Как штробить стены под проводку

Технология штробления: пошаговая инструкция

Работы осуществляется в определенной последовательности:

1. Проводятся параллельные бороздки на расстоянии, равном ширине штробы. Штроборез позволяет сделать обе бороздки одновременно.
2. Штробы выбираются на нужную глубину с помощью ручного зубила или перфоратора с насадкой-зубилом.
3. Штробы очищаются от пыли и грунтуются, после чего можно приступать к прокладке проводки.

Проводятся параллельные бороздки на расстоянии, равном ширине штробы.

При использовании перфоратора технология немного другая:

1. Сначала по всей длине трассы с интервалом в 10-15 мм делаются сверлом отверстия на глубину штробы перпендикулярно поверхности.
2. Материал между ними выбирается с помощью перфоратора, который нужно держать под углом 45⁰;
3. Края выравниваются с помощью насадки – полукруглого зубила.

Сначала по всей длине трассы с интервалом в 10-15 мм делаются сверлом отверстия на глубину штробы перпендикулярно поверхности.

Как штробить стену под проводку и с чего нужно начинать

Проложить провод не так уж и сложно, но иметь некоторые представления об этом процессе необходимо, чтобы получилось все с первого раза. В противном случае придется все очень долго переделывать, тратить много денег на починку «косяков».

Шаг 1Извлекаем старую проводку.

Для этого нужно найти ее место расположения. Находим розетку или выключатель, вынимаем его при помощи перфоратора с насадкой «лопатка». Далее смотрим, куда идет кабель. Как мы уже знаем, он может быть только вертикальным или горизонтальным, под углом его не может быть. Вытягиваем до самой распределительной коробки, если не получается – перфорируем стену по линии кабеля для облегчения извлечения.

Шаг 2Подсчитываем длину одного штроба и его направление.

Прямо на стене чертим все каналы, которые вы будете делать,  сразу планируем место расположения розетки/розеток, выключателей, других элементов электросети. Помните, что  все пожелания закладываются непосредственно в проект. Кабеля не должны пересекаться между собой и идти рядом (не менее 10 сантиметров расстояние). Также нельзя делать отводки от одного штроба без распределительной коробки. Все это учитываем и рисуем маркером на стене.

Шаг 3Штробим стену.

Начинать нужно с самого низа и идти вверх, чтобы было удобнее работать. При работе обязательно используйте марлевые повязки типа «лепесток». Защита дыхательных органов во время работы – основная задача. Пыль, известь, минералы – все это попадает в легкие. Уменьшить количество пыли поможет пылесос, которым можно будет убрать все лишнее из получившегося штроба.

Шаг 4Отмеряем необходимый кусок провода.

Помните, что внешняя длина штроба всегда отличается от длины провода – она на 4-5% меньше. Поэтому часто бывает так, что не хватает 3-4 сантиметра отрезанного кабеля, чтобы проложить его от розетки до распределительной коробки. Никакие скрутки не допускаются, поэтому нужно будет отрезать новый кусок.

Шаг 5Скрываем кабель.

Борозды  выравниваем заподлицо со стеной, замазываем штукатуркой. Даем выстояться хотя бы 5-7 часов и приступаем к последующей отделке облицовочными материалами.

Обработка 1 комнаты площадью 20 квадратных метров при 2 сходах на розетки и 2 на выключатели займет у вас не более 30 минут при наличии штробореза, около 3 часов при работе болгаркой и до 1 дня, если вы используете зубило с молотком или дрель. «Подгонять процесс» не рекомендуется, так как нужно делать качественно и надолго – это, в первую очередь, ваша безопасность!

Как подготовиться к работам?

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами

Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего.

Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.

Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.

Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

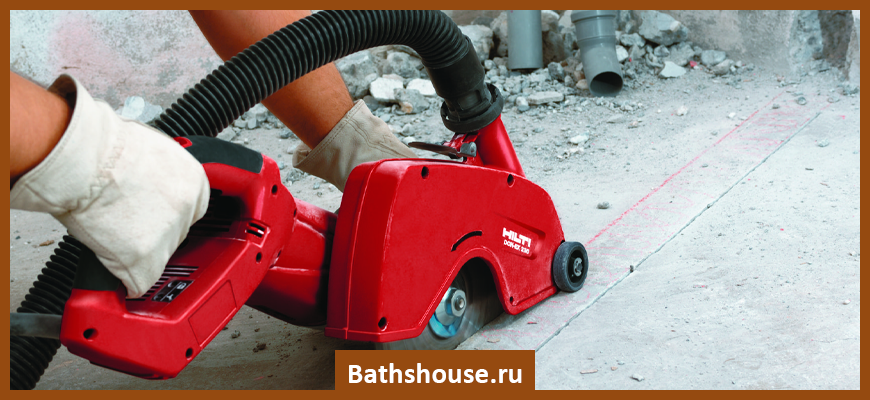

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

1. Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
2. Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
3. Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
4. Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Особенности монтажа проводов и кабелей в штробах

Выбор надежной марки

Закрытая в стене проводка работает в условиях меньшего отвода тепла, больше нагревается. Это накладывает повышенные требования к ее выбору.

Кабель и провода с алюминиевыми жилами в современных жилых помещениях запрещено устанавливать правилами, а смонтированная ранее проводка в старых зданиях просто дорабатывает свой ресурс.

Не стоит помешать в штробы опасные марки проводов ПУНП и АППВ. Они могут стать причиной неисправностей или пожара.

Наиболее подходят для этих целей кабель марки КВВГ нг, а лучше — КВВГ нг-LS. Сокращение «нг» обозначает маркировку их защитной оболочки, как не поддерживающую горение, а «LS» — пониженные горючие свойства с малым газовыделением. Их допускается прокладывать рядом в кабельных каналах.

Способы монтажа проводки в штробе

Имеется всего два варианта размещения:

1. стационарная установка без возможности замены в случае появления неисправности;
2. монтаж проводки в гофре.

Первый способ

Подходит только для кабеля марок КВВГ, обладающих повышенной надежностью. Его можно просто уложить в штробу, пропитав ее грунтовкой для лучшего сцепления со шпаклевкой, и заштукатурить.

Монтаж в гофре

Специальная гибкая пластиковая защита позволяет во время эксплуатации быстро заменять поврежденный кабель. Его просто отключают с одной стороны и вытягивают с другой

Важно не забыть прикрепить к вытаскиваемому концу новую проводку. Иначе возникнут трудности с ее монтажом. Кабель ППВ с медными жилами необходимо размещать в штробе только таким способом

Его не стоит стационарно замуровывать

Кабель ППВ с медными жилами необходимо размещать в штробе только таким способом. Его не стоит стационарно замуровывать.

Для закрепления в памяти материала статьи рекомендуем к просмотру видеоролик владельца Тихий Дима “Штробление стен штроборезом”.

Полезные товары

• Спальный мешок
• Универсальный ТВ пульт в виде брелка
• Цифровой штангенциркуль

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

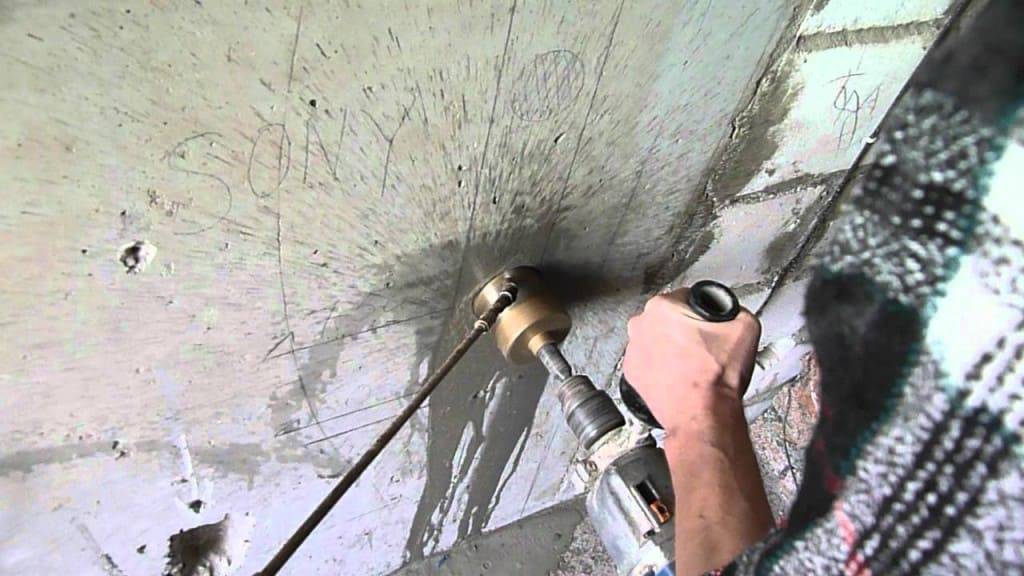

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Особенности работы с различными материалами

В зависимости от типа стены процесс штробления может занимать разное время и быть неодинаковым по трудоемкости.

Штробы в бетоне и кирпиче

Монолитная бетонная стена очень сложна в работе. Зубило с молотком тут лучше не использовать вовсе – процесс отнимет все силы. Можно сделать канавку болгаркой без пыли, подсоединив пылесос, но только при выборе самого прочного и надежного режущего приспособления. Для штробления бетона повышенной прочности придется отказаться от болгарки, поскольку круг от нее может слететь и поранить мастера. Здесь используют перфоратор или дрель с алмазными сверлами.

С кирпичом работать проще, особенно, если стена еще не закрыта штукатуркой. Проводку кладут прямо в пазы между отдельными кирпичиками, после чего производят оштукатуривание. Вертикальные швы лучше делать перфоратором или дрелью. Для создания небольших трасс можно пользоваться даже ручными приспособлениями.

Дерево и газобетон

Сделать штробу в мягких материалах — поризованных бетонах — несложно. Для работы подойдет дрель, болгарка, перфоратор, штроборез, ручные инструменты. Последние позволят сделать канавку нужной ширины и глубины буквально за пару подходов. В древесине скрытую проводку не прокладывают, а пропускают ее открытым способом в огнестойких кабель-каналах и коробах.

Другие материалы

Гипсокартон является очень хрупким материалом, поэтому его не подвергают штроблению. Кабели для электросети укладывают под листами ГКЛ, где они будут надежно скрыты от посторонних глаз. Отверстия под розетки делают с помощью перфоратора со специальной насадкой. Штробы в кафеле выполняют болгаркой или штроборезом с алмазными дисками. Перфоратор для этой цели не подходит, так как может повредить материал.

Нюансы с несущими стенами

Ограничения на штробление несущих стен касаются квартир в многоквартирном доме. По большей части, они относятся к железобетонным постройкам. Арматура каркаса стен располагается на той же глубине, что и штробы, и может оголяться. В результате толщина стены уменьшается, повышается опасность ее деформирования и обрушения.

Укладка проводов на несущих стенах возможна другими способами. К примеру, вначале делают оштукатуривание, а потом прокладывают провода внутри штукатурного слоя. Также кабели пропускают под облицовкой из панелей, ГКЛ, фанеры на каркасе.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

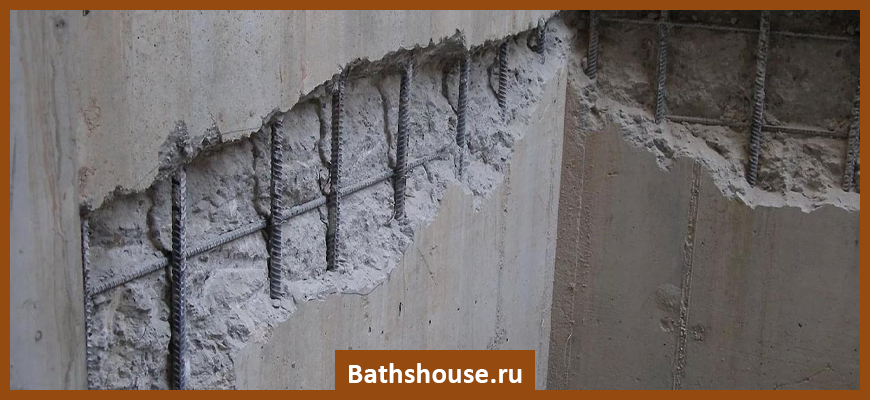

Особенности железобетонных стен
