Виды стеновых железобетонных панелей: сборные, монолитные и другие, возможные размеры плит

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы.
Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.. Строительство дома из сип панелейИсточник dom-expert.by

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

• Участки состыковки конструкции перекрытия с основной частью.
• Элементы скрепления углов стен.
• Стыки, соединяющие стены, перекрытия и кровлю.
• Элементы, скрепляющие кровлю с панелями.

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Отделка фасада

Прежде, чем выполнять облицовку фасада, необходимо тщательно изучить метод крепления панелей к поверхности стен, подготовить необходимые инструменты и материалы.

Подготовка обрешетки под панели

Монтаж фасадных панелей под бетон начинается с тщательной подготовки стен – их очищают, устраняют грубые неровности, аккуратно заделывают трещины, покрывают грунтом. Желательно под бетонную конструкцию проложить пароизоляционный слой (обычно берут пленку), в некоторых случаях может понадобиться утеплитель. После монтируют направляющие обрешетки.

Лучше всего для создания обрешетки выбирать металлопрофиль ввиду его надежности, прочности, долговечности. Также можно взять и дерево, но его нужно предварительно тщательно обработать и доски выбирать большего сечения для способности выдержать вес плит.

• Измерение стен, фиксация размеров, разметка поверхности.
• Монтаж горизонтальных планок, после них – вертикальных.
• Создание обрешетки вокруг проемов с зазором величиной максимум 3 сантиметра, запенивание его.

Фасадные панели монтируют на высоте не ниже 15 сантиметров от земли

Важно, чтобы расстояние между направляющими точно соответствовало высоте (горизонтальных) и ширине (вертикальных) самих облицовочных плит

Обрешетку делают с обязательным применением строительного уровня, не повторяя все неровности стен, а сглаживая их облицовкой.

Монтаж бетонных фасадных конструкций

Обустройство покрытия из бетонных фасадных плит выполняют достаточно просто и быстро

Важно тщательно придерживаться последовательности действий

• Плиты начинают крепить, идя с угла. Монтируют саморезами, которые размещают посредине профиля (саморезов должно быть минимум два).
• С целью стыковки углов край плиты обрезают под углом 45 градусов.
• Второй ряд монтируют с нахлестом величиной 3 миллиметра, он накладывается на первый ряд. Но делать это нужно так, чтобы стыки плит выполнялись в порядке шахматной доски.
• Все стыки тщательно заделывают герметиком, потом прокрашивают (краска может идти в комплекте с плитами).
• Распиливают материал болгаркой со специальным режущим диском (с алмазными элементами).
• Проемы оформляют, рассчитывая увеличение/уменьшение нахлеста между рядами.

В случае, если углы планируется декорировать другими видами панелей, то начинают обычно с них. Монтаж вполне реально выполнить своими руками, без привлечения спецтехники и опытных мастеров.

https://youtube.com/watch?v=H37RtZ8wsGs

14.3. Общие сведения о технологии изготовления бетонных и железобетонных конструкций и деталей на заводах железобетонных изделий

Сборные железобетонные конструкции изготавливаются на заводах железобетонных изделий, крупнопанельного домостроения и домостроительных комбинатов.

Операции при изготовлении сборных железобетонных изделий в заводских цехах:

• приготовление бетонного раствора;

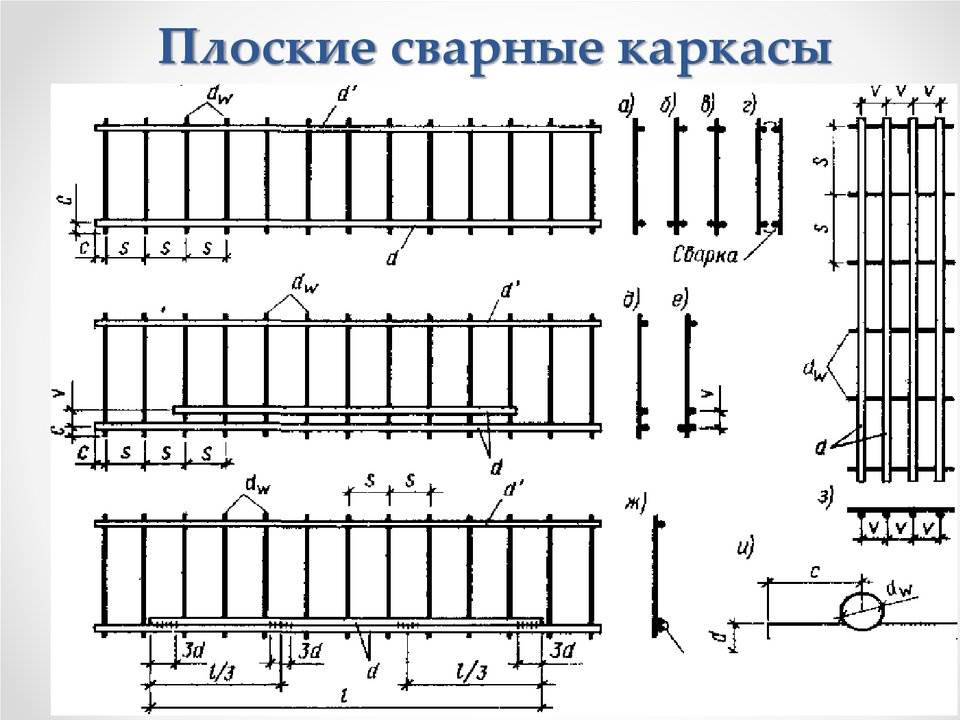

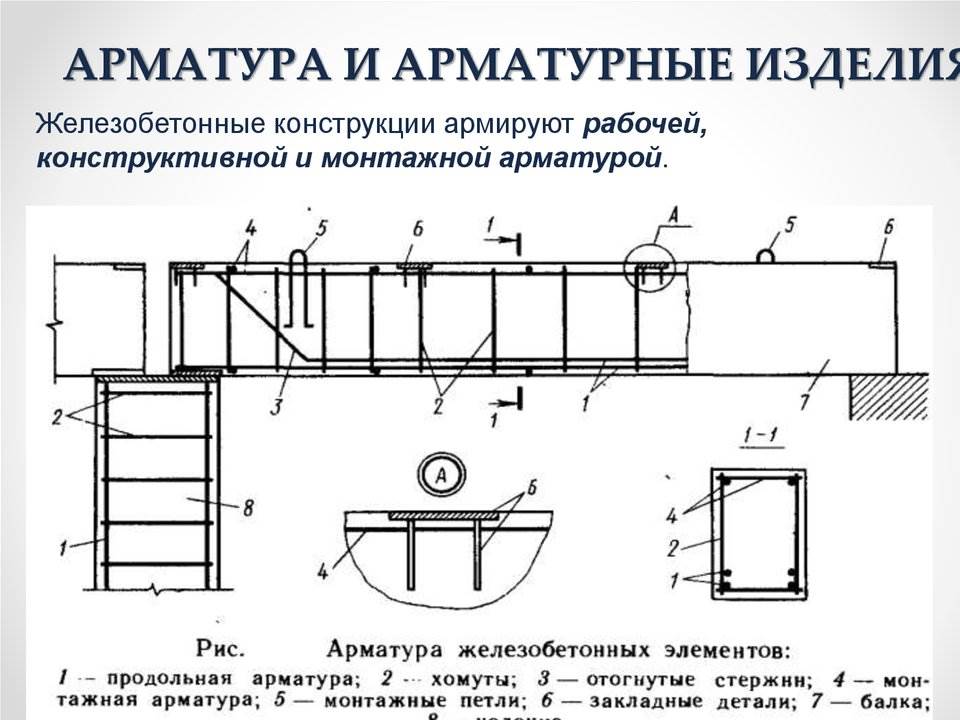

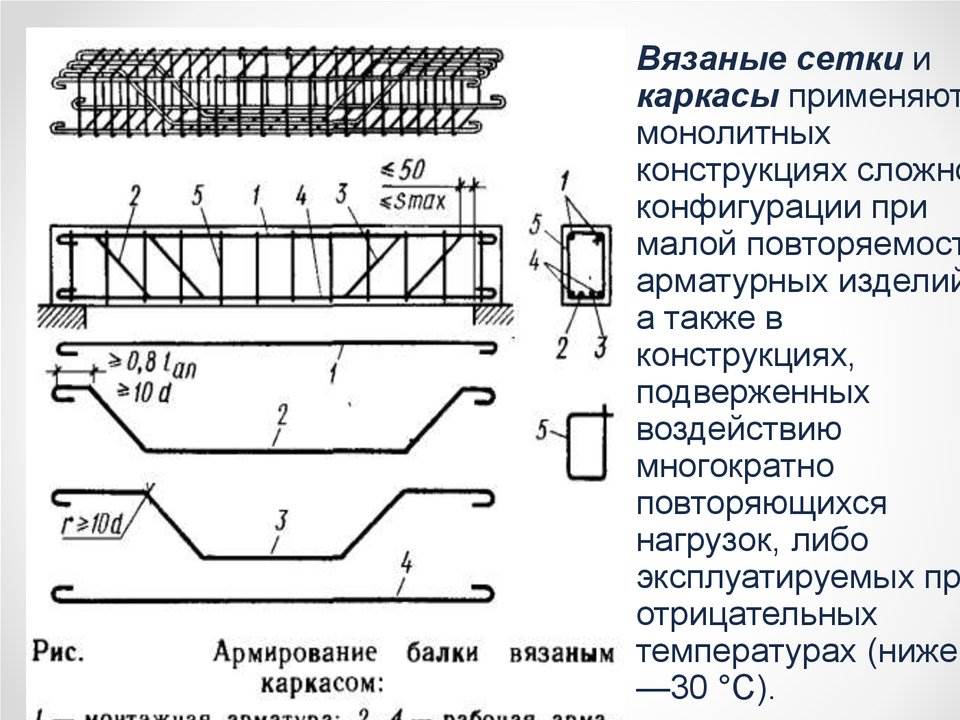

• изготовление арматурного каркаса (очистка арматурной стали от ржавчины и придание стержням нужной формы);
• армирование и формование деталей (конструирование каркасной сетки, сборка форм, монтаж арматурного каркаса, разливка бетонного раствора и уплотнение);
• ускорение процесса твердения раствора (нагревание бетонной смеси до сорока-девяноста градусов по Цельсию, при этом смесь не будет терять влагу и начнет быстрее схватываться).

К основным способам производства железобетонных изделий относят: стендовый, кассетный, агрегатно-поточный, конвейерный и вибропрокатный.

При стендовом способе изделия получают в неподвижных формах (на стенде). Механизмы (бетоноукладчики, вибраторы и др.) поочередно подходят к стенду для выполнения необходимых операций. Этим способом изготавливают, как правило, крупногабаритные
изделия (фермы, колонны, балки) на полигонах.

Интересно знать: Производство предварительно напряженных многопустотных плит перекрытия по стендовой технологии «ТЕНСИЛАНД»

Кассетный способ – вариант стендового способа, основой которого является формование изделий в стационарно установленных кассетах, состоящих из нескольких вертикальных металлических форм-отсеков. В форму закладывают арматурный каркас и заполняют
ее бетонной смесью. Тепловую обработку производят контактным обогревом через стенки форм. После тепловой обработки стенки форм раздвигают и изделия вынимают мостовым краном. Кассетным способом изготавливают плоские изделия (панели перекрытий,
стеновые панели и т. п.). Этот способ благодаря вертикальному расположению форм экономит производственные площади.

При агрегатно-поточном способе металлические формы с будущими изделиями перемещаются от одного технологического агрегата к другому краном, а при конвейерном – формы стоят на вагонетках, движущихся по рельсовому пути. Тепловлажностную обработку
осуществляют непрерывным методом в туннельных камерах. Конвейерный способ высокопроизводительный, но на каждой «нитке» конвейера можно выпускать изделие только одного типоразмера.

Интересно знать: Изготовление железобетонных изделий. Кассетная, конвейерная, агрегатно-поточная технологии

При вибропрокатном способе процессы получения железобетонного изделия происходят на одной установке непрерывного действия – вибропрокатном стане. Вибропрокатный стан – это конвейер из стальной обрезиненной формующей ленты, движущейся вдоль постов
укладки арматуры и бетона, виброуплотнения бетона и контактной тепловой обработки. Вибропрокатным способом получают плиты перекрытий, легкобетонные панели наружных стен, перегородочные панели. Этот способ самый производительный, но переход
с выпуска одного вида изделий на другой затруднён, так как связан с переоснасткой стана .

Типы ж/б панелей

Строение двухслойной панели.

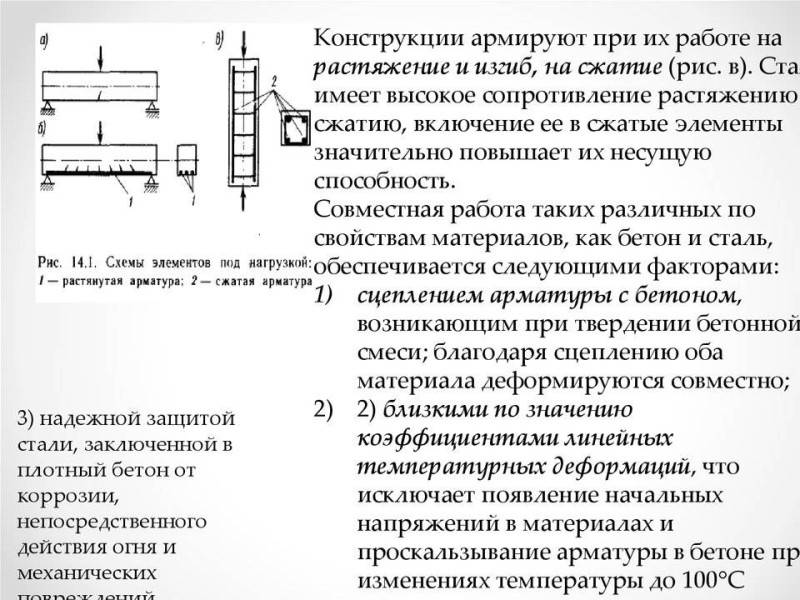

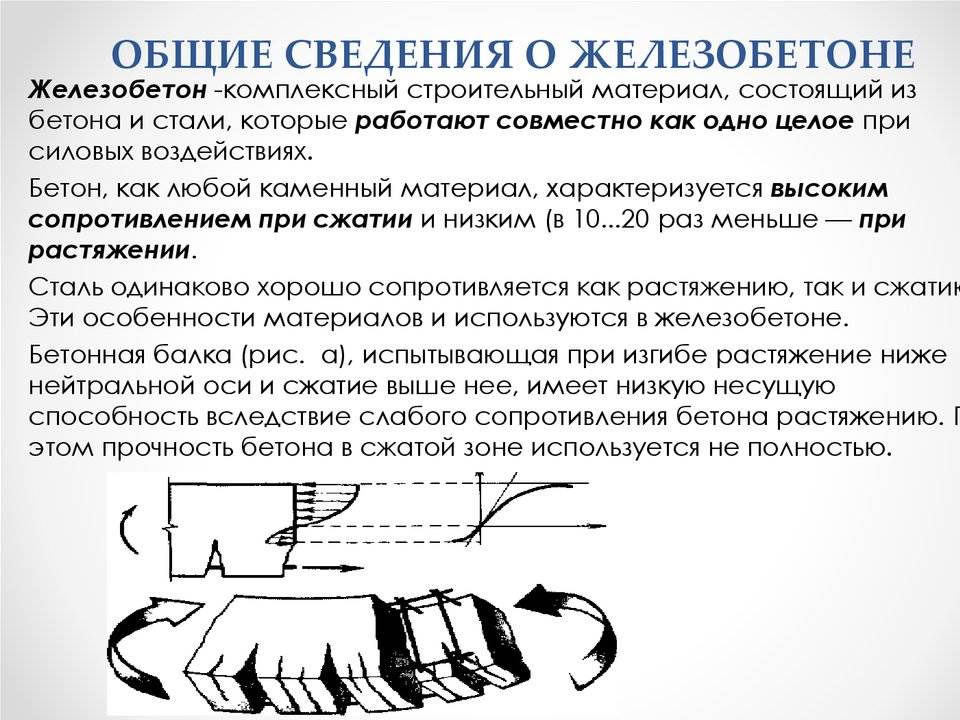

Железобетон — это монолит из стальной арматуры и бетона. Взаимодействие данных материалов является очень эффективным. Бетонный камень надежно сцепляется с металлом, хорошо защищая его от ржавления. Эти компоненты дополняют друг дружку по стойкости к разным нагрузкам.

Получаемые конструкции имеют значительную прочность, и помочь в их обработке может только высокотехнологичный инструмент. В последнее время стало востребованным алмазное бурение отверстий в бетоне.

Обратите внимание! Объем ЖБИ, в основном, занимает дешевое сырье – гравий, щебень, песок. Поэтому цена их сравнительно невелика

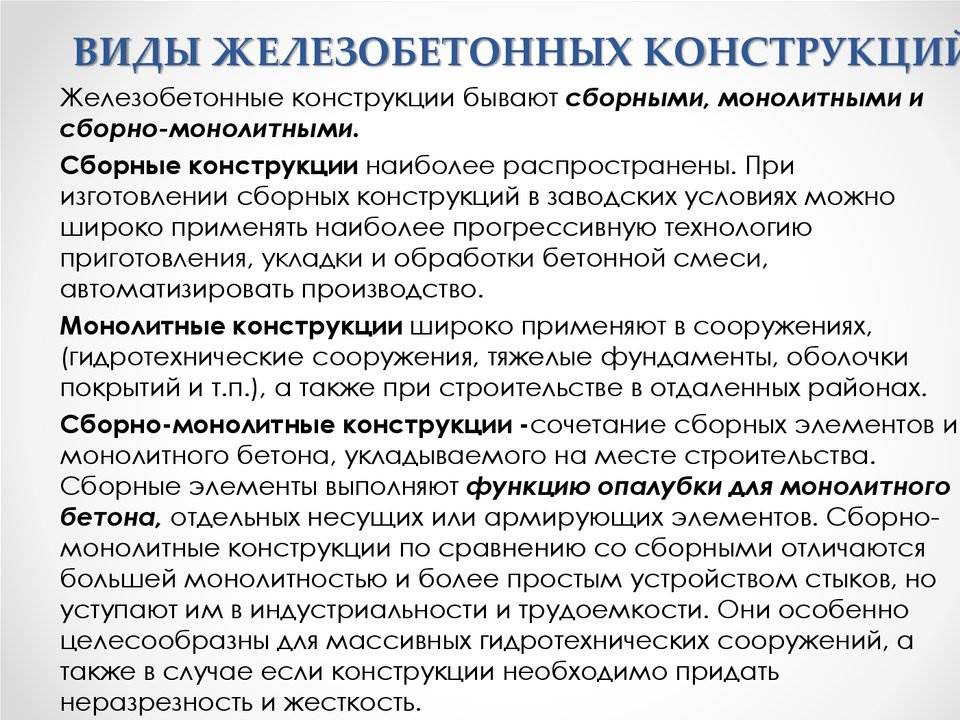

Какие их разновидности существуют

Сверхтяжелая панель.

По армированию ЖБИ делятся на:

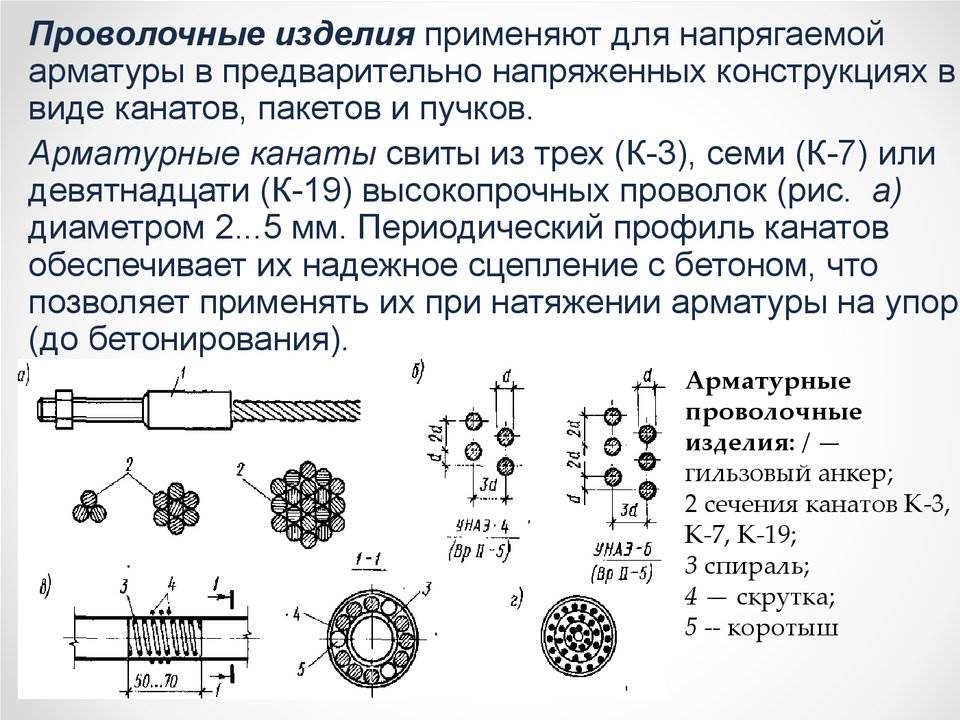

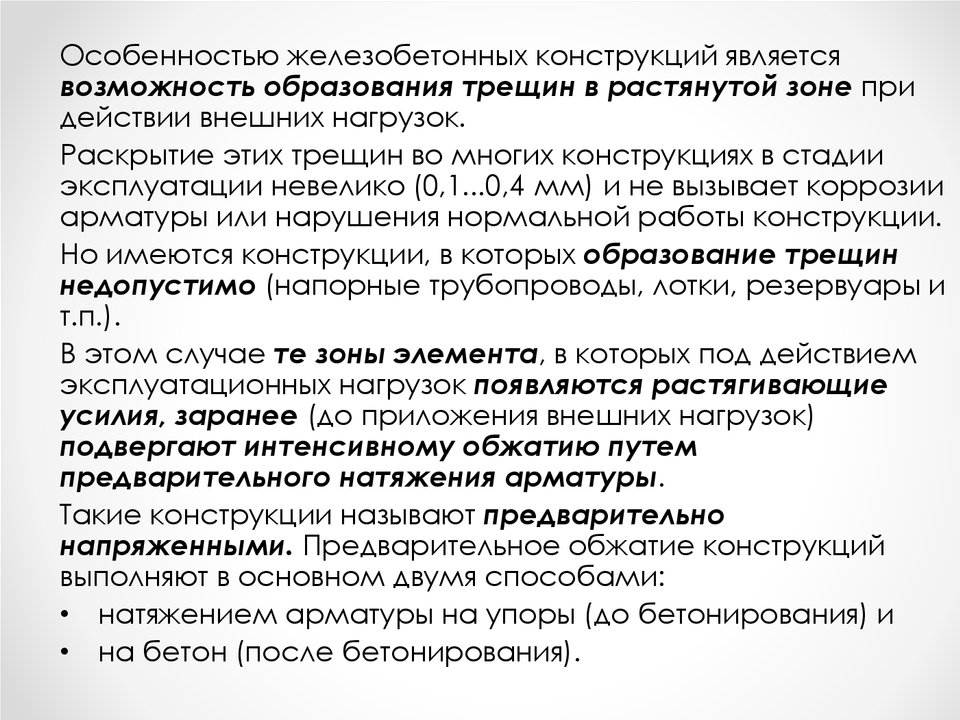

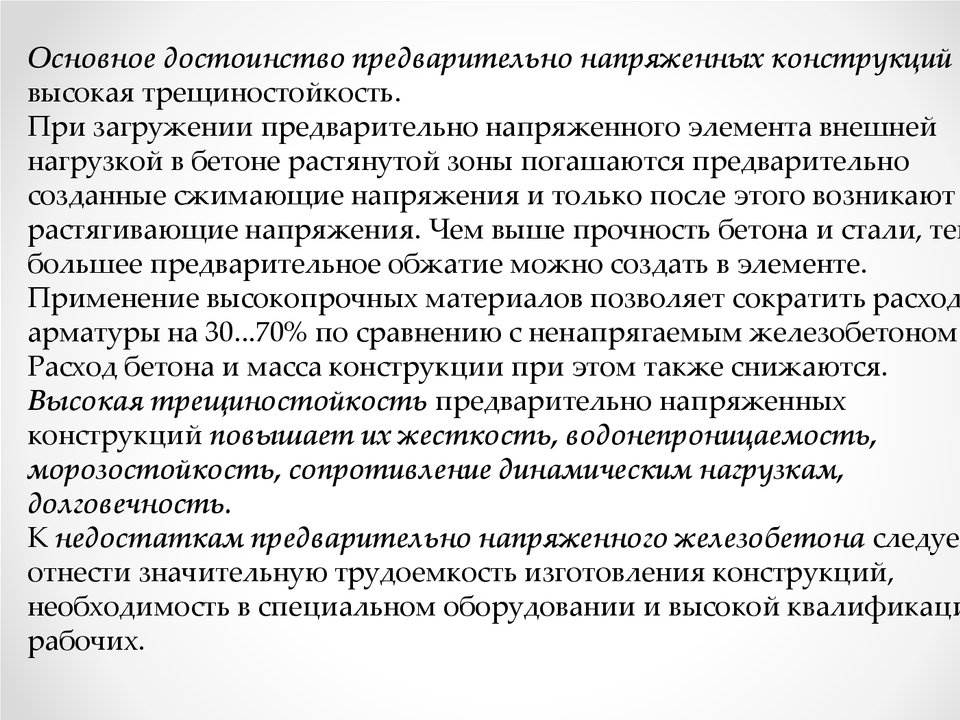

• напряженные предварительно изделия;
• аналоги, армированные обычным методом.

По плотности (удельному весу) и марке бетона:

• сверхтяжелые бетонные панели, плотность их от 2.5 т/м?;
• тяжелые аналоги, с плотностью 1.8/2.5 т/м?;
• легкие, их удельный вес до 1.8 т/м?;
• сверхлегкие изделия, их плотность 0.7 т/м?.

По своему строению железобетонные стеновые панели делятся на:

• монолитные;
• пустотелые;
• произведенные из одной разновидности раствора;
• изготовленные из разных типов смеси.

ЖБИ могут предназначаться:

• для жилых и общественных построек;
• для производственных объектов;
• для инженерно-технических сооружений.

Методы производства

Стендовый способ производства.

Производство панелей осуществляется на заводах железобетонных изделий разными методами.

Стендовая технология предназначена для изготовления крупноразмерных изделий. Раствор заливают в неподвижные формы. Особые агрегаты: укладчики бетона и вибраторы, по очереди приближаются к стендам и производят технологические этапы.
Кассетный метод — это модификация предыдущего способа. Панели производятся в неподвижных кассетах, которые состоят из нескольких стальных отсеков. В форму ставится каркас из арматуры, далее она заполняется бетоном. Термическая обработка производится контактно, сквозь стенки кассет.

После прогрева стенки форм снимаются, а панели вынимаются мостовым краном. Данным способом производятся плоские изделия: стеновые конструкции и аналоги для перекрытий.

Поточно-агрегатный метод.

При поточно-агрегатной технологии формы для изделий перемещаются по цепочке от одного механизма к следующему. Влажная и термическая обработка осуществляется постоянно.
При вибропрокатном методе весь производственный цикл происходит на единственной установке поточного принципа действия (вибропрокатном стане). Она представляет собой конвейер, состоящий из защищенной резиной стали.

Лента его перемещается по технологическим постам. На них происходит: установка каркаса из арматуры, заливка бетона, его уплотнение вибрацией и термическая обработка. Инструкция рекомендует таким способом производить панели перегородок и перекрытий, а также внешние стеновые плиты из легкого бетона.

Технические требования

К стеновым плитам государственные стандарты предъявляют самые строгие требования.

Точность нормативных размеров, а также геометрической формы.
Оптимальность конструкции соединений и узлов.
Точное расположение закладных.
Соответствие типоразмера и массы ЖБИ возможностям транспортных и грузоподъемных машин.

Обратите внимание! Дом из железобетонных панелей должен сооружаться из изделий, габариты которых лежат в пределах отклонений и допусков. Они определяются ГоСТом №130/15.4/84

Размеры закладных в них должны соответствовать нормативным значениям, погрешность не должна превышать 0.5 см.
Допустимо осевое смещение закладных не больше 1 см.
Эти элементы должны располагаться заподлицо с плоскостью панелей либо выше ее — не больше, чем на 0.3 см.

Виды по размерным характеристикам

ЖБ стеновые панели выпускаются с разнообразной конфигурацией и габаритами. Выбор типа и размеров бетонных плит для строительства объекта выполняется в процессе проектирования из типовых модификаций.

В большинстве случаев типовые панели выпускаются со стандартными размерами для жилых объектов — 12*1,8 м и 6*1,2 м, а для промышленных объектов принимаются панели соответственно — 6.9 и 12 м. Для стенок, имеющих проемы используют изделия по длине от 1.5 до 3.0 м, а для проемов дверей — от 1.48 до 2.98 м.

Все плиты маркируются на заводе по ГОСТ несмываемой краской, которая наносит специальный код на ребра.

Код состоит из 3-х цифр и литер, разделенных дефисом:

• Первые цифры указывают на метод производства, например, от 1 до 3 относятся к монолитным конструкциям, а от 4 до 6 к составным.
• Первый буквенный символ обозначает области применения «Н» или «В» установки снаружи или внутри.
• Далее идет обозначение места установки «С»/»Ц»/»Ч», что означает — стена/цоколь/чердак.
• Следом идет указание размеров, при этом ширина обозначается в см, а длина панели — в дц.

Кроме того, в маркировке указывается вид бетона, конструктивная особенность прямая или зеркальная и номер расположения закладных элементов.

Из легких бетонов

Усредненная плотность исходного бетона в сухом состоянии не должна быть ниже 900 и не может превышать 1300 кгс/м3. Они обладают внешней и внутренней фактурной отделкой из смеси цемента и песка.

Кроме того, по серии 1.432 — 11 выпускаются длинномерные изделия 12м для стеновых конструкций промышленных зданий с системами отопления с двухсторонними отделочными слоями из раствора, полученного с композицией цемента и песка.

Легкобетонные стены 1.433 — 2 также для производственных зданий в которых может возникать агрессивная воздушная среда и влажные условия эксплуатации до 80%.

Стеновые наружные для дома

Однослойные неразрезные панели по РЧ No08/11-11024-ЭКБ применяются при возведении объектов до 18 этажей. Габариты панели: 6,8 х2,740 х0.480 м. Стены производятся в щитовой опалубке, обладают оконными и дверными проемами и выпускаются на основе перлитобетона.

Для перегородок

Каждый дом, от индивидуального до многоквартирного, имеет внутренние перегородки, которые выпускаются в виде крупногабаритных плит с размерами соответствующим высоте этажа и длиной 6 м.

Стеновые по серии 3.902

Стеновые панели 3.902.1-12 также армируются сварными сетками с защитным слоем бетона не менее 30 мм. Часто в соответствии с дополнительным заказом застройщика наносят холодную битумную гидроизоляцию на все плоскости панелей.

Аналогично возможно производство панелей с особыми условиями по бетонным смесям, например, использовать сульфатостойкий портландцемент.

Дорожные железобетонные

Большинство заводов ЖБИ производят не только стеновые панели, но и плиты перекрытия и железобетонные дорожные плиты. Последние используют высокопрочный бетон (В25, В30).

Модификации, которые производятся способом вибролитья либо вибропрессования:

• 50*50;
• 1000*1000*100;
• 500*500*50;
• 1000*500*50.

Последующий этап производства — пропарка форм до завершения кристаллизации бетонированной смеси. В состав может добавляться краситель, который не выгорает от ультрафиолетовых лучей и не вымывается атмосферными осадками.

Такие железобетонные плиты обладают преимуществами:

• высокие показатели ЖБИ по прочности и износостойкости;
• продолжительный период использования при стабильных высоких нагрузках;
• эстетическое оформление;
• несложность установки, возможность проведения ремонта и обслуживания;
• теплостойкость и экологическая безопасность.

Характеристика видов

Стеновые железобетонные изделия производят из бетона, а внутри укрепляют арматурой. Бетонные стеновые панели активно используют при строительстве многоэтажных зданий. Такие конструкции разделены на несколько видов и подвидов. Исходя из функциональных особенностей, железобетонные фрагменты могут применять при строительстве:

Такие изделия нашли свое применение в ходе возведения домов.

• жилых домов;
• производственных строений;
• инженерных зданий;
• монтажа периметра и внутренней части домов;
• внутренних помещений цоколя и чердака.

Стеновое железобетонное изделие бывает разное. Более распространенными считаются монолитные и пустотелые экземпляры. Бюджетный вариант производят с применением одного вида бетона, а более надежные и дорогие — из нескольких. При производстве используют техники, которые позволяют выпускать продукцию из разного числа слоев. Однослойные — чаще внутренние конструкции, они легкие, из материала одной марки, а для сборных моделей характерна железобетонная конструкция из двух и более слоев. Кроме того, такие листы отличаются степенью нагрузки: несущие, самонесущие и навесные.

Размеры устройств

Конфигурация железобетонных панелей может быть разной. Ее учитывают при составлении схемы зданий. Типоразмеры строго прописаны в ГОСТ. Толщина такой фигуры варьируется от 20 до 50 сантиметров. Стандартные размеры достигают 6×1,2 метра или 12×1,8 метра. Чтобы правильно сконструировать стены, применяют плиты длиною от 1,5 до 3 метров. Для монтажа дверных проемов применяют стеновые конструкции меньшей конфигурации.

Изделия имеют свои параметры, которые прописаны в соответствующих документах.

Особенности маркировки

Согласно ГОСТу необходимо присваивать маркировки определенным видам стеновых железобетонных конструкций. Такие значения характеризует определенные свойства конструкции:

• способ производства;
• вида — внутренняя или наружная;
• область использования (для стен, цоколя или помещения чердака);
• размеры — ширины в сантиметрах и длина в дециметрах.

Какие ЖБИ плиты подходят?

Железобетонная плита представляет собой цельную бетонную конструкцию, внутри которой присутствует арматура из стали.

Это способствует увеличению эксплуатации бетонного изделия, так как повышает его прочность к различным видам воздействий на нее (механическому или атмосферному).

ЖБ панели разделяют на виды:

• наружные;
• внутренние (межкомнатные);
• плиты перекрытия.

Для строительства наружных стен используют разные типы материала:

• однослойные;
• двухслойные;
• трехслойные.

1. минеральная вата;
2. вспененный бетон;
3. асбестоцемент;
4. керамзит.

Толщина плит зависит от серии ЖБ изделий, которые выпускает то или иное предприятие. Толщина быстровозводимых панелей выбирается в зависимости от климата местности, где будет возводиться дом. Самые толстые панели имеют толщину 500 мм.

Внутренние стены дачного дома делятся на несущие и ненесущие и они всегда однослойные. На несущие стены кладутся плиты перекрытия. Ненесущие стены выполняют функцию межкомнатных перегородок. Толщина внутренних несущих плит не может составлять менее 100 мм, а толщина перегородок – близко 60 мм.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Виды ж/б панелей и ГОСТы

• Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
• В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
• Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
• Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
• Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

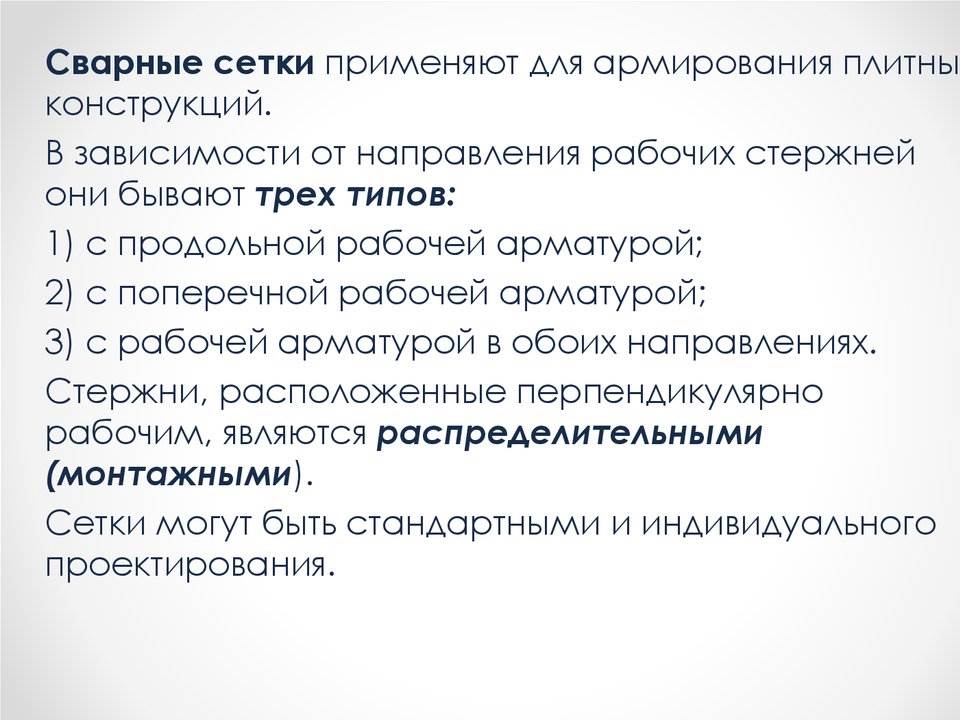

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

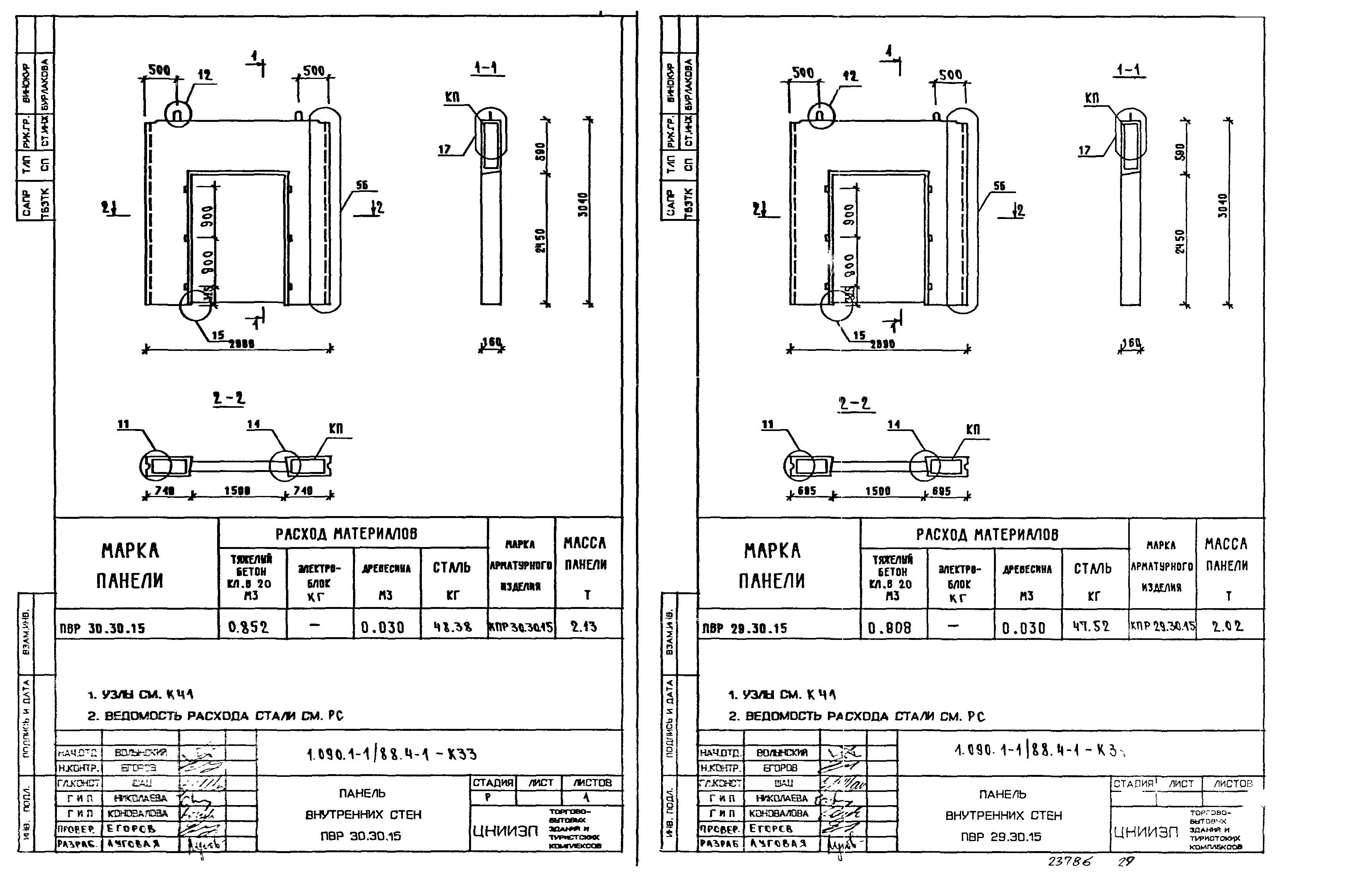

Значение серии ж/б изделий и альбома чертежей

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

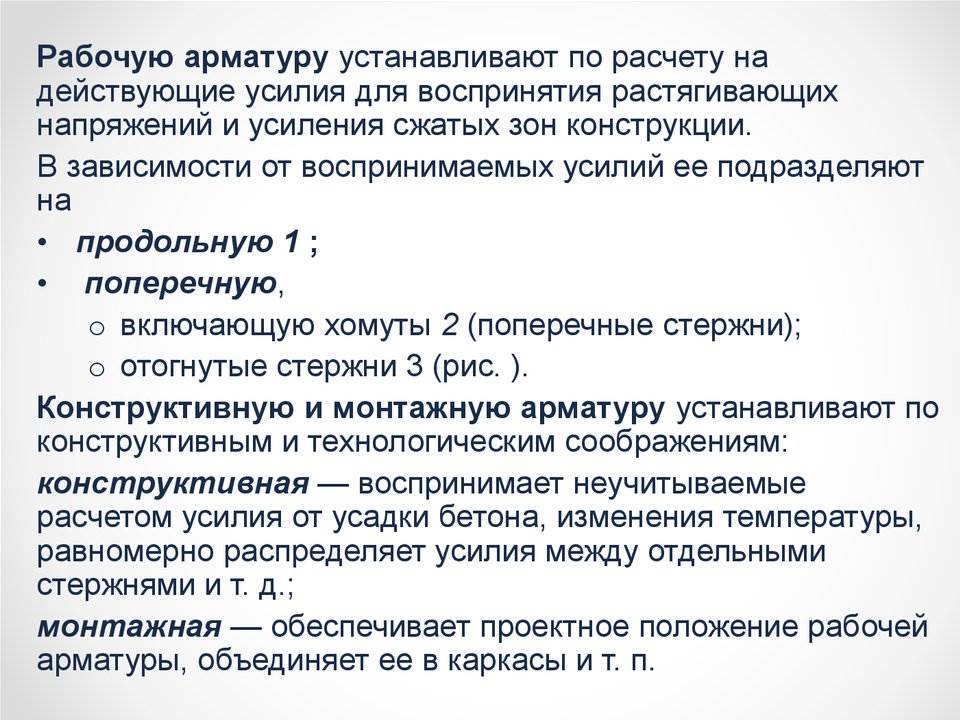

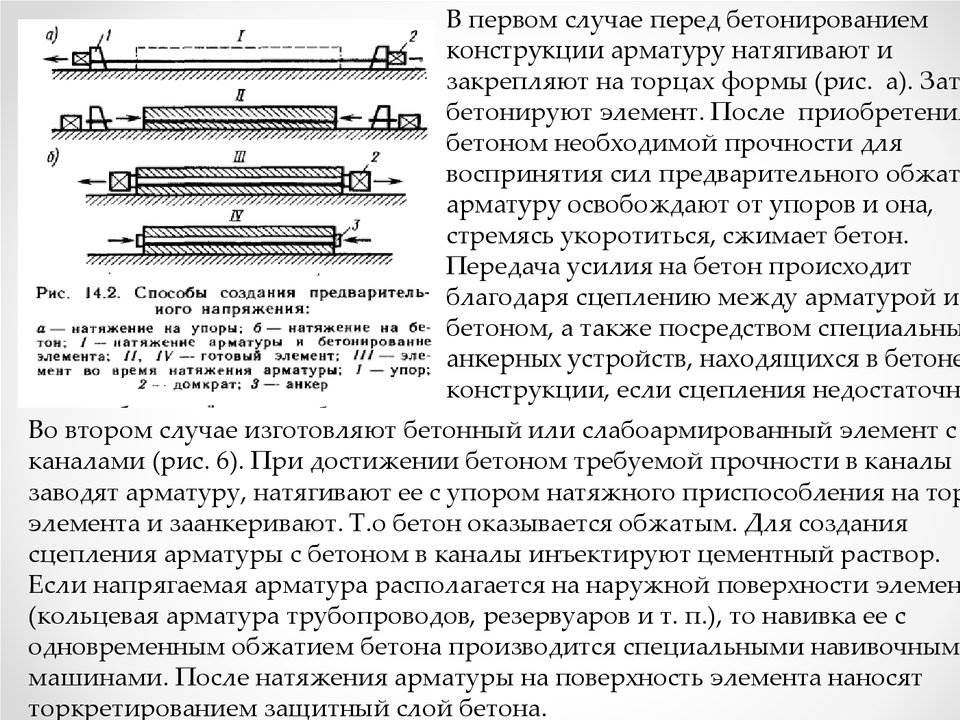

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

• особо легкий, с пористым наполнителем – 700 кг/м3;
• легкий – массой до 1800 кг/м3;
• тяжелый – плотность до 1800 кг/м3;
• особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

• Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
• Для производственных помещений 6, 12 м длиной.
• Высота всех плит 1,2 или 1,8 м.

Примечания:

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

• Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
• В- внутренняя, Н- наружная панель;
• С – стены, Ц – цоколь, подвал, Ч – чердак.
• размеры в дециметрах.

Расчет количества плит и из размеров для частного дома

Стандартные размеры плит

И все-таки по возможности лучше использовать плиты стандартных размеров, так как их приобретение стоит гораздо дешевле и занимает меньше времени.

На заводах размерные ряды последнего поколения продукции несколько разнятся, но существуют размерные ограничения, общепринятые стандартами и ТУ:

5,1 / 6,0 / 6,3 / 6,6 / 7,2

Вес плит важно знать при расчете конструкций. Но это забота конструктора, который составляет проект на дом

Частному застройщику полезно знать массу плит при доставке их на объект и монтаже.

В первом случае необходимо подобрать грузоподъемность транспорта. Скорее всего для доставки понадобится две автомашины.

Поскольку в частном строительстве наиболее распространены плиты толщиной 160 мм и 220 мм, приведем их вес на погонный метр для ширины плиты 1500 мм:

Вот ещё масса некоторых стандартных плит:

Возникновение и развитие железобетонных конструкций

Железобетон — искусственный строительный материал, состоящий из бетона и стальной арматуры. Арматура и затвердевший бетон благодаря наличию между ними сил сцепления работают совместно,как одно целое.

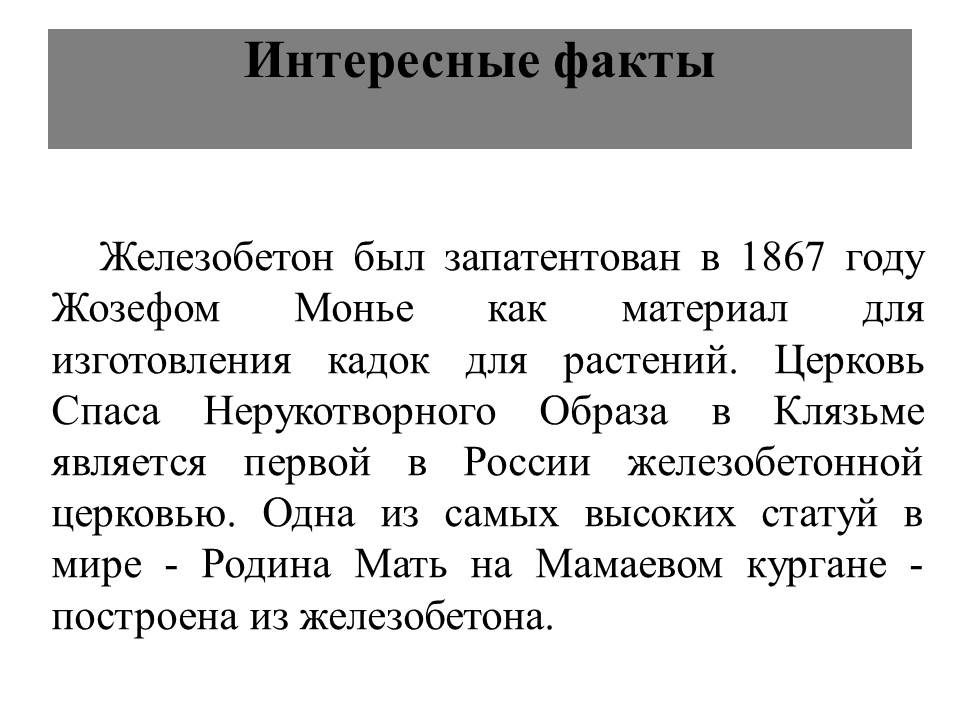

В 1861 г. француз Монье изготовил из железобетона цветочные кадки, а затем и строительные конструкции

• балки
• плиты

В России железобетонные конструкции (жбк) стали применяться с 1886 г. в виде железобетонных перекрытий по металлическим балкам. В 1891 г. «Обществом строительных работ» впервые были проведены в Москве опыты по испытанию железобетонных плит, балок и сводов.

Важную роль по внедрению железобетонных конструкций на железнодорожном транспорте в России принадлежит профессору Петербургского института инженеров путей сообщения Н.А. Белелюбскому, который в 1891 г провел большие опыты по испытанию

• железобетонных плит
• труб
• сводов
• мостов

Им был испытан сводчатый мост пролетом в свету свыше 17 м.

Широкое распространение на транспорте железобетон начал находить с 1989 г. в виде покрытий, резервуаров и мостов. В этот период железобетон используется также на шоссейных дорогах в промышленном и гражданском строительстве.

В 1896 г. в Нижнем Новгороде был построен пешеходный мост пролетом 45 м, в 1904 г. проф. А.Ф. Лолейтом были применены в промышленном строительстве В Москве безбалочные перекрытия и другие крупные железобетонные конструкции.

В 1908 г. Министерство путей сообщения утвердило технические условия на железнодорожные железобетонные конструкции.

Теория расчета элементов железобетонных конструкций стала создаваться в первые же годы зарождения железобетона как материала строительных конструкций.

Рамные конструкции в Крама­торске и Магнитогорске, оболочки покрытий на Днепровском алюминиевом комбинате и купольное покрытие Новосибирского театра были выполнены из железобетона.

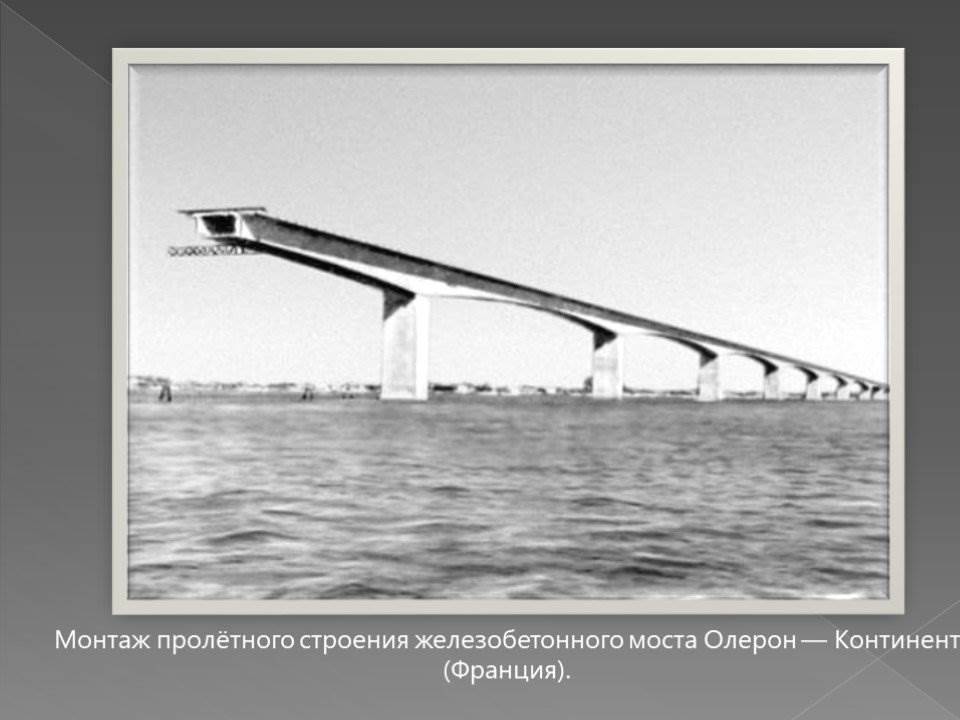

Фреисинэ осуществил из предварительно напряженного железобетона ряд крупнейших сооружений. После Великой Отечественной войны в Советском Союзе железобетон в особенности в виде сборных конструкций, стал основным строительным материалом.

14.4. Маркировка, транспортирование и складирование железобетонных изделий

После извлечения из форм изделия проходят технический контроль на соответствие требованиям ГОСТа или ТУ. Работники ОТК проверяют внешний вид, форму и размер изделий, фактическую прочность. От каждой партии изделий отбирают образцы и испытывают
на прочность.

Изделия, удовлетворяющие требованиям стандарта, маркируют несмываемой краской.

Марка состоит из трех групп знаков, разделенных дефисом: в первой группе указывается тип изделия (например, ФБ – фундаментный блок, ПС – панель стеновая, К – колонна), во второй – несущая способность изделия, класс арматуры, вид бетона (Я – ячеистый,
Т – тяжелый), в третьей – специальные свойства, соответствующие условиям применения изделия.

По расположению марки судят о рабочем положении изделия.

Кроме марки на изделии ставятся паспортный номер, в котором указывается номер партии и дата изготовления, а также штамп ОТК.

Транспортируют железобетонные изделия с завода на строительную площадку автомобильным транспортом (Рис. 14.20). Малогабаритные изделия перевозят на обычных грузовых машинах; крупноразмерные и тяжелые изделия (сваи, колонны, балки) – на тягачах
с прицепом; стеновые панели, фермы – на специальных панелевозах, фермовозах. По условиям транспортного и грузоподъёмного оборудования длина сборных железобетонных элементов не должна превышать 25 м, ширина не более 3 м и масса не более 25
т.

Рис. 14.20. Транспортирование железобетонных конструкций

Изделия складируют в штабеля так, чтобы была видна их заводская марка, а монтажные петли были обращены вверх, а положение соответствовало условиям работы в здании: стеновые панели устанавливают почти вертикально, плиты перекрытий, лестничные марши,
перемычки – горизонтально. Колонны и сваи также складируют горизонтально.

При хранении изделий в штабелях нижний ряд укладывают на деревянные бруски-подкладки сечением не менее 100х100 мм, а каждый последующий ряд прокладывают брусками или досками толщиной не менее 30мм (Рис. 14.21).

Рис. 14.21. Складирование железобетонных конструкций

БЛОК САМОКОНТРОЛЯ

Для повторения и закрепления теоретического материала ознакомьтесь с презентациями:

Презентация «Глава 14. Сборные бетонные и железобетонные конструкции и детали. Металлические конструкции»

Дайте ответ на следующие вопросы по теме:

1. Что представляют собой сборные железобетонные конструкции?
2. Какие разновидности железобетонных конструкций существуют по способу армирования?
3. Как классифицируются ЖБИ в зависимости от веса бетона?
4. На какие основные группы делятся железобетонные конструкции по назначению?
5. Перечислите преимущества и недостатки монолитных железобетонных конструкций?
6. Где используются блочные элементы ЖБИ?
7. Какие железобетонные изделия относятся к элементам пространственного типа?
8. Какие железобетонные изделия относятся к изделиям для фундаментов зданий?
9. Перечислите железобетонные изделия, применяемые для каркасов зданий.
10. Для чего предназначены стеновые бетонные блоки?
11. Какие классы тяжёлых бетонов используются для стеновых панелей наружных стен?
12. Назовите элементы междуэтажных перекрытий.
13. Из чего изготавливают панели перекрытия, и что повышает их звукоизоляционные свойства?
14. Из бетона какого класса изготавливают лестничные марши и площадки?
15. Назовите основные операции при изготовлении сборных железобетонных конструкций.
16. Перечислите основные способы производства железобетонных изделий.
17. Какой способ производства ЖБИ является самым производительным?
18. Как и где маркируют изделия из железобетона?
19. Как осуществляется складирование изделий из железобетона?
20. Каким образом транспортируются железобетонные конструкции?

Дома из жб панелей плюсы и минусы

Как и дома из любого другого материала, дома из железобетонных панелей имеют как плюсы, так и минусы.

Плюсы домов из ЖБ плит

1. Быстрота возведения дома из панелей ЖБ. Коробка будет собрана за неделю, а если дом небольшой, одноэтажный, то за 2-3 дня. Такой скорости, пожалуй, можно добиться, возводя щитовой дом.
2. Стены теплые, а значит дома будет тепло при минимальном расходе энергии. Помимо этого, стены обладают высокими показателями звукоизоляции – забудьте о «хрущевках», где был слышен чих (и не только чих) соседа.
3. Прочность, долговечность и пожаробезопасность.
4. Точные проемы под двери и окна, можно сразу с домом заказывать дверные и оконные комплекты, и быть уверенным – все подойдет по размерам, не будет каких-либо перекосов или усадок.
5. Стоимость дома из ЖБ панелей ниже, чем постройка аналогичного по площади дома из кирпича.

Минусы дома из ЖБ плит

1. Дом с излишними архитектурными изысками построить не получиться, хотя в доме главное – функциональность и характеристики по теплу и прочности.
2. Фундамент для панельного дома нужен крепкий, основательный. Столбчатый или свайный тут не подойдет. Либо ленточный фундамент глубокого заложения, либо – плитный монолитный фундамент, что более предпочтительнее. Помните, что стены из ЖБ – достаточно тяжелые.
3. Для строительства дома нужны хотя бы минимальные знания и опыт, а чаще всего необходимо нанимать рабочих.
4. Для работы необходим автокран, а также простор на строительной площадке, поскольку панелевозы достаточно габаритные и тяжелые. Кроме того, учитывайте расстояние до завода, вернее – стоимость доставки панелей.

ЖБ панели для строительства дома

Дома из железобетонных плит были очень популярны в СССР, правда, тогда из панелей строили в основном многоэтажные жилые дома, в частном секторе плиты не пользовались успехом.

Тем не менее, из ЖБ панелей получаются крепкие и надежные дома, которые простоят десятки лет – при условии, что строительство выполнялось по технологии.

В настоящее время выпускаются одно- двух- и трехслойные панели, причем последний вариант, со слоем утеплителя посередине – наиболее приемлемый вариант, и именно их и стоит рассматривать в качестве материала для дома.

Итак, ЖБ панели (плиты) для строительства дома состоят из трех слоев:

1-й слой – внешний, 70 мм толщиной, выполняется из тяжелого бетона класса В25 на гранитном щебне и армированием стальной сеткой в один слой арматурой класса А500С (читайте почему арматуру вяжут а не сваривают). Это защитно-декоративный слой.

2-й слой – утеплитель, толщина от 200 до 400 мм, выполняется из экструдированного пенополистирола (ЭППС) или каменной (минеральной) ваты. Даже при толщине утеплителя пенополистирола в 200 мм, коэффициент сопротивления теплопередаче стены выходит всего 5,97 (м²•˚С)/Вт, что практически в два раза выше, чем требования по теплосбережению в России.

3-й слой – внутренний, толщина 120 мм, выполняется по аналогии с внешним слоем, только внутренний слой имеет двойную сетку армирования.

Внешний и внутренний слой жестко связываются друг с другом при помощи диагональных связей из нержавейки.

Таким образом, толщина ЖБ плит составляет от 390 мм до 590 мм.
