Регулируемый стабилизатор тока на LM317 для светодиодов

Схемотехническое решение

Развитие современной микроэлектроники позволяет создавать устройства с требуемыми параметрами с использованием минимума элементов. Довольно хорошо зарекомендовали себя устройства токовых генераторов на интегральной микросхеме LM317. Вообще данная микросхема представляет собой интегральный стабилизатор напряжения, но некоторые изменения в стандартной схеме включения, кстати, оговоренные в технической документации, позволяют использовать данную ИМС в качестве источника тока, в том числе для питания светодиодов.

Обозначение переменного тока

Параметры микросхемы следующие:

  • Напряжение – 1.2-37В;
  • Ток через ИМС – до 2А в случае использования LM317T.

Различными производителями выпускается множество разновидностей данного стабилизатора, но разница в стоимости и габаритах для минимальной и максимальной мощностей ничтожна, поэтому есть смысл использовать максимально доступную мощность, запас которой никогда не помешает.

Важно! При использовании мощного стабилизатора тока для светодиодов при нагрузке, близкой к максимальной, обязательно использование радиатора, который позволит отбирать выделяемое интегральной микросхемой тепло. Итак, самый простой, но надежно работающий стабилизатор тока на микросхеме lm317 для светодиодов представлен ниже

Итак, самый простой, но надежно работающий стабилизатор тока на микросхеме lm317 для светодиодов представлен ниже.


Простейший стабилизатор

В данной схеме микросхема имеет лишь один резистор во внешней обвязке. Именно при помощи его задается значение выходного параметра. Делается это по формуле:

R=1.25/I.

Данный вариант стабилизатора работает в диапазоне значений от 0.01 до 1.5А. Верхний предел ограничивается мощностью микросхемы. Мощность, которая рассеивается на резисторе, может составлять несколько ватт при максимальном токе. Более точно она определяется из выражения:

P=I2R.

Важно! При значениях более 0.3А применение радиатора охлаждения для микросхемы обязательно!

Добавив в схему всего два элемента: мощный транзистор и резистор, можно поднять выходной ток до 10А.


Мощный стабилизатор

В приведенной схеме применяется мощный составной транзистор КТ825 с любой буквой. Резистор R2 выполняет ту же функцию, что и в предыдущей схеме, и рассчитывается точно так же. Поскольку по нему протекает высокий ток, а значение сопротивления малое, то следует использовать проволочный. Резистор R1 задает смещение на базе транзистора и должен иметь рассеиваемую мощность 0.25-0.5Вт.

В обеих схемах напряжение питания источника (входное напряжение) может составлять от 3 до 38В. Для поддержания необходимого тока во всем диапазоне нагрузок напряжение питания следует обеспечивать приближенное к максимальному значению.

Пример. Пусть задано 20мА. Тогда при одном подключенном диоде напряжение на выходе будет составлять около 2-3В (в зависимости от типа светодиода). Если включить два последовательных светодиода, то для обеспечения необходимого тока 20мА схема выдаст уже ровно в два раза большее напряжение. Аналогичные подсчеты можно произвести для любого количества элементов.

Необходимое входное напряжение можно получить при помощи понижающего трансформатора с мостовым выпрямителем и конденсатором фильтра.


Выпрямитель

Диоды должны быть рассчитаны на необходимый ток, а емкость конденсатора нужно брать порядка нескольких тысяч микрофарад.

Важно! Рабочее напряжение конденсатора должно превышать напряжение питания примерно в полтора раза, то есть в данном случае оно должно быть не менее 50В. Автомобиль имеет напряжение бортовой сети не более 14В

Поскольку частота пульсаций здесь выше, чем в домашней сети, а амплитуда невысока, то емкость конденсатора может быть меньше. Также и рабочее напряжение может составлять 25В. Разумеется, выпрямительный мост здесь не нужен

Автомобиль имеет напряжение бортовой сети не более 14В. Поскольку частота пульсаций здесь выше, чем в домашней сети, а амплитуда невысока, то емкость конденсатора может быть меньше. Также и рабочее напряжение может составлять 25В. Разумеется, выпрямительный мост здесь не нужен.

Как видно, сделать стабилизатор тока для светодиодов своими руками – задача несложная. Важны аккуратность, внимательность и минимальные навыки работы с электроникой.

Схемы линейных устройств

Самая простейшая схема стабилизатора – это схема, построенная на основе LM317 для светодиода. Последний являются аналогом стабилитрона с определенным рабочим током, который он может пропускать. Учитывая малую силу тока можно собрать простой аппарат самостоятельно. Наиболее простой драйвер светодиодных ламп и лент собирают именно таким способом.

Микросхема LM317 уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На её основе можно собрать регулируемый блок питания, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, модуль работает сразу, настройки не требуется.

Интегральный стабилизатор LM317 как никакой другой подходит для создания несложных регулируемых блоков питания, для электронных устройств с разными характеристиками, как с регулируемым выходным напряжением, так и с заданными параметрами нагрузки.

Основное назначение это стабилизация заданных параметров. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Выпускаются LM317 в монолитных корпусах, исполненных в нескольких вариациях. Самая распространённая модель TO-220 с маркировкой LM317Т.

Каждый вывод микросхемы имеет свое предназначение:

  • ADJUST. Ввод для регулирования выходного напряжения.
  • OUTPUT. Ввод для формирования выходного напряжения.
  • INPUT. Ввод для подачи питающего напряжения.

Технические показатели стабилизатора:

  • Напряжение на выходе в пределах 1,2–37 В.
  • Защита от перегрузки и КЗ.
  • Погрешность выходного напряжения 0,1%.
  • Схема включения с регулируемым выходным напряжением.

Применения регулируемого стабилизатора

При проектировании электронных устройств, содержащих стабилизаторы напряжения, более предпочтительно применять регулятор напряжения на LM317, особенно для ответственных узлов аппаратуры. Использование таких решений требует дополнительной установки двух резисторов, но обеспечивает лучшие параметры питания, чем традиционные микросхемы с фиксированными напряжениями стабилизации, обладают большей гибкостью для разных применений.

Напряжение на выходе рассчитывается по формуле:

UOUT = UREF (1+ R2/R1) + IADJ, где:

  • VREF = 1,25V, ток управляющего выхода;
  • IADJ весьма мал – около 100 мкА и определяет погрешность установки напряжения, в большинстве случаев не учитывается.

Входной конденсатор (керамический или танталовый 1мкФ) устанавливается при значительном удалении от микросхемы ёмкости фильтра источника питания – более 50 мм, конденсатор на выходе применяется для снижения влияния переходных процессов на высоких частотах, для многих применений необязателен. Схема включения использует только один элемент регулировки – переменный резистор, на практике применяется многооборотный или заменяется постоянным нужного номинала. Метод управления позволяет реализовать программируемый источник на несколько напряжений, переключаемый любым доступным способом: реле, транзистором и т. д. Подавление пульсаций можно улучшить, если зашунтировать вывод управления конденсатором ёмкостью 5-15 мкФ.

Диоды типа 1N4002 устанавливаются при наличии выходного фильтра с конденсаторами большой ёмкости, выходном напряжении более 25 вольт и шунтирующей ёмкости свыше 10 мкФ. Микросхема LM317 редко используется на предельных режимах эксплуатации, средний ток нагрузки для многих решений не превышает 1,5 А. Установка прибора на радиатор необходима в любом случае, при выходном токе более 1 ампера желательно использовать корпус ТО-3 или ТО-220 с металлической контактной площадкой LM317T.

К сведению.
Увеличить нагрузочную способность стабилизатора напряжения можно, применив мощный транзистор как регулирующий элемент для выходного тока.

Ток нагрузки устройства определяется параметрами VT1, подойдёт любой n-p-n транзистор с током коллектора 5-10 А: TIP120/132/140, BD911, КТ819 и др. Возможно параллельное включение двух-трёх штук. В качестве VT2 применяется любой кремниевый средней мощности, соответствующей структуры: BD138/140, КТ814/816.

Следует учитывать особенности подобных схем: допустимая разница между напряжениями на входе и выходе формируется из падений напряжений на транзисторе, около 2 вольт, и микросхеме, для которой минимальное значение – 3 вольта. Для устойчивой работы устройства рекомендуется не менее 8-10 вольт.

Свойства микросхем серии LM317 позволяют стабилизировать с высокой точностью ток нагрузки в широких пределах.

Фиксация тока обеспечивается подключением всего одного резистора, номинал которого рассчитывается по формуле:

I = UREF/R + IADJ = 1.25/R, где UREF = 1,25 V (сопротивление R в омах).

Схема может применяться для зарядки аккумуляторов стабильным током, питания светодиодов, для которых важно постоянство тока при изменении температуры. Также стабилизатор тока на LM317 может быть дополнен транзисторами, как и в случае стабилизации напряжения

Отечественная промышленность выпускает функциональные аналоги LM317 со сходными параметрами – микросхемы КР142ЕН12А/Б с токами нагрузки 1 и 1,5 ампера.

Выходной ток до 5 ампер обеспечивает стабилизатор LM338 при аналогичных других характеристиках, что позволяет использовать все преимущества интегрального прибора без внешних транзисторов. Полным аналогом LM317 по всем параметрам, кроме полярности, является регулятор отрицательного напряжения LM337, на базе этих двух микросхем легко строятся двухполярные блоки питания.

Примеры схем включения стабилизатора LM317

Типовые схемы включения микросхемы приведены в даташите. Стандартное применение — стабилизатор с фиксированным напряжением — рассмотрен выше.

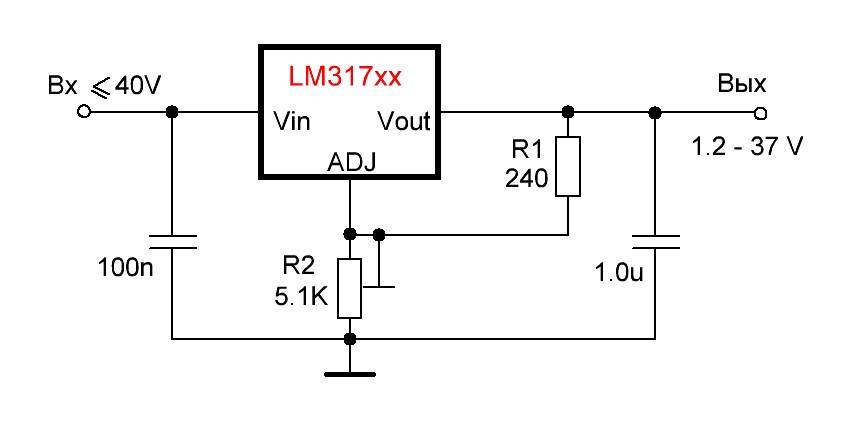

Если вместо R2 установить переменный резистор, то выходное напряжение регулятора можно оперативно регулировать. Надо учитывать, что потенциометр будет слабым местом в схеме. Даже у переменных резисторов хорошего качества место контакта движка с проводящим слоем будет иметь некоторую нестабильность соединения. На практике это выльется в дополнительную нестабильность выходного напряжения.

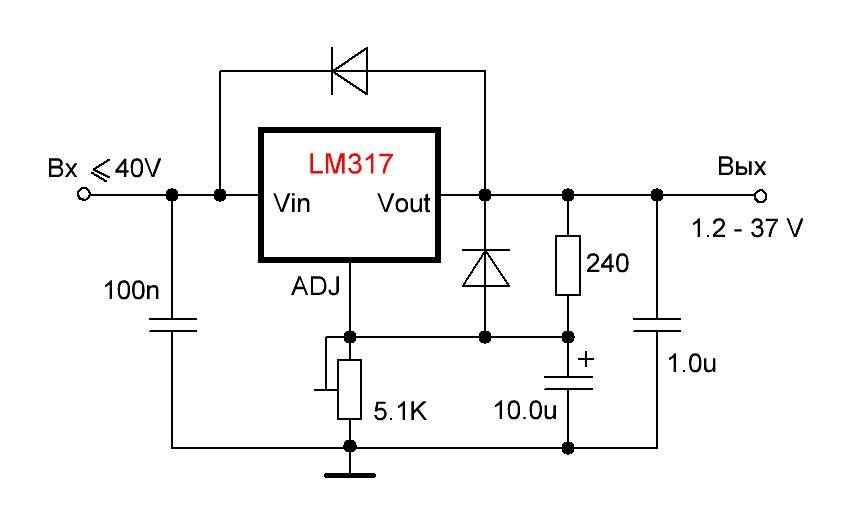

Для защиты производитель рекомендует включить два диода D1 и D2. Первый диод должен защищать от ситуации, когда напряжение на выходе будет выше входного. На практике это ситуация крайне редкая, и может возникнуть только если со стоны выхода есть другие источники напряжения. Производитель отмечает, что этот диод также защищает от случая короткого замыкания на входе – конденсатор С1 в этом случае создаст разрядный ток противоположной полярности, что приведет микросхему к выходу из строя. Но внутри микросхемы параллельно этому диоду стоит цепочка из стабилитронов и резисторов, которая сработает точно также. Поэтому необходимость установки этого диода сомнительна. А D2 в такой ситуации защитит вход стабилизатора от тока конденсатора С2.

Если параллельно R2 поставить транзистор, то работой стабилизатора можно управлять. При подаче напряжения на базу транзистора, он открывается и шунтирует R2. Напряжение на выходе уменьшается до 1,25 В. Здесь надо следить, чтобы разница между входным и выходным напряжением не превысила 40 В.

Вредное воздействие контакта потенциометра на стабильность выходного напряжения можно уменьшить подключением параллельно переменному сопротивлению конденсатора. В этом случае защитный диод D1 не помешает.

Если выходного тока стабилизатора не хватает, его можно умощнить внешним транзистором.

Из стабилизатора напряжения можно получить стабилизатор тока, включив LM317 по такой схеме. Выходной тока рассчитывается по формуле I=1,25⋅R1. Подобное включение часто используется в качестве драйвера для светодиодов – LED включается в качестве нагрузки.

Наконец, необычное включение линейного стабилизатора – на его основе создана схема импульсного блока питания. Положительную обратную связь для возникновения колебаний задает цепь C3R6.

Микросхема LM317 имеет значительное количество слабых сторон. Но искусство создания схем и состоит в том, чтобы, используя плюсы стабилизатора, обходить недостатки. Все минусы микросхемы выявлены, даны советы по их нейтрализации. Поэтому LM317 пользуется популярностью у создателей профессиональной и любительской радиоаппаратуры.

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Что такое диодный мост, принцип его работы и схема подключения

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Что такое операционный усилитель?

Стабилизатор на LM317

Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор.


Помимо данной схемы, существует множество других, более сложных схемотехнических решений для построения драйверов с применением множества электронных компонентов. Детальное описание, принцип действия, расчеты и выбор элементов двух самых популярных схем на lm317 можно найти в данной статье.

Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.

К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла. Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.

Стабилизатор напряжения для светодиодных ламп в авто

Итак, почему же так быстро перегорают габаритные, светодиодные лампочки или другие светодиодные лампочки, которые стоят в автомобиле, потому что в них используется в качестве драйвера обычный токоограничивающий резистор.

Как правило, светодиодные световые приборы, мощностью от 10 Вт и выше используют уже качественный импульсный стабилизатор — драйвер и такой болезнью не страдают в отличие от габаритных, дешевых светодиодных ламп.

Сначала эти лампочки начинают мерцать, то есть это уже первые признаки деградация кристалла, ну и потом они попросту перегорают. В среднем простой, светодиодной лампочки продолжительность жизни составляет один год, где-то меньше, где-то чуть больше.

Почему же так происходит?

А происходит это потому, что данный токоограничивающий резистор рассчитывается по специализированной формуле, (таких калькуляторов онлайн много в интернете) и подключается на соответствующие напряжение.

И вот тут производитель очень хитро делает, на некоторых цоколях написано 12 вольт,то есть токоограничивающий резистор для данной лампочки заточен под 12 вольт. А в автомобильной цепи, как мы знаем напряжение бывает не только 12 вольт, а доходит и до 14.5 вольт. То есть из этого делаем вывод, что светодиодная лампочка при 12 вольтах уже работает на максимальной мощности, а уже более 12 вольт идёт сильный износ кристалла светодиода, одним словом сильный перегруз.

Так, как же сделать так, чтобы они у нас не перегорали, я тоже в своё время замучился их менять, поэтому и решил этот вопрос изучить досконально и сделать преобразователь при котором светодиодная лампочка становилась практически вечной.

Есть конечно на али экспрессе такие преобразователи, которые уже рассчитаны для этих целей,

но есть одно НО…. они выдают высокочастотные импульсные помехи, но это присуще всем импульсным источникам питания. Это даёт большие наводки, например, при использовании FM модуляторов, особенно при прослушивании радио, да даже просто наводки в акустическую систему, с этой точки зрения нужно стараться, как можно меньше наполнять свой автомобиль импульсными источниками питания.

Поэтому мы будем с вами делать линейный стабилизатор с фиксированным напряжением, который имеет большие преимущества. Первое достоинство — он стоит сущие копейки по сравнению с импульсными. Второе, то что стабилизатор линейный и не даёт вообще никаких помех и высокочастотных наводок.

Для этого нам понадобится, сам стабилизатор L7812cv,

он у нас будет рассчитан на 1.5 Ампера и пара конденсаторов на 100 n.

Мощные аналоги LM317T — LM350 и LM338

Правда, это честно показано на диаграмме Ripple Rejection. Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным. Это типовая схема стабилизатора напряжения с выходным напряжением 12 В. Рекомендации по применению защитных диодов для LM носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике. Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки,. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже. Микросхема LM в корпусе ТО способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию. Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Конфигурация выводов Типовая схема включения LM Схема регулируемого блока питания на LM будет выглядеть так: Мощность трансформатора Вт, напряжение вторичной обмотки вольт. Следовательно, на вход Vin надо подать больше чем 5 вольт.

Технические характеристики:

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. А для LM она фактически означает степень собственной ущербности и показывает, как же хорошо LM борется с пульсациями, которые сама же берет с выхода и опять загоняет внутрь самой себя. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше.

Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Стабилизация и защита схемы Емкость С2 и диод D1 не обязательны. Аналоги lm Иногда найти конкретно требуемую микросхему на рынке не удается возможным, тогда можно воспользоваться подобными ей. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах. Можно упростить себе жизнь, если использовать микросхему LM — аналог микросхемы LM, но на отрицательное напряжение. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Поэтому вам даже не придется переделывать схему готового устройства с целью подгонки параметров регулятора напряжения или неизменяемого стабилизатора. Блок питания на LM338T part 1

https://youtube.com/watch?v=D8B5zucjF94

Разновидности светодиодов

Последовательное совершенствование открытой в 1962 году технологии привело к созданию разнообразных базовых элементов и моделей светодиодов на их основе. На сегодняшний день классификация проводится по расчётной мощности, типу соединения и типу корпуса.

В первом случае различаются осветительные и индикаторные варианты. Первые предназначены для использования в осветительных целях. Их уровень мощности приблизительно соответствует аналогичным вольфрамовым и люминесцентным лампам. Индикаторные светодиоды не излучают сильный поток света и используются в электронном оборудовании, приборных и навигационных панелях и т.д.

Индикаторные светодиоды между собой различают по типу соединения на тройные AlGaAs, тройные GaAsP и двойные GaP. Аббревиатуры, соответственно, означают алюминий-галлий-мышьяк, галлий-мышьяк-фосфор и галлий-фосфор. AlGaAs светят жёлтым и оранжевым в пределах видимого спектра, GaAsP- красным и жёло-зелёным, а GaP – зелёным и оранжевым.

По типу корпуса представленные в широком применении светодиодные светильники сейчас делятся на:

  • DIP. Это старый форм-фактор из линзы, пары контактов и кристалла. Такие светодиоды применяются в световых табло и игрушках для подсветки;
  • «Пиранья» или Superflux. Это доработанная модель DIP, которая имеет не два, а четыре контакта. Выделяет меньше тепловой энергии и, соответственно, меньше греется. Сейчас применяется в автомобильной подсветке;
  • SMD. Самая популярная технология на современном рынке LED-светильников. Это универсальный чип, монтаж которого был произведён непосредственно на плате. Используется в большинстве источников света, осветительных линий, лент и т.п;
  • COB. Это результат совершенствования технологии SMD. У таких светодиодов есть несколько чипов, монтированных на одной плате на алюминиевом или керамическом основании.

Основные электрические характеристики

Стабилизатор напряжения 12 вольт

Стабилизатор тока на lm317 для светодиодов имеет слабое звено. Это звено – сама китайская микросхема. Она хоть и имеет встроенную защиту от КЗ (коротких замыканий), всё же может не выдержать работы на предельных режимах.

Осторожно. В случае выхода из строя микросхемы могут выгореть и рядом стоящие элементы, или произойти замыкание в электроцепи схемы

Электрические характеристики сборки следующие:

  • интервал входных напряжений – 1,25-37 В;
  • максимальный ток на выходе ИМС – 1,5 А;
  • коэффициент нестабильности на выходе – до 0,1%;
  • опорное Vref – в границах 0,1-1,3 В;
  • IAdj – ток, исходящий из подстроечного вывода 50-100 мкА.

Стабильная работа устройства возможна при температуре до 1250С.

Пример расчётов и сборки

Изготавливают стабилизатор напряжения для светодиодов в авто своими руками, используя схему подключения LM317 с установкой в неё одного резистора R1.


Схема включения LM317

При изготовлении стабилизатора с током до 1 А мощность резистора должна быть не менее 2-х ватт. В таблице приведены уточнённые значения тока для резисторов стандартного ряда. Необходимое сопротивление R1 можно выбрать из этой таблицы.


Таблица резисторов

Важно! Чтобы собрать стабилизатор для авто, нужно помнить, что бортовое напряжение меняется в интервалах от 11,6 В до 14,2 В (при работе от аккумулятора или генератора). При таком Uпит в схему можно включить 3 led-диода, соединив их последовательно

Падение напряжения в цепи составит:

При таком Uпит в схему можно включить 3 led-диода, соединив их последовательно. Падение напряжения в цепи составит:

  • 9,6 В – на диодах (3,2 * 3 = 9,6);
  • 1,25 В – падение на стабилизаторе;
  • 0,6 В – на диоде, включенном в цепь для защиты от обратных напряжений.

Дополнительный диод включать рекомендуется, для того чтобы защитить схему от обратного потенциала, который может возникнуть при работе автомобиля. Если сложить все падения U на элементах, получится 9,6 + 1,25 + 0,6 = 11,45 В. Как видно, даже самое низкое Uпит от бортовой сети не повлияет на ток собранной схемы.


Схема включения с использованием дополнительного диода D1 и супрессора DZ1 (24V)

Включение супрессора защитит схему от всплесков положительной полярности.

Внимание! Чтобы уменьшить мощность рассеивания на LM317, число led-диодов подбирается таким, чтобы U на самом стабилизаторе было 1,3 вольта, не меньше. При больших токах стабилизатор устанавливают на теплоотвод
