Разводка труб в ванной и туалете: способы, схемы, материалы

Особенности подключения сантехнических приборов

Большинство сантехнических приборов подключаются к системе слива отходов через сифоны, которые обеспечивают гидрозатворы между сантехникой и трубопроводом. Такое решение обеспечивает защиту от неприятных и вредных запахов. Работа сифона основана на принципе сообщающихся сосудов, когда трубопровод имеет форму буквы S или U. В результате вода в сифоне остается в изгибе и перекрывает движение воздуха. Некоторые раковины, а также унитазы, писсуары, биде и трапы уже имеют встроенный водяной затвор.

В зависимости от конструкции сифоны могут быть трубчатые, бутылочные, плоские и гофрированные. Последние к применению не рекомендуются, так как могут самопроизвольно менять свою форму, а также накапливают на стенках отходы и легко забиваются. Сифоны для ванн и некоторых моек снабжены переливом, а сифоны кухонных моек могут иметь дополнительные входы для посудомоечной и (или) стиральной машины.

В идеале сифон сантехнического прибора должен без промежуточных элементов напрямую подключаться к раструбу канализации, однако это осуществимо не всегда. Рассмотрим особенности подключения отдельных сантехнических приборов:

  1. При подключении ванны или душевой кабины соответствующий центр патрубка входа канализации диаметром 50мм должен находиться на высоте не более 60мм от уровня пола. В противном случае сантехнический прибор придется монтировать на подставке или подобрать модель, которая допускает более высокий уровень входа системы слива.
  2. Сифон раковины подключается патрубком диаметром 40-50мм к входу канализации, который размещается на высоте 530-550мм от пола. При этом раструб системы слива должен размещаться по центру мойки.
  3. Сифон кухонной мойки без измельчителя подключается патрубком диаметром 50мм к входу канализации, который размещается на высоте 300-450мм от пола. При этом раструб системы слива должен размещаться по центру сифона.
  4. Сифон кухонной мойки с измельчителем подключается патрубком диаметром 50мм к входу канализации, который размещается на высоте 300-400мм от пола. При этом раструб системы слива может размещаться не по центру сифона, что лучше уточнить по описанию на мойку.
  5. Обычный приставной унитаз с прямым выпуском подключается патрубком диаметром 110мм к входу канализации, расположенному на высоте 180-190мм от пола. Для его присоединения используются различные манжеты и переходники. При этом полезно приобрести унитаз заранее.
  6. Подвесной унитаз подключается трубой диаметром 110мм к входу системы слива, расположенному на высоте 220-240мм от пола.
  7. Сливной шланг стиральной или посудомоечной машины подключается к раструбу входа канализации, размещенному на высоте 600-700мм. При этом изгиб шланга подключаемой машины образует гидрозатвор. Для подключения стиральной машины, размещенной достаточно далеко, можно использовать специальный встроенный или открытый гидрозатвор.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

  1. Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Требования к разводке труб в ванной

Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:

  • Запрет на пересечение труб ГВС и ХВС.
  • Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
  • После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
  • Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
  • Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

  • экономия полезного пространства;
  • аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

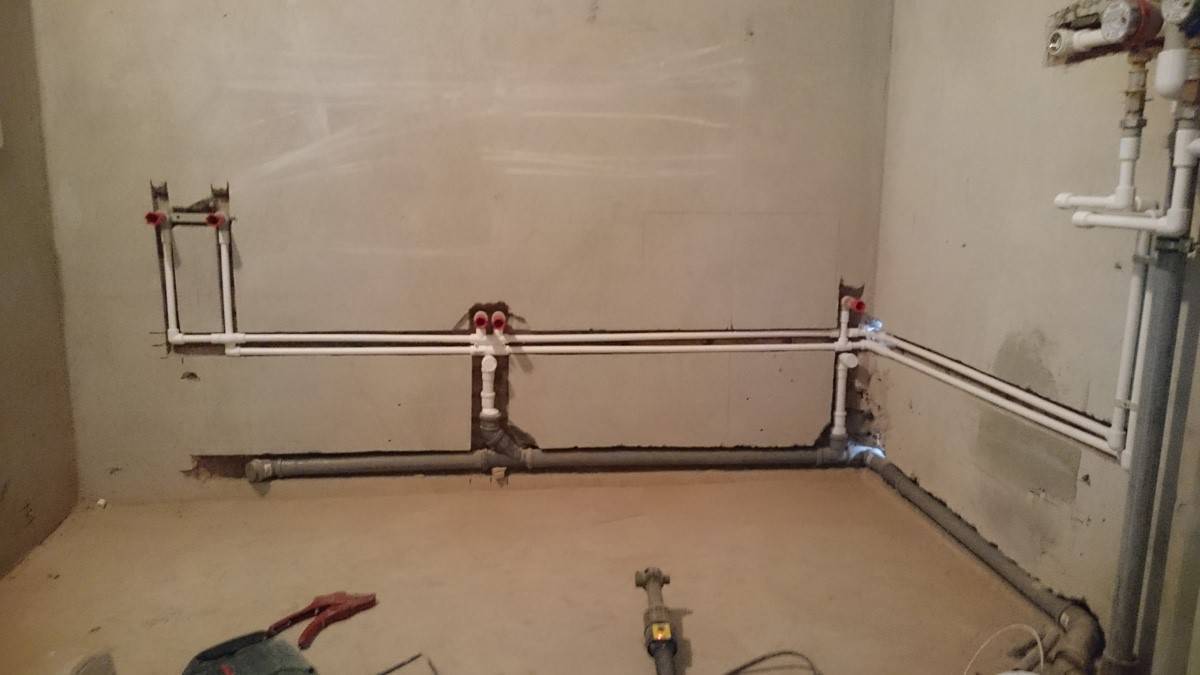

Открытая прокладка труб.Комбинированный способ прокладки.

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла

Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм

Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

Важность использования гидроаккумулятора

Гидроаккумулятор состоит из герметического резервуара, разделённого на две части. Одна предназначена для аккумулирования воды другая для создания давления посредством воздуха. Благодаря этому обеспечивается поддержание стабильного давления в водопроводе и контроль включения и отключения насоса.

Естественно, монтаж водопроводной системы в частном домостроении не всегда предусматривает установку расширительного бака. Альтернативой может быть накопительный резервуар большого объёма, монтируемый в самой верхней точке дома. В такой ситуации подача воды будет осуществляться самотёком.

Выбор и укладка водопроводных труб – важный критерий создания цивилизованных условий проживания в частном доме. Без воды в доме нормальный человек не может себя чувствовать комфортно.

Сложно представить жизнь в квартире без принятия ванны, использования посудомоечной или стиральной машины и других бытовых приборов. Так зачем отказываться от всех удобств, проживая в загородной или частной постройке. Тем более что все монтажные работы можно проделать своими руками.

Выбирайте технологию монтажа в соответствии с дизайном помещения

Скрытый вариант разводки труб сохранит целостность пространства ванной комнаты

По вашему выбору может быть сделана скрытая разводка труб, в комнате в новостройке или открытая, если позволяют условия.

Если дизайн проект вашей ванной комнаты предполагает скрыть все коммуникации в стенах, тогда придется долбить канавки-штробы, а после прокладки труб заделывать их штукатуркой. Стены будут ровными, и вы сможете облицовывать их любыми материалами. Скрытую разводку можно прокладывать не только в стенах, но и под полом.

Открытая разводка делается вдоль стены, оставляя от нее небольшой отступ. Такой вариант немного уменьшает внутренние габариты помещения, но зато дает постоянный доступ к обслуживанию трубопроводов.

Независимо от выбранного варианта разводки труб, вначале вам обязательно нужно установить три важные детали:

  • контрольный вентиль для возможного перекрытия воды;
  • фильтр для предупреждения засорения трубопровода твердыми частицами;
  • водопроводный счетчик соответствующего образца.

Необходимый комплект деталей трубопровода, обязательных к установке на отводе от магистральной трубы

Прокладка полипропиленовых труб поверх стены обеспечивает доступ для ремонта

В случае если вы будете реконструировать санузел и переставлять сантехнические приборы, длина канализационных стоков может увеличиться до нескольких метров. В таком случае медная разводка сливных труб в ванной позволит избежать периодических засорений. Медные трубы обеспечат наилучшую проходимость сливной магистрали, но их обязательно нужно будет располагать с небольшим уклоном.

Из какого материала выбрать трубы?

Существует множество вариантов труб для водопроводных коммуникаций, различающихся по материалу, из которого они изготовлены. Трубы могут быть металлическими, металлопластиковыми и пластиковыми. Каждый вид обладает своими достоинствами и недостатками.

Для водопровода можно выбрать трубы из металла — меди или стали

Оцинкованная сталь. Этот материал является очень прочным. Эксплуатационный срок таких изделий доходит до 25 лет. Защитный слой, который представлен цинком, делает эти трубы устойчивыми к губительному воздействию коррозии. Однако из-за механических воздействий, целостность слоя может нарушаться и тогда участки без него подвергаются ржавлению. Помимо этого, транспортировка и монтаж труб считаются трудозатратными из-за веса изделий.

Нержавеющая сталь. Прочный и долговечный материал. Эксплуатационный срок в нормальных условиях может доходить до 50 лет. Детали из нержавеющей стали отличаются устойчивостью к коррозии и механическим воздействиям. Основной минус таких изделий — их высокая стоимость.

Медь. Медные трубы довольно прочные и не поддаются коррозии. Медь является дорогостоящим материалом и, кроме этого, требует использования таких же фитингов, которые тоже стоят недёшево. Сочетание медных труб с фитингами из других материалов категорически запрещается — это приведёт к окислению сплава. Срок службы медных деталей может доходить до 70 лет. Также стоит отметить внешний вид такой конструкции. Такие трубы не только впишутся в интерьер, но и могут стать его украшением.

Металлопластик. Металлопластиковые детали отличаются небольшой стоимостью и отличной устойчивостью к коррозийным воздействиям. Кроме этого, они не накапливают на внутренних стенках соли и мусор. Транспортировка и монтаж труб довольно просты из-за их небольшого веса. Эксплуатационный срок таких изделий составляет примерно 30 лет. Основной минус металлопластиковых деталей — низкая термоустойчивость (температура среды в системе не должна превышать 95 °C).

Полиэтилен (ПЭ). Изделия из этого материала просты в установке, довольно прочные

Важно запомнить, что использование таких труб в системе горячего водоснабжения нежелательно, поскольку полиэтилен обладает низкой термоустойчивостью. Для холодных водопроводов такие трубы подойдут идеально, поэтому так часто из них выполняется канализация

Эксплуатационный срок ПЭ труб — 30 лет.

Пластиковые трубы — экономны и практичный вариант для устройства водопровода

Полипропилен (ПП). Прочный и долговечный материал, который может прослужить 50 лет. Полипропиленовые детали не поддаются коррозии, обладают гладкими внутренними стенками, что влияет на хорошие пропускные показатели и препятствует образованию солевых отложений. Монтаж таких труб выполняется с применением сварочного аппарата. В системах горячего водоснабжения принято устанавливать армированные ПП трубы.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

  • последовательная;
  • коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

  • открытая прокладка;
  • скрытая укладка;
  • комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

  1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
  2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Схема укладки труб в ванной

После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.

На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:

  • подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
  • в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
  • при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
  • старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.

Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.

После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.

Выполгнение работ

Начинать монтажные работы в квартире необходимо в обязательном порядке с запорного крана. Его место в системе является первым, поскольку позволяет перекрыть воду на квартиру в случае возникновения аварийной ситуации.

Следующим по счету монтируют фильтр грубой очистки, который позволит предотвратить попадание мусора в краны. Таким образом качество воды будет немного улучшено.

В обязательном порядке также монтируют счетчики на воду. Их приобретают на каждый водопровод отдельно (для холодной и горячей воды).

После того как будет смонтирован редуктор, необходимо последовательно подвести трубы к каждой сантехнической точки от единой центральной магистрали.

Видео: как сделать разводку труб водопровода своими руками:

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

  • правильно сделанное соединение получается монолитным;
  • нет заужения диаметров трубопровода в местах пайки;
  • высокая ремонтопригодность;
  • длительный срок эксплуатации;
  • легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

  1. Минимально допустимое давление – 0,3 ат.
  2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
  3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
  4. Потеря напора в отборно-учетном узле – 0,25 ат.
  5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
  6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Способы укладки магистрали

При монтаже системы водопровода используют два способа укладки труб:

  • Открытый;
  • Скрытый.

В первом случае тубы монтируются поверх декоративной отделки комнаты и не скрыты от глаз пользователей. Во втором случае водопровод укладывается в специальные бороздки в стенах и полу — штробы. Работа по штроблению очень шумная и пыльная.

При скрытом способе укладки водопровода на трубу в штробе надевают защитную муфту, которая позволит защитить магистраль от возможных повреждений и при этом компенсирует терморасширение тубы. Магистраль, расположенная внутри стены, должна быть обязательно цельной. После монтажа и соединения всех труб система декорируется.

Водяной теплый пол

Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.

Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).

Схемы водоснабжения санузла

Начиная монтаж труб в ванной, необходимо досконально разобраться с устройством водопроводной системы, чтобы при ее эксплуатации не возникало проблем и аварий. Раньше вода к жилым домам подавалась из скважины или колодца, но в настоящий момент внутрь квартиры вода подается из централизованной городской водопроводной сети, что значительно облегчается устройство и обслуживание водопровода. Непосредственно разводка в ванной состоит из 2 видов труб:

  1. Водопроводные. В основном трубы в ванной являются водопроводными, то есть по ним течет вода, которая подается в краны или подводится к бытовым приборам. Водопроводные трубопровод в санузле состоит из общедомового стояка и труб холодной и горячей воды, отходящих от него. Для разводки холодной воды чаще всего используют пропиленовые коммуникации, а для горячей – металлопластиковые.

  2. Канализационные. Канализационные трубы в ванной необходимы для того, чтобы утилизировать сточную воду и отходы жизнедеятельности. Обычно они имеют больший диаметр, чем трубопровод холодной или горячей воды, а также изготавливаются из керамики, чугуна или пластика. Канализационная система санузла также состоит из общедомового стояка и разводимых от него труб, идущих к сантехническим приборам (унитазу, ванне, раковине, стиральную машину).

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
