На какие СНиПы стоит опираться при строительстве систем водоснабжения и канализации

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

• на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
• на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
• на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
• перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

• смесители;
• уплотнительные прокладки;
• диафрагмы дросселирующие;
• различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

5.2. Прокладка выпусков и трубопроводов

5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм. 5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах – на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома. 5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками. 5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах – 0,5 м. 5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.

Материалы для применения в частном доме

Для внутренней сети канализации используют трубы пвх. Широкий ассортимент и обильное наличие производителей данной продукции позволяют сделать правильный выбор необходимых для принятого проекта товаров.

Кроме использования основной трубы, потребуется масса соединительных и направляющих вспомогательных элементов.

Выбор трубы в большей степени зависит от области ее применения. То есть при использовании в качестве отведения от раковины, достаточно трубы диаметром в 50 мм, которая с легкостью справится с поставленной задачей и не потребует дополнительной очистки. Для отведения от унитаза и в качестве основной магистрали для слива, используется труба, диаметр которой 110 мм. Это связано с тем, что объем проходящей воды будет гораздо больше, чем при выведении из обычной раковины.

Соединение различных диаметров осуществляется с помощью переходников, которые с легкостью устанавливаются при необходимости. В основной системе также используются углы и комбинированные переходники, имеющие различные отведения.

Все материалы также можно разделить по месту использования. Для внутренней канализации используют серый пластик, который не будет подвергаться температурным воздействиям, а также физическим нагрузкам. Для внешней канализации используют трубу и комплектующие из более плотного коричневого пластика. Они имеют более крепкие стенки, что позволяет их вкапывать в землю.

Для использования наружной канализации необходимо использовать утеплители для труб, которые не позволят допустить промерзание даже в самые холодные месяцы.

К вспомогательным элементам относят крепежные приспособления и расходные материалы. Для надежного крепления трубы и соблюдения необходимого угла наклона используются металлические хомуты.

Важно! На этапе расчета проекта и необходимых материалов, нужно помнить о необходимости применения вентиляции. В качестве материала используется все та же пластиковая труба

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Расстояние от фундамента до колодца и скважины для санитарных зон

СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:

• 30 м – при эксплуатации защищенных водных горизонтов;
• 50 м – при недостаточно изолированных водных пласта;
• 15 или 25 м – применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.

В площади первого пояса запрещены:

1. Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
2. Расположение любых зданий, местонахождение постоянно проживающих людей.
3. Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
4. Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
5. Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
6. Должен быть устроен водоотвод за границы первой зоны.

Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы – колодцы и скважины располагают намного ближе к дому.

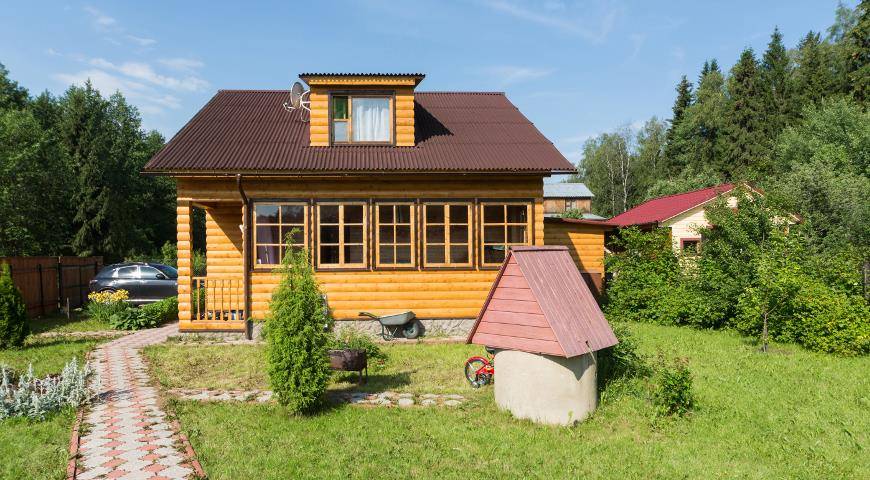

Рис. 8 Размещение источника воды на индивидуальном участке

Канализация и требования к этой системе

Внутренние канализационные системы принято делить на:

1. Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
2. Производственную. Для вывода вод на предприятиях разнообразной направленности.
3. Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
4. Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.

На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.

Канализационные системы также обустраиваются в соответствии с санитарными нормами

Внутренняя канализация

По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.

Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.

Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.

Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:

• для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
• для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.

Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.

Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб

Типы монтажа внутренних канализационных систем

• открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
• скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.

При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.

5.4 Выгребы

5.4.1. В системах канализации с использованием люфт-клозетов или биотуалетов для накопления и последующего вывоза фекалий должны устраиваться выгребы. Выгреб изготавливается в виде подземной емкости из бетона, железобетона или кирпича. Перекрытие выгреба, находящееся за пределами наружного ограждения дома, утепляется. На перекрытии располагается люк с утепленной крышкой. 5.4.2. Из выгреба следует предусматривать вентиляционный канал сечением не менее 130×130 мм, нижний конец которого располагается на 200 мм выше конца фановой трубы, а верхний – на 0,5 м выше кровли. 5.4.3 Внутреннюю поверхность выгреба, изготовленного из кирпича, необходимо защитить цементной штукатуркой. 5.4.4. К выгребу должна быть обеспечена возможность подъезда ассенизационной машины.

Стоимость монтажа канализации дома >>>
СОДЕРЖАНИЕ СНиП 31-02

1 Введение: 1 Область применения. 2 Нормативные ссылки. 3 Общие положения >> 4 Водоснабжение >> 6 Теплоснабжение >> 7 Отопление: – Системы водяного отопления; трубопроводы, расширительные баки, отопительные приборы, запорная и регулировочная арматура, насосные установки. >> – Отопление загородного дома. Воздушное отопление. Электрическое отопление. Камин. Дымоходы и дымовые трубы. Облицовка дымохода. Оголовок дымовой трубы. >> 8 Вентиляция и кондиционирование воздуха >> 9 Газоснабжение >> 10 Электроснабжение >>

СНиП 3. 05. 01 – 85 — внутридомовые сети санитарно-технического назначения

• водоснабжения;
• канализации;
• отопления;
• вентиляции и кондиционирования воздуха.

При монтаже инженерных сетей учитываются ТУ и инструкции производителей материалов и оборудования. Установка внутридомовых систем санитарно-технического назначения осуществляется индустриальным методом с использованием специально изготовленных изделий.

Монтаж инженерных сетей в зданиях, покрытие которых сформировано из крупных блоков, происходит до их укладки в проектное положение. Установку санитарно-технических систем начинают после завершения устройства межэтажных перекрытий, стен, перегородок.

Больная тема: правила водоснабжения и канализации

Один из самых острых вопросов – взаимное расположение канализационных сооружений и других построек, в том числе источников водоснабжения. Требования разных документов представляются либо противоречивыми, либо трудновыполнимыми, однако мы попробуем разобраться.

Расстояние от туалета до колодца и других сооружений зависит от типа «удобств». Если на участке оборудована выгребная яма, то минимальное расстояние до жилого дома (в том числе соседского) составляет 12–15 м, однако, например, действующий СанПиН 42-128-4690-88 допускает сокращение этого расстояния для частных домовладений до 8–10 м. Расстояние от выгребной ямы до участка соседей 1–2 м, но при этом должны соблюдаться нормы удаленности от строений. Максимальное значение удаленности туалета от источника водоснабжения также разнится в разных документах и колеблется от 50 м (например, СанПиН 2.1.4. 1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников») до 8 м (СП 53.13330.2011 «Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения»). Можно встретить и значения 30 м, и 20. В СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений» указано расстояние 25 м. Существует мнение, что удаленность должна зависеть от уровня грунтовых вод: чем он выше, тем больше должно быть расстояние между выгребной ямой и источником воды. Если поблизости находится естественный водоем (река, озеро), то туалет должен быть удален от него на 30 м.

Понятно, что на участке в 6 соток не может идти речь о расстояниях в 30–50 м. Хотя бы потому, что так совершенно невозможно выдержать удаленность своих объектов от соседских: с очень большой вероятностью в радиусе 50 м от любого колодца окажется туалет. Вероятно, имеет смысл ориентироваться на разумный баланс между санитарными требованиями, собственными возможностями и интересами соседей, хоть это и не дает уверенности, что вы не окажетесь нарушителем какой-либо нормы, о существовании которой даже не подозревали.

Расположение септика – вопрос еще более сложный. В некотором приближении он освещен только в недействующем на сегодняшний день СНиП 2.04.03-85, в наши дни можно встретить следующие общие рекомендации: септик следует располагать в самом низком месте участка на максимальном удалении от источников воды. Расстояние от участка соседей – 1–3 м в зависимости от объема септика, от деревьев – 2–4 м, от прочих садовых построек – 5–8 м.

Компоненты схемы

Любую канализационную систему можно условно разделить на три основные части:

1. Стоки и коллекторы внутри дома или внутридомовые коммуникации.
2. Внешние сети. Трубы и узлы, по которым сточные воды поступают в отхожее место.
3. Собственно, септик, выгребная яма или централизованный канализационный люк.

В последнее время всё чаще на участках ставят септик или ёмкость, в которую поступают нечистоты в не очищенном виде

Его задача осуществить промежуточную чистку, неважно, куда потом пойдёт отработанная вода

Как выбрать место для септика

Вариант очищающего септика для дома

Место установки септика на участке строго регламентировано. На рисунке выше изображены минимальные расстояния от септика до других коммуникаций и строений.

Второй вариант септика – отстойники с почвенной доочисткой либо локальные очистные станции.

Отстойник с почвенной доочисткой

В ёмкостях с почвенной доочисткой сточные воды попадают сначала в ёмкости, в которых фекалии оседают на дно и разлагаются под действием анаэробных бактерий.

Остальная часть попадает в принудительную фильтрационную систему и только после этого просачивается в грунт. Обычно такие септики дополняются системами фильтрующих колодцев или специальными фильтрационными полями, о которых мы расскажем чуть ниже. Локальные очистные станции действуют по аналогии с промышленными очистными сооружениями. Это наиболее дорогостоящий вид септика. Чаще всего для устройства канализации в частном доме своими руками используется именно он. На вид это большие полипропиленовые ёмкости с техническими отсеками и специальным фильтрующим оборудованием:

• секция предварительной очистки. На данном этапе происходит разделение загрязнителей на фракции, более тяжёлые нечистоты и фекалии опускаются на дно. Этот отсек требует регулярной очистки;
• аротенк. В этой ёмкости происходит процесс насыщения сточных вод кислородом. Далее в «бой» вступают специальные бактерии, которые перерабатывают соли и ядовитые вещества, тем самым очищая воду;
• отстойник. Здесь оседают те самые бактерии, которые сделали свою работу, кроме того, жидкость очищается от ила, песка;
• вода через дренажный насос выводится из очистного устройства.

Внутреннее устройство установки очистки сточных вод и принцип работы

Фильтрующий колодец

Фильтрующий колодец – дополнительный этап очистки отстойников, искусственное сито из гравия. Подробно устройство фильтрующего колодца рассмотрим чуть позже в инструкции по установке септика своими руками. Оговоримся только о том, что периодически этот гравий нужно будет вынимать и проводить чистку.

Поле подземной фильтрации

Вариант фильтрующего колодца − поле подземной фильтрации. Такой вид фильтра целесообразно использовать только на больших участках, где нет дефицита места.

Вариант обустройства дренажного поля

Для обустройства такой сточной системы используют перфорированные трубы, их размещают на глубине около 0,5 м на гравийную подушку, достаточно большую по объёму.

Фильтрующая траншея

Главное отличие этой системы – фильтрация происходит не в горизонтальной плоскости, а в вертикальной. Перфорированные требу располагаются на достаточной глубине. Однако этот вариант доочистки можно использовать только на территориях с глубоким горизонтом грунтовых вод.

Как быть, если площадь участка слишком мала

Стандартный участок не всегда позволяет в полной мере выполнить требования к канализации в частном доме. Мешают разные факторы:

• наличие хозяйственных построек;
• сложные грунтовые условия;
• конфигурация участка (узкая и длинная форма).

Необходимо учесть, что установка системы водоотведения должна быть выполнена согласно всем действующим нормативам. Если особенности участка не позволяют строить автономную канализацию, необходимо решать вопрос другими методами. Возможные варианты:

• герметичная накопительная емкость. Она не сообщается с полем или колодцем фильтрации, поэтому опасность насыщения почвы сточной влагой исключена. Однако, придется постоянно следить за объемами слива и периодически производить откачку. Вариант довольно сомнительный, особенно для жилого дома с постоянным проживанием людей;
• локальная очистная станция. Это комплекс, полностью перерабатывающий отходы и не нуждающийся в почвенной доочистке. Конструкция достаточно сложная, требует подключения к сети электропитания.

Наиболее надежный вариант — локальная станция. Она дорогая и требует определенного ухода. Но, если других вариантов нет, приходится использовать все доступные возможности.

А можно ли иначе

Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным

Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН

В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.

О чем стоит помнить при близком расположении труб к фундаменту:

для труб обязателен железобетонный или металлический футляр; главное – чтобы при аварии вода не попала на фундамент; важно сразу обдумать, как будет проходить ремонт. Тогда станет ясно, стоит ли оно того

Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах

Тогда станет ясно, стоит ли оно того. Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах.

Строительные нормы и правила

Строительство водоснабжения изначально подразумевает соблюдение определенных санитарных норм и правил, которые регламентированы необходимыми документами. Именно в них описаны основные и непреложные требования к проектированию и строительству подобным систем. Это напрямую касается и устройства канализационной системы. Причем строительство канализации и водоснабжения должно учитывать и внутреннюю и наружную систему, которая должна следовать нормам и положениям СНиП.

Основные нормы и правила к устройству водоснабжения

Все проекты по обеспечению населения водоснабжением должны быть разработаны с одновременным согласованием всех нюансов проектирования и обустройства центральной системы канализации.
Неважно, для каких нужд (хозяйственных или промышленных) осуществляется полное обеспечение водой, вокруг всех водопроводных систем, соединенных в одно целое, должна быть организована охранная зона.
Вода, подаваемая из центрального водопровода для обеспечения ведения хозяйственно-бытовой деятельности, в том числе и для питьевых нужд, должна соответствовать государственному стандарту качества.
Тогда как, определение качества воды для нужд производственных помещений должно быть регламентировано технологическими требованиями предприятия.
Если вода предполагается использоваться в огородно-садоводческих целях (для полива растений) она должна соответствовать санитарно-гигиеническим и аграрно-технологическим нормам.
Проектирование и устройство систем водоснабжения и канализации должно быть обеспечено самыми современными техническими решениями, полной механизацией тяжелой и трудоемкой работы, а также полной автоматизацией технологических процессов.

Выбор схемы и системы для устройства водоснабжения должно быть проведено с сопоставлением многих факторов. Это и особенности объектов, и источники с питьевой водой, а также требуемый расход воды, ее давление (напор), качество и обеспечение ее подачи.

Основные нормы и правила к устройству канализации

1. Вся система канализации должна проектироваться с учетом назначения помещения и требований к сбору стоков.
2. Система канализации должна объединять в себе бытовую, промышленную (производственную) и внутренние водостоки, которые собирают дождевую и талую воды.
3. Объединенная система канализации должна объединять бытовую и производственную, но с условием возможности их совместной транспортировки и дальнейшей очистки.
4. Полностью запрещено прокладывание канализационных труб под потолком, в стенах и полу жилых помещений.

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.
