Что учитывать при составлении проекта водоснабжения квартиры

Как провести монтаж водопроводной системы

Проведение монтажа водопровода своими руками ведется от потребителя. К нему прокладывается труба и устанавливается шаровой кран. Его назначение — перекрывать воду в экстренных ситуациях. Дальше разводка идет в сторону коллектора.

При этом соблюдаются следующие правила:

  1. Для облегчения ремонта расстояние от стены отступается 20 мм.
  2. Если система проходит внутри стены, ее требуется заключить в специальные короба.
  3. Соединение к стене ведется клипсами. Шаг между ними составляет 1-2 м. Обязательно их присутствие на угловых участках.
  4. При монтаже сливных кранов труба укладывается под углом в сторону этих устройств.
  5. Если требуется обогнуть внутренний угол, расстояние от стены отступается 30-40 мм. Когда обходится внешний угол, то достаточно 15 мм.

В случае возникновения аварийной ситуации частный водопровод должен быстро отключаться от системы. Для этого на трубу, которая подключается к коллектору, устанавливается запорная арматура.

Последовательность схемы водоснабжения

При монтаже водопровода в частном доме схема помогает избежать множества ошибок. При ее разработке учитываются такие факторы, как:

  • тип укладываемых труб;
  • число коллекторов;
  • количество фильтров и насосов;
  • число точек водоразбора;
  • объем установленного водонагревателя;
  • места, где расположены узлы системы, и замер расстояния между ними.

При разработке схемы выбирается нужный масштаб. Изготавливается чертеж помещения, и делается планировка рядом расположенного участка. Отмечаются места, где будет проходить магистраль внутри помещения и на внешней территории.

Разводка водопровода проводится двумя способами:

  1. Последовательная закладка. От центральной магистрали отходят разветвления к каждой точке потребления. Следует учитывать, что с увеличением количества отводов давление в конечных пунктах потребления падает. Неравномерность напора — главный недостаток такого способа. К преимуществу относится небольшой расход труб. Схема экономичная, поэтому затраты на монтаж невысокие.
  2. Коллекторная разводка. Основным узлом является коллектор. От него отходят магистрали к точкам потребления. По всей системе давление распределяется равномерно, но расход труб большой. Врезка проводится в центральное водоснабжение или на участке подачи воды из скважины. Здесь устанавливается тройник. Один поток направляется на технические нужды, а второй в помещение. Для удаления примесей необходим фильтр грубой очистки. В доме врезается еще тройник на холодную и горячую воду. Оба потока подключаются к коллекторам, по которым идет подача воды к источникам потребления.

Во время прокладки труб следует максимально сокращать их длину и уменьшать количество стыков. В этих местах чаще всего формируются течи. Необходимо избегать поворота магистрали под углом 90°. Такие места уменьшают давление в магистрали. Трубы прокладываются открытым способом или закладываются в стены. Для этого изготавливаются короба из материала, не подвергающегося коррозии.

Гарантия качества

На первый взгляд разводка сантехники в новостройке своими руками может сэкономить средства. Но, если вы хотите сохранить время и нервы, то лучше воспользоваться услугами профессионалов.

Ведь время будет необходимо не только на монтаж системы водоснабжения, но и на изучения особенностей технологии, качества разных брендов элементов арматуры трубопроводов и труб. При этом ответственность за ваши ошибки ложится на вас. Наша компания гарантирует качество, ответственность за риски эксплуатации водоснабжения в квартире ложится на компанию. По окончанию работ мы даем гарантийный срок бесплатного техобслуживания.

Стоимость проекта

Цена за проект водоснабжения и канализации квартиры формируется, исходя из следующих параметров:

  • площадь квартиры и помещений с подводимой системой труб и разветвлений;
  • особенности планировки квартиры и назначения стен (несущие или нет);
  • наличие или отсутствие централизованного водоподведения и стока;
  • количество сантехнических устройств, крупной бытовой техники, использующей прямую подачу воды;
  • сложность и нестандартность проекта;
  • наличие/отсутствие фильтрационных систем;
  • подбор насосов при необходимости;
  • регион проживания.

Для стандартных жилых помещений среднего размера (до 100 м2) расценки фиксированы. В среднем стоимость проекта составляет 4500-7000 рублей при площади помещений 30-100 м2. Цена поднимается при увеличении площади помещений и нестандартности проекта. Часто для малогабаритных и очень больших квартир действуют ценовые надбавки. Многие компании-разработчики схем и проектов привязывают конечную стоимость только к площади.

Отдельные частные и государственные проектные организации включают в конечную стоимость полное согласование проектировки в нужных инстанциях, тем самым облегчая жизнь заказчику. Также часто в комплекте заказывают и сами монтажные работы, выполняемые специалистами той же организации.

Что такое сантехнический коллектор и зачем он вообще нужен?

Несмотря на то, что сантехнический коллектор не такое уж и новое изобретение, некоторые до сих пор имеют довольно абстрактное представление о том, что это такое и зачем он вообще нужен. Поэтому, дабы развеять неведение некоторых граждан, скажем несколько слов о его назначении и основных функциях.

Если говорить простым языком, то сантехнический коллектор представляет собой элементарный распределитель воды или другими словами — разводку

Его наличие существенно упрощает подачу воды к разным пользователям (кухня, ванная, туалет, стиральная машина и т.д.) и, что немаловажно, исключает необходимость пользоваться дополнительными уплотнителями и регулирующей запорной арматурой. Что касается последнего, то любой сантехник скажет, что неполадки с трубами в большинстве случаев возникают именно в местах соединений и непосредственных разветвлений труб. Следовательно, чем меньше подобных участков, тем меньше вероятность того, что трубу прорвет или возникнет какая-либо другая внештатная ситуация

Следовательно, чем меньше подобных участков, тем меньше вероятность того, что трубу прорвет или возникнет какая-либо другая внештатная ситуация.

Другое существенное преимущество коллекторов заключается в контроле давления. Поскольку к каждому пользователю подводится отдельная труба, то температура и напор воды остаются неизменными даже в случае, если водой одновременно пользуются несколько человек в разных местах дома. Единственным минусом здесь можно назвать большое количество труб, но, поскольку все они находятся, как правило, в одном отведенном для этого месте (например, в специальном распределительном шкафчике), то и это едва ли является большим неудобством.

И, продолжая говорить о преимуществах коллекторной системы, нельзя не сказать о возможности перекрытия воды без ущерба для обитателей дома. Как уже было сказано выше, за счет наличия отдельных отводов, при необходимости воду можно перекрывать только там, где это нужно. К остальным пользователям вода будет продолжать поступать.

В зависимости от непосредственного назначения существуют различные виды сантехнических коллекторов. Так, для систем отопления и водоснабжения производятся коллекторы с внутренней и внешней резьбой, а для теплых полов с водной основой — под евроконус. Также при необходимости коллекторные группы могут быть оснащены дополнительным комплексом арматуры, например, расходомерами, различными заглушками, сливной арматурой и т.д. В любом случае все зависит от назначения коллектора.

Поскольку выше было сказано о коллекторных группах, то не лишним будет сказать пару слов и о них. Как правило, их устанавливают в помещениях, где в системе отопления регулировка температуры осуществляется посредством одного термостата, либо он вообще отсутствует.

Что же касается установки коллекторов, то тут имеются определенные нюансы. Любой специалист скажет, что для обеспечения нормальной работы коллекторной системы желательно установить целый ряд дополнительных приспособлений. В их число входят барометры, водоочистительные фильтры, обратные клапаны, счетчики и прочее. Конечно, это не критично, но позволяет существенно обезопасить себя от возникновения различных проблем. Кроме того, установка коллекторов индивидуальна и только специалисты могут определить какие именно дополнительные приборы нужны в том или ином случае.

Хорошая мойка – залог хорошего настроения хозяйки!

Будет ли у вас в доме тепло? Поговорим о выборе радиаторов!

Советы при производстве работ

При производстве работ по рытью траншеи и монтажу, следующие несложные правила помогут сохранить нервы и деньги владельцу дачного участка:

Четко следовать списку документов, необходимых для оформления врезки в центральный водопровод
Фирма, занимающейся прокладкой трубопровода, должна предоставить смету, расходы по которой точно регламентированы.
Недобросовестный подрядчик может завысить стоимость выемки грунта при земляных работах, чтобы этого избежать, требуется всего лишь внимательно изучить данные пункты сметы, а именно объем и категорию.
При врезке в центральный водопровод важно достаточную глубину прокладки, чтобы исключить промерзание труб. Горячую нитку к тому же необходимо изолировать, для уменьшения потерь, а также в соответствии с требованиями строительных норм.
Часто реальная длина проложенных труб водопровода может быть несколько меньше сметной, это «несколько» иногда составляет десятки метров.. Владелец частного дома должен вести технический надзор за состоянием водопровода и получать об этом соответствующие документы

В этом также поможет ближайшее отделение Водоканала

Владелец частного дома должен вести технический надзор за состоянием водопровода и получать об этом соответствующие документы. В этом также поможет ближайшее отделение Водоканала.

Самовольное подключение к водоснабжению: правила и судебная практика

Самовольное подключение к водоснабжению является незаконным вариантом поведения собственника помещения. Последствия бывают опасными. Например, может произойти поломка водопровода.

Понятие самовольного подключения

Самовольная врезка в сети снабжения водой рассматривается как несанкционированный доступ гражданина к ресурсам. При этом между лицом и поставщиком услуги не составлено соглашение, или выявлены явные нарушения правил технического значения.

Соединение с сетью будет законным только в ситуации, когда оно осуществляется после составления договора с водоканалом и после получения разрешения на перевозку ресурса. В качестве нарушения понимается использование водопровода без установки приборов учетного типа.

Данные устройства нужны для отслеживания того, сколько воды потреблено гражданином за определенный промежуток времени. Подключиться к централизованному водопроводу можно только по соглашению с водоканалом.

Правовая база подключения к водопроводу

Процесс подключения к системе водоснабжения урегулирован посредством нескольких правовых актов.

К числу таких нормативов отнесены:

  • Постановление Правительства №167 от 1999 года «Об утверждении Правил использования…»;
  • Постановление Правительства №354 от 2011 года «Об утверждении Правил предоставления…».

Указанные акты признают врезку в трубопровод без составления соглашения незаконной. Ссылаясь на такие нормы, гражданин может подать иск в судебные органы. Федеральный закон №416 от 2011 года «О водоснабжении и водоотведении» отражает объекты, которые должны быть обязательно учтены.

Важно! Также положения ст. 7.20 КоАП РФ предусматривают меры наказания за самовольное подключение к сетям водоснабжения

Правила подключения к системе водоснабжения

Коммунальная служба выполняет контролирующие функции над водопроводами. По этой причине в компетенции сотрудников указанного органа находится подключение к сети.

Самостоятельно стать абонентом получится только при условии предварительного согласования с организациями коммунального хозяйства.

Выделяют такие этапы врезки в трубопровод:

  1. составление соглашения с водоканалом;
  2. проведение трубопровода;
  3. подключение к магистрали согласно требованиям закона.

Специальное оборудование используется для того, чтобы соединять водопровод и магистраль. Работы могут выполняться только сотрудниками организации, поставляющей ресурс.

Ответственность за незаконное подключение

Устанавливаются запреты для потребителей коммунальных услуг.

Они заключаются в следующем:

  • не использовать неквалифицированные услуги при проведении водопровода;
  • запрет на подключение к централизованным системам приборы, которые не предусматриваются правилами врезки;
  • не оказывать влияние на деятельность счетчика;
  • невозможность слива воды из теплоснабжения.

Если указанные правила нарушаются, то применяются штрафные санкции. Для организации сумма равняется 20 000 – 30 000 рублей, для должностного лица – 2000 – 3000 рублей. Гражданам и ИП придется заплатить от 1000 до 1500 рублей.

В ходе проверки уполномоченная организация должна составить акт самовольного подключения к центральной системе водоснабжения. Данный документ выступает основанием для привлечения к административной ответственности.

Обратите внимание: кроме штрафов может применяться уголовная ответственность. Она закреплена в положениях ст

165 УК РФ.

Незаконное подключение к скважине

Данное нарушение чаще всего совершается в частном секторе. Источник воды в этом случае является централизованным. Его использование происходит на основании Федерального закона №2395-1 от 1992 года «О недрах».

Акт указывает на то, что для использования ресурса нужно получить лицензию. Без оформления такого документа можно пользоваться водой только при условии, что скважина не принадлежит государственному органу.

Самовольное подключение к бесхозяйному колодцу

Процедура учета бесхозяйных объектов предполагает некоторые сложности, потому как обязанности по содержанию такого имущества ложатся на органы муниципалитета. Используются средства местного бюджета.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

  1. Коренной кран.
  2. Опоры для крепления магистрали.
  3. Фильтрующие элементы.
  4. Счетчики расхода.
  5. Защитное устройство (УЗО) — нужно для электроприборов.
  6. Сантехнический шкаф для размещения оборудования — входит в комплект коллекторной разводки.
  7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран — вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

  • клапанный коренной кран;
  • шаровый;
  • конусный.

Клапанный вентиль — это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм — следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей — песка, ржавчины, металлической стружки и пр.

Устройства отличаются по типу чистящего элемента:

  • с заменяемым картриджем;
  • сетчатые;
  • с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

  • клапаны различного назначения;
  • стабилизаторы давления;
  • балансировочные управляющие устройства.

Стабилизаторы напора — это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан — тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций — беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

  1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
  2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

ПРОЕКТ ВОДОСНАБЖЕНИЯ ЗДАНИЯ

Подробности
Категория: проект Вода канализация. ВК

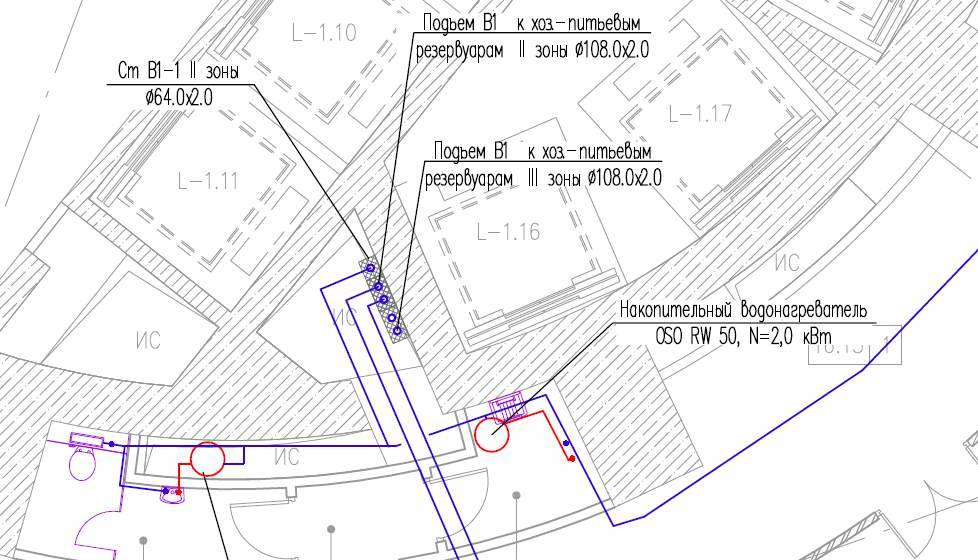

Наша подрядная организация разработала проект водоснабжения В1 здания.

  1. Технические решения, принятые в проектной документации, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и  обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектными чертежами мероприятий. Проектная документация разработана в соответствии с действующими нормами, правилами Российской Федерации и межгосударственными стандартами.

    Данной проектной документацией рассматриваются вопросы внутреннего водоснабжения многофункционального комплекса.

    Проектной документацией предусматриваются следующие системы внутреннего водопровода:

  • хозяйственно-питьевой водопровод (В1);

  • горячее водоснабжение (Т3);

  • противопожарный водопровод сухотрубный (В2.1).

  • архитектурно-строительного задания;

  • исх. № 19-14-5737/11-1-2 от 16.06.2011;

    Проектная документация разработана в соответствии с требованиями следующих законодательных, нормативных и методических документов:

     – СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»;

     – СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»;

     – СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»;

 – СНиП 31-06-2009 (Актуализированная редакция СНиП 2.08.02-89*) «Общественные здания и сооружения»;

– Специальные технические условия на проектирование и строительство многофункционального комплекса

– Специальные технические условия на проектирование и строительство, в части обеспечения пожарной безопасности, объекта: многофункциональный комплекс

– СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования»;

– СНиП 3.05.01-85 «Внутренние санитарно-технические системы»;

– Постановление Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию».

Графическая часть проектной документации представлена:

  • этажами с -2 по 5;

  • техническими этажами

  • этажами с технологическими помещениями ресторанов

  • этажами с характерным расположением санитарно – техническими приборами (один этаж на каждый пожарный отсек);

  • принципиальной схемой.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Врезка в центральный водопровод самостоятельно

При наличии разрешения на производство данных работ, возможно осуществить врезку в центральный водопровод самостоятельно:

  • Подготовка траншеи и выемка грунта
  • Врезка в центральную трубу
  • Прокладка трубопровода
  • Засыпка траншеи

Для стальных водопроводов возможна классическая сварочная врезка и сверление трубы под давлением. При наличии рабочих задвижек и возможности дренажа, не составляет труда произвести монтаж соединительной муфты и сварку ее с основной трубой. Врезка под давлением применяется для старых систем водопровода, где возможность снятия давления отсутствует. Она разрешена для давления менее пяти атмосфер.

Для полимерных труб применяется специальный хомут. Сверлится отверстие, в него заводится муфта, поверхность герметизируется с помощью эпоксидного клея и специального резинового пояса. Все это зажимается с помощью болтов на пластиковом хомуте. Все эти операции проводят на отключенном и дренированном участке центрального водопровода.

Стоимость проекта

Цена за проект водоснабжения и канализации квартиры формируется, исходя из следующих параметров:

  • площадь квартиры и помещений с подводимой системой труб и разветвлений;
  • особенности планировки квартиры и назначения стен (несущие или нет);
  • наличие или отсутствие централизованного водоподведения и стока;
  • количество сантехнических устройств, крупной бытовой техники, использующей прямую подачу воды;
  • сложность и нестандартность проекта;
  • наличие/отсутствие фильтрационных систем;
  • подбор насосов при необходимости;
  • регион проживания.

Для стандартных жилых помещений среднего размера (до 100 м2) расценки фиксированы. В среднем стоимость проекта составляет 4500-7000 рублей при площади помещений 30-100 м2. Цена поднимается при увеличении площади помещений и нестандартности проекта. Часто для малогабаритных и очень больших квартир действуют ценовые надбавки. Многие компании-разработчики схем и проектов привязывают конечную стоимость только к площади.

Отдельные частные и государственные проектные организации включают в конечную стоимость полное согласование проектировки в нужных инстанциях, тем самым облегчая жизнь заказчику. Также часто в комплекте заказывают и сами монтажные работы, выполняемые специалистами той же организации.

Зачем нужно проектирование водоснабжения

Иногда разводку водопровода в квартире выполняют самостоятельно, без предварительных расчетов и чертежей. Однако такой вариант приводит к перерасходу материалов, использованию гораздо больших площадей для установки всех элементов и проблемам в эксплуатации сантехнического и иного оборудования. Ошибки монтажа в дальнейшем требуют частичной либо полной перестройки коммуникаций.

Продуманный проект поможет определиться с типом системы водоснабжения, схемой прокладки коммуникаций. Детальный чертеж позволить рассчитать точное число и стоимость расходных материалов. Заранее производится подбор необходимых инструментов, подготовка помещений и отдельных стен, изучаются особенности и основные правила сборочного процесса.

В зависимости от материала изготовления водопроводных труб происходит подбор специалистов для их монтирования. При установке элементов системы водоснабжения внутри стены требуется большее мастерство и качество монтажных работ.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
