Можно ли использовать насос Малыш в скважине

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

  • Медный провод с диаметром 0.65 м (марка ПЭТВ);
  • Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

  • Намоточный станок;
  • Паяльник
  • Электроплитка;
  • Молоток;
  • Отвертка;
  • Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

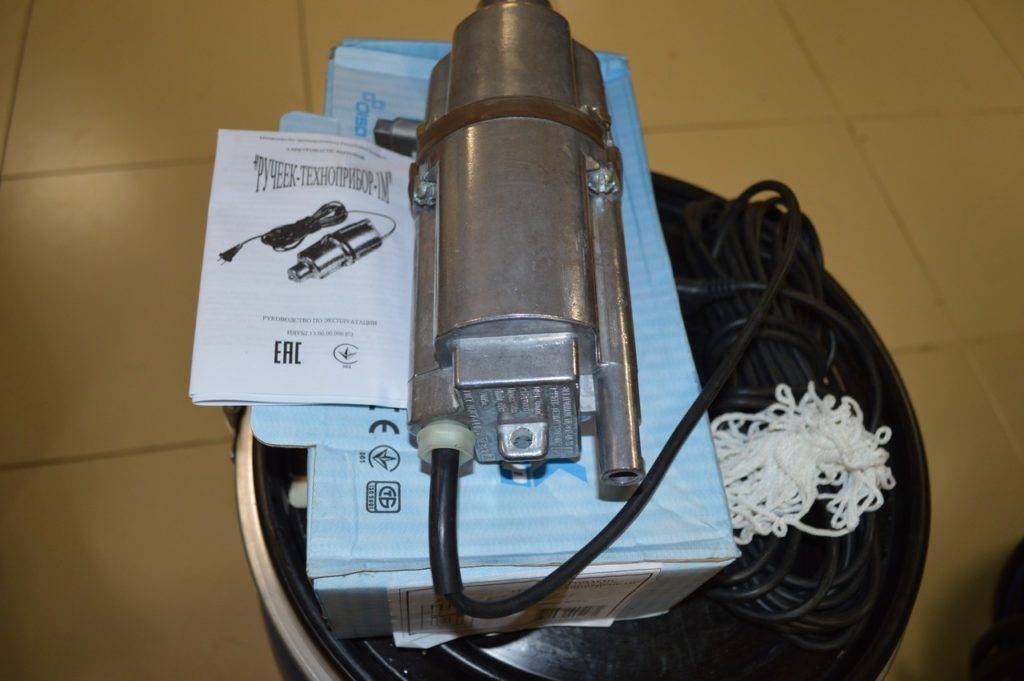

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

  • обеспечение водой различных объектов;
  • обеспечение водой загородных участков;
  • создание системы полива;
  • откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Погружной насос Малыш: установка

Установка насоса не отнимает много времени и сил, так как устройство имеет небольшие размеры: насос имеет в высоту 24-25 см, а его диаметр составляет 7,6-9,9 см. Вес насоса не превышает 3,4 кг (зависит от модификации и комплектации).

Для того, чтобы установить погружной насос необходимо:

  1. Снабдить нижнюю часть подъемной веревки резиновой пружиной, которая будет гасить вибрации мотора;
  2. Перемотать насос прорезиненным жгутом для нейтрализации пагубных вибраций (если стенки насоса не плотно прилегают к стенкам резервуара);
  3. Опустить насос при помощи специального шнура, закрепленного в пазах устройства.

При первом подключении важно дать насосу поработать несколько часов и после тщательно проверить его корпус и детали на предмет неисправностей и заводского брака

Принцип работы, обзор модификаций

В зависимости от исполнения (Малыш, Малыш-М, Малыш-3) конструкция насоса будет несколько отличаться. Однако общий принцип работы остается неизменным для всех вибрационных погружных насосов: якорь и поршень приходят в движение в результате преобразования электрической энергии в механический эквивалент. По мере колебаний поршень выталкивает жидкость в напорный патрубок. В качестве основных узлов выступают: электромагнит и вибрационный узел.

Залитый компаундом электромагнит прочно закреплен внутри корпуса устройства. В его состав входит сердечник и катушки. Компаунд же выполняет функцию фиксатора магнитной системы, а дополнительно к тому выступает в качестве изоляционного и теплоотводящего материала. Вибрационный узел насоса состоит из следующих элементов: якорь, шток, амортизатор.

Устройство насоса Малыш позволяет забирать воду посредством всасывающего отверстия, расположенного в нижней части корпуса. У такой конструкции основное достоинство – это возможность откачать максимальное количество жидкости. Другие варианты: Малыш-М и Малыш-3. Они осуществляют забор воды из источника посредством всасывающего отверстия, расположенного в верхней части корпуса. При этом погружной насос практически все время находится в воде, поэтому не подвержен перегреву. К тому же при уменьшении уровня жидкости до критического подача прекратится, а вот насосы Малыш с нижним забором воды будут подавать загрязненную воду с примесями ила и песка.

Установка и подключение оборудования

Перед тем как приступить к установке насосного оборудования, следует учитывать специфику разных моделей:

  1. При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
  2. Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

Для того чтобы уменьшить количество вибраций работающего механизма, нужно закрепить один конец прочного капронового шнура в специальном отверстии на корпусе насоса, к другому концу необходимо прикрепить специальную эластичную подвеску, в роли которой может выступать медицинский жгут или эластичный резиновый шланг.

Модели насосов Малыш

Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.

Классический «Малыш»

Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.

Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.

Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.

Технические характеристики модели:

  • номинальная мощность составляет 245 Вт;
  • работает устройство от электросети 220 В;
  • высота столба подъема воды – 40 м.;
  • средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
  • максимально допустимое время беспрерывной работы – 2 часа;
  • допустимая глубина погружения – 5 м;
  • рабочее давление составляет 0,4 мПа;
  • вес насоса составляет 3,5 кг;

Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.

Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.

Серия «Малыш»-3

Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:

  1. Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
  2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
  3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.

Серия «Малыш»-К

По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).

Для каких целей предназначен погружной агрегат

Погружные насосы серии Малыш выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы Малыш, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач. Он обеспечит:

  • бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 — 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
  • перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
  • транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
  • формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
  • откачку воды из подвалов во время их затопления паводковыми водами;
  • заполнение и слив воды из дачных бассейнов;
  • откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что Малыш может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Спектр задач, решаемых при помощи насоса Малыш

Область применения этого компактного насоса многогранна, благодаря габаритам и неприхотливости к условиям эксплуатации. Возможное использование:

  • Водоснабжение оросительных систем, полив больших и малых, сельскохозяйственных площадей.
  • Забора воды с глубины до сорока метров из скважин практически любого размера, благодаря малому диаметру насоса Малыш, а также из колодцев, естественных и искусственных водоёмов.
  • Обеспечение водой наливные ёмкости автономных водопроводов в частных домах. Благодаря хорошей производительности насос легко обеспечит все точки водопотребления в среднем по размеру домовладении, но не сможет обеспечить достаточного давления. Поэтому для эффективной работы водопровода необходим гидроаккумулятор.
  • Осушение затопленных, заглублённых помещений: погребов, подвалов.

При покупке электронасоса «Малыш» надо учесть, в каких целях он будет использоваться, и выбрать правильную конструкцию водозабора. Эта конструктивная особенность делится на два вида: верхний, или нижний водозабор.

  • Нижний водозабор — это забор воды в нижней части корпуса насоса. Такое конструктивное решение удобно в применении для откачки жидкостей из мелких ёмкостей, прудов, подвалов, погребов и прочих затопленных помещений. Как исключение, допускается использование в скважинах диаметром свыше 100 мм. Проще говоря, он предназначен для работы в неглубоких источниках. Недостаток такого типа водозабора: возможность попадания твёрдых частиц, ила или мусора в рабочую камеру агрегата. В целях недопущения этого, рекомендуется устанавливать фильтр.
  • Верхний водозабор — это забор жидкости в верхней части корпуса насоса. Он предназначен для загрязнённых источников и более защищён от случайного попадания инородных твёрдых частиц в рабочую камеру агрегата. «Малыш» с таким видом водозабора лучше охлаждается, и способен долгое время работать без остановки для охлаждения. Хорошо подойдёт для создания автономных, бесперебойных систем подачи воды. Отлично справиться с подъёмом жидкости из глубоких (до 40 метров) скважин, или других источников. Обеспечит хороший напор и производительность.

Ремонт насоса «Малыш»

Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.

Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять

Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.

Вот так разбирается Малыш

По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.

Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.

Устройство насоса Малыш

Устройство насоса вибрационного типа достаточно простое: прибор состоит из алюминиевого, герметичного корпуса, внутри которого расположен электропривод с сердечником и двумя катушками, электропровод и вибратор. Принцип работы насоса основан на электромагнитных колебаниях, которые активизируют мембрану, вынуждая ее проталкивать воду.

В комплекте к насосу идут:

  • Шнур для питания длиной в районе 6-40 метров;
  • Гибкий шланг для полива;
  • Рукав для перекачки воды;
  • Запасные детали к устройству (клапан, поршень);
  • Инструкция по эксплуатации.

Базовая модель идет в комплектации с фильтром для очистки воды. В некоторых моделях при перегреве двигателя или низком уровне воды в резервуаре автоматика насоса отключает питание устройства. При повышении воды двигатель насоса включается автономно.

Малыш или Ручеек?

Многие потребители встают перед выбором, какой насос лучше приобрести «Ручеёк» или «Малыш». Оба насоса просты в эксплуатации, нет нужды настраивать их перед началом использования. Имеется неплохая возможность отремонтировать приборы своими руками.

Первый производится в Республике Беларусь. Забор воды в нем осуществляется только верхним способом. Российский же насос изготавливается в разных модификациях: с расположением патрубка, по которому всасывается вода, внизу и вверху, что расширяет спектр его применения.

По техническим показателям эти 2 насоса не существенно отличаются друг от друга. Однако, «Ручеёк» имеет большую глубину погружения и лучшую производительность по сравнению с «Малышом». В связи с этим его цена выше российского аналога. Вместе с тем, качество воды у российского насоса выше, в то время как у белорусского прибора возможно наличие в воде каких-либо примесей. Назначение этих насосов практически идентичное, но «Ручеёк» идеален для набора воды в системы отопления, а «Малыш» лучше использовать для полива и набора жидкости.

Использование и правила эксплуатации устройства

Дополнительным преимуществом покупки этого насосного оборудования заключается в наличии подробной инструкции на русском языке, в которой говорится о том, как правильно монтировать систему и пользоваться устройством. Перечень главных правил эксплуатации выглядит так:

  1. Погружные насосы для колодцев боятся скачков напряжения. Но если есть стабилизатор, проблема полностью решается.
  2. Пока оборудование включено, вода должна циркулировать, и шаровый кран перекрывать нельзя.
  3. Максимальная продолжительность работы – 12 часов. После этого прибор нужно отключить, и дать остыть.
  4. Каждый 2 часа насос отключают от сети на 15 минут, чтобы исключить перегрев. Температура жидкости при этом может доходить до +35 градусов.

Если напор снизился, нужно обесточить систему, достать насос на поверхность, и дать ему остынуть. Затем удаляются все загрязнения, которые мешают нормальному притоку воды. При необходимости прибор можно разобрать. Процедура подробно расписана в инструкции по ремонту и эксплуатации, идущей в комплекте поставки.

Погружной насос: как это работает

На самом деле, имеется всего два основных типа насосов. Это насосы погружного типа и, соответственно, непогружного (иногда такие еще называют поверхностными). Не нужно быть техническим гением для того, чтобы догадаться из одних только этих названий, в чем главное отличие их. Действительно, погружной насос требует для стабильной и безопасной работы того, чтобы его корпус был погружен в воду, откачку которой следует провести. В основном он состоит из трех частей:

  1. Непосредственно насосный блок. Он располагается в самой нижней части устройства и должен оснащаться качественным фильтром. Ведь погружному насосу редко приходится работать в идеальных условиях. Ил, песок, всевозможный мусор… — все это неизбежно выведет из строя даже самое надежное устройство. Так вот фильтры должны предотвращать попадание мусора внутрь самого насоса.
  2. Электрический привод. Или проще говоря – мотор. Собственно, он приводит в движение насос. В обязательном порядке привод должен быть загерметизирован во избежание попадания влаги внутрь мотора.
  3. Всевозможная электрическая, электронная, предохранительная и т. д. начинка.

Кроме того, насос «Малыш» относят к так называемым вибрационным. Эти насосы очень популярны среди дачников, так как имеют весьма простую конструкцию (в ряде случаев их можно даже отремонтировать собственными руками) и при этом развивают достаточную мощность.


На данном изображении представлено описание составных частей понружного насоса.

Вибрационный насос при включении преобразует электрическую энергию в электромагнитные колебания. Те передаются на специальный поплавок. Поплавок же, в свою очередь, начинает воздействовать на мембрану. А мембрана и начинает совершать колебательные движения, откачивая воду.

Предназначение и производительность насоса Малыш

Погружные насосы используются на частных садово-огородных участках, небольших фермерских и подсобных хозяйствах. Положительные отзывы владельцев загородных домов получили насосы Ручеек и Малыш.

Производительность Малыша составляет 432 литра в час на открытых резервуарах.

Благодаря этому сфера его применения значительно шире, нежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, диаметр которых составляет более 800 мм, так и решения хозяйственных задач.

Так, с помощью насоса Малыш можно:

  • Организовать систему полива на садовом участке;
  • Наполнить бытовые резервуары с водой для удовлетворения санитарно-гигиенических нужд;
  • Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).

При этом, следует помнить, что использовать скважинный вибронасос базовой комплектации следует только для откачки и перераспределения чистой воды с температурой, не превышающей 35 градусов. В другом случае, различные мелкие частички и загрязнения будут способствовать быстрому износу всех механических элементов устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск возможных поломок.

Преимущества и недостатки

Главные положительные стороны насоса Малыш:

  • приемлемая цена;
  • простое, понятное устройство и монтаж;
  • относительно низкий уровень шума;
  • хорошая производительность (хватает на полив сада или для подачи воды на семью из 2-3 человек);
  • широкий модельный ряд (можно выбрать устройство с верхним или нижним заборами воды плюс с дополнительными системами защиты).

К минусам вибрационных насосов Малыш относят:

  • постоянные колебания устройства в обсадной трубе, что приводит к её разрушению (можно решить вопрос при помощи плотного резинового кольца на гильзу насоса);
  • разбаламучивание песчаного дна скважины, что приводит к выходу из строя рабочих элементов агрегата (нужно ставить фильтр грубой очистки с его регулярной заменой);
  • коррозия болтов, которые в отличие от корпуса устройства не алюминиевые, а стальные.

От вибрационного насоса к центробежному

После примерно годового использования насоса вибрационного типа можно переходить на более серьезный насос. Но не везде – в зависимости от геологии района, допустим, на северо-западе области (Истринский, Солнечногорский, Клинский, Сергиево-Посадский, частично Дмитровский, Рузский районы) она способствует этому повсеместно.

Чтобы убедиться в возможности перехода к центробежному насосу, можно провести небольшой эксперимент. Когда скважина проработала месяцев 5–6, полностью промылась, вода качается регулярно и не кончается, нужно опустить насос буквально под самый уровень воды, примерно на полметра. Если при таких условиях насос уверенно качает воду в течение двух-трех часов и дает наверху 500–600 литров в час и при этом уровень воды понижается не более чем на полметра, тогда в данную скважину можно ставить центробежный насос.

Подключение, установка

Нет ничего сложного в монтаже погружных насосов для колодцев и скважин

Но чтобы конструкция работала исправно долгое время, важно правильно подготовить насосную автоматику, это касается не только модельного ряда Малыш, Ручеек, Сверчок, но и приборов другого типа. Что включает понятие автоматика для насоса:

  • Контроллеры предупреждения сухого хода, препятствующие работе прибора при попадании внутрь воздуха;
  • Выключатели поплавкового вида, функционирующие при понижении уровня;
  • Реле давления и термореле;
  • Стабилизатор, который обязательно требуется установить для модели Малыш, так как насос для колодца не оснащен прибором для поддержания необходимого уровня тока;
  • Пускозащитное устройство;
  • Клапана обратного вида;
  • Гидроаккумулирующие конструкции.

Особенности использования

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

  • Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
  • Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
  • Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.
  • Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
  • Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
  • Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Устройство и принцип работы


Устройство насоса Малыш

Насос Малыш работает при помощи мембраны, которая делит рабочую камеру на две части. Одна из них наполняется водой, подает жидкость к выходному патрубку, вторая — содержит воздух.

При включении устройства электрический ток, поступающий на обмотку агрегата, провоцирует электромагнитные колебания. Они передаются мембране через клапан-поплавок. В результате возникают разности давлений в двух отсеках рабочей камеры. Именно по этой причине вода всасывается в камеру и выходит из нее в выводной патрубок.

Количество колебаний мембраны в секунду составляет около 100 раз.

Особенности использования

Об этом надо помнить, подбирая диаметр шланга к вашему агрегату.

Сверьтесь с техническими условиями, чтобы получить оптимальную производительность устройства, не перегрузив при этом двигатель.

Совет специалиста: погружные насосы «Малыш» не предназначены для работы в горизонтальном положении, поэтому избегайте этого, если не хотите сократить срок службы прибора.

Избегайте работы мотора «насухую», т. к. это ведёт к его поломке

Чтобы предотвратить перегрев мотора рекомендуется отключать насос на 15–20 мин через каждые 2–2,5 ч работы (особенно важно для устройств с нижним забором воды)

Бережная эксплуатация при соблюдении простых правил – залог длительной и бесперебойной работы оборудования.

Но заменить вышедшие из строя клапаны вполне можно и в домашних условиях. Запчасти такого рода доступны широкому кругу потребителей.

Для увеличения срока службы насоса дополнительно можно приобрести механический фильтр, для защиты насоса от загрязнений, ведущих к износу деталей и их поломке.

Простота и надёжность конструкции семейства насосов «Малыш» по достоинству оценены рынком, а доступная цена добавляет оборудованию дополнительную привлекательность.

Смотрите видео, в котором пользователь делится опытом покупки и советами по установке вибрационного насоса Малыш:

Насос гудит, но не работает. Что делать?

При работе погружного насоса «Малыш» может возникнуть ситуация, когда он гудит, но вода не качается. Очень часто причиной этой неисправности может послужить раскручивание крепежных деталей в корпусе или внутри прибора из-за вибрации. В результате чего в него попадает вода.

Возможен даже такой вариант, когда корпус раскрутится полностью, и одна его часть упадет на дно. Чтобы избежать этого неприятного момента, необходимо поместить устройство в специальную емкость, в которой предварительно просверливают дырочки. В моделях с нижней подачей воды эта неисправность возникает из-за засорения механизмов мелкими камешками и другим мусором, что приводит к износу резиновых деталей поршня.

При этом варианте вероятен слабый напор или поступление воды будет отсутствовать вообще. В такой ситуации понадобится замена всех вышедших из строя деталей.

Если вы не собираетесь использовать водяную помпу в зимний период, ее необходимо будет вытащить из колодца или скважины, промыть и тщательнейшим образом просушить.

Хранить устройство необходимо вдали от приборов отопления так, чтобы на него не попадали прямые лучи солнца.

При условии соблюдения всех правил эксплуатации вибрационного погружного насоса, он прослужит долго и не будет ломаться.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

Статья по теме: Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
