Планирование системы отопления двухэтажного частного дома

Лучший вариант для отопление в частном доме с газовым котлом

По сравнению с твердотопливным, газовый будет более выгодным вариантом, не надо заботиться о приобретении топлива. Такой котел работает постоянно. Монтаж и установка тоже, практически не отличаются. Единственно, если для установки твердотопливного не нужно никаких разрешений, то установка газового котла осуществляется только по согласованию с газовой службой.

Главным этапом при подготовке к установке оборудования служит этап проектирования. Здесь включены такие работы, как подготовка эскиза, технико-экономическая разработка, составление монтажных схем и рабочего проекта. Газовая служба в основном отвечает за подведение газа, а вот подготовка места и установка котла ложится на специальную организацию. Или это делается собственными силами при наличии соответствующего навыка. Но, так или иначе, а прежде чем устанавливать газовое оборудование необходимо согласовать это с газовщиками. Хорошо, если  у вас газ уже подведен, расходов будет гораздо меньше.

После утверждения проекта, вам нужно приобрести газовое оборудование, а также расходные материалы и комплектующие к нему. Затем устанавливается котел, подключается к нему вся система. И последним этапом – пробный запуск и проверка.

Вообще газовая система в зависимости от условий подачи газа может быть как централизованной, так и автономной. Централизованная – это когда вы подключаетесь к общей газовой трубе. Автономная подразумевает использование газа в баллонах. Однако, для отопления дома газовые баллоны не эффективны, их придется часто менять.  Для этих целей лучше подходит газгольдер. Это такая емкость, объем которой может достигать 20 кубометров.

При этом, что бы наполнить такую емкость вам придется заказывать машину, как показано на рисунке. Но результат того стоит. Правда, если в вашей местности проведен или проводится газопровод, то выбрать лучше все-таки надо его, поскольку затрат будет гораздо меньше, чем заказывать спецмашину.

Набор оборудования при газовом отоплении практически такой же, как и с твердым топливом.

Нужно приобрести:
  • Газовый котел.
  • Трубы и фитинги.
  • Байпасы, которые будут отключать отдельные обогреватели от сети.
  • Батареи отопительные (они могут быть и чугунными, и алюминиевыми и пр.)
  • Расширительный бак.
Схема установки газового отопления показана на этом рисунке:

Под цифрой 1 показан расширительный бак. А под цифрой 2 – газовый котел. Если у вас одноэтажный дом, то можно использовать систему с естественной циркуляцией воды. Но при наличии двух, а особенно трех этажей без насоса не обойтись.

Таким образом, установка газовой системы отопления, несмотря на ее казалось бы простоту, упирается в первую очередь в составление проекта и утверждении ее в газовой службе. Как только вы решите этот вопрос, дальше можно заниматься монтажом самой системы.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Гравитационная система с естественной циркуляцией

Перемещение теплоносителя по системе происходит самотеком.

Принцип работы

При подогреве теплоносителя происходит его расслоение: нижний слой с более высокой плотностью выталкивает более прогретую воду в систему. Разница плотностей обеспечивает естественную циркуляцию  жидкости по трубопроводам.

Устройство

Расширительный бак устанавливается в верхней точке системы, который обеспечивает расширение воды в системе, производит сброс жидкости и подпитку в системе.

Котел необходимо устанавливать в подвальных или цокольных помещениях. Следует помнить, что уровень труб обратного контура должен быть заложен ниже котла.

Горизонтальные участки трубопроводов прокладываются с уклоном – в верхним точкам подключения радиаторов и от нижних на пути к котлу.

Важно! Для обеспечения высокого КПД необходимо использовать трубы с большим условным проходом, что обеспечивает низкий коэффициент сопротивления внутренних поверхностей труб.
Схема гравитационной системы отопления

Преимущества:

  • Автономность. Данная схема может работать без применения электроэнергии. Лучший вариант для удаленной местности, где наблюдаются перебои с поставками электричества.
  • Длительный срок эксплуатации. Из-за низкого давления в системе оборудование менее подвержено износу.
  • Бесшумность, т.к. наличие циркуляционного насоса не предусмотрено.

Недостатки:

  • Большой расход материалов. Большие затраты, т.к. применяются трубы больших диаметров.
  • Трудоемкий процесс монтажа. Сложность обеспечить правильный уклон.
  • Применяются в домах с суммарной площадью трубопроводов не более 150 м2.
  • Длительный процесс нагрева помещений.
  • Сложность отвода кислорода из теплоносителя. Может быть устранено путем проектирования правильного уклона труб, который обеспечит естественный отвод пузырьков через расширительный бачок в воздух.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Расчет элементов системы отопления

Чтобы произвести расчет отопительной системы, нужно изготовить план отопления двухэтажного дома

При этом важно не только выбрать тип системы и продумать разводку, но и рассчитать мощность котла

Обычно рекомендуют воспользоваться принципом, что на каждый квадратный метр отапливаемой площади нужна мощность котла в 100 Вт. Этот принцип не учитывает важные параметры самой постройки и ее теплопотери.

Лучше выполнять расчет отдельно по помещениям с учетом следующих параметров:

  • назначение комнаты;
  • ориентация ограждающих конструкций помещения (и их количество);
  • габариты и количество оконных проемов (какие стеклопакеты);
  • учитывают наличие или отсутствие дверей;
  • обязательно делают расчет мощности по площади.

За основу такого расчета берется описанный выше принцип, но при этом учитываются другие поправки и коэффициенты, которые влияют на комфортность помещения и позволяют компенсировать возможные тепловые потери.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

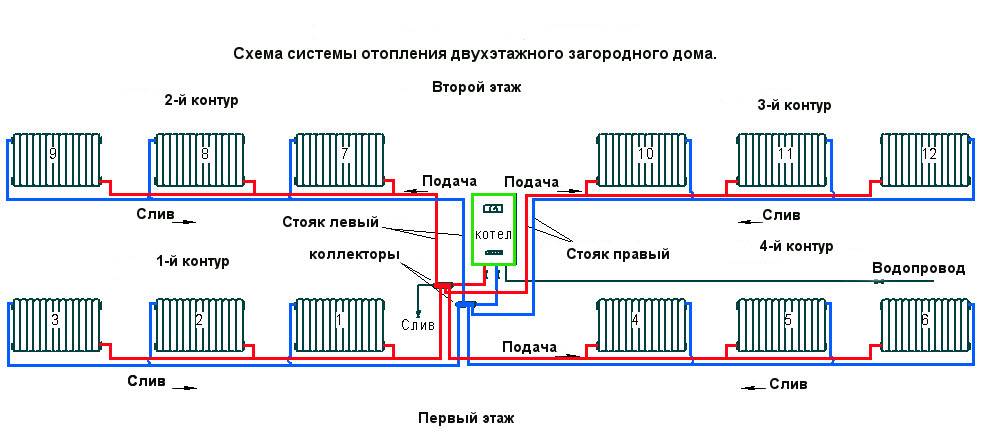

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

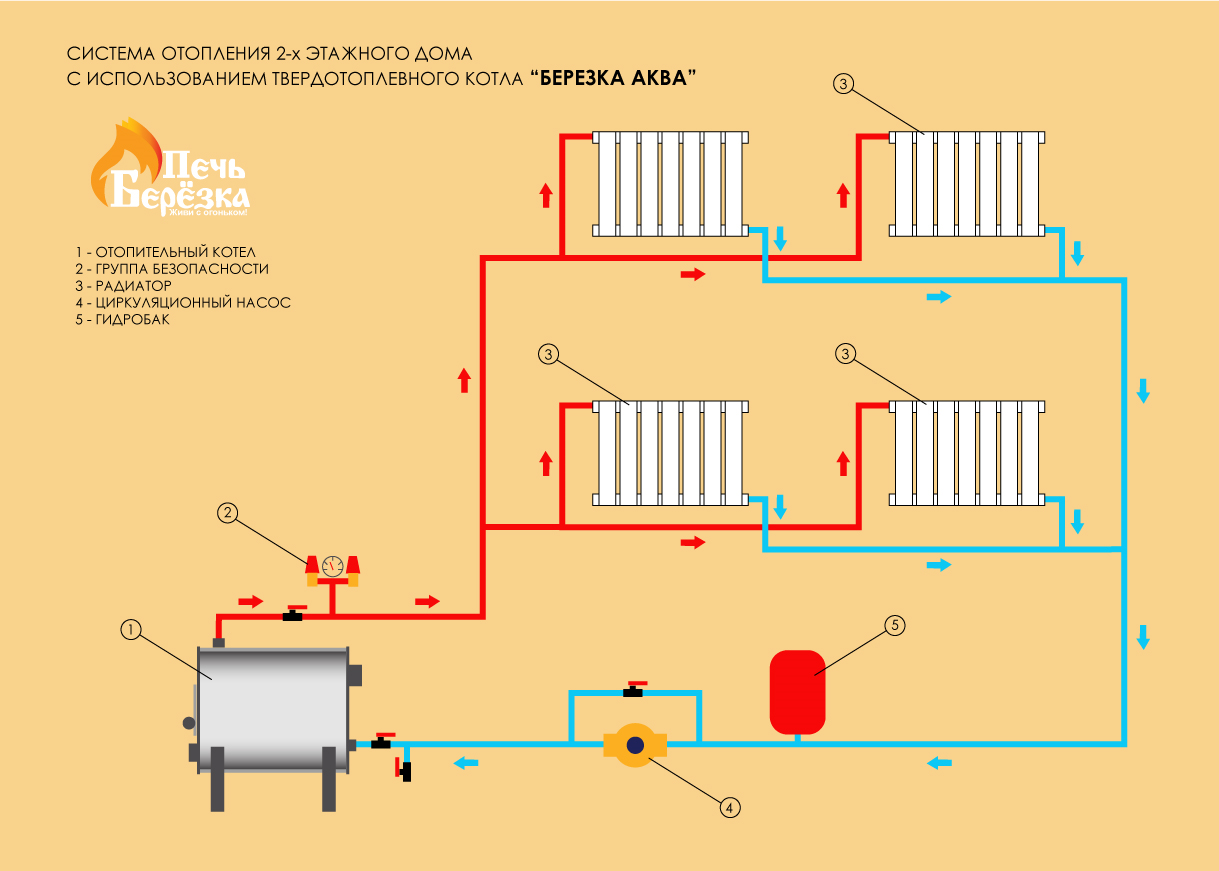

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

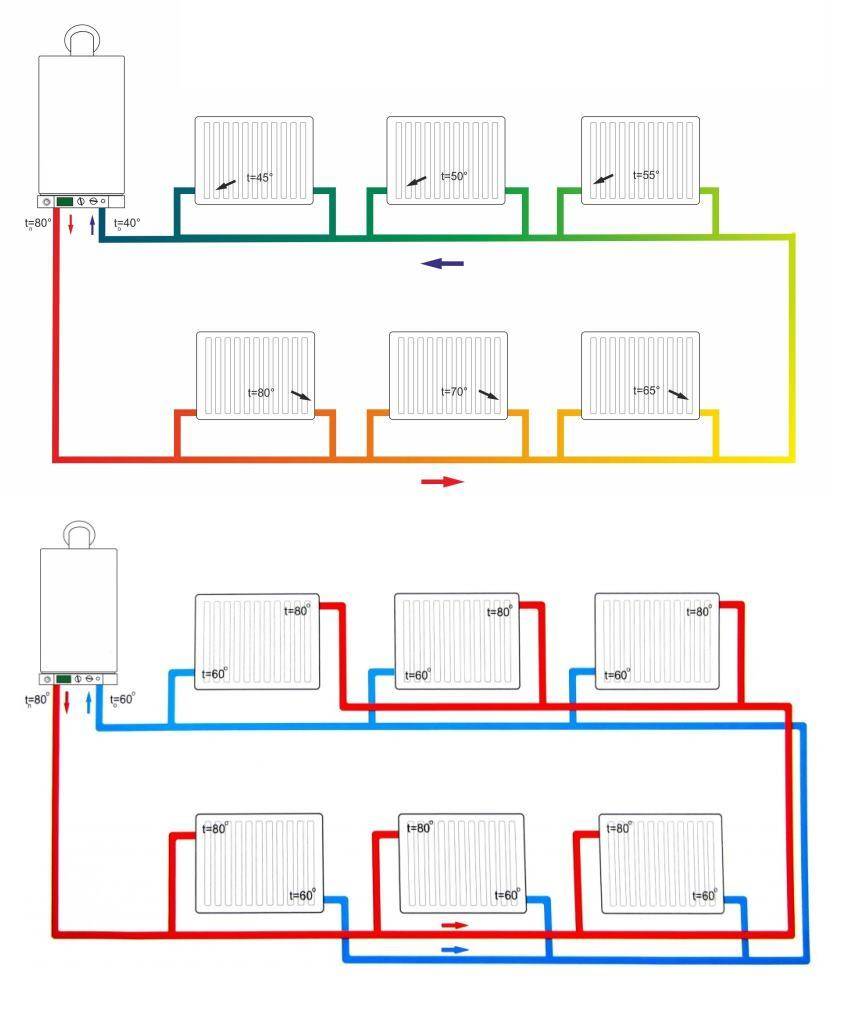

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

  1. Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.

  2. Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.

  3. Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

  1. Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.

  2. Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.

  3. Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.

Ленинградка или двухтрубная система отопления

Существует несколько методов установки отопительной системы. Основным компонентом в такой системе является котел, который производит тепло, а затем теплоноситель передается по трубопроводам к радиаторам, либо через естественное расширение жидкости при нагревании, либо при помощи циркуляционного насоса. Один из вариантов установки — это двухтрубная система отопления типа «ленинградка».

  •  Ленинградка
  • Система отопления из двух труб

 Ленинградка

Монтаж однотрубной системы отопления начали проводить ещё во времена советского союза. В те времена перед строителями ставилась задача обеспечить потребителей максимально дешёвым теплом, поэтому сборка контура проводилась в сжатые сроки с использованием минимального количества труб.

Теплоноситель в такой системе отопления с принудительной циркуляцией перемещается по замкнутому кругу от подачи к обратке котла. При этом к центральной магистрали в последовательном порядке подключаются радиаторы отопления. По реализации тепла ленинградку можно разделить на два основных вида:

  • с горизонтальным расположением стояков;
  • с вертикальным расположением транспортных магистралей.

Обратите внимание! Вертикальная обвязка используется для теплообеспечения многоэтажных жилых зданий. В данном случае теплоноситель перераспределяется из вертикального стояка, вода движется сверху вниз

Автономное отопление в частном доме реализуется при помощи горизонтальной схемы.

Главным минусом использования однотрубной отопительной системы считается невозможность регулирования температуры в отдельном помещении. Дело в том, что первые к подающему трубопроводу котла радиаторы прогреваются гораздо лучше остальных. Если немного перекрыть подачу теплоносителя в центре контура, то все последующие батареи останутся холодными.

В то же время к вертикальному стояку отопления не рекомендовано подсоединять более 10 отопительных приборов. В первых к котельной радиаторах температура теплоносителя будет находиться на уровне 100 градусах, на последних не больше 50 градусов. В однотрубной системе двухэтажного дома желательно использовать мощный циркуляционный насос, который повысит эффективность работы отопительной системы закрытого типа и создаст равномерное давление на всей протяжности центральной магистрали.

Основными плюсами использования ленинградки считаются:

  1. Возможность регулирования температуры в каждом отдельном помещении при помощи автоматических терморегуляторов, но такие приборы можно установить только в частном одноэтажном доме.
  2. Включение в систему запорной арматуры и байпасов позволяет проводить ремонт или замену радиаторов без слива воды с контура.
  3. На сборку центрального трубопровода идёт в два раза меньше материала, чем на монтаж двухтрубной отопительной системы.

Система отопления из двух труб

Обратите внимание! Принцип работы такой конструкции несколько отличается от вышеописанной. В отоплении открытого типа при нагреве теплоноситель начинает подниматься по стояку и транспортироваться до радиаторов, отдавшая тепло жидкость возвращается к котлу через обратку

Своё название двухтрубная система получила через соединение батареи с двумя трубопроводами, верхним подающим и нижним обратным. Главными достоинствами подобной обвязки считаются:

  • Равномерный прогрев всех отопительных приборов в жилом доме не зависимо от этажа. Для регулирования температурных показателей в отдельном помещении на батареи необходимо устанавливать терморегулятор.
  • При использовании полипропиленовых труб в указанной системе обогрева нет надобности устанавливать мощное оборудование. Здесь жидкость перемещается самотёком, при слабом напоре воды в контур монтируют маломощный насос.
  • Использование байпаса и запорной арматуры позволяет проводить замену или ремонт вышедших из строя радиаторов отопления.

Как можно понять двухтрубная схема намного эффективнее ленинградки, но и у этой системы есть слабые места. Одним из её недостатков считается сложность сборки контура и необходимость в использовании многочисленных деталей. В связи с этим монтаж двухтрубного контура обойдётся намного дороже от установки однотрубного аналога.

Что выбирать каждый потребитель вправе решать самостоятельно. Так однотрубная обвязка хорошо себя показала в эксплуатации для небольшого загородного дома или многоэтажной постройки до 5 этажей. В остальных случаях рекомендовано выбирать двухтрубную систему. Если возникли вопросы по монтажу или составлении схемы отопления оставьте заявку на сайте или позвоните по номеру +7 (926) 966-78-68 (мастер по отоплению Дмитрий)

Принцип работы

Однотрубная схема предусматривает образование замкнутого закольцованного контура отопления. Это удобно в случае двухэтажного дома, т.к. трубопровод проходит по периметру строения. Тепло поступает сначала к ближайшим радиаторам от котла, постепенно достигая самых дальних отопительных приборов.

Теплоносителем в однотрубной схеме отопления может выступать вода или антифриз. Применение антифриза необходимо в тех домах, где котел работает зимой периодически.

В современной однотрубной системе отопления используются такие элементы, как:

  • радиаторные регуляторы;
  • балансировочные вентили;
  • термостатические клапаны;
  • шаровые краны.

Они позволяют тщательно сбалансировать подачу тепла в разные помещения. В одной комнате можно достичь температуры 25 градусов, а в другом помещении ограничиться 15 градусами.

Существуют разные схемы монтажа системы однотрубного отопления. Схема под названием “Ленинградка” предусматривает прокладку трубопровода в полу или непосредственно над ним. Магистраль монтируется горизонтально с незначительным уклоном в сторону движения теплоносителя. Радиаторы могут устанавливаться на одном уровне. Радиаторы должны комплектоваться кранами Маевского для удаления из системы воздушных пробок.

Для работы однотрубной отопительной схемы в двухэтажном доме требуется установка циркуляционного насоса. Тогда подачу горячей воды на верхний этаж можно производить по трубам меньшего диаметра. Это и дешевле, и эстетичнее. Но для бесперебойной работы такой отопительной системы требуется надежная подача электроэнергии для питания насоса.

Преимущества однотрубной системы отопления

У однотрубной схемы подключения отопления имеются определенные преимущества перед двухтрубной системой.
В отопительной конструкции с одной трубой можно охватить одним замкнутым кольцом весь внутренний периметр дома. Владельцу не придется подстраиваться под планировку помещений.

Так как от подачи котла и до его обратки идет одна магистраль, удается значительно сэкономить при покупке труб. От трубопровода делаются отводы к батареям, подогреву пола, полотенцесушителю и циркуляционному насосу.
Трубу можно провести под полом и дверными проемами. В результате в каждую комнату можно завести отопительный контур, не нарушив привлекательности интерьера.

Основные недостатки системы

Однотрубная система отопления. Нажмите на фото для увеличения.

При выборе однотрубной схемы отопительной системы необходимо знать о главных недостатках.

При последовательном подключении радиаторов возникает проблема регулировки температуры теплоносителя в разных комнатах. Если в ближайшей к котлу комнате уменьшить интенсивность отопления, то температура понизится и в остальных комнатах.

Чтобы отопление однотрубное прогревало все помещения, требуется более высокое давление для циркуляции жидкости. Для двухэтажного дома необходима обязательная врезка мощного электрического насоса, что ведет к увеличению энергозатрат.

Повысить надежность работы отопительной системы одноэтажного дома можно с помощью коллектора разгона. Его задача заключается в повышении циркуляции воды в система.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафу После выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки – лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей – современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопления В лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы – для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Плюсы лучевой системы отопления

  • Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
  • Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки – тем самым получая комфортную температуру отдельно в каждом помещении.
  • Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого “запитано” отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкаф У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).
