Габариты автоматических выключателей для монтажа на DIN-рейку

Ограничитель на din рейку – удобство монтажа

Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.

Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)

Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

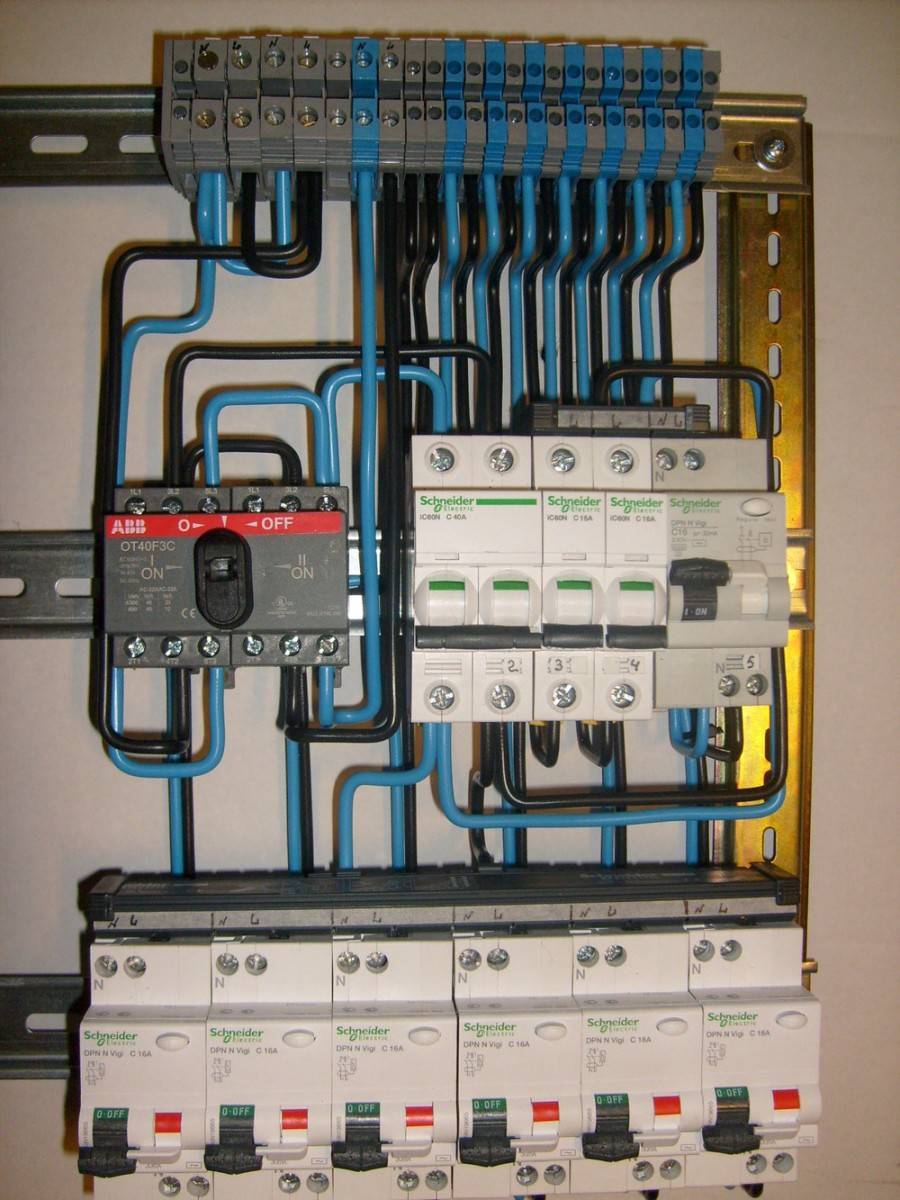

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.

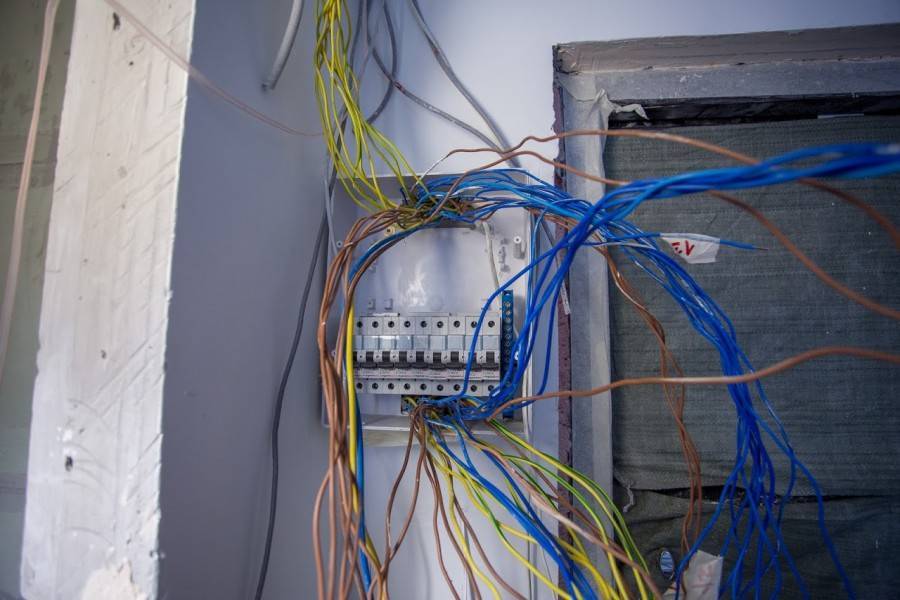

Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.

Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.

Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.

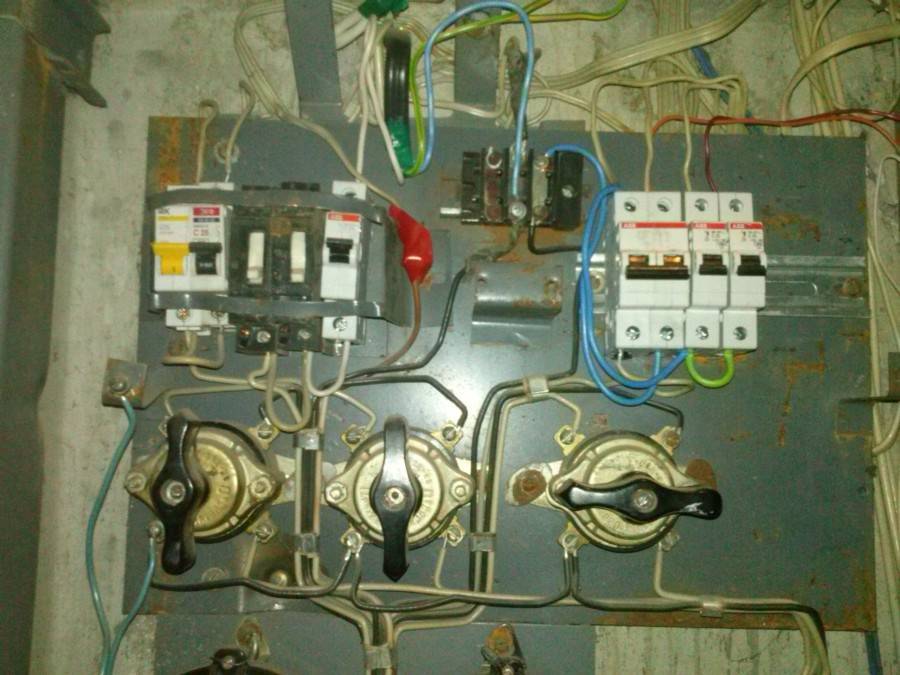

А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.

Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.

Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.

Как зафиксировать автоматы ограничителем

Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.

На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.

Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.

Похожие материалы на сайте:

• Щит для квартиры hager cosmos
• Ужас в этажном щите

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

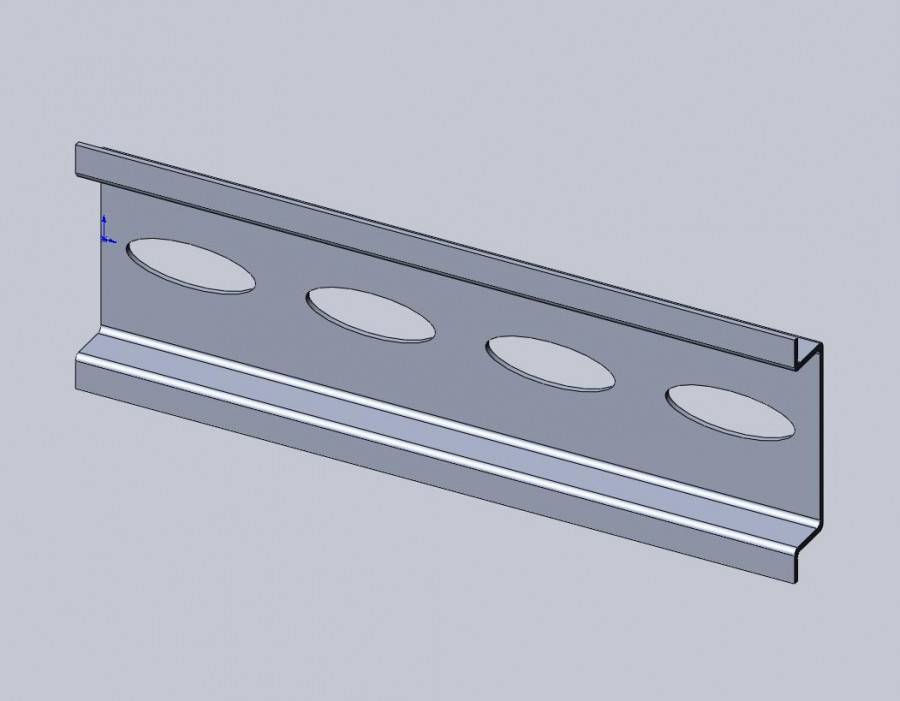

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

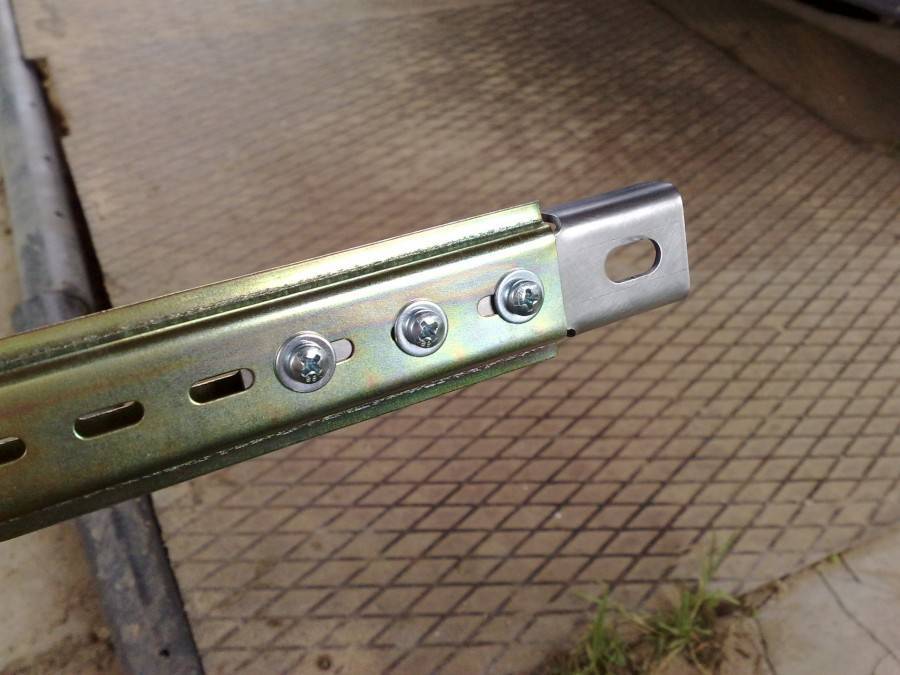

Существуют еще небольшие различия в способе изготовления, планки могут быть:

• С отверстиями.
• Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

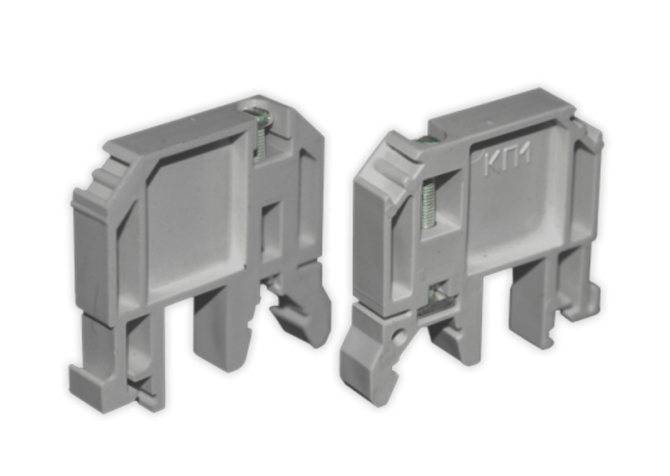

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.
Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.
Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.
Распределительные блоки. Нужны для распределения питания

Особую важность обретают в трехфазном щите.

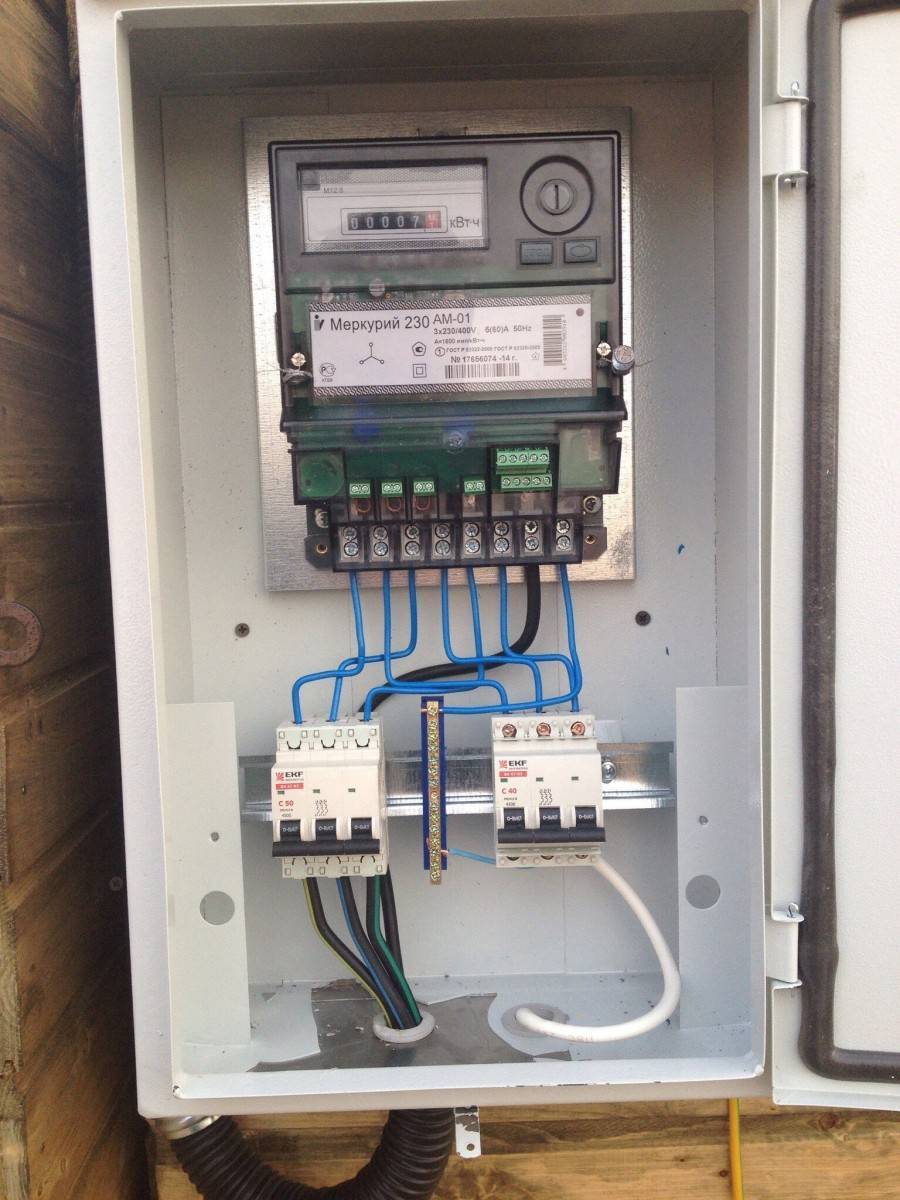

Счетчик. Благодаря ему можно отслеживать суммарное потребление щита

Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

Ширина модуля автомата: крепежная рейка в шкафу

В щитках, которые используются для монтажа любой модульной аппаратуры, нередко фиксация происходит за счет оформления наружных отверстий, имеющихся в крышке под реально установленное количество коммутационной техники. Для этого отверстия под наружной частью аппаратуры открываются не до конца, и их часть закрыта беспрепятственно удаляемыми шторками.

Виды ДИН-реек:

• Самая распространенная ДИН-рейка имеет оформление ТН-35-7,5. Она 35 мм в ширину, и высотой 7,5 мм.
• Не редко встречается модификация с высотой рейки 15 мм (ТН-35-15), которая используется в навесных и напольных щитках. Такие рейки называют моделями Ω-типа, потому, что они в профиль очень похожи на такую букву.
• Кроме этого, существует еще разновидность рейки типов «С» и «G». По краям они выгнуты внутрь, а не наружу. Их используют при монтаже аппаратуры, требующей таких параметров.

В процессе установки прибора главным является правильно выбрать тип ДИН-рейки, которая подойдет в вашем частном случае.

Конструкция и характеристики

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

1. Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
2. С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

• длина (с заземлением): 44 мм, 18 мм;
• высота (с заземлением или без): 45 мм;
• расстояние между краями: 76 мм, 77 мм;
• толщина: 64 мм, 66 мм.

Виды

И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:

• вес;
• прочность;
• сила проводимого тока через клеммы;
• материал: сталь и алюминий;
• перфорация: сплошная и регулярная;
• насечка: либо есть, либо нет.

И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

1. Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
2. С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
3. G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.

Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.

Технические характеристики выключателей S201 P С

Общие сведения	Стандарты	ГОСТ Р 50345-2010 (МЭК 60898-1),ГОСТ Р 50030.2-2010 (МЭК 60947-2)
UL 1077, CSA 22.2 № 235
Количество полюсов	1P
Характеристика срабатывания	C
Номинальный ток In	А	0,2…63 A
Номинальная частота f	Гц	50 / 60 Гц
Номинальное напряжение изоляции Ui согл. IEC/EN 60664-1	В	250 В перем. тока (фаза-земля),500 В перем. тока (фаза-фаза)
Категория перенапряжения	III
Степень загрязнения	2
Данные согл. IEC/EN 60898-1 (за исключением данных согл. IEC/EN 60898-2)	Ном. рабочее напряжение Un	В	1P: 230 В перем. тока, 220 В пост. тока
Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax )	В	1P: 253 В перем. тока, 250 В пост. тока
Мин. рабочее напряжение	В	12 В перем. тока — 12 В пост. тока
Номинальная наибольшая отключающая способность Icn	кА	≤ 25 A: 25 кА, 25 A: 15 кА
Класс ограничения энергии (B, C до 40 А)	3
Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс)	кВ	4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м)
Испытательное напряжение изоляции	кВ	2 кВ (50 / 60 Гц, 1 мин.)
Температура калибровки расцепителя	C	30 C
Электрическая износостойкость	операций	In < 32A: 20 000 операций (перем. ток), In ≥ 32 A: 10 000 операций (перем. ток); 1 000 операций (пост. ток) (1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A), (1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In > 32 A)
Данные согл. IEC/EN 60947-2	Номинальное рабочее напряжение Ue	В	1P: 230 В перем. тока
Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax)	В	1P: 253 В перем. тока
Мин. рабочее напряжение	В	12 В перем. тока — 12 В пост. Тока
Номинальная предельная наибольшая отключающая способность Icu	кА	≤ 25 A: 25 кА≥ 32 A: 15 кА
Номинальная рабочая наибольшая отключающая способность Ics	кА	≤ 25 A: 12,5 кА≤ 32…40 A: 11,2 кА50, 63 A: 7,5 кА
Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс)	кВ	4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м)
Испытательное напряжение изоляции	кВ	2кВ (50 / 60 Гц, 1 мин.)
Температура калибровки расцепителя	C	55 C
Электрическая износостойкость	операций	In < 32A: 20 000 операций (перем. ток),In ≥ 32 A: 10 000 операций (перем.ток);1 000 операций (пост. ток)(1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A),(1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In ≥ 32 A)

Как установить?

Инструкция для установки din рейки проста:

Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Таблица номинального тока S203 С

Количество полюсов	Номинальный ток	Кол-во модулей	Серия	Артикул производителя
In A
3P	0.5	3	S203 C0.5	2CDS253001R0984
3P	1	3	S203 C1	2CDS253001R0014
3P	1,6	3	S203 C1.6	2CDS253001R0974
3P	2	3	S203 C2	2CDS253001R0024
3P	3	3	S203 C3	2CDS253001R0034
3P	4	3	S203 C4	2CDS253001R0044
3P	6	3	S203 C6	2CDS253001R0064
3P	8	3	S203 C8	2CDS253001R0084
3P	10	3	S203 C10	2CDS253001R0104
3P	13	3	S203 C13	2CDS253001R0134
3P	16	3	S203 C16	2CDS253001R0164
3P	20	3	S203 C20	2CDS253001R0204
3P	25	3	S203 C25	2CDS253001R0254
3P	32	3	S203 C32	2CDS253001R0324
3P	40	3	S203 C40	2CDS253001R0404
3P	50	3	S203 C50	2CDS253001R0504
3P	63	3	S203 C63	2CDS253001R0634
3P	80	3	S203 C80	2CDS253001R0804
3P	100	3	S203 C100	2CDS253001R0824

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями». В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Типы дин реек

Согласно ГОСТ 60715 выпускаются монтажные рейки трёх типоисполнений:

• ТН типа (ТН 15, ТН 35, ТН 75);
• С типа (с 20, С30, С40, С50);
• G типа (G 32).

Подробно о типах реек можно почитать в ГОСТ это не важно. Для практики важно, что иметь дело вы будете с рейками ТН типа, профиль которых виден на рисунках. Для элекроцепей квартиры и дома, используется ДИН рейка шириной 35 мм (ТН 35), с высотой полочки 7,5 мм. Отличаются типы реек по толщине профиля (от 1 до 1,5 мм), и диаметрам установочных отверстий (4 мм, 5 мм), которые хорошо видны на рисунках

Это интересно: Соединение автоматов в щитке гребенкой и перемычками

Что такое ДИН-рейка в электрике, согласно ГОСТ: особенности крепления счетчика и других приборов

Одним из основных преимуществ современных распределительных и комплектных устройств можно считать их компактность. А появление на рынке DIN-рейки позволило совершенно изменить внутреннюю начинку щитовой, оснащенную электромонтажным оборудованием. Еще совсем недавно в состав домашнего электрощитка входил только лишь один счетчик с двумя пробками, однако сегодня такая конструкция считается примитивной, и опасной для жизни.

Данную компактность обеспечило появление на рынке и широкое внедрение в действие модульной, унифицированной техники. То есть, все элементы: реле, счетчики, пускатели, УЗО, напоминают детали, входящие в состав детского конструктора, легко собирающегося в разны элементы.

Особенности ДИН-рейки:

• Ее изготавливают в виде перфорированного сложного металлического профиля;
• В продаже можно найти алюминиевые или же стальные гальванизированные дин-рейки, которые отличаются весом, силой тока и прочностью;
• DIN-рейки бывают сплошными и перфорированными.
• На некоторые из них для облегчения разделки может быть нанесена насечка.

Также DIN-рейка на рынке различается по виду профиля. Их формат напоминает буквы латинского алфавита, согласно которых они и маркируются – С, Ω и G типа.

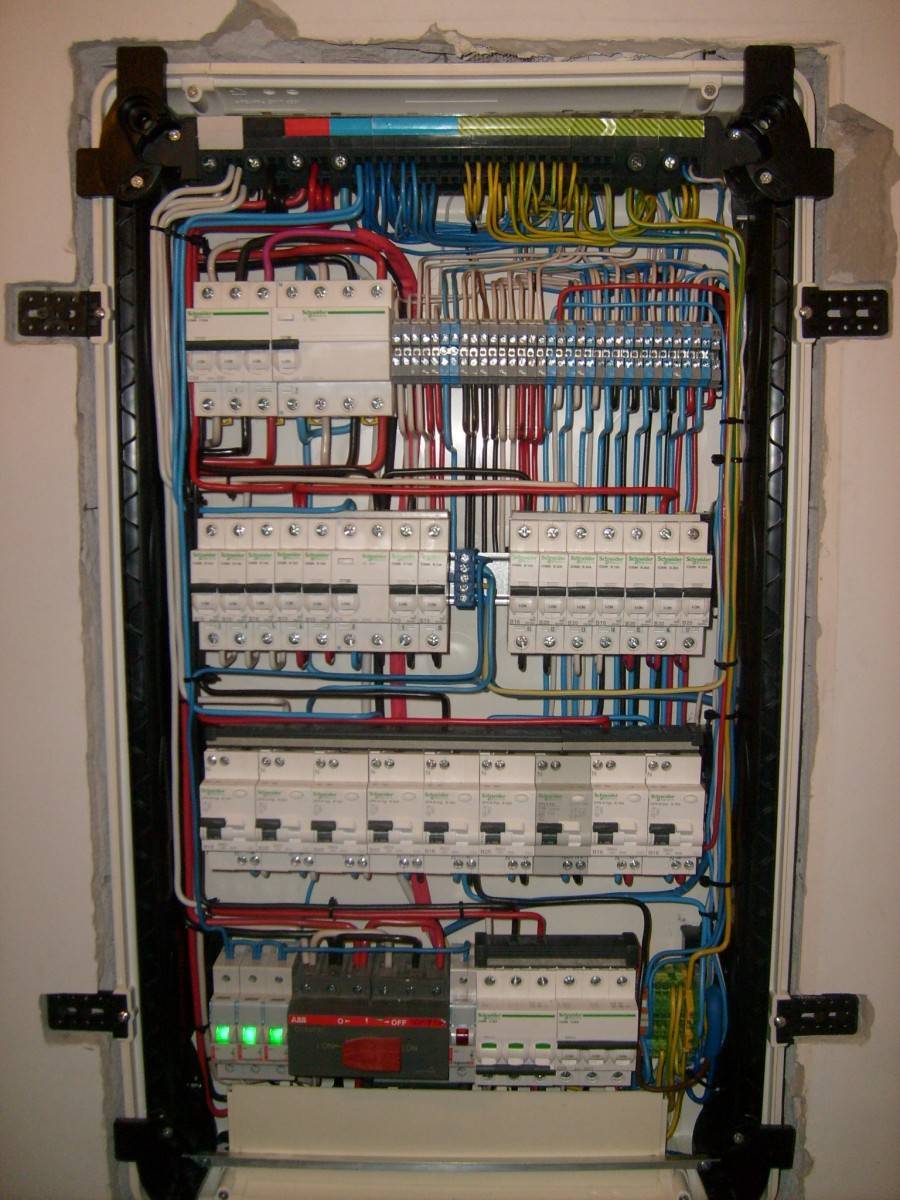

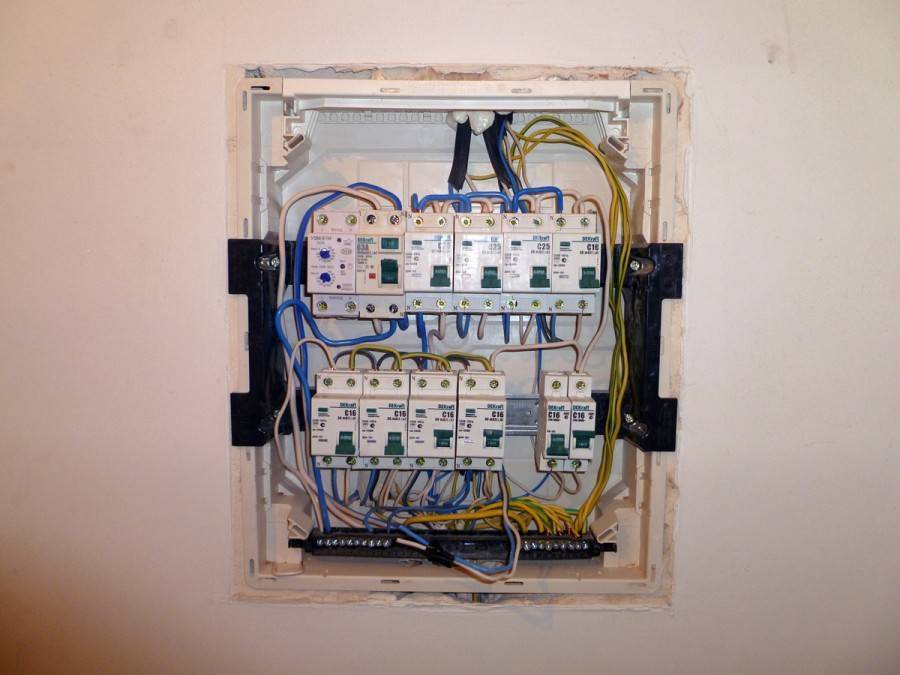

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

• розетки в спальне;
• розетки в гостиной;
• розетки в детской;
• розетки в санузле;
• розетки на кухне;
• розетки в коридоре и прихожей;
• подключение стиральной машины;
• подключение бойлера;
• подключение кондиционера;
• подключение электроплиты;
• освещение в спальне;
• освещение в гостиной;
• освещение в детской;
• освещение на кухне и санузле;
• освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Крепление автоматов защиты на рейке монтажной

ДИН-рейка она же рейка монтажная устанавливается в электрический щит на два болта. Возможно закрепить ее на стене.

У современных автоматов защиты, устройство автомата предусматривает защелку для DIN-рейки на тыльной стороне.

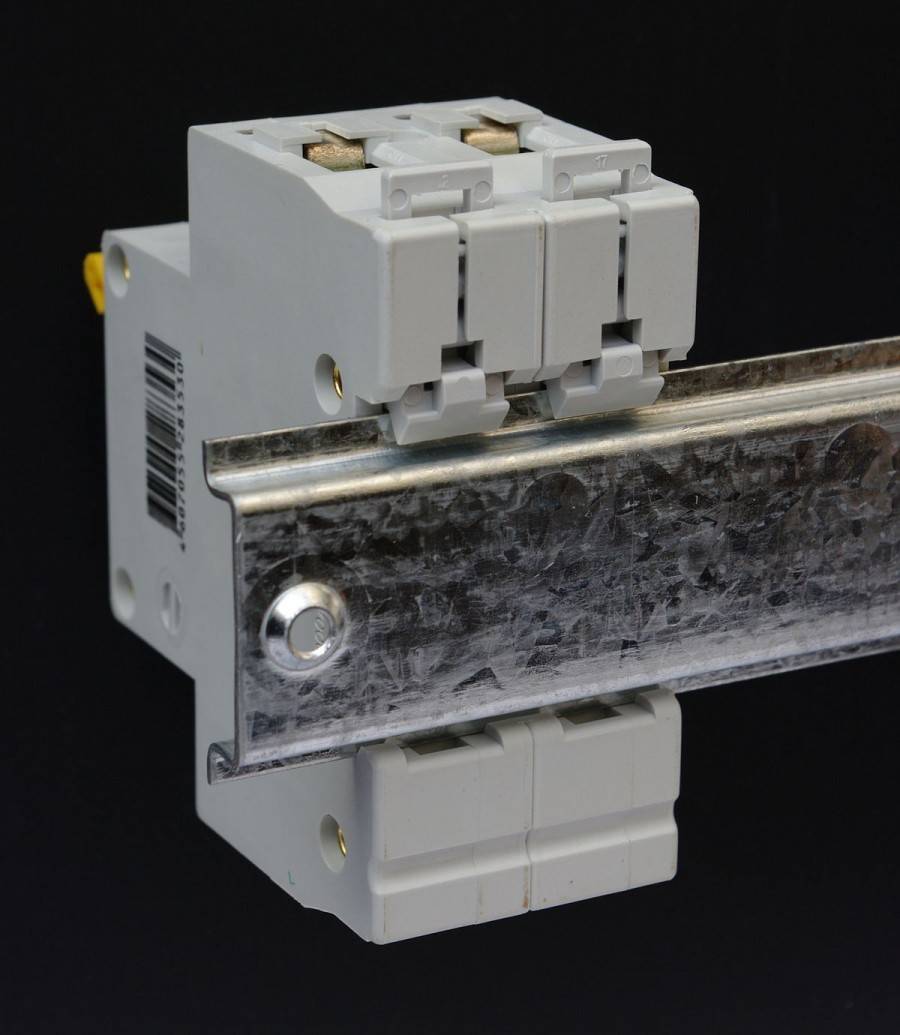

• Защелка отодвигается вниз.
• Автомат ставится на рейку, цепляясь верхними выступами.
• Защелка закрывается (Click на фото).
• Снимается автомат защиты в обратной последовательности. Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат.

Давайте посмотрим, как обходились без немецкого изобретения. Или оно не немецкое?

Преимущества

более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам . Купив выключатели ABB S203 C в , вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей. Вернуться к списку

Система разъемного монтажа электрооборудования

Базовый элемент системы Smissline – цоколи двух размеров для установки шести и восьми стандартных модулей, которые обычно монтируют на стандартную DIN-рейку. Соединяя модули между собой, можно получить основание практически любой длины. Ограничение по высоте – 2 м (высота стандартного распределительного шкафа).

В цоколи укладываются токопроводящие шины (10×3мм). Потребитель может сам сформировать 3-проводную (L1, L2, L3), 4-проводную систему (L1, L2, L3, N) или систему питания постоянного тока. Помимо основных шин питания в цоколи могут быть установлены две вспомогательные шины (5×2мм) для питания модулей сигнальных или дополнительных контактов приборов защиты или, например, цепей управления контакторов.

Питание шин осуществляется через вводные терминалы с номинальным током от 160 до 200 А или с использованием аппаратов защиты – УЗО, автоматических выключателей и т.п. Если шинная система подключена через защитный аппарат, то при этом и вся шинная система также оказывается защищенной.

В распределительном шкафу собранная шинная система может быть установлена как горизонтально (традиционно), так и вертикально. Её вертикальное размещение значительно экономит внутреннее монтажное пространства и обеспечивает подвод питания к шкафу как сверху, так и снизу. Все это, наряду с отсутствием специальных отходящих терминалов (отходящие провода подключаются непосредственно к аппаратам защиты), облегчает проектирование и сокращает время монтажа.

Электронные каталоги

• Каталог ABB Basic M, E (модульные устройства и боксы)
• System pro M compact и другие модульные устройства
• Селективные автоматические выключатели Cерия S 750 DR
• Устройства защиты от импульсных перенапряжений OVR
• Модульные контакторы ESB
• Выключатели, кнопки и светодиодные индикаторы серии E210
• Система измерения токов CMS
• M2M Показатели эффективности
• Smissline – система разъемного монтажа электрооборудования
• Электрооборудование для жилых помещений и офисов

Габариты автоматических выключателей для монтажа на DIN-рейку

Под дин-рейкой понимается специальная крепежная планка, размещаемая в распределительных шкафах и в подобных им сборных конструкциях. Основное ее назначение – служить основанием для крепления УЗО, автоматических выключателей и других защитных устройств, обслуживающих силовую линию питания. Дин-рейка стандартного размера может вместить сразу несколько образцов приборов различного класса, включая мощные магнитные пускатели. Все зависит от того, какова конкретная ширина модульного автомата, определяемая его функциональным назначением.

1. Виды дин-реек
2. Особенности применения
3. Размеры и способ установки
4. Расчет ширины модуля
5. Материалы для изготовления и нагрузочные характеристики
6. Нагрузочные характеристики
7. Как выбрать рейки для установки в шкаф

Виды дин-реек

Установка автоматического выключателя на din-рейку

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

• рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
• изделия класса «C» (C20, 30, 40, 50);
• планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;

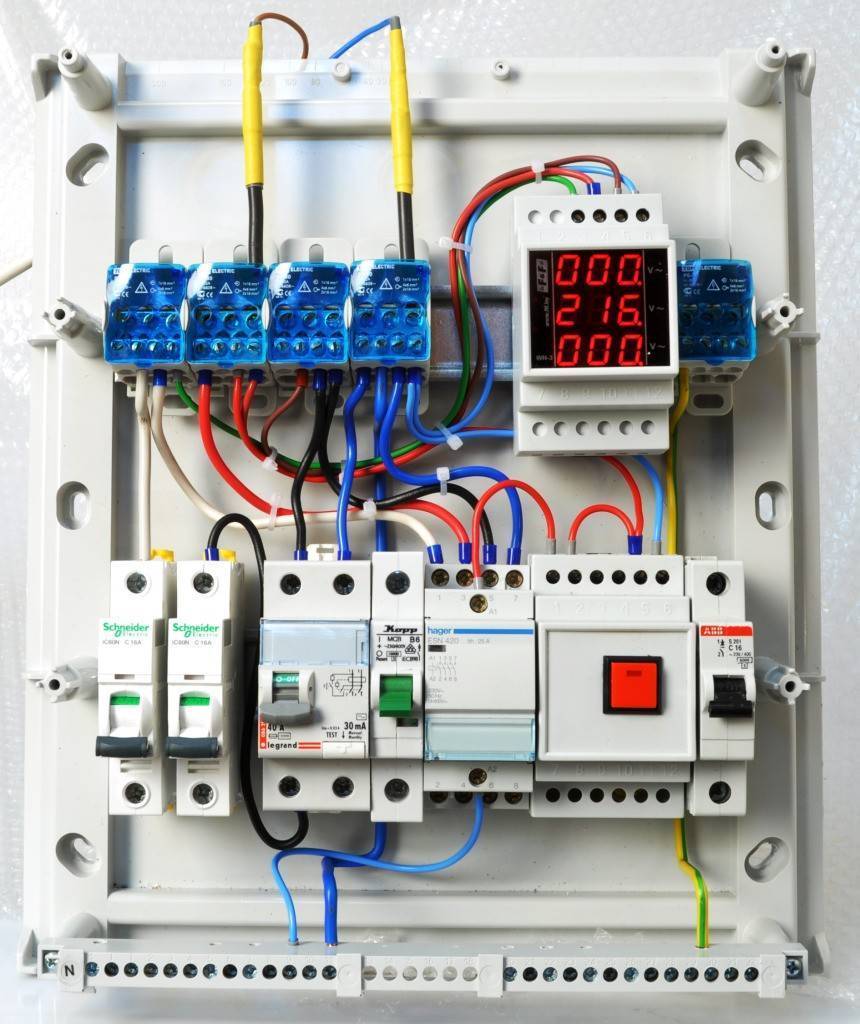

• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Нагрузочные характеристики дин реек

Как видим на фото выше, DIN рейка профильное изделие и априори рассчитано на высокие весовые нагрузки по сравнению с простой пластиной. Однако есть нагрузочные характеристики дин реек, которые нужно знать.

• Алюминиевые рейки толщиной 1 мм, рассчитаны на установку отдельных модульных устройств, типа автоматы защиты, узо, блоки питания. Перед применением режется на короткие отрезки.
• Алюминиевые рейки толщиной 1,1 мм, рассчитаны на установку одиночного модульного оборудования рядами.
• Алюминиевые рейки толщиной 1,4 мм, рассчитаны на установку модульного оборудования любого веса.

Стальные рейки толщиной 1,0 мм, нагрузочный аналог алюминиевой рейки 1,5 мм выдерживают максимальные нагрузки и не имеют ограничений по монтажу.

Замечу, что производители электрических щитов, могут комплектовать щиты рейками с другими профилями. Смотрим фото:

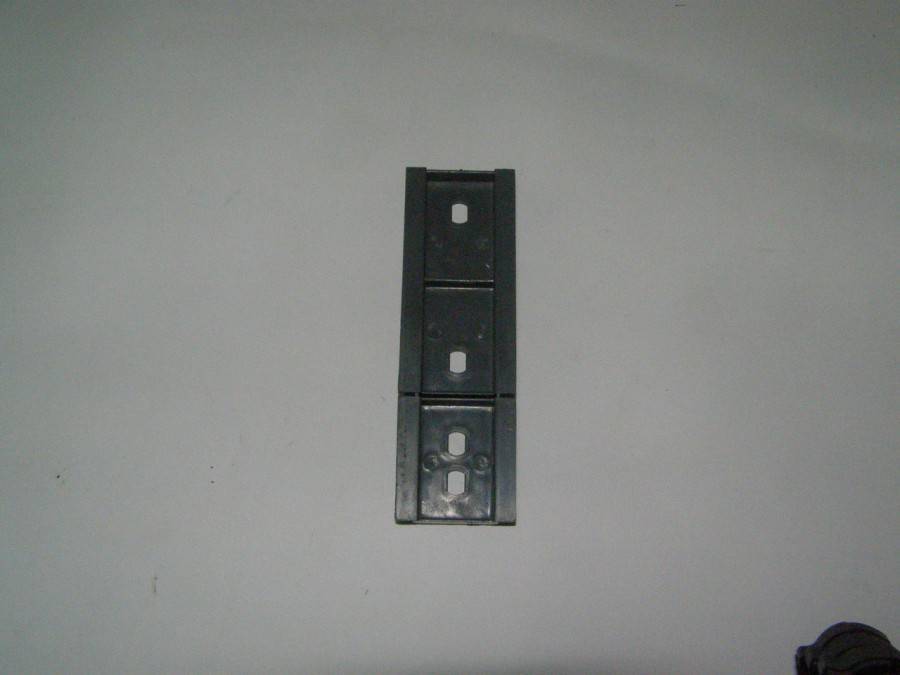

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

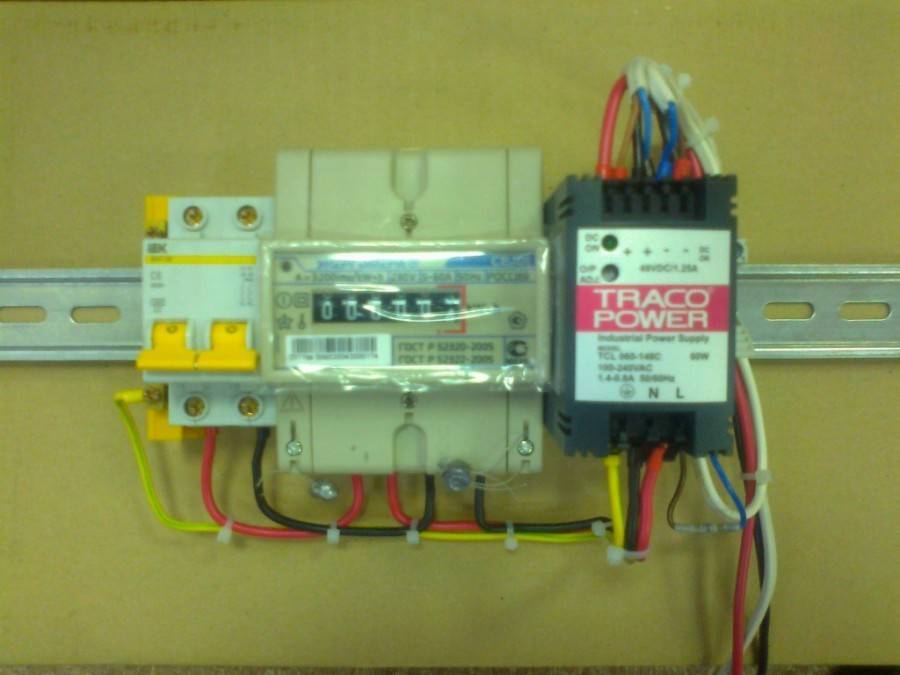

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

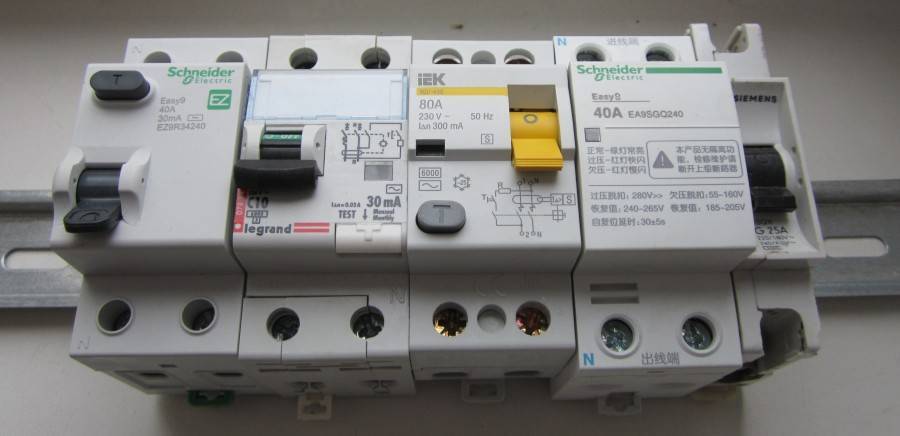

• автоматических выключателей;
• дифференциальных автоматов;

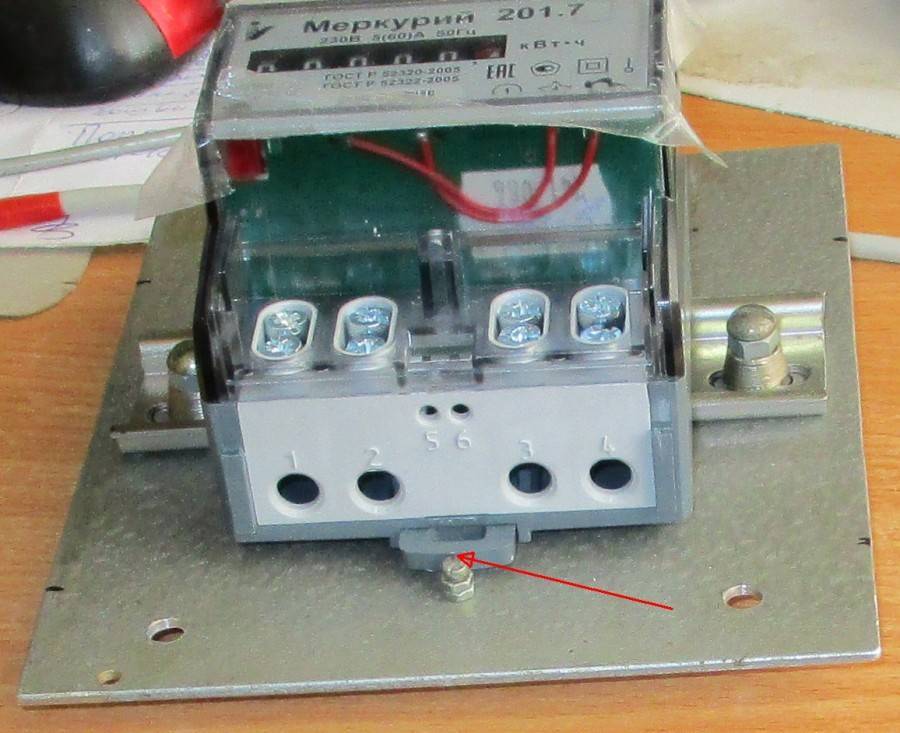

• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;
• электророзеток;
• коммутационной аппаратуры.

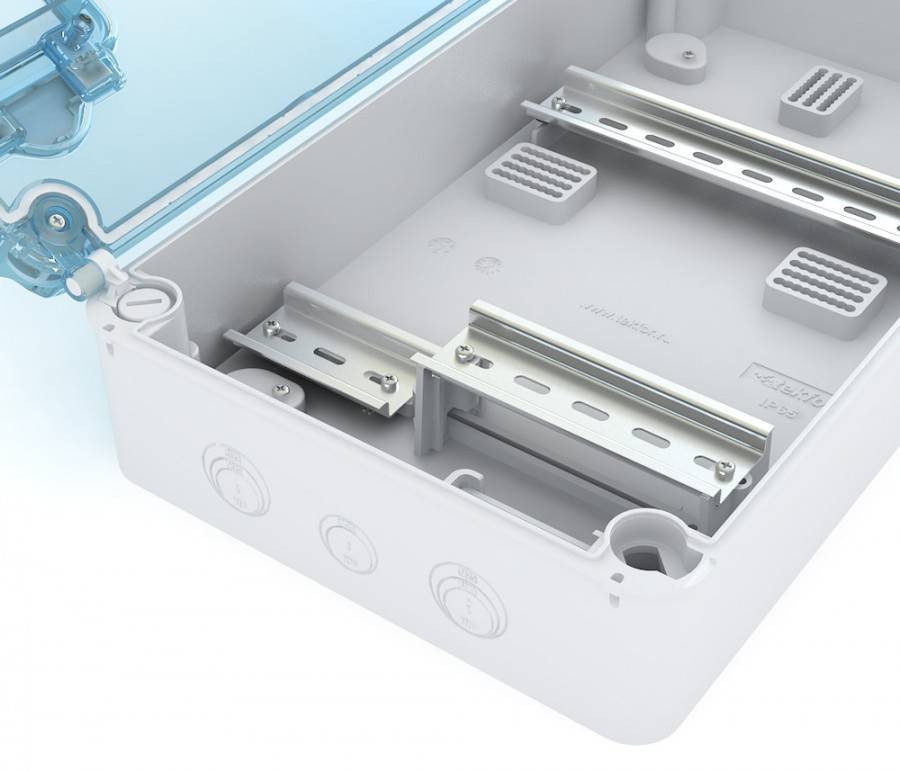

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

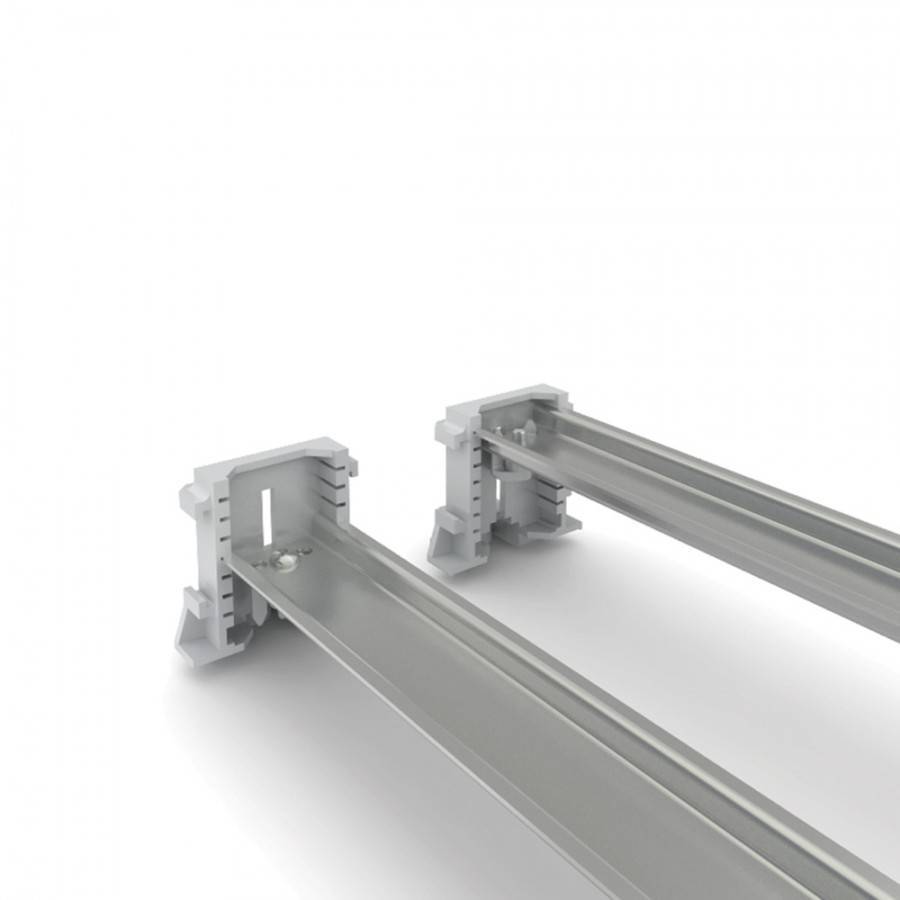

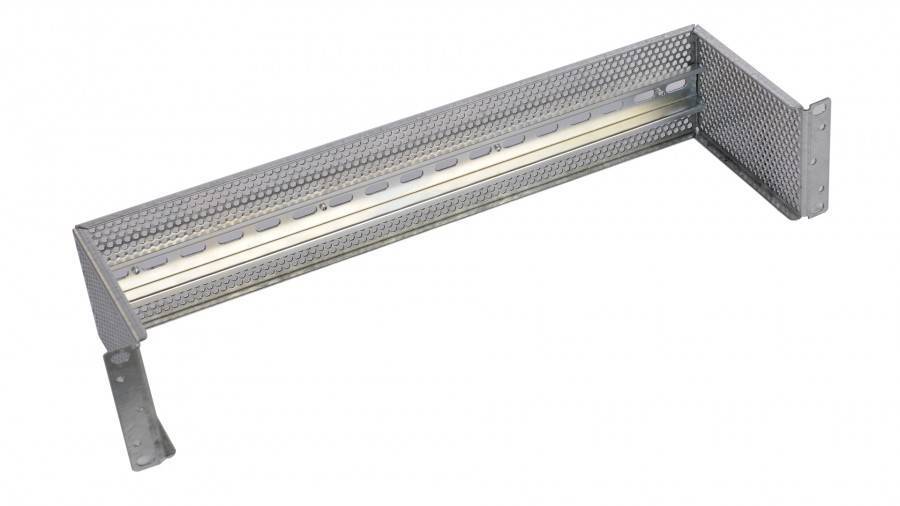

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая – ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.
