Как подобрать сечение провода для соединения автоматов в щитке

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

Используется следующая гамма:

Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Выбор провода

При установке в щиток устройств защиты кажется, что внутри остаётся много места, но это не так. Его полностью займет провод для сборки щита и отходящие кабеля. Поэтому необходимо выбирать провода минимального диаметра.

Этому требованию отвечают медные токопроводящие жилы, имеющие меньшее сечение при одинаковом допустимом токе по сравнению с алюминиевыми проводниками.

Кроме того, алюминиевые провода чаще обламываются при подключении, поэтому при использовании алюминиевого провода для сборки электрощита необходимо оставлять запас по длине большего размера, что дополнительно «съедает» свободное место.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.

Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

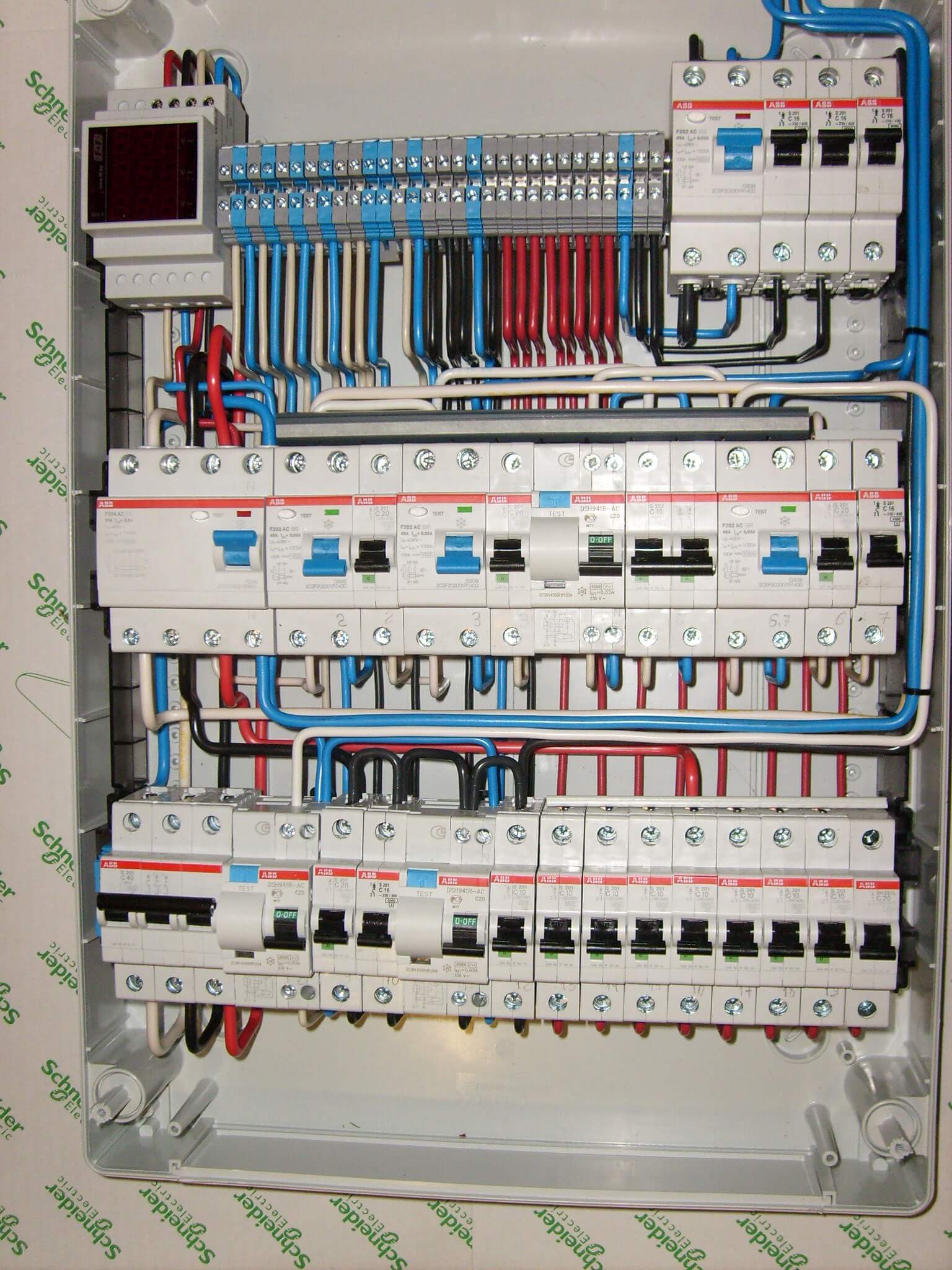

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Какой провод использовать для сборки щита

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

  • прибор учета (счетчик электроэнергии).
  • автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
  • УЗО и дифавтоматы;
  • таймеры;
  • реле напряжения;
  • реле контроля фаз;
  • другая автоматика.

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

  • однофазную;
  • трёхфазную.

По способу монтажных работ:

  • используя гребёнку, то есть шину;
  • через перемычки из электропровода одножильного типа;
  • через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть. Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Общие принципы выполнения разводки в щитке

Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии

Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен

В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию

Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.

Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.

Это интересно: Орех для соединения проводов — маркировка и правила пользования

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Общая информация по строению и материалу изготовления жил кабеля

Здесь информация, которой владеют многие, ограничивается лишь разницей между алюминиевым и медным кабелем. Причём она довольно скудна и, порой, ошибочна. Дело в том, что алюминий, помимо малого срока службы, ещё и очень ненадёжен. Достаточно перегнуть его несколько раз и жила переломится. Единственным его достоинством является дешевизна, но этот критерий в электротехнике должен стоять на последнем месте, а значит, остановиться следует на меди.

Алюминиевые провода довольно ненадёжны

Медные кабели и их модификации

Такие жилы идеальны не только для сборки распределительных щитов, но и вообще для любого электромонтажа. Однако не следует забывать, что такие кабели могут быть жёсткими и гибкими. Вторые значительно проще в электромонтаже, но имеют большую стоимость. Ещё одним их недостатком перед жёсткими жилами можно назвать невозможность их фиксации в винтовых клеммах без предварительной подготовки. Речь идёт о лужении или обжимке наконечником при помощи кримпера.

Такие жилы необходимо обжать или облудить перед коммутацией

Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка

Если смотреть с точки зрения удобства, то при монтаже лучше использовать гибкие кабели, однако и здесь всё не однозначно. При использовании жёстких жил, их укладка немного сложнее, но при этом упрощается создание качественных контактов на соединениях с автоматикой и шинами, как нулевой, так и заземляющей. К тому же, тщательно проложив всё один раз, больше мастер к этой работе возвращаться не будет. А вот при использовании гибкого кабеля возникает проблема некачественных соединений, которые впоследствии обязательно начнут греться, что недопустимо при сборке силовых шкафов или щитков освещения.

Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют  и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или  ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Работы, связанные с электричеством, требуют высокого уровня подготовки мастера. Аварийную ситуацию могут создать как некачественные комплектующие или недостаточная образованность электрика, так и неправильно подобранные провода.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Итак, что-то мы увлеклись. Давайте переходить к делу

Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

  • Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
  • Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

  • Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
  • В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
  • Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

  • ВВГ;
  • NYM;
  • ПУНП;
  • ВБбШв.

ВВГ

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

NYM

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

ПУНП

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

Монтаж электрощита на стену по ГОСТ

При установке щитка электрики руководствуются требованиями ГОСТ, согласно которым:

  • щиток должен быть выполнен из не проводящего ток и негорючего материала (металла, покрытого краской, или специального пластика);
  • дверца и корпус щитка должны быть заземлены и иметь «ушки», предназначенные для опломбирования;
  • заполнение щитка должно соответствовать предписаниям технической документации, в которой указывается количество защитных аппаратов и их номинальный ток;
  • корпус щитка должен быть помечен знаком электрической опасности с указанием номинального напряжения.
