Как устроена электрическая пробка старого образца и где она применяется

Как включить пробки

Если в квартире выбило пробки, надо разобраться как их включить. Для начала надо знать, что пробка может включаться только после выявления причины. В некоторых случаях выбивающий пробки прибор может находиться в неисправном состоянии. В таком случае преждевременное включение устройства защиты способна вызвать повторное срабатывание

Поэтому очень важно определить из-за чего сработали пробки

При нахождении причины смонтированную систему электроснабжения стоит разделить на две части:

  • Электропроводка и все устройства внутри электрощитка;
  • Бытовая техника и другие устройства, подключенные к розетке, освещение.

Для начала стоит снять нагрузку с сети. Для этого следует вынуть из розеток все подключенные устройства

Внимание стоит обратить не только на микроволновку и духовку, находящуюся на виду и подключенную к открытым розеткам. Если есть скрытые розетки, к ним также придется получить доступ

Вынимая вилки из розеток, стоит обратить внимание на состояние вилки и сетевого шнура. Не должно быть следов оплавления, неприятного запаха

Это явный признак того, причина кроется в данном месте. Даже если причиной срабатывания стало неисправное состояние водонагревателя, поврежденную розетку стоит заменить на новую.

Отключив электроприборы и оценив состояние розеток, состоит проверить состояние электропроводки и устройств защиты. Для этого надо иметь в наличии специальные приборы, которые позволят оценить сопротивление изоляции кабеля. С помощью подобных измерений можно будет определить месторасположение участка, на котором происходит короткое замыкание.

Если все хорошо, стоит попробовать включить пробки. При отсутствии специальных приборов можно произвести повторное включение. Однако в этом случае велика вероятность повторного срабатывания устройств защиты. При этом могут наблюдаться характерные искры и хлопки. Чтобы этого избежать, стоит обратиться к специалистам, у которых подобные приборы всегда есть в наличии.

Если выбило автомат и не включается водонагреватель или другая бытовая техника, восстановить работу системы электроснабжения можно:

  • Заменив пробку, если она неисправна;
  • Установив новую плавкую вставку в составную пробку;
  • Нажать на белую кнопку, добившись ее фиксации во включенном состоянии;
  • Изменить положение рычажка, переведя его в положение включено. Если после срабатывания автомата рычажок оказался в среднем положении, тогда следует сначала перевести его в положение выключено, а затем вернуть в работоспособное состояние.

Если было незначительное превышение нагрузки, система электроснабжения будет работать исправно.

Проблемы с блоком питания

Также компрессор включается практически сразу после выключения из-за неисправности в блоке питания. Со временем такие радиокомпоненты, как конденсаторы, высыхают и теряют свою емкость. Из-за этого любые помехи в сети, которые считаются нормой, становятся аварийными и могут вызвать автоматическое отключение. Также не исключена вероятность поломки любого из интегральных элементов на плате. В таком случае самостоятельно отремонтировать холодильник не удастся, потому что требуется квалифицированная помощь.

Блок питания

Блок питания в этой бытовой технике применяется импульсный, и он необходим только для питания платы логики, которая, в свою очередь, управляет работой компрессора и контролирует температуру в камерах. Поломка может быть связана с теми же просадками и всплесками в сети или браке некоторых из компонентов.

Как обесточить квартиру с лестничной площадки

В квартирном щитке может располагаться несколько групп выключателей. Одна группа может отвечать за свет в комнатах, другая – за ток в розетках. Для того, чтобы обесточить квартиру в этом случае, необходимо будет перевести в нижнее положение все тумблеры автомата или найти общий рубильник, к которому подведены фаза и ноль. Именно этот рубильник отвечает за ввод электрики в квартиру. Располагается такой рубильник под вашей группой в электрическом щитке.

Находится такой рубильник в щитке снизу. На стандартную лестничную площадку таких рубильников, зачастую, бывает два. Определить какой из них относится к вашей квартире можно по логике: тот, который ближе к вашей квартире и будет вашим рубильником.

Для того чтобы обесточить квартиру с лестничной площадки, необходимо для начала найти общий рубильник

При этом, необходимо:

  • Всегда проверять обесточилась ли квартира (напряжение в розетках) при помощи индикаторной отвертки;
  • Предупреждать соседей о возможных отключениях;
  • Отключать из розетки бытовую технику, которая требует деликатного обращения (компьютер, холодильник, стиральную машинку);
  • Не трогать пробки при неисправностях электросчетчика: сломанный электросчетчик может ввести в заблуждение, показав, что электричество не подается;
  • Для продолжения ремонтных работ, требующих электричество, необходимо использовать специальные шнуры-переноски с розетками, подключенные к проводам автомата. При этом, проводить без специалиста такие манипуляции не следует.

Для того, чтобы при необходимости вы смогли быстро найти и выключить свой автомат, его можно подписать. Так, над рабочей группой маркером можно написать номер квартиры.

Выбило пробки — основные причины

Существует три основных причины, по которым выбивает пробки

  1. короткое замыкание — моментальная перегрузка;
  2. превышение номинальной нагрузки;
  3. неисправность самого прибора.

Короткое замыкание

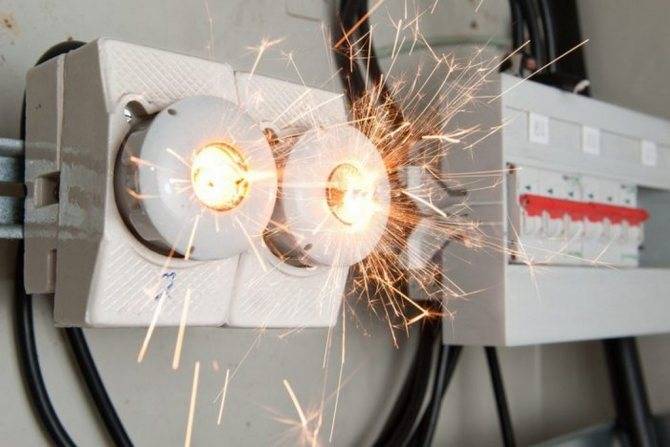

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .


Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.


Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.


Перегрузка сети

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Как выглядят разновидности пробок (выбило пробки в квартире)

Для того, чтобы преступить к исправлению отсутствия света, нужно сначала понять, как выглядят пробки, что они собой представляют внешне и технически.

Как выглядят пробки
Как выглядят пробки

Внешним видом электрическая пробка напоминает лампу накаливания, но с другим корпусом. Корпус пробки сделан из диалектического материала и размер на порядок меньше. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, именно поэтому при сильной перегрузке или коротком замыкании сети они автоматически обесточивают всю систему.

Одна из самых старых, керамических пробок напоминает цилиндр черного цвета. (Изображена на рисунке ниже). Такое устройство уже раритет. Оно работает с предохранителем — плавкой вставкой, которая в случае перегрузки (или КЗ) разрушается, размыкая сеть. И заменять предохранитель с совпадение силы тока, напряжения необходимо после каждого выбивания. Это обязательное требование к старому и новому устройству защиты. В противном случае завышенный номинал приведет не к отключению от сети, а к перегоранию электропроводки и тогда найти проблемный участок будет затруднительно.

Керамические пробки

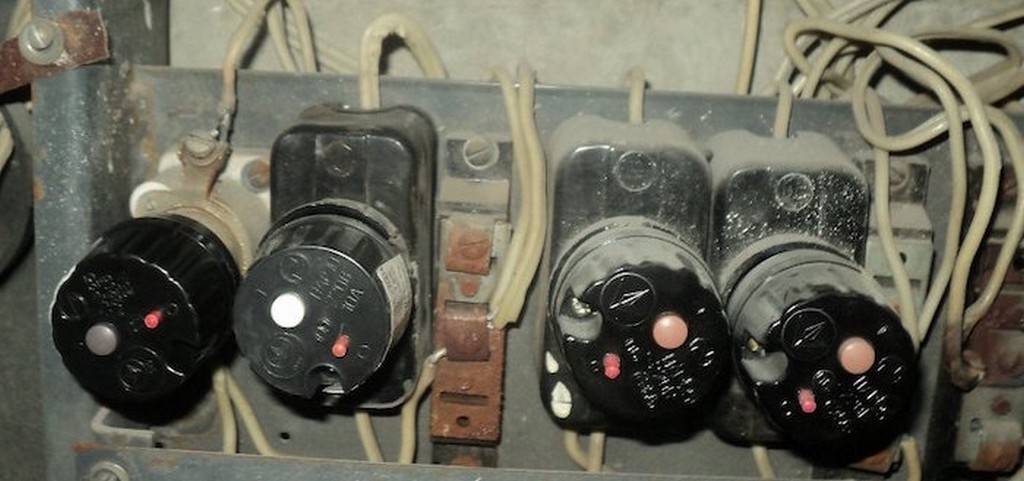

Более современная модель — уже автоматическое устройство, оно имеет 2 кнопки — белую (серую) и красную. Первые предназначаются для включения, красная — для выключения, что значит для размыкания цепи. Эта сборка улучшенной конструкции пробки дает возможность быстрого восстановления подачи электроэнергии.

Автоматические пробки

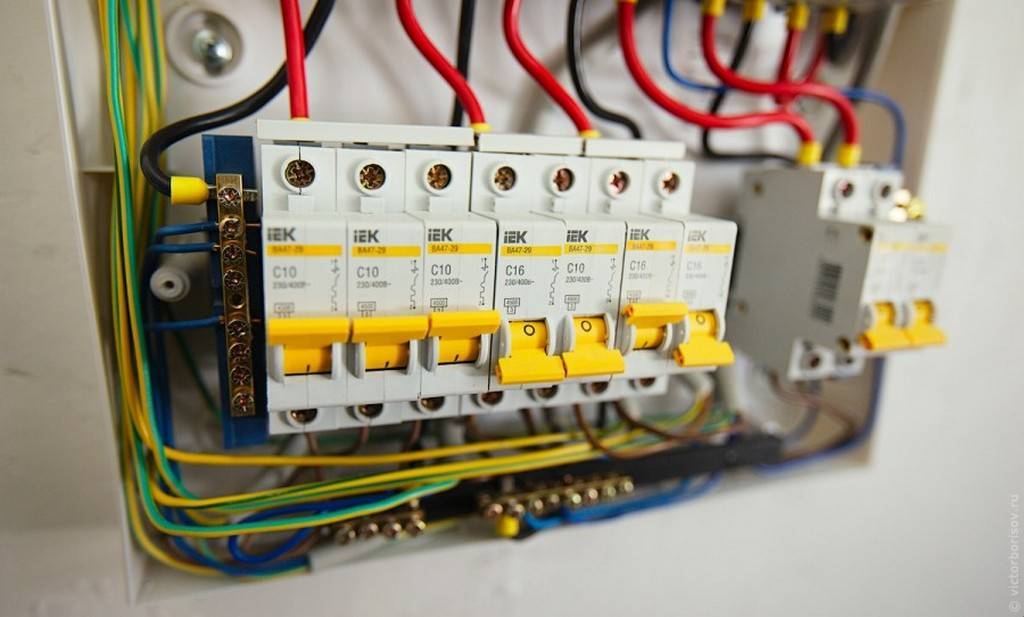

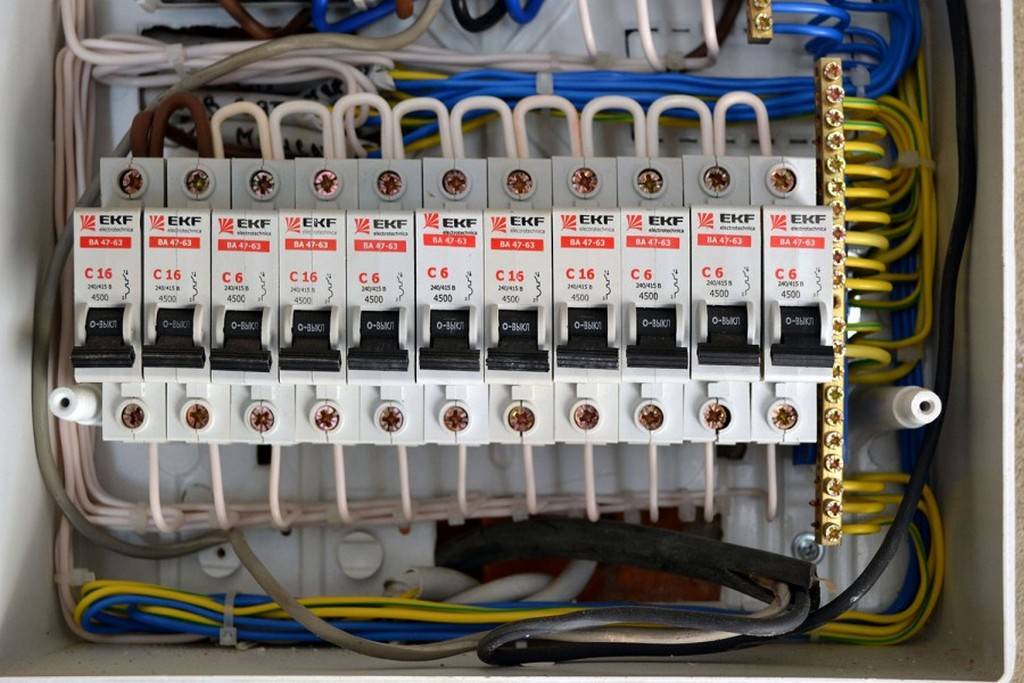

Новые приборы абсолютно отличаются внешним видом от старых. Они представлены в виде миниатюрных рубильников, которые включаются, перемещением рычажка в верхнее положение. Внутри таких пластмассовых устройств размещены два защитных элемента. Специальная биметаллическая пластина — тепловой расцепитель, защищающий сеть от перегрузки, и катушка с сердечником (электромагнитный расцепитель). Расцепитель предохраняет электрическую цепь от короткого замыкания.

Пробки бывают двух видов:

  • С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
  • Автоматические, оснащенные кнопками включения и выключения.

Вне зависимости от типа, пробки обязательны во всех токовых цепях. Рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Это нужно для удобства разделения автоматов по комнатам квартиры или можно специально разделить питание мощных приборов (холодильника, титана, стиральной машинки).

Что делать если выбивает автомат?

Не стоит впадать в панику, бояться его включать, или мысленно подсчитывать во сколько обойдётся ремонт, безвоходных ситуаций не бывает, особонно для специалистов своего дела Естественно лучше вызвать специалиста и не пытаться самостоятельно во всем разобраться, электричество ошибок не прощает. Можете позвонить специалисту и проконсультироваться, я с радостью подсказываю клиентам что проверить в первую очередь, и если у них есть желание, то подсказываю как попытаться справиться с проблемой самостоятельно если проблема типична и проста. Для начала нужно определиться по какой из причин описаных выше его выбивает, если по причине перегрузки, то здесь ситуации каждый раз индивидуальны, если сечение провода, его длинна и качество монтажа проводки позволяет то можно спокойно увеличить номинал автомата. Если не позволяет, можно распредилить нагрузку по другим группам если есть такая возможность, в крайнем случае приходится кидать отдельный кабель на больших потребителей. В случае короткого замыкания, если Вы не знаете в чем конкретно причина, не знаете где коротит, лучше вызвать электрика, отдать несколько сотен рублей и спать спокойно, у электриков есть прибор, определяющий обрывы кабеля или короткие замыкания, с помощью которого можно быстро и легко обнаружить и устранить проблемму. Очень не рекомедую вызывать «мастеров на час» особенно с почасовой оплатой, потому что в данном случае, Вы будете платить за то, что у таких мастеров-универсалов нет нужных инструментов или опыта, и они будут часами искать провода в стенах или штробить их перфоратором, так-же вы будете переплачивать фирмам — посредникам которые нанимают обычных частников, которым в свою очередь приходится повышать стоимость своих работ. Если Вы уверены что проблемма именно в автомате, Вы можете попытаться заменить его самостоятельно, а можете опять-же вызвать специалиста, который за копейки Вам его поменяет и даст рекомендации, а так-же проверит наличие остальных факторов по которым он мог срабатывать. Автомат рекомендуется менять с отключенным напряжением, и в случае если Вы не специалист, и не уверены что проблемма именно в нём, то номинальный ток нового автомата выбирать такой-же какой стоял ранее.

Второй тип автоматических выключателей — дифференциальный автоматический выключатель

Такой тип автомата последнее время вытесняет обычный автоматический выключатель, потому что защищает не только провод от возгорания, но ещё и человека от поражения электрическим током. Описывать принцип его работы не стану, расскажу вкратце, помимо срабатывания на короткое замыкание, он так-же срабатывает при утечке тока, тем самым совмещая в себе обычный автоматический выключатель и УЗО. Очень рекомендую ставить такие автоматы в помещениях с повышенной влажностью, в детских комнатах, на освещение и на эл. плиты и духовые шкафы. Такое устройство и его грамотное подключение защитит Вас или ваших окружающих от поражения током. В случае прикосновения к оголённым проводам или неисправным приборам оно мгновенно размыкает цепь до того как Вы получите заряд бодрости и сил Помимо номинального тока, он ещё имеет ток утечки, т.е значение при котором он будет срабатывать на утечку тока. Оно подбирается индивидуально из рассчета окружающей среды и приборов которые будут включаться в лиию. Из практики могу сказать что такие автоматы выходят из строя чуть чаще чем обычный автоматический выключатель. Так-же такие автоматы могут срабатывать на малейшую утечку даже в том случае, если где-то в стене не заизолированы концы жил, в случае неисправности стиральных машин ( при пробивании нагревательного тэна как правило). При неправильно выбранном токе утечки он будет срабатывать даже при мизерной утечке тока, которую Вы никак не ощутите и не почувствуете.

голоса

Рейтинг статьи

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Возможные неисправности

Под понятием «выбивает пробки» пользователи понимают и срабатывание автомата, и выключение УЗО. Результат один и тот же, а электрические процессы, которые к нему приводят, разные.

В таблицы мы собрали частые неисправности электроплит, по причине которых срабатывает автоматика при включении или во время нагрева плиты.

ПризнакиПоломкаРемонт или замена Стоимость* (только работа)
Электроплита вышибает пробки при нагреве определенной конфорки. Отключение электричества происходит сразу при включении или через некоторое время работы. ТЭН конфорки. Вероятнее всего, перегорела нагревающая спираль и происходит короткое замыкание или утечка на корпус. При замыкании автомат вышибает сразу, как только вы включаете неисправную конфорку. В случае с утечкой плита может работать некоторое время, после чего сработает УЗО.Необходимо заменить ТЭН или всю конфорку на новую.от 800 руб.
Модуль управления (в варочных панелях и плитах с электронным управлением, в том числе – индукционных). Наиболее часто управляющий модуль выходит из строя из-за скачков напряжения. В зависимости от характера повреждений может быть короткое замыкание (тогда плита будет выбивать пробки сразу при включении), либо утечка (в этом случае электропитание отключится через некоторое время работы).Требуется ремонт или замена управляющего модуля.от 1900 руб.
Переключатель мощности конфорки (в электроплитах с механическим управлением). Степень нагрева конфорки регулируется при помощи переключателей, которые испытывают большую нагрузку при работе и, как следствие, могут выходить из строя в ходе эксплуатации. От чего электрическая плита вышибает пробки.Необходимо заменить переключатель на новый.от 900 руб.
При включении электрической плиты выбивает УЗО или дифавтомат. Повреждена проводка или контакты. Оголённая проводка или контакты (из-за подгорания или окисления) соприкасаются с корпусом плиты и создают утечку тока на корпус.Мастер обследует всю проводку и контакты плиты, включая:
  • клеммную колодку;
  • ТЭНы конфорок;
  • переключатели мощности конфорок;
  • прочие узлы (в зависимости от модели и комплектации).

*Цены указаны лишь за работу мастера. Запчасти, необходимые для ремонта плиты, оплачиваются дополнительно.

Электроплита – всегда нужный на кухне прибор. На сегодняшний день выпускается достаточно широкий ассортимент плит – с обычными конфорками, с сенсорной панелью управления и по разным ценам.

Но иногда случается так, что плита рано или поздно, по тем или иным причинам начинает выходить из строя.

Эти причины бывают из-за недолговечности плит или же их неправильной эксплуатации.

Если вы обнаружили, что выбивает электроплита – это означает, что ее нужно сдать в службу по ремонту электроплит.

Причины выбивания:

Довольно часто выбивает автомат при включении духовки или же просто-напросто – пробки.

Почему это происходит? Как избежать поломок такого уровня?

Самая основная причина кроется в физических свойствах нихрома, который используется в лампах освещения и нагревательных приборах.

Таким образом, чтобы автомат защиты работал нормально, его нужно устанавливать в 2 или 2, 5 раза больше по току срабатывания в отличие от нормы.

Это важно потому, что токи по нихрому текут в это же количество раз больше, пока он холодный. Поэтому и выбивает узо при включении плиты и оно не способно срабатывать нормально

Индукционная плита выбивает автомат, поскольку проводка перестает выдерживать напряжение, поэтому плита начинает просто выключаться и может легко перегореть.

Оставлять кухонный прибор в таком состоянии категорически воспрещается. Если вы не обратитесь вовремя в нашу службу ремонта, то вы не только не лишитесь самого прибора, но и можете спровоцировать пожар. А это, как вы знаете, опасно для вашей же жизни.

Если же выбивает автомат через некоторое время, то это означает лишь то, что он пытается защитить электропроводку для того, чтобы ничего не сгорело. Не пытайтесь искать причины выбивания в бракованном трансформаторе и самостоятельно решить проблему!

Такие действия тоже могут привести к пожару, бороться с которым будет ничуть не легче, чем просто сдать вашу электроплиту в ремонт.

Наши специалисты окажут самые качественные услуги по ремонту и вы окажетесь довольны результатом. На рынке наша компания существует уже давно, нам доверяют клиенты. Поэтому – обратившись к нам, вы сможете быть уверены в том, что мы легко исправим неполадку в вашей бытовой технике даже такого рода!

Повреждение питающего шнура, штепсельной вилки

Диагностика всегда начинается с электропровода и вилки. При эксплуатации шнур подвержен механическому воздействию: натягивается, перехлёстывается, пережимается. В результате повреждения штепсельная вилка и электророзетка плохо контактируют.

Провод на повреждения проверяют мультиметром. Замена силового шнура происходит следующим образом:

необходимо обесточить стиральную машину, закрыть входной вентиль;
с помощью шланга обеспечить слив воды (переворачивать стиралку категорически запрещается);
винты, расположенные по периметру открутить, убрать панель;
вынуть из корпуса сетевой фильтр, выкрутив винт;
прижать защелки, убрать пластмассовый стопор, выдавив его наружу;
электропровод сместить внутрь и вбок, получив тем самым доступ к фильтру и обесточить его;
осторожно вытащить сетевой шнур из машины;

Для того чтобы установить новый шнур, нужно выполнить эти действия в обратном порядке.

Зачем применяется автоматический предохранитель

Для преодоления перечисленных недостатков электрической пробки были разработаны автоматические предохранители. Они являются электромеханическими приборами, в которых есть нормально замкнутые контакты. Эти контакты размыкаются предварительно взведенной пружиной. Пружина взводится специальным рычажным механизмом вручную от нажатия кнопки или от перемещения специального рычажка. Сброс механизма и размыкание контактов происходит от воздействия на него пластины из биметалла, которая является проводником в таком предохранителе. Как и плавкая вставка, пластина нагревается, но не перегорает, а деформируется. Сила её деформации и освобождает пружину, размыкающую контакт.



Первоначально автоматические выключатели, для домашнего пользования, своей конструкцией были похожи на электрические пробки. Они заменяли их в том же месте установки, но были гораздо более удобными в эксплуатации – их не надо было выкручивать и менять предохранители. Простым нажатием кнопки новая автоматическая пробка восстанавливала свою работу. Иногда надо было недолго подождать остывания биметаллической пластины. Но это не вносило дискомфорт в эксплуатацию этого электроприбора.

По мере развития импорта на рынке стали появляться автоматические выключатели — предохранители европейского образца и стандарта.

Поэтому сейчас ассортимент автоматических предохранителей весьма разнообразен. Главным параметром этих устройств является скорость срабатывания.

Короткое замыкание: причины

Постоянно выбивает пробку автомат – проверьте наличие мокрых пятен на потолке. Старая проводка обычно имеет нарушенную изоляцию, через мокрый бетон идут утечки. Мелкие неполадки вызывают мигание светодиодных лампочек (потолка), тяжелые ситуации сопровождаются перегоранием предохранителей распределительного щитка. Подобные ситуации – причина установить автоматические выключатели многоразового действия. Фактически присутствует шанс при выключенном оборудовании получить короткое замыкание, допустим:

Вода соседей залила розетку

Типичный потоп

Хватит небольшой толщины влажного мостика, чтобы потёк ток. Посыплются искры, возникают шумовые эффекты, люди видят голубое свечение, языки, напоминающие молнию. Ситуация, во-первых, опасна, во-вторых, провоцирует отключение света. Дифференциальный автомат защиты сработал бы сразу. Почуяв беду, отрубите электричество, пока люди живы, потом нужно терпеливо ждать, высыхания влаги.

Следует долгий период сушки. Оцените готовность проводки, руководствуясь индикаторной помощью указанных выше светодиодных ламп: есть утечка, свет моргает. Полная сушка продолжается несколько дней. Приятная новость: повреждения изоляции проводов отсутствуют, хватит разобрать розетку, просушить феном, ветродувкой (чутким присмотром исключая возникновение пожара, порчи имущества), собрать.

Оплавилась изоляция

Наихудший вариант. Пробки, автоматы защиты ставят, пытаясь избежать экстренных ситуаций. По задумке температура изоляции не должна чрезмерно подниматься, асы, подобные А. Земскову, рекомендуют недогружать домашнюю сеть на 10-20% (в худшем случае). Гарантированно пресечем ситуацию, когда внутри стены оплавился кабель, токонесущую жилу замкнуло на землю.

Электропитание квартиры вырубается, начинается поиск проблемного места. Если в щитке квартира разбита на линии, процесс сильно упрощается. Нужно вырубать поочередно автоматы, потом фазу звонить на общую шину нулевого провода: где пищит, там спалило. Потрудитесь перед процедурой повынимать штекеры из розеток, лампочки накала следует выкрутить.

Подписанные пробки подъездного щитка

Плюс ситуации – устройства защиты надписаны (см. рисунок), понятно направление поиска. Больше ветвей в квартире, проще локализовать неисправность. Теперь тяжелый случай опишем: пробки стоят. Розетка звонится тестером (электричества выключено, понятное дело), где пищит, там пробой. Пользуйтесь активно удлинителями, поможет вынести заданную точку поближе.

Исследуем распределительные коробки (круглое отверстие близ потолка), отключаем провода. Звоним (выключатели вырублены) каждую пару, не пищит – пробуем подать энергию. О ремонте проводки ниже поговорим. Аналогично тестируем освещение через патроны: при вырубленных пробках, выключателях короткое замыкание отсутствует.

Сгорел прибор

Случается, замыкание произошло внутри бытовой техники. Если микроволновка выбивает пробки, отключите от цепи, попробуйте протестировать блок питания. Проще начать вилкой: 90% шанс, на входе стоит конденсаторный фильтр для развязки по постоянному току. Начинаем звонить, везде предвидится сопротивление изоляции (три клеммы, фаза, нуль, земля). Факт очевиден, корпус изолируется от прочей линии, заранее неизвестно, на котором из двух штырей фаза.

Если фиксируется пробой, неисправность найдена внутри прибора. Сложно купить сейчас оборудование, лишенное входного фильтра, догма выполняется часто. Паяльники, настольные лампы, камины имеют сопротивление 30 – 500 Ом. Не должно вызвать срабатывание защиты (ток до 7А).

Подключенные электроприборы

Дети замкнули проводку

Редко становятся причиной дети. Строго говоря, при возникновении нештатной ситуации в первую очередь нужно проверить, что делают, где находятся. Во вторую очередь исследуется детская. По правилам розетки там ставятся со шторками. Поэтому легко заметить неполадки. Смотрим, не решился ли кто-то поиграть с сетями электроснабжения.

Давайте попробуем разобраться как поменять пробки на автоматы.

Первым, что нужно сделать – подсчитать мощность потребителей электричества в квартире. Мощность вычисляется суммированием мощности приборов, которые могут работать в одно и тоже время (например: холодильник 500Вт + телевизор 400Вт + освещение 500Вт + микроволновка 1600Вт = 3000Вт). Далее полученную сумму нужно разделить на 220В, для того, чтоб вычислить ток нагрузки. 3000Вт/220В=13,63А – рабочий ток оборудования перечисленного выше. Самые распространенные номиналы автоматических выключателей, которые применяются в быту – это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас – получается нужен автомат на 16А. Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше.

Самые распространенные номиналы автоматических выключателей, которые применяются в быту – это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас – получается нужен автомат на 16А.

Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше, чем автомат.

Самым простым способом поменять пробки на автоматы, будет установить вместо старых пробок вводной двухполюсный автомат. Иногда советуют вместо пробок установить два автомата, но делать такого нельзя, так, как в случае если сработает автомат, который на нуле, то во всей проводке в квартире будет присутствовать фаза. Двухполюсный же автомат отключит сразу и фазу и ноль, по сути это и есть два спаренных автомата, которые работают как одно целое.

Сначала нужно открутить только пробки, и определить с помощью индикатора, в какой пробке фаза, а в какой ноль.

Далее обязательно нужно отключить электричество! Работать под напряжением – во первых опасно для жизни, во вторых, можно замкнуть провода, и в третьих просто неудобно.

После отключения электричества, можно приступать к демонтажу патронов пробок.

На место демонтированных пробок необходимо прикрепить (либо шурупами, если основание деревянное или металлическое, либо с помощью дюбелей, если стена) DIN-рейку, предварительно отрезанную под размер автоматического выключателя

Теперь можно подсоединить автомат. Два провода, по которым электричество входит в квартиру, подсоединяются сверху автомата, причем нулевой провод нужно подсоединить к клемме, с пометкой N, а фазу на другую клемму.

Снизу подсоединяются провода, которые идут в квартиру к потребителям. После подсоединения проводов автомат устанавливается на DIN-рейку.

В принципе на этом этапе можно и остановится, так как поменять пробки на автоматы нам удалось, но можно пойти дальше, и немного усовершенствовать схему.

Для защиты от поражения электрическим током человека при прикосновении к оголенным проводам, а также для предотвращении возгорания, в случае контакта фазного проводника с корпусом или землей рекомендуется использовать УЗО (устройство защитного отключения). Принцип его работы основан на том, что постоянно контролируется баланс проходящих токов, и если баланс нарушается, по причине утечки тока на землю УЗО срабатывает и отключает напряжение.

Номинал УЗО подбирается по тому же принципу, что и у вводного автомата. Подключается УЗО к выходу вводного автомата. Кнопочка тест на УЗО предназначена для проверки его работоспособности (рекомендуется проверять раз в месяц). Далее если есть несколько направлений (например: кухня, комната №1, комната №2), нужно установить автомат на каждое направление, выбрав при этом оптимальную величину тока нагрузки каждого автомата отдельно.

Фаза с выхода УЗО подсоединяется на вход первого автомата, и далее с помощью перемычек на следующие автоматические выключатели, а нулевые проводники соединяются все вместе с помощью шинной колодки, которая устанавливается на DIN-рейку. Если в доме присутствует заземление, то проводники земли также соединяются вместе с помощью шинной колодки, но ни в коем случае не с нулем.

Допустимые схемы подключения автоматов

Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.

Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.

Как найти нужный автомат

Свой учетный прибор можно найти по серийному номеру, указанному в договоре. В старых зданиях щитки находятся в плачевном и аварийном состоянии. Если электрики не промаркировали линии и приборы, найти свое направление крайне затруднительно.

Варианты действий:

  • Попытаться с помощью фонаря найти нанесенные ранее надписи, которые частично стерлись или припали пылью.
  • Проследить направление кабеля. На площадках, где 2-3 квартиры, вычислить свой провод несложно.
  • Путем увеличения и уменьшения нагрузки определить свое устройство по частоте вращения диска или миганию индикатора.
  • Найти свой учетный прибор по серийному номеру, указанному в договоре.
  • Вызвать специалиста и попросить его показать свой автомат.
