Выбор УЗО
Главный критерий, по которому выбирают УЗО– это его технические характеристики. Если напряжение дома 220в и цепь из двух фаз, то можно смело устанавливать двухполюсное УЗО.
Если цепь трёхфазная, то предохранитель нужно ставить четырёхполюсный — вполне вполне приемлемо в новых квартирах.
Прибор необходимо выбирать по характеризующим его токам:
- отсечка – обязан быть на четверть больше, чем максимальный ток энергопотребления;
- номинальный – максимальное количество ампер, которое данный прибор потянет(16-100А);
- дифференциальный ток – указывает размер утечек, которых достаточно, чтобы УЗО отключило сеть;
Дифференциальный ток может быть) переменным и постоянно пульсирующим(АС), переменным(А), с выдержкой отключения(S и G),переменным и постоянным(В),.
Есликоличество потерь составляют треть, это вызывает запуск работы УЗО.
Принцип работы УЗО
Принцип работы УЗО. — этим вопросом задаются многие.
Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.
Рассмотрим принцип работы УЗО более детально.
Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.
При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:
Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.
Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.
В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:
Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.
Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.
Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.
Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.
Проверка работоспособности УЗО
Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.
Специалисты рекомендуют производить такой контроль примерно один раз в месяц.
Похожие материалы на сайте:
Разновидности УЗО
Известны электромеханические и электронные типы таких защитных аппаратов. Принцип работы УЗО и схема подключения обоих типов одинаковы, однако приборы первого типа не нуждаются в электропитании и обладают простой и надежной конструкцией. Для их срабатывания хватает тока утечки в защищаемом электроприборе.
Электронное УЗО нуждается в подаче на него напряжения питания, так как в нем пороговый элемент выполнен в виде электронной схемы, усиливающей малый ток в выходной обмотке его трансформатора и создающей импульс для исполнительного реле.
В связи с этим и сам трансформатор электронного УЗО меньших размеров, габаритов и мощности. Модуль порогового элемента с усилителем питается от контролируемой цепи, и если в цепи его питания произойдет обрыв проводника, то такое устройство потеряет работоспособность. Имеются и другие риски при работе электронных УЗО. Например, выход из строя его электронных компонентов при импульсных перенапряжениях в питающей сети.
Поскольку надежность электронных УЗО ниже, чем у электромеханических, то и стоимость их меньше.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Схемы подключения УЗО в трехфазной сети
Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.
Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.
Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.
При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.
В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:
I = P /1,73 U,
где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

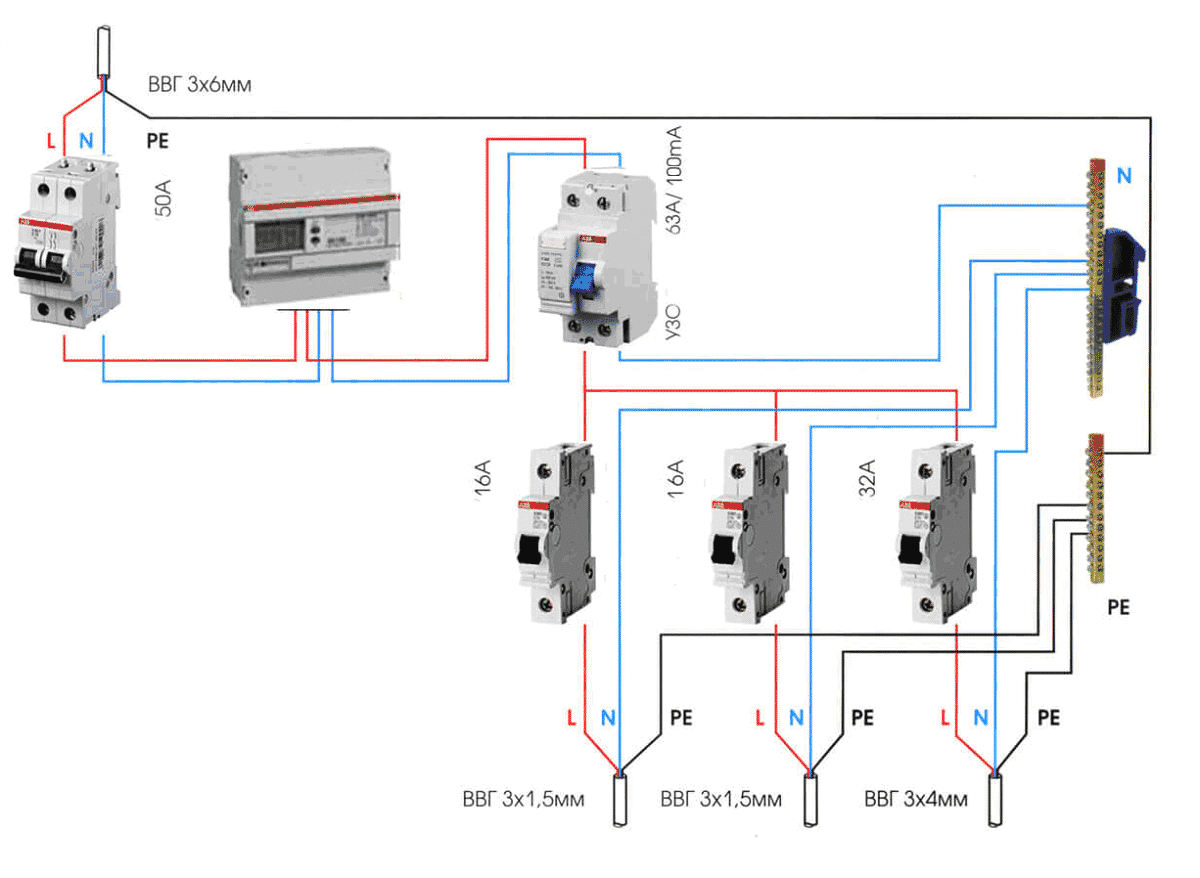

Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Подсоединение устройства защитного отключения
Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.
Поиск нулевой фазы
Использование контрольной лампы для поиска нулевой фазы Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.
Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.
Подключение фазы
Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.
После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.
Подсоединение выходных устройств
Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.
Виды и типы дифференциальных выключателей (ВД)
По основным рабочим характеристикам выключатели дифференциальные (ВД) классифицируются на отдельные виды и типы. Так по способу управления УДТ бывают двух видов:
- с источником питания (электронные).
- без дополнительного источника питания (электромеханические).
Определить способ управления ВД можно по схеме, изображенной на его корпусе.
Схемы электромеханического и электронного ВД
Выбирая УДТ, следует учитывать, что среди электронных устройств первого вида есть модели, которые автоматически отключаются, если вспомогательный источник питания отказал. А есть также модификации, которые не отключаются. Они в опасных ситуациях не способны выполнять функцию защиты при отказе источника питания. Поэтому менее надежны.
По числу полюсов и напряжению питания классификация следующая:
- двухполюсные – рассчитаны на рабочее напряжение 230 В;
- четырехполюсные – используются в сетях 400 В.
Относительно возможности установки тока срабатывания УДТ бывают:
- регулируемые (дискретно или плавно);
- нерегулируемые.
По способу монтажа ВД делятся на такие разновидности:
- стационарные, предназначенные для установки в электрический щит;
- переносные, к которым относятся УЗО-розетки и вилки.
Что касается стойкости к действию импульсного напряжения, то в этом направлении выделяют следующие виды УДТ:
- стойкие;
- отключающиеся.
Классификация устройств по срабатыванию в зависимости от формы колебаний рабочего тока представлена далее в таблице. На корпусе тип тока нагрузки, на который рассчитан ВД, обозначается графически или буквами.
| Тип УЗО | Характеристика |
| AC | Срабатывают при медленном возрастании и при скачке дифференциального переменного синусоидального тока. УЗО данного типа получили широкое распространение в быту |
| A | Предназначены для цепей с пульсирующим постоянным и синусоидальным переменным типом тока. Срабатывают от медленного и резкого нарастания тока. Подходят для домашнего и промышленного (например, в цепи регулировки скорости электродвигателя) использования. |
| B | Используются в промышленных сетях. Рассчитаны на срабатывание от тока с разной формой колебаний переменного и постоянного типа, как по отдельности, так и наложенных друг на друга (одновременно протекают). |
| F | Соединяет отключение по типу «А» со срабатыванием от дифференциального постоянного пульсирующего (наложен на постоянный сглаженный) и составного тока (проходит между нейтральной жилой и фазой либо землей и фазами). |
Маркировка по типу тока
Следует учитывать, что УДТ выпускаются с выдержкой времени срабатывания и без нее (при наличии дифференциального тока). Использование устройств с задержкой срабатывания (обозначается S) позволяет обеспечить селективность в собранной схеме.
Почему ошибочно считается, что узо без заземления не работает
Чтобы обосновать ошибочное утверждение, что узо не работает без заземления, нужно понимать принцип действия защитной автоматики и хорошо ориентироваться в системах заземления. Причем основное противоречие происходит при неправильной трактовке отсутствия заземления. Поэтому для начала разберемся с распространенными системами заземления.
Системы заземления TN и TT:
| TN-C. Для данной системы характерно объединение функционального и защитного нулевых проводников. Все корпуса и металлические части приборов подключенные таким образом должны быть соединены с глухозаземленной нейтралью дополнительными нулевыми проводниками. |  |
| TN-S. По сравнению с TN-C это более совершенная и безопасная система с разделенными рабочим (N) и защитным (PE) нулевыми проводниками. Разделение реализовано сразу на подстанции, и подача напряжения производится по пяти проводам (трехфазная система электроснабжения) или трем (однофазная система электроснабжения). |  |
| TN-C-S — это удешевленная альтернатива TN-S. С подстанции осуществляется подача электроэнергии с использованием комбинированного нулевого проводника (PEN), подключенного к глухозаземленной нейтрали. При входе в здание PEN разветвляется на защитный нулевой проводник (PE) и рабочий нулевой проводник (N). |  |
| TT — это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника. |  |
Нас интересует электропроводка, где есть только фаза и ноль. Проанализировав вышеперечисленные системы заземления можно выделить TN-C. Такой выбор конечно некорректный, так как корпуса электроприборов по определению должны дополнительно соединятся с глухозаземленной нейтралью. А это уже три жилы, а не две (без зануления). Но этот факт почему-то игнорируется, и обоснование запрета использования УЗО без заземления сводится к анализу схемы подключения по TN-C.
УЗО в сетях системы TN-C не работает, и об этом подробно описано в следующем пункте. А пока вернемся к двухпроводной сети и ее ошибочном отождествлении с TN-C. На самом деле старый жилищный фонд подключен по системе TN-C. На шины ВРУ многоквартирного жилого дома приходит четыре проводника: три фазных, один PEN. От шины уходят фазные и PEN проводники стояков. В этажных щитах от этих проводников делают ответвления в квартиры. При этом никакого разделения PEN на PE и N не происходит, и PEN никаких защитных функций не выполняет. Поэтому PEN проводник в данной системе не что иное, как рабочий нулевой проводник. Электропроводка самих квартир в таком случае выполняется кабелями с двумя жилами (фаза, PEN) при однофазном питании квартиры или с четырьмя жилами (А, В, С, PEN) при трехфазном питании. То есть система TN-C заканчивается на вводе в дом, а в самих квартирах просто фаза и ноль. И здесь уже не действуют правила целесообразности использования УЗО в электрической сети системы TN-C.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

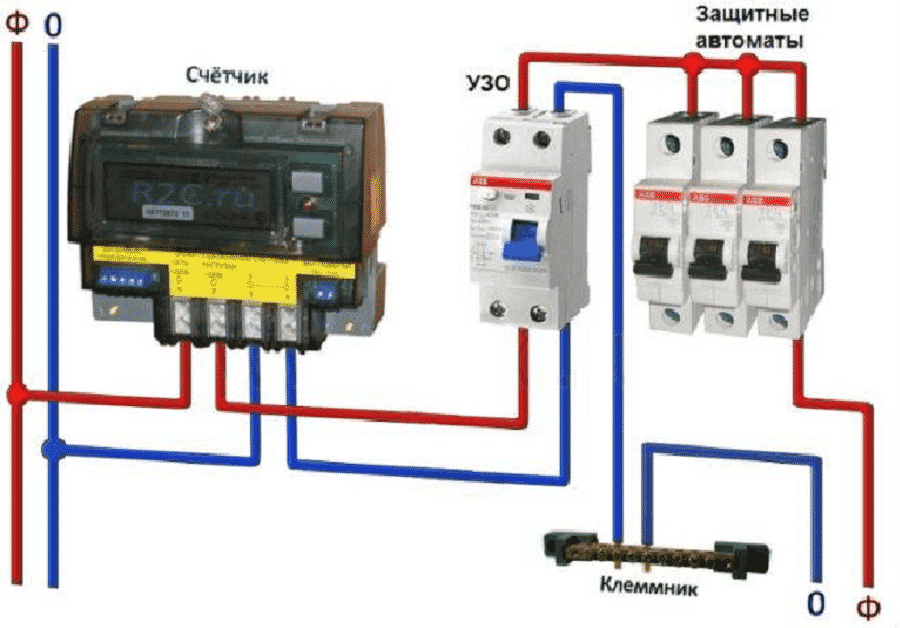

Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
