Схемы подключения люминесцентных ламп

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны
необходимые для ионизации, вырываются наружу и при комнатной температуре, даже
если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс
выглядит следующим образом:

первоначально в колбе разряд отсутствует

затем на концы подается умноженное напряжение

свет внутри за счет этого моментально зажигается

далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток

в колбе постепенно стабилизируется рабочее напряжение и ток

лампочка накаливания немного тускнеет

Недостатки
подобной сборки:

низкий уровень яркости

повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном
случае пары ртути будут собираться только возле одного из электродов и
светильник без периодического обслуживания долго не протянет. Это явление
называется катафорез или унос паров ртути в катодный конец светильника.

Там где
подключен “плюс”, яркость будет меньше и этот край начнет чернеть
значительно быстрее.

Особенно это
заметно при монтаже светильников ЛБ в холодных помещениях – гараж, сарай,
коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом
случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому
запомните – люминесцентная лампа это источник света переменного тока.
Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень
быстро.

Еще один
минус подобных диодных схем, про который мало кто говорит – итоговый ток
потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных
компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже
превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас
получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели. Такую схему можно использовать для освещения подсобных помещений и коридоров

В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

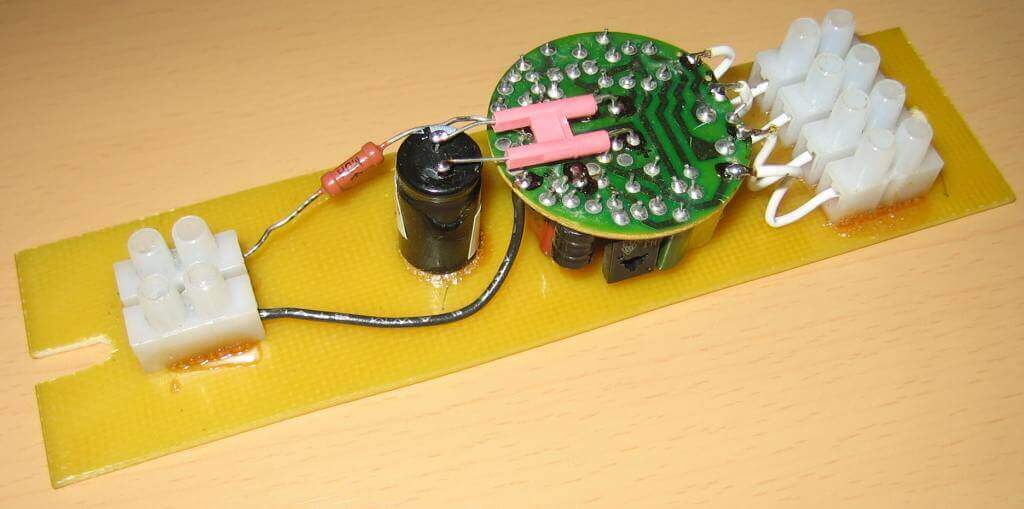

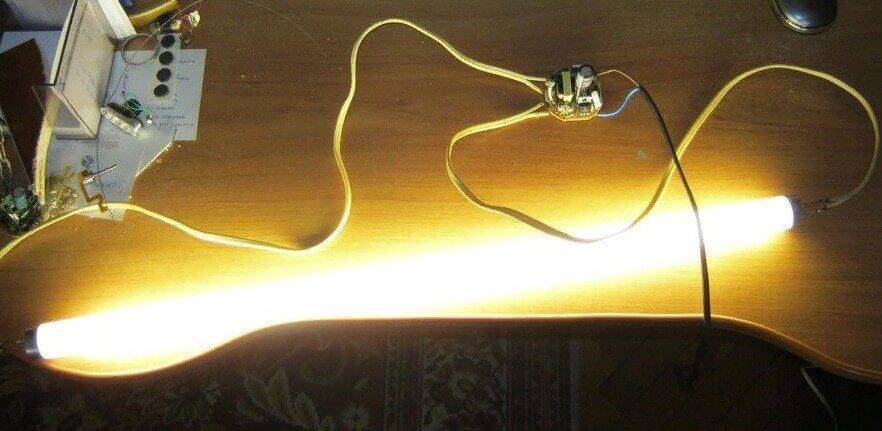

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

2

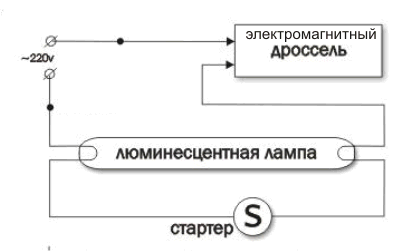

Подключение с электромагнитным балластом – классическая схема

Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.

Этот тип подключения имеет несколько преимуществ:

прошел испытание временем и подтвердил надежность;простой;комплектующие недорогие по стоимости.

Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:

потребляет на 15%!б(MISSING)ольше электричества;тяжелый осветительный прибор;долго включается, особенно когда стареет лампа;плохо работает на холоде;гудит дроссель, звук нарастает со временем;мерцает свет, что плохо сказывается на зрении.Схема для одной лампы

При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

• формирование напряжения запуска;
• ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

• длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
• большие искажения формы напряжения питающей сети (cosф<0.5);
• мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
• большие массо-габаритные характеристики;
• низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
• низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

• с предварительным подогревом электродов;
• с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.

Подключение с применением электромагнитного балласта или ЭПРА

Особенности строения  не позволяют подключить ЛДС непосредственно в сеть 220 В – работа от такого уровня напряжения невозможна. Для запуска требуется напряжение не ниже 600В.

С помощью электронных схем необходимо последовательно друг за другом обеспечить нужные режимы работы, каждый из которых требует определенного уровня напряжений.

Режимы работы:

• розжиг;
• свечение.

Запуск заключается в подаче импульсов высокого напряжения (до 1 кВ) на электроды, в результате чего между ними возникает разряд.

Отдельные виды пускорегулирующей аппаратуры, перед тем как произвести пуск, нагревают спираль электродов. Накаливание помогает легче запустить разряд, нить при этом меньше перегревается и дольше служит.

После того как светильник загорелся, питание производится переменным напряжением, включается энергосберегающий режим.

В устройствах, выпускаемых промышленностью, используются два вида пускорегулирующей аппаратуры (ПРА):

• электромагнитный пускорегулирующий аппарат ЭмПРА;
• электронный пускорегулирующий аппарат – ЭПРА.

Схемы предусматривают различное подключение, оно представлено ниже.

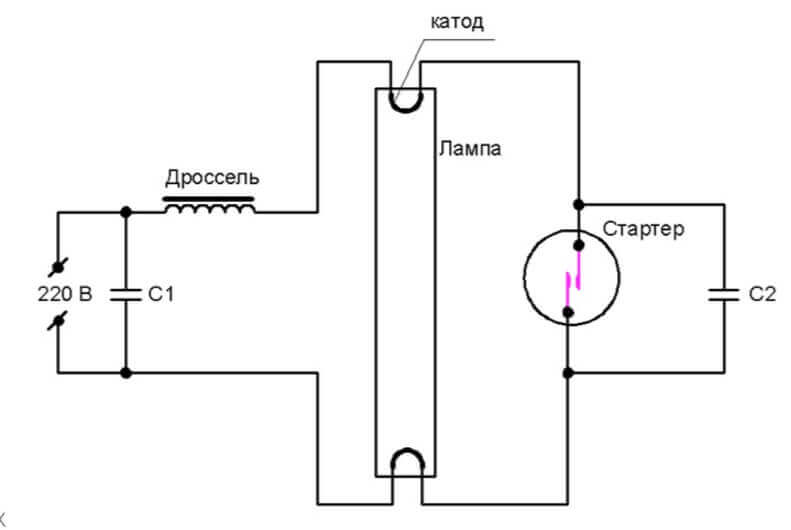

Схема с ЭмПРА

В состав электрической схемы светильника с электромагнитной пускорегулирующей аппаратурой (ЭмПРА) входят элементы:

• дроссель;
• стартер;
• компенсирующий конденсатор;
• люминесцентная лампа.

В момент подачи питания через цепь: дроссель – электроды ЛДС, на контактах стартера появляется напряжения.

Биметаллические контакты стартера, находящиеся в газовой среде, нагреваясь, замыкаются. Из-за этого в цепи светильника создается замкнутый контур: контакт 220 В – дроссель – электроды стартера – электроды лампы – контакт 220 В.

Нити электродов, разогреваясь, испускают электроны, которые создают тлеющий разряд. Часть тока начинает течь по цепи: 220В – дроссель – 1-й электрод – 2-й электрод – 220 В. Ток в стартере падает, биметаллические контакты размыкаются. По законам физики в этот момент возникает ЭДС самоиндукции на контактах дросселя, что приводит к возникновению высоковольтного импульса на электродах. Происходит пробой газовой среды, возникает электрическая дуга между противоположными электродами. ЛДС начинает светиться ровным светом.

В дальнейшем подсоединенный в линию дроссель обеспечивает низкий уровень силы тока, протекающего через электроды.

Дроссель, подключенный в цепь переменного тока, работает как индуктивное сопротивление, снижая до 30 % коэффициент полезного действия светильника.

Внимание! С целью уменьшения потерь энергии в схему включают компенсирующий конденсатор, без него светильник будет работать, но электропотребление увеличится

Схема с ЭПРА

Внимание! В рознице ЭПРА часто встречаются под наименованием электронный балласт. Название драйвер продавцы применяют для обозначения блоков питания для светодиодных лент

Внешний вид и устройство электронного балласта, предназначенного для включения двух ламп, мощностью 36 ватт каждая.

В схемах с ЭПРА физические процессы остаются прежними. В некоторых моделях предусмотрено предварительное нагревание электродов, что увеличивает срок службы лампы.

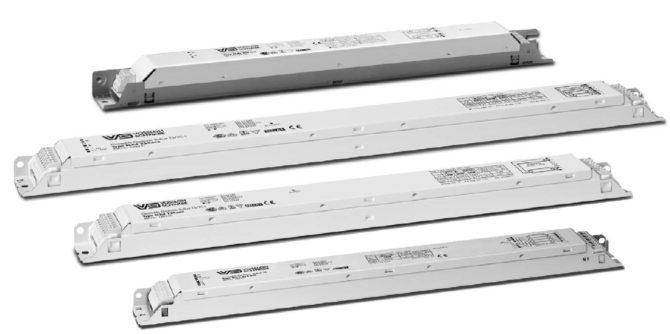

На рисунке показан внешний вид ЭПРА для различных по мощности устройств.

Размеры позволяют разместить ЭПРА даже в цоколе Е27.

Компактные ЭСЛ – один из видов люминесцентных могут иметь цоколь g23.

На рисунке представлена упрощенная функциональная схема ЭПРА.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

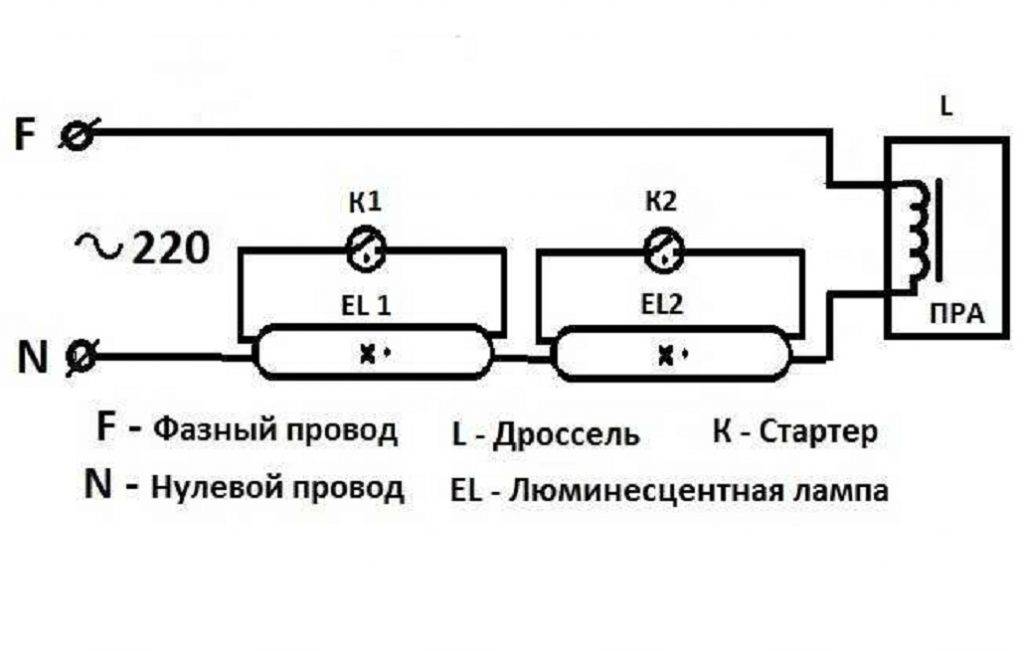

Пара ламп и один дроссель

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Подсоединяем провод от держателя стартера к одному из разъемов источника света Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)

Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой Раздвоенный второй конец этого провода подключаем к дросселю Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю

Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю

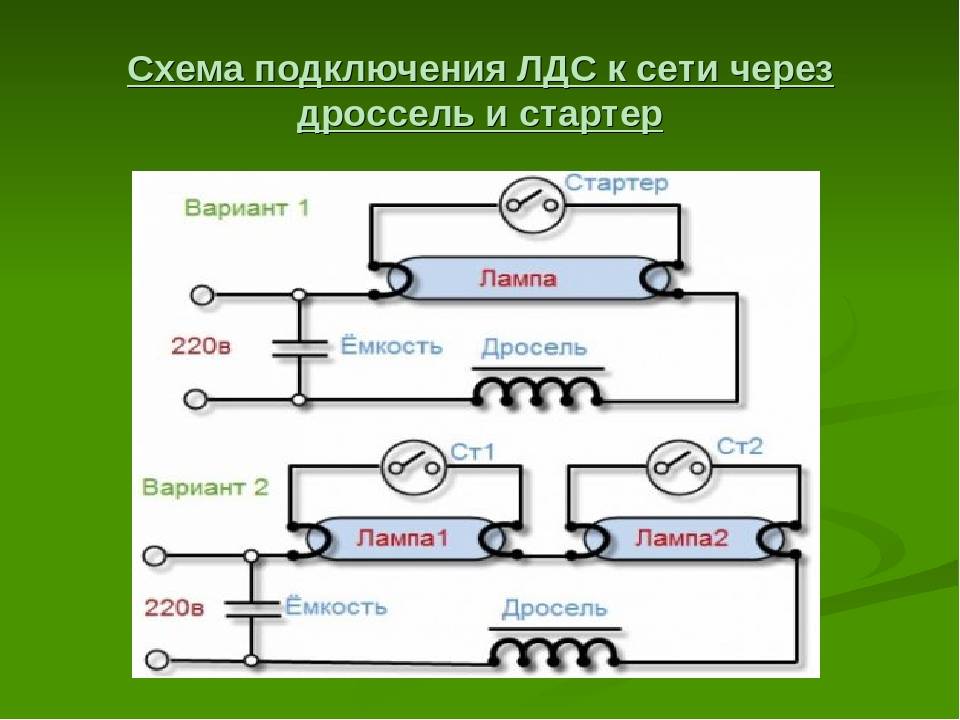

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

3

Особенности электронной схемы – современный вариант

Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.

Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.

ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно.

Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.

По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:

высокая экономичность и надежность;бережно прогревает электроды и плавно включает лампочки;малый вес, компактность;самостоятельно адаптируется под светильник;низкие температуры не влияют на работоспособность.

К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.

Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.

Как проверить люминесцентную лампу

Неисправности могут визуально проявляться таким образом.

Деградация люминофора в ЛЛ

Обратимся к устройству самой лампы. С двух сторон у нее размещены электроды, они делаются из вольфрама, так как это тугоплавкий металл. Для увеличения срока службы эти электроды покрываются щелочным соединением. Это способствует облегчению зажигания тлеющего разряда и защищает электроды. Часты включения и выключения влекут за собой частое нагревание и остывание защитного покрытия. Таким образом со временем оно просто отслаивается, образуются незащищенные участки на вольфрамовом электроде.  В момент запуска вольфрамовая нить разогревается неравномерно. Открытые участки разогреваются сильнее происходит сначала точечное выгорание, со временем произойдёт разрушение электрода. О начале выгорания и свидетельствует такое потемнение. Это — щелочные соединения, которые осаждаются на люминофорном слое. Но даже если электрод находится в обрыве, а колба лампы цела и люминофор не обсыпался, то лампу еще возможно какое-то время использовать. При этом применяется схема умножителя.

Целостность электродов можно проверить еще и мультиметром. Режим прозвонки (значок диода на приборе). В случае целостности контактов, Вы услышите писк, как при замыкании щупов. Можно воспользоваться режимом омметра, прибор должен показать сопротивление 3-16 Ом. В случае индикации бесконечного сопротивления электрод находится в обрыве и в традиционных схемах (также как и с ЭПРА) использование принципиально невозможно.

При использовании классической схемы со стартером и дросселем, лампу, у которой хотя бы один из электродов находится в обрыве зажечь не удастся. Если балластный дроссель находится в обрыве, то лампа также не загорится. Исправный дроссель должен обладать сопротивлением 60 Ом, плюс-минус 5 Ом. Вышедший из строя дроссель можно определить «на глаз» по косвенным признакам: характерный запах, пятна.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

1. Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
2. Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
3. Соединяем его проводами с гнездами ламп
4. Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Достоинства и недостатки люминесцентных источников света

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

• Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
• Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

• Необходимость подключения дополнительных устройств (стартеров и дросселей)
• Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
• Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
• На силу света в таких источниках способна влиять температура окружающей среды
• Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
• значительная пульсация света, что может сказаться отрицательно на зрении
• Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

Проверка ламп дневного света

Если ваша лампа перестала зажигаться, вероятная причина данной неисправности – обрыв вольфрамовой нити, разогревающей газ и заставляющей светиться люминофор. Во время работы вольфрам со временем испаряется, начиная оседать на стенках лампы. В процессе, стеклянная колба на краях имеет темный налет, который предупреждает о возможном выходе из строя данного устройства.

Проверить целостность вольфрамовой нити очень просто, нужно взять обычный тестер, измеряющий сопротивление проводника, после чего надо прикоснуться щупами к выводным концам данной лампы. Если прибор покажет, например, сопротивление, составляющее 9.9 Ом, тогда это будет значить, что нить цела. Если же во время проверки пары электродов тестер покажет полный ноль, данная сторона имеет обрыв, поэтому включение ламп дневного света не совершиться.

Спираль может оборваться из-за того, что на протяжении времени ее использования нить истончается, поэтому постепенно возрастает напряжение, которое сквозь нее проходит. Благодаря тому, что напряжение постоянно возрастает, стартер выходит из строя, что можно увидеть по характерному «морганию» данных ламп. После того, как будут заменены сгоревшие лампы и стартеры, схема будет работать без наладок.

Если же во время включения ламп слышны посторонние звуки либо же ощутим запах гари, тогда необходимо сразу же обесточить светильник, проверив работоспособность его элементов. Может быть, что на самих клеммных соединениях появилась слабина и подключение проводов прогревается. Кроме этого, в случае некачественного изготовления дросселя, может случиться витковое замыкание обмоток, что приведет к выходу ламп из строя.

Как подключить люминесцентную лампу?

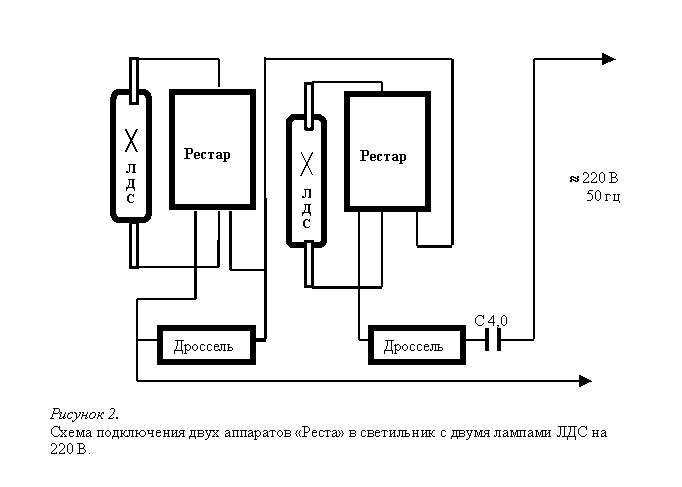

Подключение лампы дневного света является очень простым процессом, схема его предназначается для розжига только одной лампы. Чтобы подключить пару ламп дневного света, нужно слегка изменить схему, действуя при этом по единому принципу последовательного соединения элементов.

В подобном случае необходимо пользоваться парой стартеров, по одному на лампу. Во время подключения пары ламп к единому дросселю, необходимо обязательно учитывать его номинальную мощность, указанную на корпусе. К примеру, если его мощность составляет 40 Вт, тогда есть возможность подключить к нему пару одинаковых ламп, максимальная нагрузка которых равна 20 Вт.

Кроме того, бывает подключение лампы дневного света, в котором не используются стартеры. Благодаря применению специализированных электронных балластных устройств, лампа разживается мгновенно, при этом не «моргая» стартерными схемами управления.

Подключение люминесцентной лампы к электронному балласту

Подключать лампу к электронным балластам очень просто, ведь на их корпусе есть детальная информация, а также схематически показано соединение контактов лампы с соответственными клеммами. Однако, чтобы было более понятно, как же подключить лампу дневного света к данному устройству, можно просто тщательно изучить схему.

Главное преимущество данного подключения – отсутствие дополнительных элементов, которые нужны для стартерных схем, управляющих лампами. Кроме того с упрощением схемы значительно увеличивается надежность работы всего светильника, ведь исключаются дополнительные соединения со стартерами, которые достаточно ненадежные устройства.

В основном, все провода, которые нужны для сборки схемы, идут в комплекте с самим электронным балластным устройством, поэтому отпадает необходимость изобретать велосипед, что-нибудь придумывать и нести при этом дополнительные расходы на приобретение недостающих элементов. В этом видео-ролике Вы сможете Более подробно ознакомиться с принципами работы и подключения люминесцентных ламп:

Навигация по записям

Электромагнитный или электронный балласт для люминесцентных ламп нужен для нормальной работы этого источника освещения. Главная задача пускорегулирующего аппарата – преобразовывать постоянное напряжение в переменное. У каждого из них есть свои плюсы и минусы.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника

Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы. После чего, можно демонтировать контактные патроны

Внутри них расположены два контакта, которые изолированы друг от друга

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.
