Изучение схемы подключения двухклавишного выключателя

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

Последовательность подключения:

1. От распределительного щита к коробке прокладывают кабель.
2. Жилу с фазой подключают к выходу коммутирующего устройства.
3. Синий провод подсоединяют к шине нуля.
4. Коробку закрывают заглушкой.
5. На клеммах переключателя закрепляют провода.
6. На прежнее место устанавливают клавишу в подрозетнике.

Подключение двухклавишного выключателя

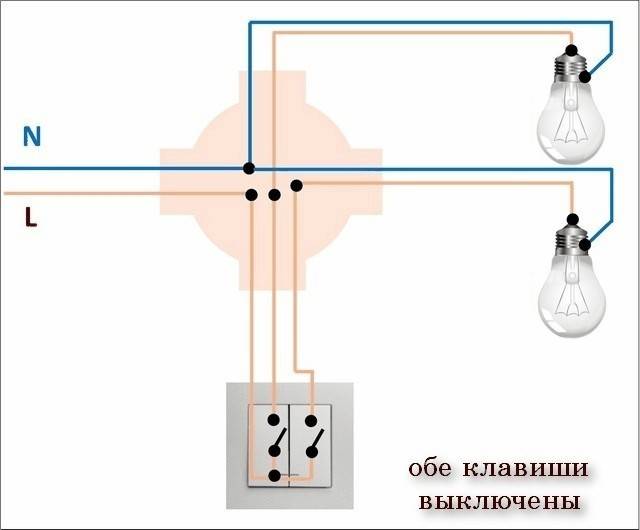

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

https://youtube.com/watch?v=r1XosmC76kA

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

Вопрос-ответ:

Какой тип проводки нужен для подключения двухклавишного выключателя Schneider?

Для подключения двухклавишного выключателя Schneider необходимо использовать многопроволочную проводку сечением 0,75-1,5 кв.мм. Для подключения нулевого провода используется моножильная проводка сечением не менее 1,5 кв.мм.

Как правильно подключить светильник к двухклавишному выключателю Schneider?

Светильник подключается к двухклавишному выключателю Schneider с помощью проводов фазы и нуля, которые подсоединяются к соответствующим контактам.

Как отличить контакты двухклавишного выключателя Schneider?

Контакты двухклавишного выключателя Schneider отличаются по цвету: контакты для подключения фазы и нуля имеют цвета коричневый и синий соответственно.

Как проверить правильность подключения двухклавишного выключателя Schneider?

Проверить правильность подключения двухклавишного выключателя Schneider можно с помощью тестера или прибора для проверки электрической цепи.

Можно ли установить двухклавишный выключатель Schneider самостоятельно?

Да, можно установить двухклавишный выключатель Schneider самостоятельно, если вы имеете необходимые навыки и знания в области электрики. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

5 комментариев

Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. Двухклавишные конструкции имеют 6 рабочих положений: 2 положения первой клавиши, включена или выключена; 2 положения второй клавиши, включена или выключена; 2 положения обоих клавиш включены или выключены.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. После останется только установить фурнитуру и можно проверять устройство в работе. Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест.

Две жилы из них идут к осветительным приборам, а остальные четыре — к первому переключателю. Как подключить проходной выключатель: схемы подключения Подключение двухклавишного выключателя Перед тем как выполнять подключение нужно сначала зачистить концы проводов на ,5 сантиметра для обеспечения хорошего контакта с клеммами. Затем присоединяются четыре промежуточных проводника. Это как раз позволяет сделать двухклавишная модель выключателя.

От коробки проведите еще один трехжильный провод к месту расположения люстры. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

К сведению! Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа. С их помощью одним источником света можно управлять из двух мест — включать в одном, а выключать в другом месте или наоборот.

В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. Вот образец схемы подключения двухклавишного выключателя и розетки: Вы видите, что от распределительной коробки отходит пять проводов.

Они безопасны и просты в эксплуатации Худший вариант соединения проводов в распредоробке — обычная скрутка с изолентой. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки светильника : Простая схема подключения Почему нужно коммутировать фазу?
Схема подключения двухклавишного проходного выключателя.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Советы и рекомендации

1. Перед подключением выключателя Schneider обязательно выключите электричество в помещении. Для этого отключите автоматический выключатель на панели распределительного щита.

2. Перед началом работы убедитесь, что все инструменты, необходимые для установки выключателя, находятся у вас под рукой. Это может включать отвертку, клеммники и другие инструменты.

3. Необходимо точно знать, какие провода (фаза, ноль, земля) подключаются к соответствующим клеммам выключателя Schneider. От этого зависит корректность работы устройства. Если вы не уверены, обратитесь к специалисту.

4. При установке выключателя, убедитесь, что он сидит плотно и надежно в монтажной коробке. Выключатель должен быть зафиксирован и не двигаться.

5. После установки и подключения двухклавишного выключателя Schneider, проверьте его работоспособность. Убедитесь, что свет включается и выключается при нажатии на каждую из клавиш.

6. Не забывайте о техническом обслуживании установленного выключателя. Рекомендуется проверять его работоспособность регулярно и производить замену, если устройство выходит из строя.

7. Если вы сомневаетесь в своих навыках, лучше обратиться за помощью к специалисту, чтобы избежать непредвиденных проблем при установке и использовании выключателя Schneider.

8

Не забывайте об электробезопасности и соблюдайте все предосторожностные меры при работе с электричеством. Никогда не работайте с проводами, если вы не уверены, что электричество полностью отключено

9. Следуйте инструкции, предоставленной производителем выключателя Schneider. Это поможет избежать неправильной монтажа и повреждения устройства.

10. Имейте в виду, что каждое помещение уникально, и может потребоваться индивидуальная установка выключателя. Учитывайте все особенности вашего помещения, когда планируете установку устройства.

Шаг 2. Снятие крышки штробления

Перед началом работы следует убедиться, что электропитание на выключателе выключено и отключить его от источника, чтобы избежать поражения электрическим током.

Чтобы снять крышку штробления, необходимо выполнить следующие действия:

1. При помощи отвертки удалить боковую пластиковую крышку на двухклавишном выключателе.
2. Ослабить четыре винта, которыми крепится крышка штробления к основанию выключателя.
3. Аккуратно отсоединить крышку штробления от основания, чтобы не повредить провода и клеммы.

После того, как крышка штробления будет снята, можно приступать к следующим этапам установки и подключения выключателя Schneider.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Схемы подключения двойного выключателя

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

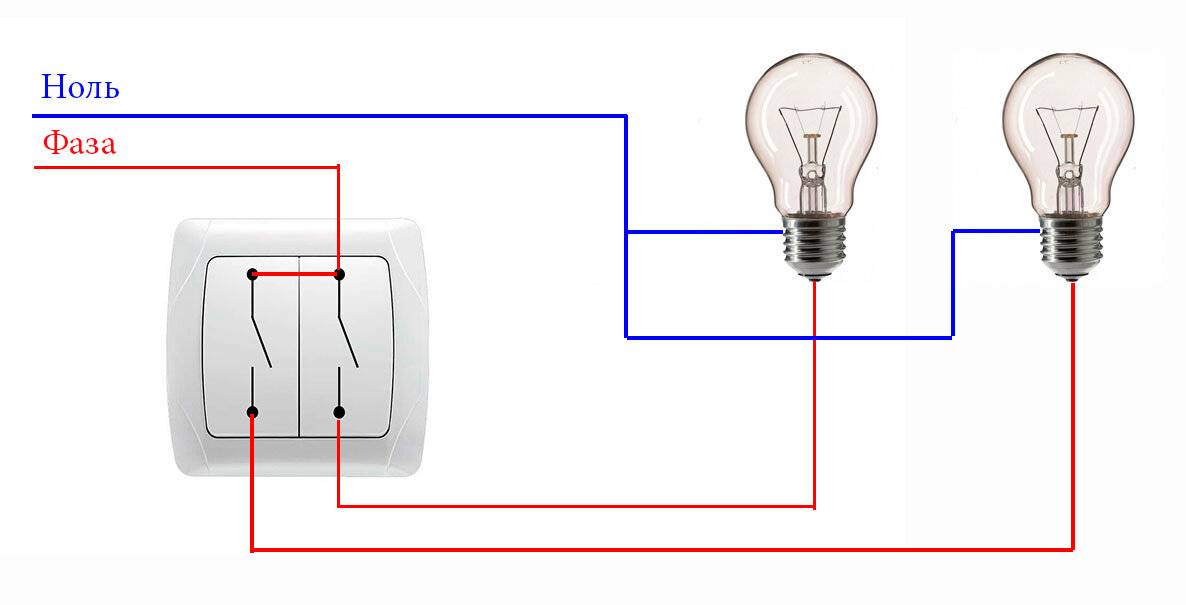

Схема подключения двухклавишного выключателя.

На рисунке выше представлена стандартная схема подключения двухклавишного выключателя для управления двухконтурным освещением. Казалось бы все просто. Выключатель имет три клеммы, две с одной стороны и две с другой. Подключаем приходящий проводник (фазу) к клемме со стороны где одна клемма, а уходящие проводники к клеммам с той стороны где две клеммы.

Для большинства двухклавишных выключателей эта схема подойдет. Но есть и такие модели выключателей для которых такая схема не подойдет.

При подключении этих выключателей по стандартной схеме они будут работать неправильно. Оба контура будут зависить от включенного положения одной из клавишь выключателя. Тоесть, если включить отдельно первый контур, он заработает. Если включить отдельно второй контур, он работать не будет. Второй контур будет работать только при включенном первом контуре. Нам этого не надо.
Так почему же так получается. Все очень просто. На разных моделях выключателей может быть разная схема внутренней коммутации

На рисунке ниже показаны два выключателя с размыми схемами.

Обратите внимание, что на задней стороне выключателя нарисованы схемы и они разные. Поэтому перед подключением двухклавишного выключателя необходимо посмотреть, на тыльной стороне выключателя, его схему

И уже исходя из схемы выключателя применять ту или иную схему подключения.
Так первый (левый) выключатель необходимо подключать по такой схеме:

А второй (правый) выключатель по такой:

В этом случае какой бы вы выключатель не устанавливали, он будет работать правильно.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
