Как установить и настроить датчик движения для освещения

Виды датчиков движения для освещения

По расположению в пространстве различают:

• внутренние;
• периферийные;
• периметрические (для освещения улицы).

По конструктивным особенностям:

• однопозиционные (приемник + передатчик в одном корпусе);
• двухпозиционные (приемник с передатчиком размещены отдельно);
• многопозиционные (количество приемников, передатчиков больше двух в отдельных корпусах).

По типу монтажа:

• накладной (монтируется на стену, без врезки);
• врезной (корпус устанавливается внутрь стены);
• потолочный (крепится на основном/подвесном потолке).

По количеству контактов:

• двухконтактные (работают с лампами накаливания);
• трехконтактные (работают со всеми видами ламп, мощными светильниками, при установке катушки магнитного пускателя).

По способу получения сигнала:

• активные (отправляют сигнал, который возвращается отраженным от предметов, людей. Конструкция: передатчик + приемник);
• пассивные (фиксируют только излучение предметов).

По принципу действия:

• инфракрасные;
• ультразвуковые;
• микроволновые;
• комбинированные.

Рассмотрим последнюю классификацию поподробнее.

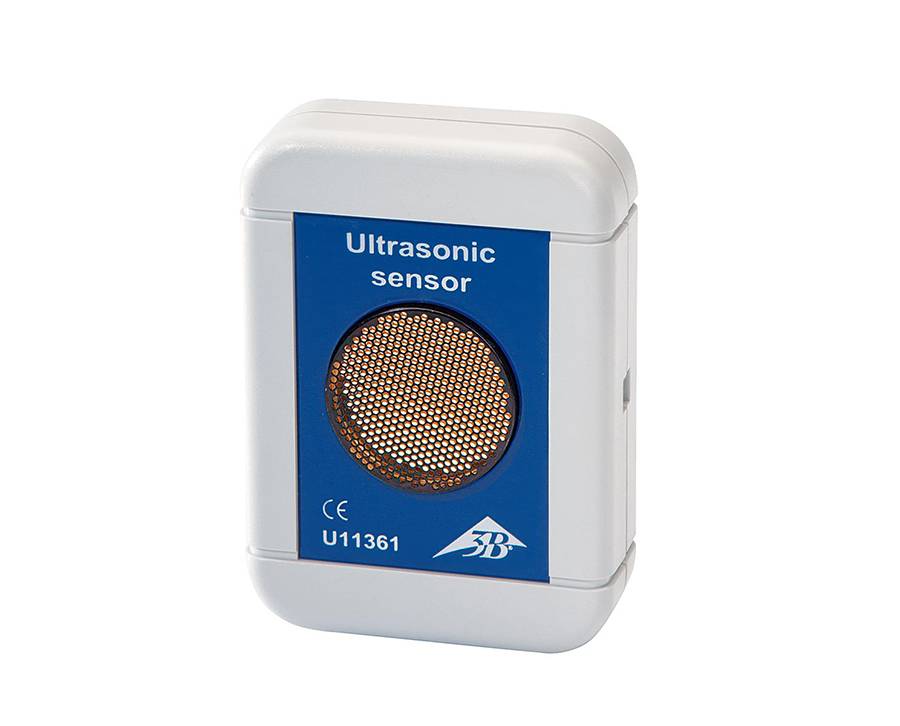

Ультразвуковой

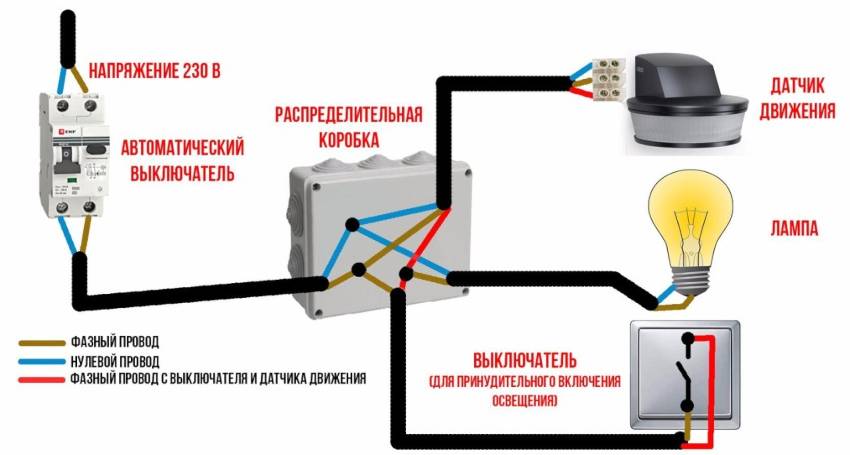

Подробная схема подключения датчиков движения

Если помещение имеет изогнутую форму, один датчик движения не сможет охватить все пространство. В этом случае необходимо установить несколько датчиков движения, схема которых предполагает их параллельное подключение. В результате при движении объекта в любом месте помещения один из приборов сработает, замыкая при этом цепь, что обеспечит подачу напряжения на осветительный прибор.

Согласно инструкции к устройству, необходимо пропустить фазу через датчик на лампочку и подвести к нему ноль для питания

Важно! Данный способ соединения требует подключения лампы и датчиков от одной фазы, что исключит образование короткого замыкания. Датчики устанавливают в таких местах, чтобы был обеспечен максимальный угол обзора территории, исключая экранирование окон, дверей, элементов мебели и декора

Датчики движения имеют допустимое значение мощности, состоящее в пределах 500-1000 Вт

Датчики устанавливают в таких местах, чтобы был обеспечен максимальный угол обзора территории, исключая экранирование окон, дверей, элементов мебели и декора. Датчики движения имеют допустимое значение мощности, состоящее в пределах 500-1000 Вт.

Важно! Если к датчику необходимо подключить несколько мощных осветительных приборов, выполняется установка магнитного пускателя. Под крышкой датчика располагается колодка для подключения, к которой подсоединены три цветных контакта, выходящих из корпуса

Провода подключаются к присоединительным зажимам. В случае использования многожильного кабеля применяются специальные втулочные наконечники

Под крышкой датчика располагается колодка для подключения, к которой подсоединены три цветных контакта, выходящих из корпуса. Провода подключаются к присоединительным зажимам. В случае использования многожильного кабеля применяются специальные втулочные наконечники.

После подключения проводов нужно надеть крышку и перейти к подсоединению кабельной продукции в распределительной коробке

Ток на датчик поступает по двум проводам: фаза – коричневый, ноль – синий. Фаза выходит из датчика и направляется на один контакт лампочки. Второй кабель от нее присоединяется к клемме ноль.

После выполнения подключения проводов следует надеть крышку и перейти к подсоединению кабельной продукции в распределительной коробке. К ней подводится 9 проводов: три от датчика, два от лампочки, ноль и кабель подключения к сети.

Провода подключаются в определенной последовательности. Фаза совмещается с кабелем фазы прибора и проводом от выключателя с датчиком движения. Далее выполняется соединение ноля датчика, лампы освещения и питающего кабеля. Три оставшихся провода: два коричневых от выключателя и лампы, один красный от датчика – совмещают между собой.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

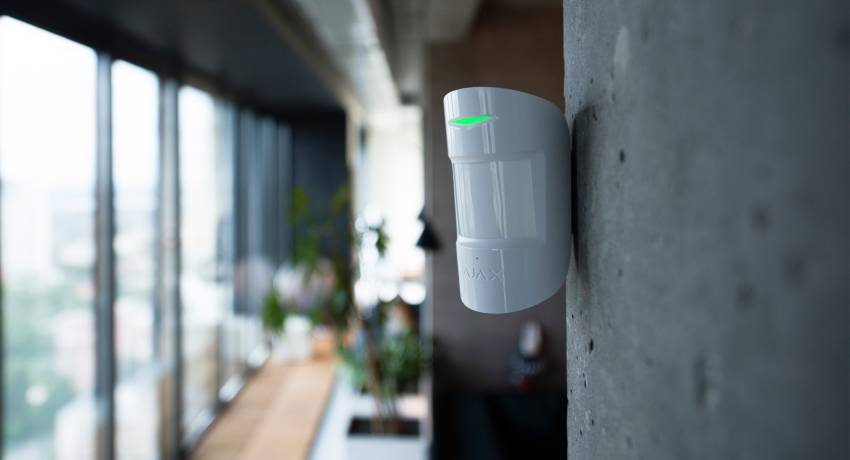

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

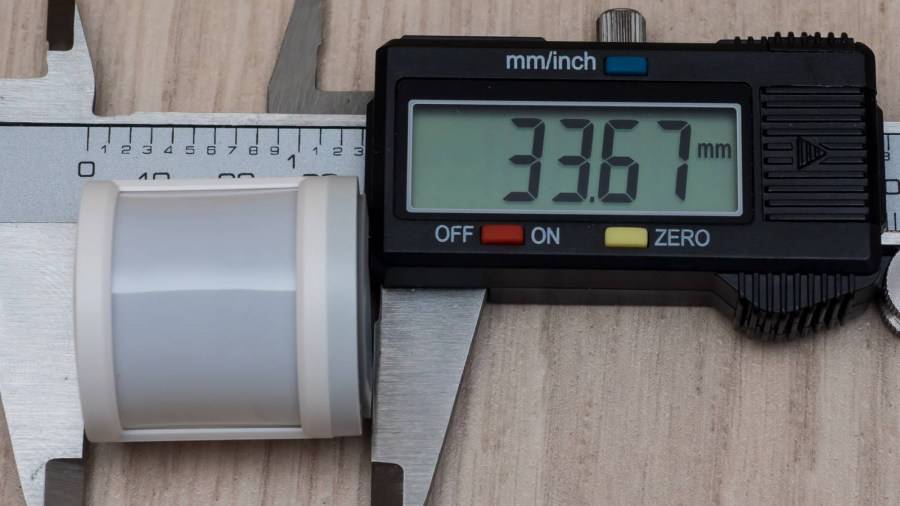

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

• припаивают к блоку два дополнительных провода;
• протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Каким образом работает датчик движения?

Сегодня существует огромное число различных устройств движения. Большинство из них работают по следующему принципу: как только на площади воздействия датчика будут замечены запрограммированные заранее действия, практически мгновенно обнаружитель запустит в работу реле и в дальнейшем передаст к датчику включения света электричество прямо по цепи.

Активность датчика при этом задается вручную. Это может быть как десять секунд, так и пять, и двадцать минут. В том случае, если в комнате не будет замечено абсолютно никакого движения – он автоматически выключится. Кроме того, прямо в настройках самостоятельно можно достаточно легко выбрать степень освещенности.

Во время выбора установки стоит сразу подумать о ее размещении. В дальнейшем как раз от этого будет зависеть и вид устройства и используемые схемы подключения датчиков. Например, пока кто-либо не войдет в комнату, инфракрасный аппарат однозначно не среагирует ни при каких обстоятельствах.

Продумывая такой вопрос, как какую лампу выбрать, стоит обязательно учесть все правила работы датчика и изучить каждый пункт руководства. Строго запрещается по собственному желанию выбрать угол для обзора и соответственно место в том случае, если в прилагаемой инструкции по эксплуатации были четко прописаны рекомендуемые границы.

Процесс установки механизма достаточно легкий – существует две простые схемы со стандартной подачей 220 В с выключателем и соответственно без него

Правда существует ряд нюансов, на которые стоит обязательно обратить внимание.. Во-первых, лучшее заранее у человека, разбирающегося в различных моделях устройств, узнать, как именно подключается датчик движения.. Во-первых, лучшее заранее у человека, разбирающегося в различных моделях устройств, узнать, как именно подключается датчик движения.

Во-первых, лучшее заранее у человека, разбирающегося в различных моделях устройств, узнать, как именно подключается датчик движения.

Во-вторых, во время выбора прибора заранее стоит уточнить, какая дальность распространения с учетом площади вашего помещения и сколько необходимо будет вольт.

В-третьих, больше всего сил вы затратите во время анализа именно расположения датчика.

В завершение стоит отметить, что важно закрепить за датчиком конкретной место и обязательно отдельный выключатель. Это в первую очередь необходимо для того, чтобы впоследствии в экстренной ситуации всегда можно было отключить быстро систему.

Как настроить датчик движения на прожекторе: основные этапы

Любой датчик движения складывается из нескольких параметров, как показано на фото.

Правильная настройка сохранит более 50% потребляемой электроэнергии, помните об этом, и отнеситесь со всей серьезностью к установке. Узнайте о том, как сделать освещение в гараже.

Смотрите, как работает датчик движения, так вы поймете, что и к чему нужно настраивать.

Освещенность

Первая настройка – это порог освещенности, на корпусе датчика движения он отображается как «LUX». Мы рекомендуем устанавливать его на максимум, в этом случае датчик будет включаться только в темное время суток. Днем смысла от него никакого нет, поэтому и включать его, особого смысла нет.

Есть современные датчики, где можно установить даже время срабатывания, они по стоимости идут на порядок выше, поэтому такой вариант рекомендовать мы не можем. Если ваш датчик плохо срабатывает или данный параметр отсутствует вовсе, тогда мы можно подключить фотореле.

Время задержки

Далее настраиваем датчик движения в зависимости от диапазона включения, на датчике такой регулятор обозначается «Time». Время настраивать проще всего, вы сами выбираете время, когда датчик должен срабатывать, диапазон от 5 секунд до 10 минут. Мы рекомендуем устанавливать одну минуту, далее смотрите по своей ситуации.

Чувствительность

Такой параметр на датчике обозначается «SENS», регулируется он по отметке «+» и «-». При его настройке будьте внимательны, и постоянно проверяйте свою работу. Рекомендуем устанавливать средние показатели, далее смотреть, как датчик будет срабатывать. Ни в коем случае он не должен хватать маленьких животных.

Рекомендации по установке внутри помещения

• Перед установкой рекомендуется начертить общий план помещений, где будет происходить монтаж, прорисовать наиболее оптимальные зоны охвата, определить траектории движения.
• Нужно избегать прямого попадания света от ламп на датчик движения для того, чтобы не создавать избыточную температуру.
• Исключить из зоны действия прибора:

1. — прозрачные перегородки (для инфракрасных);
2. — крупногабаритные предметы, препятствующие обзору;
3. — приборы отопления, климатическое оборудование, бытовую технику (инфракрасные датчики);

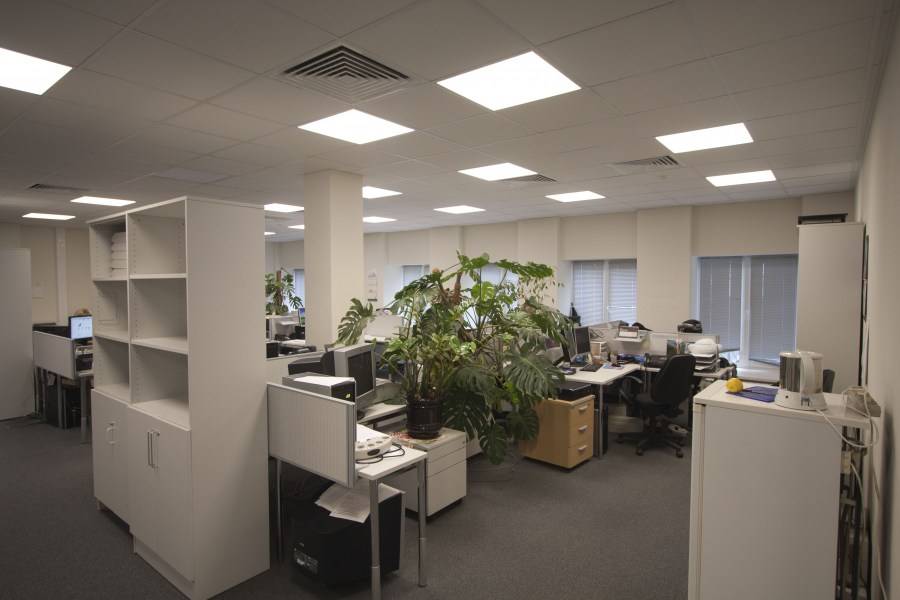

Для больших помещений рекомендуется использовать потолочные устройства с зоной охвата 360⁰, размещенные по центру.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

• Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
• Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
• Акустический. Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
• Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Характеристики

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

• Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
• Фронтально, когда человек движется по направлению к устройству.
• Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

• Охранные системы и сигнализация.

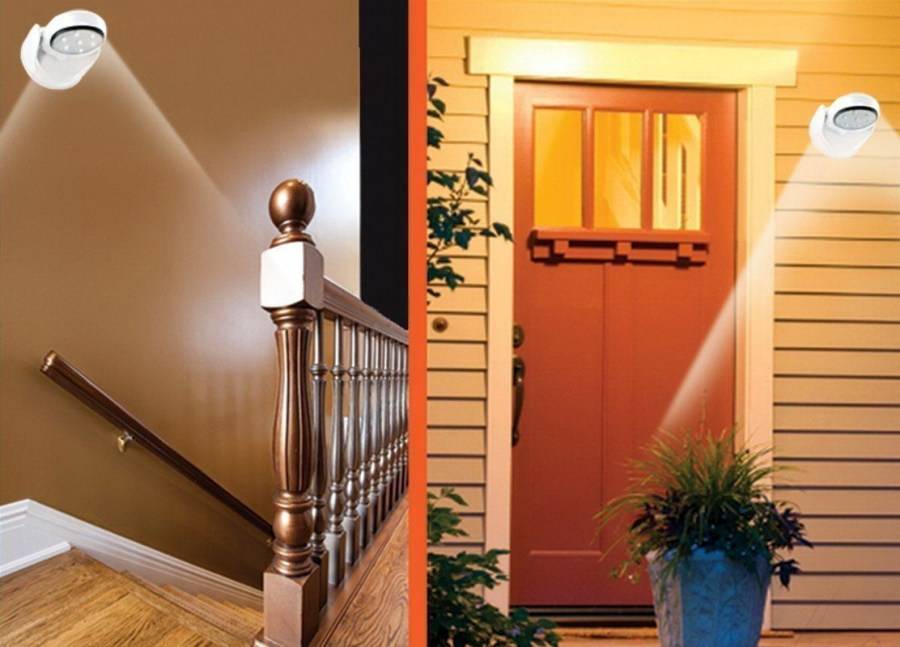

• Подсветка ворот и дорожек у дома.
• Установка контроля над работой фонтанов.
• Монтаж подсветки бассейна.
• Освещение лестниц и коридоров.
• Освещение подвальных и подсобных помещений.
• Срабатывание слива унитаза и включение вытяжки.
• Светодиодная (LED) лента для подсветки ступеней лестницы.

Как правильно подключить датчик движения — 5 схем монтажа с выключателем и без

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

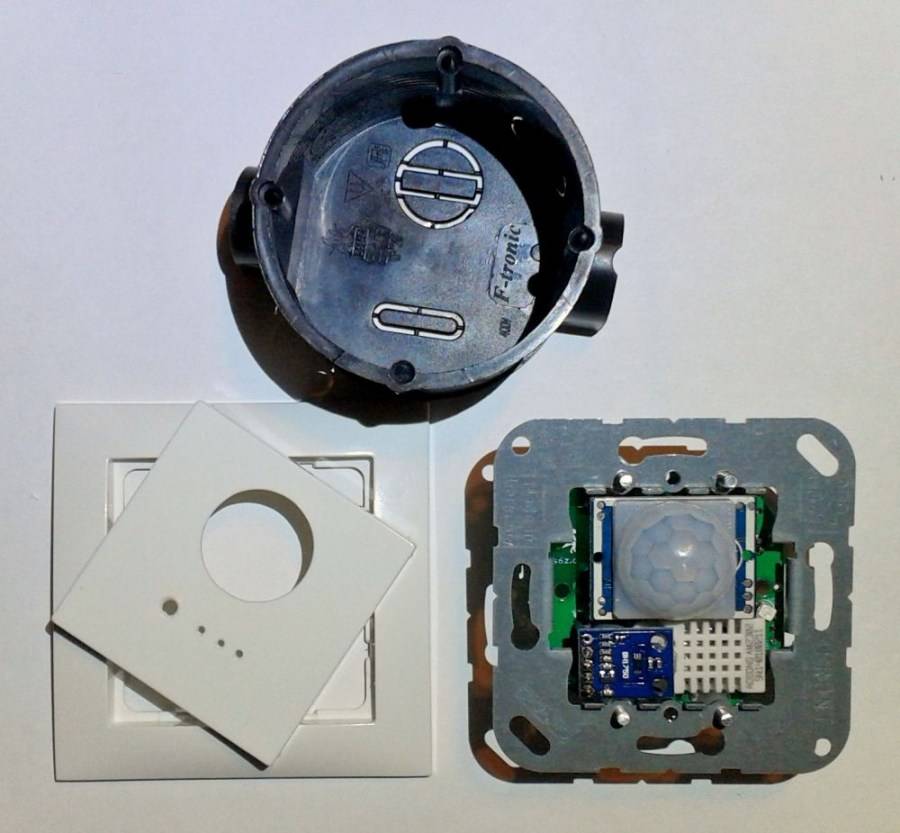

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

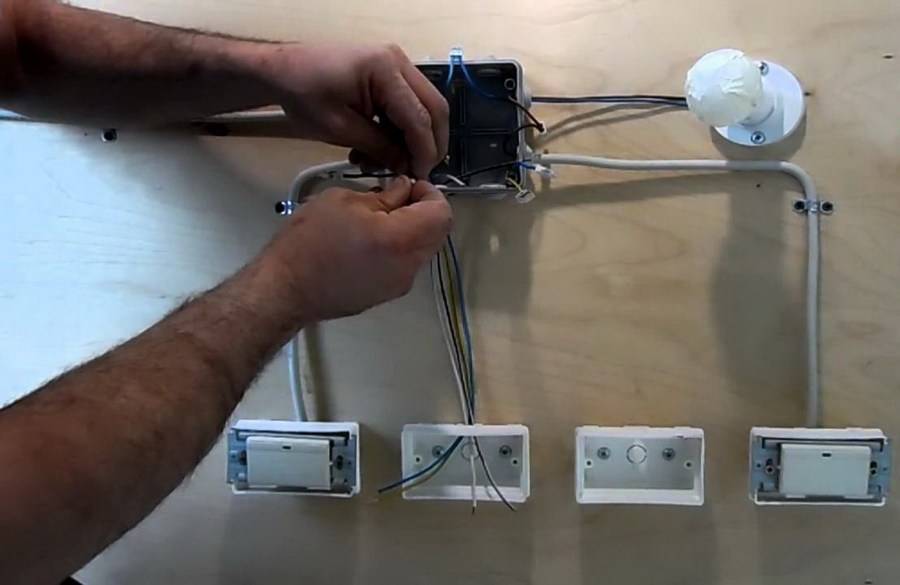

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Проверка правильности подключения приборов

Очень важно проверить работоспособность данных приборов еще до момента их установки, подключив их по временной схеме. Это особенно касается простых моделей, в комплектации которых не предусмотрена регулировка. Если же после их установки получилось так, что они не сработали как положено, вероятней всего, дело в некорректно выполненном монтаже

Если же после их установки получилось так, что они не сработали как положено, вероятней всего, дело в некорректно выполненном монтаже.

Более сложные варианты этих устройств также следует проверить на исправность. Для этого собирается временная схема подключения, регулятор порога освещенности устанавливается на максимальное положение, таймер – в минимальное.

В случае если у прибора имеется индикаторный светодиод, необходимость в подключении нагрузки попросту отсутствует. Так как о работоспособности будет свидетельствовать движение сенсора при его включении.

Если роль коммутатора в приборе играет электромагнитное реле, то об исправности устройства будет говорить его щелканье. После завершения электромонтажных работ необходимо произвести регулировку датчика движения. Это очень важный момент, который мы рассмотрим более подробно.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

• при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
• подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Назначение и принцип работы светильника

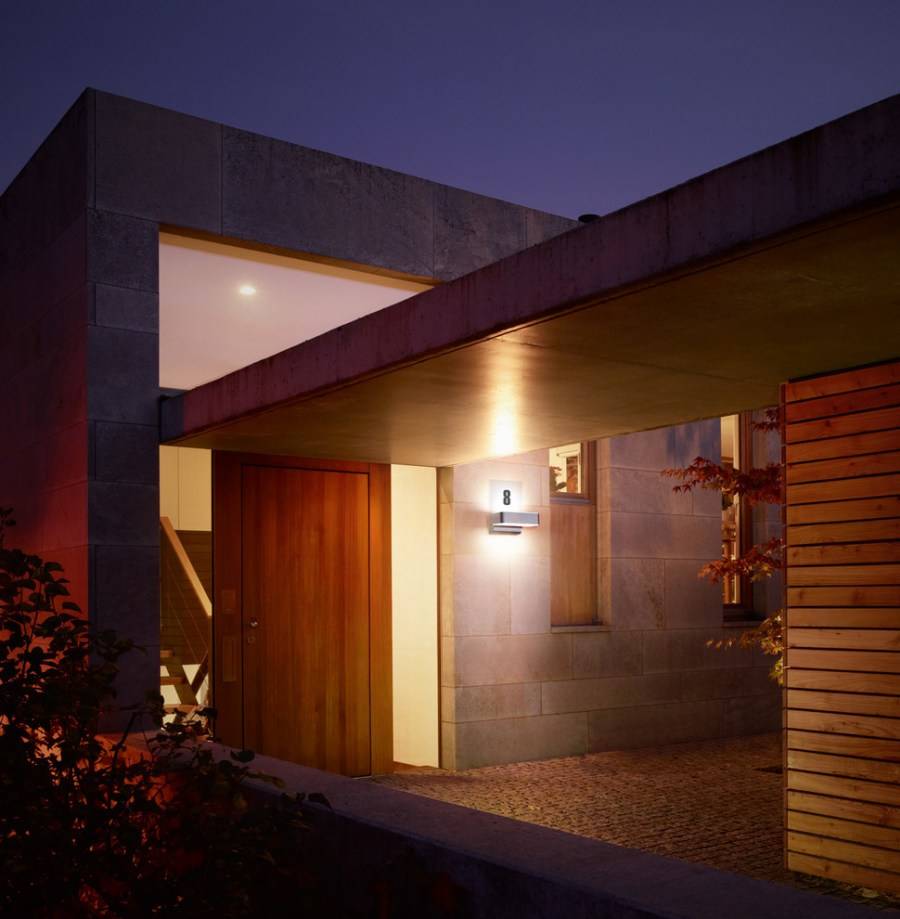

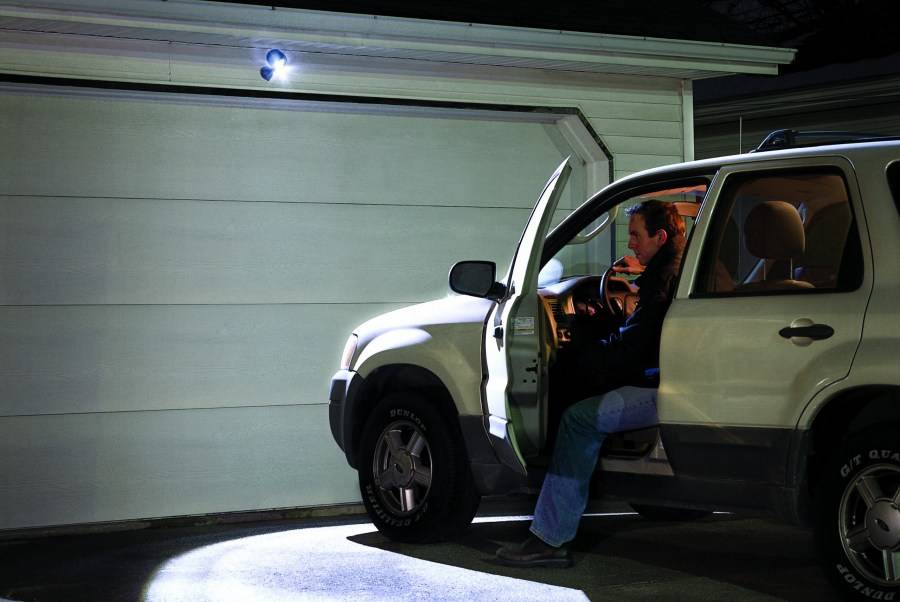

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Настройки SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются редко. Первый отвечает за «восприимчивость» датчика и устанавливается на максимальное значение, второй — за уровень чувствительности микрофона (ставится на минимум).

Необходимые инструменты и материалы

Для изготовления понадобится всего два инструмента:

1. паяльник;
2. мультиметр.

Элементы и материалы нужны такие:

• фототранзистор (на схеме обозначен VT1);
• конденсатор (С1);
• операционный усилитель с обратной связью (DA1);
• резистор с обратной связью на операционный усилитель (R2);
• обычный резистор (R1);
• блок питания;
• реле РЭС 55А;
• лазерная указка (при небольшом расстоянии между источником света и фотоприемником вместо лазера можно использовать фотодиод);
• провод;
• прокладка водопроводная;
• шуруп.

Фототранзистор можно изготовить самостоятельно из транзистора П417А или любого другого, имеющего вид шляпы с полями на 3-х ножках. Крышку корпуса демонтируют, открывая полупроводниковую начинку либо в ней формируют отверстие, срезая верхнюю часть. При освещении открытого кристалла прибор будет действовать, как фототранзистор, только с меньшей чувствительностью.

Номинал R2 выбирают с учетом того, что с его увеличением возрастает коэффициент усиления, а это приводит к снижению устойчивости усилителя. Оптимальное сопротивление — 100 кОм.
