Проходные (Перекрестные)
Проходные сенсорные выключатели Livolo
Современные решения в области управления освещением, делают этот процесс все более удобным и простым. представляет вашему вниманию модельный ряд проходных сенсорных выключателей Livolo. Сенсорное управление освещением — наиболее современное решение, обладающее рядом неоспоримых преимуществ
Кроме преимуществ сенсорных выключателей, проходные выключатели Livolo обладают и собственными достоинствами, делающими нашу жизнь еще более удобной и технологичной.
Основной отличительной особенностью проходных выключателей Livolo является возможность управления освещением в помещении из разных мест. К примеру, можно управлять освещением в спальне от входа и с двух сторон от кровати или управлять освещением с помощью проходных выключателей Livolo в длинном коридоре с двух его концов. Проходные выключатели Livolo позволяют управлять из двух или трех мест в помещении и монтируются соответственно по 2 или 3 выключателя, один из которых головной. Кроме этого в нашем каталоге также имеются модели проходных выключателей Livolo с дистанционным управлением при помощи Wi-FI, таким образом проходные выключатели дают Вам свободу в управлении освещением из любого места в необходимый момент.
Монтаж проходных сенсорных выключателей Livolo осуществляется аналогично монтажу сенсорных выключателей, за тем лишь исключением ,что монтируются они по 2 или 3 штуки. Выключатели монтируются в стандартный европейский подразетник, не требуют дополнительных коммуникаций. Головной выключатель подключается тремя клеммами (Фаза, линия нагрузки, информационный порт), второстепенный же подключается двумя клеммами (фаза и информационный порт) Для того, чтобы работала функция проходного выключателя, необходимо после установки выключателей их синхронизировать. Для синхронизации необходимо прикоснуться к сенсору на головном выключателе и удерживать до звукового сигнала, после чего, необходимо прикоснуться к второстепенному выключателю. Для отмены синхронизации необходимо прикоснуться к сенсору головного выключателя и удерживать его до второго звукового сигнала.
Проходные сенсорные выключатели Livolo выпускаются в четырех цветах (белом, черном, золотом, серебристом), что позволяет подобрать оттенок максимально подходящий под оформление Вашего интерьера, позволит не выделяться электротехническим механизмам.
Преимущества проходных сенсорных выключателей Livolo :
- Возможность управления освещением из любого места в помещении
- Удобство. Для того чтобы выключить основное освещение перед сном Вам не нужно вставать с кровати, достаточно смонтировать второстепенный выключатель возле кровати. Эргономичность сенсорных выключателей — также одно из преимуществ.
- Долговечность эксплуатации. Проходные сенсорные выключатели Livolo сделаны из каленого стекла, краска нанесена с тыльной стороны стекла, что предотвращает царапины и повышает износоустойчивость. Механизмы сделаны из качественных материалов и позволяют проработать выключателю до 25 лет
- Проходные сенсорные выключатели Livolo выпускаются для управления двумя или одной линией нагрузки, могут компоноваться по 1, 2, 3 и четыре модуля для управления освещением в нескольких комнатах или помещениях
- Световая индикация сенсора всегда проинформирует Вас о местонахождении выключателя в темноте, а также о его состоянии ( выключен, включен).
В каталоге «ГНК-электро» вы найдете еще много полезных вещей для дома, а цены компании приятно поразят. Тем более она предоставляет скидки и дополнительные бонусы постоянным клиентам. Получить заказ тоже легко — можно приехать на наш склад или дождаться курьерской доставки. Так же мы не ограничиваем вас в способах оплаты, предоставляя возможность совершить наличный, безналичный расчет, перевод с банковской карточки.
Собираем диммер своими руками
Схема на симисторах:
В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается
Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов
Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.
Диммер на микросхеме N555
Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.
Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок
Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А
При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.
А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:
Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.
Диммер на тиристорах и динисторах
Светодиодный диммер 220В с нагрузкой до 2А:
Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор
Глубина скважности регулируется переменным резистором и конденсатором
При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.
Диммер для светодиодной ленты
Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.
В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.
Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.
Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.
Минусы применения
Как и у любой техники, сенсорные выключатели обладают определенными минусами. Если речь заходит об изменяющих свое состояние от соприкосновения с кожей человека, то тут на первый план перемещается обеспечение лучшего электрического контакта. С разными не проводящими ток посредниками (перчатками, салфетками, тканью), вызвать срабатывание не получится. Причем это практически не зависит от типа детектора — будь он хоть индукционный, резистивный, или построенный на принципах определения тепла. Работающие на основании пересечения луча света или его изменения лишены этого недостатка. Но, обладают другим — они сильно зависят от чистоты самой оптической системы устройства и текущей нормы потока в помещении. То есть, если выключатель построен по принципу перекрытия пальцем фоторезистора, улавливающего внешний источник света, то там, где постоянно темно его функциональность будет ограничена.
Вообще, чистота контактных площадок или мест касания это достаточно широкая проблемная область сенсорных выключателей. Их необходимо периодически мыть и убирать с их поверхности пыль, грязь и жировые наслоения, мешающие работе детектора.
Емкостной датчик
Емкостные выключатели света являются более чувствительными. Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру. В основе датчика лежит простой конденсатор. Два электрода на поверхности выключателя являются его обкладками. Когда к ним приближается физический объект, емкость конденсатора меняется. Это становится сигналом для включения света. Каждой модели свойственны индивидуальные особенности. Чувствительность некоторых из них можно настроить в процессе установки.
3 этапа подключения С.В.

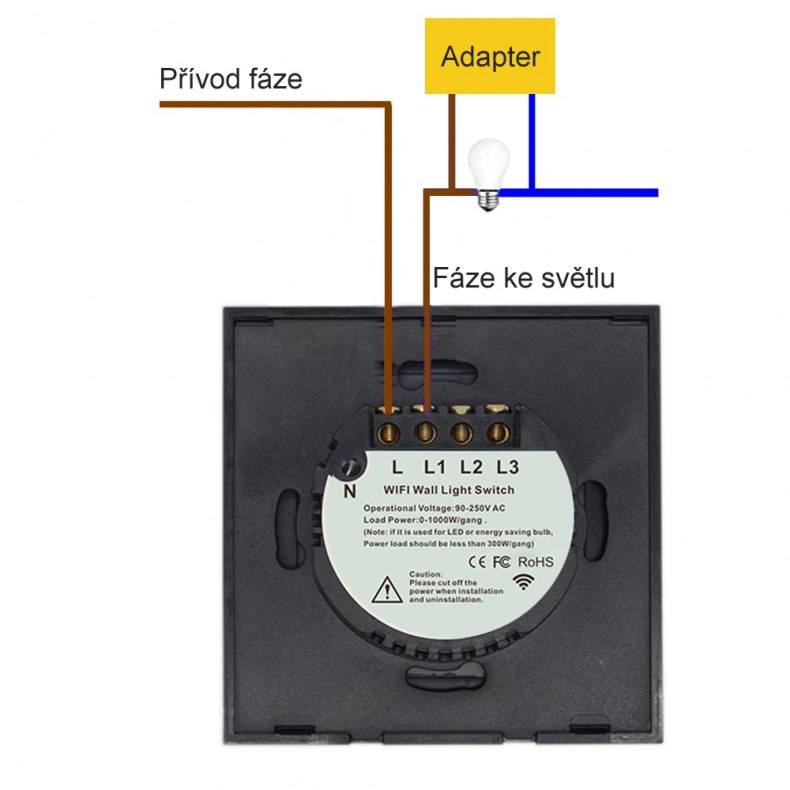

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.
Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.
После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.
подключения сенсорного выключателя
В устройствах, управляющих двумя лампами, клемм «L-load» две.
Установка сенсорного выключателя
Дистанционный С.В. скрытого монтажа. 2 типа пультов.
Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.
Пульты для таких устройств есть двух типов:
- каждая кнопка настраивается на отдельную лампу;
- каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.
Управление светом из 2 мест проходным сенсорным выключателем
Кроме обычных, есть проходные выключатели, предназначенные управлять одним светильником с двух мест.
Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.
В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.
Управление светом из 2 мест проходным сенсорным выключателем
Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа
Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

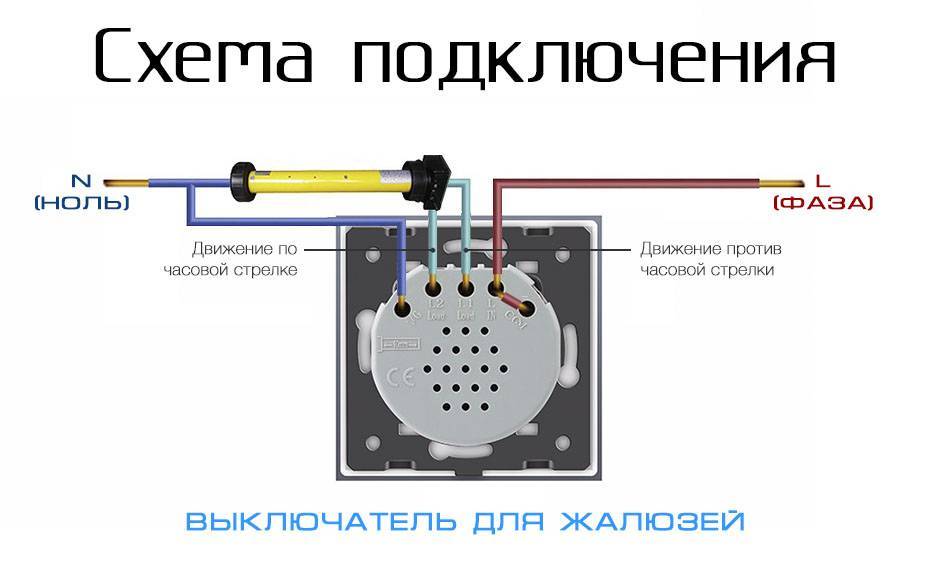

Схемы подключения сенсорных выключателей
С.В. с пультом ДУ, рассчитанным на 4 устройства
Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.
Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.
Дальность срабатывания достигает 50 метров.
Устройство и принцип работы
Сенсорный выключатель состоит из четырех главных элементов:
- корпус;
- электронная плата (коммутатор);
- защитная панель;
- сенсорный датчик.
Сенсорный датчик передает сигнал (прикосновение, звук, движение, сигнал с пульта управления) на электронную плату. В коммутаторе колебания усиливаются и преобразуются в электрический импульс, которого достаточно для замыкания/размыкания цепи – включение и выключение прибора. Возможно плавное поступление нагрузки, регулирующее яркость освещения. Это происходит за счет продолжительности касания. Такие выключатели оснащены диммером.
Экономия на электричестве будет происходить за счет приглушения мощности освещения.
Нейтральный провод / провод C
Перед запуском необходимо разобраться в домашней проводке.
В большинстве обычных выключателей и розеток используется 2 провода:
- Жить
- Нейтральный
Устройства Интернета вещей, как и большинство электронных гаджетов, работают от источника постоянного тока низкого напряжения.
Если вы хотите добавить интеллектуальные переключатели света, вам понадобится как минимум еще один провод для подключения к источнику постоянного тока. Это называется общим проводом или C-проводом, и он позволяет отправлять сигнал на любое из ваших устройств IoT.
К сожалению, примерно 50% домов в Северной Америке не имеют этого провода C, так как же обойти его, чтобы достичь своих целей в области интеллектуального освещения?
- Выбирайте умные переключатели, которым не требуется дополнительный нейтральный провод
- Добавьте провода в существующую проводку, но это дорого и создаст настоящий беспорядок. Это лучший метод, если вы ремонтируете, а проводка уже обнажена.
- Умные лампочки устраняют любые проблемы с проводкой и дают вам контроль на уровне лампочки
- Выбирайте интеллектуальные светодиодные фонари с переключателями на батарейках
Решив проблему с проводкой, вам нужно подумать о том, какой протокол связи лучше всего подходит для вашего умного дома.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Протокол: Z-Wave или Zigbee?
Как и во всех аспектах вашего умного дома, никогда не существует единого четкого пути, который был бы лучшим, просто случай того, что лучше всего подходит для вашей ситуации.
Если вас интересует только умный замок, несколько простых умных лампочек и, возможно, динамик, вы не столкнетесь со многими проблемами со стандартами связи.
С другой стороны, если ваш умный дом включает в себя автоматизацию гаражных ворот, интеллектуальные переключатели и другие уровни безопасности умного дома, вы, вероятно, столкнетесь с Z-Wave и Zigbee.
Проще говоря, Z-Wave и Zigbee – это радиопротоколы, вызывающие сторонний концентратор, чтобы ваши интеллектуальные устройства могли связываться с вашим мобильным телефоном. Устройства с поддержкой Bluetooth и Wi-Fi, напротив, могут обмениваться данными напрямую без необходимости перевода.
Хотя Z-Wave и Zigbee не совместимы друг с другом напрямую, вы можете преодолеть этот пробел в протоколе с помощью концентраторов и интеллектуальных динамиков, так что это становится менее спорным вопросом.
Фирмы-производители выключателей
Чем выше репутация производителя, тем соответственно лучше и качество выключателей
Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд
Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.
Компания Legrand из Франции
Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.
Фирма Legrand
Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации
В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.
Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.
Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.
Шведская фирма АВВ
В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.
Фирма АВВ
Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.
У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.
Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.
Французский бренд Schneider Electric
Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.
Фирма Schneider Electric.
Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.
Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.
Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.
Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.
С.В. для настольной лампы — 2 режима работы
Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.
У такого светильника есть недостатки:
- отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
- ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.
Схема С.В. для настольной лампы, собранная на 1 микросхеме
Этот регулятор собран на микросхеме 145АП2. Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.
Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.
Схема сенсорного выключателя для настольной лампы
Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.
В качестве сенсора используется корпус светильника.
2 случая необходимости ремонта С.В. для настольной лампы
Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.
Разновидности
Сенсорный выключатель может быть оснащен дополнительными функциями, его конструкция бывает основана на разных принципах действия. Стоит обозначить 4 популярные модификации:
- С пультом ДУ. Удобно использовать для управления бра, светодиодной лентой и т. д.
- Емкостной. Реагирует на легкое прикосновение. Такое устройство можно сделать своими руками, об этом немного ниже.
- С таймером. Помогает экономить на электричестве, отключая свет, когда в квартире никого нет.
- Бесконтактный. Реагирует на определенные особенности обстановки: звук, изменения уровня освещенности, перепад температур, движение.
Каждую из разновидностей можно оборудовать диммером. С его помощью регулируется яркость освещения в комнате.
Выключатели
Изначально под таким понятием, как сенсорные выключатели подразумевали устройства, которые имели специальную контактную пластину. Если человек прикасался к ней, то происходило автоматическое включение или выключение. Сегодня понятие сенсорных выключателей благодаря инновационным устройствам существенно изменилось. Если для управления ими не требуется прямое воздействие, тогда такой выключатель можно считать сенсорным.
Классические выключатели, не имеющие подвижной кнопки, считаются сенсорными. Конструктивно все они устроены примерно одинаково, а главное отличие их заключается только в сенсорах.
Датчики, как правило, состоят из трех частей:
- система обработки сигнала;
- датчик-сенсор;
- коммуникационная силовая часть.
Сенсорные выключатели обладают следующими преимуществами по сравнению с обычными выключателями, которые установлены в большинстве квартир:
- они имеют дизайн, который особенно хорошо будет смотреться в интерьере стиля хай-тек;
- одним прикосновением можно не просто включить свет, но и выбрать оптимальный в данный момент режим освещения;
- вы можете использовать сенсорный выключатель в качестве отдельного устройства или одного из элементов сложной системы.
Современный беспроводной выключатель не просто делает включение и выключение осветительных приборов более удобным, но и дает возможность создавать сложные сценарии управления несколькими светильниками.
Каждый дистанционный выключатель зачастую представлен в нескольких цветах. Это позволяет выбрать такой сенсорный диммер или выключатель, который будет лучше выглядеть в вашем интерьере. Если вы хотите, чтобы ваша квартира или офис выглядели современно, установить сенсорный выключатель – это оптимальное решение. Прибор поможет вам управлять несколькими зонами освещения, а также передавать команды на жалюзи, рольставни и другое оборудование.
Выводы и полезное видео по теме
Интересный обзор выключателей беспроводного типа. Наглядное и подробное описание конструкционных особенностей. Принцип работы и правила использования оборудования.
Руководство по установке беспроводного устройства включения/выключения света и некоторые интересные особенности этой работы.
Правила выбора и покупки беспроводных контроллеров. На что обязательно смотреть перед приобретением, а где можно пойти на уступки. Полезные советы домашнего мастера из личного опыта
Обустраивая в домашних условиях осветительную систему, стоит оснастить ее беспроводным выключателем. Установка прибора не потребует демонтировать внешнюю отделку помещения, проделывать в стенах штробы и прокладывать новую проводку.
Монтажные работы займут небольшое количество времени и обеспечат хозяевам возможность управлять домашними осветительными приборами в максимально удобном для себя режиме.
