Сборка и обшивка каркаса
Планки калитки могут крепиться только на каркас, поэтому сначала нужно заняться его изготовлением. Сперва собирается рама, ширина которой должна быть как минимум на 10 миллиметров меньше, чем ширина между опорами. Если калитка будет закрываться без зазоров, нужно прибить на опорах соответствующие планки.
Высота рамы может быть меньше самой обшивки или находиться на её уровне, но категорически не рекомендуется делать каркас меньше 2/3 обшивки. Изделие может быть на одном уровне с опорами, а также выше или ниже столбцов
Практического значения его расположение не имеет, важно только то, чтобы оно соответствовало общему архитектурному замыслу
Сначала необходимо подготовить два бруска для каркаса 40×40 миллиметров. Их длина должна быть на 10 миллиметров короче расстояния между опорами. Например, если расстояние между столбцами 1,2 м, то бруски должны быть 1,1 м в длину. Размер поперечной планки зависит от высоты забора, калитки и общей задумки, поэтому чётких рекомендаций по этому поводу нет.
Калитка из дерева для забора своими руками делается очень просто. Самая главная часть — это установка лицевых планок. От них зависит, насколько эстетично будет выглядеть ваше изделие. Если нужна сплошная калитка, то следует словно щитом забить каркас заранее подготовленными и обработанными планками. Чтобы сделать сверху полукруг, нужно после крепления планок его сделать лобзиком. После этого зачистить поверхность рашпилем во избежание заноз.
Чтобы сделать полукруг правильно, нужно найти одинаковый уровень с правой стороны изделия и с левой. Третей точкой будет центр конструкции между двумя краями. Там и нужно забить маленький гвоздик и привязать к нему верёвку. Получается своеобразный циркуль, с помощью которого можно нарисовать ровный полукруг. Чтобы сделать радиус круга меньшим, нужно опустить гвоздь ровно по вертикали изделия.
Материалы каркаса
Для получения надежной входной двери, которая прослужит не один год, потребуется изготовить каркас. В качестве сырья для него берут металл или дерево. Разберем подробнее свойства, нюансы монтажа каждого из этих видов.
Металл (профиль, уголок)
Фото: сборка и сварка забора и калитки из старого металлопрофиля
Калитка из металла держится на прочном каркасе из:
- профтрубы;
- уголка;
- универсальной т-образной трубы.
Сверху такой рамки не сложно закрепить любой материал (рабицу, штакетник, профлист).
Под столбы рекомендуется брать профиль размерами 60*60*3 мм. Чем толще будут стенки металла, тем дольше прослужит конструкция.
Под каркас подойдет профиль габаритами:
- 40*20 мм;
- 40*30 мм;
- 40*40 мм;
- 40*60 мм;
- 50*50 мм.
Профиль допустимо сваривать любой стороной (узкой или широкой). Все металлические элементы в обязательном порядке обрабатывают грунтовкой от ржавчины.
Согласно подготовленному чертежу трубы режутся болгаркой на куски, свариваются между собой. Получается наружный каркас. Если усилить внутренним каркасом, то калитка выйдет прочной. Для внутреннего каркаса берут трубу меньшего размера ‒ 20*20 мм, 20*40 мм. Метод сварки при соединении элементов ‒ прихватками, то есть шов делается не сплошной, а местами, по 2 см.
К готовому каркасу можно приварить пластину под замок, ручку.
Дерево
Делать каркас из дерева принято только для деревянных заборов. Их ставят на садовых участках загородных домов, дачах. Они отлично дополнят практически любой стиль ландшафтного дизайна.
По высоте рамка может соответствовать размерам полотна или быть меньше его. Оптимальный размер бруса для каркаса ‒ 40*40 мм.
Крепится каркас на шарнирах, завесах к столбам.
Для надежности каркас усиливают треугольником, фиксируя деревянную рейку по диагонали. Весь используемый пиломатериал пропитывают антисептиком. В процессе эксплуатации также рекомендуется раз в 2‒3 года периодически обрабатывать деревянные части защитными средствами. Но даже при качественном уходе срок службы деревянного каркаса ограничен ‒ до 10 лет, иногда и меньше.
Полипропиленовые трубы
На фото образец рамки калитки из полипропиленовых труб. Внутреннее пространство также заполнено кусками ПВХ.
Соединяют трубы между собой специальным паяльником или фитингами. По многим параметрам ПВХ лучше дерева: не гниет, не горит, но на морозе становится хрупким.
Используется под невысокие двери, обшитые или заполненные легким материалом (сетка, ПВХ-трубы).
Деревянная калитка для дачи
Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).
Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».
Один из самых распространенных вариантов
Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно
Если же собрались использовать светлый лак, обратите внимание на этот момент
Простая садовая калитка
Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.
Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.
Устройство деревянной калитки
Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.
После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.
Как сделать простую калитку из дерева для дачи
Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.
Как сделать калитку из досок: правильная конструкция
Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.
Как сделать деревянную калитку с каркасом
В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.
Из металлопрофиля
Калитка, выполненная из металлопрофиля, прослужит вам не один год. Однако в отличие от деревянной конструкции потребуется больше усилий. Более того, не всегда получится выполнить эту работу самостоятельно, особенно если вы не умеете работать со сварочным аппаратом. В целом же процесс работы выглядит так:
Первое что необходимо сделать – установить столбы опоры. Если опоры у вас будут металлические, то это упрощает задачу. Совсем другое дело обстоит с кирпичными или бетонными опорами. В них необходимо будет сделать закладные для навесов и замка. Поэтому в таком случае о закладных следует побеспокоиться еще на стадии строительства забора.
Итак, к опорам привариваете на маленькие прихватки боковые части будущей калитки
Обратите внимание, прихватки должны быть слабыми, чтобы в конце работы их можно было легко срезать болгаркой. Также необходимо выдержать зазор в 3–5 мм между столбами и калиткой.
Далее соединяете боковые части вертикальными планками вверху, внизу, посередине
Для большей жесткости можно дополнительно приварить диагонали
Очень важно выдержать четкую горизонталь.
Дальше дело доходит до крепления петель. Правильно расположите петли и приварите их
Часть петли со штырьком, должна быть направлена вверх, соответственно вторая часть – вниз.
Когда каркас выполнен, остается прикрепить металлопрофиль к готовой конструкции. Но перед этим срежьте прихватки, нанесите грунтовку и покрасьте каркас. Когда металлопрофиль закреплен, можно установить замок.
Устройство, виды конструкций
Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.
По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.
Выбираем конструкцию
Деревянная калитка может быть самой разнообразной, здесь всё ограничивается только вашей личной фантазией. На просторах интернета можно найти сотни различных вариантов как оформить деревянную калитку, какой сделать её формы, что использовать для оформления и прочее.
https://youtube.com/watch?v=r9aRDK02YwE
Если брать общую классификацию, тогда можно выделить ряд следующих разновидностей конструкций калиток:
- Сплошные – уровень просматриваемости участка сквозь такую конструкцию нулевой.
- Просматриваемы – из названия ясно, что у такой калитки есть просветы, через которые можно легко увидеть всё что есть на участке.
- Безрамные – рама у таких калиток отсутствует, все рейки скреплены перемычками.
- Калитка с наличием рамы – тут рама есть и все элементы закреплены на ней.
- Прямые варианты – выполняются в форме квадрата или прямоугольника, обладают прямыми формами без вырезов и прочего.
- Декоративные вырезанные модели – очень красивые, но сложные в изготовлении изделия.
Выбрать подходящую для себя не так-то и просто, но вы сможете подобрать именно ту калитку, которая будет максимально точно вписываться в ваш интерьер и отлично выполнит все ваши пожелания.

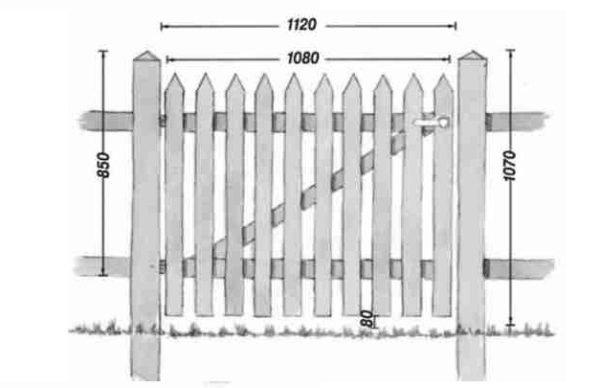

Чертеж калитки
Обычно калитку на даче делают с открыванием дверного полотна конструкции внутрь. Это требуется в качестве безопасности эксплуатации: отступая назад при открывании полотна двери, есть высокий риск испачкать грязью обувь или случайно выйти на дорогу.
Чертеж изделия из профилированного листа
Если входная конструкция будет открываться наружу, петли двери придется крепить на улице, это значительно облегчит злоумышленникам проникновение на участок. Если изделие по каким-то причинам можно сделать только с открытием наружу, нужно устанавливать на дверь противовзломные калиточные петли.

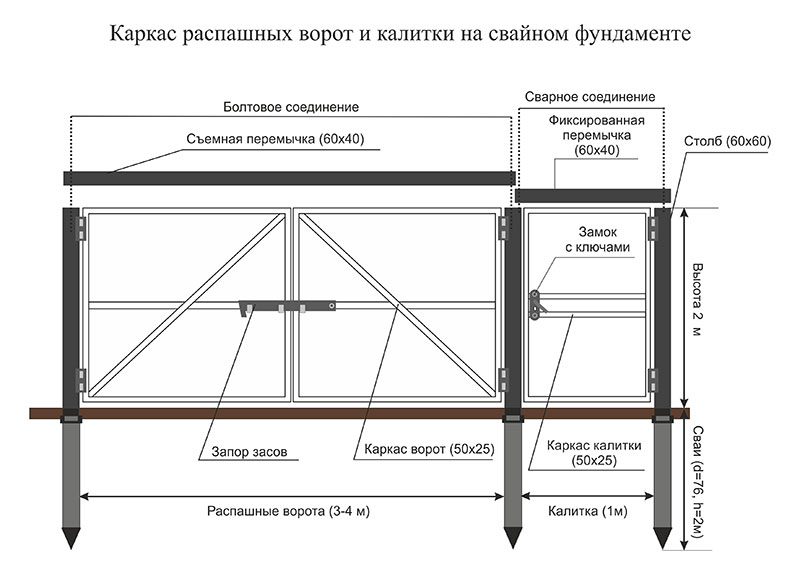

Чертеж для сборки ворот и калитки из профлиста своими силами
Ширина калитки берется из расчета не более 800–1100 мм. Сужать до 650–750 мм нежелательно: через этот входной проем будут проходить в верхней одежде. Если полотно будет широким, незакрытая калитка от сильного ветра при ударе об забор может повредиться.

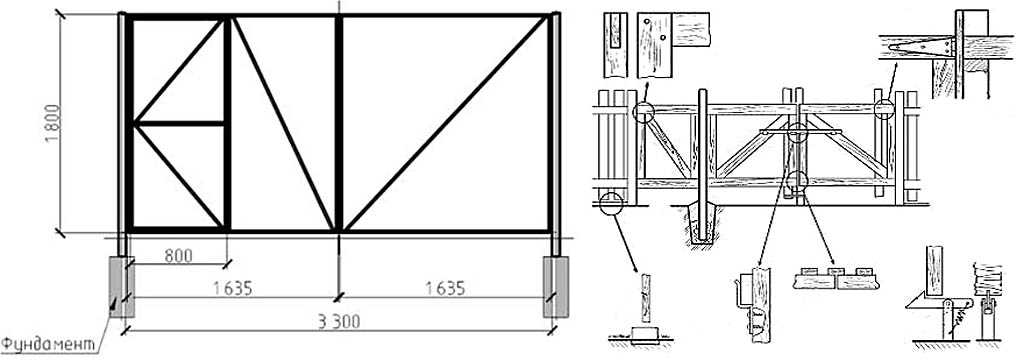

Эскиз составных элементов
Расчет высоты калитки выполняется с учетом размера ограждения, но вертикальный параметр не должен составлять больше 2 метров. Создавая чертеж, также в расчет следует взять снег и обледенение ограждения. Между дверями и трубой, где находятся петли, нужно оставить расстояние 5 мм, до уровня земли – 90 мм, по оставшимся сторонам – 3 мм.

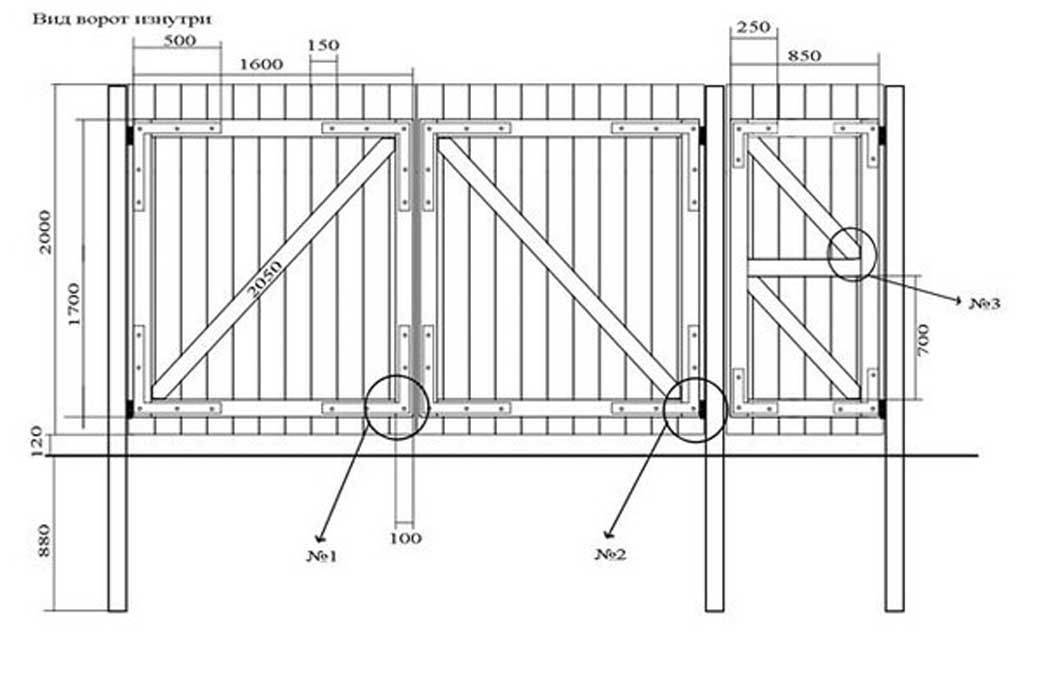

Схема монтажа деревянных ворот и калитки
Чтобы не устанавливать лишний опорный столб между одной из створок ворот и калиткой, ставят общую трубу: с одной части опоры приваривают калиточные петли, со второй – воротные. Общий столб, как правило, металлический, противоположная опора может быть деревянной.

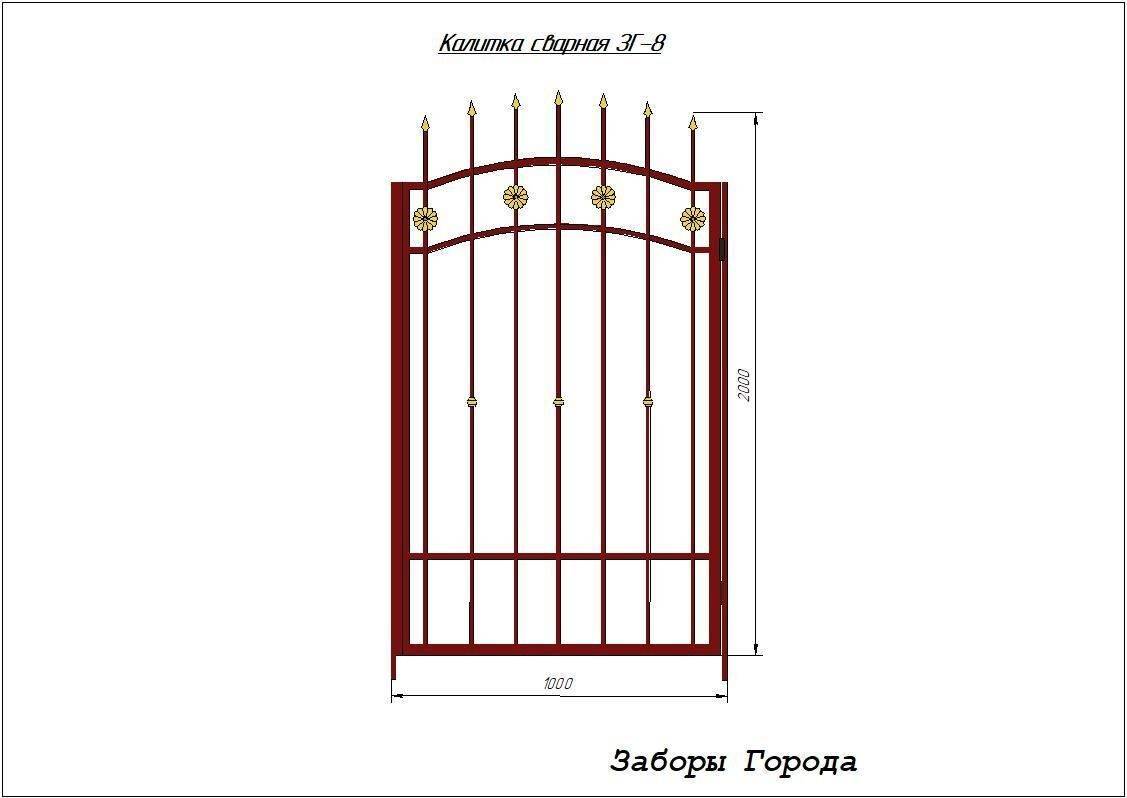

Пример кованой конструкции
Устанавливать столбы в виде залитой бетонным раствором трубы из асбестоцемента, как часто рекомендуют, нежелательно – опора получится хрупкой. Стойки ворот – это не сваи, на них воздействуют мгновенные динамические нагрузки. Без прочного основания опорные столбы, удерживающие конструкцию входной двери, быстро потрескаются.
Схема для формирования основных элементов своими руками
Дверные стойки чаще всего делаются в 1 кирпич. Для опоры ворот потребуется укладка в полтора кирпича, если створки до 1,5 м. Опоры с укладкой в 2 кирпича делаются, если ворота выше 1,5 м. Также при очень высоких строениях используется схема угловой порядовки трехрядной перевязки швов.
Но для такой работы потребуется большой опыт каменщика. Лучше для двери возвести столбы из кирпича, уложив их вокруг профильной трубы с помощью простой схемы кладки: ряды выкладываются по очереди с зеркальным отображением.
Схема для установки опорного столба своими руками
Основные требования
Сама по себе калитка не способна исполнять свои функции, ей нужна опора, роль которой чаще всего играет столб, на который с помощью петель навешивается створка. Также это может быть стена дома, гаража или другой надворной постройки.
Любой калитке требуется надежная опора
Опорные столбы должны выдерживать вес калитки с учетом ветровой нагрузки, поэтому к выбору материала для них подходят ответственно:
самый надежный вариант – металлический столб. Это может быть круглая или профильная труба сечением 60 мм и более, которую после бетонирования можно обложить кирпичом или блоками;
деревянные столбы тоже можно использовать, выбирая плотную, не боящуюся влаги древесину. Например, дуб или лиственницу. Нижняя часть столба, закапываемая в землю, предварительно пропитывается защитными составами.
Столбы для калитки необходимо бетонировать, заглубляя ниже точки промерзания грунта. А если столб несет повышенную нагрузку (к примеру, он является общим для калитки и створки ворот), слой бетона должен быть больше нормативной глубины промерзания минимум на 60 см.
Видео – Правильная заливка столбов для калитки
Сама калитка навешивается так, чтобы она распахивалась во двор, а не на улицу. Делается это по двум причинам:
- для удобства, чтобы не пришлось отступать при входе на участок, пятясь задом от открывающейся створки на улицу;
- для безопасности, чтобы шарниры петель находились со стороны двора, и их невозможно было взломать снаружи.
Калитка должна распахиваться внутрь двора
Существуют и специальные требования к размерам этой конструкции.
- Ширина – не более одного метра, иначе при порыве ветра незапертая калитка может резко распахнуться с выворачиванием петель. Шире могут быть продуваемые калитки из штакетин. Но и делать её уже 75-80 см не стоит, особенно если рядом нет широких ворот. Узкий проход неудобен, если нужно пронести габаритные грузы на участок, да и просто при выходе в зимней одежде.
- Высоту калитки не стоит делать больше 2 метров. Этого достаточно, чтобы закрыться от посторонних глаз. Большая высота увеличивает площадь, а значит – и ветровую нагрузку.
- При расчете линейных размеров полотна необходимо оставлять по периметру зазоры между ним и элементами обрамления. Расстояние до земли должно быть не менее 8 см, чтобы зимой снеговые наносы не мешали распахиванию калитки. Со стороны петель зазор должен быть около 6 мм, со стороны притвора (бокового и верхнего при его наличии) – 2 мм. Он необходим на случай обмерзания и снеговых пробок.
Средние параметры калитки
Материалы для изготовления
Стоит выделить два основных: дерево и металл. Их разновидности мы и рассмотрим подробнее.
Дерево
Для калитки рекомендуют использовать следующие породы:
- Лиственницу. Обладает высокой прочностью, устойчива к влаге. Один из наиболее долговечных типов древесины.
- Кедр. Отлично подходит для изготовления ворот, калитки, но цена высокая.
- Сосну, ель. Дешевые и поэтому популярные виды сырья. Простота шлифовки, монтажа позволяет работать с материалом в домашних условиях.
- Дуб. Твердая и красивая структура. Долговечен. Хорошо поддается шлифовке. Цена высокая.
Подойдут для створок ольха, ясень, каштан.
Если вы не хотите работать с массивом дерева, то стоит взять клееный брус. Он отлично подходит для этих целей.
Независимо от выбранной породы сырье должно быть сухим и иметь одинаковую толщину.
Деревянные калитки сочетаются с кирпичными, каменными, металлическими столбами. Оригинально смотрятся такие конструкции на фоне насыпного забора ‒ габиона. Украсить створки можно резными, ажурными элементами.
Однако не нужно забывать, что натуральный материал нуждается в периодической защите от влаги, насекомых. Подробные рекомендации по выбору средства, техники нанесения вы найдете здесь: Как обработать древесину от гниения.
Металл
Раму для калитки часто варят из квадратной профильной трубы 60*60 мм.
Статья: кладка кирпичного забора
Металлические створки имеют большой вес (стальная от 20 кг), поэтому петли для них рекомендуется покупать гаражные. Подойдут и с шариковым упором (16-20)*120, но лучше брать на опорном подшипнике. Они хоть и стоят дороже, но мощнее.
Профнастил
Изготавливают из стальных листов, покрывая слоем цинка, полимеров. Из него получаются практичные и долговечные заборы. А оставшийся материал пускают на изготовление калитки. Имеет множество преимуществ:
- не коррозирует;
- волнообразная форма обеспечивает дополнительную жесткость;
- выбор цветов;
- не выгорает на солнце;
- весит немного;
- простота монтажа на саморезы;
- доступная цена;
- не нуждается в уходе;
- экологичен.
Фото: калитка из профлиста в металлическом заборе Недостатки:
- при ударе деформируется;
- в случае повреждения оцинкованного защитного слоя может начать ржаветь.
Сварочный аппарат пригодится при создании каркаса калитки из металлопрофиля. Для усиления конструкции одной поперечной трубы посередине рамы будет достаточно. Углы закрепляют стальными косынками толщиной от 3 до 5 мм размерами 200*200, 300*300 мм.
Сетка-рабица
Применяется для ограждения дачных участков, хоздворов. Недорогой вариант. Делается, ремонтируется легко.
Фото: калитка из профтрубы и сетки-рабица
Недостатки:
- полностью просматривается территория;
- неэстетичный внешний вид;
- не противостоит ветру.
Сетка никакой нагрузки на створки не несет, поэтому каркас создают из уголков 40*40 мм для калитки, 60*60 мм для ворот, которые свариваются по диагонали усиливающей трубой. В качестве столбов подойдет круглая профильная труба диаметром от 100 мм, квадратная ‒ минимум 60*60*3 мм.
Кованые элементы
Кованый металл не имеет срока годности и всегда смотрится дорого и красиво. Но без навыков сделать такую калитку самому будет сложно. Украшение створок в этот способ проще заказать у мастеров, которые могут создать на полотне целую композицию. Обойдется красота минимум 35 тыс. руб. и выше.
Ковка отлично сочетается с деревом, листовым металлом, камнем, кирпичом.
Советы профессионалов
Дерево на воротах будет подвергаться воздействию температур, осадков и агрессивных сред. Поэтому его нужно пропитать антисептиком в 2-3 слоя. Чтобы исключить возгорание при замыкании проводки, нужно обработать дерево антипиреном или в местах прокладываемой проводки обшить полосками железа. Саморезы для создания изделия желательно использовать оцинкованные или латунные, иначе под воздействием влаги образуется ржавчина, которая будет проявляться на древесине.
Чтобы обеспечить прочное крепление, можно использовать гайки, болты и шайбы. Для изготовления ворот подходят смолистые породы дерева, береза легко обрабатывается, но быстро гниет. Главное, чтобы конструкция была устойчива к динамическим нагрузкам. Невозможно предсказать, сколько раз створки будут открываться в течение месяца и года, поэтому лучше сразу сделать их надежными. Из автоматики можно выбрать доводчик, предназначенный для эксплуатации на открытом воздухе. Доводчик сделает закрывание более плавным, не позволит створкам вибрировать от любых порывов ветра.
Один из вариантов легких ворот, на которые будут меньше воздействовать ветровые нагрузки — с каркасом из деревянной рамы, обитой сеткой-рабицей. Воздушные потоки будут проходить сквозь ячейки сетки, и меньше будет нагрузка на полотна створок и опорные столбы. Пусть такой вариант выглядит не так красиво, как выполненный из дерева, зато не потребуется дорогостоящий фундамент.
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Разновидности деревянных калиток: фотогалерея
Сделанные из дерева калитки для забора ввиду простоты их конструкции обычно квалифицируются по внешнему виду:
- Каркасные реечные модели являются самыми простыми. Каркас собирается из брусков в виде латинской буквы Z, а на него набиваются рейки с промежутками между ними. Навесы и запор крепятся на горизонтальных брусках. Иногда каркас изготовляется в виде треугольника или песочных часов. Рейки после набивки можно по верхнему краю обрезать в форме полусферы. Очень хорошо смотрится вариант из двух групп реек ― длинных и коротких. Короткие крепятся между длинными рейками внизу створки. Изменяя длину реек в обеих группах их также можно оформить полукругом. Этот тип характерен для большинства садовых и дачных калиток.
- Варианты на рамочном каркасе бывают с глухой обшивкой и обрешёткой. Рама собирается из брусков в форме прямоугольника. Боковые бруски предоставляют больше возможностей для оформления. Например, доски можно набить по горизонтали или по перекрещивающимся диагоналям с обеих сторон рамы. Эта конструкция нередко выполняется с гнутыми поперечинами, выпиленными из толстых досок или фанеры. Поскольку прочность рамы достаточно высока, то их допустимо украшать коваными элементами или использовать металлический штакетник. Деревянная калитка для забора из сетки-рабицы всегда выполняется рамной, иначе такую обшивку не получится надёжно закрепить.
- Калитки ― порталы. Простейший вариант изготовляется из проволоки, выгнутой дугообразно и закреплённой на опорах. Запустите по ней вьющиеся растения, получится дёшево и красиво. Более представительные конструкции выполняются как перголы, которая состоит из стоек, поддерживающих обрешётку из брусьев. После того как обрешётка будет оплетена растениями получится своеобразная крыша над входом.
- Арочные деревянные калитки. О них вспоминают, когда старушка уже примелькалась и хочется чего-то новенького. Разнообразить внешний вид входа на участок можно аркой над калиткой. Её части выпиливаются из доски равной по толщине опорным столбам, собираются в виде полукруга и закрепляется на них. Если есть возможность, то верхнюю часть створки можно вырезать как ответный полукруг. В итоге получится симпатичный круг. Калитки из дерева традиционно устанавливаются в кирпичные и каменные ограды, но арки делаются из материала забора.
Оригинальные идеи по изготовлению и оформлению калиток из дерева в этом видео:
https://youtube.com/watch?v=IE_co4LhVhE
Устройство
Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.
Необычные калитки с деревянным каркасом и оригинальным заполнением
Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.
Устройство калиток с деревянной и металлической рамой одинаково
Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.
Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).
Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится
Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.
Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.
Инструкция по изготовлению и установке калитки своими руками
Безусловно, вы можете изготовить калитку и ворота из любого материала, будь то кованое железо, алюминий, сталь или дерево, но наиболее простым, рациональным вариантом, с которым сможет справиться человек без специального оборудования и профессиональных навыков, является именно деревянная калитка.
Процесс ее изготовления и установки предельно прост, причем, приложив немного труда и творческой фантазии, вы можете добиться превосходного вида, сделав калитку изящным элементом вашего ландшафтного дизайна.
Для начала необходимо подготовить необходимый инструментарий, а именно:
Измерительная лента
Карандаш
Торцовочная пила
Молоток
Линейка с прямым краем
Столярный клей
Беспроводная дрель
Из материалов потребуется следующее:
12 штакетников
3 доски (предпочтительно, кедровых)
Упаковка гвоздей 100 мм
3 черных декоративных шарнира
2 черные длинные скользящие защелки
1 черная сверхмощная защелка сальто для ворот
А теперь приступаем к рабочему процессу:
Произведите замеры будущей калитки и отмерьте при помощи измерительной ленты необходимую длину на штакетниках, отрежьте 4 куска с помощью торцовочной пилы, два по длине, два по ширине. Как правила высота калитки составляет 1.5-1.8 м, ширина – 1-1.5 м. Отмерьте и вырежьте горизонтальные скобы, затем необходимо распилить 3 доски на равные части длиной 1.5-1.8 м, шириной – 1-1.5 м в зависимости от выбранного размера будущей калитки. На ровной плоской поверхности, такой как подъездная дорожка или пол гаража, выложите три нарезанные доски. Две доски должны быть расположены параллельно друг другу, а третья доска должна быть параллельна двум другим и лежать точно посередине. Затем наложите штакетники поверх досок по всему периметру и зафиксируйте их при помощи гвоздей. Для создания эстетичного вида, можно прибить еще 4 распиленных пополам штакетника диагонально вдоль досок, создавая узор. Измерьте и отрежьте диагональную скобу
Осторожно переверните калитку. Положите линейку с прямым краем на эту диагональную скобу, параллельно линиям горизонтальных скоб. Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам
Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки. Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов. После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями. Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот
Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам. Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки. Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов. После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями. Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот.
Финальным этапом устанавливаем защелки. С помощью беспроводного сверла и винтов, входящих в комплект защелок, вверните скользящие защелки на место на верхней и нижней частях калитки. Завинтите их приемные секции на раме. Затем установите откидную защелку аналогичным образом в центре ворот.
Подготовка к изготовлению калитки из профнастила своими руками
Основные этапы подготовки заключаются в:
определение типа изделия – совмещенная с воротами или отдельная, тип опор;
выборе необходимых размеров – ширина, высота, толщина;
построении чертежа с учетом планируемой методики сборки – сварной или при помощи крепежных элементов;
расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
расчет количества материалов;
подготовка места для установки.
О типе изделия уже говорилось. Так как изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.
В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также при помощи сварки, опорные столбы вкапываются в грунт и бетонируются.
На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. В сущности представленную иллюстрацию можно считать чертежом, так как на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, однако так как 2-ой необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными
На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.
Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции
Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:
- каркаса — трубы 60х60 мм 6 м (2+2+1+1);
- крепления заполнения — трубы 40х25 мм, 6 м;
раскосов и поперечины – 4 м, здесь для определения длины диагональных участков применяем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , т.е. примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
- стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор нужно для качественного заглубления их в грунт и бетонирования. Так как профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.
Дополнительно следует купить пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.
На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.
