Устройство водяного насоса
Насос состоит из следующих основных узлов:
- Корпуса;
- Электродвигателя;
- Нагнетательного патрубка;
- Всасывающего патрубка;
- Рабочего колеса (ротора);
- Рабочего вала;
- Сальников;
- Подшипников;
- Направляющего устройства;
- Кожуха.
Чашу корпус делают из стали или чугуна, внутри нее расположена крыльчатка. Конструкция корпуса имеет расположенное снизу отверстие для всасывания жидкостей и для выхода, находящееся на боковом ребре корпуса.
Корпус может быть отдельным элементом, к которому подсоединены патрубки, а может быть литым, представляя собой единую конструкцию. На корпусе имеются кронштейны для крепления насоса. В отверстие, куда происходит всасывание жидкости в рабочую камеру, ввинчен принимающий патрубок. С помощью него к насосу подключается трубопровод, который размещен в источнике жидкости. Конструкция допускает патрубок в составе корпуса и как отдельный элемент, в зависимости от принципа работы насоса.
К выходному отверстию сбоку корпуса подсоединен нагнетательный патрубок, через который происходит передача воды из рабочей камеры к потребителю с помощью напорного трубопровода, подключенного к данному патрубку. Патрубок входит в состав литого корпуса.
Виды самовсасывающих насосов
Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.
Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.
Устройство и принцип действия центробежного насоса

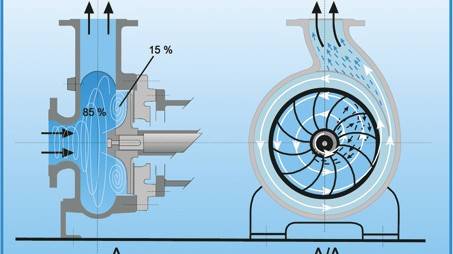

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

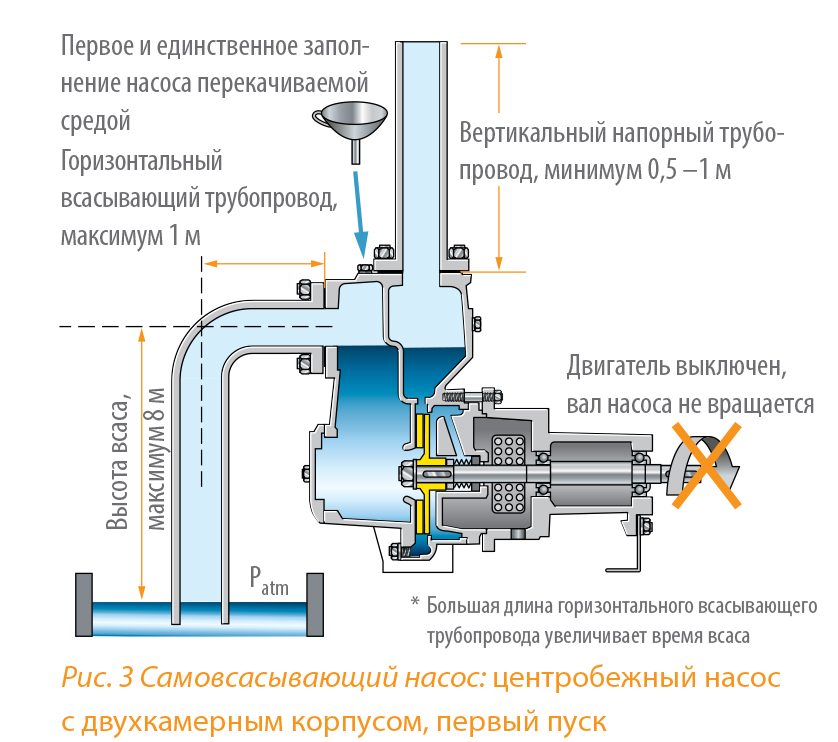

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах
Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:
- После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
- Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
- За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
- В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
- По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.
Принцип работы самовсасывающего вихревого насоса
Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.
На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров
После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.
Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей
На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.
Устройство и принцип работы
В зависимости от режима действия самовсасывающий насос может быть вихревым и центробежным. В обоих случаях крыльчатка является ключевым звеном, только она имеет другую конструкцию и установлена в корпусе другой формы. Это меняет принцип работы.
Центрифуга

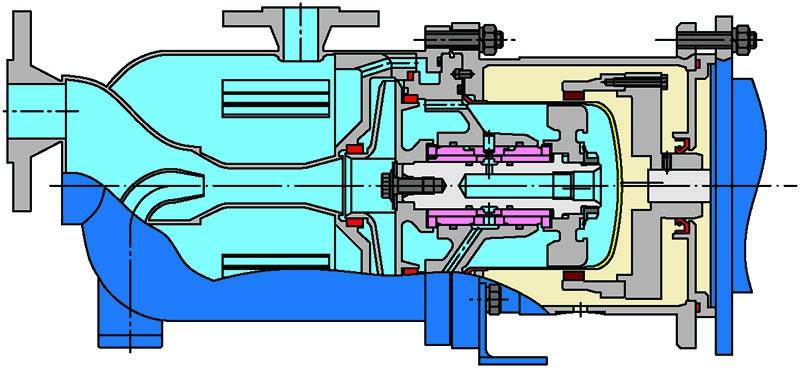

Самовсасывающие центробежные насосы имеют интересную конструкцию рабочей камеры в форме улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, поэтому насос называется одноступенчатым, может быть несколько – многоступенчатой конструкции. Одноступенчатые всегда работают с одинаковой мощностью, многоступенчатые могут менять мощность в зависимости от условий, соответственно они дешевле (меньшее энергопотребление).
Самовсасывающий центробежный насос
Основным рабочим элементом в этой конструкции является колесо с лопастями. Лопасти изогнуты в направлении, противоположном движению колеса. При движении они будто толкают воду, прижимая ее к стенкам ящика. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Затем крыльчатка перемещается, создавая зону повышенного давления на периферии и подталкивая воду к выпускному отверстию.
Схема потока воды в центробежном насосе
При этом в центре рабочего колеса образуется зона низкого давления. Вода всасывается из подающей (всасывающей) трубы. На изображении выше поступающая вода обозначена желтыми стрелками. Кроме того, он толкается крыльчаткой к стенкам и за счет центробежной силы поднимается вверх. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока дерево не повернется.
Есть недостаток, связанный с принципом работы центробежных насосов: крыльчатка не может создавать центробежную силу из воздуха, поэтому корпус перед работой заполняется водой. Поскольку насосы часто работают в прерывистом режиме, чтобы вода не вытекла из корпуса в неподвижном состоянии, на всасывающей трубе устанавливается обратный клапан. Таковы характеристики работы самовсасывающих центробежных насосов. Если обратный клапан (который должен быть обязательным) на подающем трубопроводе находится внизу, весь трубопровод должен быть заполнен, а это займет более литра.
| Имя | Власть | Давление | Максимальная глубина всасывания | Представление | Материал корпуса | Присоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБТ-380 | 380 Вт | 25 м | 9 мес | 28 л / мин | чугун | 1 дюйм | 32 доллара США |
| Metabo P 3300 G | 900 Вт | 45 кв.м | 8 мес | 55 л / мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 кв.м | 8 мес | 50 л / мин | пластик | 1 дюйм | 71$ |
| Elitech HC 400V | 400 Вт | 35 кв.м | 8 мес | 40 л / мин | чугун | 25 мм | 42 доллара США |
| ПАТРИОТ QB70 | 750 Вт | 65 кв.м | 8 мес | 60 л / мин | пластик | 1 дюйм | 58 долларов США |
| Джилекс Джамбо 70/50 H 3700 | 1100 Вт | 50 м | 9 м (встроенный эжектор) | 70 л / мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 мес | 65 л / мин | нержавеющая сталь | 1 дюйм | 125 долларов США |
| БЕЛАМОС ХА 06 | 600 Вт | 33 кв.м | 8 мес | 47 л / мин | чугун | 1 дюйм | 75 долларов США |
Вихрь
Самовсасывающий вихревой насос отличается конструкцией корпуса и крыльчатки. Рабочее колесо представляет собой диск с короткими радиальными дефлекторами, расположенными по краям. Она называется крыльчаткой.

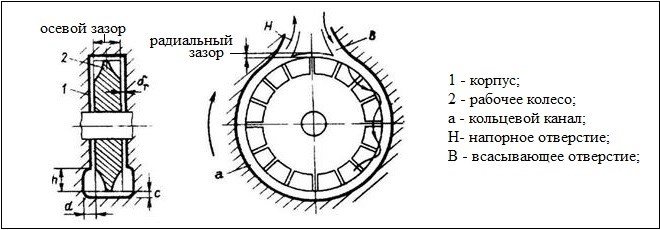

Конструкция вихревого насоса
Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть крыльчатки, а в области перегородок имеется значительный боковой зазор. Когда крыльчатка вращается, вода уносится от мостов. За счет действия центробежной силы он прижимается к стенкам, но через определенное расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Следовательно, в промежутках он также закручивается в вихри. Получается двойной вихревой поток, который и дал название оборудованию.
Вихревые насосы в силу особенностей своей работы могут создавать давление в 3-7 раз выше центробежных (при том же размере колеса и скорости вращения). Они идеальны, когда требуются низкие скорости потока и высокое давление. Еще одно преимущество: они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если заполнены только воздухом. Это упрощает начало работы: нет необходимости наполнять камеру водой или ее небольшим количеством. Недостаток вихревых насосов – низкий КПД. Не может быть больше 45-50%.
| Имя | Власть | Напор (высота подъема) | Представление | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| ЛЕОНЕ XKSm 60-1 | 370 Вт | 40 кв.м | 40 л / мин | 9 мес | чугун | 24 доллара США |
| ЛЕОНЕ XKSm 80-1 | 750 Вт | 70 кв.м | 60 л / мин | 9 мес | чугун | 89 долл. США |
| AKO QB 60 | 370 Вт | 30 м | 28 л / мин | 8 мес | чугун | 47 долларов США |
| AKO QB 70 | 550 Вт | 45 кв.м | 40 л / мин | 8 мес | чугун | 68 долларов США |
| Pedrollo PKm 60 | 370 Вт | 40 кв.м | 40 л / мин | 8 мес | чугун | 77 долларов США |
| Pedrollo PK 65 | 500 Вт | 55 кв.м | 50 л / мин | 8 мес | чугун | 124 доллара США |
Коротко о главном
Смеси, обладающие способностью к саморастеканию по поверхности и образованию ровного покрытия, изготавливают на основе различных вяжущих веществ.
Цементные и гипсовые используют для чернового выравнивания и создания ровного основания под укладку напольных покрытий. А полимерные – для устройства чистового финишного покрытия.
Знать, как выбирать самовыравнивающиеся смеси для пола, как заливать их своими руками недостаточно: сначала нужно подготовить основание под заливку: очистить его от непрочных участков и грязи, отремонтировать, избавиться от пыли и загрунтовать.
Качество покрытия во многом зависит и от правильности приготовления раствора и технологии его нанесения.
Виды самовсасывающих насосов: устройство и принцип действия
Что касается основных видов самовсасывающих насосов, то они имеют различный принцип действия, поэтому стоит рассмотреть их отдельно друг от друга.
Центробежный самовсасывающий насос
Итак, центробежный самовсасывающий насос представлен конструкцией улиточного типа, внутри которой расположен двигатель, на валу которого закреплена крыльчатка. Над крыльчаткой в корпусе проделано выпускное отверстие, а в торцевой – впускное (непосредственно напротив вала).
Рассмотрим принцип действия данного устройства. При движении крыльчатки в торцевой части корпуса создается разрежение (это происходит за счет центробежной силы). В результате вода перемещается из центральной части устройства в боковые, где давление сильно повышается и вода фактически выталкивается в напорную трубу.

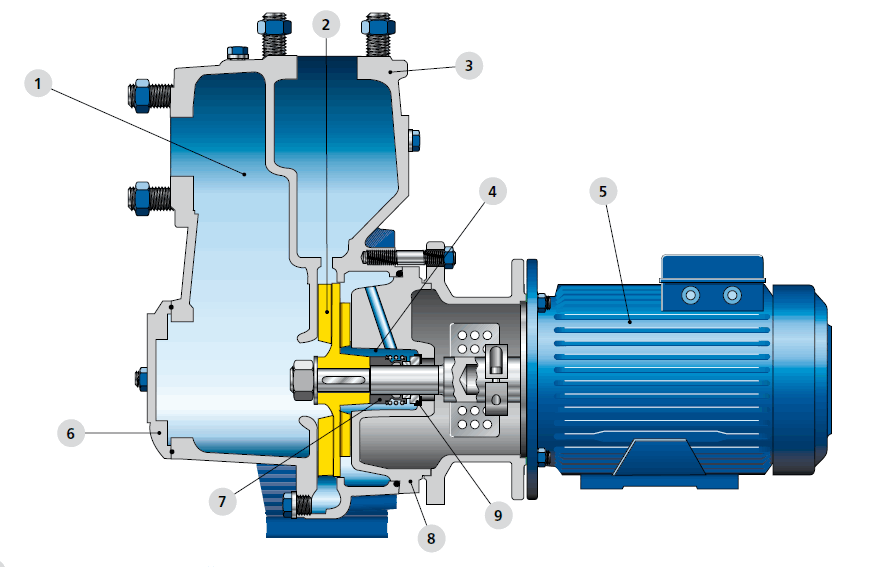

Центробежный самовсасывающий насос
В центральной же части устройства давление существенно снижается, благодаря чему новая порция воды поступает в насос. Что любопытно, подача воды осуществляется фактически бесперебойно, что позволяет использовать насос без доливки жидкости.
Центробежные насосы чаще всего используют для выкачки сложных жидкостей:
- вязких;
- с наличием твердых частиц;
- абразивных.
Именно благодаря этой способности центробежные насосы используют преимущественно в промышленности. Если вести речь о бытовом применении, то можно смело использовать центробежные модели для перекачки воды из застоявшегося не очень прозрачного водного источника: устройство вполне успешно перекачивает воду со сгустками ила, тиной и пр.
Внимание! Центробежный насос можно включать лишь после того, как его «улитка» будет полностью заполнена водой, поскольку крыльчатка просто не в состоянии осуществлять всасывающее действие при отсутствии воды.
Вихревой самовсасывающий насос
В конструкции вихревого насоса есть одна особенность, отличающая его от центробежного: наличие импеллера вместо крыльчатки. Этот элемент качает воздух во внутреннее пространство «улитки», где он смешивается с водой и выходит через отводящую трубу.
Во время выхода воздуха наружу жидкость циркулирует в замкнутом цикле и во время прохождения газообразной среды через жидкость возникает разряжение во всасывающей трубе, которая затягивает новую порции воды. Дальнейшая часть работы вихревого насоса совпадает с центробежным.
Вихревой самовсасывающий насос
Кстати, в отличие от центробежного, вихревой насос вполне может быть включен даже при отсутствии воды в корпусе, поскольку он работает не только с водой, но и с водно-газовой смесью. А это означает, что устройство запустится даже на основе воздуха.
Вихревые насосы
Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.
Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.
Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.
Подготовка бетонного основания
Подготовке основания для заливки требуется уделить максимум внимания. От этого будет зависеть качество наливного пола и его долговечность.
Подготовка бетонного основания
- Выносится вся мебель, снимаются двери с наличниками и плинтуса.
- Старое основание удаляют. Всевозможные краски, масляные пятна и мастики необходимо удалить полностью. Пыль собирают пылесосом.
- Если поверхность имеет трещины, необходимо определить их характер. Если это мелкие трещинки и неактивные, то заделываются они обычным способом с использованием раствора. Если трещины более 2 мм расположены по периметру и диагонали, то тут речь может идти о разрушении перекрытия в целом, тогда потребуется оценка специалистов.
- С помощью правило и строительного уровня проверяем перепады высот пола. Отмечаем на стене. Если стены оштукатурены, придётся удалить полоску штукатурки, чтобы она была выше уровня заливки на пару сантиметров.
- Периметр стен оклеивают демпферной лентой, предназначенной для этого вида работ.
Нанесение грунтовки
Гидроизоляция. Добиться 4 % влажности покрытия как того требует технология на практике очень сложно, поэтому используют гидроизол. Обычная плёнка не подойдёт. Если же наливной пол создается по недавно залитой бетонной черновой стяжке, то проводить работы нужно не ранее, чем через месяц, когда основание наберёт прочности и полностью высохнет. Если надобности в гидроизоляции нет, грунтуем поверхность и приступаем к наливке пола.
Приготовление состава
Основным правилом здесь является чтение инструкции. Производители знают, что рекомендуют, поэтому чтобы избежать дальнейших неприятностей с чистовым покрытием, следует соблюдать указанные пропорции в точности. Чересчур жидкая смесь, конечно, хорошо разравнивается, однако она теряет свои практические характеристики, что вызывает возможность растрескивания, возникновения сколов и выбоин.
Помните! Засыпаете в воду сухую смесь, иначе появятся комочки в процессе перемешивания. Смешивайте не спеша, сверяясь с инструкцией. Готовая смесь сохранит свои качества около получаса, а если загустеет, понадобится приготовление новой.
Признаки и причины неисправностей, возможности восстановления работоспособности
Абсолютно любой пожарный насос может сломаться или же перестать работать с прежней мощностью. Причиной этого может быть неправильная эксплуатация, износ основных рабочих узлов и разгерметизация различных соединений. В некоторых ситуациях проблемы можно легко устранить. Мы приведём некоторые неполадки, их причины и способы ремонта:
- Пропало отображение давления на манометре. Скорее всего сам прибор вышел из строя. Необходимо заменить манометр. Если в канале случился засор, то его нужно прочистить;
- Появились посторонние шумы и вибрации. Возможно, были ослаблены крепления или износили подшипники. В таком случае крепления можно затянуть, а подшипники заменить;
- Насос перестал выдавать должный напор. Случился засор колеса, износились уплотнители, в систему попал воздух или же повредились лопатки колеса. При данных проблемах нужно устранить засор, заменить уплотнители, устранить попадание воздуха и заменить колесо;
- Смеситель перестал подавать состав для подготовки пены. Возможность засорилась магистраль или выход из дозатора. Для решения проблемы нужно очистить дозатор и магистраль;
- Снизилась сила струи. Скорее всего забилась сетка, нарушилась герметичность и начали пропускать сальники. В таком случае нужно очистить засор, заменить кольца, сальники и проверить количество рабочей жидкости (масла);
- Не образуется разряжение. Нарушились соединения рабочих элементов или не закрыта арматура. Для решения нужно нормализовать положение арматуры и заменить все расходные материалы.
Что такое самовсасывающий насос
Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств. Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью.
Какие насосы являются самовсасывающими
Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.
Почему центробежные насосы не обладают способностью к самовсасванию?
Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.
Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?
Какие динамические насосы являются самовасывающими
Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.
Самовсасывающие вихревые насосы
На схеме показан вихревой самосасывающий насос.
Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.
Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.
Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.
Самовсасывающие вихревые насосы закрытого типа
Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.
Устройство для обеспечения самовсасывания — напорный сепарирующий колпак
Колпак устанавливается в линии нагнетания насоса.
При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.
При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.
Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания. Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.
Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.
Как выбрать насос поверхностный –основные факторы при покупке
В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос
Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:
- Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м3/ч;
- Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
- Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
- Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.
Изучив эти характеристики оборудования и условия, в которых оно будет работать, выбрать поверхностный насос будет достаточно просто даже новичку. Главное – не пытаться сэкономить, так как самые дешевые модели не способны прослужить более 2–3 лет.
Как работает вибрационный насос?
Вибрационные насосы применяют для поливов огородов и обеспечения водой. Принцип действия вибрационного насоса – создание магнитного поля. Оно влияет на катушку и сердечник. Эти конструктивные элементы начинают видоизменяться. Так, сердечник имеет металлическую структуру. При изгибании он создает низкий уровень давления. При поступлении воды в систему, конструктивные элементы принимают свой первоначальный вид.
Вибрационные насосы могут перекачивать даже грязную воду с примесями. Это свойство считают ключевым для вибрационных устройств. Конструкцией водяного насоса исключено наличие взаимодействующих деталей. Они не изнашиваются, поэтому водяной насос считается долговечным.
Минусом считают то, что при перепадах напряжения вибрационный насос работать не сможет
При установке такого устройства важно позаботиться о бесперебойной работе системы. Для этого можно установить стабилизатор, который сможет регулировать уровень напряжения
Основные разновидности
Вихревые насосы по своему конструктивному исполнению делятся на две категории:
- открыто-вихревые;
- закрыто-вихревые.
Насосы первого типа отличаются следующими конструктивными особенностями.
- Лопасти, которыми оснащена крыльчатка, имеют удлиненную форму.
- Крыльчатка, если сравнивать ее с просветом рабочего канала, отличается уменьшенным диаметром.
- Кольцевой канал соединен с напорным патрубком.
Схема вихревого насоса с открытым каналом
Электронасосы закрыто-вихревого типа также обладают определенными конструктивными особенностями.
- Лопатки насосов данного типа, если сравнивать их с подобными элементами открыто-вихревых устройств, более короткие и располагаются на поверхности рабочего колеса под разными углами.
- Поперечное сечение внутренней камеры равно диаметру рабочего колеса.
- Кольцевой канал закрыто-вихревых насосов соединяется и с принимающим патрубком, и с выходным.
Схема вихревого насоса с закрытым каналом
Естественно, различия затрагивают не только конструкцию насосного оборудования указанных типов, но и принцип действия таких устройств. Насосы открыто-вихревого типа функционируют следующим образом.
- Перекачиваемая жидкость по принимающему патрубку поступает во внутреннюю рабочую камеру.
- Захваченная вращающейся крыльчаткой, перекачиваемая среда попадает в кольцевой канал.
- Вихревой поток перекачиваемой жидкости, перемещаясь по кольцевому каналу, способствует формированию напорного потока, который и направляется к выходному патрубку.
Поскольку диаметр крыльчатки у насосов закрыто-вихревого типа, как уже говорилось выше, равен поперечному сечению рабочей камеры, жидкость из входного патрубка сразу попадает в кольцевой канал, где и создается напорный поток.
Многоступенчатый вихревой насос открытого типа
Классифицируют насосы вихревого типа и по их расположению относительно перекачиваемой среды. Так, в зависимости от данного параметра различают:
- устройства погружного типа, которые, как понятно из их названия, в процессе эксплуатации находятся в толще перекачиваемой среды (используют такие насосы как в бытовых, так и в промышленных целях, перекачивая с их помощью чистые жидкости не слишком высокой вязкости);
- насосы поверхностного типа, которые располагают в непосредственной близости от резервуара с жидкой средой или скважины, надежно защищая их корпус от попадания жидкости (оборудованием данного типа оснащают оросительные системы и системы подачи воды для бытовых целей).
Поверхностный вихревой насос бытового применения, предназначенный для подачи чистой воды из скважин или колодцев
Кроме вихревых насосов классической конструкции, современная промышленность выпускает совмещенные устройства.
- Насосы свободно-вихревого типа имеют конструкцию, которая позволяет им перекачивать сильно загрязненные жидкие среды. Данные устройства применяют в качестве дренажных и фекальных насосов, а также для оснащения очистных сооружений и в горнодобывающей промышленности (без помощи такого оборудования не обходится бурение скважин, из которых необходимо откачивать жидкие среды).
- Насосы центробежно-вихревого типа способны работать с жидкими средами, температура которых доходит до 105°. Конструктивной особенностью таких насосов является то, что они оснащены сразу двумя рабочими колесами: центробежным и вихревым. За счет такой конструктивной особенности данное оборудование отличается значительно более высоким КПД (по сравнению с классическими вихревыми устройствами).
- Вакуумные насосы вихревые могут использоваться в качестве воздуходувки или для откачивания воздуха – создания неглубокого вакуума. Такие насосы просты в использовании и не нуждаются в сложном техническом обслуживании. Они находят широкое применение в качестве теплового аппарата, при помощи которого обеспечивается подача и распространение требуемого количества теплого или холодного воздуха. В частности, такое оборудование успешно используют для сушки стеклотары, с его помощью осуществляют аэрацию искусственных и естественных водоемов.
Советы по выбору, критерии
В общих чертах
При приобретении водяного насоса необходимо учитывать область его применения, срок службы, наличие у товара гарантии, стоимость, его качество, изготовителя.
Для начала, нужно решить, насос какой категории требуется — бытовой или же промышленный. Затем, подбирается аппарат, отвечающий всем требованиям и максимально пригодный для работы в той или иной сфере.
Критерии выбора
Стоимость
Это первое, на что большинство обращают внимание при приобретении того или иного товара. Первым делом, необходимо проанализировать рынок: найти среднюю цену требуемого насоса и, отталкиваясь от нее, искать предложения продавцов. Нельзя выбирать аппарат, основываясь на чересчур низкой стоимости: такой насос, вероятнее всего, прослужит недолго, или же будет соответствующего цене качества. Мощность прибора
Данным критерием определяется, какой объем воды выкачивается за определенную единицу времени (минуту). Чем больше мощность, тем сильнее аппарат потребляет энергию, но быстрее происходит рабочий процесс. Для нужд бытового уровня достаточным является мощность в 1 кВт
Мощность прибора. Данным критерием определяется, какой объем воды выкачивается за определенную единицу времени (минуту). Чем больше мощность, тем сильнее аппарат потребляет энергию, но быстрее происходит рабочий процесс. Для нужд бытового уровня достаточным является мощность в 1 кВт.
Срок службы, гарантия — все это уточняется непосредственно перед приобретением определенного насоса у продавца. В случае, если купленный прибор окажется бракованым или неработоспособным — он возвращается обратно сбытчику и либо восполняется сумма, заплаченная за него, либо товар должны обменять на новый — рабочий.
Если речь идет о дренажных насосах, также учитывается допустимый размер твердых частиц, находящихся в воде. В случае несоответствия данного критерия и фактических условий для работы, произойдет поломка насоса.
Сфера работы
В случае, если аппарат необходим для выполнения работы на даче, загородном участке и др., в первую очередь стоит обратить внимание на бытовые насосы: они имеют подходящую стоимость и выполняют соответствующие функции
Диаметр выпускного патрубка. В последствии, к нему так же необходимо дополнительно приобрести подходящий по размерам шланг.
Максимальная глубина, на которую насос можно погружать в воду (если речь о погружных, дренажных и др. насосах). Данный параметр зависит от того, из каких целей приобретается устройство.
Основные виды
У насосов самовсасывающего типа в зависимости от конструкционных особенностей существует несколько основных разновидностей
Очень важно правильно выбрать насос для скважины

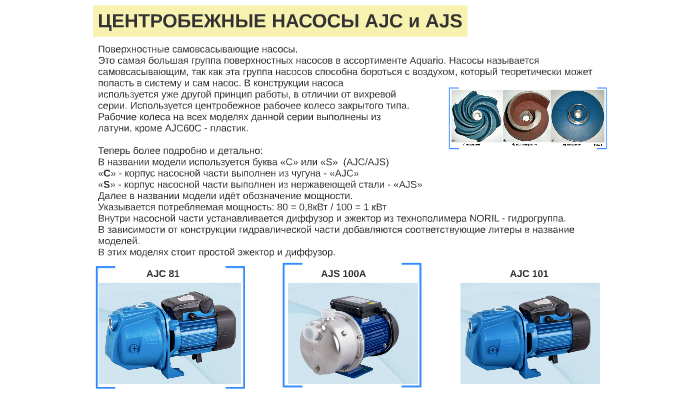

Насосы центробежного типа
Состоят из корпуса в форме улитки (он всегда должен быть заполнен водой) и двигателя с диском в виде крыльчатки (то есть, имеющим специальные гребные лопасти). Крыльчатка на больших оборотах создаёт разрежение в корпусе, которое и позволяет насосу втягивать жидкость.
Насосы вихревого типа
Устройства этого типа способны оперировать не только с жидкостью, но и с воздухом. Они не боятся сухого хода. Вместо крыльчатки такие насосы снабжены специальным колесом (импеллером), втягивающим в корпус воздух и смешивающим его с поступающей жидкостью. Излишки воздуха отводятся через отдельный клапан. Воздух также способствует возникновению разрежения и всасыванию жидкости.

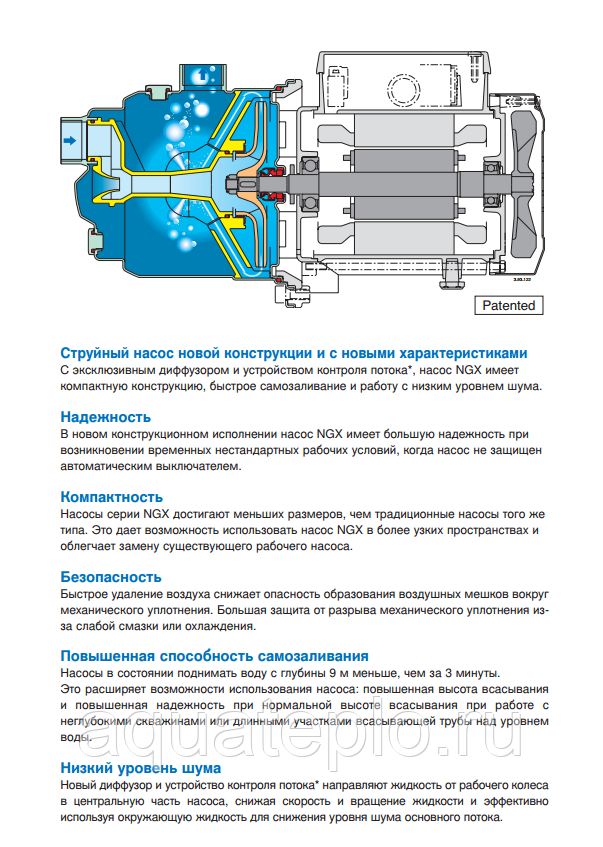

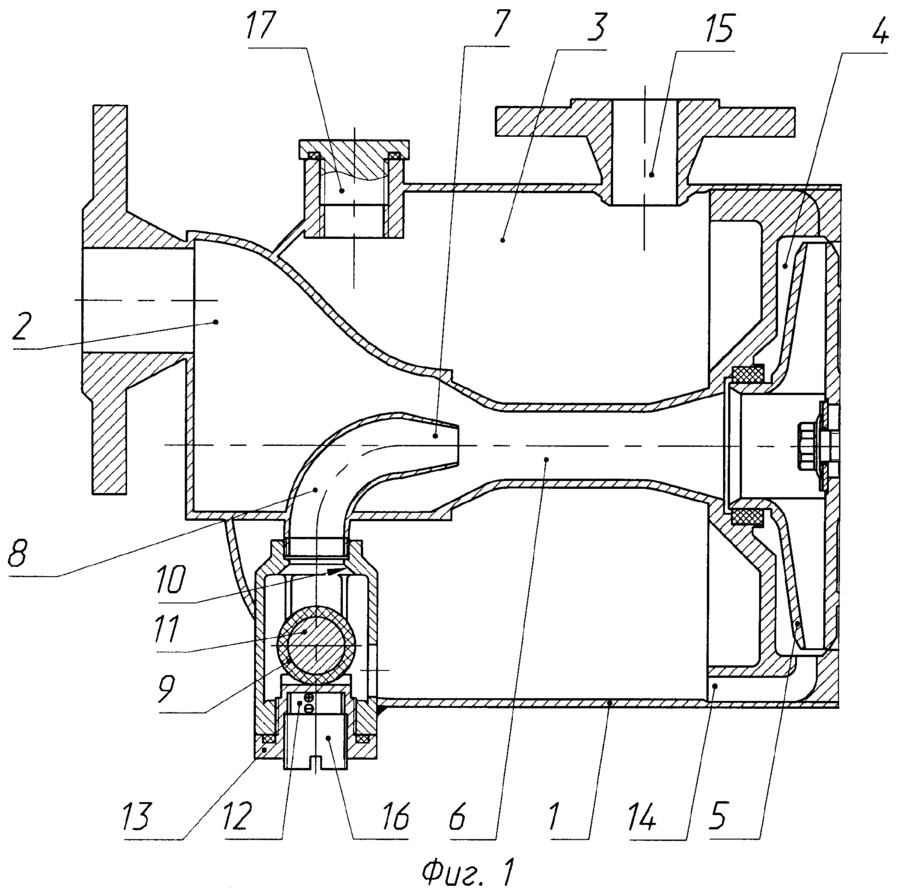

С эжектором
Агрегаты этого типа работают по тем же принципам, что и вихревые насосы. Однако эжектор позволяет делать забор с глубины от 15 до 30 метров, значительно увеличивая мощность устройства (стандарт составляет 8-10 метров). Такие насосы отличаются повышенной шумностью. Есть модели с выносными эжекторами, которые устанавливают за пределами жилого помещения, тем самым решая проблему с шумом.
Вихревые устройства
Отличается насос вихревой самовсасывающий от центробежного строением рабочего колеса, представляющего собой диск с радиальными перегородками по краям.
Корпус устройства близко прилегает к той части рабочего колеса, на которой нет перегородок. Вторая часть предусматривает наличие зазора. Под действием центробежной силы при движении колеса вода за счет перегородок отталкивается к периферии корпуса. Но на определенном расстоянии она возвращается назад в зону радиальных перегородок, получая при этом дополнительную энергию. Струи воды сталкиваются и образуют вихревые потоки.
Отличается насос поверхностный самовсасывающий данного типа еще и тем, что за счет своей конструкции способен создавать большее давление, которое примерно в 7 раз выше, чем у центробежного насоса с тем же размером рабочего колеса. Еще один плюс данного устройства в том, что оно может работать даже в присутствии воздуха в корпусе. Благодаря этому запустить оборудование гораздо легче.
Но есть и недостаток. Он заключается в низком значении коэффициента полезного действия, порядка 45-50%.
