Конструктивные особенности и распиновка розеток RJ-45

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

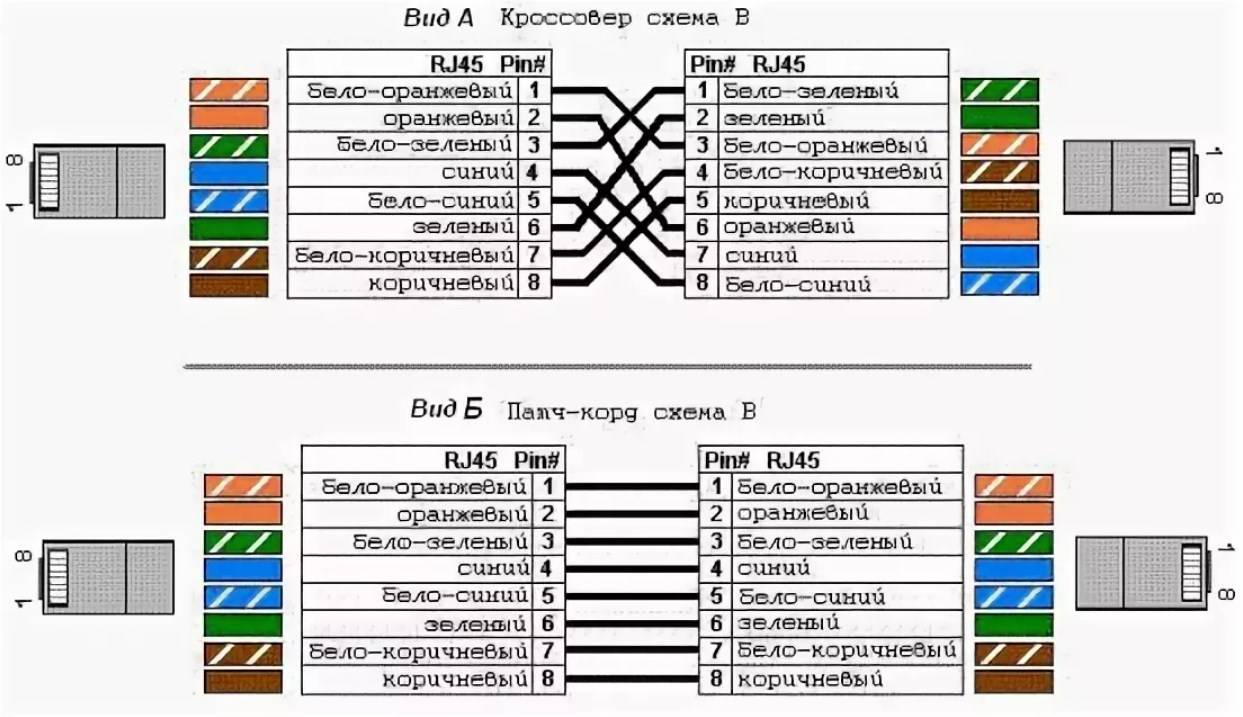

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника.
Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить.
Подключить жилы

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

1. Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
2. Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
3. Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
4. Закрепляем провод в зажиме клеммника.
5. Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
6. Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Подключение розетки RJ 45

Прежде чем начать монтаж и подключение, нужно подобрать подходящие инструменты. Для облегчения установки существует специальное приспособление для заделки на витую пару. Это универсальный экстрактор, который обрезает остатки провода и прессует кабель. Если провод был установлен некорректно, у экстрактора есть отвертка и крючок, с помощью которых можно достать кабель и повторить установку. Также потребуется прибор для зачистки изоляции. Использовать канцелярский нож не рекомендуется – высок риск повреждения жил.

Схема подключения интернет-розетки

Перед началом установки нужно провести подготовку посадочного места и проложить провода. Затем нужно следовать приведенному алгоритму:

Зачистить концы кабеля на 4-5 мм. Если жилы были повреждены, их следует обрезать и снова аккуратно зачистить.
Разровнять пары жил.
Разобрать электророзетку, сняв с нее лицевую панель. Она закрепляется обычно с помощью фиксирующих винтов. Фиксаторы могут быть другими, все зависит от конструкции. Способ закрепления можно найти в инструкции.
Зафиксировать провода с помощью специальной стяжки.
Установить кабели в фиксатор, соблюдая нужную маркировку.
Сделать запрессовку и удаление лишних частей кабеля с помощью экстрактора. Запрессовка обязательно должна осуществляться профессиональным прибором, иначе может произойти потеря контакта

При покупке розетки нужно обратить внимание на ее комплектующие. Крупные производители часто кладут простейший экстрактор в набор к устройству.
Установка модуля на место.
Фиксация лицевой панели.

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

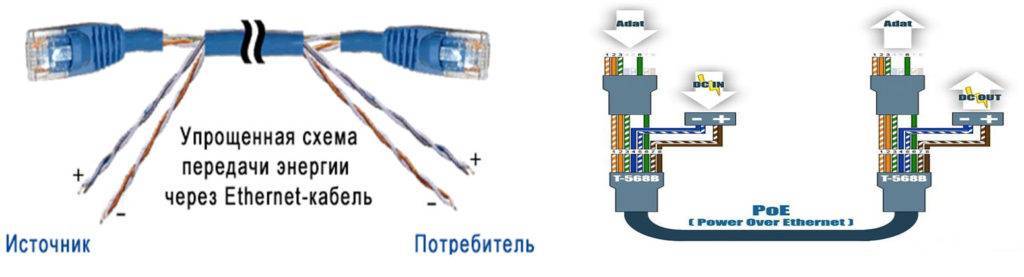

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Как правильно подключить витую пару

Это заключительный этап нашей работы. Но сначала – снова немного теории. Розетки для интернета бывают двух видов:

• предназначенные для внутреннего монтажа, при котором коробка вставляется в стенную нишу, а уже в коробку монтируется контактная группа розетки. Снаружи коробка декорируется пластиковой панелью;
• внешний монтаж предполагает, что корпус интернет-розетки будет выступать из стены. Обычно такая розетка имеет форму параллелепипеда и состоит из основного корпуса, в котором монтируется контактная группа, и декоративной крышки.

Наибольшее распространение получили розетки с 1-2 разъёмами. Принцип их подключения одинаков: провода вставляются в специальные контакты, оснащённые микроножками, их оплётка при этом прорезается, обеспечивая надёжное соединение.

Рассмотрим особенности подключения настенной розетки. Обычно производители помещают в розетки готовую цветовую схему, подсказывающую, какой провод куда подключать, чтобы не напутать. Она соответствует прямой схеме, используемой при обжиме коннектора типа RJ-45.

Корпус монтируем на стене таким образом, чтобы выходные отверстия для кабеля располагались вверху, а разъёмы, идущие к компьютеру или другому потребителю, внизу.

Дальнейшая подробная инструкция, как подключить кабель к стандартной настенной компьютерной розетке:

• с оконечной части витой пары снимают оплетку, выполнять эту операцию нужно аккуратно, чтобы не пострадала изоляция;
• на монтажной плате находим специальный хомут, просовываем в него провод, убеждаемся, что после фиксации голый провод находится ниже хомута;
• теперь вставляем провода в микроножки, согласно цветовой схеме. Старайтесь протянуть провода до нижнего края контактной группы. Как только провод достигнет ножей, вы должны услышать характерный щелчок, означающий, что провод сел на место. Если щелчка нет – завершаете операцию обычной отвёрткой с плоским лезвием, проталкивая ею провод вниз. Вместо отвёртки можно использовать тыльную сторону лезвия ножа;
• после закрепления проводов обрезаем лишние куски;
• закрываем коробку сверху декоративной крышкой.

Рассмотрим вариант подключения внутренней интернет-розетки

Опустим процедуру монтажа самой коробки, нам важно понять, как подключаются провода. Здесь вы столкнётесь с проблемой, как разобрать интернет-розетку, чтобы иметь доступ к контактной группе, представляющей собой небольшую керамическую плату с интегрированными контактами-микроножами

Провода необходимо подключить к этой монтажной пластине, а после завершения операции останется собрать корпус обратно. Но сам процесс может сильно различаться в зависимости от компании-производителя и модели.

Подключение интернет-розетки производства компании Легранд (один из наиболее известных производителей таких изделий) начинается с демонтажа лицевой декоративной крышки. Внутри будет видна пластиковая крыльчатка белого цвета, которую необходимо провернуть в направлении стрелки. Это действие откроет доступ к контактной пластине, на которой будет нанесена цветовая схема подключения проводов. Останется только вставить их в гнёзда способом, описанным выше.

Подключение интернет-розетки, произведенной фирмой Schneider производится по-другому алгоритму:

• поскольку такие розетки двойные, снимаем с обоих проводов изоляцию на расстоянии порядка пяти сантиметров от концов;
• разъединяем 4 пары проводов, чтобы все восемь были расположены отдельно;
• поочерёдно подключаем провода к клеммнику в соответствии с цветовой схемой;
• зажимаем клеммы;
• монтируем розетку;
• осуществляем тестирование подключения интернет-кабеля.

Рассмотрим, как осуществить соединение интернет-розетки от бренда Lezard. У этих изделий декоративная панель и рамка фиксируются болтовыми соединениями, которые открутить легко. Что касается контактной пластины, то здесь используется крепёж на зажимах. При подсоединении проводов необходимо в соответствующих местах отвёрткой аккуратно отжать контакты

Для демонтажа контактной группы без фанатизма надавливаем на верхние защёлки и осторожно тащим контактную группу на себя. Теперь нужно демонтировать пластиковую крышку, служащую для прижима и изоляции проводов

Её снимают тоже отвёрткой, поддевая боковые отростки, но поскольку материал упругий, усилия здесь потребуются значительные. Главное – не сломать пластик. Он хоть и твёрдый, но хрупкий. Осталось завести провода согласно цветовой схеме и зажать их, а затем собрать коробку и установить на место.

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях – это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенным недостатком внутристенного монтажа является то, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде, чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.
2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
   • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
3. максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
4. гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
5. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Классификация розеток

Розетка RJ-45 одинарная 47х64,5х25,2 мм

Для правильного подхода к выбору подходящего образца сетевых розеток потребуется ознакомиться с существующей классификацией изделий, рассчитанных на унифицированный разъем RJ-45. Но прежде следует разобраться с особенностями этого стандарта соединения, образуемого с помощью типового 8-жильного провода, называемого «витой парой». Такое название изделие получило благодаря характерному переплетению свитых проводов, размещенных в экранированном кабеле. Посредством этого стандарта организуется большинство быстродействующих каналов связи в сетях самых различных категорий.

Специалистами по сетевому обмену информацией принята классификация розеток для витой пары по следующим основным признакам:

• количество одновременно задействованных разъемов;
• скорость передачи информации по сети;
• способ фиксации на стенах и других рабочих поверхностях помещений.

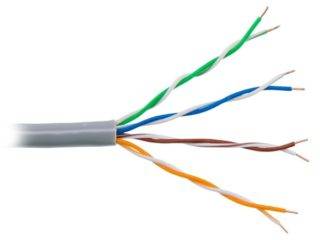

Витая пара ATcom UTP cat 5E

В соответствии с первым признаком выделяют одинарные, двойные, а также особой конструкции терминальные розетки, имеющие до 8-ми разъемов. Известен еще один тип, относящийся к комбинированным изделиям. В них предусматриваются дополнительные интерфейсы, такие как аудио-, USB-, HDMI- и другие, совмещенные с RJ-45.

По скорости передачи информации все известные розеточные соединители делятся на следующие категории:

• Витая пара 3Е – скорость передачи информации до 100 Мбит/секунду.
• То же изделие, но обозначаемое как 5Е – до 1000 Мбит/сек.
• Шестая категория – до 10 Гбит/сек.

По способу крепления розетки витая пара подразделяются на встраиваемые/внутренние и накладные изделия. У первой разновидности контактная группа заглублена в нишу в стене, а у наружных моделей она располагается на поверхности и закрыта накладной крышкой.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В»

Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В»

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

• После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
• На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.
• На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
• После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
• И в заключение одевается крышка

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Интернет розетка схема подключения на канале inrouter

Watch this video on YouTube

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Установка клеммника и монтаж накладки

После проверки сигналов переходим к финальной части установки интернет розетки.

Для этого аккуратно прячем остаток проводов и возвращаем клеммник с подключенными жилами обратно в гнездо розетки, подтягиваем фиксирующими болтиками к вмонтированному “стакану”.

Клеммник должен плотно “сидеть” в гнезде, не должно быть торчащих и перегнутых проводов.

Если клемник не садится в углубление стены, тогда можно вырезать заднюю часть монтажного “стакана”. Обычно при посадке клемника не хватает каких то пары мм

Ещё раз производим проверку правильности подключения, для этого подключаем устройство, например, ноутбук и смотрим обнаруживает ли он подключенную локальную сеть или интернет.

В случае отсутствия соединения на устройстве возвращаемся к пункту распиновки и заново проверяем правильность выполненных действий, а также качество обжатия. Часто бывает, что один из кабелей банально недожат в клеммнике. Для этого просто необходимо плотнее утопить фиксатор жилы.

После дополнительной проверки работоспособности сети подрезаем все остатки выступающих жил и переходим к монтированию накладки. Накладка обычно оснащено несколькими пластиковыми защелками.

Её достаточно точно приложить к гнезду розетки и надавить пока не будет слышно звука защелкивания. Всё, интернет-розетка установлена и готова к эксплуатации.

Если при проверке подключения сигнал не проходит, надо проверить качество выполнения контакта. Не исключено, что он просто слабо зажат

Старые и современные стандарты устройств

Изначально телефоны вообще обходились без розеток – аппараты прямо соединялись с телефонной станцией проводами. Для совершения звонка следовало просто назвать телефонистке на коммутаторе номер, с которым вы желаете связаться. К середине ХХ века в обиход повсеместно вошли автоматизированные аналоговые АТС. Прогресс также коснулся и телефонных аппаратов: для удобства стали использоваться стандартизированные розетки, получившие обозначение РТШК-4.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.

С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.

Кроме того, розетки RJ могут различаться, в зависимости от предназначения отдельных моделей:

Тип розетки	Предназначение	Число контактов
RJ-11	Телефонная линия линейного типа	1 пара
RJ-12	Телефонная линия	1 пара
RJ-14	Телефонная линия	2 пары
RJ-25	Телефонная линия	3 пары
RJ-45	Компьютерные сети и телефонная линия	4 пары

На отечественном рынке встречаются телефонные розетки, выполненные в виде переходников между старыми советскими штепселями РТШК-4 и RJ. Кроме того, иногда встречается стандарт ТАЕ, предназначенный для подключения телефонов французского и германского производства. Далее рассмотрим, как подключить телефонную розетку к телефонному кабелю.

Розетки

Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.

Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.

Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.

Виды розеток

Есть разные виды фурнитуры для сети. Самая простая – розетка rj 45 одинарная.

Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.

Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.

Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

1. Винтовые. Степень затяжки провода регулирует человек.
2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

1. По количеству полюсов — двух и трех полюсные.
2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов. Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности. Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.
