Штепсельные двухполюсные розетки с заземлением: технические характеристики

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Конструктивные особенности и технические характеристики


Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов. В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм. Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16 А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

Виды и комплектации

Современный рынок предлагает широкий выбор всевозможных типов скрытых розеток, среди которых легко найти подходящий под конкретный дизайн вариант. Однако все многообразие электротехнического ассортимента можно выделить следующую классификацию видов и модификаций:

  • По месту размещения (настенные, встроенные, выдвижные);
  • По количеству гнезд (одноместные, двухместные, блочные);
  • По наличию возможности заземления (с заземлением, без заземления);
  • По варианту установки (горизонтальные, вертикальные);
  • По степени защищенности (стандартные, с повышенной влагозащитой);
  • По наличию дополнительных элементов (с дополнительной крышкой и без).

Основным считается разделение по первому признаку, так как установка скрытых моделей на разные поверхности отличается особенностями монтажа. Ниже будут рассмотрены основные варианты: настенные, выдвижные и встроенные модели.

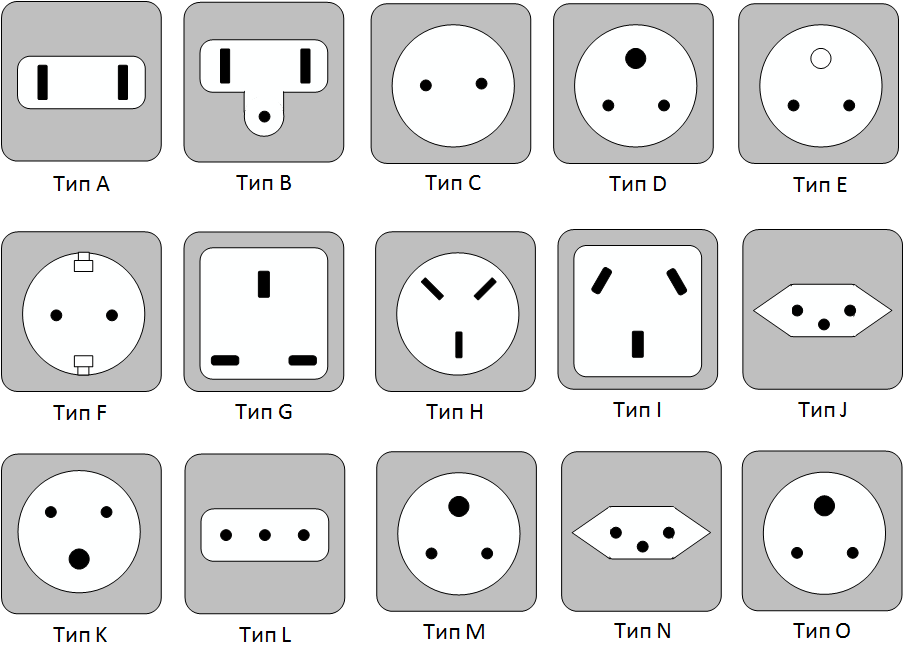

Типы штепсельных розеток

В разных странах внешний вид и конструкция штепсельных розеток может различаться.

Кратко рассмотрим каждый из типов:

  1. «А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
  2. «В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.

  3. «С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
  4. «D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
  5. «Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
  6. «F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
  7. «G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
  8. «H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
  9. «I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
  10. «J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
  11. «К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
  12. «L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
  13. «М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
  14. «N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.

Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.

Устройство розетки

Любая розетка состоит из трех основных частей:

  1. Защитно-декоративный корпус;
  2. Монтажная колодка;
  3. Блок контактов.

Корпус состоит из лицевой декоративной рамки (крышки) и подрозетника. Рамка скрывает блок соединений с внешней стороны, образуя гнездо для вилки. Подрозетник ограничивает колодку с контактами сзади и со сторон, образуя некое подобие кармана. Он может быть частью розетки, если она неутопленного типа (накладная) при открытой проводке, или монтироваться отдельно в отверстие стены, если розетка встраиваемая (утопленная).

Колодка представляет собой керамический блок, содержащий контакты и элементы крепежа для монтажа в подрозетнике и крепления крышки.

Контакты бывают клавишного или винтового типа. Отличаются размерами и конфигурацией. Имеют двухстороннее соединение: с внутренней стороны подключаются фазный, нулевой, заземляющий (при его наличии) провода от сети, а с лицевой – контактные ножки штепсельной вилки. Элементы контактов выполняются из упругих металлов.

Особенности и классификация одно- и двухполюсных изделий

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

  • Используемая при разводке шин электрическая схема.
  • Конструктивные особенности исполнения.
  • Степень защищенности от влаги и пыли (IP).

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Классификация розеток

Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.

Конструктивные характеристики

В зависимости от типа конструкции устройство делится на два вида:

  • Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
  • Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.

Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

По электрической схеме

По этому параметру разделяют также два вида устройства:

  • Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
  • Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.

Если возникают трудности в выборе розеток, можно обратиться за консультацией к сотруднику управляющей компании или консультанту в строительном магазине.

По уровню защиты от влаги

По этому критерию устройства бывают:

  • Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
  • Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.

Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.

По количеству колодок

Этот параметр тоже делит электрический прибор на два типа:

  • Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
  • Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.

Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

  • основные размеры: длина, ширина и глубина;
  • количество полюсов: один, два или три;
  • способ монтажа: открытый или утопленный варианты;
  • наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
  • способ фиксации подводящих проводов: на пайку или под крепежный винт.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

  • подготовка места для установки розетки;
  • установка подрозетника и его ввод в кабель;
  • разделка кабеля;
  • подключение проводов к клеммам устройства;
  • монтаж колодки;
  • проверка точности установки;
  • монтаж защитного корпуса;
  • подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

  • учитывать место установки, количество розеток в помещении, сечение кабеля;
  • перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
  • следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода

Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

  • подключение к отдельной линии, которая идет от щитка;
  • линия должна выдерживать нагрузку не менее 40 Ампер;
  • толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Конструкция розетки

Существует множество разновидностей штепсельных розеток, но все они состоят из одинакового набора конструктивных элементов:

  • колодка (у моделей для наружной установки крепится на основе корпуса);
  • рабочие контакты;
  • защитный корпус (крышка).

Колодки изготавливают из материалов-диэлектриков, которые не проводят электрический ток.
Это термопласт, поликарбонат, керамика. Керамические колодки лучше всего отвечают требованиям противопожарной безопасности, но это слишком хрупкий материал, поэтому сейчас в основном изготавливают штепсельные розетки с пластиковыми колодками. Рабочие контакты представляют собой тонкие металлические пластинки, которые крепятся к колодке винтовым или пружинным соединением. К контактам с помощью зажимов подсоединяют силовой кабель, когда с ними соприкасаются штыри штепсельной вилки, ток питает электроприбор.

Чем плотнее прилегание штырей вилки к этим контактам, тем выше качество изделия. Поэтому для изготовления рабочих контактов используют медь и ее сплавы, из которых получаются достаточно упругие пластинки. От технических характеристик контактов зависит максимальная сила тока, которую выдерживает розетка, и суммарная мощность электроприборов, которые могут от нее работать. Корпус закрывает контакты, делает невозможным случайное прикосновение к ним, и одновременно выполняет декоративную функцию.

История развития

С изобретением ламп накаливания началась электризация зданий. Постоянный ток использовался во всех сферах жизни, хотя уже появились генераторы. Первый магнето запатентован в 1842 году Стефеном Вулричем (UK 9431). Генератор переменного тока предполагалось использовать для целей гальванизации (покрытия изделий тонким слоем металла). На западе альтернаторы массово известны и применялись со второй половины XIX века в разных целях. Но двигатели работали исключительно на постоянном токе.

До Николы Тесла, в 1886 году, домашние бытовые приборы работали от электростанций, выдающих постоянный ток. Отличие альтернаторов в специальной механической приставке, выпрямлявшей переменный ток. Первую ГЭС (Крэгсайд, Англия) воздвигли в 1868 году. Она приводила в движение ротор динамо-машин постоянного тока. Использовать электричество предполагалось для:

  • освещения;
  • обогрева;
  • горячей воды;
  • лифтов;
  • бытовых приборов.

Несколькими годами позже бельгиец Зенобе Грамме создал генератор, энергии которого уже хватало для промышленных применений. Это положило начало активному использованию электричества. В первое время поставщики делали большую скидку на мощность, потребляемую осветительными приборами. Что придумали хитрые потребители:

Ситуация быстро стала известна поставщикам. Отменить все и потерять прибыль не пришло даже в голову. Вместо этого в 1883 году некто с запоминающейся фамилией Смит (в переводе – кузнец) изобрёл двухштырьковую штепсельную розетку. К 1885 году изобретение вошло в обиход, приборы стали снабжать шнуром и вилкой. Никто уже не хотел отказываться от сравнительно безопасного освещения, когда Эдисон запатентовал первую лампу накаливания.

На новинку перевели общественные места, посетители отметили, что дышать стало легче после газовых рожков, в зале стало прохладнее. Поставщики сначала дали привыкнуть к диковинке, а когда преимущества электрического освещения стали очевидны – затянули гайки и стали снимать прибыль. Одновременно в конце 80-х появляется уже первая стиральная машина, пытаются автоматизировать и мойку посуды. Электричество становится основным способом повышения производительности труда.

Использование розетки

Виды и размеры


Классификация производится по типу установки, числу входов, виду разъемов, монтажу. По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа


Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Как смонтировать розетку с защитой с существующим контуром?

Подключение розетки с заземлением

С особенностями работы и категорией недостатков розеток с защитными контактами разобрались. Теперь самое время приступить к монтажу, и выполнить его строго по этапам. Чтобы не было ошибок в работе, рекомендуется правильно выбрать розетку (сразу откажитесь от конструкций сомнительного качества, внешнего вида и торговой марки). Существует два типа розеток с «землей»: открытая и встраиваемая, рассмотрим инструкцию для каждой по порядку.

Углубленная розетка с контактами «земли» устанавливается в поверхность стены только в подготовленное отверстие, где имеются подведенные провода.
Если грязная работа еще не сделана, выбирается место расположения, на нем выполняется разметка и высверливаются отверстия под штробы кабелей и непосредственно стакан розетки. Если стена из гипсы, то проводка прокидывается за ней в защитных трубках.
Потом фиксируется подрозетник: в обычной стене его закрепляют раствором цемента, а в гипсокартонной затягивают специальные винты, отвечающие за крепление.
Правильно подводится кабель, зачищается его изоляция

Потом провод пропускается в подготовленный короб, где и будет происходит непосредственное соединение с механизмом розетки.
На следующем этапе, важно вспомнить про технические параметры, а именно количество проводов в кабеле. Для подобной конструкции их должно быть три (ноль-синий, фаза-коричневый, заземление-желто-зеленый)

В розетке также есть три контакта.
Подсоединяем проводники, учитывая цвет изоляции к соответствующим контактам на розетке. Для достоверности все проводники лучше проверить тестером.

Теперь можно закрепить верхнюю часть корпуса розетки и проверить работоспособность оборудования. Если не произошло замыкания и не выбило автоматы, следовательно, конструкция совершена без ошибок.

Монтаж розетки с заземлением по схеме

Монтируем открытую розетку

На самом деле нет ничего сложного в вопросе как заземлить розетку встраиваемого типа

Здесь важно знать о том, что само устройство существует, иначе весь процесс будет бесполезен. Монтаж открытой розетки отличается простотой

Здесь отсутствует надобность долбить стены. Достаточно к открытой проводке просто подключить прибор.

Накладное приспособление имеет на задней крышке специальную планку для фиксации на поверхности. Для крепления ею и воспользуемся. Вскроем механизм и подключим три контакта ноль, фазу и «землю». Фиксируется установка на дюбеля или крючки.

Установка открытых розеток с заземлением

После подключения всех проводников, вы должны убедиться, что провод заземления уходит на специальную планку, которая выходит в стену и соприкасается с контуром заземления на улице. Тогда конструкция будет срабатывать всякий раз при утечке потенциального напряжения.

Несмотря на продолжительную работу при обустройстве контура заземления и необходимость учитывать все технические параметры, оно должно быть в частном доме. Это прежде всего ваша безопасность и безопасность вашей семьи.

Конструкция штепсельной розетки

Устройство розетки от компании Schnaider Elektric

Главным отличием конструкции штепсельной розетки от обычной является то, что в ней присутствует три или пять контактов в зависимости от того, будет она частью однофазной или трехфазной сети соответственно. В остальном каких-то существенных отличий нет. Розетка двухполюсная с защитным контактом может быть:

  • накладной,
  • скрытой,
  • одинарной,
  • двойной,
  • тройной.

Контактные колодки в розетке

Стандартная штепсельная розетка состоит из трех комплектующих:

  • контакт,
  • корпус,
  • колодка.

Корпус используется в качестве украшения и обеспечения защиты разъемов от внешних воздействий блокирует доступ к токопроводящим элементам. Если в доме требуется установка трех или большего количества спаренных электроточек, в раму устанавливаются отдельные, оснащенные сердцевиной из пластика.

Крышка всегда производится из особого пластика, устойчивого к воздействию высоких температур и механических повреждений. При желании можно подобрать корпус, который будет соответствовать интерьеру помещения. Определенные модели также оснащаются другими комплектующими: подсветка, кнопка для выдавливания вилки и другие.

Как правильно провести подключение

Вопрос, поставленный названием раздела, достаточно серьезный. Особенно когда дело касается мощных бытовых приборов. К примеру, стиральной машинки или варочной электрической печи

На что необходимо обратить внимание?

Конструкция штепсельной розетки

Здесь важно не запутаться, поэтому электрики свою работу проводят строго по действующим стандартам. Если производится однофазное подключение, то к фазному разъему штепсельной розетки с заземлением подключается жила в коричневой оплетке или белой, к нулевому контакту подсоединяется синий провод, а к заземлению желто-зеленый

Если производится трехфазное подключение, то фазные жилы кабеля – это красный, коричневый и белый.

Штепсельная розетка заземления (РЗ) повышенного токового номинала имеет буквенное обозначение нулевого контакта – это латинская буква «N». Заземляющий контакт обозначается специальным знаком – это вертикальная линия, под ней две горизонтальные: верхняя длиннее нижней. Фазный контакт (разъем) ничем не обозначается.

Конструктивные особенности

Розетки бывают таких видов:

  1. Для скрытого монтажа. Корпус прячется в стену и крепится там при помощи специальных лапок, а снаружи остается только лицевая часть с отверстиями для штепсельной вилки. Надежность установки обеспечивает зажимной винт, который регулирует упор лапок в стену или в монтажный стакан.
  2. Для наружной установки. Корпус вилки крепится при помощи винтов или шурупов к поверхности стены. Он же является изолятором для электрических деталей. На корпусе могут размещаться различные вспомогательные элементы: подсветки, защитные крышки, таймеры и т. д.
  3. Переносные розетки. Используются для временного подключения электрических приборов.
  4. С защитными шторками. Устанавливаются в тех помещениях, где есть дети. Шторки открываются только при одновременном нажатии на них контактами штепсельной вилки.
  5. Розетки, контакты которых изготовлены из разных материалов, таких как латунь, бронза.
  6. Со встроенным выключателем. Можно отключать электрический прибор, не вынимая вилку из розетки.
  7. Особую конструкцию имеют розетки для подключения 12 В или 24В. Такое напряжение используется, например, для переносных ламп.
  8. В некоторых конструкциях используют подсветку. Очень удобно подключать какие-нибудь приборы в темноте, не включая общее освещение.

Классификация штепсельных розеток

Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:

По типу конструкции

  1. Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
  2. Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.

Штепсельная розетка с защитным контактом

По электрической схеме

Штепсельная розетка с защитным контактом. В этом устройстве защитный контакт должен соединяться с заземляющим проводом. Достаточно часто она пользуется популярностью только в том случае, если у вас в доме имеется заземление. Специальные гнезда для штифта располагаются немного ниже самого отверстия. Обычно их используют для электрических плит.

По уровню защиты от влаги

Влагозащищенные устройства необходимо устанавливать в помещениях, которые содержат в себе большое количество влаги. Таким образом, вы сможете надежно защитить свое устройство. Здесь разработчиками была предусмотрена защитная мембрана, которая выступает в роли защиты от влаги. Довольно часто влагозащищенные розетки устанавливают наружным способом.

Влагостойкие штепсельные розетки всегда нужно устанавливать в ванной комнате и других помещения с повышенной влагой

  • Одноместные;
  • Двухместные (Предусматривают в себе две пары колодок).
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
