Определение мощности
Мощность — главный параметр, определяющий выбор розетки, к которой можно подключаться в дальнейшем при установке духовки. Чтобы вычислить её, нужно объем потребляемой мощности техники (к примеру 3,5 кВт) разделить на напряжение сети. Обычно мастер получает значение 16, 20 или 32 А. Этот показатель розетки позволит безопасно установить, подключить и эксплуатировать духовой шкаф.
Параметры, которые нужно учитывать
При подключении духового шкафа и варочной панели к электросети важно обратить внимание на тип вилки техники. Чаще она представлена в евростандарте. Поэтому и розетку нужно покупать из того же класса
Иначе деньги будут потрачены впустую
Поэтому и розетку нужно покупать из того же класса. Иначе деньги будут потрачены впустую.
Дополнительно желательно обратить внимание на материал внутренностей розетки. Лучше, если это будут керамические, а не алюминиевые составляющие
Только при таких условиях точка питания выдержит непрерывный цикл работы техники 2-3 часа (стандартный режим для духового оборудования).
Присоединение к трехфазной сети
Монтаж силового прибора для электропечи, имеющей трехфазное исполнение, будет немного отличаться от предыдущего способа. И плита и вилка в таком случае имеют 5 выводов: 3 фазных кабеля, плюс нулевой и защитный провод.
Моментный двигатель: принцип работы, основные характеристики и преимущества
- Для чего нужен автоматический выключатель в квартире
Почему ноутбук MacBook перестал заряжаться
В процессе подключения кухонной электрической плиты к сети, напряжением 380 В. фазные проводки от вилки присоединяются к контактам L1, L2 и L3 на задней стенке печи.
Оставшиеся два вывода присоединяются к панели как в вышеописанном случае с однофазными моделями плит.
Схемы подключения
Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.
Однофазная схема на 220 Вольт
Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:
- Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
- Нулевой провод (N) соединяем с клеммами N-1 и N-2.
- Защитный проводник PE направляем на соответствующую клемму.
Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

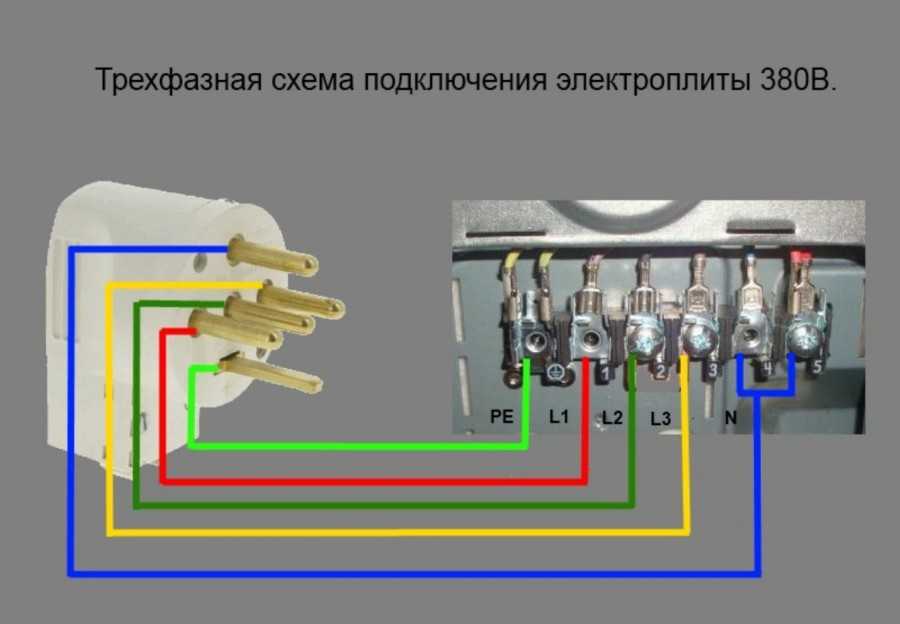

Трехфазная схема 380 В
Это вторая по распространенности схема. Чаще всего применяется в частном доме.
Подключение выполняем так:
- Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
- Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.
Перемычки в трехфазной схеме не нужны.
Двухфазная схема на 380 Вольт
Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.
Варочная поверхность соединяется с сетью 380 Вольт следующим образом:
- На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
- На L-3 ставим фазу C.
- Все прочие действия осуществляются так же, как в остальных вариантах схем.
Монтаж проводов для розетки
Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе. Провода подключаются параллельно, как в обычных спаренных розетках на стенах
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей. По-другому в них просто неудобно
Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках
По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.
А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.
Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием. Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.
Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.
Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.
Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.
Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.
К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.
Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.
Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.
Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке. Теперь можно смело закрыть все крышечкой и наслаждаться работой.
Какой провод выбрать?
Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).
Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.
Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.
Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:
- мощность техники, которая будет подключаться;
- напряжение сети;
- тип подключения (одно- или трехфазное).
В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты
Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.
Возможность подключения духового шкафа к обычной розетке
Подключать духовой шкаф к обычной розетке не рекомендуется. Нормами противопожарной безопасности установлено, что для мощной кухонной техники обязательно монтируют отдельные линии электропитания. Обусловлено это тем, что духовое, жарочное оборудование расходует большую мощность, чем стандартные приборы: стиральная машина, фен, чайник и пр. Если не сделать отдельную линию, в доме постоянно будет срабатывать автомат или возникнет аварийная ситуация по причине оплавления/возгорания более слабой проводки.
Исключение составляют духовые шкафы мощностью до 3,5 кВт. Они могут работать от стандартной розетки.
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

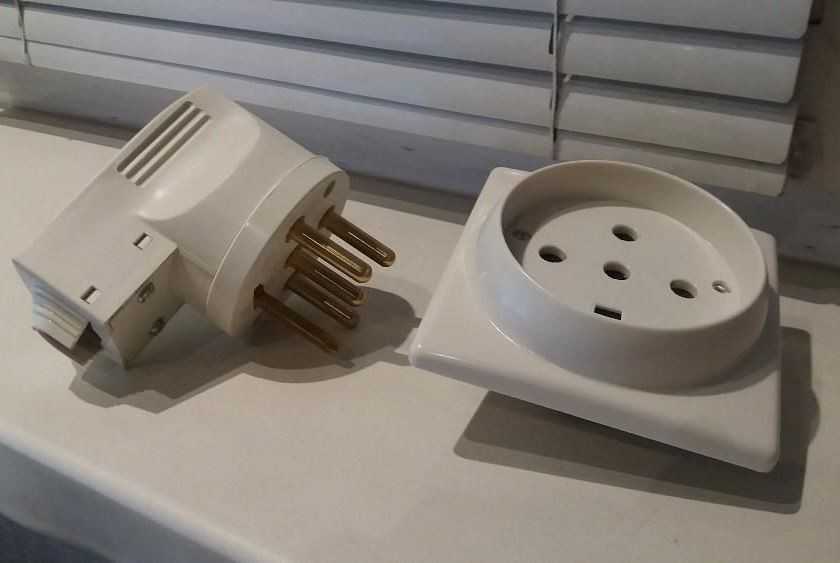

Вилка для варочной панели
Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.
Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.
Вилку подключают следующим образом:
- Покупают силовую вилку на 220 Вольт (переменное напряжение).
- Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
- Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
- Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
- Клемма под шестым номером предназначена для заземления.
Тонкости выбора
Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня
Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки
Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом

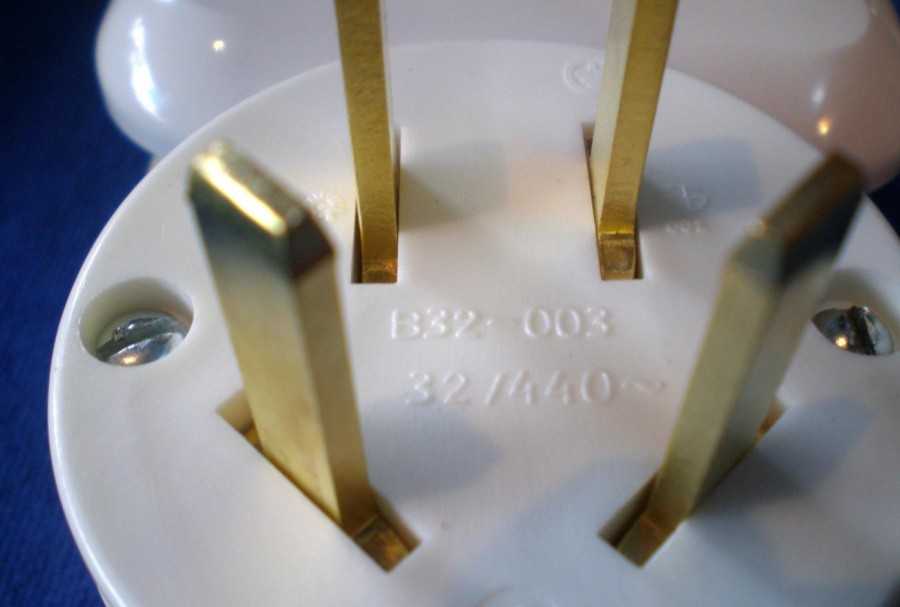

Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом
Какая розетка для духового шкафа должна быть?
Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.
Высчитываем мощность
Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.
Другие параметры
Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.
Установка
Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.
Определяем местоположение
Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:
- В области расположения мойки, слива и возле водопровода.
- На стене, в области нахождения самой духовки.
- Выше рабочей столешницы.
Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.
Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.
Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.
Выбор кабеля

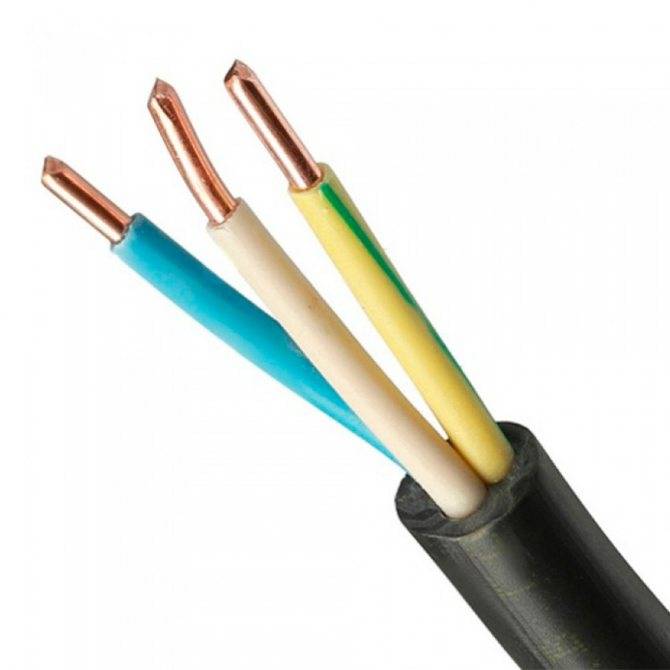

Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.
ВВГнг-кабель-3х2,5
ВВГнг-кабель-3х4
ВВГнг-кабель-3х6
Чаще всего выбирают плоский силовой кабель ВВГнг-LS 3х2,5. Наружная ширина — 10,3 мм. Он имеет три одножильных медных провода сечением 2,5 мм2. Цветовая маркировка жил исключает ошибочное присоединение. Обычно идут провода синего, коричневого и желто-зеленого цвета (соответственно, фаза, ноль и заземление).
Возможны другие варианты цвета жил. Порядок подключения не имеет принципиального значения, поскольку все провода абсолютно одинаковы.
Какая должна быть розетка?
Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.
Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.
Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.
Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.
Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.
Как подключить?
Заниматься подключением комплектующих элементов как духового шкафа, так и варочной панели, должен только специалист. Неправильный подбор материалов может быть опасным для жизни. В процессе монтажа, мастер обязан использовать защитные элементы. Иначе, допущенные ошибки могут повлечь за собой перегрев системы, вызвать замыкание и пожар.
Как уже говорилось ранее, проводимое электричество бывает однофазным, двухфазным и трёхфазным. Вилки и розетки подбираются под них. В зависимости от уровня поглощаемого электричества бытовых приборов, розетки и вилки производятся на 20А и 32А.
Однофазное/двухфазное подключение:
- Кабель. Для однофазной сети применяется провод 3×4 или 3×6, марок ВВГнг. Его конфигурация может быть круглой или плоской. Сечение выбирается в соответствии с потребляемой мощностью.
- Подразетник и коробка. Для настенной установки розетки для духового шкафа можно использовать специальную накладную коробку. Она обязана иметь аналогичные габариты и совпадать по амперам. Иными словами, розетка и коробка обязаны иметь полностью одинаковые маркировки.
- Внутренние установки осуществляются только совместно со специальным подразетником.
- Аппараты и УЗО. Отдельная линия подключения должна проводиться не только к кухонной технике, но и к электрическому щитку. Это обеспечивает безопасное присоединение проводов и надёжную защиту от электрического поражения в случае входа механизма из строя.
Каждый автомат подбирается индивидуально к розетке. Если плита не требует большого электропотребления, устанавливают однополюсные устройства на 20А. К подобным системам относится мало и среднефазное оборудование с напряжением не более 4кВт.
Для более мощных, с потреблением электроэнергии от 4 кВт — на 32А. УЗО должно соответствовать характеристикам автомата, и быть сильней по мощности на 1 ступень. К примеру, если автомат обладает напряжением в 32 А, то нужно УЗО 40А/30мА.
Трёхфазное подключение
К технике с подобной мощностью необходимо отнестись с большим вниманием. Хозяевам дома нужно убедиться в том, что у них не возникнет проблем после её подключения. Дело в том, что во многих домах, по сей день установлена старая электропроводка, которая не в состоянии потянуть более 220 Вольт
К исключениям относятся новостройки, так как застройщики ещё на этапе строительства устанавливают сеть с трёмя фазами с напряжением в 380 Вольт
Дело в том, что во многих домах, по сей день установлена старая электропроводка, которая не в состоянии потянуть более 220 Вольт. К исключениям относятся новостройки, так как застройщики ещё на этапе строительства устанавливают сеть с трёмя фазами с напряжением в 380 Вольт.
Её монтаж предполагает совсем иной набор комплектующих, а именно:
- Трёхфазный кабель, рассчитанный на ВВГнг(А) 5х4, предусмотрен для систем от 4 кВт.
- Автоматы и УЗО. Необходимы устройства соответствующие этой фазе на 20 или 32А, в соответствии с электромощностью панели, а также 4-х полюсные УЗО. Так как и в первом случае, они должны быть на номинал больше автомата.
- Подразетник и коробка.
Элементы выбираются на основании того, внутренним или наружным способом будет монтироваться точка подключения.
Порядок расчета мощности
Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.
Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).
Подключение духовки без розетки
Подключение духовки с помощью розетки
Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.
Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

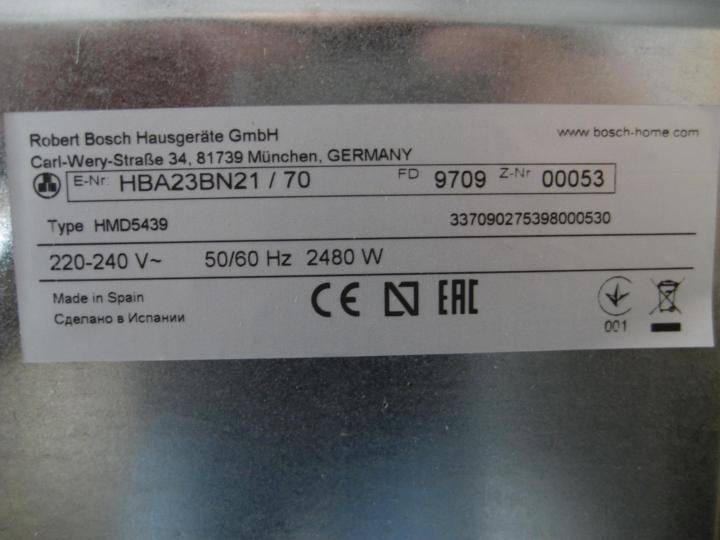

Духовка мощность 2480 W
Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:
Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.
Дифавтомат на 16А
Дифавтомат на 40А
Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

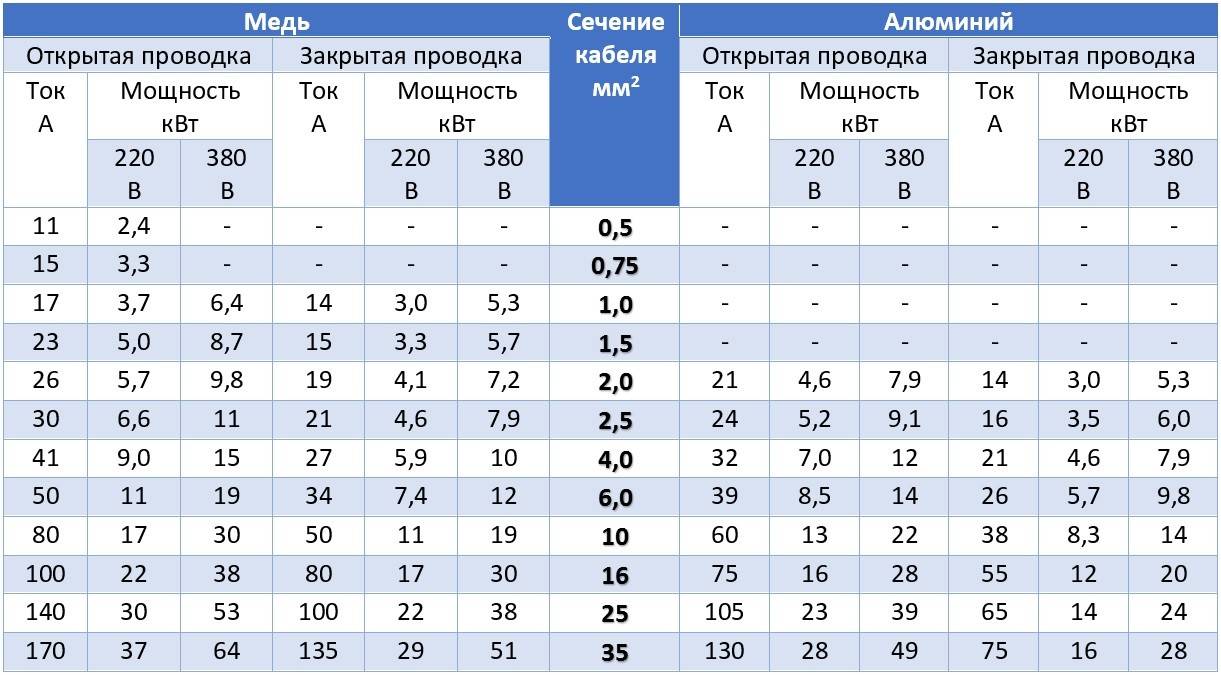

Таблица выбора сечения жил провода
Для силы тока 14,5 А требуется провод сечением 2,5 А.
Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.
Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.
Сборка схемы подключения
Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.
В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон
То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка
То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.
Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.
Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.
- К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
- К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
- От автомата проводится провод до розетки.
Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.
В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.
Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).
Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.
Советы, Электрика
Подведем итоги
Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!
Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.
ЧИТАТЬ ДАЛЕЕ: Можно ли использовать адаптер питания с другими но схожими параметрами
Звоните, спрашивайте!
Бытует мнение, что вилка и блок под электроплиту не нужны, они только занимают место и мешают работе. Вместо них проводку от распределительного щита запаивают с кабелем, идущим от электроплиты. На самом деле установка дополнительного разъема являет обязательным условием и гарантией безопасной эксплуатации электроплиты, которую необходимо периодически обесточивать, если ней не пользуются, или возникают проблемы в работе.
