Схема подключения
Схема подключения трехазной розетки Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.
На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.
Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.
Способы крепления
Для закрепления провода на винтовом зажиме, концы проводов нужно очистить от изоляции, поместить в паз и зажать закручиванием винта.
- Для чего нужен автоматический выключатель в квартире
Почему ноутбук MacBook перестал заряжаться
Торговый дом АлексСтрой
При ножевом соединении изоляция прокалывается специальным устройством внутри контактного механизма. Для этого неочищенный конец провода вставляется до упора в соответствующее гнездо. С удержанием этого положения в нижний паз вставляется отвертка с плоским концом.
Движением рукоятки вверх срабатывает пружинный механизм прокола проводки и зажима конца провода. После чего нужно снять отвертку и проверить надежность соединения.
Советы опытных электромонтажников
Классификация степеней защиты
Трехфазные розетки требуется внимательно выбирать и устанавливать. Необходимо руководствоваться несколькими основными моментами. Первое – сила тока. Существует три типа – на 16, 32 и 64 А соответственно. Нужный подбирается, исходя из планируемой нагрузки.
Класс защиты показывает степень устойчивости розетки к влажности, пыли, грязи. Пометка IP и цифры – чем больше значение, тем лучше, особенно при наличии влаги в помещениях: ванные комнаты, бани, подобное.
Дополнительный момент – способ установки. Розетку можно закрепить на стене (накладные) или штробить отдельное гнездо (скрытые). При этом тип устройства отличаются существенно.
Количество соединительных контактов – четыре, пять, семь – зависит от используемой схемы электропроводки и нужного уровня надежности сети
Особое внимание уделяется способу крепления – безвинтовые могут оказаться некачественными, одноразовыми
Установить и подключить трехфазную усиленную розетку можно самостоятельно, если ознакомиться с основными требованиями и соблюдать правила безопасности при работе с электричеством. Чтобы облегчить замену точки питания, лучше выбрать классическую модель, в противном случае придется менять каждую в комнате или заранее приобретать дополнительные. Дизайн и расположение входящих групп индивидуально, на работоспособность не влияют.
Разнообразие устройств
Розетки квалифицируются по многим признакам. Прежде всего, речь идет о номинале напряжения. На сегодняшний день для однофазных сетей предлагаются разъемы с тремя контактами (земля, фаза, ноль), с четырьмя контактами (3 фазы, ноль) и пятью контактами (земля, 3 фазы и ноль). Разъемы производятся в стационарном, а также в переносном варианте.
Выпускаются устройства, предназначенные для установки непосредственно над плинтусом. Безопасность таких приборов достигается благодаря поворотной шайбе. К примеру, вилку можно подключить только после поворота ее на заданный угол. Функции коробки для ответвлений выполняет нижняя часть прибора. Штепсельные надплинтусные розетки отличаются плоскими контактами, за счет чего возможно подключение сразу двух вилок.
Силовые разъемы различаются еще по целому ряду характеристик.
По способу установки
По этой характеристике различают следующие розетки:
- Открытая установка. Используется при наличии открытой электрической проводки. Представляет собой накладную коробку, монтируемую на стену. Чаще всего такой способ монтажа применяется в деревянных зданиях, в лоджиях, влажных помещениях, на улице.
- Скрытая установка. Всегда соответствует скрытому типу электропроводки. Провода укладываются в штробы, выдолбленные в стенах, а сама розетка размещается в нише (подрозетнике). Скрытая электропроводка чаще всего применяется в жилых домах и квартирах.
По устойчивости к окружающей среде
Отличаются розетки и по степени защиты. Наиболее распространенным классом защиты является IP44, где первая цифра указывает на степень защищенности от пылевых частиц, а вторая – на влагостойкость. Общее количество используемых цифр — от нуля до шести для пылевой защиты и от нуля до восьми — для защиты от воды.
По виду и предназначению
По этому критерию выделяют:
- Силовые вилки и розетки для переменного тока без защитного заземляющего контакта относятся к наиболее простым видам разъемов.
- Разъемы, оснащенные заземлением. Помимо отверстий под штырьки, такие устройства имеют особый штекер-штырек или боковые контакты, которые и играют роль заземлителя. Подобная конструкция задумана таким образом, чтобы стыковаться с заземлительными контактами еще до того, как коснутся друг друга штекеры вилки и силовые контакты.
- Разъемы со шторками-предохранителями. Такие шторки открываются только при единовременном вхождении штырей в оба контакта.
- Розетки с выталкивателями. Выталкиватель встраивается в корпус прибора и активизируется при нажатии на клавишу.
- Разъемы с таймерами. Такие устройства можно программировать на определенное время: можно задать соединение или разъединение контактов по расписанию.
- Розетки с УЗО (устройство защитного отключения). Такие устройства предназначены для участков с повышенной опасностью.
По сроку эксплуатации
Срок эксплуатации и надежность розеточных контактов описываются таким показателем, как количество циклов «включение/выключение». Высококачественные изделия способны пройти до 100 тысяч циклов.
Зажимы могут быть быстрозажимными или двойными. Оба типа зажимов характеризуются достойным качеством, однако быстрозажимные механизмы проще в установке, хотя и дороже.
Соответствие стандартам
При выборе фурнитуры следует обращать внимание на вилочный диаметр. Для России и других стран бывшего СССР диаметр составляет 4 миллиметра, а вот в европейских странах принят другой стандарт (так называемый евростандарт, или евророзетка) — 4,8 миллиметра
В различных разъемах также могут различаться расстояния между контактами.
Области применения
Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.
Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.
Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.
Виды розеток
Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений
Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В
Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита
В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

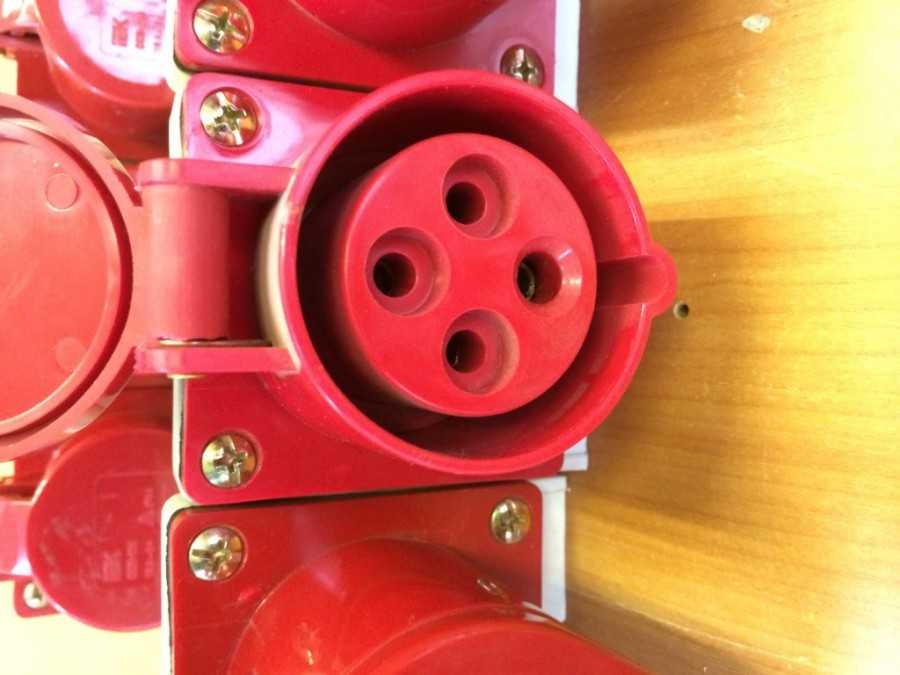

Существует несколько стандартов силовых разъемов:
- 2Р+РЕ — используется две фазы и один заземленный контакт;
- 3Р+РЕ — 3 силовых кабеля и один заземленный;
- 3Р+РЕ+N — 3 фазы, одна земля и ноль;
- 3Р+N — три силовых контакта и один нулевой.
Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N
Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.
Маркировка
Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.
Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер
Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети
Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.
Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.
Вводное распределительное устройство электроэнергии
Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.
ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.
Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.
Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.
При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.
Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.
Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.
После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.
На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.
Схема подключения
Трехфазное электропитание подключается через три фазы (L1, L2, L3), а также нейтраль (N). При этом большая часть потребления будет равномерно распространяться по одной фазе. Для трехфазной нагрузки создается выделенная группа. На рисунке, представленном ниже, изображена трехфазная схема в здании, питающемся от сети в 380 В.
Трехфазная схема в здании, питающемся от сети в 380 В
Во входной части устанавливается трехполюсный 40-амперный автомат. К автомату направляются три жилы (черная, красная и коричневая). В правой верхней части рисунка расположен трехфазный счетчик. Синий провод (ноль) подключается к электросчетчику. Далее ноль направляется от выхода из устройства на шину нуля, после чего распределяется по группам.
В нижней части рисунка можно увидеть две группы розеток и одну группу освещения. Каждой из групп соответствует своя фаза. Трехфазная цепочка выделена в самостоятельную линию. Самая простая схема предусматривает подключение цепи через автомат и вывод на розетки. С помощью вилок через розетки передаются трехфазные нагрузки.
Уровень мощности трехфазного автомата и розетки может отличаться в зависимости от мощности бытовой техники, которая будет нагружать сеть. Существуют различные виды трехфазных розеток. В среднем на каждый киловатт потребуется 2,5 ампера. Если же подключение осуществляется с помощью УЗО, понадобится более точный расчет.
Распространенные ошибки при выполнении монтажных работ
Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:
- Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
- Не правильно подобрана марки и сечение питающего кабеля;
- Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
- При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
- Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.
Область применения и структура силовых розеток
Что такое силовая розетка? Это по сути электроразъем, где есть контакты, которые могут разъединяться или соединяться, что обеспечивает запитку устройства. Конструктивно выделяют однофазные и трехфазные разъемы. Параметр тока 3-хфазного составляет 380 Вольт. Популярными среди всех возможных вариантов являются штепсельные разъемы. Изготавливается продукция такого назначения из специального пластика, характеризующего прочностью и хорошей устойчивостью к воспламенению. Также можно выделить и другие конструктивные особенности:
- наличие предохранения от коррозии всех структурных элементов из металла;
- предупреждение попадания конденсата, пыли, воды, горючих смесей под корпус;
- возможность работать при широком температурном диапазоне.
В штепсельные розетки кабель, отвечающий за прохождение электротока, крепится гибкой скобой. Места соединения обустраиваются лужеными медными клеммами. Провода имеют цветовую маркировку, что помогает в процессе подключения не ошибиться с характеристиками напряжения.
Типы устройств
Выделяют несколько типов силовых изделий, применение которых зависит от параметров электросети. Высокой востребованностью пользуются разъемы с разным количеством контактов:
- ноль, земля, фаза;
- ноль и три фазы;
- три фазы, ноль и земля.
Производители позаботились о том, чтобы силовые розетки можно было применять как для мобильных, так и для стационарных конструкций. Выделяют розетки в зависимости от величины тока на 25, 32, 63, 125 Ампер. Эти параметры нужно сопоставлять с потребляемой мощностью электроприборов, которые подлежат запитке.
Варианты установки
Электрофурнитура может монтироваться скрыто или открыто. При креплении накладной розетки нужно установить её на поверхность стены. Это применимо, если вся электропроводка относится к открытому типу, как например, в банях, подсобках или деревянных жилых домах. Также подобные изделия подойдут для уличного монтажа. Силовые розетки скрытого типа подразумевают, что перед креплением нужно будет сделать углубление в стене. Именно туда крепится вся конструкция, а провода укладываются в проштробленный канал. Это наилучший вариант для жилых помещений.
Степень защиты силовых разъемов
При покупке нужно обращать внимание на устойчивость к воздействию факторов извне. Для этого все товары имеют соответствующую маркировку
Например, IP44 или IP67, где первая из двух цифр – это показатель защиты от пыли, а вторая – от влаги. То есть, цифра 6 означает полную пыленепроницаемость, а 8 – наивысший уровень защищенности от попадания влаги (возможность работать под водой).
Особенности конструкции
Самая простая конструкция – та, которая рассчитана на ток переменного типа и не имеет заземляющих контактов. Силовые розетки с заземлением имеют специальный заземлитель в виде штекера.
В структуре могут присутствовать и специальные защитные элементы – шторы, перекрывающие отверстия для ввода вилки и открывающиеся только при одновременном введении штырей. Есть в продаже и товары с вмонтированным выталкивателем, где есть кнопка, при нажатии на которую вилка сама вылетает из отверстий. Торговые марки разрабатывают продукцию с таймерами, где программируется время соединения и разъединения контактов. Более сложные варианты имеют в конструкции УЗО, что позволяет надежно защитить сеть от перегрузок и аварий.
Как выбрать силовую розетку?
Необходимо учитывать такие параметры:
- Место, где будет устанавливаться электрофурнитура, а также тип проводки и способ её обустройства.
- Номинальная мощность.
- Производитель, цена и качество изделия.

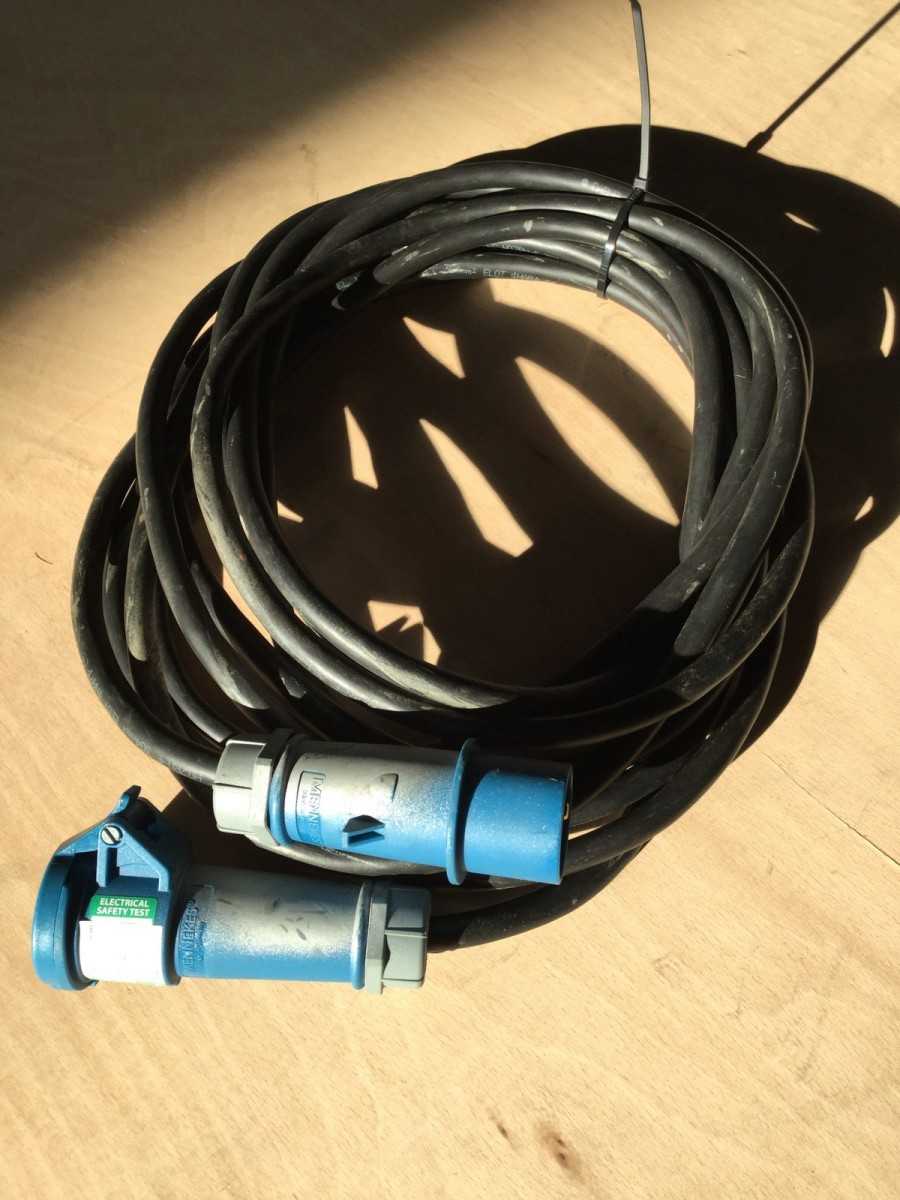

Часто к силовым разъемам покупаются удлинители, разветвители, переходники и адаптеры. Кабель для силовой розетки должен быть с хорошими показателями гибкости. Если применяются многожильные проводники, подготовленные контакты стоит нужно постоянно мониторить и оценивать их работоспособность.
Эту страничку дополнительно ищут в сети по запросу: что такое силовая розетка.
Обозначение щитов, коробов, шкафов
В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение
Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я»
Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».
В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.
Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.
Как правильно обозначаются розетки и выключатели на схемах
Любой правильный ремонт или стройка начинаются именно с чертежа, и от того насколько грамотно он составлен, порой зависит абсолютно все. Ведь на чертеже не только обозначается где и как будут прокладываться питающие провода, но также указываются распределительные коробки, розетки и выключатели и каждый из этих элементов имеет свое условное обозначение. В этой статье я вам расскажу, как обозначаются розетки и включатели открытого, скрытого размещения и многое другое.
Нормативные документы
Для того, чтобы в каждом конкретном случае энергетик не придумывал «велосипед» и составленную схему мог прочитать абсолютно любой энергетик были введены стандарты, данный материал основан на ГОСТ 21.210-2014
. В качестве основы взяты элементарные геометрические фигуры, комбинируя оные и можно получить условное обозначение того или иного элемента.
Как изображаются розетки
Начнем мы наше с вами рассмотрение с самых простых розеток внешней установки: итак, условное обозначение их таково:
Это были розетки без заземления, а с заземляющими контактами скрытого монтажа, они рисуются следующим образом:
Если взглянуть на схемы, где обозначены розетки в ванной комнате, то можно увидеть, что внутренняя часть их закрашена. Это означает, что эти розетки имеют повышенную защищенность от влаги IP 44 или даже IP 55.
Компьютерные розетки обозначаются так:
Единственным нюансом является тот фактор, что по ГОСТу непонятно каким образом обозначать влагозащищенную розетку внутренней установки.
Вроде с розетками все более-менее понятно, давайте теперь узнаем как же обозначаются выключатели.
Условное обозначение выключателей
Изображение выключателей так же стандартизировано и представляют собой окружность с черточкой в верхней половине с крючком на конце:
Выключатели скрытой установки изображаются следующим образом
Все выше представленные выключатели относятся к коммутационным аппаратам с защитой IP 20-23. Обозначение влагозащищенных выключателей от обычных отличается лишь тем, что у защищенных закрашивается окружность.
Проходные переключатели обозначаются следующим образом:
Зачастую, для экономии места и денег выбираются так называемые совмещенные блоки, в состав оных входит, например, розетка и выключатель. Такие гибриды имеют свое собственное изображение, оные давайте рассмотрим более подробно.
Вывод
Вот таким образом и обозначаются розетки и выключатели согласно действующему ГОСТу. Эта информация позволит вам грамотно прочитать, а так же составить схему проводки в вашем доме или квартире.
Источник статьи: https://zen.yandex.ru/media/energofiksik/kak-pravilno-oboznachaiutsia-rozetki-i-vykliuchateli-na-shemah-5b688e0957714b00aaa7400e
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
- Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
- Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
- Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
- вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
- тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
- Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
- Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
- IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
- IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Винтовой способ крепления жил к розетке
Для того чтобы подключить жилы к разъему, нужно воспользоваться одним из вариантов крепления. Винтовой способ проверен временем и очень надежен. С обратной стороны розетки имеются винтовые зажимы, в которые вставляются концы кабеля и прикручиваются к контакту. Перед этим необходимо приготовить жилы. Зачистить их острым ножом, либо специальным инструментом для аккуратного снятия изоляции – стриппером. Надеть гильзовые наконечники и обжать их ручным инструментом – кримпером. Если под рукой нет обжимных клещей, можно воспользоваться паяльником и облудить скрученные провода. Таким образом, обработанные концы кабеля уже можно прикрутить к розетке.
