Какие бывают системы вентиляции частных домов?
Вентиляция коттеджа имеет свои особенности по сравнению с вентиляцией квартиры. Во-первых здесь больше площадь. Во-вторых, в коттеджах, как правило, воздух чище, потому что они располагаются вне загазованного городского пространства. Поэтому, при устройстве вентиляции, рекомендуется использовать более мощные системы, зато менее сложный способ фильтрации воздуха.
Проектирование вентиляции в коттедже должно учитывать наличие шахт и места, где проходят стояки вентиляции. Главное — провести проектирование вентиляции параллельно с проектированием водоснабжения, отопления и канализации.
Самый распространенный тип вентиляции в частных домах — естественная приточно-вытяжная. Это не только приоткрытые окна, но и проветриватели, которые монтируются в оконную яму. Сегодня такие системы более совершенны, за счет системы клапанов, которые регулируют приток свежего воздуха по датчику влажности или по объему углекислого газа, пропускаемого вытяжным вентилятором.
Такой тип вентиляции совмещает естественный приток воздуха и механическую вытяжку. Устройство вентиляции этого типа требует незначительных затрат, однако такая система не позволяет обрабатывать воздух.
Венткороб, встроенный в стену — более примитивный тип естественной вентиляции. По сути, он работает из-за разницы температур в помещении и «за бортом» — холодный ветер улицы проносит воздух по трубам вентканала.
Конечно, и сквозняки, и открытые форточки тоже можно назвать видами естественной вентиляции, но обычно под этим понятием имеют ввиду установку в стене воздуховода, в который уходит теплый воздух из помещения, таким образом обеспечивая воздухообмен.
Принудительная вентиляция называется так, потому что воздух в таких системах уже циркулирует не естественным, а принудительным образом — за счет работы вентиляторов. Как правило, ее устройство включает комплекс воздуховодных труб, расположенных по всему дому с крышечным вентилятором, который может устанавливаться, например, на крыше.
Еще более сложной считается приточно-вытяжная система, в такую вентиляцию входит несколько элементов:
- вентилятор для забора воздуха;
- воздушный клапан (обеспечивает отсечку холодного воздуха при выключенной системе);
- секция фильтрования (очищает воздух с улицы);
- секция нагрева (нагревает поступаемый холодный воздух до комфортной температуры);
- плюс можно также установить дополнительно секцию охлаждения (при необходимости охлаждает поток воздуха) и секцию увлажнения.
Вся система оснащена воздуховодами — они обычно гибкие для удобства монтажа. Современные системы оснащены автоматическими регуляторами и электронными системами управления.

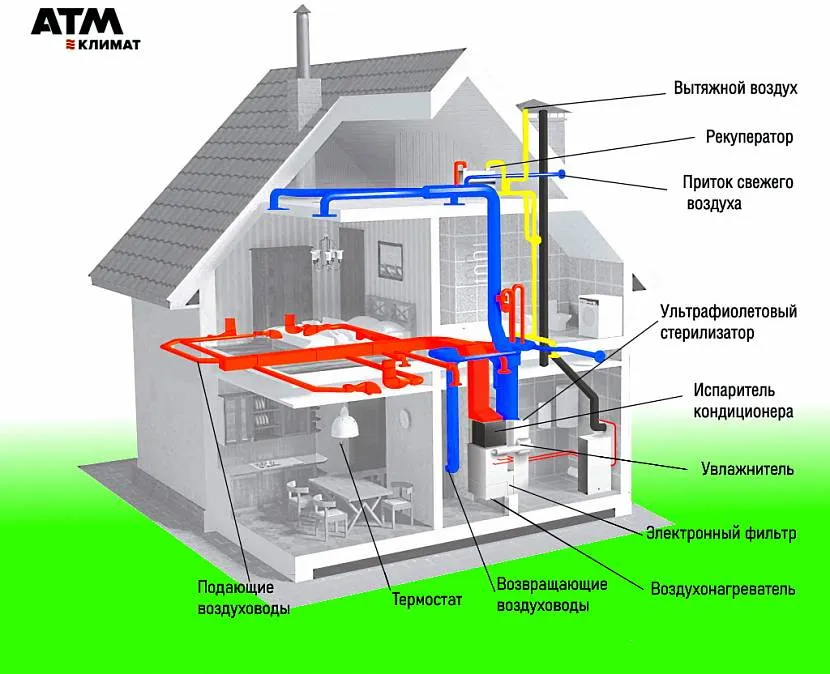

Механическая приточно-вытяжная вентиляция комбинирует две вентиляционные установки – приточную и вытяжную. Приточная система включает в себя нагреватель, фильтр, вентилятор и управляющую автоматику. Она очищает и нагревает воздух. Так как после этого влажность обработанного воздуха падает до 2%, необходимо сочетать вентиляцию с системой его увлажнения. Такой тип вентиляции совместим с отоплением и кондиционированием.
Приточно-вытяжная вентиляция коттеджа может включать систему рекуперации. В частных домах можно устраивать систему с рекуператором из бумажной целлюлозы или роторным рекуператором. Такие устройства при обработке воздуха удерживают в помещении влагу и тепло, они не обмерзают в зимнее время. Этот тип вентиляции — самый энергоэффективный.
Приточная
принцип работы приточной вентиляции
Нужна, чтобы воздух шёл с улицы в комнату. Может быть представлен такими компонентами, выполняющими свои функции.
Проветриватель.
Монтируется на стену внутри квартиры. Подаёт свежий воздух внутрь за счёт специальных вентиляторов.
Приточный клапан.
Стеновой или оконный клапан необходим, когда требуется усилить приток, который уже имеется. Вентиляция такого типа отличается невысокими ценами. Главное – помнить о том, что приточные клапаны достаточно сильно зависят от складывающихся погодных условий. Чем больше тепла за окном – тем меньше будет разница в давлениях. Летом такая вентиляция будет не очень эффективнее.
Бризер.
Очиститель воздуха и проветриватель одновременно. Не только подаёт воздух, но фильтрует, при необходимости подогревая содержимое. Допускает дополнительное управление системой со смартфона. Фильтр при необходимости встраивается.
Необходимость вентиляции
Если не предусмотреть дополнительные системы вентиляции, то со временем атмосфера в доме будет доставлять определенный дискомфорт для его обитателей. Прежде всего, будет страдать наше здоровье. Если вентиляция отсутствует, то происходит постепенное накопление углекислого газа, продуктов обмена в доме и это отрицательно влияет на общее самочувствие человека.
Вентиляция частного дома
Плохая циркуляция воздуха приведет постепенно к появлению сырости, а это еще опаснее, чем углекислота. Обычно частный дом построен из натуральных строительных материалов, отсутствие вентиляции резко сократит срок существования вашего строения, так как начнут поселяться плесневые грибки.
Постоянная повышенная влажность в доме не может не отразиться на состоянии покрытий пола, стен и остальной отделки в комнатах. Если кто-то думает, что открыл окно и все проблемы решены, то сильно заблуждается. В зимнее время таким образом можно заработать только простуду, а летом через открытые форточки и окна проникает жара и вся пыль с улицы.
Для жителей мегаполисов вопрос с вентиляцией не стоит, за них его решили еще на этапе строительства, а вот собственникам загородных особняков необходимо самостоятельно продумать необходимые системы вентиляции для частного дома.
Для чего производится расчёт площади воздуховодов и фасонных изделий
Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.
Очень важно!
Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти.
Зачем в частном доме нужна вентиляция
Качество воздуха должно в полной мере обеспечивать комфортное состояние человеческого организма. Это в один голос утверждают ГОСТы и СНиПы, регламентирующие параметры микроклимата в помещениях. К важнейшим факторам комфортного микроклимата относятся следующие показатели воздушной среды:
- чистота и степень свежести воздуха;
- температура и влажность воздуха.
Чтобы эти показатели всегда оставались в допустимых пределах, обустраивается система вентиляции в частном доме, схема которой индивидуально рассчитывается для каждого отдельного случая.
Перед вентиляцией ставятся две основные задачи:
- удаление во внешнюю среду воздуха с повышенным содержанием пыли и углекислого газа;
- приток чистого, насыщенного кислородом воздуха с улицы.
8 причин установить вентиляцию Источник technosip.ru
Вентиляция различных помещений дома на примерах
Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

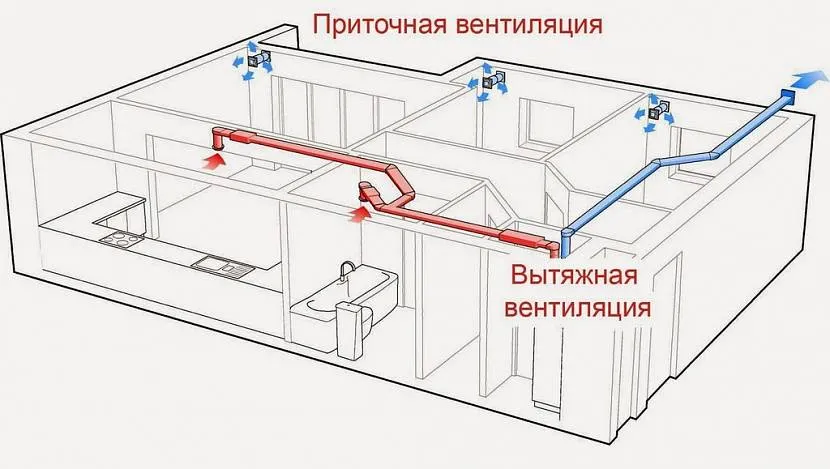

Схема работы приточно-вытяжной вентиляции дома
Жилые комнаты
Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.
Кухня
В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.
Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.
Ванная и туалет
Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.
Вытяжная вентиляция санузла
Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.
Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.
Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.
Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.
Канализационный стояк сообщается с атмосферой
Бойлерные и котельные
Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.
Дымоход соединяется непосредственно с котлом
Цокольные этажи и подвалы
Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.
Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.
Особенности обустройства

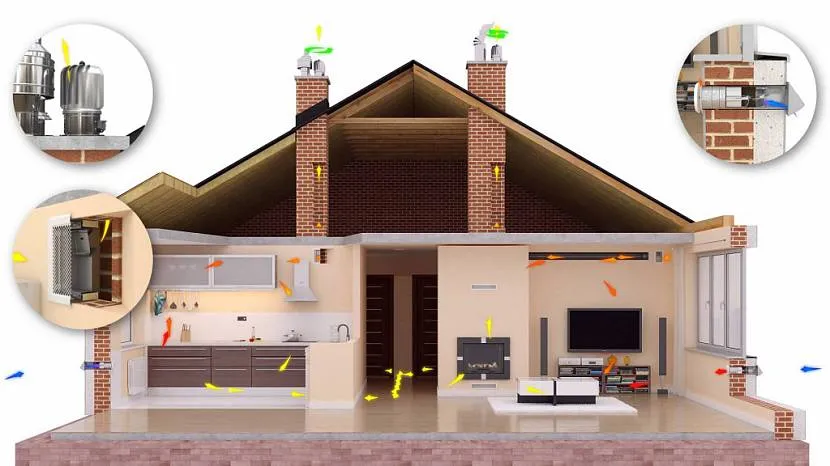

вентиляция в частном доме
Дерево, будь то брус или доски, способно “дышать”, то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.
Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.
Составление проекта
Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.
Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.
Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.
Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.
Нередко для усиления тяги прибегают к использованию устройств механического действия – дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков
Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна
Места притока
Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.
Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.
Рис. 2 — Приточный клапан КИВ
Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.
Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.
Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.
Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.
В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.
Рис. 4 — Механическая вентиляция частного дома
Необходимость хорошей вентиляции в доме
В отличие от типовых многоквартирных домов, в частных домах нет центральной системы вентиляции. Об её обустройстве хозяин дома должен позаботиться сам. Разумеется, сделать это надо ещё на этапе проектирования, а не тогда, когда в доме уже наклеены дорогие обои, расставляется мебель и вдруг выясняется, что дышать нечем, да и окна что-то сильно потеют.
Правильно спроектированная и качественно выполненная вентиляция позволит избежать сырости (и, как следствие, развития плесени), неприятных запахов, избавит от проблемы затхлого воздуха, играя важнейшую роль в обеспечении здорового микроклимата. Ведь всем известно, что свежий воздух — залог здоровья и хорошего самочувствия. Кроме того, исправно функционирующая система вентиляции поможет продлить срок службы дома, снизив эксплуатационные расходы на его содержание и ремонт.
Схемы работы вентиляции
В практике обустройства вентиляционных устройств, в зависимости от выполняемых функций, определены четыре вида вентиляции:
Приточная вентиляция в частном доме – подает воздух с улицы в помещение. Когда в доме установлены стеклопакеты, то используется режим «микропроветривания» или специальные клапаны. Но интенсивность поступления воздуха зависит от погодных условий и не всегда способна обеспечить комфортный микроклимат. Для искусственной вентиляции устанавливаются дополнительные вентиляционные каналы и приборы, очищающие уличный воздух и нагревающие его до комнатной температуры, используя электрический или водяной калорифер.
Как выглядит схематически приточная вентиляция в частном доме Источник bir.bilagyteco.ru.net
Вытяжная вентиляция в частном доме – удаляет «отработанный» воздух из дома на улицу. Если не нужна большая интенсивность воздухообмена, то обходятся средствами естественной вентиляции через готовые вентиляционные каналы. Но из-за явных недостатков естественной вентиляции, чаще обустраивают принудительные вытяжки c вытяжными вентиляторами. Их устанавливают как в вентиляционных каналах, так и в запотолочном пространстве.
Принцип работы приточной и вытяжной вентиляции Источник mojdominfo.ru
- Приточно-вытяжная вентиляция в доме – в этом случае организовываются два параллельных разнонаправленных воздушных потока. Первый – это подача насыщенного кислородом воздуха в помещение, а второй – вывод «отработанного» воздуха наружу.
- Воздушная климатическая система (воздушное отопление) в доме – в этом случае внутри дома устраивается циркуляция внутреннего воздуха с подмесом в него приточного воздуха и удалением вытяжного воздуха из санузлов и технических помещений. Преимущество такой системы в том, что на приток надо значительно меньше свежего воздуха (по 60 м³/ч на жильца) и соответственно меньше воздуха удаляется через вытяжку вместе, а значит и меньше тепла уходит зимой из дома.
Кроме этого, легко можно организовать подогрев или охлаждение циркулирующего в доме воздуха, его очистку и увлажнение, т.е. можно обойтись без традиционной водяной системы отопления и кондиционирования сплитами. По этой причине такое комплексное решение часто используется в «умных домах».
Система вентилирования в «умном доме» Источник restate.ru
