Критерии выбора профлиста
Профиль С21 выпускается с разной толщиной стальных листов. Поэтому перед приобретением надо заранее определиться с подходящими техническими характеристиками этого материала.
Самые дешёвые профнастилы толщиной 0,4 мм. Но не стоит на этом экономить, потому что прочность конструкции важнее. Тонкие листы чаще всего применяют там, где на них не будут воздействовать большие нагрузки: для отделки подсобных хозяйских построек, не требующих использования материалов повышенного качества. Кровлю таким листом можно покрывать только если она имеет большой уклон (не менее 60°), потому что иначе снежные массы будут создавать нагрузку и деформировать крышу.
Толщина защитного слоя и виды полимерных покрытий тоже имеют большое значение. От них зависит прочность и долговечность изделия. Для забора нужно выбирать профиль с двусторонней покраской. Для кровли или стен подойдут листы с односторонним окрашенным слоем, но лучше приобрести с защитной антиконденсантной обработкой с внутренней стороны.
Обязательно нужно проверить наличие сертификата качества, где указаны все технические характеристики товара, проверить листы на отсутствие царапин и деформаций.
https://youtube.com/watch?v=TgeKqCVhQjc
О значении рабочего размера профлиста для кровли и забора
Раз вы интересуетесь такими характеристиками профлиста как рабочий и габаритный размеры, значит скорее всего понимаете, чем они отличаются и для чего нужно учитывать оба значения.
Тем не менее мы кратко напомним их особенности:
- Габаритный размер листа – это его ширина от края до края;
- Полезный размер профлиста – это его видимая часть, не прикрытая соседним листом. Как правило этот показатель меньше габаритного на ширину одной волны;
- Чтобы посчитать протяженность кровельного ската или длину забора нужно сложить рабочую ширину всех листов с первого по предпоследний и добавить к получившейся сумме габаритный размер последнего листа.
- Фактическая площадь кровли или ограждения всегда меньше суммы габаритных площадей всех отдельных листов, входящих в ее состав. При этом продается материал именно по габаритному значению. Поэтому не нужно удивляться тому, что площадь в счете будет больше фактической площади поверхности.
Допускаемые отклонения размеров профнастила
ГОСТом 19904-90 регулируется отклонение:
по толщине;
| 0,65 — 0,90 | 0,04 | 0,06 | 0,08 | 0,05 | 0,06 | 0,08 | 0,07 | 0,09 | 0,11 | |||
| 0,90 — 1,20 | 0,05 | 0,08 | 0,10 | 0,06 | 0,09 | 0,11 | 0,07 | 0,10 | 0,13 | |||
| 1,20 — 1,40 | 0,06 | 0,09 | 0,10 | 0,07 | 0,10 | 0,12 | 0,08 | 0,12 | 0,15 | |||
| 1,40 — 1,50 | 0,07 | 0,10 | 0,12 | 0,08 | 0,11 | 0,13 | 0,09 | 0,13 | 0,16 | |||
| 1,50 — 1,80 | 0,08 | 0,12 | 0,14 | 0,09 | 0,12 | 0,15 | 0,10 | 0,14 | 0,17 | 0,14 | 0,17 | 0,21 |
Важно: Причиной возникновения отклонений по толщине могут быть особенности производства или профилирования. по ширине;
по ширине;
Ширина проката, ммПредельные отклонения по ширине проката при точности изготовлениявысокойповышеннойнормальной
| До 1000 включительно | +2 | +2 | +5 |
| Свыше 1000 до 1500 | +3 | +5 | +10 |
| Свыше 1500 | +3 | +7 | +10 |
по длине;
Длина, мм Предельные отклонения по длине листов при точности изготовления высокой повышенной нормальной
| До 1500 включительно | +2 | +5 | +15 |
| Свыше 1000 до 3000 | +3 | +10 | +20 |
| Свыше 3000 | +3 | +20 | +25 |
по плоскости.
Виды плоскостности Отклонения от плоскостности при ширине проката, ммдо 1000свыше 1000 до 1500свыше 1500
| Очень высокая | 4 | 5 | 6 |
| Высокая | 8 | 8 | 10 |
| Улучшенная | 10 | 12 | 15 |
| Нормальная | 12 | 15 | 18 |
Комплектующие и аксессуары для профнастила
Для монтажа профнастила можно приобрести различные декоративные детали и аксессуары. Это и планки, которые позволяют облицовывать поверхности всевозможной конфигурации, и разные уплотнители, и саморезы, и краска и т.д.
Расчет материалов
Первый этап — определение периметра участка, а также места расположения ворот, калитки. Материал приобретается с небольшим запасом. Определив периметр, вычисляют протяженность забора, для чего необходимо вычесть ширину ворот и калитки. Далее определяют количество столбов, их габариты (диаметр круглых или ширину квадратных опор).
Рассчитав общую протяженность забора, вычитают значение, равное сумме ширин всех столбов, и получают количество профнастила, которое нужно приобрести.
Чтобы рассчитать количество листов профилированного металла, столбов, можно использовать другую схему расчета. Еще нужно узнать, сколько понадобится столбов, лаг и крепежа. Для примера будет рассмотрен материал С20:
- Определяется периметр участка (100 м). Это значение делится на полезную ширину листа (1,1 м). Результат равен 90,9. Если округлить, получится количество 91 шт., но лучше брать запас +1 лист. Общее значение — 92 шт.
- Чтобы узнать, сколько понадобится столбов, 100 м (периметр) необходимо разделить на ширину 1 секции (2,5 м). В итоге получаем 40 шт. Длина столбов должна отличаться от высоты профнастила, так как они будут заглубляться в грунт до уровня 1–1,5 м ниже поверхности грунта. Соответственно, высота столбов должна быть равна 3–3,5 м.
- Профилированный лист крепится к опорам посредством лаг из металла. Это профильные трубы небольшого прямоугольного сечения, например, 40–25 мм. Как правило, для установки листа высотой 2 м достаточно двух горизонтально расположенных лаг. Соответственно, можно легко вычислить длину этого материала. Нужно только умножить 100 на 2.
- В качестве крепежа используют саморезы или заклепки. Достаточным считается количество 8 шт. на каждый квадратный метр.
Есть и свои тонкости при выборе и расчете материалов. Так, чем выше забор, тем больше потребуется лаг. Например, для профнастила высотой 2,2–2,5 м нужно 3 профильные трубы. Если высота листа достигает 3 м, используется уже 4 лаги. Разница в цене будет существенной. Себестоимость 1 пог. м забора из профнастила высотой 1,8–2 м почти в 2 раза ниже, чем в случае с конструкцией высотой 3 м.
Металл можно установить в виде сплошной полосы, при этом профнастил будет перекрывать собой столбы. В таком случае количество металла высчитывается без учета опор. Если же профилированный материал крепится в виде отдельных секций, а между ними остается небольшое расстояние под столбы, тогда используется схема расчета материала, рассмотренная выше.
Стандартные и максимальные габариты профлиста: общий и рабочий
Часто производители выпускают материал согласно техническим условиям (ТУ), а не только по ГОСТу. ТУ увеличивает возможности производителя, поскольку можно самостоятельно выставлять размеры, требования к качеству.
Поэтому, если в сопроводительной документации указаны ТУ, то лучше сразу ознакомиться с ними.
Разберем подробнее размерные параметры профильных листов.
Ширина
Важно различать:
- Геометрическую или общую. Указывается заводом-изготовителем. Проверить на соответствие можно рулеткой.
- Рабочую. Имеется в виду площадь обшиваемой поверхности без монтажных расходов материала.

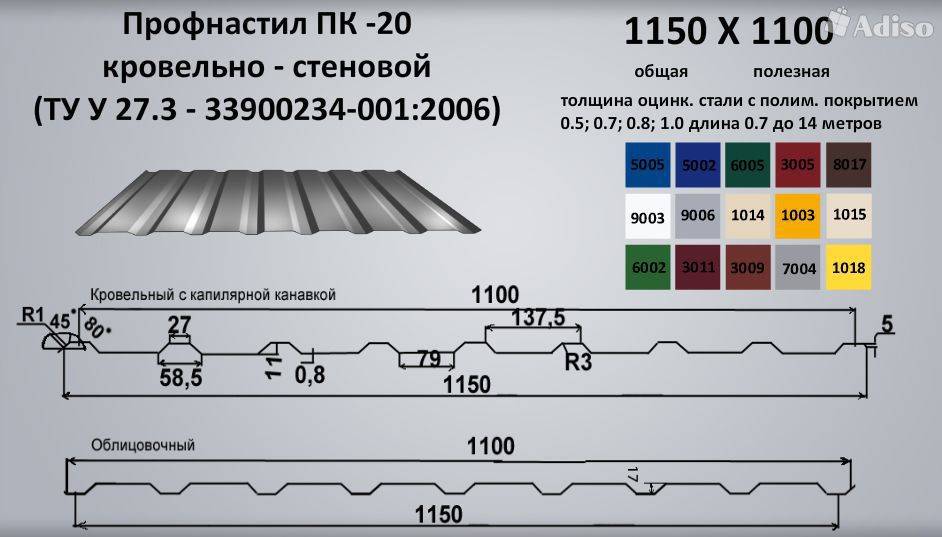

Фото: полезная и общая ширина профилированного листа
В зависимости от торговой марки ширина варьируется от 600 до 1850 мм.
Разница в ширине металлического профиля позволяет определять точное количество листов, нужных для обшивки крыши.
Примеры профнастила разных марок с указанием ширины приведены ниже в табл. 1.
Таблица 1 ‒ Ширина профнастила
| Марка | Общая (геометрическая) ширина, мм | Рабочая ширина, мм |
| С8 | 1250 | 1150 |
| С21 | 1050 | 1000 |
| НС35 | 1060 | 1000 |
| МП20 | 1150 | 1100 |
Общая ширина у марки НС35 ‒ 1060 мм, у Н75 ‒ 800 мм.
Длина
Схема укладки профнастила на стропильную систему
В зависимости от производителя (по требованиям ГОСТа) бывает от 2,4 до 12,6 м. Возможно изготовление на заказ профлиста с большим размером листа.
Считается, что для настила кровли в частном доме нужна максимальная длина ‒ 1200 мм. На некоторых участках можно обойтись листами 500-1000 мм. Нарезка листов происходит с шагом 0,5 м. С помощью предварительно составленного чертежа получится точно определить количество и размеры профнастила.
Толщина
Стандартными считаются показатели 0,5, 0,55 мм. Встречаются в продаже листы толщиной:
- 0,35 мм;
- 0,75 мм;
- 0,8 мм;
- 1 мм;
- 1,2 мм.
При выборе толщины профлиста нужно учесть следующее:
- Материал толщиной менее 0,5 мм не пригоден для обшивки кровли. Подойдет при отделке фасадов, возведении временных заборчиков, строительстве хозблоков, сараев.
- Чем толще сталь, тем тяжелее выходит лист.
- Утолщенная сталь более устойчива к коррозии. Даже пораженная ржавчиной прослужит дольше.
Фото: измерение толщины листа микрометром
Вес
Определяется разновидностью профлистов. Рост толщины, длины, ширины материала влияет на его вес.
Средний вес 1 кв. м составляет от 7 до 11 кг. Если сравнивать с металлочерепицей, то квадратный метр черепицы весит 43 кг.
Средний вес 1 кв.м стенового (С) профлиста – 5,5‒7,5 кг.
Иногда данные указывают на 1 погонный метр.
Чтобы облегчить процесс подсчета, можно воспользоваться одним из строительных калькуляторов, что есть в интернете.
Как выбрать профлист для будущего забора?
Для монтажа заборов рекомендуется приобретать профлист типа С. Высота его гофры должна составлять до двадцати одного миллиметра, толщина самого листа профнастила – от семи десятых миллиметра (лучше даже больше, так как именно от этого зависит прочность будущего ограждения и его сопротивляемость ветровым и прочим нагрузкам). Здесь экономить не стоит!
Так какой профнастил выбрать для забора? Вот несколько советов, которые помогут правильно определиться с типом материала:
- Проверяем в первую очередь толщину и качество металла, при этом учитываем, что толщина на маркировке указывается без учета полимерного слоя. Лучше всего, чтобы это значение составляло от семи десятых миллиметра, но для невысоких заборов можно брать и материал, толщина которого будет около половины миллиметра.
- Правильно определяйте тип профнастила. Многие считают, что лучше взять профиль Н, который имеет большую толщину, но это не так. Нагрузки на забор не столь велики, и покупка такого материала будет простой тратой средств.
- Края профлиста не должны иметь заусениц и неровностей, на поверхности не должно наблюдаться вмятин и прочих дефектов. Все листы в партии должны быть идентичными: одной толщины и цвета.
Возведение заборов на стальном каркасе с облицовкой из профлиста на сегодня остается одним из самых популярных и недорогих способов ограждения территорий. Насколько удачным и прочным получится ограждение, зависит от двух условий. Сначала необходимо выбрать наиболее подходящий катаный профиль для каркасного основания ограждения, вторым условием- грамотно подобрать профлист на забор с учетом особенностей всей номенклатуры материала.
Положительные характеристики П-листа
Стоит упомянуть о положительных и отрицательных характеристиках. К положительным моментам употребления в строительстве профлистов можно отнести:
- незначительный вес, заметно меньший, чем прочие материалы, которые предназначены для основания кровли, а этот факт позволяет заметно снизить расходы на его перевозки и организацию стропильной системы;
- масса наиболее часто применяемого профлиста, размер которого 1 на 1 м², не превышает десяти кг;
- продолжительный период службы, который обусловлен такими свойствами, как устойчивость антикоррозийного напыления к температурным перепадам, а также к появлению бактерий, вызывающих плесень и процессы гниения;
- стройматериал выделяется прочностью и износостойкостью за счет отличной несущей способности, а это значит, что даже существенная нагрузка не окажется предпосылкой для разрушения напыления и быстрого износа материала;
- легкость и скорость сборки, — по этой причине покрытие может быть сформировано при помощи профлиста самостоятельно, при этом не потребует использования каких-то специальных инструментов.
Производство профнастила
Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.
Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).
Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).
Маркировка профлиста и ее расшифровка
Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.
Как расшифровать маркировку профлиста и где тут указаны его размеры
На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.
Размеры профлиста и материал
Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.
Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль
На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:
- Если сталь оцинкованная, не стоит ничего.
- Электролитическая оцинковка — ЭОЦП.
- Алюмоцинковое покрытие — АЦ.
- Алюминиевое покрытие — АЛ.
- Алюмокерамическое — АК.
Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.
Лакокрасочное покрытие
В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.
Наименование и обозначение краски Обозначение грунтовки Толщина покрытия в мкм Стойкость к агрессивным средам при нанесении на цинковое покрытие Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие Стойкость к агрессивным средам при нанесении на алюминиевое покрытие
| Без покрытия | неагрессивная | слабоагрессивная с ограничениями | слабоагрессивная с ограничениями | ||
| Эмаль ГФ-2017 | 10-12 мкм | неагрессивная | слабоагрессивная с ограничениями | слабоагрессивная с ограничениями | |
| Полиэфирсиликоновые эмали МЛ-1202 | ЭП-0200 | 25-34 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Акрилсиликоновые эмали АС-1171, АС-5122 | ЭП-0200 | 25-30 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Органодисперсные краски ОД-ХВ-221 | АК-0138 | 40-50 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Эпоксидная грунтовка ЭП-0140 | 70-80 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная | |
| Полихлорвиниловые пластикаты ПЛ_ХВ-122 | АК-0138 | 180-220 мкм | слабоагрессивная | неагрессивная с ограничениями | неагрессивная с ограничениями |
Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.
Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного
Вот такие еще покрытия могут быть:
- Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
- PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
- PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
- AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.
В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.
Как определить качество
Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.
Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.
Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу покажет электронный прибор. Механический с такой задачей не справится.
Источник
Related Posts via Categories
- Профлист для кровли – особенности выбора материала и советы по монтажу своими руками
- Сарай из профлиста – идеален для дач!
- Как выбрать профлист по таблице его несущей способности?
- Гофролист – универсальный материал для всех видов строительных работ
- Какой бывает ширина профлиста – особенности ее определения
- Окрашенный профлист – эстетически безупречный строительный материал
- Производство профлиста – какое оборудование используется?
- Крепление профлиста к металлическим прогонам – чем и как это делают?
- Вес профлиста – считаем килограммы
- Цвет профлиста – какие бывают и как выбрать подходящий?
1 Преимущества и недостатки разных марок профнастила
На протяжении многих лет профлист хорошо зарекомендовал себя. Стоит отметить следующие преимущества профнастила:
- простой и быстрый монтаж;
- стойкость к коррозии;
- малый вес и высокая прочность;
- эстетичный внешний вид;
- невысокая стоимость.
Лист профнастила состоит из:
- основы – листа стали;
- цинкового и фосфатного антикоррозийных покрытий;
- полимерного и грунтового покрытий.
Профильный лист имеет свою маркировку, по которой можно сориентироваться, для какого вида работ он предназначен. Выделяют три основных вида строительного материала:
- Стеновой или фасадный с маркировкой изделий “С”, применяющийся для отделки площадей с небольшой внешней нагрузкой.
- Универсальный “НС”, пригоден для любых внешних и внутренних отделок.
- Кровельный “Н”, рассчитанный преимущественно для сооружения и отделки крыши.
Иногда фирмы-изготовители меняют стандартные маркировки на разработанные специально под свои логотипы, например МН, ПК, о чем указано в технических условиях к этой продукции.
Классификация профлиста по ГОСТ 24045
Правильное название этого нормативного документа звучит так: «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Его действие распространяется «стальные холодногнутые листовые профили с трапециевидной формой гофры (далее — профилированные листы), изготавливаемые на профилегибочных станах для применения в строительстве и других отраслях промышленности».
В стандарте дана подробная классификация профилированных листов. Так, профлист по ГОСТ 24045 классифицируют по назначению, материалу исходной заготовки, и наличию защитно-декоративного покрытия.
По назначению профнастил согласно ГОСТ 24045-2010 бывает трех типов:
- для настила покрытий;
- для настила перекрытий (в том числе сталежелезобетонных);
- для стеновых ограждений.
Типы профнастила в ГОСТ 24045-94
Классификация по назначению в действующем стандарте несколько отличается от типов листа профилированного в ГОСТ 24045-94:
- Н — для настила покрытий;
- НС — для настила и стеновых ограждений;
- С — для стеновых ограждений.
Как видно, в ГОСТ 24045-94 приведены условные обозначения для различных типов профнастила, а также отсутствует уточнение о настиле именно перекрытий. Профнастил кровельный в ГОСТ 24045-94 и 2010 как специальный тип отсутствует, поскольку требования к такому профилю сильно зависят от формы и уклона крыши, а также от климатических условий в местности. Кроме того, кровельный профлист отличается по форме от несущего или стенового только специальными капиллярными канавками.
По материалу исходной заготовки профнастил по ГОСТ 24045-2010 имеет только одну категорию: тонколистовой оцинкованный прокат по ГОСТ 14918.
Подкатегории профнастила в ГОСТ 24045-94
По предыдущей версии ГОСТ профнастил оцинкованный имеет значительно большее количество подкатегорий:
- листы из оцинкованного проката по ГОСТ 14918;
- листы из проката с алюмоцинковым покрытием (обозначаются АЦ) по ТУ 14-11-247-88;
- листы из алюминированного проката и проката с алюмокремниевым покрытием (обозначаются А и АК) по ТУ 14-11-236-88;
- листы из проката с электролитическим цинковым покрытием (обозначение ЭОЦП) по ТУ 14-1-4695-89.
Отсутствие в ГОСТ 24045-2010 на профнастил подобной классификации — это оптимизация, а не недостаток. Дело в том, что в ГОСТ 14918 уже описываются различные добавочные элементы к цинковому покрытию, а также способы его нанесения. Несмотря на некоторые различия в технологии, классификация по материалам, приведенная ГОСТ 24045-94 для профилированного листа, по сути, повторяет уже написанное в другом нормативном документе, на который уже есть ссылка.
Однако, несмотря на отсутствие в ГОСТ 24045-2010 подобной классификации, ничто не мешает производителям указывать, какое конкретно цинковое покрытие используется в продукции. В частности, применение алюцинка вместо обычной оцинковки сильно увеличивает срок службы профлиста. При этом отсутствие как такового отдельного ГОСТ на профлист оцинкованный позволяет внедрять новейшее методики и технологии без оглядки на быстроустаревающие стандарты.
Виды металлопрофиля
Профилированный лист, хоть и не обладает таким разнообразием видов, как металлочерепица, но тоже, как говорится, есть из чего выбрать.
Типы профлиста:
По виду декоративного покрытия:
Оцинкованный − профилированный лист светло-серого металлического цвета без нанесения декоративных цветных покрытий (часто применяется для обшивки каркаса быстровозводимых зданий, строительных бытовок, ангаров, торговых боксов).
Полимерный – оцинкованный лист с последующим нанесением цветного (гладкого, тиснёного, матового, глянцевого) декоративного слоя. Это наиболее распространённый вариант отделки профилированных листов. В таком виде профнастил используют для заборов и кровель в частном домостроении. Материал для создания различного типа покрытия металлопрофиля применяют такой же, как и для металлочерепицы (подробные характеристики полимерных слоёв профлиста см. ).
Printech – разновидность полимерного покрытия, когда на оцинкованный лист методом офсетной печати наносят рисунок, имитирующий породу дерева, камень, кирпич. Такой металлопрофиль применяют для заборов, обшивки стен.
Лакокрасочный – вместо полимерного покрытия профнастила наносят слой краски толщиной 40-300 мкм. Покраска металлопрофиля – наихудший из вариантов, т.к. периодически необходимо восстанавливать лакокрасочное покрытие. При этом, если красить листы своими руками, нельзя добиться одинакового по толщине, ровного слоя. К тому же облупившаяся на профлисте краска выглядит неэстетично.
По количеству окрашенных поверхностей:
- Двухсторонний – декоративное покрытие нанесено на лицевую и обратную сторону листа. Такой металлопрофиль используют для конструкций, просматриваемых с обеих сторон (заборы).
- Односторонний − одна сторона – колерованная по , другая – серого металлического цвета. Такие профлисты покупают для обшивки стен, кровли.
По назначению:
- Для забора и облицовки стен (фасада). Стеновой профнастил не несёт особой нагрузки, поэтому имеет малую высоту профиля. Подробно о том, какие листы стоит купить для забора см. здесь.
- Для крыши. Кровельный металлопрофиль отличается от стенового бóльшей жёсткостью (в связи с необходимостью выдерживать снеговые нагрузки) и способом продольного соединения (нахлёста). Кроме того на внутреннюю поверхность кровельных листов может быть нанесено антиконденсатное покрытие. Подробно о профнастиле для крыши читайте здесь.
- Для нагруженных перекрытий. Такие листы обладают наибольшей жёсткостью за счёт высоких профилей. Их изготавливают из металла толщиной 0,7-1,3 мм.
Также профнастил различается по размерам и толщине листа, высоте и очертанию профиля. Далее подробно рассмотрим технические характеристики профилированных листов.
Маркировка профлиста и ее расшифровка
Маркировка профилированных листов также описана в ГОСТе. В нем указаны все необходимые данные, кроме веса. Так, там можно найти все размеры трапециевидного листа, обозначение защитного покрытия с обеих сторон. Но для того чтобы прочитать маркировку, нужно знать, какие символы в каком месте появляются. Покажите маркировку трапециевидного листа на рисунке.
В первую очередь указывается тип листового металла. Он описан в предыдущем пункте. Конкретное применение не указывается, но эту информацию обычно предоставляют производители.
Размеры профлиста и материал
Второй элемент также не вызовет много вопросов. Размеры профиля створки здесь указаны в миллиметрах. Необычен только порядок значений. Сначала указывается высота. Это высота профиля. Затем следуют ширина и толщина листа. Длина не указывается, она обычно указывается при поставке, так как может варьироваться в широком диапазоне. Например: H44-1000-0.8. это несущий профиль с высотой гофры 44 мм, шириной листа 1000 мм, изготовленный из листа толщиной 0,8 мм.
На третьем месте стоят буквы, по которым можно определить материал, из которого изготовлена деталь. То есть, какое первичное защитное покрытие нанесено на лист:
- Если сталь оцинкованная, не стоит ничего.
- Электролитическая оцинковка — ЭОЦП.
- Алюмоцинковое покрытие — АЦ.
- Алюминиевое покрытие — АЛ.
- Алюмокерамическое — АК.
Например, Н57-750-0,8 АЛ. С размерами профнастила все понятно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы AL обозначают алюминиевую вставку. Так что, скорее всего, тоже все понятно.
Лакокрасочное покрытие
Четвертая и пятая цифры указывают на тип покрытия краской. В таблице перечислены все типы краски и грунтовки, разрешенные ГОСТом. Химическая стойкость в зависимости от типа первичного защитного покрытия на металле также приведена в таблице.
| Наименование и обозначение краски | Наименование грунтовки | Толщина покрытия в мкм | Стойкость к агрессивным средам в цинковом покрытии | Устойчивость к агрессивным средам в цинк-алюминиевом покрытии | Устойчивость к агрессивным средам в алюминиевом покрытии |
|---|---|---|---|---|---|
| Без покрытия | неагрессивная | слабоагрессивная с ограничениями | слабоагрессивная с ограничениями | ||
| Эмаль ГФ-2017 | 10-12 мкм | неагрессивная | слабоагрессивная с ограничениями | слабоагрессивная с ограничениями | |
| Полиэфирсиликоновые эмали МЛ-1202 | ЭП-0200 | 25-34 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Акрилсиликоновые эмали АС-1171, АС-5122 | ЭП-0200 | 25-30 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Органодисперсные краски ОД-ХВ-221 | АК-0138 | 40-50 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная |
| Эпоксидная грунтовка ЭП-0140 | 70-80 мкм | слабоагрессивная | слабоагрессивная | слабоагрессивная | |
| Полихлорвиниловые пластикаты ПЛ_ХВ-122 | АК-0138 | 180-220 мкм | слабоагрессивная | неагрессивная с ограничениями | неагрессивная с ограничениями |
Размеры профнастила
Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.
Геометрические параметры профилированного листа
Длина профнастила
С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.
Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.
Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.
Советуем изучить — Как выбрать двери для ванной и туалета учитывая особенности этих помещений
Ширина профнастила
Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.
Общая ширина профнастила используется при оформлении счета
Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е
та площадь профнастила, которая непосредственно используется в строительстве
Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну
та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.
Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.
Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)
Толщина профнастила
Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.
Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.
Толщина несущего профнастила обычно составляет 0,7-1 мм.
Вес профнастила
Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину
Обратите внимание, на вес профнастила оказывают влияние:
- длина листа;
- расстояние между волнами;
- толщина металла;
- наличие покрытия и его вид;
- количество слоев в структуре металла и толщина каждого из них;
- дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.
