Гидравлический расчет канализационных сетей

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже)

Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Диаметры труб

Использовать сложные математические формулы для расчета диаметра трубы не нужно, так как есть уже готовые оптимальные значения, используемые повсеместно:

  • Отведение стоков в санузле обеспечивается трубой в 100-110 миллиметров;
  • С идентичной целью в ванной комнате или кухне можно использовать деталь в 50 миллиметров;
  • Идеальная пропускная способность стояка канализации обеспечивается трубой в 110 миллиметров.

Важно помнить, что при монтаже канализации не допускается перепадов уровней на протяжении всего трубопровода. Расчет канализации многоквартирного дома должен выдать оптимальную скорость потока, которая обеспечит высокие эксплуатационные характеристики системы

Вычисление объёма септика

Сколько существует способов вычисления объёма? Об этом мы сейчас и узнаем

Ведь очень важно, купить оптимальные септики, расчет которых и есть основным критерием их приобретения

Существует стандартная формула вычисления объёма септика:

Теперь распишем все составляющие формулы:

W – Расчёт необходимого габаритов отстойника в кубических метрах (м3);t – Время, потраченное на переработку или хранение ила (сут.);C – Количество взвешенных частиц в мл на 1 литр (мг/л);N – Суточная норма человека (л/сут);T – Температура стока (˚С);Q – Расход воды в кубических метрах за сутки (м3/сут).

По этой формуле, мы и рассчитываем необходимую нам единицу.

Насчет температуры стоков в канализации нужно помнить, что она не будет такой как в помещении. Это во многом зависит от сантехнических приборов, которые используются на предприятиях. Но есть принятые нормы, например, зимой – 10 ˚С, а летом — 15-20 ˚С. Это намного упрощает расчёт формулы.

Существует множество различных таблиц, которые могут быть с готовыми данными, которые произведены инженерами. В основном, это средние показатели.

Если брать данные из таблицы, то расчёт должен выглядеть так:

W = K х Q,

К – расчетное время отстаивания сточных вод (таблица);

Q – сумма стоков в сутки.

Существует и более упрощенный вариант определения, сколько должен будет вмещать в себя устройство. Нужно количество человек умножить на 200 л (суточная норма на 1 чел) и 3 дня (время обработки сточных отходов) и полученную сумму разделить на тысячу – это и должен быть исчисляемый объём (в метрах кубических).

Средняя статистика показывает, что суточная норма на человека – 200 л воды. На непредвиденные расходы обычно плюсуют еще такое же количество воды. И тогда для двухцистерного септика, который отстаивает воду 2 дня, формула выглядит таким образом:

(N х 200+200)х 2

N – Количество людей, которые проживают в доме.

Степень наполненности

Расчет канализации для частного дома предусматривает неполное заполнение водостока. По своей сути пропускная способность канализационных труб нуждается в небольшом запасе, направленном на обеспечение вентиляции, а также для пропуска различных крупногабаритных предметов.

Оптимальная величина наполняемости трубопровода зависит от того, какого диаметра используются трубы в системе:

  • Коэффициент 0,6 подходит для канализации с диаметром труб от 150 до 250 миллиметров;
  • Максимальная наполняемость 0,7 подходит для канализации с диаметром труб от 300 до 400 миллиметров;
  • Максимальная наполняемость 0,75 подходит для канализации с диаметром труб от 450 до 900 миллиметров.

Расчет бытовых стоков наружной сети канализации

За пределами фасада здания внутренняя сеть канализации переходит во внешнюю, представленную трубопроводом, септиком и трубами, смотровыми колодцами и другими элементами.

Объемы хозяйственного стока учитываются только в расчете труб стоков и при выборе септика. Согласно нормам, для самотечных сетей бытовой канализации можно использовать трубы диаметром не менее 150 мм.

Расчет септика

Согласно нормативам, суточный сброс воды на 1 жителя — 0,2 м3. Для семьи из 5 человек расчетный сброс в сутки составит 1 м3. Чтобы вода успевала пройти минимальную очистку, она должна находиться в септике не менее 3 суток. Также следует учитывать объем оседающего твердого осадка, скапливающегося в септике. Для этого вводится коэффициент поправки — 1,2 (20% вместительности). Следовательно, объем септика уже будет:

3 * 1,0 * 1,2 = 3,6 м3

Такого объема понадобится данной семье септик. Но обычно воды затрачивается меньше, за исключением времени пребывания гостей.

Параметры магистрали

Основная характеристика системы отвода бытовых и ливневых стоков, – пропускная способность. Зависит от диаметра ПВХ трубы и скорости потока жидкой среды.

Быстрота движения определяется напором стоков. Максимальные показатели получаются при массовом одномоментном сбросе определённого объёма жидких отходов и уклона трубы.

Рекомендуемые значения наклона для частного домостроения:

  • для трубы Ø 50 мм, – перепад 30 мм на 1 погонный метр;
  • Ø 110 м, – 20 мм на 1 п.м.;
  • Ø 160 мм, – 8 мм на 1 п.м.;
  • Ø 200 мм, – 7 мм на 1 п.м.

Примечание. Диаметры труб, по ходу стока, должны быть равны или увеличиваться.

Основные показатели приведены в СНиП 2.04.03-85 (СП 32.13330.2012) «Канализация. Наружные сети и сооружения».

Диаметры труб

Использовать сложные математические формулы для расчета диаметра трубы не нужно, так как есть уже готовые оптимальные значения, используемые повсеместно:

  • Отведение стоков в санузле обеспечивается трубой в 100-110 миллиметров;
  • С идентичной целью в ванной комнате или кухне можно использовать деталь в 50 миллиметров;
  • Идеальная пропускная способность стояка канализации обеспечивается трубой в 110 миллиметров.

Важно помнить, что при монтаже канализации не допускается перепадов уровней на протяжении всего трубопровода. Расчет канализации многоквартирного дома должен выдать оптимальную скорость потока, которая обеспечит высокие эксплуатационные характеристики системы

Расчет диаметра канализационной трубы

Эта статья посвящена подбору наружного самотечного канализационного трубопровода; как определить диаметр трубы канализации, а также назначить ей требуемый уклон

Рассмотрим это на следующем примере:

Расход на участке внутриквартальной хозяйственно-бытовой канализации составляет Q=3 л/c. Подобрать железобетонную трубу.

Расчет канализационной трубы (участка сети) заключается в назначении для него диаметра и подборе уклона, см. расчетную схему ниже:


Расчетная схема участка канализационной сети

В соответствии с СП32.13330, минимально возможный диаметр внутриквартальной канализации составляет 150 мм. Это имеется в виду внутренний диаметр.

При подборе трубы мы стремимся назначить как можно меньший диаметр, обеспечив при этом минимально возможный уклон. Однако при этом действуют ограничения по минимальной скорости и максимально возможному наполнению трубы H/D:


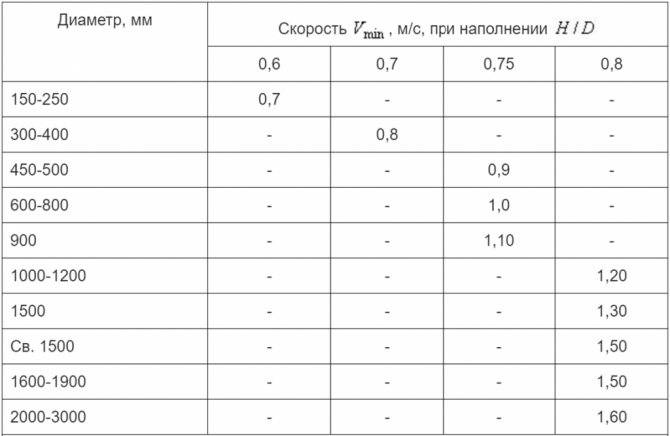

Минимальные значения скорости и максимальные наполнения для различных диаметров канализационных труб

Например, исходя из этой таблицы для диаметра трубы 300 мм скорость на участке должна быть не меньше 0,8 м/c, а предельное наполнение H/D – 0,8 (т.е. максимально возможный слой воды в такой трубе 300*0,8 = 240 мм).

Необходимо отметить, что эта таблица в части наполнения H/D не касается дождевой канализации (ее трубопроводы подбираются на полное наполнение).

Наполнение H/D

Также нужно помнить, что при гидравлическом расчете канализационной сети, состоящей из нескольких участков >>> скорость не должна уменьшаться по ходу движения.

В рассматриваемом случае речь идет о внутриквартальной канализации, поэтому постараемся подобрать трубу диаметром 150 мм.

Открываем таблицы Лукиных для данного типа труб:

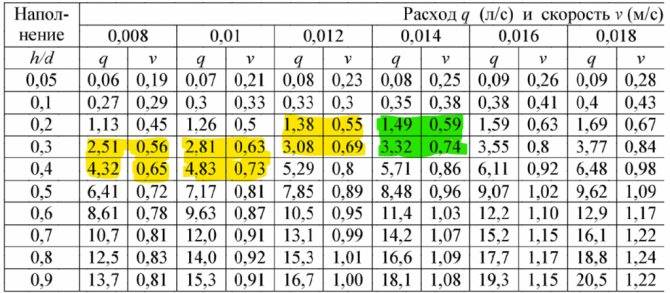

Фрагмент таблиц Лукиных для диаметра Д=150 мм

Мы пытаемся подобрать минимальный уклон, т.к. это будет способствовать минимальной глубине заложения трубы и сократит объем земляных работ.

Берем уклон 0,008 (это значит понижение отметки трубы на величину 8 мм на каждый метр ее длины, еще могут сказать: 0,8% или 8‰). Ищем в соответствующем столбце расход 3 л/c > он заключен между 2,51 и 4,32 л/c. Точное наполнение h/d и скорость v могут быть найдены интерполяцией: H/D составляет 0,33, а скорость v = 0,58 м/c. Наполнение удовлетворяет требованиям нормативной таблицы (<0,6 для диаметра 150 мм), а вот скорость меньше минимально допустимой (0,7 м/c для диаметра 150 мм). При скорости 0,58 м/c труба будет заиливаться (т.е. на дно из-за медленного движения стоков будет выпадать осадок).

Таким образом, необходимо выбрать большее значение уклона трубы. Уклоны 0,01 и 0,012 также, очевидно, не подходят из-за скорости, а вот при уклоне 0,014 скорость составит 0,71 м/c (> 0,7 м/c). Поскольку наполнение H/D меньше 0,6, то можно считать трубу подобранной.

интерполяция значения скорости по значениям расхода (3 л/c между 1,49 л/c и 3,32 л/c)


Фрагмент таблиц Лукиных для диаметра Д=150 мм, подбираем уклон трубы для расхода Q = 3 л/c

ИТОГ: для транспортирования расчетного расхода 3 л/c во внутриквартальной хозяйственно-бытовой канализации подойдет труба диаметром 150 мм, положенная с уклоном 0,014 (14 ‰ ).

При больших расходах возникает вопрос выбора диаметра трубы. Например, на расход Q = 20 л/c подходит, как минимум, три варианта:


Первый вариант — труба 200 мм, уклон 6 ‰.


Второй вариант — труба 250 мм, уклон 3,5 ‰.


Третий вариант — труба 300 мм, уклон 5 ‰. (для этого диаметра скорость уже должна быть не меньше 0,8 м/c)

Окончательный выбор между вариантами можно сделать на основании их технико-экономического сравнения. Чаще всего при проектировании сетей канализации стремятся обеспечить наименьшую глубину заложения при выдерживании нормативных скоростей. Учитывая, что сопряжение участков канализации преимущественно выполняют «шелыга в шелыгу» (т.е. участки соединяются в колодцах по верхним точкам), то увеличение диаметра даже при уменьшении уклона может дать большую итоговую глубину заложения трубы. Поэтому из рассмотренных вариантов, первые два являются конкурирующими между собой, а третий им явно уступает.


Сопряжение участков канализации «шелыга в шелыгу»

По данной ссылке можно также загрузить электронные таблицы Лукиных со встроенной интерполяцией

Расчет наружной канализации

Чтобы спроектировать наружную часть коллектора вычисляют такие данные:

  • Протяженность коммуникации от выпуска из дома до подключения к септику или центральной магистрали.
  • Диаметр труб (для частного строительства используют тубы сечением 110, 160 или 220 мм).
  • Объем стоков. За норму принимается 2 куба на одного человека в месяц.
  • Наличие поворотов и перепадных колодцев на протяженности коммуникации.

Для устройства безнапорной системы соблюдают уклон. Если ввиду особенностей рельефа монтируют напорный участок канализации, для фекального насоса монтируют специальный кессон и устраивают дюкер. Он будет защищать отрезок системы от воздействия минусовых температур и застаивания фекальных масс.

Устройство напорной канализации из труб

Главный элемент напорной канализации – КНС (канализационная напорная станция). В КНС собираются все стоки, находящиеся во внутренних трубопроводах здания. Усилием мощного насоса осуществляется переправка отходов к месту их утилизации. Насосная станция работает как накопитель, но лишь до определенного уровня (детальнее: «Канализационная насосная станция КНС — принцип работы и виды установки «). Когда количество стоков в резервуаре достигает нужной отметки, запускается насос.

Давление воздействует на стоки и транспортирует их по герметичным трубопроводам (напорный коллектор) в назначенную точку сброса. Напорный канализационный коллектор это автоматическая система, поэтому для ее работы не требуется оператор – достаточно будет реагировать лишь в случае возникновения неполадок. Помимо КНС, система также использует несколько ответвлений трубопроводов. В былые годы использовались стальные трубы для напорной канализации, изготовленные специально для таких систем. Сейчас напорная канализация может изготавливаться из чугунных или пластиковых труб. Конечно, трубы пвх для напорной канализации используются чаще, поскольку они имеют ряд преимуществ: они имеют невысокую стоимость, гораздо легче монтируются и дольше служат.

В создании комбинированных систем обычно применяются трубы из различных материалов. Например, герметичные трубы устанавливаются в сети только после канализационной насосной станции, а до нее движение стоков осуществляется обычными пластиковыми трубами. Конечно, в этом правиле тоже есть исключение: для подъема отходов с нижних этажей лучше использовать трубы канализационные напорные пвх, рассчитанные на выполнение подобных задач.

В подъеме стоков с нижних уровней применяются мини канализационные станции – сололифты. Они устанавливаются прямо за унитазом и выполняют не только функцию переправки отходов, но и измельчают их, поскольку трубы малого диаметра не справляются с крупными фракциями. Кроме того, мини канализационные станции подключатся ко всем сантехническим приборам, находящимся в том же санузле. Комбинированная напорная канализация – это довольно сложная конструкция, имеющая множество ответвлений и выходов, поэтому для работы системы требуется качественное оборудование. Кроме того, нужно в обязательном порядке выполнить расчет напорной канализации. Часто при обустройстве напорной канализации используются специальные обратные клапаны, предотвращающие движение стоков самотеком вниз, на нижние уровни, когда насос уже выключен.

Дополнительная информация по заявке в чем методика

Итак, если собственник частной собственности решит провести расчет канализации под ключ, то есть под полным контролем девелоперской компании, он должен предоставить следующие технические документы:

  • Планы земель – топографические, градостроительные. Ливневая канализация не должна мешать движению на оживленных улицах, делать использование пешеходных тротуаров неудобным. Кроме того, учитывается расположение близлежащих водоемов, других коллекторов, колодцев и других сооружений, связанных с отводом влаги.
  • Геодезические заключения о состоянии почвенных слоев. Учитываются глубина промерзания определенного участка, повышение уровня воды в весенне-летний период, состав почвы и движение – капризная почва способна набухать или, наоборот, проседать, из-за чего канализационные колодцы правильно укреплены.
  • Возможность инженерных коммуникаций – технические условия. Если территория заболочена или рядом с объектом есть пруды, корректировка документации серьезная: нельзя допускать ни застоя массы стоков, ни смешения с чистой водой.
  • Техническое задание на проектирование дождевой воды. Специалисты учтут пожелания владельцев, однако они не отклонятся от общепринятых стандартных правил.

СМОТРЕТЬ ВИДЕО

Содержание пояснительной записки: гидравлический расчет по СНИП

По истечении отведенного времени на проект ливневой канализации собственник получает документ, содержащий следующие нюансы:

  • Расчетные данные для будущего сооружения. Чертежи и схемы, показывающие технические характеристики каждого элемента.
  • План территории, на котором указано расположение основных канализационных узлов, протяженность основных трасс и диаметр дренажных колодцев.
  • указывается необходимое оборудование: транзитное, для прокладки проектной канализации и стационарное для постоянного присутствия на участке.
  • Финансовая часть – это оценка всей компании.

Для самостоятельного проектирования важно использовать эти правила, так как это не закончится выкапыванием дренажных каналов. Рабочие чертежи составляются самостоятельно, но проходят официальное согласование

Расчет канализации проводится с учетом всех особенностей системы

Расчет наклона

Угол наклона трубы устанавливается с целью обеспечения скорости движения воды и других отходов. Этот параметр в идеальных условиях должен составлять порядка 70 сантиметров в секунду. Такую скорость принято называть самоочищающейся, то есть она обеспечивает наименьшую вероятность засорения канализации.

В настоящее время для определения минимально необходимого угла наклона можно применить одну из многих современных методик. Однако проводить расчеты не имеет смысла, потому что оптимальное значение давно известно

Здесь важно просто руководствоваться диаметром используемых труб:

  • Значение угла наклона будет составлять 3 сантиметра на каждый метр системы при использовании труб с диаметром 40-50 миллиметров;
  • Значение угла наклона будет составлять 2 сантиметра на каждый метр системы при использовании труб с диаметром 85-100 миллиметров.


таблица (уклон на 1 метр трубы) Стоит отметить, большинство мастеров придерживаются мнения о том, что с большим наклоном канализация будет лучше функционировать. И такая точка зрения ошибочна.

Максимальное значение угла должно составлять не больше 15 сантиметров на каждый метр магистрали. Подвох заключается в том, что стоки, проходящие по трубам, не являются однородной массой. Если угол будет больше обозначенного значения, то в системе происходит расслоение стоков, и твердые субстанции будут оставаться на стенках.

В качестве примера исключения можно привести лишь те участки, имеющие протяжность не более 1,5 метра, и примыкающие непосредственно к сантехнике. Здесь параметр угла может быть любым

Способы расчета

Знать, какими показателями характеризуются трубы, важно, чтобы грамотно подключить санитарно-техническое оборудование. При правильном расчете не придется беспокоиться, что при включении крана в ванной комнате, подача воды на кухне прекратится или ее напор упадет. Способностью понижать давление в сети «грешат» металлические трубопроводы, которые со временем подвергаются коррозии

Способностью понижать давление в сети «грешат» металлические трубопроводы, которые со временем подвергаются коррозии.

Перед тем, как рассчитывать пропускную способность трубопровода, следует знать следующее:

  • величину магистрали или бытовой сети;
  • материал, из которого делается коллектор;
  • количество точек, которые потребляют воду и т.д.

Такие расчеты делаются несколькими способами.

Формулы и таблицы

При составлении специальной формулы нужно знать усредненные показатели, один из которых – коэффициент шероховатости (Кш). Он различается в зависимости от временного промежутка и вида транспортирующей системы. Например, при определении пропускной возможности сети из стального профиля, который ранее не использовался, показатель Кш будет равен 0,2 мм.

Помимо коэффициента шероховатости в формулу для водопроводной системы вводятся показатели уклона сети, диаметра труб и учитывается материал, из которого они сделаны. Но это далеко не все данные, на которых базируется данный расчет.

Благодаря пропускной способности трубопровода рассчитывают, сколько жидкости проходит за единицу времени

Для точного вычисления нужного нам показателя понадобится таблица пропускной способности трубопровода воды. Также существует ряд таблиц для конкретных материалов, которые помогают сделать необходимые вычисления для стальных, асбоцементных, пластмассовых, стеклянных и других труб.

Специальные программы

Данный способ оптимизации водопроводных сетей в значительной мере облегчает задачи, стоящие перед проектировщиками. В компьютерной базе заложены значения всех показателей для конструкций разного вида.

Работает специализированная программа по следующему принципу. В базу данных вносятся значения обязательного характера, после обработки которых выдаются все необходимые параметры системы. В таком методе особенно нуждаются при проектировании разветвленной и длиной водопроводной сети, к которой подключается большое количество водозаборных точек.

При таком способе расчета пропускная способность трубопровода зависит от следующих параметров:

  • величины трассы;
  • внутреннего диаметра трубопровода;
  • коэффициента шероховатости для выбранного материала;
  • коэффициента местного сопротивления (зависит от наличия тройников, отводов, компенсаторов, т.п.);
  • степени зарастания составляющих водопроводной системы.

Актуальный вопрос, какой же диаметр трубопровода применить?

Принципиальная схема пароконденсатного тракта выглядит так. Работает котельная установка, которая вырабатывает пар,определенного параметра в определенном количестве. Далее открывается главная паровая задвижка и пар поступает в пароконденсатную систему, двигаясь в сторону потребителей. И тут появляется актуальный вопрос, какой же диаметр трубопровода применить?

Если взять трубу слишком большого диаметра, то это грозит:

  1. Увеличение стоимости монтажа
  2. Большие потери тепла в окружающую среду
  3. Большое количество конденсата, а значит и большое количество конденсатных карманов, конденсатоотводчиков, вентилей и тп

Если взять трубу слишком малого диаметра, то это грозит:

  1. Потеря давления ниже расчётного
  2. Повышенной скоростью пара, шумы в паропроводе
  3. Эрозийный износ, более частая замена оборудования из-за гидроударов

Расчёт диаметра паропровода

Существует два метода для выбора диаметра паропровода: первый это метод падения давления, а второй более простой и его применяет большинство из нас – метод скоростей.

Для того что бы вы не тратили своё время на поиск таблицы по расчёту методом скоростей, мы для вашего удобства выложили на этой странице эту информацию. Опубликованные рекомендации взяты из каталога завода изготовителя промышленной трубопроводной арматуры АДЛ .

Накопительная емкость

Емкость для канализационных стоков Накопительная емкость представляет собой полностью герметичную емкость, в которой канализационные стоки никуда не уходят, а при заполнении емкости выкачиваются ассенизаторской машиной.

Поступившие в емкость канализационные стоки разделяются на три слоя:

  1. Первый слой — самый нижний, представляет собой твердые органические отходы, которые в результате жизнедеятельности анаэробных бактерий (бактерии, которые размножаются в бескислородной среде) превращаются в ил;
  2. Второй слой – представляет собой осветленную воду, которая образуется после оседания всех твердых частиц;
  3. Третий слой – жировой, представляет собой скопление жировых отходов и других частиц легче воды. Жировой слой образует воздухонепроницаемую корку, создавая для анаэробных бактерий благоприятную среду для размножения.

Как и в случае с выгребной ямой, стенки накопительной емкости могут быть выполнены из кирпича, монолитного железобетона, железобетонных колец или цельной пластиковой емкости

Особое внимание следует уделить герметизации стенок и дна, т.к. емкость может быть размещена ниже уровня грунтовых вод

А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность.

Канализационный колодец из кирпича (круглого сечения) Канализационный колодец (квадратного сечения)

Накопительная емкость из кирпича герметизируется следующим образом: внутренняя и внешняя поверхность кирпичной кладки штукатурится цементно-песчаным раствором в соотношении 1:1 или 1:2. При этом марка цемента должна быть не менее М400, а песок должен быть просеян. В некоторых случаях для повышения гидроизоляционных свойств в цементно-песчаный раствор добавляют жидкое стекло, хлорное железо, алюминат натрия или раствор церезита.

Гидроизоляция канализационного колодца из железобетонных колец

Герметизация накопительной емкости из железобетонных колец осуществляется следующим образом: места стыков расширяются перфоратором и замазываются цементно-песчаным раствором с добавлением жидкого стекла, как описывалось выше. Обработать стыки нужно, как снаружи, так и внутри колец. Затем наружная поверхность колец гидроизолируется рубероидом на битумной мастике. Это позволит избежать затопление емкости во время сильных ливней, когда уровень грунтовых вод достигает своего пикового уровня. Также следует гидроизолировать внутреннюю поверхность колец битумом или проникающими глубоко в структуру бетона гидроизоляционными составами.

Герметизация накопительной емкости из монолитного железобетона осуществляется также, как и герметизация емкости из ж/б колец: на наружную поверхность монолитного железобетона приклеивается рубероид на битумной мастике, а внутри стенки и дно обмазываются битумом, либо специальными гидроизоляционными составами.

Пластиковая емкость для сбора канализационных стоков

Цельная пластиковая емкость, изготовленная из стеклопластика или полиэтилена не нуждается в дополнительной герметизации. Стенки такой емкости абсолютно герметичны и не подвержены коррозии или гниению. Как правило пластиковые емкости используют для сбора канализационных стоков с последующей откачкой ассенизаторской машиной, либо в качестве очистного сооружения (септика), соединяя две емкости переливной трубой.

На многих интернет-ресурсах советуют производить наружную гидроизоляцию накопительных емкостей при помощи глины (глиняных замков). Но такой способ герметизации только усугубит ситуацию, т.к. зимой насыщенная водой глина значительно расширится в объеме, что создаст на стенки емкости избыточное давление, которое приведет к образованию трещин на стенках. Весной, когда глина растает и уменьшится в объеме произойдет обратный процесс, между глиной стенками емкости образуется свободное пространство, в которое будут попадать дождевые стоки, а это еще больше усугубит ситуацию зимой.

Дно накопительной емкости в случае, если стенки выполнены из монолитного железобетона или кирпича, выполняется из монолитного железобетона. Соотношение ингредиентов должно быть следующим: 1 часть цемента, 2 части песка, 1 часть щебня или гравия. Такой фундамент набирает необходимую прочность около 7 дней. А чтобы за 7 дней бетон не пересох и не растрескался после заливки его поливают водой и накрывают полиэтиленовой пленкой.

Если стенки накопительной емкости выполняются из железобетонных колец, то целесообразней сразу заказать на заводе железобетонное дно соответствующего диаметра.

Гидравлический расчет канализационной сети

Задача гидравлического расчета состоит в том, чтобы при известном расходе воды подобрать диаметр труб и придать сети такие уклоны, при которых скорость движения потока была бы достаточной для перемещения загрязнений движущихся с потоком.

При гидравлическом расчете необходимо соблюдать следующие технические условия, т.е. принимать:

1) d кв min = 160 мм. , d ул min = 200 мм.

2) Расчетное наполнение – это отношение высоты слоя воды к диаметру трубы (h/d), которое соответствует пропуску расчетного расхода.

Для бытовой канализации и промышленной h/d max расч.) и расчетном наполнении (h/d).

V немет.труб max = 4 м/с

Vmin – минимально допустимая скорость, при которой не происходит заиливания труб и называют ее незаиливающей или самочищающей.

4) Уклоны труб (imin) – это тот уклон, который обеспечивает Vmin при расчетном наполнении (h/d).

5) Если в квартальной (дворовой) и уличной сетях течет расчетный расход(qрасч) меньше 10 л/с, такие участки называют безрасчетными, т.е. в них наполнение (h/d) получается меньше расчетного h/d, при этом скорость не определяется, а уклон принимается по СНиП 2.04.03-85:

квmin

Необходимо так же учитывать, что:

а) Увеличение уклона (i) уменьшает наполнение (h/d) при постоянном расчетном расходе, но увеличивает V и наоборот.

При расчете канализационной сети во всех случаях:

1)Наполнение (h/d) при конкретном расходе должно быть близким к расчетному наполнению, а

ü min глубину заложения сети

ü незаиливающую скорость

ü min количество перекачек

Гидравлический расчет выполняют, используя «Таблицы для гидравлического расчета канализационных сетей из пластмассовых труб» Карелин Я.А., 1986 г.

Таблица технических условий для гидравлического расчета канализационных сетей по СНиП 2.04.03-85

а) Правила пользования таблицами Я.А.Карелина

по заданному расходу (qрасч) по приложению 1, стр. 52 принимают предварительно диаметр (d) и уклон (i). Затем по приложению II.I стр. 14, соблюдая технические условия (по таблице А) определяют скорость (V), наполнение (h/d),и уклон (i) с интерполяцией, если значения qрасч отличается от табличных значений.

Пример 1:Для пропуска qрасч = 22,0 л/с определить: d, i и h/d по таблицам Я.А.Карелина.

Фрагмент табл. Я.А.Карелина стр. 14 прил. II.I

1) по прил. 1 (стр. ) при qрасч = 22,0 л/с определяем d =225 мм., 1000i = 4.

2) Затем по прил. II.I (стр. ) при d = 225 мм., соблюдая технические условия (по табл. А) при h/d = 0,6

Далее интерполируем Vx и 1000ix для qрасч = 22,0 л/с по формулам:

откуда iх = 1000ix / 1000 = 4,26/1000 = 0,00426.

Пример 2: Для пропуска qрасч = 8,2 л/с –участок безрасчетный 0,7-0,8 м/с (незаиливающая), уклон imin по техусловиям (табл.А).

После назначения d и i труб вычисляют «падение» (графа 5) равное произведению уклона на длину участка (i*l) гр.3 гр.4

Далее определяют отметку лотка трубы в начале участка (гр.14) равняется отметке поверхности земли H 1 нач (гр. 16), вычисленная по формуле. Отметка лотка трубы в конце участка 1-2 (гр.15) равна отметке лотка трубы в начале этого участка (гр.14) минус падение трубы (гр.5). Тогда глубина заложения в конце участка (гр.17) равна отметке поверхности земли в этой точке (гр.11) минус отметка лотка трубы в конце участка (гр.15).

Далее расчет ведется аналогично.

Поскольку глубина воды h на участке 2-3 больше чем на участке 1-2, то трубы соединяют по поверхности воды, т.е. отметка поверхности воды в начале участка 2-3 (гр.12) принимается одинаковой с отметкой поверхности воды в конце участка 1-2 (гр.13).

Средние глубины заложения труб (гр.18) определяют как среднеарифметическое гр. 16 и 17.

В точке 3 необходима проверка заглубления бокового притока. Если отметка поверхности воды бокового притока окажется меньше отметки поверхности воды в точке 3 главного коллектора, то на коллекторе в этой точке делают перепад и отметку поверхности воды после перепада приравнивают к отметке поверхности воды в боковом притоке.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
