Ознакомление с особенностями промышленного, напольного и автономного кондиционеров и их расчет

Кондиционеры

Разновидности

Ранее мы уже рассказывали, какие существуют типы промышленных кондиционеров. Обязательно прочтите статью ниже, чтобы иметь полное представление о том, что такое промышленное кондиционирование, какие разновидности оборудования представлены на рынке и каковы их основные особенности.

Кондиционер можно, а порой и нужно встраивать в систему вентиляции, чтобы обеспечить наиболее правильный микроклимат.

Из каких компонентов состоит?

Кондиционер может состоять как из одного центрального блока + несколько дополнительных, так и в виде моноблока.

Зачастую используется первый вариант, поскольку он позволяет установить один центральный блок и множество дополнительных в разных помещениях. При этом центральный и дополнительные блоки соединяются системой из воздуховодов. Это удобная в эксплуатации система, можно настраивать режим работы в каждом помещении независимо. Однако, стоит такой кондиционер недешево. Особенно, если объединяется в единую систему с вентиляцией.

Центральный блок располагают либо внутри в техническом помещении, либо на улице. Дополнительные блоки размещаются в помещениях. Они могут быть потолочными, настенными, напольными и др.

Моноблоки более дешевы, но не так удобны в эксплуатации. Например, центральный кондиционер представляет собой моноблочный аппарат, к которому напрямую подключены воздуховоды, а не дополнительные блоки. В свою очередь воздуховоды выводятся в помещения. Здесь нет дополнительных блоков. Лишь один центральный и воздуховоды.

Из-за этой особенности моноблочные аппараты не позволяют гибко регулировать режим работы в разных помещениях, поскольку представляют собой «единый организм», без возможности индивидуальной настройки климата.

Также кондиционеры оснащаются дренажной системой для вывода лишнего конденсата, вентиляторами и другими компонентами. Кстати, зачастую лишнюю влагу можно вывести не только на улицу, но и напрямую в канализацию. Это удобно и не доставляет неудобств окружающим.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МЕСТНЫХ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И АВТОНОМНЫХ КОНДИЦИОНЕРОВ

Местные системы кондиционирования воздуха получили широкое распространение в России и за рубежом. Структурная схема такой системы показана на рис. 1. Неавтономные кондиционеры 1 устанавливают в обслуживаемые помещения и обеспечивают их тепло- и хладоносителем, поступающими от централизованных источников теплоты 5 и холода 4 по трубопроводам 2 и 3, Конструктивно местный кондиционер состоит из теплообменного аппарата, вентилятора и электродвигателя. Он может иметь устройство для увлажнения воздуха. Производительность местных кондиционеров по воздуху обычно не превышает 10 тыс. м3/ч.

Рисунок 1. Схема системы местного кондиционирования: 1 – неавтономные кондиционеры; 2, 3 – трубопроводы; 4 – источник холода; 5 – источник теплоты

Подоконные местные кондиционеры типа КдМ работают на наружном и рециркуляционном воздухе. С помощью вентилятора смесь воздуха засасывается в нижнюю часть кондиционера, проходит фильтр и поступает в верхнюю часть кондиционера. Здесь воздух соприкасается с поверхностью ребристых змеевиков, в которые подают тепло- или хладоноситель в зависимости от необходимости. Кондиционеры подоконного типа рекомендуется применять в многоэтажных зданиях с большим числом небольших помещений: жилых комнат, гостиничных номеров, административных помещений.

Кондиционеры типа Кд предназначены для охлаждения рециркуляционного воздуха в аппаратных залах, лабораториях и других помещениях, располагающих избытками теплоты.

Автономные кондиционеры в отличие от местных неавтономных имеют встроенную холодильную машину. Автономные кондиционеры подразделяют на летние и круглогодичные.

Рассмотрим в качестве примера конструкцию оконного кондиционера БК-2000Р (рис. 2). Состоит он из двух отсеков, из которых теплый выходит на улицу, а холодный находится в охлаждаемом помещении. В теплом отсеке размещены компрессор 8 холодильной машины и обслуживающий его электродвигатель 9. В холодном отсеке находятся: испаритель 2 из ребристых трубок, фильтр 1 для очистки воздуха от пыли, вентилятор 4, термостат. Компрессор соединяют с конденсатором 6 и испарителем медными трубками без запорной или регулирующей арматуры. Поступление жидкого хладагента в испаритель регулируют с помощью капиллярной трубки. Автоматика в цепи движения хладагента отсутствует. При повышении давления конденсации компрессор отключается с помощью защитного реле, срабатывающего при повышении нагрузки электродвигателя. В качестве хладагента в таких кондиционерах применяют хладон 22, который экономичнее хладона 11 и хладона 12.

Рисунок 2. Оконный кондиционер со встроенной холодильной машиной: а – общий вид; б – компоновка оборудования; 1 – фильтр; 2 – испаритель; 3 – регулирующие жалюзи; 4 – центробежный вентилятор; 5 – осевой вентилятор; 6 – конденсатор; 7 – фильтр-осушитель; 8 – компрессор; 9 – электродвигатель

Рассмотренный выше оконный кондиционер относится к так называемым летним кондиционерам, работающим только в летнее время, когда требуются охлаждение и осушение воздуха. Для подогрева воздуха в холодное время года кондиционеры подобного типа использовать невозможно.

Примером круглогодичного кондиционера является раздельный кондиционер БК-2000РТ, предназначенный для охлаждения и нагревания воздуха в помещениях площадью до 25 м2, а также для их вентиляции. Он состоит из двух блоков: один устанавливают в обслуживаемом помещении, а второй – на балконе, лоджии или в каком-то нежилом помещении. Блоки соединяют между собой металлорукавом.

В настоящее время широкое распространение в нашей стране получили автономные кондиционеры японских фирм Panasonic, Chofu-Serend, Daikin, южно-корейской фирмы Hyundaj и др.

Система кондиционирования Super Multi Plus (рис. 3) японской фирмы Daikin состоит из наружного блока 1 мощностью 14,5 кВт и семи внутренних блоков 3…7 мощностью 2,5…7,1 кВт. Система допускает использование пяти типов внутренних блоков 3…7 от настенных до канальных (всего 17 типоразмеров). Максимальная суммарная протяженность труб такой системы – 0 115 м, что дает свободу при выборе места установки внутренних блоков. Группы, состоящие из двух-трех внутренних блоков, подключают к внешнему устройству (наружному блоку) 1 через промежуточные блоки 2. Это позволяет существенно сократить расход труб и уменьшить занимаемый ими объем, а также устранить гидравлический шум в системе хладагента R-22. Микропроцессорное управление позволяет поддерживать заданную температуру с очень высокой точностью. Уровень шума наружного блока не превышает 50 дБ.

Рисунок 3. Система кондиционирования Super Multi Plus: 1 – наружный блок; 2 – промежуточные блоки; 3…7 – внутренние блоки

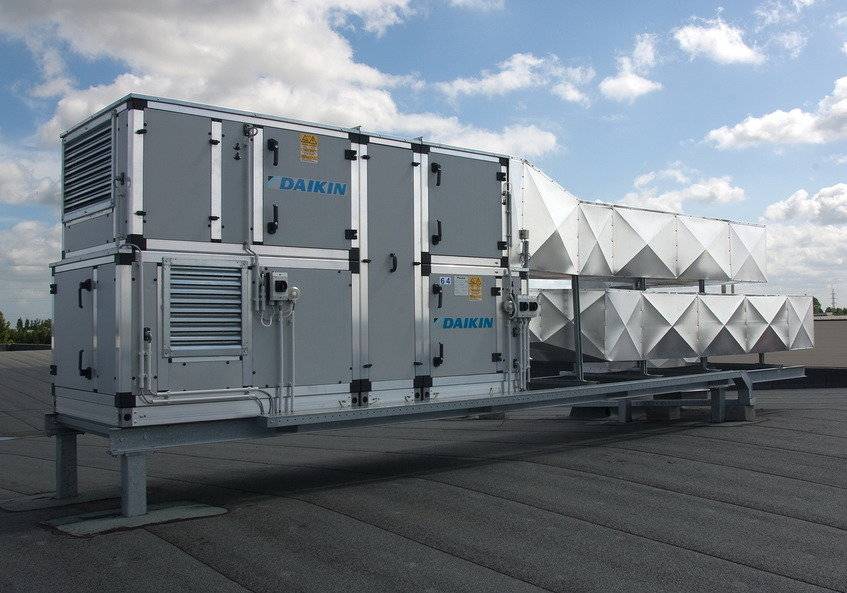

Устройство центральной системы кондиционирования

Устройство центрального кондиционера состоит из стандартных секций, в которые индивидуально подбираются различные узлы и агрегаты. Стандартный набор этого климатического комплекса состоит:

• Секция забора и подачи воздуха. В ней установлен мощный центробежный вентилятор, или сразу несколько, если предполагается выполнение нескольких задач.
• Секция фильтрации воздушных потоков. Она, как правило, состоит из двух частей, в одной из них установлен фильтр грубой очистки, а во второй части секции фильтр тонкой очистки воздуха. По желанию заказчика в секцию фильтрации могут быть установлены различные фильтрующие элементы, удаляющие неприятные запахи, уничтожающие бактерии и т.д.
• Следующей в наборе обычно выступает секция шумоподавления. Она служит для уменьшения шумов, созданных вентиляторами. Состоит такая щумоподавляющая прослойка из множества слоев минеральной или базальтовой ваты.
• Охладительная секция. Она представляет собой довольно серьезный теплообменник, выполненный из медных трубок.
• Оросительная камера. В ней происходит увлажнение воздушных потоков.
• Секция нагрева воздуха представляет собой теплообменник, в котором в качестве теплоносителя может выступать вода или пар. Также в эту секцию может интегрироваться электрический калорифер.

Последней секцией в таком наборе обычно выступает рекуператор, который производит нагрев приточного воздуха, теплыми исходящими воздушными потоками. Так как эта секция устанавливается строго по желанию заказчика, в стандартной комплектации она не рассматривается.

На видео показана модульность центрального кондиционера.

Принцип работы центральной системы кондиционирования

Несмотря на сложность и мощность таких конструкций, принцип работы центральных кондиционеров банально прост:

• Уличный воздух при помощи вентиляторной секции затягивается в устройство, после чего проходит секцию его фильтрации, где остаются до 90% механических примесей.
• После чего, уже очищенные воздушные массы походят процессы увлажнения и охлаждения (нагрева).
• Очищенный, увлажненный и охлажденный воздух поступает в систему воздуховодов, где и распространяется по помещениям. В случае надобности, воздух, попадающий из воздушных каналов в помещения, может более охлаждаться (нагреваться) при помощи фанкойлов.

Особенности мультизональных систем

Можно определить три основные особенности мультизональных систем кондиционирования:

1. Использование разветвителей, чтобы разделить потоки жидкого хладагента при его подаче во внутренние блоки или объединить потоки газообразного фреона при его отводе от внутренних модулей (в этом случае предполагается, что мультизональная система работает на охлаждение). Если трубопровод разветвлен на две магистрали, используют Y-образный или Т-образный разветвитель, который по-другому называется «рефнет». При разделении трубопровода на три или четыре магистрали применяют коллектор.

1. Использование электронных расширительных вентилей (ЭРВ) в качестве дросселирующего устройства. Другое известное их название – электронные терморегулирующие вентили (ТРВ). Задача ЭРВ – понизить давление фреона, чтобы создать оптимальные условия для его перехода в газообразное состояние. Электронными расширительными вентилями комплектуются все внутренние блоки системы. В редких исключениях они устанавливаются отдельно перед внутренними блоками. По сути, электронные вентили регулируют объем поступающего из общей сети фреона в зависимости от тепловой нагрузки на модуль.
2. Использование микропроцессорной автоматики для управления работой системы в целом. Именно микропроцессор рассчитывает нужное количество хладагента для каждого внутреннего блока и поддерживает требуемую температуру в помещениях.

Типовой расчет мощности кондиционера

Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:

Q = Q1 + Q2 + Q3

Q1 теплопритоки от окна, стен, пола и потолка.		Q1 = S * h * q / 1000, где S  площадь помещения (м²); h  высота помещения (м); q  коэффициент, равный 30 – 40 Вт/м³: q = 30 для затененного помещения; q = 35 при средней освещенности; q = 40 для помещений, в которые попадает много солнечного света. Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи.
Q2 сумма теплопритоков от людей.		Теплопритоки от взрослого человека: 0,1 кВт  в спокойном состоянии; 0,13 кВт  при легком движении; 0,2 кВт  при физической нагрузке;
Q3 сумма теплопритоков от бытовых приборов.		Теплопритоки от бытовых приборов: 0,3 кВт  от компьютера; 0,2 кВт  от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальной).

Мощность кондиционера должна лежать в диапазоне Q_range от –5% до +15% расчетной мощности Q.

Пример типового расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.

• Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:

  Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.

• Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.
  Q2 = 0,1 кВт
• Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
• Теперь мы можем определить расчетную мощность кондиционера:
  Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт

• Рекомендуемый диапазон мощности Q_range (от -5% до +15% расчетной мощности Q):
  3,14 кВт  <  Q_range  <  3,80 кВт

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт.

БТЕ/час.

Виды устройств

Промышленные кондиционеры представляют собой технику, мощность которой превышает 25 кВт. Столь высокая производительность позволяет обслуживать помещение площадью несколько сотен квадратных метров. При этом в соответствии с индивидуальным проектом каждого конкретного объекта может быть применено различное оборудование.

В промышленности используется сплит-система, то есть система кондиционирования состоит из двух частей: внешнего и внутреннего блоков. Однако данное оборудование имеет значительные отличия от бытовой техники такого рода.

Производственные объекты зачастую требуют одновременного обслуживания климатическим оборудованием нескольких помещений, а то и целого здания сразу. С этой целью может использоваться несколько внутренних блоков. Такая система носит название мультисплит. Когда количество внутренних блоков превышает значение 6 единиц, а общая протяженность соединительных трасс более 100 м, система кондиционирования определяется как мультизональная.

Как правило, внутренние блоки монтируются под потолком, а забор и отток воздуха осуществляется посредством воздуховодов (канальное устройство). Это позволяет обслуживать необходимое количество помещений одновременно. Когда устанавливаются промышленные кондиционеры характеристики такого оборудования являются ключевыми при составлении проекта. Так, канальная система кондиционирования по большей части действует по принципу рециркуляции воздушных потоков и не выполняет задачу притока свежего воздуха.

Чтобы обеспечить совокупное функционирование системы кондиционирования и вентиляции, используются кассетные устройства. Производительность их высока, однако, максимальная площадь, которую они способны обслужить, не превышает 150 кв. м. Установка промышленных кондиционеров данного типа производится под потолком, при этом сеть коммуникаций скрывается за подвесным потолком, в зоне видимости остается лишь лицевая панель, что ничуть не ухудшает внешний вид помещения.

Распространение воздушных потоков в этом случае осуществляется через щели в блоке по его периметру, то есть с четырёх сторон. При этом есть возможность регулирования интенсивности подачи воздуха.

В отдельных случаях монтаж промышленных кондиционеров под потолком невозможен (например, при недостаточной высоте помещения), тогда используются колонные или напольно-потолочные устройства. Альтернативным вариантом для названной техники является центральная магистраль кондиционирования. Такая система основана на работе чиллера, фанкойла или руфтопа. Принцип действия их разительно отличается от сплит-системы. Например, фанкойл вместо фреона задействует для охлаждения воду, а само устройство выполняет функцию внутреннего блока. В данном варианте работу внешнего блока будет выполнять чиллер, который по своей сути является водоохлаждающей машиной. Руфтоп – устройство, которое может иметь различные габариты и монтируется на крыше объекта.

Как выполнить установку кондиционера своими руками: видео и рекомендации

Эксплуатация кондиционера может приносить не только пользу, поддерживая оптимальную температуру, но и вред, если выполнить монтаж с нарушением правил размещения

Поэтому очень важно правильно подобрать конструкцию и место для ее установки

В городских квартирах спальни обычно маленькие, причем большую часть помещения занимает кровать. В таких комнатах рекомендуется монтировать климатическое оборудование на стене над изголовьем. Причем сделать это нужно так, чтобы устройство не находилось непосредственно над спальным местом, чтобы человек во время сна не находился на пути перемещения холодных потоков воздуха.

Перед покупкой системы кондиционирования необходимо выбрать правильное место установки пробора в помещении

При установке оборудования в детской подход должен быть еще более щепетильным. В этом помещении ребенок не только спит, здесь размещается его игровая зона и рабочее место. Детский организм уязвим к температурным колебаниям. Возможно, придется сделать перестановку мебели в комнате, чтобы поддержать все требования по установке климатического оборудования в детской.

Многие покупатели самостоятельно справляются с установкой кондиционеров, отзывы подтверждают это:

«Поставил кондиционер своими руками, видео материалов на Ютубе много, поэтому долго не заморачивался. Вроде бы работает нормально. Процесс показался несложным, за исключением нескольких моментов: выполнение сквозного отверстия на стене фасада и установка наружного блока на кронштейны. Но также, на деле выяснилось, что прокладку трубок нужно делать очень аккуратно. В комплекте трубка очень мягкая, поэтому ее с первого раза нужно согнуть правильно. Исправить изгиб после этого практически невозможно, только трубка сломается».

Евгений Коротаев, г.Москва

Монтаж кондиционера в квартире: как правильно установить прибор

Рекомендации по установке кондиционера:

1. Потоки воздуха не должны быть направлены непосредственно на людей.
2. Не рекомендуется направлять устройство на входную дверь.
3. Если предполагается настенный тип размещения, отступ от потолка должен быть не менее 10-15 см.
4. Запрещено монтировать прибор над высоким шкафом, если расстояние до потолка меньше, чем 70 см.
5. Перед кондиционером не должно быть преград, например, перегородок или штор.
6. Запрещено размещать устройство над обогревательным прибором.
7. При установке желательно минимизировать длину трассы.

При монтаже и установке кондиционера необходимо учитывать, куда будут направлены потоки воздуха

Как выполняется заправка кондиционеров своими руками

Независимо от качества установки кондиционера, все равно будут случаться протечки хладагента во внешнюю среду. Сигналом для того, что пора выполнить заправку, будет служить снижение эффективности охлаждения.

Владельцы климатического оборудования могут осуществить заправку кондиционера дома с помощью одного из этих способов:

1. Заправка по давлению. Для этого потребуется наличие манометрического коллектора, инструкции производителя с необходимыми данными и баллона с хладагентом. Заправка устройства выполняется небольшими порциями. В перерывах следует сверять данные манометра и требования в инструкции производителя. После того как эти данные совпадут заправка хладагента прекращается.
2. Заправка с применением смотрового стекла. Метод применяется при условии, что просматривается постоянный поток пузырьков. Заправка осуществляется до тех пор, пока поток жидкости не станет равномерным, а пузырьки не исчезнут. Процедура выполняется порционно, чтобы дать возможность давлению стабилизироваться.
3. Заправка по массе. Баллон с хладагентом взвешивается, сверяется уровень вещества и выполняется заправка газом. Допускается использование специального заправочного цилиндра, но при условии наличия точного количества хладагента.

После окончания заправки прибор обязательно тестируется. Если процедура выполнена правильно, краны системы подвергнуться обмерзанию уже через 10-15 мин. Во избежание проблем с эксплуатацией кондиционера рекомендуется поручать установку, чистку и заправку специалистам.

https://youtube.com/watch?v=f6gJTk2F0AQ

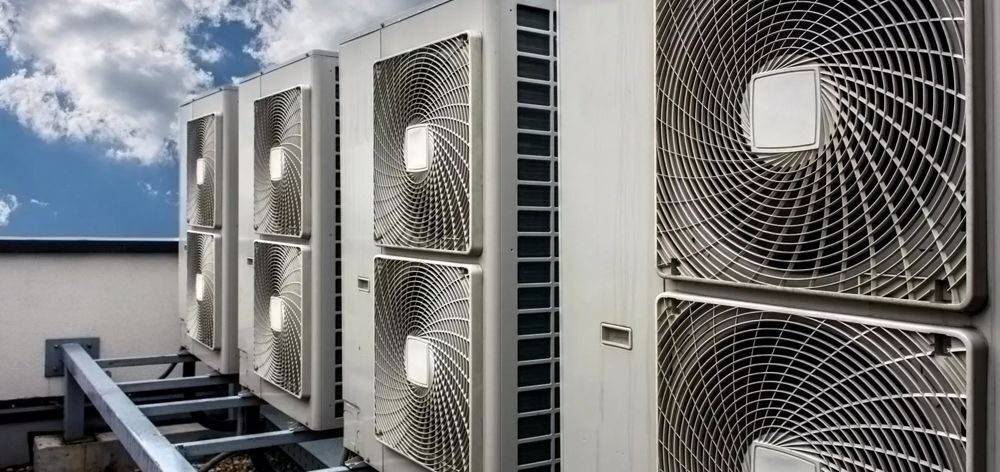

9 Промышленные сплит-системы

Основные категории промышленных сплит-систем:

• Центральные промышленные кондиционеры состоят из множества блоков, каждый из которых выполняет свою функцию. Обеспечивают стабильную температуру и влажность на объектах большой площади, используются на крупных производствах. Достоинства — доступная цена, возможность вентиляции помещения. Недостаток — низкий уровень КПД. Поскольку охлажденный воздух от центрального модуля поступает в другие помещения по воздуховоду, по пути происходит снижение КПД системы.
• Чиллер-фанкойл — отличается от всех прочих вариантов тем, что вместо фреона в качестве хладагента используется обычная вода, либо незамерзающая жидкость. Принцип действия системы чиллер-фанкойл напоминает систему отопления с трубопроводом, только здесь речь идет об охлаждении воздуха. Плюс — высокая производительность, минус — высокая стоимость.

• Шкафные кондиционеры (модели колонного типа) — отличаются тем, что внутренний блок аппарата выполнен в виде шкафа. Используются там, где нет возможности установить классическую сплит-систему, при этом необходимо поддерживать заданные параметры микроклимата на большой территории.
• Прецизионные кондиционеры — разновидность шкафных агрегатов. Применяются там, где необходимо строгое соблюдение заданных параметров температуры и влажности воздуха: в музеях для сохранения ценных экспонатов, в больницах, в высокотехнологичных лабораториях, на производстве. Оборудование представляет собой холодильную установку, работающую по циклу Карно. Главное достоинство — абсолютная точность в обеспечении заданных температурных и прочих параметров микроклимата, а также наличие микропроцессорного управления. Прецизионные кондиционеры не выпускаются массово, чаще их заказывают для решения определенных задач.

Там, где сплит-системы не способны удовлетворить высокие требования к обслуживанию объекта, устанавливают мультизональные системы кондиционирования VRF и VRV. Чаще всего их устанавливают в крупных административных зданиях и жилых многоэтажных домах. Главная особенность данного типа систем — обеспечение стандартных параметров микроклимата в нескольких помещениях с помощью одного наружного блока. Количество внутренних блоков в системе равно количеству помещений, которые подключены к кондиционированию. По принципу работы мультизональные системы напоминают мульти-сплит варианты. Однако за счет того, что внешний блок всего один, мультизональное оборудование требует меньше внимания при эксплуатации. Чтобы увеличить надежность системы, можно устанавливать до трех наружных блоков.

9.1 Мультизональное

Мультизональные промышленные кондиционеры имеют холодопроизводительность от 11 до 160 кВт. Их устанавливают там, где надо поддерживать температурный режим во множестве изолированных помещений.

Достигается это благодаря тому, что к одному внешнему блоку можно подсоединить несколько десятков «внутрянок».

9.2 Центральное

Такие кондиционеры используются для больших зданий и предприятий. Кондиционер этого типа фактически является сборкой из разных модулей, каждый из которых выполняет свою функцию.

Они занимают много места, обладают высокой холодопроизводительностью и могут поддерживать нужную температуру во многих помещениях.

9.3 Чиллер-фанкойл

Чиллер-фанкойл по принципу действия похож на систему отопления, с той разницей, что по трубам течет охлажденная вода. Охлаждает ее чиллер, работающий на фреоне или другом хладагенте. Это одна из самых мощных систем. Чаще всего, на данных системах осуществляется центральное кондиционирование зданий.

Устанавливают чиллеры в отдельном помещении или на крыше.

Как правильно подобрать мощность кондиционера

19 Июня 2020

Для того чтобы в знойный летний день в вашей квартире или доме царили комфорт и прохлада, необходимо установить сплит-систему достаточно мощную для охлаждения имеющейся площади. Лишь немногие знают, как подобрать кондиционер, исходя из объема помещения. Производители оборудования указывают на этикетках всю нужную информацию, но разобраться в ней не всегда бывает просто. О том, как выбрать достаточно мощный кондиционер именно для ваших условий — рассказываем в данном материале.

Мощность охлаждения сплит-систем

Для определения площади охлаждения кондиционера применяют параметр «мощность охлаждения» (МО). Потребители нередко путают его с потребляемой мощностью, что накладывает свой отпечаток на выбор нужного оборудования. Мощность охлаждения обычно превышает потребление энергии в несколько раз, а соотношение данных параметров отображает EER — показатель энергоэффективности. В зависимости от модели, EER может колебаться в диапазоне 2,5 – 4.

Существует несколько путей определений МО:

• Наиболее легкий — изучить маркировку, данную производителем, и сопоставить данные с параметрами вашей комнаты. Подробнее об этом — читайте ниже;
• Применить специальный калькулятор или программу подбора;
• Вооружившись формулами, учесть все источники тепла в помещении и сопоставить их с его объемом;
• Самый сложный, но наиболее точный метод — учесть источники тепла, которые передают энергию в помещение извне, а также теплофизические свойства объектов в помещении.

Разумеется, медицинская точность нам не требуется, поэтому последним способом, ввиду его сложности, пользоваться не обязательно. Однако, если сопоставить данные оборудования не с площадью, а с объемом помещения, вы сможете подобрать оптимальный кондиционер для своего жилища. Далее мы разберем методологию такого расчета.

Вы наверняка уже задумались о том, что случится, если мощность кондиционера подобрать неправильно? — Если мощности не хватает, то сплит-система может не справиться с охлаждением помещения, и заданная вами температура не будет достигнута, ведь источники тепла оказывают свое противодействие. Кондиционер при этом будет работать на износ, перегреваясь — а это чревато его преждевременным выходом из строя.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

3 Принцип действия и схема приточно-вытяжной вентиляции со встроенным кондиционированием

Принцип действия системы приточно-вытяжной вентиляции с кондиционированием реализован по следующей схеме:

• Летом теплый воздух с улицы поступает в вентиляционную установку. Здесь он очищается от пыли и охлаждается с помощью фреонового теплообменника. Далее по воздуховодам системы вентиляции он идет в помещения. Тепло, которое теплообменник забрал от приточного воздуха, с помощью фреона передается конденсатору, установленному в вытяжном канале. Далее от конденсатора оно отводится воздуху, который выбрасывается из помещений на улицу. Циркуляцию фреона внутри вентустановки обеспечивает компрессор.
• Зимой, а также весной и осенью, компрессор работает в режиме теплового насоса. Т. е. он забирает тепло у вытяжного воздуха и отдает его приточному. При этом он потребляет в 3,5 раза меньше электричества, чем отдает тепла.

3.1 Конструкция и элементы установки MCUTN

Конструктивно данная ПВВУ выполнена в виде моноблока. Внутри установки имеются два канала: приточный и вытяжной, аналогично iclimate 031. Эти каналы разделены герметичной перегородкой, которая не допускает перетекание воздуха. Внутри приточного размещены кассетный воздушный фильтр, фреоновый теплообменник и вентилятор , в вытяжном, кроме описанных выше элементов, установлен еще и компрессор. Сбоку на корпусе размещен шкаф автоматики. Отдельно крепится электрический ТЭН, либо водяной нагреватель.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Типы внутренних блоков:

Настенный кондиционер (сплит-система)

Напольно — потолочный кондиционер

    Предназначен для помещений, в которых невозможно разместить настенный блок. Устанавливаются они, как следует из названия, либо внизу стены, либо на потолке. При этом подача воздуха возможна в двух направлениях: вверх и вниз. Поток воздуха в первом случае направляется вверх, во втором — горизонтально вдоль потолка. Такая конструкция позволяет равномернее распределять охлажденный воздух по помещению и избегать попадания прямого потока на людей. Достоинства: Возможность установки как на потолке, так и внизу стены. Не нужен подвесной потолок.Недостатки: Ограничения по мощности и по месту установки.

Канальный кондиционер

    Канальные кондиционеры (канальные сплит системы устанавливаются за подвесным или подшивным потолком, который полностью скрывает внутренний блок кондиционера. Распределение охлажденного воздуха осуществляется по системе теплоизолированных воздуховодов, которые также размещаются в межпотолочном пространстве. Благодаря такой конструкции канальные кондиционеры могут охлаждать сразу несколько помещений. Типичная мощность кондиционеров канального типа составляет 2 — 25 кВт, что достаточно для охлаждения небольшого офиса, коттеджа или 4 — 5 комнатной квартиры. Особенностью канальных сплит систем является возможность встраивать их в вентиляцию. Достоинства: Скрытая установка, возможность подачи свежего воздуха. Может обслуживать несколько помещений.Недостатки: Высокая цена внутреннего блока и монтажа. Требуется подвесной потолок и система воздуховодов.

Кассетный кондиционер

    Для установки кассетного кондиционера (кассетной сплит системы), также как и для канального кондиционера, необходим подвесной потолок. Однако в отличие от канальных сплит систем, кондиционеры кассетного типа распределяют охлажденный воздух через нижнюю часть блока. Нижняя часть кассетной сплит системы обычно имеет размер стандартной потолочной плитки — 600 × 600 мм, а при большой мощности вдвое больше — 1200 × 600 мм и закрывается декоративной решеткой с распределительными жалюзи. Основное достоинство кассетных кондиционеров — незаметность, поскольку видна только декоративная решетка. Еще одно его преимущество — равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать всего один кондиционер кассетного типа для охлаждения большого помещения (при использовании настенных сплит-систем для достижения аналогичного эффекта пришлось бы использовать 2 — 3 кондиционера меньшей мощности). Достоинства: Скрытая установка, возможность охлаждения больших помещений.Недостатки: Требуется подвесной потолок.

Колонный кондиционер    Колонный кондиционер используется там, где требуется большая холодопроизводительность и нет жестких требований к дизайну помещения. Эти кондиционеры по габаритам напоминают холодильник, имеют большой вес и устанавливаются на полу. Колонные кондиционеры требуют сравнительно большой площади для своего размещения, поскольку создают сильный поток охлажденного воздуха, который не позволяют находиться в непосредственной близости от кондиционера. Достоинства: Большая мощность.Недостатки: Требует большой площади для размещения, ухудшает дизайн.

3. Группы кондиционеров

В зависимости от области применения все кондиционеры принято делить на три группы:
 Бытовые кондиционеры (RAC — Room Air Conditions).
 Полупромышленные кондиционеры (PAC — Packages Air Conditions).
 Системы промышленной вентиляции и кондиционирования воздуха (Unitary).

В каждую группу входят кондиционеры различных типов.
