Монтаж кондиционера
Перед началом монтирования непосредственно кондиционера, особенно если прошло некоторое время после прокладки магистрали, будут проводиться контрольные проверки с выполненными коммуникациями.
После того всех проверок, монтируется основное оборудование и проводятся тестовые работы. В будущем, не стоит забывать про работы по своевременному обслуживанию, чистке и другими нюансами, позволяющими работать системе без перебоев.
Цены на закладку труб под кондиционер
| Наименование услуги | Стоимость, руб |
|---|---|
| 1 метр трассы (Труба д. 6 и 9, дренажный шланг) без штробления | от 900 |
| 1 метр трассы (Труба д. 6 и 12, дренажный шланг) без штробления | от 1100 |
| Пробивка отверстия в наружной стене (толщина стены до 0,6 м) | от 600 |
| Пробивка отверстия в наружной стене (толщина стены 0,6-1 м) | от 900 |
| Пробивка отверстия в наружной стене (толщина стены более 1 м) | от 1200 |
| 1 м дренажной трубки (при прохождении отдельно от основной трассы) | от 200 |
Цены на штробление стен под закладку труб, руб/пог.м.
| Монолит/тяжелоарм. Бетон | Слабоарм. Бетон/ФБС панель | Кирпич/Пенобетон | |
|---|---|---|---|
| Полоса 60*40 (трасса, дренаж) | от 800 | от 600 | от 500 |
| Полоса 20*20 (отдельно дренаж) | от 400 | от 300 | от 200 |
С чего начинается монтаж трассы?
Лучше всего начинать работу над коммуникационным каналом кондиционера после покупки устройства или, по крайней мере, после выбора нужной вам модели. Определяющим элементом любого прогона является диаметр труб, который зависит от модели.
Кроме того, каждая модель кондиционера имеет свои ограничения по длительности работы. Максимальная длина трубы кондиционера для настенных сплит-систем для бытового использования составляет не более 20 метров. Это не означает, что система не будет работать. Однако, если предел превышен, это может существенно повлиять на работу кондиционера.
Что нужно учесть до прокладки трассы?
Перед началом работ важно точно определить место для установки кассетных кондиционеров, канальных систем и мультиблочных систем, так как кондиционер невозможно сдвинуть даже на несколько сантиметров
Перед началом работ следует определить местоположение внутреннего блока и отметить его контур на стене, так как после прокладки воздуховода его нельзя будет перемещать.
Наружный блок должен быть расположен так, чтобы к нему был обеспечен легкий доступ для очистки и обслуживания без использования специальной техники.
Если доступ к устройству затруднен, то обслуживание и ремонт системы будут невозможны без использования специального оборудования и промышленных альпинистов.
Мощность кондиционера создает значительную нагрузку на электрическую систему, поэтому рекомендуется установить отдельную линию электропитания с собственным автоматическим выключателем. Перед установкой следует выбрать наилучшее место для установки внутреннего блока и рассчитать длину линии.
При установке устройства следует учитывать следующие характеристики:
- Высота внутреннего и наружного блока не должна превышать. Для бытовых приборов этот диапазон составляет от 7 до 12 метров.
- При установке дренажной системы необходимо соблюдать угол наклона, чтобы конденсат мог беспрепятственно стекать в дренаж. Этим требованием можно пренебречь, если дренажная система оснащена насосом, который просто выталкивает конденсат.
- Расстояние между крышей и верхней частью внутреннего блока должно быть не менее 10 см. Это пространство необходимо для обеспечения хорошей циркуляции воздуха.
- Перед установкой кондиционера следует учесть расположение мебели, так как поток холодного воздуха не должен быть направлен прямо на людей.
- Не следует размещать устройство непосредственно над кроватью в спальне, так как кондиционер работает не совсем тихо.
После того как вы все это учли, можно приступать к настройке сети и монтажным работам.
Последовательность выполнения работ
Отсутствие навыков — не повод отказываться выполнять работу самостоятельно. Если вы знаете, как работает устройство, и у вас есть набор инструментов, вы можете легко установить кондиционер самостоятельно.
Помимо оборудования, вам понадобятся следующие материалы:
Возможные проблемы и заломы по трассе кондиционера
Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:
- Просят разместить внутренний блок над батареей отопления. Кондиционер будет работать на износ и быстро сломается компрессор, замена которого стоит половину всего оборудования.
- Устанавливают мебель на пути воздушных масс. Холодный воздух вернется к кондиционеру быстрее, датчик отключит систему, а в комнате будет жарко.
- При монтаже внешнего блока на балконе или лоджии оговаривается, что они не будут стеклиться для доступа воздуха. Если в дальнейшем балкон все же застеклить, компрессор будет перегреваться и придется менять детали на новые.
Проблемы монтажников:
- Заломы и загиб медных труб по диаметру меньше 10 см. Создают проблемы при и циркуляции и прокачке фреона, что увеличивает нагрузку на компрессор.
- Некачественный крепеж внешнего устройства. Грозит обвалом оборудования и травмами – вибрации блока говорят о том, что крепить нужно лучше.
- Неправильно выбранная стена для монтажа внешнего оборудования. Крепление производится только на несущие конструкции.
Основные этапы
После выполнения всех подготовительных работ производится закладка трассы. Она состоит из двух труб, покрытых оплеткой и выполняющих функции утеплителя и кабеля, который связывает между собой внутренний и наружный блоки.
Диаметр труб поможет выбрать производитель. Рекомендованные размеры указываются в инструкции к сплит-системе. При небольших мощностях используются трубы 1/4 и 3/8.
Труба скручена, ее необходимо раскатать. Нельзя наступать на нее ногами, потому что образуется вмятина. Если ее не исправить, то в этом месте возможны протечки и застой воды. Все стыки необходимо обязательно проклеить утеплителем.
Следующее действие — помещение кабеля в гофрированную трубу. Чаще всего используется кабель ПВС 4х1,5. Гофру размещаем вместе с трубками, прикрепив все стяжками
Здесь важно не переусердствовать и не перетянуть конструкцию.
Готовую трассу укладываем в ранее проделанные штробы и крепим при помощи специальных стяжек в просверленные отверстия. Все действия выполняются тщательно, с соблюдением всех вышеперечисленных стандартов.
Вывод магистрали на улицу нужно делать с запасом. Это необходимо для того, чтобы в случае неправильного подключения или изменения месторасположения наружного блока не пришлось добавлять трубки или кабель, потому что различные соединители уменьшают надежность системы.
Расположение дренажной трубы
Прокладка дренажа осуществляется в отдельную штробу. Отдельный внутренний блок должен иметь свою дренажную трубку. Подключение канализации проводится при помощи сухого сифона. Максимальная длина трубки не должна превышать 6 метров. Если это расстояние больше, то необходимо использовать ПВХ трубу размером 32 мм
Стоит обращать внимание на уклон и отсутствие горизонтальных участков

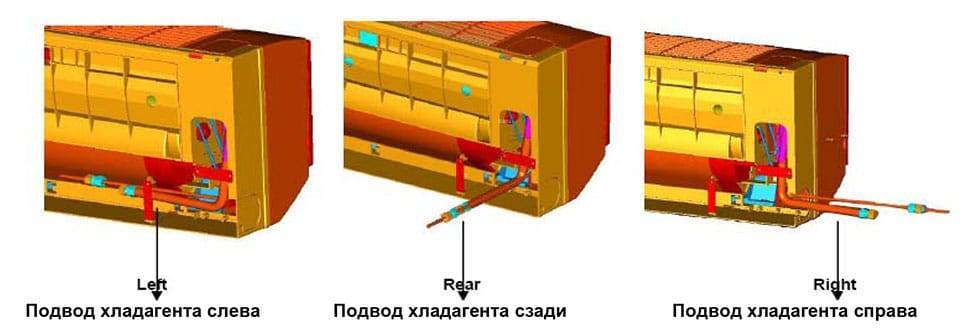

Важно соблюдать правильность расположения трубок. Медные трубки должны располагаться ближе к стене, кабель размещается вверху, дренажная трубка в нижней части
Это поможет правильно подключить наружную секцию.

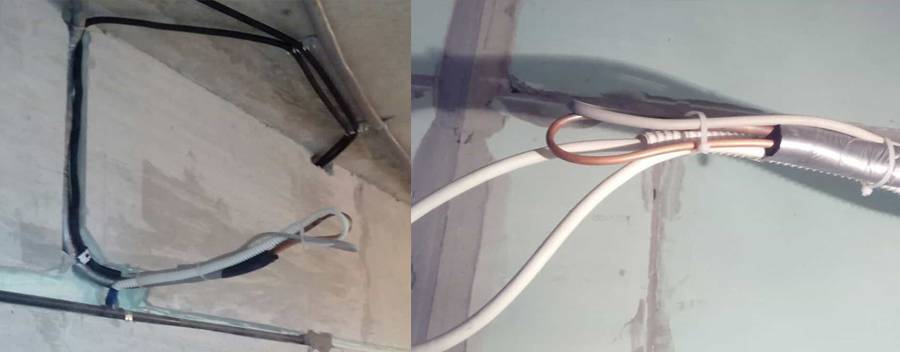

Шаг 7. Укладывание трассы в штробу
После того, как Вы подготовили трассу – её необходимо уложить в предварительно подготовленные каналы (штробы).
Крепление трассы осуществляется с помощью монтажной перфоленты и дюбель-гвоздей. Главное – чтобы трасса не выступала за плоскость чистого уровня стены. В месте выхода трассы у внутреннего блока – оставляем концы фреоновой трассы длиной 40 см, дренажный шланг – 50 см, провод межблочный – 50 см (берем с запасом, чтобы при монтаже внутреннего блока не возникло сложностей) В месте выхода трассы из стены к наружному блоку, коммуникации стоит оставить такой длины, чтобы их можно было без проблем подсоединить к внешнему блоку (обычно оставляют 1-1,5 м).
Монтаж дренажной системы
Итак, мы разобрались, какие существуют приспособления для отвода конденсата
Давайте перейдем к важному вопросу: как правильно подключать кондиционер к дренажу. Прокладка дренажа — это несложный, но трудоемкий процесс
Монтаж пошагово:
Нужно найти дренажную ванночку во внутреннем блоке. В некоторых моделях для этого достаточно открыть декоративную крышку, а в некоторых приходится отщелкивать крепления снизу блока и приподнимать аппарат, чтобы добраться до емкости для сбора конденсата. Прочтите инструкцию по эксплуатации вашего кондиционера, чтобы узнать об этом больше;
Сбоку у дренажной ванночки необходимо найти отверстие. Именно к нему нужно присоединить дренажную трубку. Для соединения используйте хомут;
Аккуратно опустите внутренний блок на место, защелкните крепеж. Гофра должна свободно выходить из дренажного отверстия.
Первый вариант монтажа. Выведите трубку на улицу через техническое отверстие в стене. Его делают в обязательно порядке при прокладывании трассы. Закрепите шланг возле наружного блока. Убедитесь, что вода не будет попадать на соседский балкон или на голову людям;
Второй вариант монтажа. Сделайте в стене небольшое углубление от внутреннего блока к канализации, уложите в штробу дренажный шланг для кондиционера, закрепите его
Важно, чтобы трубка была смонтировать под небольшим уклоном. Подключите трубку к сифону, сифон — к канализации
Заштукатурьте штробу.
Маслоподъемные петли
Маслоподъемные петли устанавливаются при наличии вертикальных участков длиной 3 метра и более. При более высоких подъемах петли следует устанавливать каждые 3,5 метра. При этом в верхней точке устанавливается обратная маслоподъемная петля.
Но и здесь бывают исключения. При согласовании нестандартной трассы производитель может как порекомендовать установить дополнительную маслоподъемную петлю, так и отказаться от лишних. В частности, в условиях длинной трассы с целью оптимизации гидравлического сопротивления был рекомендован отказ от обратной верхней петли. В другом проекте из-за специфических условий на подъеме около 3,5 метра обязали установить две петли.
Маслоподъемная петля является дополнительным гидравлическим сопротивлением и должна учитываться при расчете эквивалентной длины трассы.
При изготовлении маслоподъемной петли следует иметь в виду, что ее размеры должны быть как можно меньше. Длина петли не должна превышать 8 диаметров медного трубопровода.
Что такое трасса кондиционера?
Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.
Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.
Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера
Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.
Раздельная прокладка магистралей
Способ раздельного прокладывания применяется тогда, когда выгоднее и проще вывести трубку конденсата в канализационную систему. Также такой подход применяется при архитектурных особенностях, указаниях от ЖЭКа и так далее. В данном варианте главная штроба может быть выполнена в любом направлении. Вторая штроба должна быть сделана с все тем же уклоном (3 градуса).
Однако бывают случаи, когда прокладка трубки для конденсата невозможна под определенным углом. Тогда используется специальный насос, который будет производить отвод воды сразу в канализацию.
Также имеется еще один нюанс – вероятное попадание неприятного запаха из канализации. Для того, чтобы избежать подобной проблемы, необходимо установить в трубку специальное оборудование (сифон).
Этап штробления
- Если все трубы – фреоновые и дренажная – идут рядом, углубление делается под наклоном в 3 градуса, чтобы не застаивался конденсат.
- Если дренаж располагается отдельно, уклон штробы нужен только для дренажного шланга. Фреоновую магистраль прокладывают без уклона. Можно провести по потолку или по стенам.
- Если нет возможности слить дренажную жидкость гравитационным способом, нужно предусмотреть установку насоса, с помощью которого вода будет удаляться из системы.
При разметке углубления нельзя делать резкие повороты, так как согнуть трубы для такого поворота будет невозможно. Нужно избегать острых углов, иначе будет залом медной трубки и фреон не будет циркулировать свободно.
Углубление делается по ширине 60 мм и в высоту 40 мм. Для дренажной трубки 20 мм в глубину и в ширину. Работа осуществляется штроборезом. Обычная болгарка и зубило не подходят, так как могут разрушить стену. В панельном доме это может нарушить несущие показатели стен.
Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.
Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда
Демонтаж устройств проводится только по решению суда.
Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.
Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Длинная протяженность магистрали
Изготовители указывают производительность своих кондиционеров и максимально допустимую протяженность фреоновой магистрали. Эти параметры тесно связаны: чем выше производительность по холоду, тем большей может быть длина трассы. Так, для моделей производительностью 2,5 кВт предельная протяженность магистрали не превышает 20 м, а для полупромышленных кондиционеров производительностью 8 кВт она может достигать 50 м.
При этом есть одна важная деталь: показатели производительности указывают для оптимальной длины магистрали – 7,5 м. При увеличении протяженности трассы цифры меняются.
Примером падения производительности могут выступить следующие показатели:
Длина магистрали, м
Падение производительности в % для кондиционеров с разными значениями холодопроизводительности
Выбор места
Первым этапом является определение расположения блоков. Это поможет подобрать все детали правильно и определиться с длиной труб. На этой стадии стоит учесть многое: выяснить, из какого материала состоит стена, наличие проводов, безопасную возможность чистки внешнего блока и слива конденсата с внутренней секции. Рассчитывать длину будущей трассы стоит с учетом мощности выбранного кондиционера.
Закладка трассы под кондиционер осуществляется на этапе ремонта, поэтому необходимо начертить на стенах линии будущего размещения составляющих сплит-системы. На этапе расчета стоит учесть расстояние от блока до потолка, в идеале оно должно составлять 1,5 см, а также необходимо определиться, будет ли будущем накладываться лепнина или производиться монтаж натяжных потолков в комнате.
Что такое трасса кондиционера?
Каждая сплит-система состоит как минимум из двух наружных и внутренних блоков. Количество внутренних блоков определяется мощностью блока и зависит от площади помещения.
Все блоки соединены системой трубопроводов, по которым может протекать хладагент и отводиться конденсат.
Система трубопроводов, соединяющая внутренний блок с наружным блоком, а также линия подачи, называется воздуховодом кондиционера.
Помимо воздуховодов, все блоки соединены кабелем, который обеспечивает питание и управление. Эти кабели и трубы соединяют все блоки вместе и называются воздуховодом кондиционера.
Выбор диаметров медных трубопроводов
Выбор диаметра медных труб осуществляется на основе каталогов и программ расчета оборудования для кондиционирования воздуха. В сплит-системах диаметр труб выбирают по присоединительным патрубкам внутреннего и внешнего блоков. В случае мультизональных систем правильнее всего использовать программы расчета. В прецизионных кондиционерах используются рекомендации производителя. Однако при длинной фреоновой трассе могут возникнуть нестандартные ситуации, не указываемые в технической документации.
В общем случае для обеспечения возврата масла из контура в картер компрессора и приемлемых потерь давления скорость потока в газовой магистрали должна быть не менее 4 метров в секунду для горизонтальных участков и не менее 6 метров в секунду для восходящих участков. Во избежание возникновения неприемлемо высокого уровня шума максимально допустимая скорость газового потока ограничивается 15 метрами в секунду.
Скорость потока хладагента в жидкой фазе значительно ниже и ограничивается потенциальным разрушением запорно-регулирующей арматуры. Максимальная скорость жидкой фазы — не более 1,2 метра в секунду.
На высоких подъемах при длинных трассах внутренний диаметр жидкостной магистрали следует выбирать так, чтобы падение давления в ней и давление столба жидкости (в случае восходящего трубопровода) не приводило к вскипанию жидкости в конце магистрали.
В прецизионных системах кондиционирования, где длина трассы может достигать и превышать 50 метров, часто принимаются вертикальные участки газовых линий заниженного диаметра, как правило, на один типоразмер (на 1/8”).
Также отметим, что зачастую расчетная эквивалентная длина трубопроводов превышает предельную, указанную производителем. В этом случае рекомендуется согласовать фактическую трассу с производителем кондиционеров. Обычно выясняется, что превышение длины допустимо на величину вплоть до 50% максимальной длины трассы, указанной в каталогах. При этом производитель указывает необходимые диаметры трубопроводов и процент занижения холодопроизводительности. По опыту занижение не превышает 10% и не имеет решающего значения.
Опустить кондиционер
Нередко при ремонте устанавливают подвесной (натяжной) потолок, а блок кондиционера находится посередине — его приходится опускать. Где здесь подводные камни? Опять же, проблема может заключаться в дренаже: Дренажная труба может не иметь уклона на новом месте или иметь уклон в заднюю сторону. Это происходит в том случае, если внутренний блок должен быть опущен ниже отверстия, через которое все коммуникации выходят наружу. Здесь необходимо просверлить новое отверстие и переставить или даже заменить коммуникации, так как не всегда удается извлечь их из стены целыми, особенно если отверстие заполнено пеной.
Как показывает практика, если кондиционер установлен правильно, его несложно демонтировать после завершения работ. Но есть типичная ошибка, которую допускают монтажники. Некоторые из них вставляют трубное соединение в стену и в значительной степени заполняют его строительной пеной. Это односторонняя установка. Это означает, что если кондиционер сломается, его нельзя будет извлечь из стены для ремонта. Такая же проблема возникает, если вы хотите снять внутренний блок при ремонте помещения. На рисунке видно, что гайку, которую легко увидеть, невозможно снять гаечным ключом. Вторая гайка совсем не видна на фотографии, потому что она находится на задней стороне. Единственный вариант — вырезать оригинальные отверстия, затем заделать их и вклеить новые фитинги. Вам придется заплатить за дополнительную работу; по совести, эти деньги должны быть взяты с нерадивых монтажников, но где их найти!
Как узнать, спрятаны ли в стене соединения вашего кондиционера? Если трубы подходят к кондиционеру с правой стороны и кондиционер находится ближе 30 см к стене, гайки должны быть прикреплены к стене! Пожалуйста, сообщите об этом ответственному сотруднику при заказе. Если с левой стороны есть линия к кондиционеру, не стоит беспокоиться, соединения находятся под внутренним блоком. Чтобы добраться до него, техник открывает замки и вынимает устройство из стены.
Обслуживание кондиционеров в Москве
8(925)571-08-42 Отправить фотографии
Что такое трасса кондиционера?
Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.
Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.
Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера
Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.
Это интересно: Определение радиодеталей на плате по внешнему виду (видео)
Что такое трасса кондиционера?
Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.
Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.
Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера
Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.
Трасса кондиционера: функции
Сплит-система, которая устанавливается в квартире или доме, включает два блока – наружный и внутренний, которые соединены между собой контуром с фреоном (хладагентом). Этот контур и называют трассой для кондиционера. Так же выглядит и трасса для мульти-сплит-системы с большим количеством блоков.
Если речь идет о моноблочном кондиционере, то контур находится внутри, представляя собой медные трубки, которые соединяют испаритель и конденсатор. Поэтому правильная установка этой части кондиционера важна для его корректной и надежной работы. А для этого необходимы качественные материалы, а главное – грамотная работа профессиональных монтажников.
Основные правила при монтаже трассы – это использование надежных материалов, избегание перепадов по высоте и сильных изгибов, поскольку это плохо влияет на КПД кондиционера, повышает нагрузку на компрессор. В среднем, трасса обычно имеет длину от 3-х до 7-ми метров и простое расположение. Подобные технические данные содержаться в паспорте данного оборудования и зависят от производительности.
Проведение кабелей по потолку
Проведение кабелей телевизоров и другой техники под крышей — один из самых надежных способов спрятать их от детей и животных. И для создания такой системы не обязательно резать и полосовать. Вы можете выбрать один из следующих вариантов:
- Внешняя проводка с использованием негорючих защитных трубок (гофрированных трубок). Они подбираются под цвет крыши. И вы просто крепите их к потолку.
- Используйте потолочные плинтусы с вырезами для электрических кабелей. Самый быстрый и экономичный метод. Просто прикрепите плинтусы и проведите кабели к выходу. Оттуда проведите кабели к стене или спрячьте их в стене.
- Спрячьте кабели под подвесным потолком. Конструкция включает специальную раму, к которой могут крепиться кабели или кабельные каналы.
Общие рекомендации по монтажу трасс систем кондиционирования
Трассы систем кондиционирования следует прокладывать скрыто в бороздах, каналах и шахтах, лотках и на подвесах, при этом при скрытой прокладке должен быть обеспечен доступ к разъемным соединениям и арматуре путем устройства дверок и съемных щитов, на поверхности которых не должно быть острых выступов. Также при скрытой прокладке трубопроводов в местах расположения разборных соединений и арматуры следует предусматривать сервисные лючки или съемные щиты.
Вертикальные участки следует замоноличивать только в исключительных случаях. В основном их целесообразно размешать в каналах, нишах, бороздах, а также за декоративными панелями.
В любом случае скрытая прокладка медных трубопроводов должна производиться в кожухе (например, в гофрированных полиэтиленовых трубах). Применение гофрированных труб из ПВХ не допускается. До заделки мест прокладки трубопроводов необходимо выполнить исполнительную схему монтажа данного участка и провести гидравлические испытания.
Открытая прокладка медных труб допускается в местах, исключающих их механическое повреждение. Открытые участки можно закрывать декоративными элементами.
Прокладку трубопроводов через стены без гильз, надо сказать, наблюдать практически не приходится. Тем не менее напомним, что для прохода через строительные конструкции необходимо предусматривать гильзы (футляры), например из полиэтиленовых труб. Внутренний диаметр гильзы должен быть на 5–10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.
При монтаже медных труб следует использовать специально предназначенный для этого инструмент — вальцовку, трубогиб, пресс.
Выводы и полезное видео по теме
Правила прокладки трассы кондиционера, материалы и оборудование, необходимые для проведения работ:
Прокладка трассы кондиционера – очень важное мероприятие, так как от правильности выполнения работ во многом зависит производительность и долговечность эксплуатации климатического оборудования. Большую часть работ вполне возможно выполнить своими руками, для этого не требуется каких-либо особенных навыков и специального оборудования
Если пойти дальше, то можно самостоятельно провести опрессовку и заправку системы, но тут уже нужно тщательно продумать и определиться, стоит ли тратить средства на приобретение дополнительного оборудования или прибегнуть к услугам монтажников.
Но экономия средств и так будет очевидной, ведь прокладка трассы – достаточно дорогое мероприятие, особенно, если используется штробление и трубы прячутся в стены.
Хотите поделиться собственным опытом, полученным в ходе устройства трассы для кондиционера? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите комментарии, пожалуйста, в находящемся ниже блоке, размещайте фотоснимки и задавайте вопросы по теме статьи.
Новости МирТесен
Вывод дренажного шланга
- за потолком
- на втулке, кратчайший путь наружу
- на втулку так, чтобы трубы не были видны спереди.
Дренажный шланг может подходить к трубам только при условии непрерывного уклона, чтобы конденсат из кондиционера мог свободно стекать. Поэтому труба не может проходить выше крыши, так как вода не может течь вверх сама по себе. Можно установить насос, но безопаснее сделать отдельное отверстие для сливной трубы. На фотографии он обозначен белыми стрелками, а контур внутреннего блока обведен красным. Сливную трубу не обязательно выводить на улицу, ее можно направить к сливу в ванной комнате или на кухне. Подключение к дренажной системе должно осуществляться через стандартный сантехнический сифон или через специальный сифон для кондиционеров (с шаром), который мы предлагаем на продажу.
Многие кондиционеры сконструированы таким образом, что «естественная» дренажная труба может быть выведена на другую сторону. Если коммуникации встроены в стену, то допускается размещение сливной трубы в правом нижнем углу, а не в левом нижнем. Однако это относится только к шлангу — медные трубки для фреона выходят из стены только внизу слева, если смотреть на внутренний блок
Также важно знать, что уровень, с которого выходят шланги и дренажный шланг, находится в нижней части внутреннего блока. Это особенно актуально, если после ремонта крыша будет ниже
Подумайте, будет ли кондиционер прижат к новой крыше, и стоит ли заранее проложить трассу, чтобы опустить кондиционер.
