Основные этапы строительства
Сооружение зданий по каркасной технологии осуществляется в следующей последовательности:
- Формирование технического задания, в котором клиент определяет основные требования и пожелания к будущему объекту, его основные характеристики и функциональность.
- Формирование пакета проектной документации на основании ТЗ, результатов геологических исследований, требований нормативных документов РФ в сфере строительства.
- Согласование проектной документации с заказчиком, государственными контролирующими органами и получение разрешения на начало строительства.
- Закупка всех необходимых расходных материалов, доставка спецтехники, оборудования и персонала до места проведения работ, ограждение строительного участка.
- Разработка грунта и монтаж фундамента, который выполняют в соответствии с заранее утвержденным проектным решением.

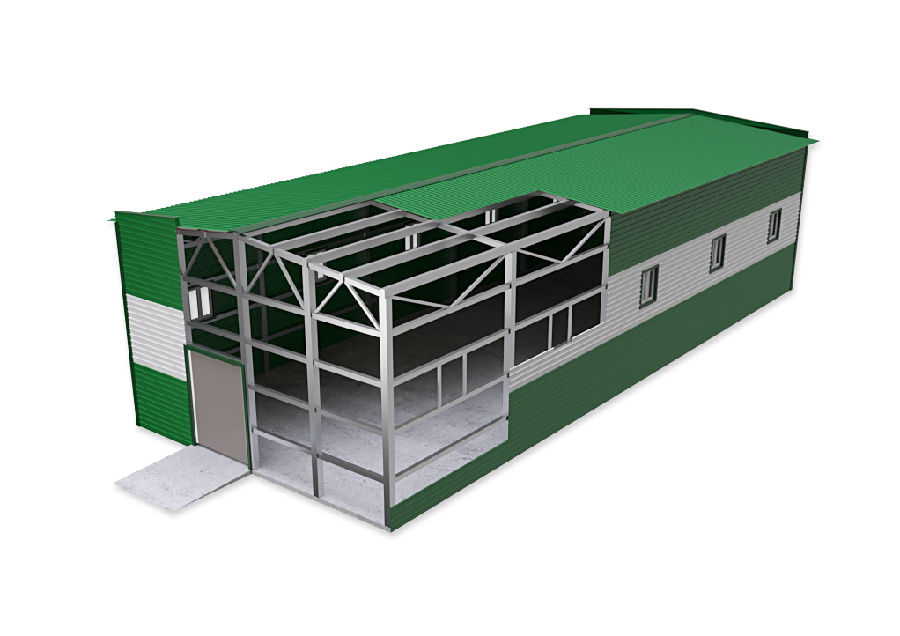

- Монтаж металлического каркаса из двутавровой балки, швеллеров и уголков, которые фиксируют между собой при помощи болтов или сварочного соединения. Металлокаркас жестко связывают с фундаментом, что обеспечивает его высокую прочность и стойкость к нагрузкам.
- Обшивка каркаса с помощью ограждающих конструкций в качестве которых используют сэндвич-панели или профлист. Первые используют для возведения утепленных объектов, вторые при отсутствии жестких требований к микроклимату внутри зданий.
- Обустройство полов и внутренних перекрытий, которые обеспечивают возможность зонирования пространства.
- Монтаж оконных и дверных проемов, отверстий под инженерные сети и системы.
- Установка технологического оборудования, его подключение к инженерным коммуникациям.
- Окончание строительных работ: предоставление исполнительной документации, передача объекта в эксплуатацию заказчику.
Ниже видео о некоторых этапах возведения здания из сэндвич-панелей в Санкт-Петербурге:
Фундамент для быстровозводимого цеха
Естественно, перед установкой здания необходимо произвести установку фундамента или не нужно? Выясняем как обстоит дело в случае здания из сэндвич-панелей?
Сооружения из сэндвич-панелей строятся на легких фундаментах. В связи с малым весом конструкции нагрузка на фундамент во много раз меньше, чем у традиционных помещений. Используется ленточный, мелкозаглубленный и свайный типы фундаментов.
- Суть ленточного – здание устанавливается на полосу из бетона, бутобетона или натурального камня,стоимость закладки такого фундамента невысока и составляет около 5 500 руб. за метр.
- Мелкозаглубленный – это промежуточный тип фундамента, требует проведения расчетов перед закладкой, но сочетает в себе свойства заглубленного типа.
- Лидер по использованию в строительстве быстровозводимых сооружений – буронабивные сваи, по стоимости они на 20% дешевле ленточного фундамента. Принцип заключается в расположении свай в точках наибольшей нагрузки.
Ангары и склады
Ангары и склады
Ангары и складские помещения, построенные по быстровозводимой технологии, бывают нескольких типов.
- Арочный ангар. Представляет собой сооружение полукруглой формы, опирающееся на стальные дуги (арки). Как правило, пролёты такого ангара не превышают 25 м.
- Шатровой ангар. Данный тип складского сооружения имеет двускатную кровлю и наклонные стены, сужающиеся кверху. Длина такого ангара не превышает 60 м.
- Полигональный ангар. В отличие от шатрового ангара стены этого типа быстровозводимых зданий являются вертикальными, что существенно увеличивает внутреннюю полезную площадь.
- Ангар с прямыми стенами. Представляет собой наиболее капитальное строение и практически не предъявляет ограничений по ширине, высоте и длине.
Порядок выполнения работ
Строительство быстровозводимой конструкции начинается также, как и здания традиционной постройки, с фундамента.
Так как каркасно-панельные объекты отличаются легкостью, можно использовать любой тип фундамента:
- Ленточный
- Монолитная плита
- Винтовые сваи
- Ростверк
Небольшие домики из сэндвич-панелей можно собирать на бетонных столбиках. Крупные ангары требуют полноценных фундаментов.

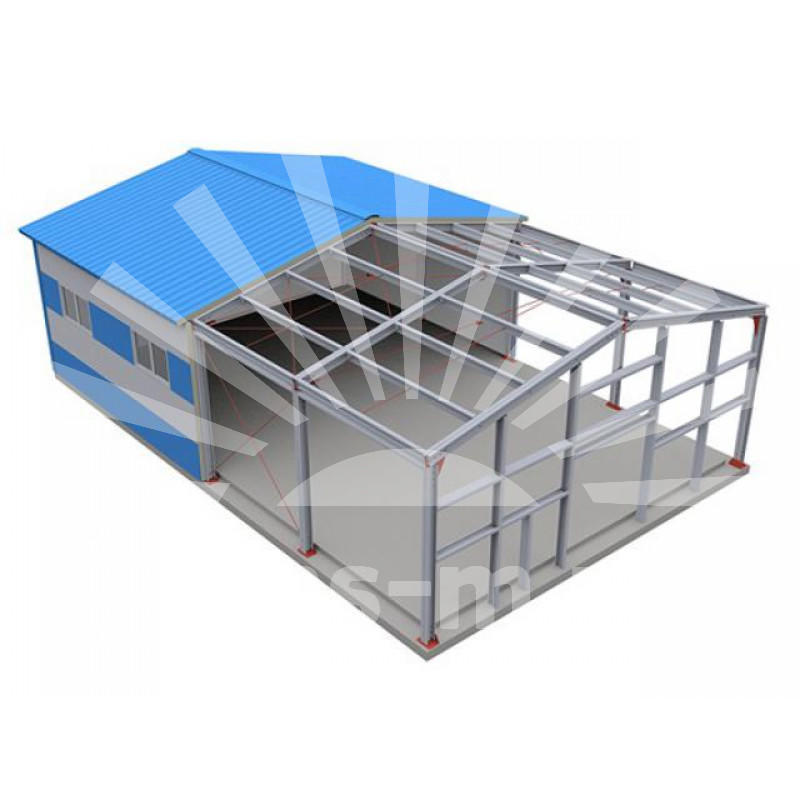

Каркас собирается из легких тонкопрофильных элементов при помощи болтовых соединений или саморезов.
По завершению этого этапа строительства по периметру конструкции закрепляются цокольные элементы. Их задача – обеспечить плотное прилегание к фундаменту и надежную гидроизоляцию.
После сборки каркаса для сэндвич-панелей можно приступать к их монтажу.
Особенности использования сэндвич-панелей
При помощи каркасного строительства можно воплотить в жизнь любой дизайн и создать оптимальные условия для работы оборудования и обслуживающего персонала. Кроме этого, с целью предотвращения развития коррозии все элементы металлического каркаса защищают при помощи лакокрасочного покрытия. В зависимости от функционального использования различают два типа сэндвич-панелей:
- При обустройстве кровли применяют кровельные сэндвич-панели, которые адаптированы для монтажа на крыше.
- В качестве ограждающих конструкций для стен применяют стеновые сэндвич-панели.
Кроме этого, для покрытия крыши могут использовать стальные профилированные листы, что значительно удешевляет строительство. Главными преимуществами сэндвич-панелей перед капитальными строительными материалами являются:
- Быстрый монтаж при малой трудоемкости выполнения этой операции.
- Привлекательный внешний вид сэндвич-панелей и высокий уровень защиты от всех негативных факторов влияния.
- Затраты на сооружение зданий из сэндвич-панелей значительно ниже от цены на строительство капитальных сооружений.
Гибкая планировка и масштабируемость
Преимуществом строительства производственных зданий из сэндвич-панелей является их гибкая планировка. Такие здания можно легко адаптировать под различные потребности производства, внеся изменения во внутреннюю планировку или увеличивая или уменьшая их площадь.
Для гибкой планировки зданий из сэндвич-панелей используются различные модульные системы. Это позволяет создавать различные конфигурации помещений, такие как открытые рабочие пространства, разделенные на отдельные зоны или кабинеты. Модульные системы также позволяют располагать помещения на разных уровнях, создавая несколько этажей в здании.
Гибкая планировка производственных зданий из сэндвич-панелей позволяет эффективно использовать имеющуюся площадь, размещая необходимые рабочие места и оборудование. Также это дает возможность быстро реагировать на изменения в производственных процессах, адаптируя здание под новые требования.
Кроме гибкой планировки, производственные здания из сэндвич-панелей обладают масштабируемостью. Это значит, что при необходимости их площадь можно увеличить или уменьшить. Это достигается путем добавления или удаления модулей или отдельных секций здания.
Масштабируемость сэндвич-панельных зданий особенно важна для компаний, которые планируют свое развитие и рост производства. В таких случаях можно начать с небольшого здания, которое в последующем можно будет легко расширить по мере необходимости. Это позволяет сэкономить время и средства на строительство нового здания.
В заключение, гибкая планировка и масштабируемость являются важными преимуществами производственных зданий из сэндвич-панелей. Они позволяют эффективно использовать площадь и адаптировать здание под изменения в производственных процессах. Кроме того, масштабируемость позволяет компаниям легко расширять свое производство, не строя новое здание с нуля.
Используемые стройматериалы
Для строительства быстровозводимых зданий используются следующие материалы:
- металлоконструкции – металлический каркас, на который монтируются стеновые и кровельные сэндвич-панели.
- стеновые сэндвич-панели – основная ограждающая конструкция здания, состоящая из двух листов оцинкованной стали и слоя утеплителя между ними;
- кровельные сэндвич-панели – ограждающая конструкция здания с дополнительными ребрами жесткости, для увеличения несущей способности.
- композитные сэндвич-панели – используются для облицовки вентилируемых фасадов, монтажа наружной рекламы и т.д.;
- фасонные элементы и крепеж – материалы для монтажа сэндвич-панелей на металлоконструкции, а также для защиты стыков и мест соединения стеновых и кровельных панелей на быстровозводимых зданиях;
- профилированный лист – легкий и прочный материал, который активно используется в строительных и облицовочных работах.
Стоимость строительства
Расчет сметы на возведение каркасных промышленных объектов выполняется с учетом индивидуальных требований каждого заказчика и учитывает следующие особенности:
- Конфигурация объекта: ширина, высота, длина, форма.
- Требования к толщине сэндвич-панелей (уровню тепло и звукоизоляции).
- Тип грунта на местности, где будет проводиться строительство.
- Сроки, выделенные на строительство.
- Удаленность объекта от крупных населенных пунктов.
В общем случае ориентировочная цена на строительство промышленных зданий из сэндвич-панелей будет составлять:
- Каркасное строительство от 25 000 руб. за квадратный метр.
- Подготовка проекта от 250 руб. за квадратный метр.
- Монтаж цоколя из литого бетона от 3 000 руб. за погонный метр.
Дополнительно получить информацию о расценках на услуги ГК СМК, можно с помощью онлайн калькулятора на официальном сайте. Точную сметную стоимость сможет озвучить наш менеджер, связаться с которым можно при помощи формы обратной связи или по контактному номеру телефона из раздела «Контакты». Обращайтесь в компанию СМК уже сегодня и обеспечьте себе выгодные условия договора строительства на быстровозводимые здания из сэндвич-панелей цена которого полностью соответствует рыночному уровню.
Звукоизоляция и шумоизоляция
Один из важных аспектов строительства производственных зданий из сэндвич-панелей — это обеспечение хорошей звукоизоляции и шумоизоляции. Это необходимо для предотвращения проникновения внешнего шума в помещение и осуществления внутренней звукоизоляции.
Звукоизоляция
Звукоизоляция — это способность материалов и конструкций не пропускать звуковую энергию из одного помещения в другое или извне внутрь помещения. В производственных зданиях, где часто используются мощные машины и оборудование, хорошая звукоизоляция особенно важна, чтобы предотвратить негативное воздействие шума на работников и соседние зоны.
Для достижения хорошей звукоизоляции в зданиях из сэндвич-панелей можно использовать несколько подходов:
- Выбор панелей с высоким коэффициентом звукоизоляции.
- Использование специальных звукоизоляционных материалов между панелями.
- Создание двойных стен и перегородок для усиления звукоизоляции.
- Установка звукоизоляционных дверей и окон.
Шумоизоляция
Шумоизоляция — это снижение уровня шума внутри помещения путем использования специальных материалов и технологий. Хорошая шумоизоляция особенно важна при работе с мощным оборудованием и интенсивном производственном процессе.
Для достижения эффективной шумоизоляции в зданиях из сэндвич-панелей можно применить следующие методы:
- Использование специальных звукоизоляционных материалов для стен и потолков.
- Применение звукоизоляционной обшивки на поверхности стен и потолков.
- Установка звукоизоляционных вставок в панели и перегородки.
- Применение акустических панелей или решеток для поглощения звука.
Хорошая звукоизоляция и шумоизоляция в производственных зданиях из сэндвич-панелей помогает создать комфортные условия работы, предотвратить перенос шума на другие зоны и улучшить безопасность и эффективность производственного процесса.
Фасад
Быстровозводимые модульные здания из сэндвич панелей или другие варианты строений могут иметь самые разные типы фасадов. Цены на стены без отделки — достаточно низки. Поэтому такое оформление сегодня имеют как торговые, так и варианты промышленных строений.
Если для возведения каркасных стен используется сэндвич панель с отделкой из металла и нет опасности повреждения его защитного покрытия — такой материал обладает достаточно эстетичным видом и может показать отличный срок службы.
Для панелей с использованием ОСП (деревосодержащих плит) — допускается самая разнообразная вторичная отделка фасада. Административные здания из сэндвич панелей такого типа могут покрываться штукатуркой, окрашиваться, оформляться при помощи искусственного или натурального камня. Стоит особо отметить два важных момента:
- при выборе недорогих материалов, в которых утеплителем выступает пенополистирол, а отделкой ОСП — степень огнестойкости здания из сэндвич панелей снижается;
- необходим тщательный расчет стоимости, так как вторичная отделка фасада может потребовать значительного вложения средств. В отдельных случаях рассматривается возможность найма отдельного подрядчика для производства работ.
Не стоит забывать и о такой эффективной технологии сохранения тепла, как вентилируемые фасады. Конструкциями такого типа могут оформляться любые здания из сэндвич панелей. При этом можно придать стенам роскошный и аристократичный внешний вид.

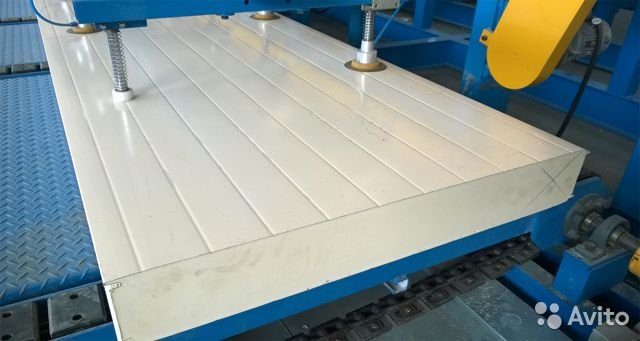

Оборудование для производства сэндвич панелей
Выбор оборудования обусловлен видом сэндвич панелей. Опытные предприниматели рекомендуют начинать дело с производства одного-двух самых востребованных изделий. К таковым относятся стальные оцинкованные панели с сердцевиной из минеральной ваты. Для их производства понадобится следующее оборудование:
- барабан для размотки рулонов;
- режущий и формовочный станки;
- устройство для нанесения защитной пленки на металлические листы;
- фрезер для вырезки замковых шипов и пазов;
- станок для профилирования стальных листов;
- клеевое и прессовальное оборудование;
- столы для сборки и приема готовых конструкций;
- погрузчик и кран-балка;
- линия упаковки готовых сэндвич панелей.
При полуавтоматическом производстве понадобится также дополнительный ручной инструмент.
Устройство (пол, стены, утеплитель)

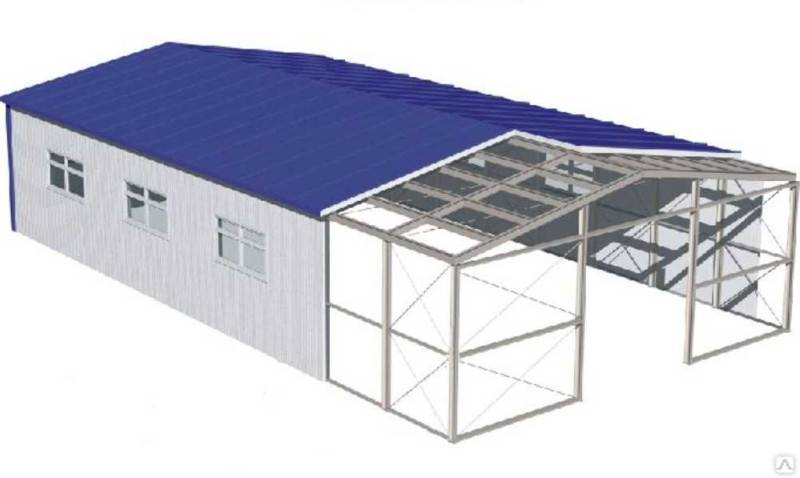

Быстровозводимые здания из сэндвич панелей строятся на основе металлокаркаса. Он является прочностным скелетом всего сооружения. Согласно законам Российской Федерации, этажность быстровозводимых зданий из сэндвич панелей не может быть выше 2.5.
Полы первого этажа обычно сооружаются на грунте. Вариантов конструкции может быть несколько. Для пола со значительной нагрузкой, когда постройка будет использоваться как зона, куда может заезжать грузовая техника — сооружается сплошная бетонная подушка. Для магазинов и других строений, где нагрузка на пол находится на среднем уровне, может создаваться классическая конструкция на лагах или опирающаяся на элементы каркасных перекрытий.
Сборка стен, если возводится объект производственного назначения или офисное здание из сэндвич панелей — производится по простой схеме. Элементы обшивки крепятся непосредственно к металлокаркасу. Степень термоизоляции производственных или офисных зданий зависит от характеристик сэндвич панелей. Для строения, расположенного в том или ином климатическом поясе — рекомендуется выбирать соответствующий тип утеплителя конструкционных элементов.
Способы укладки сэндвич-панелей
Существует два способа укладки сэндвич-панелей:
- горизонтальный;
- вертикальный.
При горизонтальном монтаже облицовка сэндвич-панелями начинается с установки первого ряда плит на цоколь здания. Облицовочные конструкции должны быть сориентированы таким образом, чтобы паз плиты (элемент замка) был снизу. В противном случае в замки будет затекать вода.
При вертикальной установке монтаж сэндвич-панелей начинается с угла здания (любого). Нижний ряд панелей так же, как и при горизонтальной установке, опирается на цоколь. Места стыка с цоколем можно проложить утеплителем. Вертикальность панелей в обязательном порядке периодически контролируется строительным отвесом.
Пазы замков перед стыковкой соседних панелей предварительно смазывается герметиком. Правильная стыковка плит имеет плотные швы, уплотнительные элементы не деформируются.
Правильный монтаж стыка сэндвич-панелей
Преимущества быстровозводимых зданий
Быстровозводимое строительство промышленных зданий из сэндвич-панелей характеризуется наличием многочисленных преимуществ:
- Строительство промышленных зданий из каркаса с обшивкой сэндвич-панелями осуществляется в кратчайшие сроки.
- Возможность выполнять строительно-монтажные работы в любое время года, независимо температуры и влажности окружающего воздуха.
- Стоимость строительства производственного цеха по каркасной технологии существенно дешевле капитальных объектов.
- Быстровозводимые каркасные здания с обшивкой из сэндвич-панелей полностью отвечают самым жестким требованиям всех законодательных актов РФ, относительно строительных материалов.
- Высокий уровень устойчивости к влиянию вредных факторов окружающей среды.
Устойчивость к воздействию окружающей среды
При строительстве производственных зданий из сэндвич-панелей следует обратить внимание на их устойчивость к воздействию окружающей среды. Это важный фактор, который может оказать влияние на долговечность и надежность здания
Устойчивость к влаге и воде
Сэндвич-панели обладают высокой устойчивостью к влажности и воде благодаря своей конструкции. Центральный слой панели часто состоит из материала, который не впитывает влагу, а наружные слои имеют гидроизоляционное покрытие. Это позволяет панелям сохранять свои качества даже при длительном воздействии влаги.
Устойчивость к температурным перепадам
Сэндвич-панели обеспечивают хорошую теплоизоляцию и могут выдерживать значительные температурные перепады. Они способны сохранять оптимальный микроклимат внутри здания и защищать от влияния внешних температурных воздействий.
Устойчивость к химическим веществам
При выборе материалов для сэндвич-панелей следует учитывать их устойчивость к химическим веществам, таким как кислоты, щелочи и другие агрессивные среды. В зависимости от предназначения производственного здания, может потребоваться выбор особых материалов с повышенной химической устойчивостью.
Устойчивость к ультрафиолетовому излучению
Если производственное здание будет находиться на открытой местности, то следует учесть его устойчивость к ультрафиолетовому излучению. Поверхность сэндвич-панелей может быть покрыта защитными слоями, которые предотвращают выгорание и деградацию материала под воздействием солнечных лучей.
Устойчивость к механическим воздействиям
Сэндвич-панели обладают высокой прочностью и устойчивостью к механическим воздействиям, таким как удары, вибрации и нагрузки. Они могут использоваться в зданиях с повышенными требованиями к прочности, например, в промышленных и складских помещениях.
Все эти факторы следует учитывать при выборе и проектировании производственных зданий из сэндвич-панелей, чтобы обеспечить их устойчивость к воздействию окружающей среды и обеспечить долговечность и надежность конструкции.
Экономичность и быстрота монтажа
Строительство производственных зданий с использованием сэндвич-панелей имеет ряд преимуществ, включая экономичность и быстроту монтажа. Панели изготавливаются заранее в заводских условиях, что позволяет сэкономить время и средства на строительстве.
Экономичность
Сэндвич-панели представляют собой конструкцию из несущей стальной рамы и слоев теплоизолирующего материала, обычно пенополиуретана. Такая конструкция обладает высокой прочностью при небольшом весе, что позволяет снизить затраты на фундамент и уменьшить общую стоимость строительства. Кроме того, использование сэндвич-панелей позволяет сэкономить на материалах для отделки стен и кровли, так как панели выполняют функцию и стен, и крыши.
Быстрота монтажа
Монтаж производственных зданий из сэндвич-панелей происходит значительно быстрее, чем при использовании других конструкций. Так как панели уже изготовлены заранее, для их установки требуется лишь собрать их вместе. Специалистам на монтаж уходит гораздо меньше времени, чем на возведение здания вручную. Благодаря быстрому монтажу сокращается общий срок строительства, что позволяет владельцам производственных предприятий начать выпуск продукции в кратчайшие сроки.
Таким образом, экономичность и быстрота монтажа производственных зданий из сэндвич-панелей делают их привлекательным выбором для различных предприятий. Это позволяет сэкономить средства на строительстве и начать работу на новом производстве как можно скорее.
Конструктивные особенности промышленных зданий
Строительство производственных помещений из сэндвич-панелей – самый распространенный в России вариант для обустройства заводов (мусоросжигательных, автомобильных и пр.), фабрик, цехов, ангаров и складов. Конструкция подобных объектов включает следующие основные элементы:
- Фундамент. Конструктивная часть здания, которая расположена в грунте и предназначена для ограничения подвижности наземной конструкции. В настоящее время широко используют ленточный, столбчатый, монолитный, свайный и винтовой фундамент, которые различаются конструктивными особенностями, ценой и эксплуатационными характеристиками.
- Ограждающие конструкции. Наземная часть сооружения, которая представляет собой стеновые и кровельные сэндвич-панели определенной толщины и цвета. Быстровозводимые здания из металлоконструкций могут комплектоваться профлистами в качестве материала для стен и кровли. Этот вариант подходит для «холодных» объектов, где нет жестких требований к микроклимату внутри помещений.
- Каркас. Наземная несущая часть здания, которая состоит из металлического профиля, балок, двутавровых балок и других металлических элементов. Для фиксации всех составляющих каркаса в монолитную конструкцию применяют сварочное (неразъемное) или болтовое соединение.
- Внутренние перекрытия. Эти компоненты выполняют функцию зонирования, что позволяет отделить производственные цеха от административных и бытовых помещений.
- Полы. Выполняют из монолитного бетона, что обеспечивает им высокую степень механической прочности, возможность переносить высокие нагрузки.
Быстровозводимые конструкции являются оптимальным решением для быстрого монтажа производственных предприятий любого профиля деятельности.
Виды и размеры
Благодаря современным технологиям, размеры быстровозводимого здания могут быть самыми разнообразными. Сэндвич панели позволяют возведение:
- промышленные здания для ведения основной производственной деятельности;
- логистические комплексы, не только склады, но и пункты отпуска товаров и приемки сырья;
- производственные здания для пунктов технического обслуживания специальной техники;
- здания автосервиса из сэндвич панелей;
- разнообразных модульных сооружений (частично или полностью разборные конструкции);
- моек для автотранспорта и многого другого.
Нельзя не упомянуть строительство готовых зданий и сооружений, целиком и полностью решающих определенный круг задач. К ним стоит отнести возведение магазина из сэндвич панелей, здесь же — сборка огромных торговых и развлекательных центров. Нельзя не оценить по достоинству строительство зданий для нужд сельского хозяйства, самый простой пример — ангары для складирования зерна и других культур для предварительной просушки.
Подведем итоги

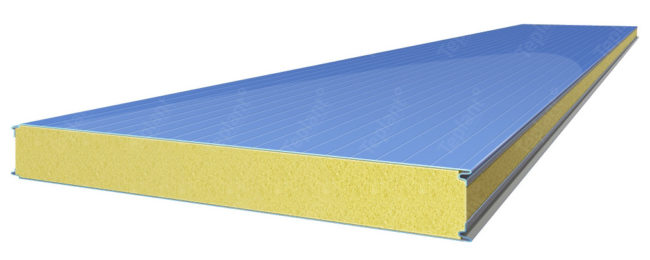

Сэндвич-панели состоят из двух металлических листов, которые образуют внешние слои, и теплоизоляционного материала между ними, такого как пенополиуретан, пенополистирол или минеральная вата. Эта конструкция позволяет снизить потребление энергии на отопление и создать комфортный внутренний микроклимат.
Особенности монтажа зданий из сэндвич-панелей:
1. Подготовительные работы. Перед монтажом необходимо подготовить основание, на котором будет устанавливаться здание. Обычно это железобетонные или кирпичные основания. Также необходимо удалить защитную пленку с панелей, чтобы обеспечить хорошую адгезию с основанием.
2. Установка опор и проемов. Перед установкой сэндвич-панелей необходимо установить опоры и проемы для дверей и окон. Опоры могут быть выполнены из металла или железобетона. Проемы создаются согласно проекту и документации.
3. Монтаж панелей. Панели монтируются горизонтально с помощью болтов, заклепок или шурупов, в зависимости от выбранной технологии и дизайна здания
Важно обеспечить правильную последовательность и стыковку панелей для обеспечения герметичности и прочности конструкции.
4. Установка перегородок и перекрытий
Для создания внутренних помещений устанавливаются перегородки из сэндвич-панелей. Перекрытия наружных частей здания обычно выполняются с использованием балок или ферм.
5. Отделка и облицовка. После монтажа панелей можно провести отделку фасадов и внутренних помещений. Для этого можно использовать различные материалы, такие как керамическая плитка, обшивка из дерева или панели фасадного облицовочного материала.
Основные преимущества строительства зданий из сэндвич-панелей включают:
- Быстроту монтажа, благодаря предварительному изготовлению и заводской обработке панелей.
- Высокую энергоэффективность и теплоизоляцию, что позволяет снизить затраты на отопление и кондиционирование.
- Прочность и устойчивость к внешним воздействиям, что обеспечивает долговечность и надежность здания.
- Возможность применения в различных типах зданий, будь то малоэтажные строения, склады или ангары.
Однако при монтаже и использовании сэндвич-панелей необходимо соблюдать определенные правила и рекомендации, чтобы обеспечить герметичность конструкции и избежать деформаций
Важно также проводить регулярные инспекции и обслуживание для предотвращения возможных повреждений и коррозии.
Строительство зданий из сэндвич-панелей является одной из самых популярных технологий в современном строительстве. Сэндвич-панели обладают рядом преимуществ перед традиционными материалами, такими как кирпич и бетон
Однако, при монтаже зданий из сэндвич-панелей необходимо учитывать ряд особенностей, чтобы обеспечить максимальную прочность и долговечность конструкции. Они могут не подходить для каждого типа здания, но в целом, сэндвич-панели являются привлекательным и экономически эффективным вариантом для строительства как жилых, так и коммерческих объектов.
