Кондиционер для приточно-вытяжной вентиляции

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

• основной выключатель, который отключает и приточку и кондиционер.
• отдельный выключатель на кондиционер
• отдельный выключатель на калорифер
• маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
• маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

• приточка гонит воздух в обход канального кондиционера
• скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
• воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
• расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

• приточка гонит воздух в канальный кондиционер
• кондиционер дополнительно забирает воздух из квартиры
• скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
• кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
• воздух из решетки распространяется на всю комнату.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• расход электричества за ночь — 5 кВт/час
• Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
• Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

• 60 м3 и терминальной скорости потока 0,1 м/с

• 120 м3 и терминальной скорости потока 0,2 м/с

• 250 м3 и терминальной скорости потока 0,3 м/с

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

• Внутренний;
• Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

Наружный блок

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

1. Свежий воздух в любое время года;
2. Качественная очистка воздуха;
3. Работа в режиме кондиционирования и вентилирования;
4. Легкость в управлении;
5. Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Как работает режим вентилирования «Fan»и для чего он нужен

После включения вентилирования «Fan» в устройстве задействуется так называемый «вал» (он же вентилятор, он же барабан с лопастями), расположенный во внутреннем блоке. Воздух забирается из комнаты, фильтруется и снова подается в помещение. При этом разные по температуре слои воздуха перемешиваются и вся комната (квартира) имеет равномерный «градус». Это удобно когда, например, в сан узлах прохладнее, чем в жилых комнатах (или наоборот).

Так же опция актуальна когда, например, человек болеет – поток воздуха комнатной температуры может его освежить. Холодный же поток может только навредить. При наличии маленьких детей эта функция так же может спасти. Зная, что значит режим вентиляции в кондиционерах, проще разобраться, как и когда ей пользоваться. Режим включают в следующих случаях:

• когда в помещении застоялся воздух – чувствуется, что рядом с батареями воздух горячий, а в коридоры не доходит тепло (или холод в зависимости от потребностей). У пола собрался холодный воздух, а у потолка более теплый, для комфорта человека температуру лучше выровнять;
• в комнате присутствует неприятный запах или сырость – устраняется включением вала. При этом воздух прогоняется через имеющиеся фильтры (угольные, катехиновые, плазменные, бактерицидные и другие);
• когда в комнате оптимальная температура и просто хочется побыть под потоком воздуха (не холодного и не горячего);
• в помещении находятся больные люди или маленькие дети, которым холодный воздух противопоказан, а поток комнатной температуры не навредит.

Виды

От состава применяемого хладагента различают фреоновый и водяной.

• Фреоновый представляет из себя разновидность теплообменника, находящегося в приточной вентиляционной системе. Он состоит из ряда медных труб, с алюминиевыми оребрениями. Оборудование предназначено для охлаждения помещений при помощи фреона. В теплообменнике происходит сжимание фреона, что приводит к работе конденсаторно-компрессорного блока. Выбирают необходимый охладитель по определенным характеристикам: объем расходов воздуха, учет параметров, как расчетных, так и требуемых.
• Другая разновидность — водяной. Хладагентами выступают вода, иногда вода с добавлением гликоля. Система имеет возможность как охлаждать воздушные массы, так и осушать. Рекомендовано к использованию в холодильных установках. Охладители на воде состоят из тех же медных трубок и алюминиевых пластин, что фреоновые. Используются канальные водяные охладители с 2-мя видами сечения: круглым и прямоугольным.

Вариант №1 — сотовый увлажнитель

Сотовые увлажнители реализуют процесс адиабатного увлажнения воздуха в холодный период года. Так же они могут быть использованы в теплый период года
для снижения нагрузки на систему кондиционирования, так как в них реализуется прямое и косвенное охлаждение воздуха.

Сотовый увлажнитель состоит из следующих основных элементов:

• кассеты сотового увлажнителя;
• коллектор с форсунками;
• системы налива и слива;
• насос;
• автоматика;
• корпус из нержавеющей стали.

Сотовый увлажнитель выглядит следующим образом (монтируется в вентиляционной установке или вентиляционном канале):

Принцип действия таких увлажнителей основан на контактном методе, т. е. контакт воздуха и жидкости достигается смачиванием поверхности увлажнителя при
его орошении. Воздух проходит через соты увлажнителя и контактирует с влагой, которая пропитывает пористую поверхность насадки. Этим и достигается процесс
увлажнения воздуха.

Схема работы адиабатического сотового увлажнителя

Одновременно с увлажнением происходит процесс поглощения теплоты воздуха при испарении влаги с поверхности сот. Для компенсации потерь тепла приточного
воздуха после увлажнителя в холодный период года необходимо воздух повторно нагреть, т. е. осуществить второй нагрев (первый нагрев осуществляется в основном калорифере вентиляционный установки, и он уже установлен на объекте).

Так же второй подогрев необходим для реализации системы управления влажностью по методу «точки росы». Этот метод заключается в воздействии на водяной
регулирующий клапан или блок управления электрического воздухонагревателя и позволяет достигать точности поддержания относительной влажности в канале
приточного воздуха на уровне ±1–2%.

Основные преимущества сотового увлажнителя

• Малое энергопотребление (энергия тратится только на работу насоса — 50–270 Вт).
• Высокое значение коэффициента эффективности процесса тепломассообмена.
• Компактная конструкция и малые размеры, так как нет капель воды и нет необходимости в камере для испарения капель.
• Малое аэродинамическое сопротивление.
• Более высокие допустимые скорости воздуха.
• Простое техническое обслуживание.
• Оборудование можно использовать без водоподготовки (в зависимости от качества воды).
• Очищает воздух от запахов и грязи (грязь оседает на сотах, а потом сливается в поддон).

Основные недостатки сотового увлажнителя

• Возможность образования в поддоне микроорганизмов (при регулярном обслуживании риск исключается и это подтверждается сертификатом).
• Высокое сопротивление воздуха, возникающее в камере увлажнения.

Типы фильтров для вентиляции

 Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения	Фильтры G
Средняя и мелкая пыль	Фильтры F
Мельчайшие загрязнения, PM2.5	Фильтры НЕРА
Пыльца и споры плесени	Фильтры F
Запахи и вредные газы	Фильтры АК

Недостатки

К недостаткам относятся только нюансы, которые связаны с монтажом данного устройства.

Уменьшение высоты потолков

Поскольку канальный кондиционер устанавливается в полость над подшивным потолком, то это потребует уменьшения высоты капитального потолка на 15-40 см. в зависимости от модели.

Сложный монтаж и подключение

Монтаж и последующие подключение системы лучше доверить квалифицированным специалистам, так как при самостоятельной работе могут быть совершены серьезные промахи. Они в любом случае скажутся на эффективности использования устройства. При выборе установки также следует положиться на мнение профессионалов, способных выполнить правильный расчет и последующий подбор.

Отсутствие индивидуальной регулировки температуры

Нельзя регулировать температуру индивидуально для каждого помещения, так как параметры задаются во внутреннем блоке, а распределение осуществляется через систему воздуховодов.

Кроме того, следует отметить, что данные установки имеют высокую стоимость.

Данная статья открыла нюансы, которыми следует руководствоваться при выборе канального кондиционера. Представленные преимущества и недостатки, правила монтажа и описание технических параметров формируют точное представление о том, что такое канальный кондиционер и как применить его с максимальной эффективностью.

Не путаем режим «Fan» и кнопки регулировки скорости «Fan»

Режим «Fan» на кондиционере не выполняет функций по нагреву или охлаждению помещения. Он просто создает воздушный поток, как вентилятор. Этот самый вентилятор имеет несколько скоростей вращения. Поэтому на кондиционерах необходимо различать:

1. Режим «fan», который обозначается на дисплее пульта надписью «fan» или значком в виде вентилятора. Переключаются режимы кнопкой «mode»;
2. Кнопку регулировки скорости вентилятора, которая НА ВСЕХ КОНДИЦИОНЕРАХ так же подписана «Fan» или «Fan Speed» или «Speed». С помощью нее изменяется скорость работы вентилятора:

Кнопка скорости вращения не включает сам режим вентилирования!

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

• Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:

  • умеет управлять моим вентилятором по сигналу 1-10 В
  • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
  • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
  • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.

• Водяной калорифер Systemair VBC 200-2

• Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В

• Рециркуляционный насоса для малого контура

Параметры системы отопления:

• Давление в системе отопления 6-10 Атм
• Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

• так выглядят электрический и водяной калориферы

• щиток автоматики

• смесительный узел

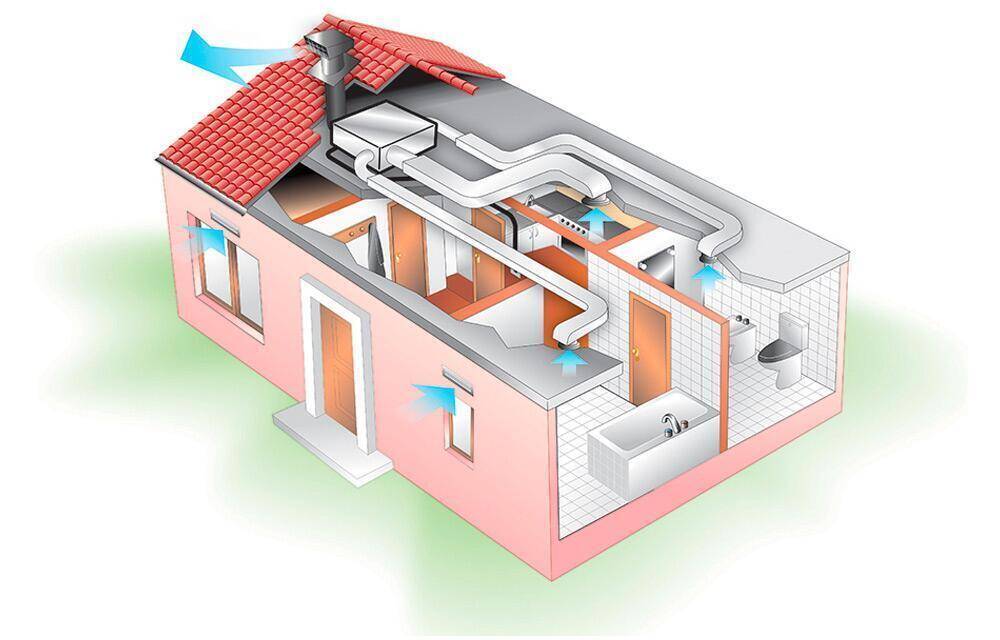

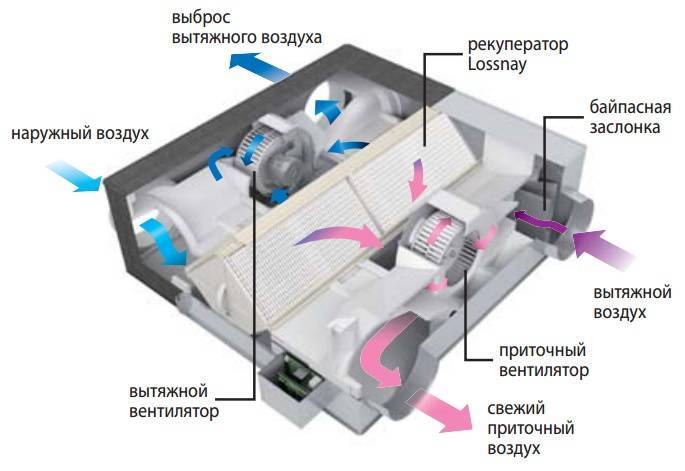

Приточная вентиляция как альтернатива кондиционера с притоком воздуха

Альтернативным вариантом установки кондиционера с притоком воздуха является монтаж приточной вентиляции.
Сама по себе вентиляция бывает разных видов:

• Приточная (подает свежий воздух с улицы в дом, отработанный не удаляется)
• Вытяжная (происходит только удаление воздуха из помещения)
• Смешанная или приточно-вытяжная (работает за счет образования встречных потоков, по которым поступает свежий воздух и удаляется старый)

Первый тип может использоваться, если уже есть своя вытяжная вентиляция (принудительная или естественная).
Второй тип – не используются в помещениях, где необходимо постоянное обновление воздуха. Приточно-вытяжная вентиляция является наиболее эффективной и предпочтительной для квартиры и дома.

Также они могут быть локальными (для конкретного помещения) и центральные (для нескольких помещений).

• https://zen.yandex.ru/media/id/5e4e83a0b38ee002b5fc11f6/splitsistemy-s-rejimom-pritochnoi-ventiliacii-5ebc0d356f769b4f23218d3f
• https://stroy-podskazka.ru/kondicionery/s-pritochnoj-ventilyaciej/
• https://sovet-ingenera.com/vent/cond/kondicioner-s-pritokom-svezhego-vozduxa.html
• https://dantex.ru/articles/konditsioner-s-pritokom-svezhego-vozdukha/

Подбор ККБ с On/Off компрессорами наружных блоков

Для начала опишем неправильную, но наиболее часто встречающуюся методику подбора ККБ и испарителя для прямоточных приточных установок.

Пример 1

1. В качестве исходных данных нам необходимо знать расход воздуха приточной установки. Зададим, например, 4500 м³/ч.

2. Приточная установка прямоточная, то есть без рециркуляции, работает на 100 % наружном воздухе.

3. Определим район строительства, например, город Москва. Расчётные параметры наружного воздуха: температура +28 °C и влажность 45 %. Их принимаем за начальные параметры воздуха на входе в испаритель приточной системы. Иногда параметры воздуха принимают «с запасом» и задают +30 °C или даже +32 °C.

4. Установим необходимые параметры воздуха на выходе из приточной системы, то есть на входе в помещение. Часто их задают на 5–10 °C ниже, чем требуемая температура воздуха в помещении. Например, +15 °C или даже +10 °C. Мы остановимся на среднем значении +13 °C.

5. Далее с помощью i–d-диаграммы строим процесс охлаждения воздуха в охладителе приточной установки (рис. 2). Определяем необходимый расход холода в заданных условиях. В нашем варианте требуемый расход холода составит 33,4 кВт.

6. Подбираем ККБ по требуемому расходу холода 33,4 кВт. В линейке компрессорно-конденсаторных блоков имеются ближайшие бóльшая и меньшая модели, например, на 28 и на 35 кВт холода.

7. Принимаем большую модель с запасом на 35 кВт (рис. 2).

А теперь расскажем, что будет происходить на объекте при совместной работе приточной установки и ККБ, подобранного нами по вышеописанной методике.

Вариант №4 — увлажнитель с водяным распылением

Увлажнители с водяным распылением реализуют процесс адиабатного увлажнения воздуха в холодный период года.

Этот увлажнитель выглядит следующим образом:

Увлажнитель с водяным распылением монтируется на стене рядом с вентиляционной установкой. Рампа с распылительными коллекторами монтируется в
воздуховод:

Увлажнитель состоит из следующих основных элементов:

• двухсекционный шкаф управления (электрическая часть и гидравлическая часть);
• распределительные коллекторы с форсунками;
• трубопроводы.

Принцип действия таких увлажнителей основан на распылении воды под высоким давлением через форсунки с очень малым выходным отверстием.

Фото секции вентиляционной установки увлажнителя с водяным распылением

В шкафу управления (гидравлическая часть) устанавливается поршневой насос высокого давления, который и создает высокое давление воды перед форсунками.

Состав системы и схема работы увлажнителя с водяным распылением

Так как одновременно с увлажнением происходит процесс поглощения теплоты у воздуха, то воздух необходимо повторно нагреть, то есть осуществить второй нагрев (первый нагрев осуществляется в основном калорифере вентиляционный установки, и он уже установлен на объекте).

Поддержание заданной относительной влажности в канале приточного воздуха осуществляется изменением количества оборотов насоса высокого давления и
отключением части распределительных коллекторов. Точность поддержания значения влажности в этой системе составляет ±5%.

Основные преимущества увлажнителей с водяным распылением

• Реализуется управляемый процесс адиабатного увлажнения, обеспечивающий экономию воды и электроэнергии.
• Не используется сжатый воздух.
• Высокое качество обрабатываемого воздуха, исключено образование микроорганизмов.
• Низкое энергопотребление.
• Низкие потери давления.

Основные недостатки увлажнителей с водяным распылением

• Высокое давление воды, специальные требования к системе трубопроводов.
• Высокая стоимость обслуживания.
• Высокий износ основных элементов.

Приточная вентиляция

• Input power — 115 W
• Input current — 0.874 A
• Air flow — max 979 m?/h
• Motor type — EC

Как я выбирал вентилятор:

• номинальный поток на квартиру планируется 200 м3 до 400 м3
• потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
• общие потери на сети составляли около 150 Па
• итого мне нужно 400 м3 при внешнем давлении 400 Па

Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.

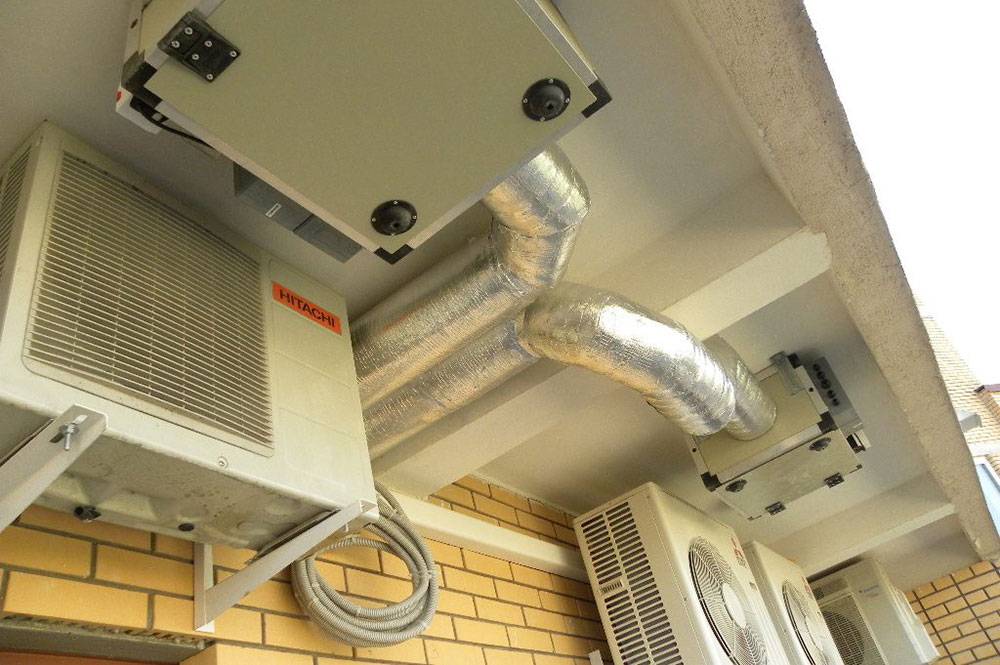

Фото монтажа:

• перед вентилятором стоит фильтр грубой очистки и шумоглушитель
• после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
• далее стоит канальный подогреватель и еще один шумоглушитель
• в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Советы по выбору кондиционера с приточной вентиляцией

В первую очередь при выборе систему кондиционирования с приточной вентиляцией, стоит оценить условия в помещении, где вы собираетесь устанавливать кондиционер. Если здание оборудовано хорошей вентиляцией, которая эффективно обеспечивает воздухообмен, то дополнительно тратиться на приточное устройство необязательно.

Оцените и размеры помещения. На высоких потолках можно разместить кассетные кондиционеры, которые не будут занимать свободное место. А при помощи подвесной конструкции вы сможете замаскировать внутренние блоки. При низких потолках лучше выбрать модели с настенными или напольными блоками. Если помещение имеет большую площадь, следует выбрать мощный кондиционер, например колонного типа.

Финансовый вопрос, конечно, всегда остается одним из самых важных для наших соотечественников. На стоимость моделей влияет не только их мощность, но и наличие дополнительных функций. Поэтому, чтобы не переплачивать, определитесь заранее, что именно вам требуется, а без каких возможностей вы сможете обойтись.

На сегодняшний день кондиционеры уже имеются почти во всех офисах и во многих квартирах. Разнообразие моделей позволяет подобрать устройство, подходящее как под условия эксплуатации, так и по стоимости.

Разводка воздуховодов

Например:

• при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
• при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
• при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
• при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Режим «Fan», перевод на русский в кондиционере

Среди переключателей кондиционера можно найти опцию «fan speed». Если перевести это слово на русский, мы получим «скорость вентилятора». Функция также может именоваться просто как «fan», что равносильно слову «вентилятор». При выборе этого режима можно менять скорость вращения вентилей в агрегате. Если увеличить скорость вращения, кондиционер будет быстрее охлаждать и обогревать помещение. Вентилятор часто меняет скорость вращения, так как его работа автоматизирована. Скорость рассчитывается из разницы между заданной температурой и температурой в комнате. Скорость можно зафиксировать именно с помощью кнопки с обозначением «fan». Как правило, выбрать можно три или четыре скорости вращения.

«Fan» обозначается символом вентилятора.
