ТОП-4 расширительных баков для отопления от 8 до 100 л

Блиц-советы

Объем бачка подбирают таким образом, чтобы он составлял минимум 10% от общего количества теплоносителя в системе отопления

Его можно рассчитывать, принимая во внимание большое количество других факторов, однако в подавляющем большинстве случаев данные показатели не играют никакой роли;

Мембранный отопительный бак дополнительно оснащен ниппелем, через который в случае необходимости можно накачать нужное количество воздуха;

При монтировании системы отопления расширительный бачок закрытого типа устанавливают таким образом, что теплоноситель в него заходил сверху. В данном случае в ту часть, где должна быть жидкость, воздух никогда не попадет;

Если происходит регулярное срабатывание предохранительного клапана, то это должно стать сигналом, что объем был рассчитан с меньшей погрешностью

Для того, чтобы не допустить подобного дефекта бачок можно заменить на изделие с большим объемом или же параллельно установить еще одну такую же конструкцию;

Большинство отопительных котлов, работающих как на жидком топливе, так и на газе или электричестве, зачастую имеют в своей конструкции циркуляционный насос и расширительный бачок. Чтобы не допустить лишних финансовых затрат, необходимо предварительно удостовериться, что это нужно;

Индивидуальные системы отопления очень часто имеют проблему, связанную с закипанием расширительного бачка. Она связана с тем, что теплоноситель либо слабо циркулирует по системе, либо же вовсе не перемещается. От этого дефекта избавляются либо путем нового монтирования всей системы отопления, либо за счет установки циркуляционного насоса.

Техническое обслуживание и эксплуатация расширительного бака

Эксплуатация такого бачка несложная. Нужно периодически осматривать емкость, подходящие к ней шланги, трубы, патрубки. Обязательно следить за уровнем жидкости в гидробаке. При чрезмерном  снижении ее  уровня  в систему попадет  воздух,  возникнет воздушная пробка  и  работа отопления нарушится.

Расширительный бак для открытой системы отопления обойдется недорого, при этом устройство исключает гидроудары, поломки и другие технические проблемы. Для его изготовления и монтажа не требуются особые профессиональные навыки, поэтому такую емкость можно сделать и установить своими руками.

Принцип действия расширительного бака

Принцип действия компенсирующего устройства прост, в нем нет никаких сложных технических решений. Однако малейшая ошибка в расчете может повлечь за собой выход из строя отопительной системы в целом.

Внутреннее пространство бака разделено на две части эластичной мембраной. Верхняя полость называется воздушной – в нее закачивается воздух. Цель этой операции – создать начальное давление в емкости. Вода из системы подается в нижнюю полость. Как только мембрана займет устойчивое положение – ляжет на поверхность жидкости, система может считаться готовой к работе.

Принцип работы закрытого расширительного бака

Разогретый теплоноситель расширяется, и его избыток поступает в бак, смещая мембрану в сторону воздушной камеры. Как только вода начинает остывать, мембрана под давлением воздуха возвращается в исходное положение, поддерживая тем самым заданное давление в системе отопления.

Слишком большой расширительный бак не в состоянии создать нужнее давление в системе. Недостаточная вместимость компенсирующего устройства не позволит принять весь избыток расширенной воды.

Поэтому так важно правильно рассчитать оптимальный объем этого важного элемента автономной отопительной системы

Как рассчитать параметры расширительного бачка

Для корректной работы теплосистемы нужно рассчитать объем устанавливаемого гидробака. Тогда теплоносителю всегда будет хватать места внутри емкости. Давление в расширительном бачке отопления здесь не играет роли, поэтому его рассчитывать не потребуется.

Вначале нужно рассчитать общий объем теплоносителя. Для  этого надо просуммировать объем всех элементов теплосистемы или воспользоваться упрощенным расчетом, основанным на мощности котла. Считается, что на каждый киловатт мощности требуется 15 л теплоносителя. Показатели котлоагрегата указаны в его паспорте.

Вычислим объем теплоносителя по формуле:

Vводы = Р котла х15л

Например, в систему установлен котел мощностью 10 кВт. Тогда общий объем теплоносителя равен 150 л.

Теперь рассчитываем параметры бака:

η = ε х C

η – объем расширения жидкости,  именно его и должен принять гидробак.

ε – коэффициент расширения – разница объема воды при выключенном и включенном отоплении.

C – объем воды в системе. В нашем расчете он равен 150 л.

Коэффициент расширения берем из таблицы.

Температура, градусовКоэффициент расширенияТемпература, градусовКоэффициент расширения
0°C0.000160°C0.0171
10°C0.000370°C0.0227
20°C0.0001880°C0.0258
30°C0.0004490°C0.0359
40°C0.0007895°C0.0397
50°C0.0121100°C0.0435

Например, разница температуры жидкости во выключенной и включенной теплосистеме – 90°. Тогда общий объем теплоносителя нужно увеличить на коэффициент 0,0359. Из расчета видно, что 150л воды при нагреве прибавит в объеме 5,385л.

0,0359 х 150 = 5,385 л

Округлять результаты нужно в большую сторону – лучше гидробак будет чуть больше, поэтому примем результат равным 6. К полученному объему нужно прибавить еще 2% на испарение и долив. В нашем случае это 0,12 л или 120 мл. Общий объем расширительного бака должен быть не менее 6,12 литров.  Можно купить семилитровую модель – лишний объем не помешает.

Wester WRV 50 50 л

Бак с вертикальной установкой. Выполнен из высокопрочной углеродистой стали, эпоксиполиэфирным красным покрытием.

Предназначен для компенсации теплового расширения в закрытых системах отопления. Комплектуется заменяемой мембраной. Рассчитан на максимальное рабочее давление 5 бар.

Данная модель имеет опоры для более надежного и удобного расположения в тепловом узле.

Производитель гарантирует бесперебойную работу прибора в течение 7 лет, при грамотном монтаже и бережной эксплуатации.

Расширительный бак этой модели подходит для эксплуатации в индивидуальных системах теплоснабжения и для организации теплообеспечения на предприятиях.

Технические характеристики

Объем, л50
ИсполнениеВертикально
Присоединение (диаметр подключения, дюйм)Резьба (3/4)
Максимальное рабочее давление, бар5
МембранаЗаменяемая
ТеплоносительВода, водный раствор гликоля
  • возможность замены мембраны;
  • расширенный диапазон рабочих температур теплоносителя (-10…+100С);
  • удобное резьбовое соединение.
  • требуется профессиональный монтаж;
  • требуется регулярный контроль давления воздушной полости.

Расширительный бак для отопления открытого типа: характеристика устройства

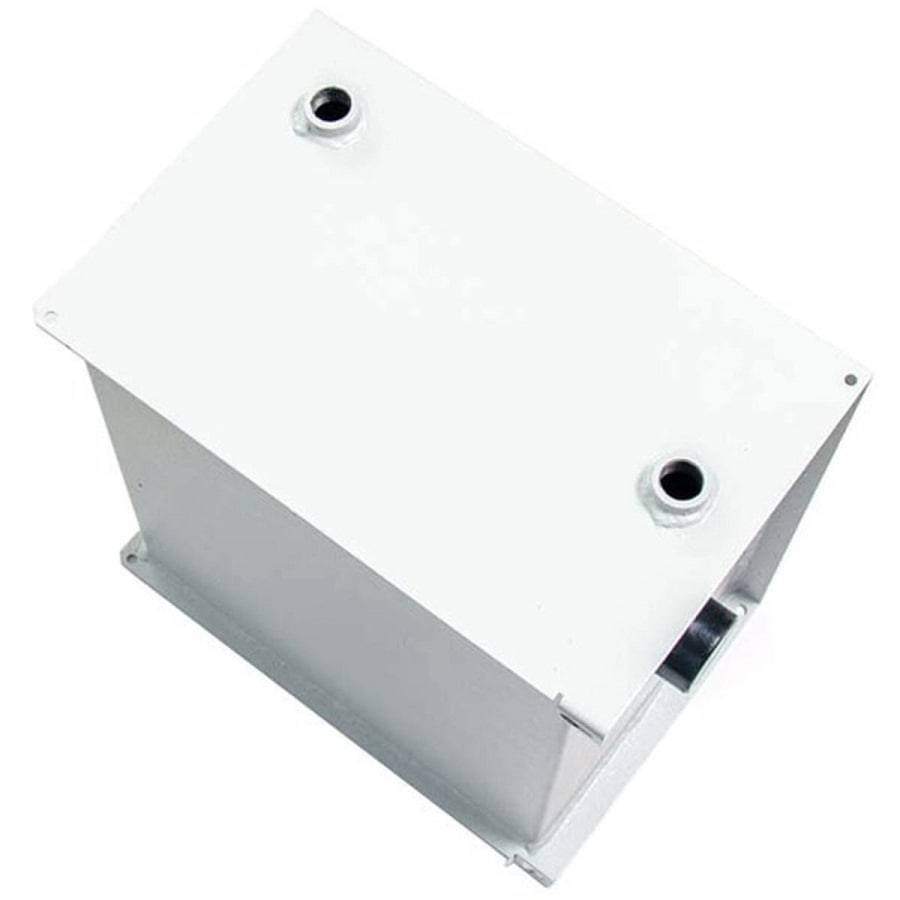

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Как правильно рассчитать объём бачка для систем отопления?

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

  1. Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
  2. Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
  3. Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%. N — показатель эффективности расширения бака

Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением. В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Лучшие расширительные баки для водоснабжения

В системе автономного водоснабжения гидроаккумуляторы используют для компенсации скачков давления, которые неизбежны при включении или выключении скважинного насоса. Это увеличивает продолжительность службы сантехнического оборудования, позволяет снизить последствия гидравлических ударов. Расширительный бак для водоснабжения обеспечивает водой, сокращая количество включений насосов. Конструктивная особенность – использование пищевой резины при производстве мембран.

Taen Ptw H-24

Гидроаккумулятор разработан для холодного и горячего водоснабжения. Прибор имеет горизонтальную компоновку, устойчивые кронштейны для монтажа. Производитель позаботился о площадке для установки насоса. Корпус изготовлена из инструментальной стали, сварные швы выдерживают гидродинамическое воздействие. Фланец изготовлен из нержавеющей стали, что увеличивает срок его службы.

Модель комплектуется сменной мембраной из искусственного каучука, которая выдерживает нагрев до 99 градусов. Воздушный клапан выливается из ABS-пластика, имеет защитный колпачок. Емкость защищена от появления ржавчины порошковой краской, декоративное покрытие устойчиво к повышенной влажности, воздействию ультрафиолета, истиранию.

Достоинства:

  • Удобной устанавливать в небольших комнатах;
  • Низкая цена;
  • Стабильная работа с насосами разной мощности;
  • Выдерживает нагрузку до 6 бар.

Недостатки:

Не обнаружены.

Oasis RV-50N

Модель разработана китайскими инженерами для холодного, горячего водоснабжения и отопления частного дома. Имеет вертикальную компоновку, емкость изготовлена из углеродистой стали. От появления ржавчины поверхность защищает полимерное покрытие, устойчивое к износу. В корпусе смонтирована резина из EPDM, рассчитанная на использование с теплоносителем, нагретым до 99 градусов.

Емкость выдерживает 8 атмосфер. Фланец изготовлен из оцинкованной стали. Воздушный клапан защищен от механического воздействия колпачком из ударопрочного пластика. Для установки предусмотрены опорные ножки из стали. Оборудование поддерживает стабильные рабочие показатели в системе, отличается продолжительным сроком службы.

Достоинства:

  • Прочный корпус;
  • Долговечный фланец;
  • Выдерживает гидродинамические удары;
  • Хорошая устойчивость.

Недостатки:

Грубый сварной шов.

Flamco Airfix R 80/4,0

Голландская компания разработала гидроаккумулятор для подачи горячей, холодной питьевой воды. Для поддержки давления емкость закачана азотом, что увеличивает устойчивость к коррозии и позволяет дольше сохранять исходные параметры, установленные на заводе. Емкость – сварная конструкция с надежными швами, выдерживает до 10 атмосфер.

Резина из EPDM выдерживает скачки температуры до 120 градусов. Для защиты металла от коррозии разработчики применили эпоксидное порошковое покрытие. Декоративный слой устойчив к царапинам, потертостям. Для напольного монтажа предусмотрены опорные ножки с отверстиями для крепежа. Техника может применяться для отопления, где в качестве теплоносителя заливают 50% раствор гликоля.

Достоинства:

  • Фланец из нержавеющей стали;
  • Каждый прибор тестируется в заводской лаборатории;
  • Безупречное качество резьбы для подключения к трубопроводу;
  • Мембрана капсульного типа;
  • Форма корпуса рассчитана на гидроудары.

Недостатки:

Не обнаружено.

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

  • открытые;
  • закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

  • Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
  • Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Типы баков

  • открытые;
  • закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

  • простота и неприхотливость обслуживания;
  • отсутствие дополнительных элементов;
  • простота управления.

Недостатки:

  • открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
  • из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
  • установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

  • полная герметичность системы;
  • отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
  • простота монтажа;
  • экономичность.

Недостатки:

  • необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
  • риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

  • отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
  • установка в любом удобном месте внутри помещения;
  • отсутствие необходимости теплоизоляции;
  • простота монтажа;
  • надёжность;
  • экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

  • невозможность изготовить своими руками без специальных материалов и инструментов;
  • периодическая проверка давления инертного газа;
  • при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.
