Как сделать подогрев воздуха в приточной вентиляции

Обзор современных моделей

Для облегчения выбора и составления представления об водяных калориферах разных производителей будут описаны особенности и характеристики нескольких моделей:

  1. Завод ЗАО Т.С.Т выпускает нагревательные приспособления для приточной вентиляции – КСК-3. Модель укомплектована алюминиевыми нагревательными элементами. Ее корпус выполнен из углеродистой стали. Данные агрегаты работают с теплоносителем в следующем температурном диапазоне: от +70 градусов (выход)до +150°С (вход). Минимальная температура воздуха в подающем воздуховоде составляет -20 градусов. Максимальная температура теплоносителя + 190 градусов. Рабочее давление в районе 1,2 МПа. Рабочий ресурс, заявленный производителем, составляет 13,2 тысячи часов, а срок службы – 11 лет.
  2. Тепловые вентиляторы Volcano mini отличаются компактными размерами и практичностью. Их выпускает одноименная польская компания. Для смены направления потока воздуха есть специальные жалюзи. Мощность – 3-20 кВт, производительность составляет 2 тысячи кубометров в час. Агрегат имеет двухрядный теплообменник с классом защиты ІР 44. Предельное рабочее давление – не более 1,6 МПа, а максимальная температура теплового носителя +120 градусов. Объем теплообменника составляет 1,12 л. Подходит для подогрева воздуха в производственных и бытовых помещениях.
  3. Итальянские водяные нагреватели Galletti AREO работаю на обогрев и охлаждение воздушных масс. Они укомплектованы теплообменником, состоящим из медно-алюминиевых трубок, вентилятором и дренажным лотком. Мощность находится в пределах 8-130 кВт. При работе в режиме охлаждения этот показатель равен 3-40 кВт. Рабочее давление – 10 бар. Температура теплоносителя +7…+95°С. Агрегат нагревает воздух до +40 градусов или охлаждает до +10°С. Класс защиты – ІР 55. Предусмотрена защита электродвигателя.

Также на торговом рынке промышленного нагревательного оборудования представлены модели следующих брендов: Тепломаш, Fraccaro, 2VV,Yahtec, Kroll, Tecnoclima, Pakole, Remko, Инновент, Zilon.

Разновидности устанавливаемых приточных установок

Приточные системы разделяются на следующие категории:

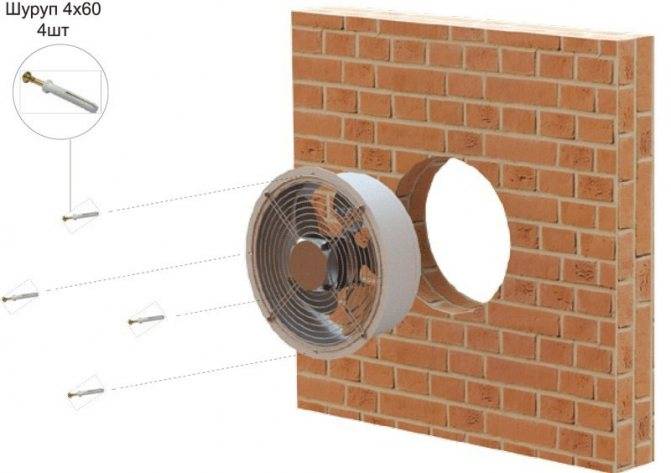

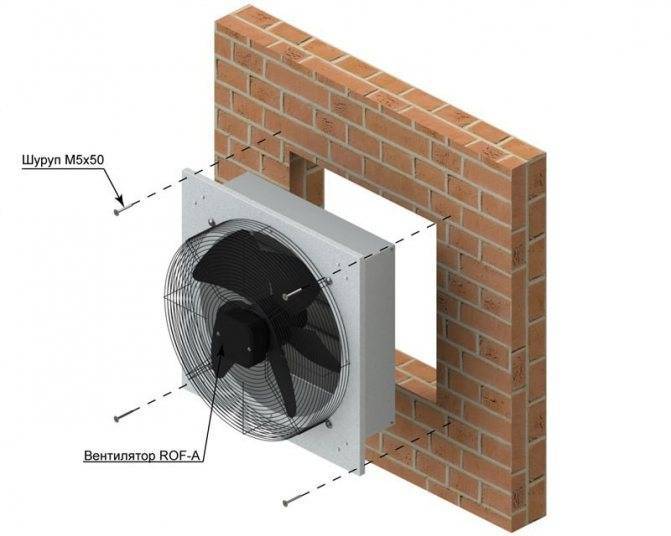

  1. Приточный вентилятор, который может устанавливаться в окне или части дверного проема. Данное оборудование достаточно простое и доступное, однако устанавливается только для нагнетания воздуха, очистка или нагрев, охлаждение не проводится. Кроме этого не стоит забывать о том, что вентилятор нельзя использовать в зимнее время.
  2. Приточные установки могут быть компактными или большими. Конструкция снабжается всеми необходимыми элементами для очистки или нагрева воздуха.
  3. Канальные вентиляционные приточные установки, которые устанавливаются для подачи воздуха в целое здание. В большинстве случаев устройство имеет большие размеры и достаточно высокую стоимость. Устанавливается канальный вентилятор в офисах и коммерческих сооружениях.

При этом классификация проводится по производителю и области применения.

Преимущества и недостатки данной системы

Система вентиляции в частном доме

Если вытяжка имеет рекуператор, то такая вентиляция позволяет сэкономить на отоплении до 20–30%. При естественном вентилировании вместе с уходящим из помещений воздухом выводится и тепло. Но при наличии теплообменника часть этой тепловой энергии используется для подогрева забираемых с улицы воздушных масс. В результате можно в батареях понизить температуру либо перевести котел на более экономный режим.

Сравнение КПД разных систем приточно-

За эффективность, подогрев (охлаждение) и очистку воздуха приходится платить зависимостью от электроэнергии. В этом отношении принудительная приточная вентиляция сильно проигрывает варианту с естественной тягой.

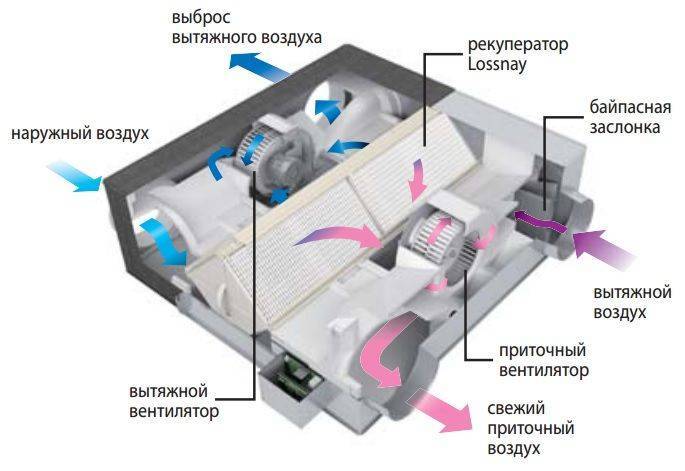

Принцип работы приточно-вытяжной вентиляции с рекуператором

При сбоях в электросети вентиляторы неизбежно перестанут работать. Поэтому чтобы принудительный воздухообмен в такой ситуации не прекращался, необходимо позаботиться о дополнительном источнике питания (электрогенераторе или бесперебойнике).

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее

Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки

Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни. В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался. В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

  • воздух попадает в дом через приток системы вентиляции;
  • через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
  • оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот). Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Принцип работы

Устройство имеет простой принцип работы:

  1. Воздух проходит через воздухозаборник с улицы. Благодаря решётке крупный мусор, который может переноситься ветром, пух, насекомые задерживаются и не попадают внутрь трубы.
  2. Воздух проходит через сквозное отверстие в стене, которое называется воздуховодом. Это труба со стенками из тепло- и шумоизоляционного материала. Все стыки между трубой и стеной заливаются герметиком, чтобы предотвратить появление сквозняков. Двигаясь по трубе, воздух проходит через несколько фильтров, которые помогают очистить его окончательно.
  3. Как только воздух достигает конца трубы, он сталкивается с автоматической заслонкой, которая отделяет воздуховод от корпуса вентиляционного прибора. Если его выключить, заслонка или клапан автоматически закроются, чтобы холодный воздушный поток извне не поступал в помещение. Клапан также закрывается, когда входящий воздух становится холоднее, чем установлено владельцем.
  4. В корпусе установлен нагреватель, который помогает добиться заданной температуры благодаря функции климат-контроля.

При прохождении воздушных масс через систему внутрь замкнутого пространства поступает очищенный прогретый воздух. Современные устройства организованы так, что контролировать температуру и мощность воздушного потока можно пультом управления.

Принцип работы компактной вентиляции с подогревом

  1. Прежде всего, воздух с улицы проходит через воздухозаборник, закрытый пластиковой решеткой. Она не мешает поступлению воздуха, зато препятствует попаданию внутрь крупных загрязнений, пуха и насекомых.
  2. Далее воздух идет через сквозной канал в стене – воздуховод. Стенки воздуховода утепляются при помощи тепло- и шумоизоляционной пластиковой трубы. Все стыки обрабатываются герметиком. Это защищает стену от промерзания.
  3. На стыке воздуховода с корпусом прибора располагается автоматическая заслонка. Если прибор выключить, она автоматически закроется, чтобы холодный воздух с улицы не поступал в комнату. А еще она закрывается, когда входящий воздух становится холоднее, чем установлено владельцем. Бризер работает до температуры –40°С.
  4. Проходя через нагреватель, воздух прогревается до заданной температуры при помощи функции климат-контроля. Пользователь указывает желаемую температуру подогрева приточного воздуха (до +25°С), и она поддерживается автоматически.

Благодаря такому устройству, бризер исключает возникновение сквозняка даже в самые сильные холода. Температура воздуха поддерживается на комфортном уровне без усилий со стороны пользователя.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом.

В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы.

Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха.

Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

  • нет необходимости во внешних сетях трубопровода и выносных блоках;
  • незначительная степень шума;
  • небольшие габариты и вес;
  • простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

  • блок водяного охлаждения;
  • компрессорно-конденсаторный блок;
  • блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.

Установка своими руками

Установкой системы проветривания и подогрева воздуха частного дома можно без особых сложностей заняться своими силами. Для правильной установки вам нужно всего лишь придерживаться определенных правил.

  • Прежде чем приобретать систему подогрева воздуха для своей организации или частного дома, необходимо определить ее мощность и другие параметры. Кроме того, стоит определиться с типом нагревательного элемента в вентиляции. Если у вас часто бывают проблемы с горячей водой, то стоит отдать предпочтение электрическому ТЭНу.
  • Приточка воздуха при любых схемах оборудования должна эффективно справляться со своей задачей. Для этого нужно рассчитать необходимое сечение и площадь воздуховодов, если речь идет о вентиляции центрального типа, материал, из которого они будут сделаны и многое другое.

Все расчеты, связанные с вентиляцией, следует производить еще на этапе проектирования помещения, тогда затрат по времени и по финансам на ее обустройство будет гораздо меньше, а само проветривание будет гораздо эффективнее.

Установка вентиляционных систем, которые могут заниматься не только приточкой, но и обогревом воздуха, станет отличным вариантом для частных домов и производственных предприятий, в которых в холодное время года требуется дополнительное средство обогрева помещения.

Схемы и чертежи

Перед монтажом составляют схему системы. Чертеж должен содержать данные о размерах воздуховодов, направлении движения воздуха, расположении заслонок, решеток, фильтров и прочих элементов.

При составлении плана придерживаются нескольких правил:

  • воздух движется от чистых помещений к загрязненным, например, от детской к санузлу и пр.;
  • приточные клапаны устанавливают везде, где отсутствует вытяжка;
  • воздуховоды по всей длине системы должны иметь одинаковый диаметр, его изменения недопустимы.

Схемы приточной вентиляции должны предусматривать организацию воздухообмена на чердаке, в подвале и других вспомогательных помещениях.

Расчеты

Сначала рассчитывают требуемую мощность системы. Необходимо учесть площадь и планировку помещения, его назначение, этажность здания, количество людей, техники (компьютерной, производственной).

Кратность воздухообмен высчитывается по формулам или берется из строительных нормативов. Наличие техники повлияет и на желаемую температуру подогрева воздуха в приточной вентиляции.

Монтаж

Сначала подготавливают место для вентиляции с подогревом и сверлят отверстие на улицу. Внутрь вставляется воздуховод, щели запенивают. Труба должна иметь больший диаметр, чем вентилятор. В нее устанавливают вентилятор.

Прокладывают каналы для проводов и подключают  вентиляцию к электросети. При необходимости можно подсоединить ее к выключателю, чтобы она начинала работать, когда в комнате загорается свет.

В последнюю очередь устанавливают дополнительные детали: поглотители шума, фильтры, датчики температуры, решетки.

Из чего состоит такая вентиляция?

  1. Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами. Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
  2. Далее поток проходит через специальный пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
  3. Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.
  4. За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.
  1. Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
  2. За нагнетание наружного воздуха в системе отвечает вентилятор.
  3. По помещениям он распространяется, благодаря вентиляционным каналам.
  4. Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
  5. Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой?

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

  1. При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
  2. Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
  3. Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
  4. Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
  5. Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
  6. Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Что следует учесть?

  1. Современная приточная вентиляция с полным набором функций требует регулярного технического обслуживания.
  2. В силу ее сложности, если вы не уверены в своих возможностях, установку системы лучше доверьте специалистам.
  3. Не стоит совмещать вентиляционную сеть с установкой климатического оборудования, например, системой кондиционирования воздуха.

Вывод

Если у вас есть возможность, установите в своем жилище комплексную вентиляционную сеть. Она будет не только производить воздухообмен, но и организует комфортный микроклимат в комнатах. Цена вентиляции возрастет, но на здоровье лучше не экономить.

Устройство вентиляции в квартире

Квартира относится к жилым помещениям, значит, подбор инженерных систем проводят, учитывая документы и нормы для таких зданий. В первую очередь – это СНиП 31-01-2003 «Здания жилые многоквартирные». Воздухообмен проектируется в направлении обеспечения и поступления чистого воздуха в жилую зону, отвод загрязненного из кухни и санузлов.

План квартиры площадью 81 кв. метров.

Количество воздуха устанавливается для каждой комнаты расчетом. Основанием служат нормы минимальных значений из СНиПа.

Нормы воздухообмена.

При организации механической приточной вентиляции кроме расчета количества, нужно и соблюсти «качество» воздуха. Он должен быть очищен от загрязнений. При низких температурах организовывается его подогрев. Обязательно учитывайте то, что система может шуметь.

Элементами приточной вентиляции являются:

  • приточная установка (ПУ) и автоматика, или вентилятор;
  • наружная решетка стальная или алюминиевая;
  • фильтр кассетный или карманный;
  • шумоглушитель;
  • решетки или диффузоры;
  • воздуховоды, крепления;
  • контролирующие и регулирующие устройства.

Приточная вентиляция оснащается системой автоматической регулировки для настройки и ввода параметров. Обязательной является система удаления воздуха — естественная или механическая вытяжка.

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

  • Промежуток между радиатором и подоконником
  • В наружной стене помещения
  • В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

В каких случаях применяется?

Вентиляционное устройство с подогревом использует обогащённый кислородом воздух извне в отличие от систем кондиционирования, которые перегоняют через себя отработанный воздух. Такие системы используются в частных домах, офисах, где требуется регулярно поддерживать микроклимат, где постоянно нужен свежий воздух комфортной температуры.

Тщательно продуманная конструкция устройства не позволяет смешиваться свежему воздуху, обогащённому кислородом и прогретому до нужной температуры, с уже отработанным. Это обеспечивает регулярный приток кислорода внутрь замкнутого пространства.
