Особенности монтажа принудительной канализации в частном доме

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

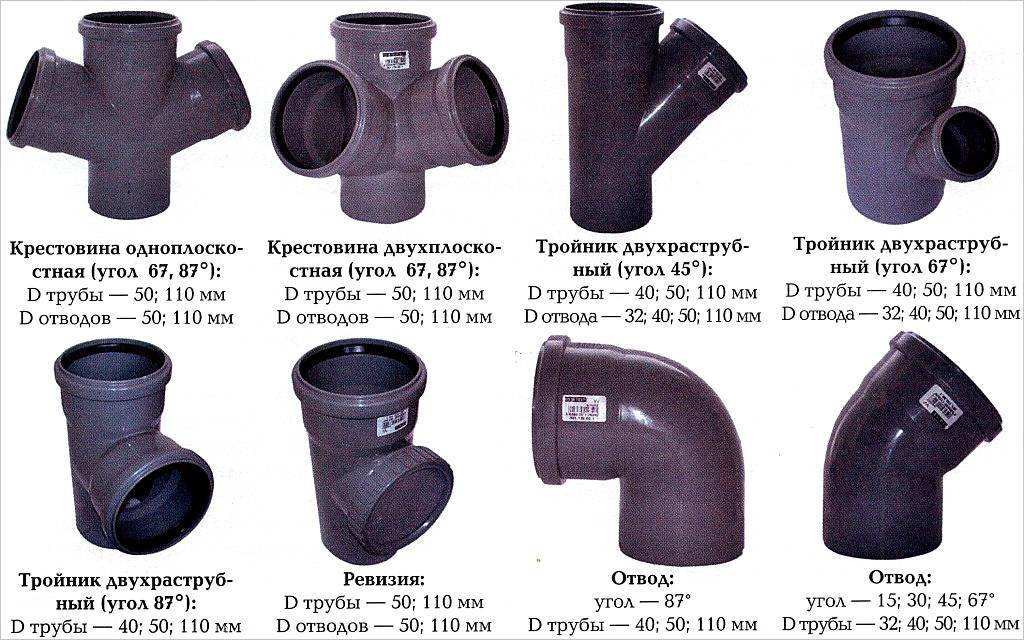

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Прокладка канализации под фундаментом

Если отверстие в фундаменте под выпуск не было спроектировано при строительстве, то его нужно сделать самому. Для бурения может потребоваться много времени. В некоторых случаях по несколько дней. Поэтому лучше обратиться сразу к специалистам по сверлению фундаментной плиты, либо приобрести дорогостоящий мощный перфоратор со специальными сверлами.

При разметке места бурения учитывайте, что глубина прокладки канализации должна быть ниже границы промерзания земли. Причем для каждого региона имеются свои стандарты.

Гильза для защиты трубы в месте прохождения фундамента должна от краев стены быть не менее чем по 150 миллиметров.

Советы для установки насоса на кухне

Если придерживаться определенных правил при монтаже, то работу по установке оборудования можно совершить самостоятельно.

Рекомендации, которые следует учесть:

1.устанавливать насос можно в любом участке помещения. Иногда для этого подготавливают ниши, либо устанавливают под мойкой, других открытых пространствах. Следует учесть, что стоки сливаются самотеком, поэтому трубы укладывают под наклоном до четырех сантиметров на погонный метр, либо вертикально.

2.стоит исключить большое расстояние от подводящей трубы до канализации, иначе придется применять ни один насос.

3.размер отверстия для выпуска воды влияет на эффективность работы прибора.

4.каждая помпа должна иметь отдельный выход в канализацию.

5.при очень длинной отводной трубе, находящейся ниже расположения насоса, рекомендуют установить воздушный клапан, чтобы обеспечить завоздушивание трубопровода.

6.для подключения устройства к питанию монтируют отдельную линию, идущую от щитка, прибора автоматического отключения в 30 миллиампер.

7.для осуществления подвода трубы к насосу применяют только полипропиленовые трубы, отличающиеся высокой прочностью.

8.если к кухонному насосу будет подключена машинка стиральная либо посудомоечная, то выбранная модель должна иметь достаточную мощность и высокий уровень температуры перегоняемой жидкости.

Как проверить

При покупке существующего загородного дома или коттеджа можно легко проверить и убедиться присутствует ли фановая труба в канализационной системе. Так, если резко спустить воду из унитаза, то она в результате этого не должна исчезнуть из выше расположенных гидрозатворов сантехнических приборов. А вот характерное появление хлюпающих звуков в сифонах моек и ванной приводит к выводу, что не все в порядке с устройством канализации в доме и это может привести в дальнейшем к появлению неприятных запахов в помещениях.

Для проверки наличия фановой трубы в системе канализации дома нужно спустить воду из унитаза

Диаметр

Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.

Фановая труба 50 мм хорошо подойдет для канализации индивидуального частного дома

В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.

Эксплуатация, обслуживание

Принцип работы принудительной канализации не требует каких-либо особых мероприятий

Рабочий процесс происходит в автоматическом режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в его поведении

Система канализации с насосом нуждается периодическом обслуживании. Оно заключается в удалении наслоений на внутренних стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от известковых и жировых отложений. Кроме этого, резервуар в корпусе следует очистить от донных слоев ила.

Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.

Подробности

Виды насосов для принудительной канализации

Насосы, транспортирующие горячие стоки, но не имеющие измельчителя, применяют для отвода стоков с чистой водой при высокой температуре из душевых, ванной, машинок, раковин. Данный тип оборудования устанавливают при расположении кухни, ванной вдали от основного канализационного стояка. Устройство имеет компактные размеры. Насос можно прикрепить к стене, положить в шкаф, поставить под раковину. У насоса высокая мощность. Он может работать при температуре среды до девяноста градусов.

Насосы, имеющие измельчители, транспортирующие холодные стоки, ставят за чашей унитаза. Измельчитель рубит крупные предметы, не требуется трубопровод с большим сечением. В комплект к насосу входит муфта, чтобы подключать унитаз к системе принудительной канализации. Агрегат может работать без поломок в течение длительного периода времени, при условии, что в насос не будет проникать жидкость с температурными показателями свыше сорока градусов.

Фекальные агрегаты имеют наверху корпуса измельчающий механизм. Жидкие стоки протекают внутрь насоса, а густые задерживаются. Насосы перемалывают частицы, двигая их далее по трубопроводу для слива в септик. На напорную трубу в системе устанавливают клапан обратного действия, чтобы жидкость не возвращалась в фекальный насос. Расположение измельчителя сверху устройства не дает перерабатывать любые предметы, они могут сломать конструкцию, если попадут внутрь.

Внимание! Некоторые насосы можно сразу устанавливать к унитазу и еще к одному из приборов сантехники, например, к раковине. Насос, который не оборудован режущим механизмом, и предназначенный для холодной среды, подсоединяют сразу к умывальнику и душу

Данные устройства способны транспортировать стоки на длинные расстояния, свыше ста метров. Стоки не должны иметь температуру более сорока градусов

Насос, который не оборудован режущим механизмом, и предназначенный для холодной среды, подсоединяют сразу к умывальнику и душу. Данные устройства способны транспортировать стоки на длинные расстояния, свыше ста метров. Стоки не должны иметь температуру более сорока градусов.

Как установить систему Сололифт

Чтобы установить самостоятельно данную систему в квартире или в доме, нужно иметь специальные инструменты с материалами. Они состоят из:

1.зубила.

2.перфоратора.

3.пассатижей.

4.ножовки по металлу.

5.ключ разводного типа.

6.молотка.

7.трубопроката.

8.отверток.

9.рулетки.

10.измерительного уровня.

11.карандаша.

Слив принудительной системы следует прикреплять по инструкции. Следует поставить трубопровод так, чтобы вначале он был вертикальным, далее имел уклон по горизонтали. В техпаспорте указаны параметры монтажа горизонтальной и вертикальной части трубопровода.

Выбирая систему сололифт, делают расчеты мощности насоса, объема емкости. При небольшой нагрузке на систему подойдет универсальный тип насоса. При высокой нагрузке придется приобрести несколько насосов для снижения загруженности на один агрегат.

Принудительная система не имеет особых указаний в эксплуатации, станет альтернативой для проведения ремонта в целях улучшения качества канализации, смены расположения санузла. Оборудование можно купить в специализированных строительных магазинах. Покупать лучше проверенную модель от известного производителя, чтобы иметь гарантию на ремонт и обслуживание.

Принудительная и естественная подача воды

Для того, чтобы сделать качественную автономную канализацию в доме, необходимо определиться с подачей сточных вод. Её можно осуществлять двумя способами:

• Принудительно. Такой метод используется при локальных очистительных станциях, так как системе требуется быстрая подача отходов. Принудительная подача требует установки дополнительного оборудования. Также такой вариант системы канализации требуется, когда невозможно сделать наклон трубопровода.
• Естественная подача. Наиболее популярный вариант, не требует установки дополнительного оборудования и является самым дешёвым. Движение сточных вод осуществляется самостоятельно, без приложения механических сил. Происходит такой процесс из-за наклона, под которым прокладывают трубопровод. Естественная подача стоков в септиках и выгребных ямах.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров. Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею , которая имеет свои нюансы.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков. Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

1. Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
2. Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.

После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

При небольшой протяженности канализации уложить ее можно своими руками. Укладка канализационных труб при монтаже наружной системы канализации не доставит вам больших затруднений: главное правильно произвести расчет финансов и подбор необходимых материалов, применяемых при монтаже. При обустройстве большого дома с выводом в централизованную систему наилучшее решение — это обратиться в компанию и пригласить специалистов.

Начинать работы следует с разработки проекта:

• Желательно чтобы траншея была без изгибов и поворотов, наилучшее решение – это прямой трубопровод;
• В любом случае на расстоянии через каждые 20 метров нужно устанавливать ревизионный колодец.

Виды насосов

Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:

1. Фекальный;
2. Санитарный;
3. Дренажный;
4. Комбинированный.

Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

Фото — погружной

Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.

Туалетные модели имеют ряд преимуществ:

1. Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
2. Его легко можно установить своими руками;
3. Доступная цена.

Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).

Фото — санитарный

Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:

1. Поверхностный;
2. Погружной.

Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.

Фото — дренажный

В зависимости от виды монтажа бывает стационарный и подвижный.

У дренажных моделей много достоинств:

1. Простота использования;
2. Эти насосы отлично подойдут для выкачки малых объемов из канализации;
3. Высокие показатели прочности и долговечности;
4. Доступность;
5. Возможен подбор на любые потребности;
6. Производительность.

Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.

Достоинства:

1. Промышленный идеально подходит для экстремальных условий работы;
2. Чрезвычайно высокая производительность и эффективность;
3. Способность переработки больших объемов отходов.

Недостатки:

1. Высокая стоимость;
2. Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.

Принцип работы

Условием нормального функционирования канализационной системы является постоянное понижение уровня элементов. Горизонтальные трубы имеют уклон, благодаря которому стоки самотеком поступают в колодцы или очистные резервуары. Однако, если положение частного дома ниже точки расположения приемных емкостей, используется принудительный слив канализации с помощью грязевого насоса. Он создает напор в трубопроводе, позволяющий подавать стоки в нужном направлении. Если туалет находится на уровне, не достигающем отметки приемного резервуара, принудительная подача пульпы позволит исправить положение. Сброс жидкости производится в приемный коллектор, откуда она обычно движется самотеком.

Принцип работы канализационного насоса состоит в создании высокого давления и одновременном измельчении органики. Образуется однородная пульпа, которая подается в приемный колодец. Он представляет собой устройство центробежного типа, способное создавать давление в выходном трубопроводе. Это компактный узел, который можно разместить в санузле.

На рисунке видно, что трубы, выходящие из корпуса, имеют уклон вверх.

Установка канализационного насоса на унитаз.

канализационная установка Sololift2 WC-1

Здесь рассмотрены более менее общие правила установки таких насосов. Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:

Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации.
Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу

Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка
Для поворотов напорного трубопровода лучше использовать отводы под 45º. Это позволит уменьшить вероятность появления засора в напорной части.
Канализационный насос желательно подключать непосредственно к унитазу

Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
Насосная установка нужно жестко закрепить на поверхности пола.

Это позволит уменьшить вероятность появления засора в напорной части.
Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
Насосная установка нужно жестко закрепить на поверхности пола.

Рекомендую посмотреть вот это видео:

Максимальная величина напора и высота подъема

То, как работает насос для канализации, зависит от показателя напора, который определяет высоту подъема нечистот по напорной сети. Но, кроме вертикального участка перемещения отработанной жидкости, существует и горизонтальный отрезок отводной трубы.

Упрощенно расчет данного параметра выглядит так: расстояние по горизонтали нужно разделить на 10 и добавить к протяженности вертикального участка от насоса до края резервуара.

Если вычисления делать в соответствии со всеми показателями, то требуется учитывать:

• температуру жидкости, ее состав и величину примесей, содержащихся в ней;
• материал изготовления труб и степень шероховатости их внутренней поверхности;
• величину потери давления после прохождения стоков через запорную арматуру;
• скорость движения жидкости;
• атмосферное давление;
• диаметр трубопровода и многое другое.

Все вышеперечисленные параметры принимают во внимание инженеры при разработке проекта системы канализации. Если решено обойтись своими силами, тогда лучше приобрести оборудование с большим запасом по напору и мощности.
