Потолочно-проходной узел дымохода: типы, требования и установка своими руками

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки

Способ монтажа и изоляции проходки зависит от конкретного типа конструкции узла, а также ширины и материала трубы дымохода.

Подготовительные работы к установке узла могут включать в себя:

вырезание квадратного отверстия в потолке бани или дома, если он был сконструирован без учета установки печного оборудования и дымохода;
теплоизоляцию балок, стропил и других элементов кровли с помощью негорючих материалов

Некоторые специалисты рекомендуют также проверить несущую способность перекрытия на участке предполагаемого прохода трубы дымохода. Если прочность конструкции вызывает сомнения, то лучше дополнительно соорудить раму из деревянного бруса, сделав квадратное окно из пиломатериалов, соответствующие площади имеющегося узла. Поперечины рамы необходимо прочно зафиксировать на балках стропильной системы. Готовую раму также желательно обработать антипиреном.

Сэндвич-трубы – современное решение для теплоизоляции дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: “Преимущества трубы для бани сэндвич при строительстве дымохода”). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

кирпичные;
металлические;
керамические;

асбестовые;
полимерные.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

быстрый и простой монтаж конструкции;
доступность материала и его относительно невысокая стоимость;
малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

отсутствие утепления;
плохая теплоёмкость;
сложности в стыковке с кровельным материалом.

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

простота монтажа;
высокая степень огнестойкости конструкции;

длительный срок эксплуатации;
гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

невысокая стоимость;
малый вес;
огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

невысокая стоимость;
гладкая внутренняя поверхность;

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.

Виды хомутов

Хомут для дымохода отличается по назначению.

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

охватывает трубу болтами
затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

предотвращение запаха
утечка дыма
давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Какой теплоизолятор использовать

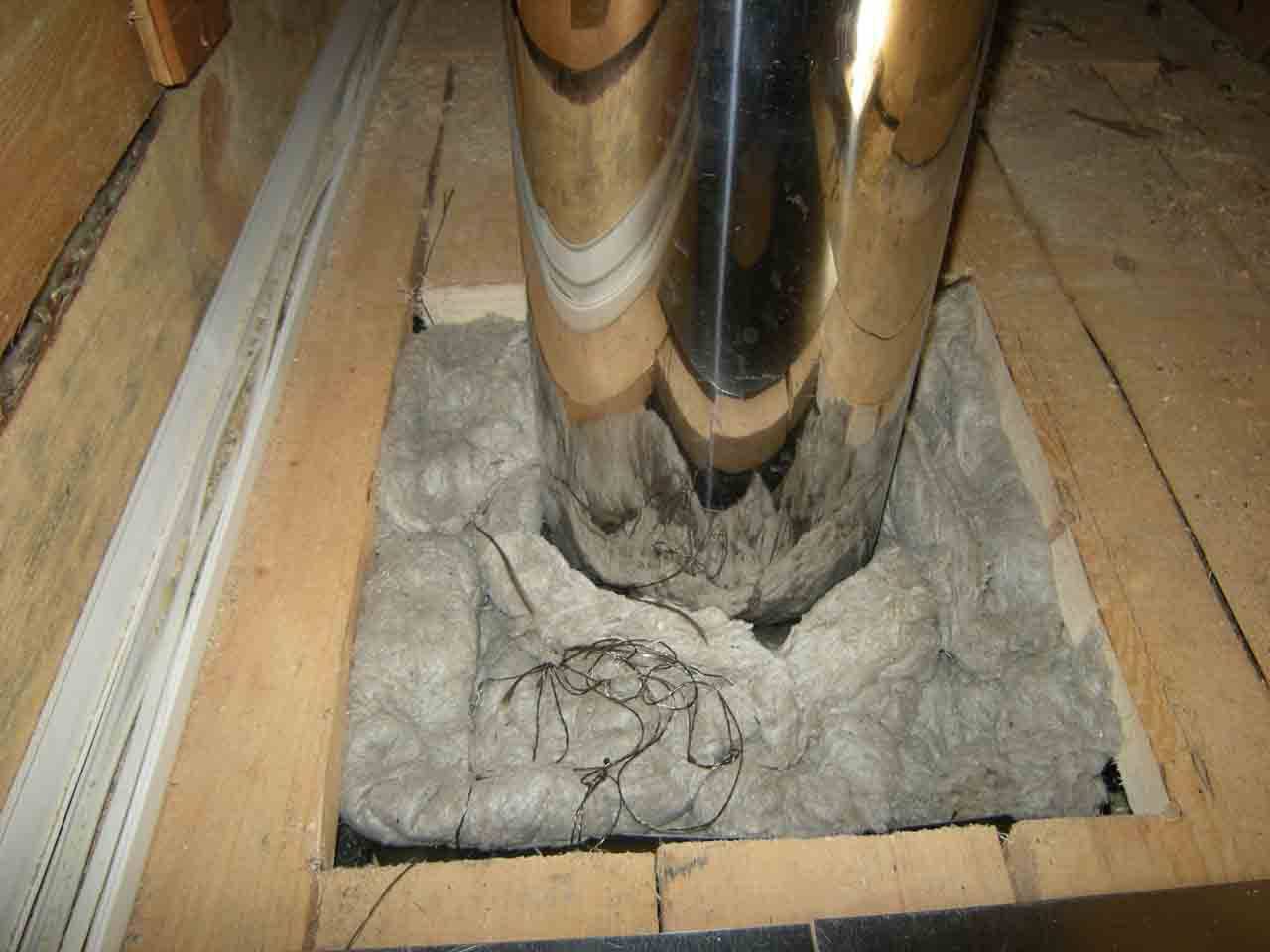

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

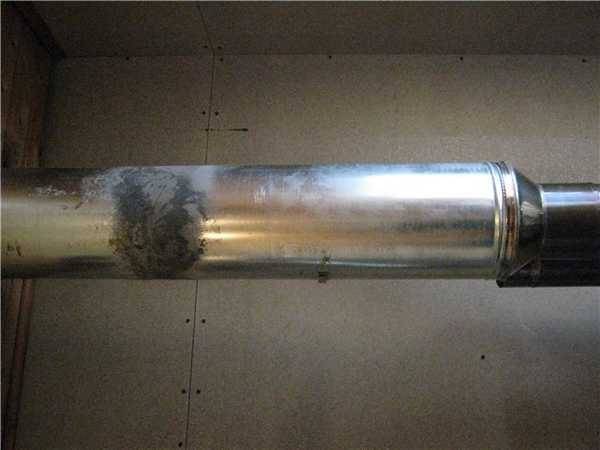

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

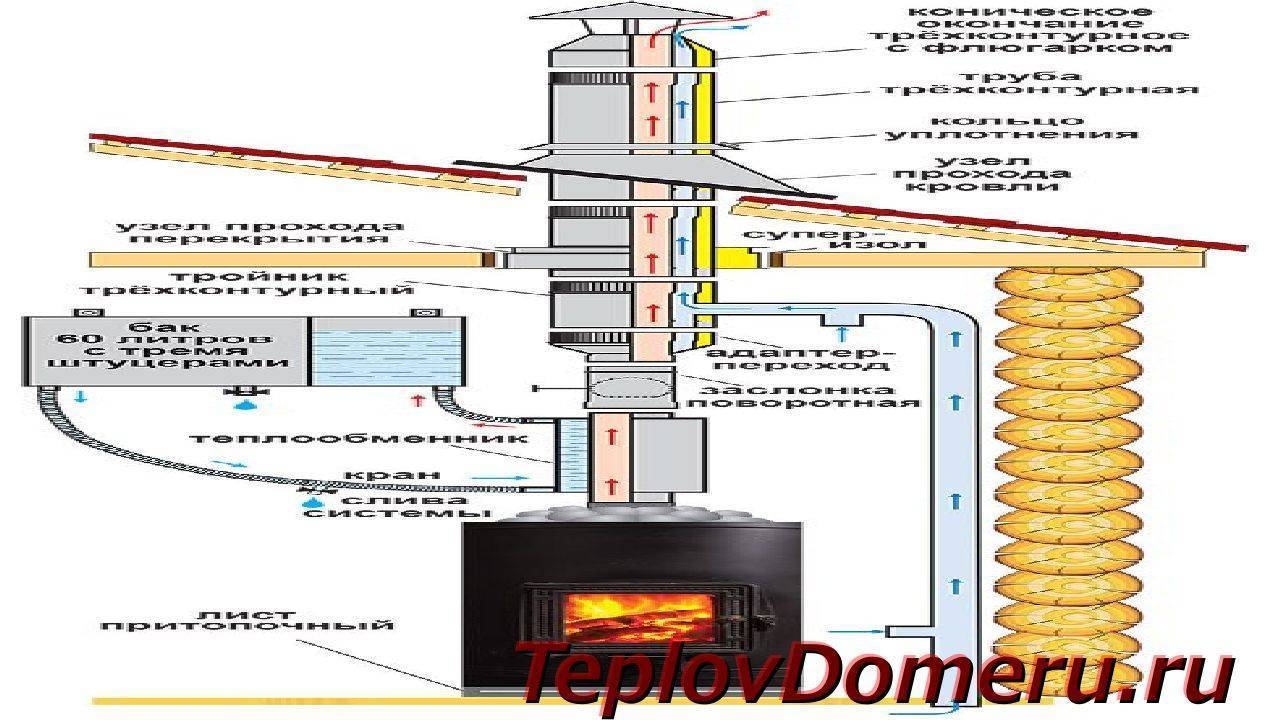

Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Основные положения

Проводка дымоходной конструкции через потолочное перекрытие и крышу должна выполняться с учётом всех норм и правил пожарной безопасности, описанные в СНиП 2.04.05–91. Для трубы в частном доме или бане необходимым условием является обустройство специального проходного узла. Рассмотрим основные положения, указанные в Правилах:

дистанция от поверхности кирпичной или бетонной трубы до стропил, выполненных из горючих материалов должна быть не меньше 13 см.
дистанция от керамической трубы (без теплоизоляции) до горючих стропил должна составлять минимум 25 см, а от аналогичных труб с теплоизоляцией — 13 см.

Показатели сечения выходного патрубка печи, как правило, составляют 115–120 мм. Если сэндвич труба имеет изоляционный материал толщиной 100 мм — наружный диаметр будет составлять 315–320 мм, а дистанция — 13 см.

Дымовая труба должна быть оснащена утеплителем из негорючего материала определенной толщины, подобным требованиям отвечают готовые трубы типа «сендвич»

Для бань актуальны трубы с толщиной утеплителя в 100 мм. В случае необходимости для бани можно использовать утеплитель 50 мм, однако это не рекомендуется специалистами. Самыми распространёнными трубами на строительном рынке являются сэндвичи, которые имеют толщину утеплителя от 35 до 50 мм. Найти изделие с десятисантиметровым слоем теплоизоляционного материала можно в профильном магазине, который занимается реализацией банного оборудования.

Дымоотводная труба, не оснащённая утеплителем, должна иметь дистанцию до горючих материалов потолочных перекрытий как минимум 250 мм.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

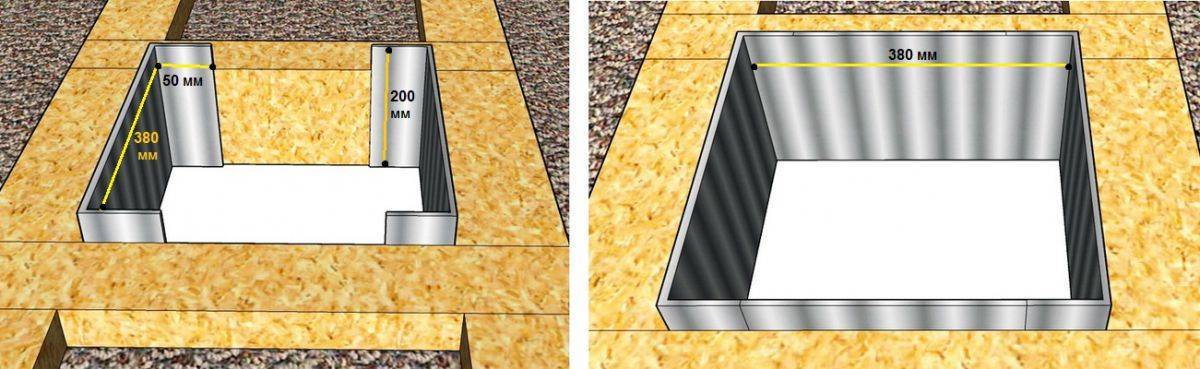

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

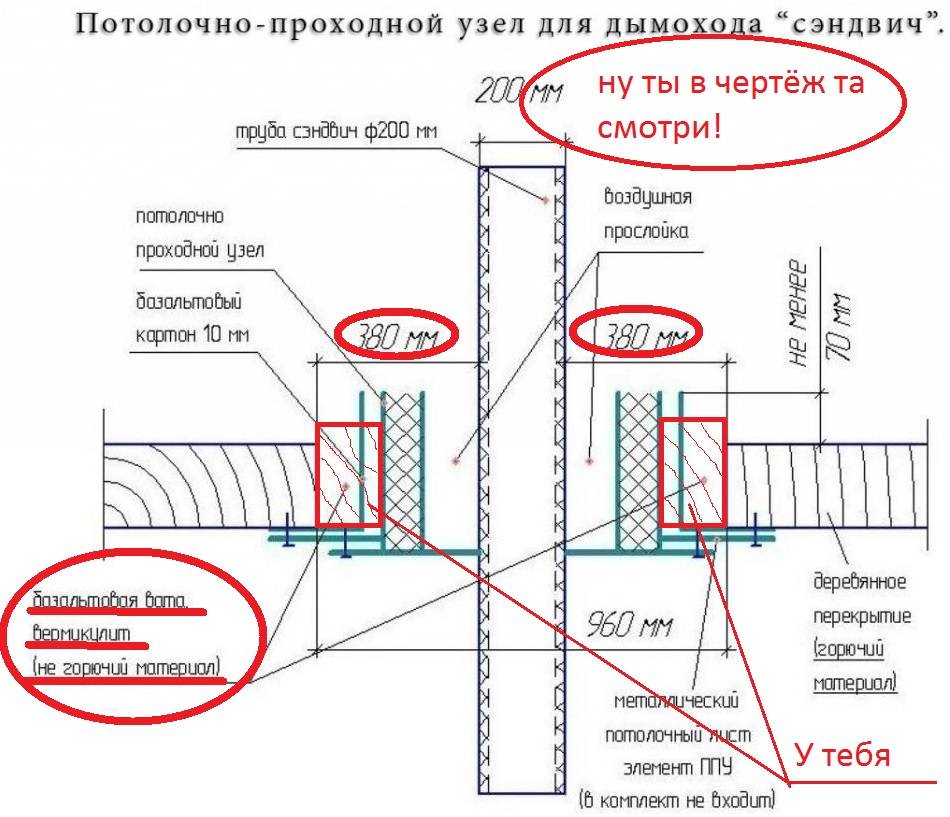

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

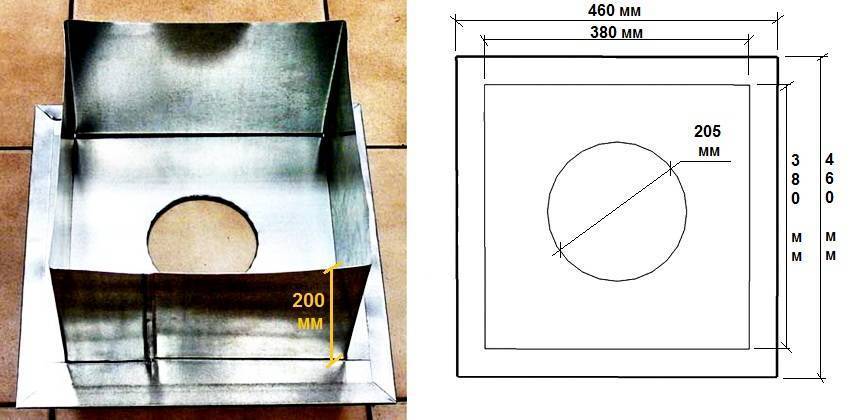

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

если больше 200мм, то правильный размер 1,0х1,0м;
если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

мощность котла влияет на диаметр трубы дымоотвода;
помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

от эксплуатационной температуры и ее колебаний;
разницы в диаметре наружной и внутренней трубы;
размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

концевых гофрированных элементов;
раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления	Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя	25-60 мм
Срок службы	около 15-20 лет
Внутренний диаметр труб для дымоходов	Варьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали	0,5-4 мм
Температурный режим	Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Нормы по отступу от трубы до стен

По СНиП (приложение 16) существуют определённые нормы по отступу от поверхности трубы до предрасположенных к возгоранию материалов, описанные в таблице ниже.

Таблица 1

Толщина сэндвич трубы, мм	Отступ для перегородки, которая защищена от возгорания, мм	Отступ для не защищённой от возгорания перегородки, мм
120	200–260	260–320
65	380	320–500

Это приложение описывает нормы дистанции трубы до стен. Материал стены может не быть пожароустойчивым, поэтому они, так же как и потолочные перекрытия, нуждаются в изоляции. Для этого используется минеральная вата и лист оцинкованной стали, монтируемый поверх утеплителя.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства. Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит

Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем

Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла. От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

С помощью асбеста обложить вывод трубы на потолке и через крышу.
Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
Выполнить короб вокруг трубы в местах ее прохода через потолок.
Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Установка потолочного проходного узла

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

Пристенный профиль или внутренний фартук
Галстук
Внешний фартук

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

Схема разделки прямоугольной трубы

Монтаж потолочно-проходного узла для дымохода
