Преимущества использования
Перемещение, монтаж и подключение шламового насоса легко и просто выполнить всего одному человеку. Гидравлические шланги крепятся к насосу при помощи быстроразъемных соединений. Лопасти насоса с легкостью крошат траву и корневища. Насосы без вреда пропускают камни, прокачивают песок и другие примеси. Выдерживают работу “на сухую”. Отвод откаченной жидкости производится по стандартному пожарному рукаву диаметром от 80 до 150 мм. Соединительные муфтовые головки применяются из ассортимента пожарной водоотливной арматуры. Температура перекачиваемых жидкостей может быть до 80 градусов Цельсия.
Газовые водяные колонки: принцип работы, неисправности
Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.
Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.
Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки
Проверить водоприемный блок колонки необходимо, если:
- Колонка не зажигается при рабочем напоре воды в 3-4 баров;
- Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
- Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
- Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
- Колонка не набирает нужную мощность, отключается во время работы.
Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.
Область применения
Использование насоса для выкачки воды из котлована
Шламовый насос благодаря своей производительности и надежности широко применяется в следующих целях:
- очистка колодцев от донного слоя песка;
- выкачивание из канализационных отстойников и магистралей слоя ила;
- откачка вязких бытовых стоков;
- добыча песка и глины из карьеров;
- углубление дна заиленных пляжей;
- удаление песка в процессе очистки сточных вод в соответствующих сооружениях;
- откачка шлама на горнодобывающих и обогатительных комбинатах;
- осушение затопленных дождевыми и грунтовыми водами строительных котлованов;
- очистка старых и заиленных мелиоративных каналов.
1 Сферы применения оборудования
Помпы подобного типа используются в промышленных и бытовых целях. С их помощью выполняется очистка водоемов и углубление дна, восстановление пляжей и прибрежных зон, выкачка канализации и сточных вод, перекачка абразивных жидкостей.
В металлургической отрасли промышленности шламовые агрегаты перекачивают окалины вторичного типа.
На предприятиях нефтегазового комплекса оборудование применяется в качестве буровых насосов, а в энергетической промышленности используется для перекачки золы и угля, а также в качестве углесоса.
Насос горизонтальный шламовый одноступенчатый
1.1 Какие существуют виды шламовых насосов?
В зависимости от конструктивных особенностей, шламовые перекачивающие агрегаты (тип Ш) бывают трех видов:
- ГШН – горизонтальные одноступенчатые. Используют для отработки жидкости с включением примесей мелких фракций (не больше 20 мм) плотностью до 2500 кг/м 3 . Как пример – горизонтальный центробежный насос 6ш8, предназначен для перекачивания жидкости с плотностью 1300 кг/м 3 и размером твердых частиц не больше 20 мм.
- Шламовый ВШН – вертикальный агрегат. С его помощью выполняют откачку раствора для промывки скважин при их бурении, причем в гидросмеси твердых частиц должно быть не более 20% от всего объема, а плотность их составляет 1300 кг/м 3 . Так, насос ВШН 150/30 перекачивает различные абразивные жидкости плотностью до 1250 кг/м 3 , с максимальным размером твердых частиц до 20 мм. Производительность агрегата – 150 м/час, а величина напора – 30 м.
- Типа С – суспензионные шламовые насосы с горизонтальной конструкцией консольного типа.
Для откачки вспенивающегося шлама используют пенный шламовый насос.
В зависимости от материалов, из которых изготовлено оборудование, центробежные шламовые насосы могут быть:
- Металлические. Для их производства используют сталь с содержанием хрома 28%. Эти помпы справляются с перекачкой обычного шлама, для высокощелочныхгидросмесейцеллюлозо-бумажной промышленности и угольных ТЭЦ нужны насосы из стали с содержанием хрома выше 28%. Кислые шламы на производстве фосфорных удобрений откачивают стальными насосами с 35%-ным и более содержанием хрома.
- С резиновым покрытием. Такая помпа имеет высокую производительность и длительный срок службы. Недостатком таких агрегатов считается невозможность перекачивать жидкость с абразивными частицами фракцией больше 6,5 мм, поскольку они могут повредить каучуковые детали насоса.
Чертеж насоса шламового 6Ш8

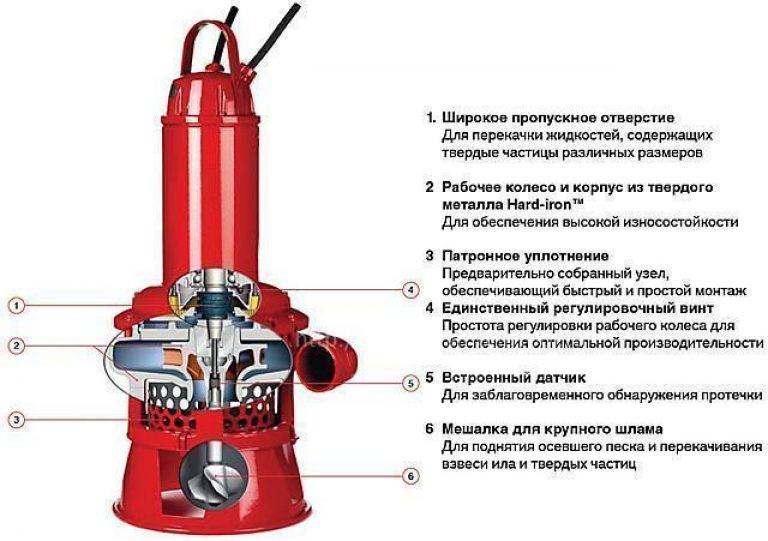

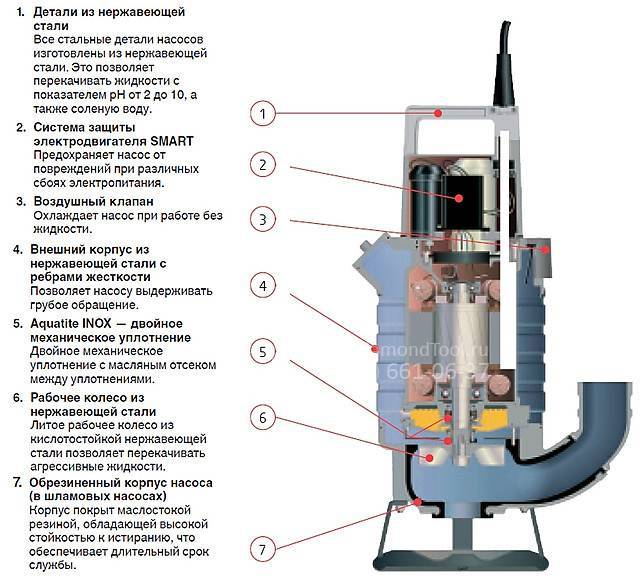

1.2 Конструкция
Поскольку эта техника используется в условиях повышенной сложности, технические характеристики ее должны соответствовать особым требованиям и условиям. На стоимость оборудования существенно влияют два фактора – материал изготовления агрегата и его технические параметры.
У двигателя шламовых насосов ротор по диаметру больше, чем в помпах других типов, а стенки статора тоньше. В результате этих особенностей увеличивается объем тепла, поступающего на статор, что приводит в действие механизм охлаждения мотора и поддерживает режим рабочей температуры на стабильном уровне. Охлаждение осуществляется несколькими путями:
- Использование специального кожуха с охлаждающей жидкостью.
- Подача охлаждающей жидкости на кожух.
Выбор определенного способа охлаждения двигателя зависит от температуры гидросмеси. Возможно также охлаждение за счет контакта двигателяс рабочей средой.
Нижний подшипник по отношению к рабочему колесу расположен на минимальном расстоянии. В результате этого Warmanшламовые насосы служат в тяжелых и средних условиях гораздо дольше. Также за счет такой конструкции снижена вибрация и шум во время работы, а рабочий вал прогибается реже.
В качестве уплотнителей используются специальные уплотнительные и стопорные кольца и пружины. Эти элементы должны быть обязательно отцентрованы, иначе срок эксплуатации оборудования снизится.
Если шламовый агрегат перекачивает жидкость, в которой твердые частицы расположены на дне, то в качестве вспомогательного элемента целесообразно использовать насос с агитатором.Эта вспомогательная деталь повышает эффективность и скорость работы оборудования. Для повторного смешивания перекачиваемой рабочей среды с твердыми абразивами погружные шламовые насосы оборудуют боковыми смесителями.
Принцип работы и применением насосов в пищевой промышленности
Насосы, отличающиеся высоким качеством, предназначены для перекачки пищевых продуктов при самых разных температурах, разной степени вязкости.
Принцип работы агрегата сводится к тому, что из области с низким давлением вещество перекачивается в емкость с более высоким давлением. Механизм начинает работать при воздействии на него энергии извне.
Особенностью насосов для пищевой промышленности является то, что они обеспечивают высокую продуктивность при малых потерях вещества.
Как правило, в пищевой промышленности нашли применение пластинчато-роторные аппараты. Основной задачей промышленного насоса можно назвать перекачку жидкостей и вязких масс. Они применяются для перекачки майонеза, кетчупа, мороженого, молочной продукции, соков, вин и супов, кремов, суспензий, масел, йогуртов и многого другого.
Насосы пищевой промышленности используются также в косметической и фармацевтической сферах. Некоторые современные модели насосов даже используются для очистки воды – ее просто пропускают через агрегаты.
Насос для повышения давления воды и инжекторные насосы
Насос для повышения давления воды
Насосы для повышения напора применяют:
- в коттеджных постройках, чтобы обеспечить работоспособность автономной отопительной системы;
- на даче, чтобы осуществлять подачку воды в системы полива и для летнего душа;
- в ЖКХ, чтобы обеспечивать бесперебойную подачу воды к верхним этажам;
- в промышленной отрасли, чтобы обеспечить циркулирующей водой производственные циклы;
- в отрасли сельского хозяйства, в ирригационных системах.
Стоит отметить, что в производственных масштабах редко пользуются одиночными насосами для повышения давления, а используют такой агрегат как насосная станция, которая является связкой из пары или более насосов.
Каких видов и типов бывают насосы? Насосы для повышения напора воды делятся на два типа:
- одноступенчатые;
- многоступенчатые.
Лучше использовать насос, имеющий несколько рабочих колес, поскольку такой насос максимально повышает напор воды, так как повышение давления производиться каждым рабочим колесом, а показатели мощности в электродвигателе остаются сравнительно небольшими.
Насосы, повышающие давление воды так же включают в себя приборы, относящиеся к помповым водяным насосам и погружным насосам высокого давления, которыми пользуются, чтобы подкачивать воду с больших глубин.
Насосная станция, какая лучше
Вы решили что вам просто необходима насосная станция. Какая лучше, перечень популярных моделей, их характеристики, область применения, мнение потребителей – все это несомненно вас интересует. Что ж, рассмотрим насосные станции поподробнее.
При выборе насосных станций следует уделить внимание таким важным характеристикам:
- глубина втягивания. Этот параметр определят максимальную глубину, с которой станция может производить поднятие воды. Есть один важный момент, учитывается только расстояние между насосом и поверхностью воды. То что находиться ниже поверхности воды не учитывается;
- высота подъема. Этим параметром определяется высота, на которую насосная станция способна подавать воду. Чем выше значение этого параметра, тем большие показатели давления снимаются на выходе насосной станции. К примеру, если данный параметр равен 46 м., то станция создаст давление в 4,6 атм. для идеальных условий, но с учетом всевозможных потерь, этот параметр заметно уменьшается.
- производительность (м3/час). Чаще всего, речь идет о максимальной производительности, то есть той, которая развивается насосной станцией если глубина втягивания и давление равны нулю.
Разделение насосных станций в зависимости от типа насоса
самовсасывающая насосная станция. Такая станция поднимает воду с 9-тиметрового расстояния, причем станции такого типа могут работать даже если в патрубке есть пузырьки воздуха. Недостатком таких приборов можно назвать шумную работу, по этой причине помещение в котором они устанавливаются лучше звукоизолировать;
- многоступенчатая насосная станция. Насосная станция такого типа является более производительной и менее шумной, чем предыдущая. Глубина втягивания таких станций — 8-9 м. Эти приборы обладают более высокой стоимостью, в связи с более сложной конструкцией;
- вихревая насосная станция. Поднимают воду с 7-миметровой глубины, обладают наибольшим напором, но наименьшей производительностью среди всех станций при одинаковой мощности.
Инжекторные насосы для скважин
Для обеспечения автономного водоснабжения (к примеру, на даче) применяют инжекторные насосы для скважин. Устройство такого типа так же дает возможность подавать воду из других источников, таких как водоем или колодец. Кроме этого, они применяются для перекачки воды из накопительных или водопроводных емкостей.
Главная действующая часть в насосной станции называется насосом. Насос может быть эжекторным или инжекторным, их отличие в принципе действия и особенностях использования. Сегодня мы рассмотрим инжекторные насосные станции.
Инжекторные насосные станции лучше подходят для применения в бытовых условиях, так как они обладают большей производительностью и меньше расходуют электроэнергию.
Насосные станции инжекторного типа дают возможность для поднятия воды с 25-тиметровой глубины, именно по этой причине их и можно использовать в скважинах.
Чаще всего в инжекторах насосных станций предусмотрен обратный клапан, для предотвращения такого явления как самопроизвольный спуск воды.
Техническое обслуживание насоса-отстойника
Когда весенний воздух начинает охлаждать ваш дом, зимний пол начинает таять из-за теплой температуры и становится насыщенным из-за нового сезона дождей. Дождевая вода от весеннего дождя нелегко впитывается землей. Следующее место для такой воды — подвал. На этом этапе очень полезен выгребной насос!
Средний срок службы насоса составляет около 10 лет. Правильное обслуживание выгребного насоса является обязательным для его нормальной работы. Раз в год необходимо проводить надлежащий осмотр.
Для обслуживания насоса выполните следующие действия:
1) Удалите мусор из выгребной ямы
Вы должны проверить яму вашего выгребного насоса, чтобы убедиться, что в ней нет мусора. Если там есть мусор, необходимо немедленно удалить его, чтобы в будущем ваш насос не столкнулся с серьезными проблемами из-за наличия мусора.
Иногда в яму непреднамеренно попадает мусор, например, мелкие детские игрушки или обломки предметов, хранящихся в бассейне. Обязательно заполняйте ямы водой, чтобы улучшить работу насоса, так как насос изначально должен выполнять свою работу. Поэтому лучше чистить насос каждые 3-4 месяца.
2) Проверка обратного клапана
В некоторых случаях обратный клапан дренажного насоса может быть установлен неправильно. Из-за этого при его закрытии начинается обратный поток воды в выгребную яму или дренажный насос. Обратный клапан играет важную роль в потоке воды. Он останавливает обратный поток воды.
Поэтому при установке насоса для выгребной ямы стрелка на обратном клапане не должна быть направлена в сторону насоса, чтобы не возникло проблем с обратным потоком воды.
3) Прочистите сливное отверстие
В некоторых типах насосов для выгребных ям между обратным клапаном и канализационным насосом имеется дренажное или сливное отверстие. Прочистите это отверстие с помощью чего-нибудь вроде зубочистки. Остерегайтесь, чтобы не сломать или не уронить что-нибудь в отверстие. Лучше всего прочищать отверстие каждые 3-4 месяца.
4) Понюхайте, нет ли запаха от выгребного насоса
Если вы не будете должным образом ухаживать за бассейном вашего дома, он начнет издавать неприятный запах. Этот неприятный запах чаще всего появляется из ловушки выгребного насоса. В ловушках насоса всегда есть немного воды, но если вода не уходит в бассейн в сухой период, вы можете столкнуться с неприятным запахом или ароматом.
- Очистите резервуар смесью отбеливателя и воды. Отличным средством является смесь из 5 частей воды и 1 части отбеливателя.
- Вы также можете избавиться от неприятного запаха, наполнив бассейн водой до тех пор, пока насос не начнет циркулировать воду.
5) Проверка электропитания и установка резервного источника питания
Через каждые 3-4 месяца необходимо проверять шнуры питания и шнуры, соединяющие насос. В случае сильного шторма дренажный насос подхватывает слив большого количества воды. Отключение электричества приводит к тому, что дренажный насос выходит из строя и затапливает подвал. Поэтому вместе с насосом необходимо иметь генератор резервного питания.
Резервный генератор может обеспечить дренажный насос энергией, необходимой для циркуляции избыточной воды. Эта система резервного питания может подключаться к системе подачи воды в вашем доме, чтобы подавать энергию, необходимую для работы насоса. Поэтому необходимо инвестировать в систему аварийного электроснабжения, чтобы предотвратить затопление подвала.
6) Очистка крыльчатки
Крыльчатка — это самый важный компонент насоса, который помогает отводить воду из подвала в дом. Она представляет собой небольшой фильтр, который легко засоряется и должен быть прикручен к насосу.
Если выгребной насос неожиданно перестает работать или продолжает издавать неожиданный шум, это может привести к засорению крыльчатки. Просто прочистите ее таким образом, чтобы насос заработал как новый.
УСОВЕРШЕНСТВОВАНИЕ КОНСТРУКЦИИ
Долгое время конструкция погружных диафрагменных электронасосов типа ЭДН5 не претерпевала каких-либо существенных изменений, однако начиная с 2000 года мы предприняли ряд шагов по ее усовершенствованию. Так, оригинальный токоввод был заменен на унифицированный под стандартную муфту кабельного ввода типа Б46. Кроме этого, была разработана новая номенклатура всасывающего и нагнетательного клапанов, рассчитанная на разные условия эксплуатации (рис. 4).
Рис. 4. Усовершенствование конструкции всасывающих клапанов
В частности, при изготовлении седла и шара клапанной пары УЭД 10.130 стали использоваться твердые сплавы ВК-20 и ВК-15. Диаметр шара увеличился до 14 мм. Направляющая пружина и опорная втулка шарика теперь изготавливаются из маслобензостойкой резины. Аналогичные изменения были внесены и в конструкцию всасывающего клапана ИДЯМ 306131001.
В перспективе при изготовлении всасывающего клапана ЦК 6033.11.00.000, который сейчас находится в разработке, планируется использовать стеллитовый сплав, для облегчения веса клапанной пары. Диаметр шара клапана составит 15,875 мм.
Рис. 5. Фланцевое соединение для подвески щелевых противопесочных фильтров и капсул с химреагентами
Для обеспечения возможности подвески щелевых противопесочных фильтров или капсул с химреагентами основание насоса было специально переделано под фланцевое соединение (рис. 5).
Также реализовано конструктивное решение по выводу средней точки нулевого провода погружного электродвигателя «вниз», что позволило дополнительно присоединять к установке блок погружной ТМС. На сегодняшний день реализована возможность стыковки с насосом погружных блоков телеметрии двух производителей: ООО «ПК «Борец» и ООО «ИРЗ ТЭК».
Помимо этого, принято решение о замене масла, применяемого при вакуумировании насоса. Если изначально мы использовали масло М10Г2К, то сейчас — синтетическое масло немецкого производителя ADDINOL марки GETRIEBEЕL GH 75W90GL, выбор которого обусловлен его пониженным вспениванием, низким коэффициентом расширения при нагревании и высоким коэффициентом смазки высоконагруженных передач.
Рис. 6. Номенклатура приемных сеток и фильтроэлементов для различных условий эксплуатации
Также была разработана номенклатура приемных сеток и фильтроэлементов для различных условий эксплуатации, включая серийную приемную сетку, самоочищающийся пружинный фильтроэлемент и опытный образец самоочищающегося фильтра (рис. 6).
Насос с самоочищающимся пружинным фильтром (ФДН) с регулируемым межвитковым зазором хорошо зарекомендовал себя при работе с пластовой жидкостью с высокой вязкостью и большим содержанием парафина, а также при промывках в условиях выноса мехпримесей, смешанных с «пластовым илом».
Рис. 7. Опытный насос ЭДН5-Р-ТМ с измененным редуктором и плунжерным насосомРис. 8. Сравнение характеристик серийного и опытного насосов, определенных при стендовых испытаниях на водеРис. 9. Сравнение характеристик КПД серийного и опытного насосов, определенных при стендовых испытаниях на воде
Устройство мембранного насоса
Рабочей деталью насоса этого типа является диафрагма, гибкая пластина из резины или металлического сплава. Мембрана установлена между двумя ёмкостями, первая служит для втягивания и выталкивания откачиваемой жидкости, и снабжены вводом-выводом, вторая для среды вызывающей колебания диафрагмы.
Принцип действия такого насоса прост. При откачивании рабочей среды из полости колебания, мембрана втягивается, тем самым затягивая жидкость в ёмкость для перекачивания, после чего давление в рабочей полости повышается, мембрана опускается, выталкивая выкачиваемую жидкость в отводящий патрубок. Ввиду того что входной и выходной патрубки снабжаются обратными клапанами, перемещение жидкости происходит только в одном направлении.
Как видно, принцип действия мембранного насоса внешне схож с поршневым насосом. Но в качестве рабочей среды для мембраны используется либо жидкость, либо воздух. В результате чего полости практически не загрязняются, кроме того не требуют особой механизации.
Материалом для изготовления корпуса насоса служат металлические сплавы, в том числе стальные и алюминиевые или пластмасса: фторопласт, полипропилен и иные виды. Диафрагма – тонкая металлическая пластина, обладающая достаточной гибкостью или резина.
По типу размещения определяют три разновидности мембранных насосов:
- Работающий под заливом, насос расположен ниже или на уровне источника, рабочая среда подаётся самотёком;
- Самовсасывающий, в этом случае сам насос находится над источником, в цикле работы насос втягивает в себя рабочую среду, в этом случае высота над уровнем рабочей среды может составлять до 6 метров;
- Погружной, корпус насоса находится в рабочей среде.
При самовсасывающем размещении важную роль играет способность мембранного насоса на «сухом ходу» затягивать в себя рабочую жидкость. При погружном размещении преимущества этого насоса в том, что он не требует дополнительной герметизации.
Системы защиты
Для предотвращения поломок насоса применяются следующие защитные устройства:
- Датчик защиты от протечек – монтируется перед уплотнительным кольцом отделяющим отсек двигателя от рабочей камеры импеллера. При попадании внутрь воды во избежание короткого замыкания или протекания масла отключает силовой агрегат.
- Температурный датчик – устанавливается в статор (неподвижную обмотку электрического двигателя) и служит для защиты агрегата в процессе работы от перегрева.
- Поплавок – используется в бытовых агрегатах и служит для автоматического отключения насоса при падении уровня откачиваемой жидкости ниже защитного кожуха на его рабочем колесе.
Виды поверхностных насосов
Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.
Таблица. Виды поверхностных насосов.
Вихревой | Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов. |
Центробежный | Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме. |
Эжекторный | Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы. |
Принцип работы самовсасывающих насосов
Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.
Горизонтальный поверхностный насос центробежный
Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.
Электронасос автоматически подаст воду в дом, что весьма удобно и практично
Погружные шламовые насосы во Владимире
Насос BELAMOS 3SP 60/1.8
Насос BELAMOS DWP 750
Насос WWQ БВ-0,12-40 (нижний забор, кабель 25 м)
Насос КАЛИБР НПЦ-750/35П
Насос ДЖИЛЕКС Водомет ПРОФ 55/35
Насос WWQ БВ-0,12-40 (нижний забор, кабель 10 м)
Насос Makita PF1110
Дренажный насос Quattro elementi Drenaggio 400 f promo
Шламовый Насос Ibo 50-Kbfu 450 Вт
Насос BELAMOS 3SP 90/1.8
Насос погружной дренажник 230/8 Ф
Насос КАЛИБР НПЦ-400/35П
Насос GARDENA 4000/2 Classic
Насос Grundfos SQ 3-65
Насос KARCHER SP 3 Dirt
Насос Makita PF0800
Насос UNIPUMP 4SKM 100
Шламовый Насос Ibo 50-Kbfu 750 Вт
Насос AL-KO Dive 5500/3
Насос КАЛИБР НПЦ – 250/5
Насос погружной водомет 55/75
Шламовый Насос Ibo 50-Kbfu 2200 Вт
Насос Grundfos SQ 2-70
Насос BELAMOS DWP 2200
Насос ВИХРЬ СН-100
Насос Makita PF1100
Насос ЗУБР НПГ-М1-400
Насос Makita PF0403
Насос ДЖИЛЕКС Фекальник 230/8
Насос ЗУБР НПВ-240-10
Насос ВИХРЬ СН-100В
Насос Makita PF0410
Насос Pedrollo VXm 8/35
Насос AL-KO Drain 20000 HD
Насос Makita PF0610
Погружной дренажный насос PATRIOT F 400
Дренажный насос Al-ko Drain 20000 hd
Насос WWQ БВ-0,12-40 (верхний забор, кабель 25 м)
Шламовый (дренажный) насос IBO 50-KBFU-0,45
Насос Hammer NAP 750
Насос ВИХРЬ СН-60В
Насос KARCHER SP 2 Flat
Шламовый Насос Ibo 50-Kbfu 1500 Вт
Шламовый насос IBO 50-KBFU-0,75
Насос ДЖИЛЕКС Фекальник 140/6
Насос Makita PF0300
Насос ВИХРЬ СН-50Н
Насос WWQ БВ-0,12-40 (верхний забор, кабель 10 м)
Насос KARCHER SP 5 Dirt
Насос фекальный с режущим механизмом WFM 7-12
Погружной насос Quattro elementi Drenaggio 400 f
Насос Aleago 4QGD 1,2-60-0,37
Насос Hammer NAP 550B
Шламовый насос IBO 50-KBFU-0,45
Россия Дренажный насос гном 40-25Т с р/о
Насос Grundfos SQ 2-55
Насос ВИХРЬ СН-90В
Насос ЗУБР ЗНВП-300-10_М2
Насос PATRIOT F 300
Насос JEMIX GS 400
Насос KARCHER SP 7 Dirt Inox
Насос Makita PF1010
Насос КАЛИБР НПЦС-3,8/80-550
Насос Grundfos SQ 2-85
Насос GARDENA 6000/5 inox Premium
Насос BELAMOS TM10-60
Насос PUMPMAN TVM60-20UN
Насос ЗУБР НПВ-240-16
Насос Hammer NAP 600/39S
Насос GARDENA 4000/2 Comfort
Насос КАЛИБР НПЦ-550/35П
Насос BELAMOS SP 40/5
Насос Quattro Elementi Acquatico 200 (кабель 10 м)
Выбор шламового насоса
Основные параметры, по которым выбирается шламовый насос: цена, производительность, напор и характеристики включений
Важно выбрать скорость вращения рабочего колеса. Чем она ниже, тем меньше износ, но габариты и цена увеличиваются
Вертикальное или горизонтальное исполнение зависит от места, где применяется насос
Важно правильно выбрать соотношение между долговечностью и доступной ценой. Стоимость шламовых насосов высокая и составляет десятки и сотни тысяч рублей
Запчасти легче достать для отечественных изделий, но по отзывам покупателей часто предпочтение отдается импортным, чьи характеристики значительно лучше.
Устройство и принцип работы погружных насосов
Вибрационные насосы
Основными элементами погружного вибрационного насоса являются:
- силовой агрегат, внутри которого располагается электрический магнит;
- вибратор или вторая часть электромагнита, приводящего в действие ходовой поршень;
- камера для набора воды, соединенная с выводящим патрубком;
- всасывающая камера. Отсек, куда в первую очередь попадает вода из источника;
- амортизатор, необходимый для обеспечения плавного хода рабочего поршня;
В продаже есть устройства, не оснащенные амортизаторами. Однако они быстро выходят из строя, так как резкие движения поршня приводят к механическим повреждениям.
- шайбы, влияющие на производительность погружного устройства. За счет увеличения или уменьшения количества шайб можно самостоятельно изменять мощность насоса;
- шток или основа для движения поршня;
- обратный клапан. Устройство устанавливается для того, чтобы предотвращать обратный отток жидкости из насоса. За счет обратного клапана можно увеличить номинальную производительность оборудования;
- гайка, необходимая для фиксации поршня на штоке;
- поршень, являющийся основным рабочим элементом насоса;
- каналы, предназначенные для перевода воды из сборной камеры в водопроводную систему.
Основные элементы оборудования вибрационного типа
Работа погружного насоса вибрационного типа происходит за счет движения поршня. При подаче электрического питания создается электромагнитное поле в силовом агрегате, и вибратор притягивается, придавая поршню движение. В это время в наборной и всасывающей камерах создается разряженное давление, и свободное пространство заполняется водой через обратные клапаны. Аналогичным образом жидкость проходит через каналы и попадает в трубопровод.
За секунду происходит несколько движений поршня, что обуславливает напор воды в трубопроводе.
Центробежные насосы
Центробежный погружной насос состоит из следующих элементов:
- рабочее колесо – основной элемент оборудования;
- лопасти рабочего колеса, создающие центробежную силу для всасывания воды;
- корпус, защищающий рабочее колесо от механических повреждений;
- всасывающая область, через которую нагнетается жидкость;
- напорный трубопровод, передающий воду от насоса к системе водопровода;
- обратный клапан, предотвращающий выход воды из насоса в источник;
- защитная сетка, необходимая для предохранения рабочей части насоса от примесей, негативно влияющих на работу устройства.
Рабочие части погружного насоса, работающего за счет возникновения центробежной силы
Эксплуатация погружных насосов центробежного типа, оснащенных защитной сеткой, возможна и в слегка загрязненной воде.
Принцип работы погружного насоса с такой конструкцией достаточно прост. За счет подачи электроэнергии рабочее колесо начинает вращаться. По периметру лопастей создается центробежная сила, которая заставляет воду перемещаться от всасывающего трубопровода к напорному, соединенному с системой водоснабжения дома.
Подробнее о конструкции и принципе работы центробежного насоса можно узнать из видео ролика.
Вихревые насосы
Теперь рассмотрим, как работает погружной насос вихревого типа. Устройство и принцип работы оборудования аналогичен центробежному насосу. Различия заключаются в следующих аспектах:
- рабочее колесо вихревого насоса является цельным, а центробежная сила, создающая вихревой поток, образуется в результате движения ребер жесткости;
- вода, поступающая через обратный клапан, накапливается в ячейках и именно из них переводится в напорный трубопровод.
Конструкция и принцип работы вихревого устройства
Вихревые насосы в силу своей конструкции способны выдавать больший напор жидкости при небольших энергетических затратах.
Шнековые насосы
Шнековые насосы (их еще называют винтовыми) работают за счет вращения рабочего винта, расположенного внутри неподвижного корпуса.
Внутреннее устройство шнекового оборудования
От скорости вращения шнека прямопропорционально зависит производительность насоса.
Управление погружным насосом любого типа может производиться вручную или с помощью автоматической системы, которая устанавливается дополнительно. Любой насос можно оснастить поплавком, предотвращающим работу в «сухом» режиме, недопустимую при использовании погружных устройств.
Для исключения перепадов напряжения электрической сети, способной вывести оборудование из строя, используются стабилизаторы. Чтобы усовершенствовать конструкцию погружного насоса и максимально продлить срок его службы, в систему водоснабжения дома встраивается гидроаккумулятор.
Типы шламовых насосов
Центробежный шламовый насос применяется для агрессивных сред и продуктов из крупных фракций (отечественные: 6ШВ8/ГШН). Он предназначен для тяжелых условий работы и при этом отличается высокими производительными показателями. Рабочие элементы изготавливаются из композиционных материалов высокого качества.
Основные принципы работы оборудования:
- экономичность;
- высокая мощность;
- долговечность;
- легкость обслуживания;
- стандартное исполнение.
На отечественные шламовые насосы производство давно освоено и они применяются во многих отраслях.
ГШН – консольное оборудование горизонтального исполнения с односторонним входом и осевым подводом жидкости. Перекачивается среда плотностью до 2500 кг/м3. Величина включений достигает 20 мм, а их содержание – до 25 %. Температура жидкости составляет от +5 до +60 градусов по Цельсию.
Насосы 8С8 предназначены для перекачки абразивных суспензий с крупностью частиц до 30 мм и с содержанием до 50 %. Применяются в металлургии, в угольной и горнорудной промышленности, на предприятиях по изготовлению цемента и др.
Вертикальный шламовый насос может быть панцирными или полупогружным. Первые изготавливаются для мокрой или сухой установки. Гидравлическая часть делается наподобие горизонтальных насосов. Устройства без уплотнения вала применяются для перекачки с высоким содержанием твердых частиц или пенистых сред.
Насосы ВШН способны перекачивать гидросмеси, содержащие фракции плотностью 1300 кг/м3. Их крупность не должна превышать 20 мм при концентрации до 20 %. Насосы секционного типа ВШНС имеют аналогичные характеристики и предназначены для перекачки смесей с теми же свойствами: сточные воды, отработанные промывочные растворы и др.
