Как соединить розетки шлейфом своими руками: сколько можно подключить

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа.

Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки.

Качество такого соединения во многом определяется типом контакта.Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

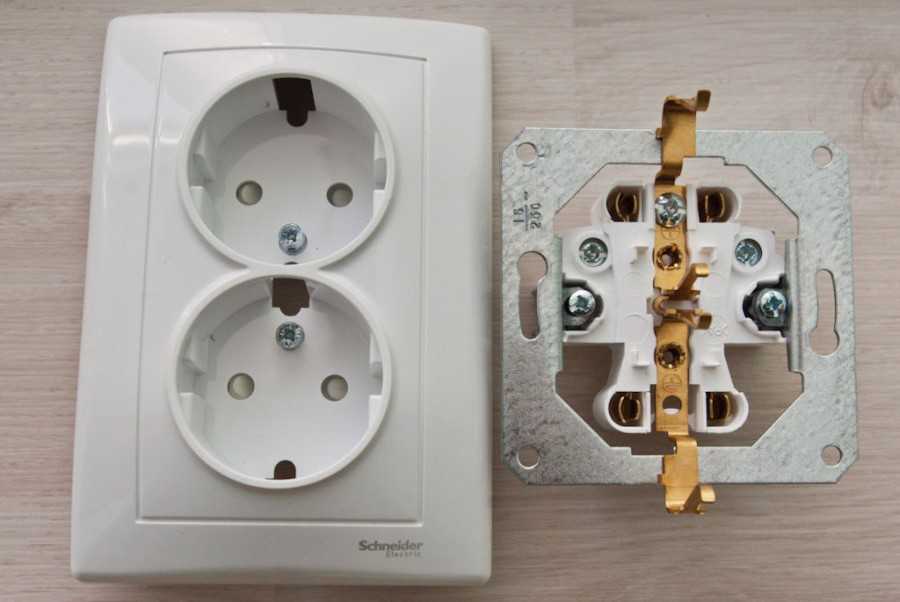

Последовательность монтажа двойной розетки

Когда схема подключения на двойную розетку правильно определена, место выбрано, а материалы подготовлены, можно приступать к монтированию.

Демонтаж старой розетки

Еще раз удостоверившись, что автоматы в квартире выключены, можно приступать к удалению старой розетки.

Порядок действий следующий:

1. Выкрутить все винты, на которых крепится изделие.
2. Снять внешнюю крышку старого устройства.
3. Открепить провода, выкрутить фиксирующие лапки.

Следует разобрать и новое изделие, которое требуется встраивать. Фронтальную панель нужно аккуратно открутить от рабочей части.

Новый подрозетник для двойной розетки

Следует уделить пристальное внимание качеству нового подрозетника — оно должно быть достаточно высоким, и в этом случае можно быть уверенным в четкой фиксации и нормальной работе розетки

Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации. Более дешевые подрозетники крепятся не специальными лапками, а шурупами.

Порядок монтирования подрозетника прост. Винты на нем нужно закрутить по часовой стрелке, держатели разойдутся вправо и влево, закрепляя само изделие. Но по мере работы стакан всегда ослабевает, поэтому лучший вариант — дополнительно закрепить его алебастром.

Инструкция к действию:

1. Развести сухой порошок алебастра (можно заменить его цементом) до консистенции сметаны. Брать нужно маленькую порцию порошка, поскольку состав мгновенно затвердевает.
2. Положить массу в место будущего подрозетника, немного намочив нишу водой.
3. Через 20 минут в отверстие в стене можно крепить подрозетник.
4. Выровнять положение стакана при помощи молотка и уровня, чтобы он располагался идеально ровно.
5. Далее щели между изделием и стеной заделать новой порцией алебастра.
6. Убрать лишнюю массу ножом.
7. Закрепить стакан винтами, не перетянув их слишком сильно — так пластик может треснуть.

Подготовка к подключению

Для обеспечения правильного двухполюсного соединения проводов нужно раскрыть кабель. Острый нож поможет быстро удалить внешнюю изоляцию с нужного кабеля. Слишком длинным запас проводов оставлять не следует, в противном случае это создаст неудобства при подключении розетки.

Оптимальным считается оголение проводов от изоляции на 1 см. Общий запас провода обычно не превышает 12 см. Более короткие провода можно удлинить. Далее разрешается приступать к самому ответственному этапу — подключению двойной розетки с заземлением.

Как подключить провода

На данном этапе нужно четко выделить провода, имеющиеся в рабочей части изделия, определив в них по цвету ноль, фазу и заземляющий провод.

Порядок действий таков:

1. Ослабить болтики на клеммах, предназначенных для подсоединения проводов.
2. Вставить в контакты провода розетки.
3. Тщательно затянуть болты отверткой.

Установка изделия

Тщательная укладка проводов в стакане очень важна: если этого не сделать, рано или поздно изоляция кабелей повредится, эксплуатация электроприборов может быть нарушена. Провода нужно свернуть без резких перегибов. Они не должны находиться в подрозетнике прямо под крепежными болтами.

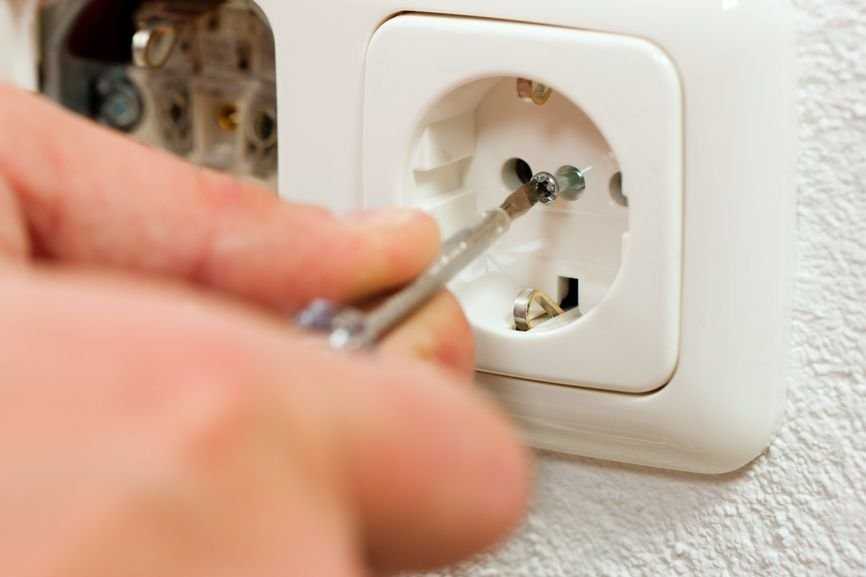

В окончание работы розетку надо углубить внутрь и закрепить крепежными лапами либо прикрутить саморезами. Затем нужно придать ей ровное положение, используя уровень, и соединить суппорт с блоком установочной коробки.

Последней ставят декоративную накладку — новая розетка с двумя гнездами готова!

Особенности монтажа группы розеток шлейфом:

1. Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
2. Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Терморегулятор в розетку для бытового обогревателя: сфера применения, устройство

Как подключить розетку своими руками. Что нужно знать, чтобы сделать это быстро и безопасно

Для того, чтобы подключить электророзетку, вам понадобится совсем немного времени. В то же время самостоятельное подключение дома – дело, чрезвычайно тонкое и ответственное, конечно нужно вооружится определенными знаниями и соблюсти все требования. Установка новых или замена вышедших из строя устройств — необходимая процедура, например при покупке нового жилья или реконструкции старого. К тому же торговые сети постоянно пополняется инновационной техникой, к которой зачастую требуется соответствующее подключение.Если вы хотите обойтись без привлечения специалиста электрика, данная статья научит вас, как это сделать.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Особенности монтажа группы розеток шлейфом:

1. Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
2. Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Подключение розетки rj-45

Подключение розеток шлейфом: почему так делать нельзя?

В соответствии с действующими стандартами, обеспечить защиту от пробоя на корпус электроприбора можно с помощью заземления. С этой целью современные розетки оснащаются третьим контактом, с помощью которого корпус электроприбора будет подсоединен к заземляющему контуру.

Электробезопасность является самой важной задачей, которую необходимо решить при создании и использовании электрической сети. Но стоимость монтажных работ увеличивается пропорционально повышению мер защиты от возгорания и поражения током

Также это напрямую влияет на увеличение сложности монтажных работ.

В соответствии с действующими стандартами, обеспечить защиту от пробоя на корпус электроприбора можно с помощью заземления . С этой целью современные розетки оснащаются третьим контактом, с помощью которого корпус электроприбора будет подсоединен к заземляющему контуру. Но применение трехжильного кабеля усложняет подключение розеток, а также весь процесс электромонтажных работ. Но, несмотря на это, электробезопасность всегда должна оставаться на первом месте!

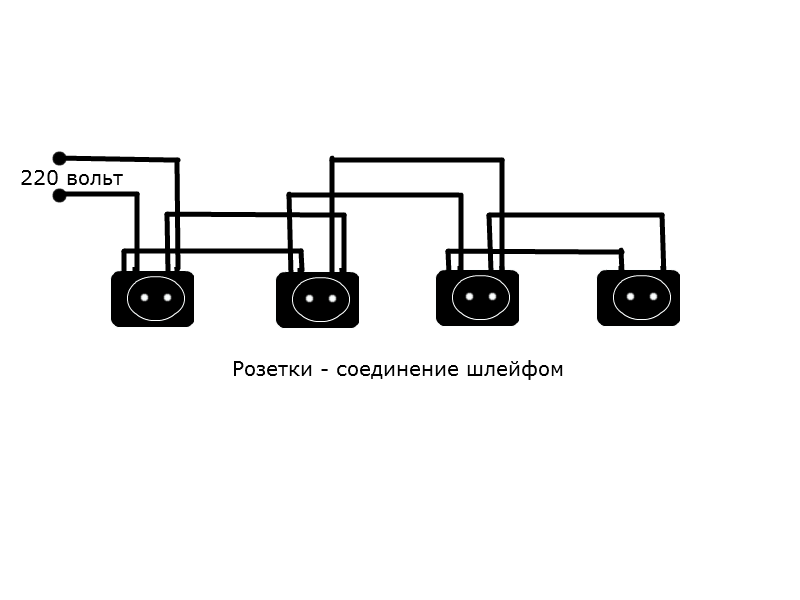

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

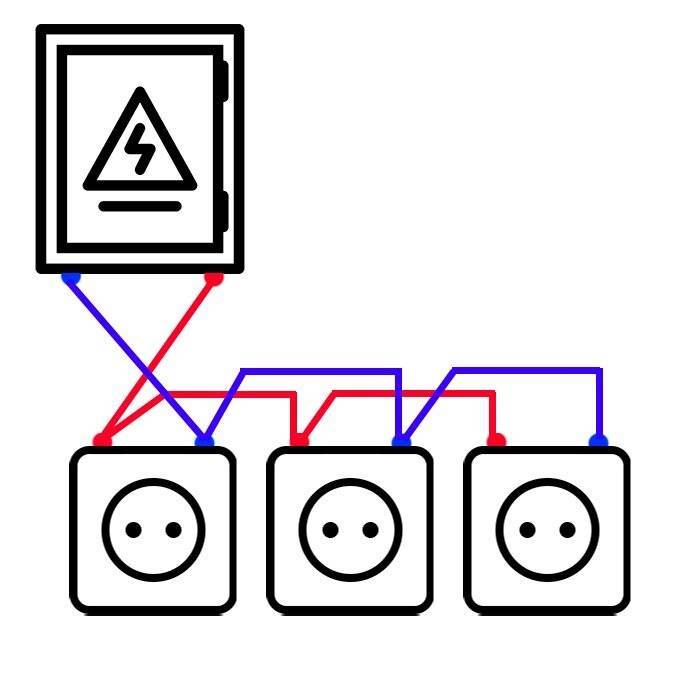

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением. Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление

Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток , естественно, потребуются инструменты. Их набор достаточно стандартен:

1. — уровень;
2. — кусачки;
3. — отвертка;
4. — нож с карандашом;
5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Основные стандарты физической части монтажа розеток

Занимаясь установкой розетки нужно знать что подключить, куда, при чём тут электропроводка, чего нельзя делать своими руками, и чего нельзя делать никогда. Правильно? Извините, нет – неправильно! Несмотря на то, что розетка, прежде всего электротехническое изделие, именно физика монтажа и крепления этого оконечного изделия очень важна.

Давайте (пока без электричества) посмотрим, какие ошибки могут подстерегать в этом нехитром, но очень хорошо детализированном рабочем процессе:

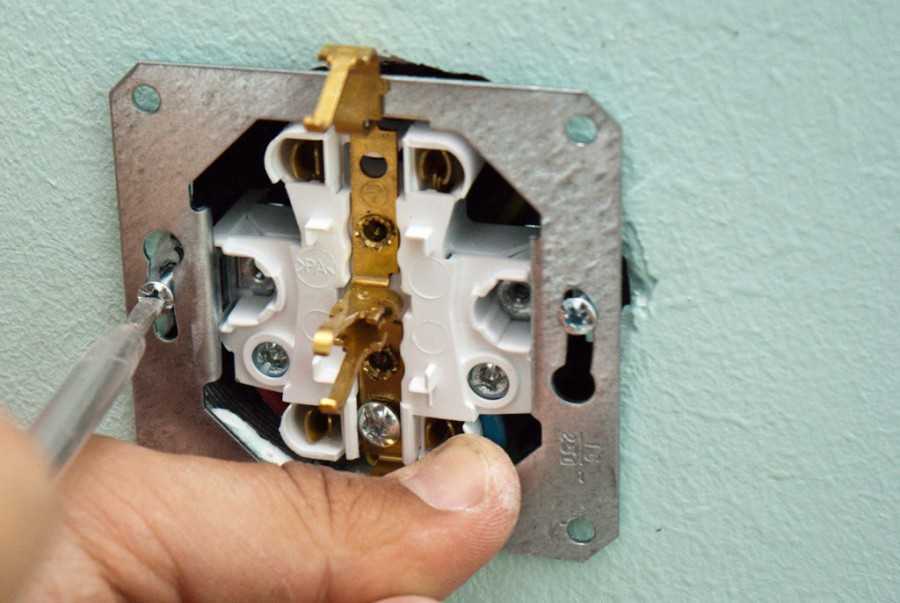

• Основным крепёжным элементом розетки является несущая рамка. Это металлический квадрат, на котором смонтирована начинка;
• Фиксация в стене осуществляется за счёт распорных скоб (внутри розетки) истопорных шурупов , которыми рамка и подрозетник соединены в единое целое;
• Подрозетник при этом надёжно закреплён в стене.

Какие основные ошибки допускают начинающие электрики, выполняя задачу, как правильно подключить розетку? Вы правы, они начинают с проблемы как подключить провода к розетке, что иногда приводит к большим проблемам с уборкой.

Что произошло в этом случае? Всё просто. Розетка была не закреплена, после того как вилка миксера, где мололось мясо для каши псу, была выдернута, вместе с вилкой выдернулась розетка. Это привело к и к катаклизму. Розетка упала в чашу миксера, что и привело к таким последствиям. Фен, метла, массажёр и пиво на полу не экспонаты. Семья собиралась в баню, когда взорвалась чаша миксера, произведя все эти разрушения.

Розетка выгорела, электропроводка тоже, это вызвало проблемы на связанной с ней цепи. Как решать неразрешимые проблемы в электросети мы . Хорошо то, что никто не пострадал. Так эта розетка выглядит сейчас . Очевидно, что это муляж.

Перед тем как подсоединить провода к розетке убедитесь, что Вы точно поняли, как её надежно закрепить в подрозетник!

Перед тем как заняться электропроводкой убедитесь, что подрозетник надёжно установлен в стене, что распорные скобы зафиксируют внутреннюю часть розетки, и что стопорные шурупы позволят закрепить рамку. Иначе выдергивая вилку, Вы рискуете вместе с ней выдернуть и розетку из стены

, а последствия Вы уже увидели.

Думая как выбрать правильный шуруп фиксатор, отдайте предпочтение более длинному и тонкому шурупу. Толстый может разрушить пластиковый стакан подрозетника, отчего никакой фиксации не будет.

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный. К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково. Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

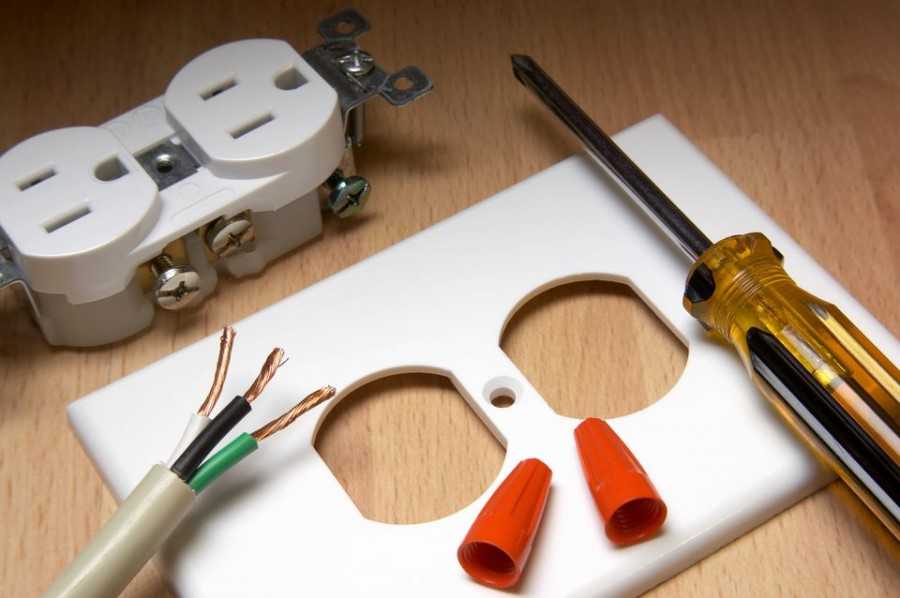

Подключать розетку начинаем с приготовления:

• инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
• расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
• фонарика.

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь. Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.

В нашем случае теперь необходимо в нужном месте перерезать провод. Прикидываем длину на изгиб и на 1 см для клеммы. Перекусываем. (Семь раз отмерь — один отрежь!) Зачищаем провод от верхней оплётки, Зачищаем концы проводов на 1 см. (На фотографии неправильно — слишком короткие концы.) Это вполне удобно делать канцелярским ножом. Вы можете выдвинуть лезвие как раз на толщину изоляции

и не повредить провод. Специальный инструмент, конечно, удобен, но он необходим только профессионалам для ежедневной работы.

Зачистка провода специальным инструментом

Изгибаем. С мягким многожильным проводом работать удобнее, с толстым одножильным — надёжнее. В примере использован медный провод сечением 2.5 квадратных миллиметра.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления. Самый распространенный вид соединения проводов с розетками – винтовые зажимы

Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами – фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

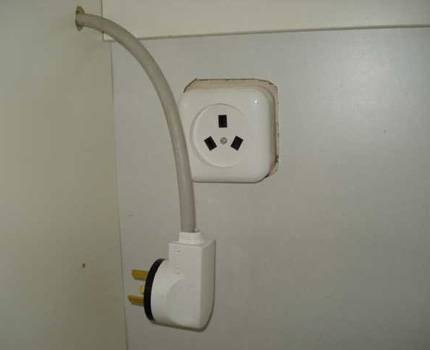

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Техника безопасности при работе

Правила техники безопасности состоят в следующем:

• Все работы, связанные, с источниками напряжения, проводятся только при полном обесточивании линии. Изначально выполняем все подготовительные мероприятия, выборку штробы, монтажного отверстия и укладку проводов.
• Каждый провод, который предполагается подключать, нужно проверять, фаза это или ноль, в независимости от маркировки изоляции. Инструмент, который будет задействован в работе, должен иметь заизолированные рукоятки.
• При необходимости удлинения провода стоит исключить скрутки проводов, и использовать специальные быстроразъемные клеммы.
• Для монтажа подрозетника нужно следить, чтобы провод не повредился.
• При работе специализированным электроинструментом использовать только тот, что подходит по номинальной мощности и силой тока.

Соблюдение всех требований по электробезопасности и правил монтажа позволит оградить себя от нежелательных последствий и проблем, связанных с повреждением электропроводки, розеток, выключателей. И таких пагубных последствий, как возгорание элементов, при неправильной установке.

{SOURCE}

Порядок работ по монтажу шлейфа

Определение фазы индикаторной отверткой

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом  необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

1. Разметка и подготовка места.
2. Штробление стен.
3. Закладка кабеля от распределительной коробки к первому подрозетнику.
4. Подготовка провода для перемычек.
5. Установка подрозетников.
6. Подготовка ответвлений, чтобы соединять РЕ проводники.

7. Монтаж линии и укладка проводов.

   Правильное подключение шлейфа розетки через соединение проводов в колпачке СИЗ

8. Соединение нулевых и фазных жил и проводников заземления.
9. Закрепление рабочих элементов в подрозетнике и установка лицевых крышек.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Неправильное соединение непосредственно через клеммный контакт розетки приводит к его постепенному выгоранию

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Методика установки розетки с заземлением

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.

Подключение разбивается на несколько этапов:

• отключить питание;
• отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
• «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
• по возможности провода изолируются, после чего можно прикручивать крышку розетки.

• То, без чего нельзя обойтись в электросистеме

• Электрические розетки

• Моментный двигатель: принцип работы, основные характеристики и преимущества

Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож – изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:

• Последовательное – розетки подключены на одном уровне друг за другом;
• Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
• Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.

Порядок работ по монтажу шлейфового соединения

1. Подготовка мест установки подрозетников и штробление стен для укладки кабеля между розетками.
2. Прокладка кабеля от распределительной коробки к первому подрозетнику, от первого – ко второму и так далее по количеству розеток в шлейфе.
3. Установка подрозетников.
4. Подготовка ответвлений для подключения РЕ-проводника, а в случае необходимости – нулевого и фазного провода.
5. Монтаж ответвлений и укладка их в подрозетнике.
6. Подключение нулевого, фазного и заземляющего проводника к соответствующим клеммам устройства.
7. Фиксация рабочей части изделия в монтажной коробке.
8. Установка крышки розетки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и подключить ТВ розетку?

Таким образом, шлейфовое соединение розеток позволяет значительно сэкономить на длине электрических кабелей. Кроме того, оно дает возможность существенно уменьшить объем строительных работ по прокладке электрической проводки. Такое техническое решение может оказаться идеальным при возникновении необходимости добавления одной или двух розеток в помещении без проведения масштабных ремонтных работ.

Порядок работ по монтажу шлейфового соединения

1. Подготовка мест установки подрозетников и штробление стен для укладки кабеля между розетками.
2. Прокладка кабеля от распределительной коробки к первому подрозетнику, от первого – ко второму и так далее по количеству розеток в шлейфе.
3. Установка подрозетников.
4. Подготовка ответвлений для подключения РЕ-проводника, а в случае необходимости – нулевого и фазного провода.
5. Монтаж ответвлений и укладка их в подрозетнике.
6. Подключение нулевого, фазного и заземляющего проводника к соответствующим клеммам устройства.
7. Фиксация рабочей части изделия в монтажной коробке.
8. Установка крышки розетки.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Самостоятельный монтаж электропроводки

Таким образом, шлейфовое соединение розеток позволяет значительно сэкономить на длине электрических кабелей. Кроме того, оно дает возможность существенно уменьшить объем строительных работ по прокладке электрической проводки. Такое техническое решение может оказаться идеальным при возникновении необходимости добавления одной или двух розеток в помещении без проведения масштабных ремонтных работ.
