Возможные схемы подключения радиаторов отопления

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

• нижнее;
• боковое;
• диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

1. Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
2. Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.

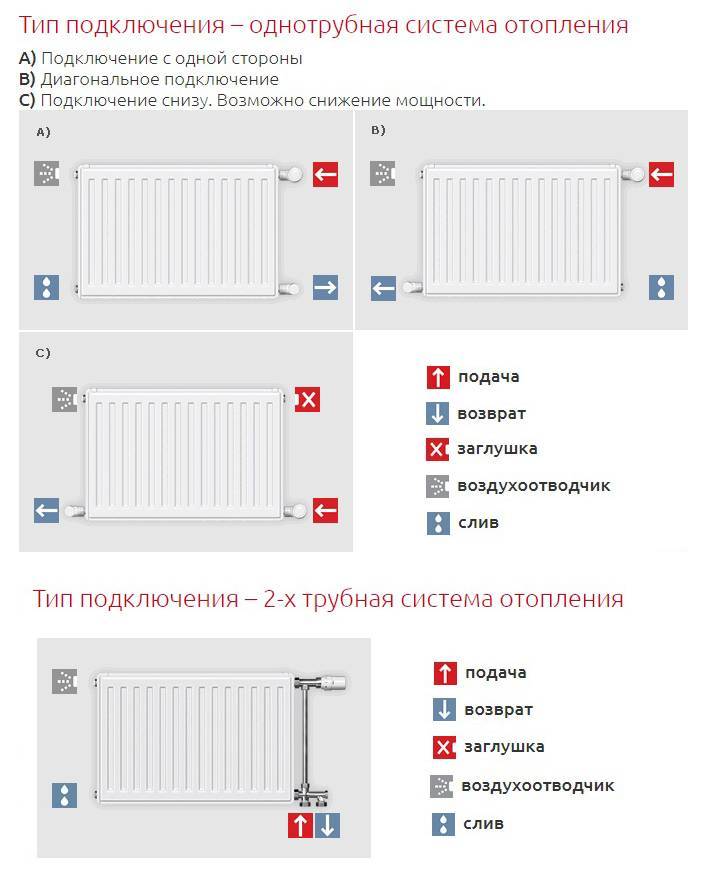

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

• Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
• Нет возможности отрегулировать теплоотдачу отдельного радиатора.
• Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
• Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

• С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
• Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
• Монтируется как в одноэтажном помещении, так и в несколько этажей.
• Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

1. Шаровые краны;
2. Регулирующие вентили;
3. Термостатические регулирующие вентили;
4. Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы

Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами. Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

• Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
• При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
• Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
• Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

• Простой способ монтажа.
• Быстрый нагрев радиатора.
• Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

• Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
• Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

• Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
• Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

• Сложная геометрия разводки труб, затрудняющая монтаж подключения.
• Трудности при маскировании.
• Большой объем необходимого сантехнического материала.

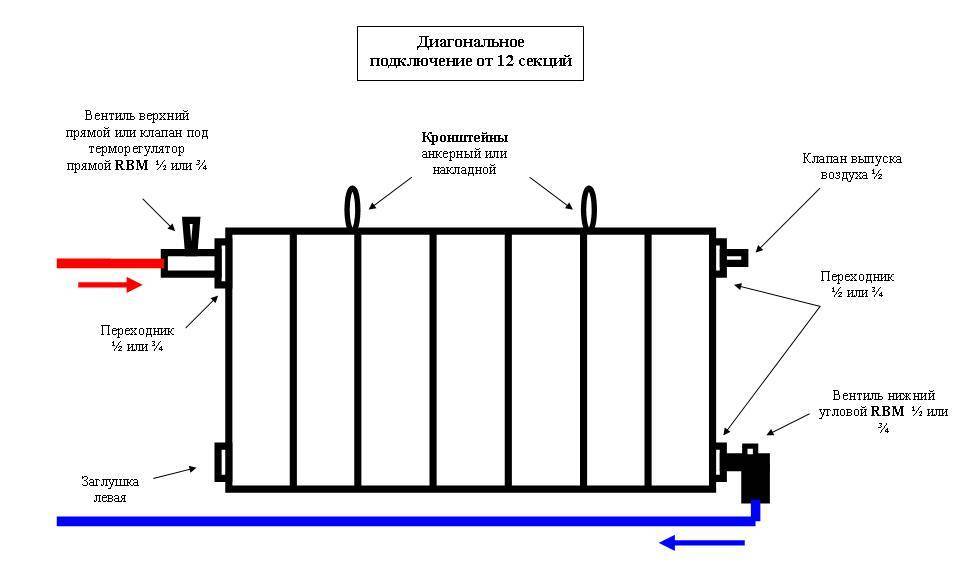

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор.

Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения.

Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи.

Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления.

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

• размер и тепловая мощность отопительных приборов;
• место их расположения в комнате;
• способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

• все радиаторы в одной комнате располагаются на одном уровне;
• ребра конвекторов в вертикальном положении;
• центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
• длина батареи не менее 75% от длины самого окна;
• расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

1. Диагональное;
2. Боковое;
3. Нижнее;
4. Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.

Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.

В однотрубной схеме отопления боковое подключение реализуется двумя способами:

1. С монтажом байпаса;
2. Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.

Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов.

Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны Маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана Маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)-min

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

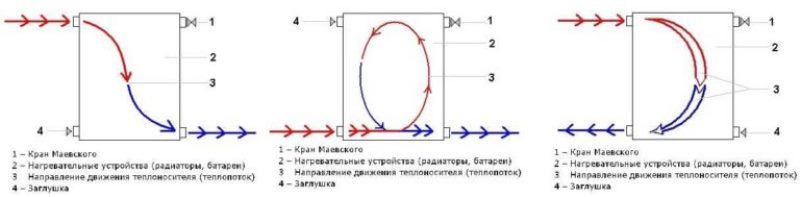

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны.

Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
