Применяемые схемы
Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:
- Прямое подключение резерва к выбранной группе потребителей.
- Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
- Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.
Подключение через ABP
При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

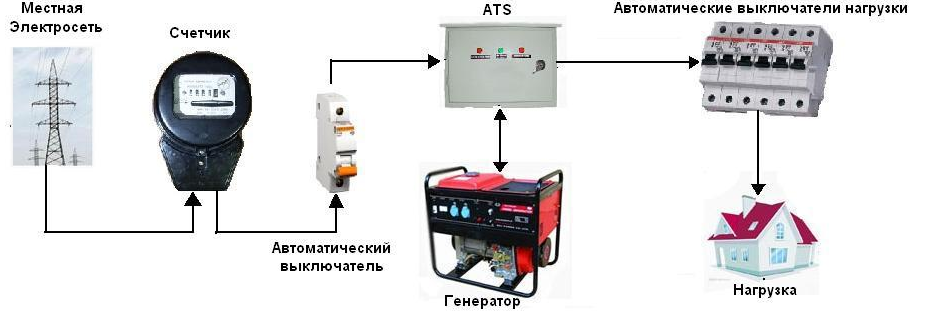

Схема подключения в этом случае выглядит следующим образом:
- Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
- К ABP подключается параллельно генератора.
- После ABP идет еще один автоматический выключатель.
Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.
После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

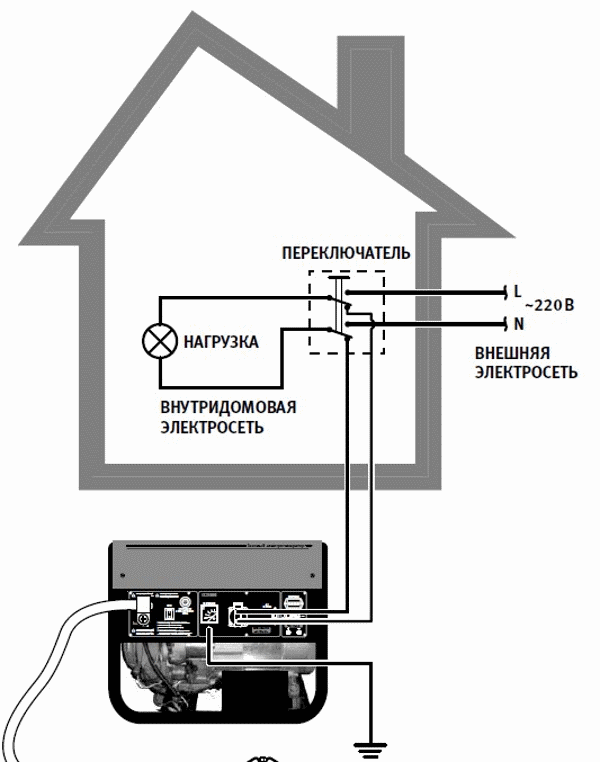

Перекидной рубильник
Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:
- Средние контакты рубильника подключают к сети нагрузки.
- Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
- Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.
В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.
В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.
Реверсивный рубильник
Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:
- Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
- Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.
Подобный переключатель обходится дешево и установить его несложно.
Основные задачи
При подключении нужно обратить внимание на следующие особенности:
- место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
- частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
- мощность потребления. Данный параметр вычисляется путём учета потерь;
Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.
По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.
Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.
Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.
Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.
Организация автопереключения
Далеко не каждому понравится своими руками менять положение рубильника в случае отключения внешнего электричества. Чтобы не пришлось постоянно следить за тем, когда ток перестанет поступать от магистрали, стоит организовать простую систему автопереключения. С ее помощью, как только будет запущен бензогенератор, удастся сразу организовать переход к резервному источнику.
Чтобы смонтировать автоматическую систему переключения рубильника, необходимо будет запастись двумя пусковыми устройствами с перекрестным подключением. Они называются контакторами. Их работа задействует два вида контактов:
- силовые;
- нормально замкнутые.

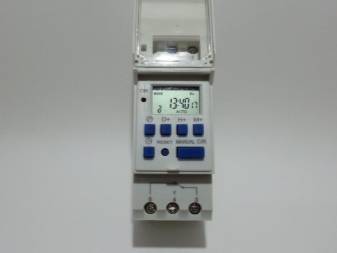

Дополнительно потребуется купить реле времени, если хочется предоставить генератору несколько минут на прогревание перед началом работы.
Принцип действия контактора прост. Когда подача электричества на внешней линии восстанавливается, его катушка блокирует доступ к силовым контактам и открывает доступ к нормально замкнутым.
Исчезновение напряжения приведет к обратному действию. Устройство заблокирует нормально замкнутые контакты и запустить реле времени. Спустя определенный временной промежуток генератор начнет вырабатывать электричество, подавая необходимое напряжение. Оно тут же будет направлено на контакты резервного хода.
Такой принцип работы позволит своевременно организовать блокировку контактов внешней сети и обеспечит подачу электричества мобильной станцией. Как только подача напряжения от магистрали восстановится, в работу включится катушка основного пускателя. Ее действие замкнет силовые контакты, и это приведет к автоматическому отключению генератора.
О том, как безопасно подключить бензогенератор, смотрите в следующем видео.
Разновидности схем подключения
Существующие схемы различной сложности, доступные для использования в частных домах и квартирах, можно разбить на три категории:
- Ручная коммутация.
- Полуавтоматическое подключение.
- Автоматическое подключение с автозапуском.
- Оперативность. Подключение резервного источника должно обеспечиваться минимумом простых и однозначных переключений, которые можно сделать даже при отсутствии освещения.
- Безопасность для человека. Все переключения должны быть полностью безопасны для оператора — рубильники и переключатели нужно использовать закрытого типа и размещать их на уровне лица. Это обеспечивает электробезопасность и исключает травматизм.
- Безопасность для оборудования. Схема должна надежно защищать оборудование дома и подстанции от нештатных ситуаций — неправильной последовательности переключения, внезапного появления или исчезновения основного или резервного питаний, короткого замыкания, перегрузки и т. п.
- Наглядность и простота. Если система переключения не полностью автоматическая, то она должна быть максимально наглядной и простой. Это не только исключит ошибки оператора, который, скорее всего, будет неспециалистом, но и сделает схему более надежной и ремонтопригодной.
Для того чтобы запитать дом от резервного источника, необходимо, прежде всего, отключить его от основного. Причем сделать это нужно так, чтобы и тот, и другой источники не оказались подключенными параллельно. В противном случае при появлении основного питающего напряжения произойдет авария, вызванная подачей встречного напряжения.
Выбор
Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:
- Масса.
- Габариты.
- Мощность.
- Потребление топлива.
- Уровень шума.
- Длительность работы.
Автоматизация и цена вопроса — параметры, к которым тоже присматриваются
Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах
Работа генераторов
По параметрам
Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.
На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.
Вам это будет интересно Все об подсветке потолка
Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать
При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много
Топлива тоже будет расходоваться слишком много
Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.
Работы по подключению
По типу
Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.
Устройство сети
Асинхронные
Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:
- Электронные устройства.
- Вычислительная техника.
- Медицинские приборы, поддерживающие бензиногенераторы.
Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.
Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.
Устройства с автозапуском
Синхронные
Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:
- Офисы.
- Холодильные установки.
- Электрооборудование в дачах, загородных домах.
- Строительные объекты.
Есть у таких приборов и некоторые положительные качества:
- Устойчивость к кратковременным перегрузкам.
- Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.
Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.
Перекидные рубильники
Фазность
О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.
Соединение с сетью
https://youtube.com/watch?v=QCtzlFM-QLY
Варианты подключения генератора к сети загородного дома:
Перед любыми манипуляциями с вновь приобретенным генератором внимательно изучите инструкцию по эксплуатации и, если потребуется, проконсультируетесь у продавца или производителя по всем особенностям его подключения. В случае разногласия прочитанного и указаний из Инструкции по эксплуатации следуйте Инструкции.
Подключение без АВР
Если у вас не установлен автоматический ввод резерва (АВР/ATS), то оборудование можно подключить 2 способами.

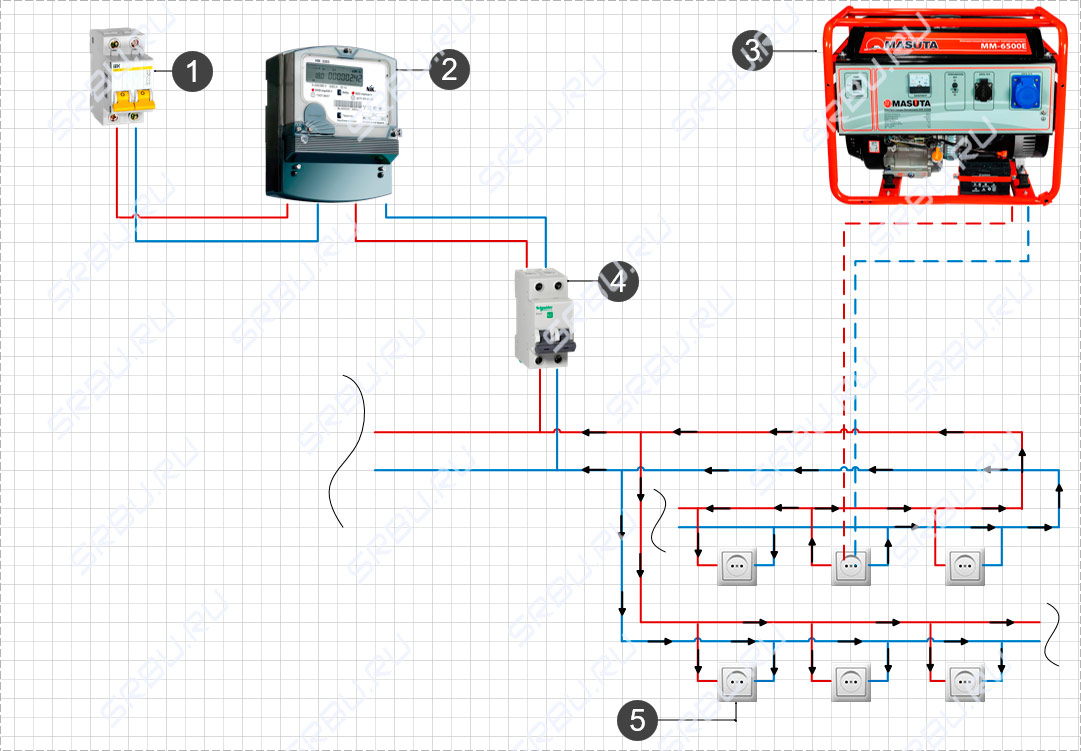

Обычно в генераторе есть место для подключения электрической розетки. Соберите самостоятельно провод подключения с двумя вилками на обеих концах. Через такой соединитель вы легко подадите питание от генератора в сеть дома. Но так как электрическая сеть устроена таким образом, что есть четкое разделение на фазные провода и нулевые, то включение в розетку может привести к включению пары соседних розеток, а при включении света, вообще к короткому замыканию.
Это происходит из-за того, что в розетке нет четкого позиционирования фазного и нулевого проводов. Нужно обозначить это заранее как на розетке подключения, так и на соединительном проводе, и не перепутать в темноте при подключении. Чтобы избежать таких последствий, лучше применить следующий способ.

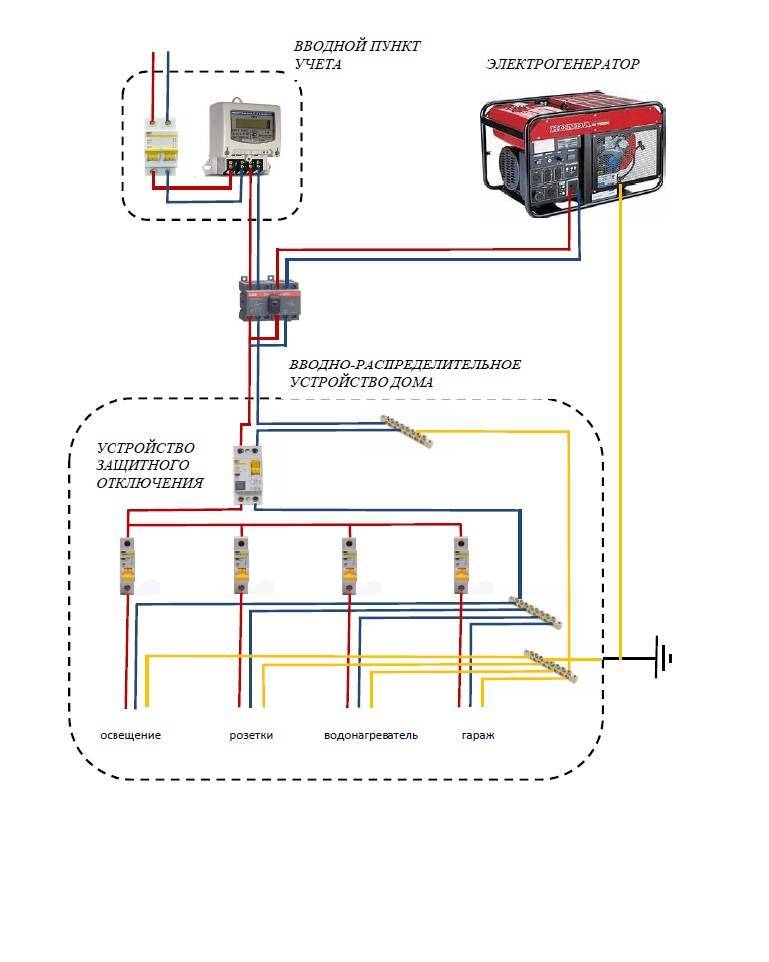

Вторым вариантом будет подключение через отдельный автоматический выключатель. Нужно собрать маленький электрощит с минимум 2 автоматами: 1 – для фазного провода, 2 – для нулевого, и подключить к нему генератор. Включение питания будет производиться этими 2-мя автоматическими выключателями.

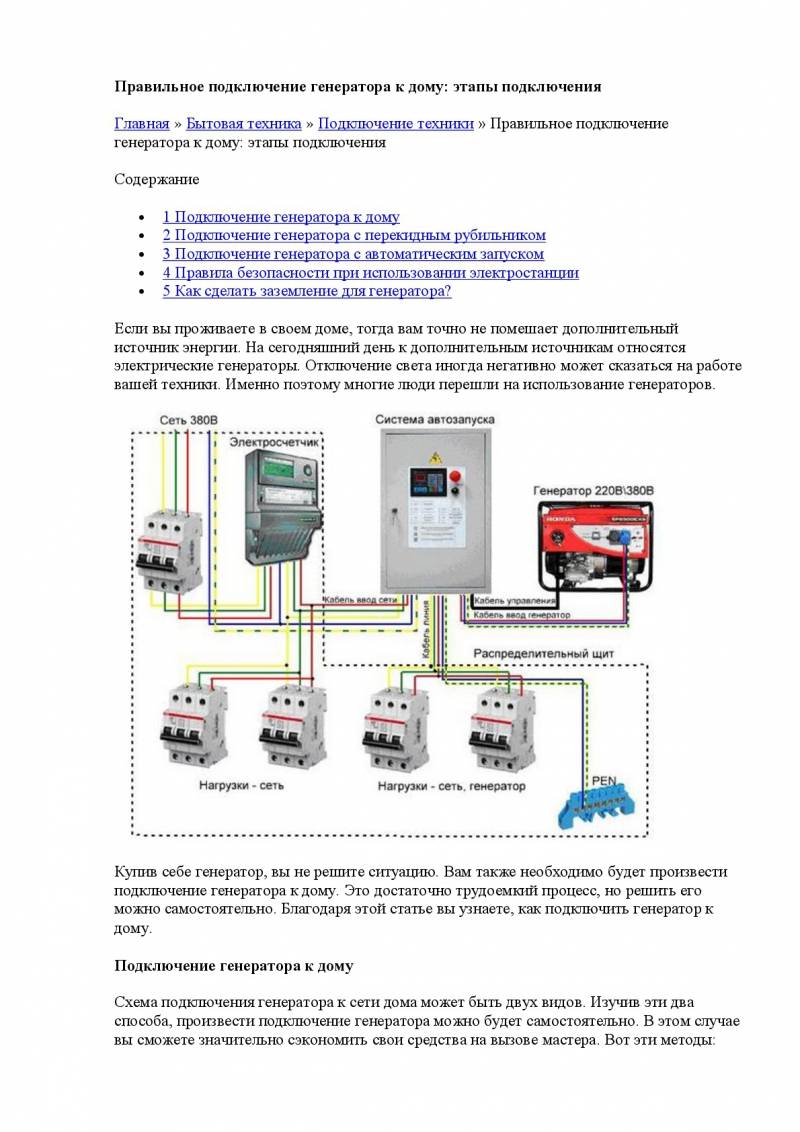

Схема подключения АВР (3ф сеть, 3ф генератор) к проводке дома
Советуем пригласить профессионалов для выполнения этого типа подключения
Правила безопасности при использовании домашней электростанции
Соблюдение правил убережет от замыканий, травмирования и т. д.:
- Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
- Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
- При креплении контактов не оставляйте оголенные участки проводов.
- Генераторы на топливе не должны находится рядом с высокими температурами.
Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.
Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д. Заземление обязательно для дизельных и бензогенераторов.
Как правильно сделать заземление генератора
Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).
Предварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником.
Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях.
Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.
Пользуйтесь электрическими приборами правильно!
Способы подключения бензинового генератора тока к дому
Различают 3 способа, как подключить бензогенератор к сети дома:
- С использованием перекидного рубильника;
- С частичной автоматизацией;
- С установкой блока, управляющим генератором автоматически.
Первый способ простой, но требует ручного переключения режимов питания. Во втором случае схема подключения бензогенератора к домашней сети сложнее, но она является полуавтоматической. Если включать режим питания от генератора нужно вручную, то при появлении тока в общей сети нагрузка сама переходит на центральную электросеть. Последний способ самостоятельно перекидывает нагрузку с общей сети на генератор и, наоборот, в зависимости от наличия напряжения в центре. Но он сложен.
Если речь идет о маломощных генераторах, которые могут поддерживать работу только одного потребителя, то приборы подключаются прямо. Такие агрегаты должны быть переносными, в противном случае понадобится удлинитель. Вилку от прибора нужно включить в розетку генератора, или в удлинитель, идущий от него.
Способ 1
Удобно, что метод не дает возможности запитать дом одновременно от генератора и центральной сети. Рубильник, через который идет подключение сетей, может иметь одно из трех положений:
- 1 – подача питания от промышленной сети;
- 0 – электропитание не подается;
- 2 – подача энергии от бензогенератора.
У рубильника есть три уровня контактов: верхние, средние и нижние. К верхним подключите центральную сеть, а к средним – домашние энергопотребители. К нижним контактам подсоедините сам генератор электрического тока.
А теперь о том, как действовать при отключении центральной сети:
- Поставьте рубильник в положение «0»;
- Запустите генератор самостоятельно;
- Дайте время на разогрев;
- Переведите рубильник в положение «2».
Если в общей сети появилось напряжение, то сначала нужно отключить питание совсем (положение «2»). Затем вручную отключают генератор тока. И только после этого можно включить питание от общей сети.
Способ 2
Он основан на использовании полу-АВР (автоматического ввода резерва). Если не затрагивать конструкцию самого устройства, то процесс подсоединения выглядит так же, как и в предыдущем способе. Но принцип управления меняется:
- Если городское питание пропало, то вам придется подойти к агрегату, генерирующему ток, чтобы включить его;
- Дайте время на разогрев;
- Подключите бензогенератор с помощью контакторов полу-АВР.
Если же центральная подача электричества возобновится, то контактор автоматически отключится, и вся нагрузка падет на общую электросеть. Однако полуавтоматику можно немного улучшить, установив реле времени. Тогда ждать, когда же прогреется генератор, не нужно. Потому что реле все сделает за вас: когда агрегат разогреется, на него будет подана нагрузка.
Способ 3
А теперь самый оптимальный способ, как подключить электрогенератор к домашней сети – это переход на полную автоматику. Для подключения полноценного АВР нужна схема. Ее можно найти в инструкции с приобретенным устройством, а также на дверце щитка. Но она приведена и ниже на рисунке.
Устройство и принцип работы
Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.
Подробнее об основных элементах и принципе действия:
- Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
- Контактные кольца используются для запитки обмотки.
- Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
- Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
- Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
- Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
- Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).
Схема подключения генератора ВАЗ-2101
Конструктивно генератор 2101 состоит из следующих основных элементов:
- Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
- Статор – неподвижная часть генератора, также имеет обмотку.
- Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
- Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
- Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
- Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
- Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).
Использование автозапуска
Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:
- АВР постоянно следит за напряжением в сети.
- Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
- Включается стартер и электростанция начинает работу.
- Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.
Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.
Подключить АВР в щитке Вы можете по следующей схеме:
Наглядная видео инструкция:
Работа системы автозапуска
Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.
Это интересно: Установка наружных розеток самостоятельно: расписываем во всех подробностях
Автоматическое переключение на генератор
Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.
Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:
Подключение системы автоматического запуска генератора
От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.
Самодельная система автозапуска
Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.
Контактор, работающий как перекидной рубильник
Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

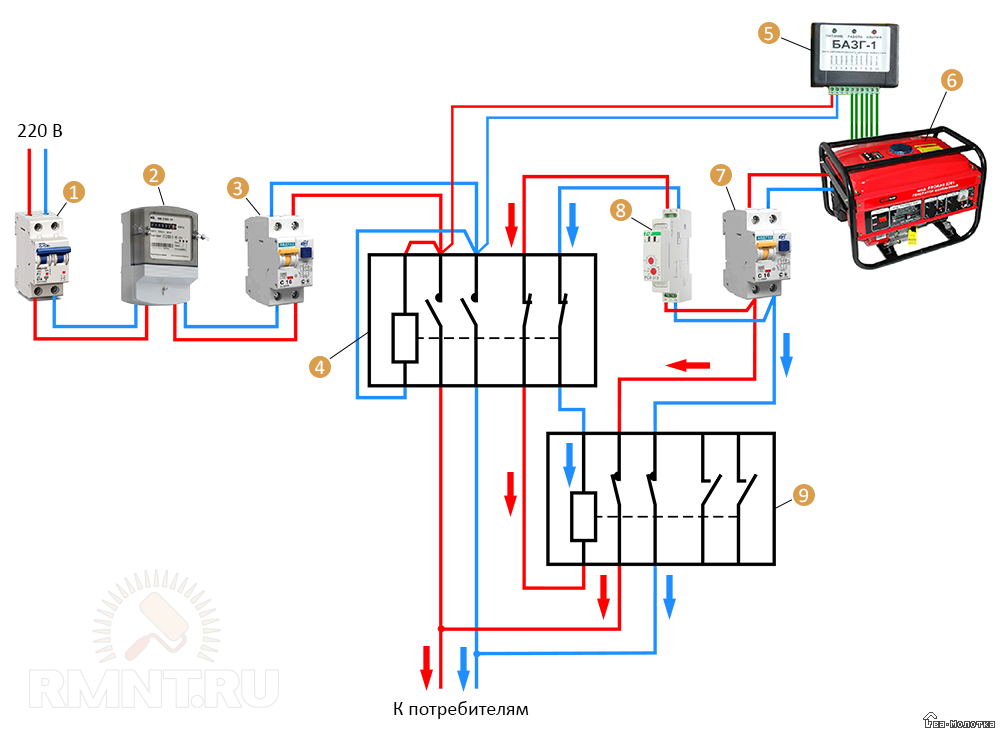

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.
Пример самодельной схемы для автоматического запуска генератора
Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.
Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:
Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.
Безопасность подключения генератора
Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива
Поэтому следует уделить особое внимание качественному подключению генератора к сети
Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.
Помещение под генератор должно очень хорошо вентилироваться
Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:
Подключение проточного водонагревателя
Терморегуляторы для систем отопления, а также их подключение
Зарядка аккумулятора без зарядного устройства
Общее описание индукционных котлов для дома и их подключение
Главная » Электрооборудование » Генератор » Простое руководство о том, как подключить генератор к сети дома без посторонней помощи
Сообщества › Сделай Сам › Блог › “преобразователь однофазного тока в трёх фазный”.
Всем привет !Очередная моя самоделка, которую я с успехом использую много лет.Не знаю как точно, по научному его назвать, но думаю “преобразователь однофазного тока в трёх фазный” подойдёт.Сказать честно, да и многие знают, какие мучения доставляют асинхронные эл. двигатели, при работе в однофазной сети, особенно при максимальной нагрузке.Однажды от папы услышал, что электрики както делают такие генераторы, но тогда ещё интернета не было спросить не укого, а те у кого спрашивал, не давали ответа (видимо не у тех спрашивал))) ).Вот тут то и начались эксерименты, а то, что из них вышло ниже на фото:
