Расчет номинала автоматов защиты
При расчете руководствуются установленной нагрузкой. Из этих соображений производится подбор сечения проводов и устройства, который будет защищать линию.
Например, выполним вычисления линии для 3 розеток. Предполагается подключить электрические приборы, стиральная машина мощностью 2 кВт, СВЧ 1,5 кВт и электрочайник 0,8 кВт. Суммарная мощность равна 4,3 кВт(4300 Вт).
По формуле вычисляем ток:
I=P/U,
I= 4300/220=19,54А
(Эта формула справедлива для активной нагрузки и применяется при проектировании электроснабжения в квартире.)
По справочным таблицам выбираем подходящее сечение провода. При этом учитывается способ прокладки и материал проводника. Выбираем проводку с медными проводами.
Из нижеприведенной таблицы выбираем ближайшее значение. Берем большее сечение медного проводника 2,5 мм2. Мы возьмем значения для «проложенных в трубе», потому что предполагается скрытая электропроводка.
Следующим этапом подбираем автомат, который будет устанавливаться в электрощитке. По справочной таблице выполняем подбор необходимого автоматического выключателя.
На практике для розеток используют кабель сечением в 2.5 мм². Хотя в таблице указано, что при открытой прокладке нам подойдет и 1.5 мм². Это больше того, что рассчитали мы выше, и обусловлено тем, тем, что кабель прокладывают в стене, а не на открытом воздухе, а также особенностями работы автоматических выключателей — они способы длительно пропускать токи на 13% выше номинального. То есть АВ на 16А будет длительно проводить ток до 18А, на 25А – до 28А и т.д.
Ниже приведена часть таблицы, с рядом номиналов выпускаемых промышленностью автоматов:
Выбираем автоматический выключатель на 16А. По расчетам следует установить прибор на 19,54 А. Но промышленность такие приборы не выпускает, поэтому выбираем значение ниже расчетного. К тому же розетки рассчитаны на ток в 16А, поэтому большего номинала автоматы нельзя ставить независимо от их числа.
Он будет надежно предохранять электропроводку от перегрузки и токов короткого замыкания в квартире или в загородном доме. Аналогичным образом производится расчет при замене старой электропроводки в доме.
В других случаях, когда подключение производится не через розетку, а напрямую, как электроплита, например, автоматический выключатель выбирают по мощности электроплиты. При этом кабель выбирают такой, чтобы через него мог длительно протекать ток номинальный ток с учетом потерь на линии
Важно отметить, что допустимый длительный ток кабеля рассчитанного сечения должен быть выше на 13% (и более) чем номинал автоматического выключателя на этой линии, по обозначенным выше причинам
Коротко принцип работы и предназначение защитных автоматов
Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.
Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.
Внешний вид трех полюсного автоматического выключателя
Провода должны соответствовать нагрузке
Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.
Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .
Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.
Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Расчет номинала автомата
Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:
где Р – суммарная мощность электроприборов.
Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.
Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.
Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.
Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

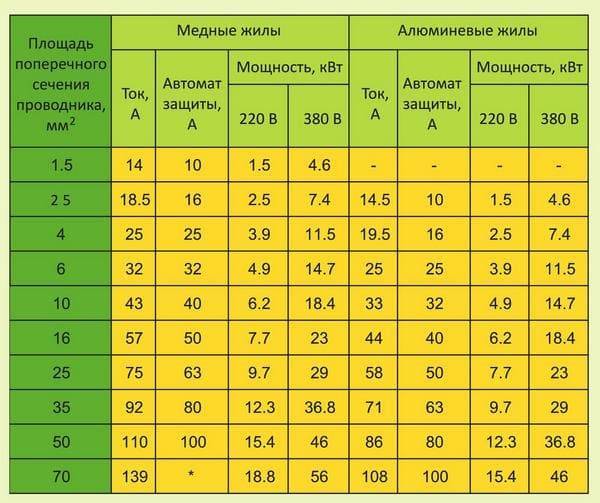

Таблица выбора автомата по току
Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода
Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.
Таблица подбор сечения провода по мощности
Какое сечение провода нужно для 3 квт
Формула как найти мощность тока
Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором
Новогодние поздравления с юмором
Виды автоматов
Классификация автоматических выключателей происходит по следующим параметрам:
- количество полюсов;
- номинальный и предельный токи;
- применяемый тип электромагнитного расцепителя;
- максимальная мощность отключаемой способности.
Рассмотрим по порядку.
Количество полюсов
Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:
- Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
- Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
- Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
- Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.
Номинальный и предельный токи
Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.
Тип электромагнитного расцепителя
Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:
- B — размыкание при превышении номинального тока в 3–5 раз;
- C — при превышении в 5–10 раз;
- D — при превышении в 10–20 раз.
Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.
Подбор оптимального сечения кабеля
Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.
Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.
Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.
Допустимая по нагреву длительная мощность трехжильного кабеля напряжением 6—10 кВ
Таблица 3.39
| Сечение, мм2 | 6 кВ | 10 кВ | ||
| Воздух | Земля | Воздух | Земля | |
| 10 | 0,7/0,5 | 0,8/0,6 | — | — |
| 16 | 1,0/0,7 | 1,0/0,8 | 1,5/1,1 | 1,5/1,2 |
| 25 | 1,3/0,9 | 1,3/1,0 | 1,9/1,4 | 2,0/1,5 |
| 35 | 1,6/1,2 | 1,6/1,2 | 2,3/1,7 | 2.4/1,8 |
| 50 | 2,0/1,5 | 1,9/1,5 | 2,8/2,2 | 2,9/2,2 |
| 70 | 2,4/1,8 | 2,3/1,8 | 3,6/2,7 | 3,5/2,7 |
| 95 | 2,9/2,2 | 2,7/2,1 | 4,3/3,3 | 4,1/3,1 |
| 120 | 3,4/2,5 | 3,1/2,4 | 5,0/3,8 | 4,7/3,6 |
| 150 | 3,8/2,9 | 3,5/2,7 | 5,7/4,3 | 5,2/4,0 |
| 185 | 4,3/3,3 | 3,9/3,0 | 6,4/4,9 | 5,8/4,5 |
| 240 | 5,0/3,8 | 4,4/3,4 | 6,5/5,3 | 6,5/5,1 |
Примечания.
- В числителе данные для кабелей с медными, знаменателе — с алюминиевыми жилами.
- Мощности для кабелей, проложенных в воде, определяются умножением показателей табл. 3.39 на коэффициент 1,3.
- Для кабелей, изготовленных до 1984 г. включительно, значения мощностей следует умножить на коэффициенты: 6 кВ, прокладка в земле — 0,855: прокладка в воздухе — 0,82; 10 кВ, прокладка в земле — 0,92; прокладка в воздухе — 0,91.
- Допустимая длительная мощность приведена для U— 1,05 U , cos = 0,9.
Нюансы
В основном, вопросов с подбором пакетника по сечению кабеля у читателей не должно возникнуть, но есть некоторые тонкости, которые мы не упомянули выше.
- Автомат с каким типом электромагнитного расцепителя выбрать В быту чаще всего используются автоматы категории «В» и «С». Обусловлено это максимально быстрым срабатыванием пакетных выключателей при превышении номинального тока. Это крайне актуально при использовании таких приборов как электрочайники, тостеры и утюги. В зависимости от типа используемой техники следует выбирать определенную категорию, желательно отдать предпочтение выключателям категории «В».
- Автомат с какой максимальной мощностью отключаемой способности выбрать Зависит от места расположения ввода электричества с подстанции в квартиру, если в непосредственной близости, то стоит выбирать с отключаемой способностью в 10000 ампер, в остальном же для городских квартир хватает устройств на 5000–6000 ампер. Можно перестраховаться и выбрать вариант в 10000 ампер, в конечном счете данный показатель влияет лишь на то, будет ли работоспособен автомат после короткого замыкания.
- Какой тип провода выбрать: алюминий или медь Настоятельно не рекомендуем приобретать алюминиевые проводники. Медная проводка более надежная и способна выдерживать более высокие токи.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.
Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.
Что необходимо знать
Делая выбор сечения кабеля по току, главным параметром, на который ориентируются специалисты, является максимальный уровень токовой нагрузки. Иными словами, это величина электрического тока, которую он без проблем может пропускать через себя на протяжении длительного периода времени.
Для определения величины номинального тока следует определить суммарную мощность всех используемых электрических приборов. Точное значение мощности необходимо искать на корпусе прибора или в паспорте на него, мощность измеряется в ваттах (Вт).
Стоит отметить, что :
- На этапе планирования проводки вы можете еще не знать какие бытовые приборы будут подключаться, например, вы их еще не купили.
- К одной и той же розетке могут подключаться совершенно различные устройства, вплоть до очень мощных – утюга или фена.
- Рано или поздно к какой-либо розетке может быть подключен тройник или удлинитель, к которому, в свою очередь будет подключено несколько устройств.
Ниже предлагаем ознакомиться с таблицей, в которой приведены примеры значения мощностей (в правой колонке) различных бытовых приборов. Параметры, естественно, могут быть разными, в зависимости от технических характеристик самого оборудования.
I = P / U
Например, типовые холодильник, микроволновка и чайник на кухне будут потреблять 300 Вт 700 Вт 1200 Вт = 2200 Вт. Делим полученную мощность на напряжение сети 220 В получаем суммарную силу тока: 2200 Вт / 220 В = 10 А.
В основе расчета лежит один показатель, который называется допустимая токовая нагрузка. Что это такое? Это величина тока, которую провод может через себя пропустить без изменения технических характеристик кабеля. При этом эту токовую величину провод может пропускать длительное время.
Для того чтобы рассчитать эту величину, необходимо знать потребляемую мощность всех бытовых приборов и светильников, которые подсоединены к системе потребления электроэнергии дома. Понятно, что система эта разбита на участки, или как их называют электрики, шлейфы, у каждого из которых своя потребляемая мощность, зависящая от количества подключаемых к ней потребителям.
Но тут встает вопрос, как определить мощность каждого потребителя. И это не проблема. Во-первых, мощность измеряется в ваттах (Вт). Во-вторых, это значение есть у каждого потребителя, которое или записано в паспорте изделия, или выбито на бирке прибора. К примеру, на лампочке накаливания мощность написана прямо на стекле. Это может быть 60 Вт или 100 и так далее.
Вот несколько бытовых приборов и их мощности:
- Холодильник – 300 Вт.
- Телевизор – 140.
- Электрочайник – 1200.
- Стиральная машинка – 2500.
I=PK/U cosφ, где
Р – это суммарная мощность, о которой шел разговор выше.
U – это напряжение в сети, равное 220 вольт.
К – это коэффициент одновременности, равный 0,75. Данный коэффициент определяет, что в сеть одновременно могут быть включены сразу все потребители с определенной погрешностью. Проще говоря, не все и не сразу.
I=P/√3 U cosφ – здесь все то же самое, только напряжение берется равным 380 вольт.
Итак, токовая нагрузка определена, теперь необходима специальная таблица, в которой сопоставляются сила тока и сечение провода. Может получиться так, что расчетное значение токовой нагрузки будет отличаться от табличной. Ничего страшного в этом нет, просто придется выбирать большую величину. К примеру, расчетная у вас получилась 22 ампера, а в таблице ближайшая 27 ампер, соответствующая сечению медного кабеля 2,5 мм². Соответственно выбираем 27А.
Точно такая же существует и для алюминиевых проводников. Эти таблицы зафиксированы ПУЭ и ГОСТом 31996-2012. Так что сомневаться в их достоверности нет оснований.
Главный показатель, из которого производится расчёт необходимого сечения провода, это его допустимая токовая нагрузка. Токовая нагрузка – это та величина тока, которую он может проводить через себя в течение продолжительного времени.
Электроприбор | Мощность, Вт |
LCD телевизор | 140 |
Холодильник | 300 |
Бойлер | 2000 |
Пылесос | 650 |
Утюг | 1700 |
Электрочайник | 1200 |
Микроволновая печь | 700 |
Стиральная машина | 2500 |
Компьютер | 500 |
Освещение | 500 |
Всего | 10190 |
Сечение кабеля по мощности для однофазной электросети 220 В:
- P – мощность электрических приборов (суммарная), Вт;
- U – напряжение тока в электросети, В;
- КИ = 0.75 – коэффициент одновременности;
- cos(φ)= 1 – переменная для бытовых электроприборов.
Определение сечения по диаметру
После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.
По формуле
Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.
В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.
В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.
По таблице с часто встречаемыми диаметрами
Для упрощения расчета удобно воспользоваться готовой таблицей.
Порядок пользования числами из таблицы:
- Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
- Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
- Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.
Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).
| Диаметр жилы провода, мм | Сечение жилы, мм2 | Допустимый ток, А |
| 1,12 | 1 | 14 |
| 1,38 | 1,5 | 15 |
| 1,59 | 2,0 | 19 |
| 1,78 | 2,5 | 21 |
| 2,26 | 4,0 | 27 |
| 2,76 | 6,0 | 34 |
| 3,57 | 10,0 | 50 |
| 4,51 | 16,0 | 80 |
| 5,64 | 25,0 | 100 |
| 6,68 | 35,0 | 135 |
Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.
Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.
| Диаметр, мм | Сечение, мм2 | Вес, гр/км |
| 0,1 | 0,0079 | 70 |
| 0,15 | 0,0177 | 158 |
| 0,2 | 0,0314 | 281 |
| 0,25 | 0,0491 | 438 |
| 0,3 | 0,0707 | 631 |
| 0,35 | 0,0962 | 859 |
| 0,4 | 0,1257 | 1,122 |
При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.
| Ток разрыва, А | Медь | Алюминий | Никелин | Железо | Олово | Свинец |
| 0,5 | 0,03 | 0,04 | 0,05 | 0,06 | 0,11 | 0,13 |
| 1 | 0,05 | 0,07 | 0,08 | 0,12 | 0,18 | 0,21 |
| 5 | 0,16 | 0,19 | 0,25 | 0,35 | 0,53 | 0,60 |
| 10 | 0,25 | 0,31 | 0,39 | 0,55 | 0,85 | 0,95 |
| 15 | 0,32 | 0,40 | 0,52 | 0,72 | 1,12 | 1,25 |
| 25 | 0,46 | 0,56 | 0,73 | 1,00 | 1,56 | 1,75 |
| 50 | 0,73 | 0,89 | 1,15 | 1,60 | 2,45 | 2,78 |
| 100 | 1,15 | 1,42 | 1,82 | 2,55 | 3,90 | 4,40 |
| 200 | 1,84 | 2,25 | 2,89 | 4,05 | 6,20 | 7,00 |
| 300 | 2,40 | 2,95 | 3,78 | 5,30 | 8,20 | 9,20 |
Для многожильного кабеля
Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.
Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.
Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.
При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.
| Площадь сечения, мм2 | 35 | 50 | 70 | 95 | 120 | 160 | 185 | 240 |
| Высота/ширина для трехжильного монолитного кабеля, мм | 5,5/9,2 | 6,4/10,5 | 7,6/12,5 | 9/15 | 10,1/16,6 | 11,3/18,4 | 12,5/20,7 | 14,4/23,8 |
| Высота/ширина для трехжильного кабеля из тонких жил, мм | 6/10 | 7/12 | 9/14 | 10/16 | 11/18 | 12/20 | 13,2/22 | 15,2/25 |
| Высота/ширина для четырехжильного монолитного кабеля, мм | нет | 7/10 | 8,2/12 | 9,6/14,1 | 10,8/16 | 12/18 | 13,2/18 | нет |
Почему автомат С16 не отключится при токе 16 Ампер?
Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.
Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.
Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.
Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
