Как сделать плуг

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

1. Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
2. Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
3. Нижние части элементов соединяются саморезами;
4. Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
5. Нижний конец бруса прикрепляется к лемеху;
6. На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
7. Посередине крепления устанавливается двойная рукоятка.

Строение конского плуга очень простое, но отличается высокой эффективностью. Его нельзя использовать при обработке влажного грунта, чтобы не сломать деревянные детали.

Способ изготовления плуга для мотоблока можно подобрать под себя. Каждый самодельный навес может быть использован с агрегатами популярных марок Нева, МБ-1 и МБ-2, МТЗ, Крот, Салют.

голоса

Рейтинг статьи

Самодельный однокорпусный плуг

Однокорпусная модель должна быть оснащена регулируемой стойкой, что позволит удачно адаптировать этот простейший самодельный плуг под мотокультиватор и имеющиеся условия полевых работ. Качественная зачистка сварных швов, тщательная шлифовка и покраска конструкции не только придадут эстетичный вид изделию, но и обеспечат его долговечность. Плужная стойка выполняется из стальной пластины толщиной около 10 мм. После изготовления ее желательно закалить.

Лемех

Для изготовления лемеха потребуется листовая сталь толщиной 2-3 мм. Можно использовать циркулярный диск. Он выполнен из высокопрочной легированной стали марки 9ХС, предназначенной для работы под большими радиальными нагрузками. Режущие кромки лемеха затачиваются под углом 45°. Можно сделать и самозатачивающиеся двухслойные лезвия из специального стального сплава. Это более дорогостоящий вариант. К тому же они все равно нуждаются в периодической ручной заточке.

Заточку лучше всего проводить на наковальне с предварительной термообработкой металла, которая обеспечит показатель твердости HRC около 55 единиц. Целесообразно сделать лемех съемным. Это облегчит процесс периодической заточки и позволит адаптировать пахотное оборудование под разные типы почв.

Отвал

Этот конструктивный элемент можно сделать разными способами. Следует выбирать наименее затратный по усилиям и материалам. Для изготовления отвала для плуга используется прочная стальная труба. Ее диаметр должен составлять не менее 30 см, а толщина стенок — 40-50 мм. Трубу ставят на ровную поверхность и вырезают из нее заготовку требуемого размера. Рекомендуется предварительно сделать картонный шаблон, который поможет не допустить погрешности в габаритах и соблюсти заданную форму отвала. Вырезание лучше производить с использованием сварочного аппарата.

Полученный в результате этих манипуляций рабочий элемент тщательно обрабатывается наждаком или болгаркой

Важно обеспечить оптимальный загиб. Для этого понадобятся листогибочные вальцы

Заготовка в них подается под углом 20-23°. После выполнения процедуры загибания поправить форму можно с помощью молотка. Наиболее трудоемкий и технологически сложный способ получения нужной детали — использование горна для нагрева и матрицы, которой может служить отвал другого плуга.

Приступаем к изготовлению

Если вы намерены создать самодельный плуг для минитрактора, отдавайте предпочтение легированным сталям, которые гарантируют максимальную прочность конструкции, снижают хрупкость и повышают износостойкость. Форму отвала изготавливают с учётом наличия необходимых инструментов и приборов. Чтобы точность изготовления была максимальной, используйте лишь листогибочные станки от проверенных производителей.

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Если говорить о тяжелых конструкциях плуга, то здесь следует позаботиться о наличии направляющего колеса со стороны режущих элементов, а также вспомогательного с обратной стороны

Важно использовать колеса диаметром от 200 мм (если речь идёт о большом колесе), и диаметром 100 мм для меньшего колеса. Их размещают относительно осевой линии таким образом, чтобы конструкция находилась в равновесии, а нагрузка на трактор была снижена

Большое колесо устанавливают по ширине отвала, а маленькое – на половину этого расстояния с противоположной стороны.

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника

Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т

к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.

Вопросы и ответы

Рассмотрим наиболее частые вопросы, возникающие у пользователей во время изготовления плуга.

В сети имеется большое количество вариантов конструкции, которые мало походят друг на друга. Как выбрать наиболее эффективный вариант?

Выбор конструкции лучше всего производить исходя из особенностей и сложности изготовления плуга. Не следует сразу браться за сложный и многофункциональный вариант. Правильнее изготовить более простой плуг, который впоследствии можно модифицировать на основании проведенных рабочих испытаний.

Нужен ли твердый закаленный металл для изготовления отвала?

Это зависит от качества почвы на участке. Если есть возможность, можно сразу использовать качественный материал. Однако, надо быть уверенным в размерах и других параметрах, чтобы впоследствии не пришлось ничего переделывать.

Стоит ли браться за изготовление реверсивного плуга?

Если имеется опыт, можно изготовить реверсивную конструкцию. Однако надо учесть, что здесь понадобится изготовление двух совершенно одинаковых плугов, зеркально повторяющих друг друга. Кроме этого, понадобится независимая настройка их положения, что требует времени и частых испытаний.

Надо ли красить плуг?

Это не обязательно, но для защиты от коррозии можно нанести защитный слой на верхние элементы. Красить лемех и отвал нецелесообразно — покрытие сотрется в первые же часы работы.

Сколько времени уходит на изготовление?

Сам процесс сборки, при наличии всех необходимых инструментов и материалов, может занять всего один день. Однако настройка, испытания и необходимые изменения могут занять гораздо больше времени.

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

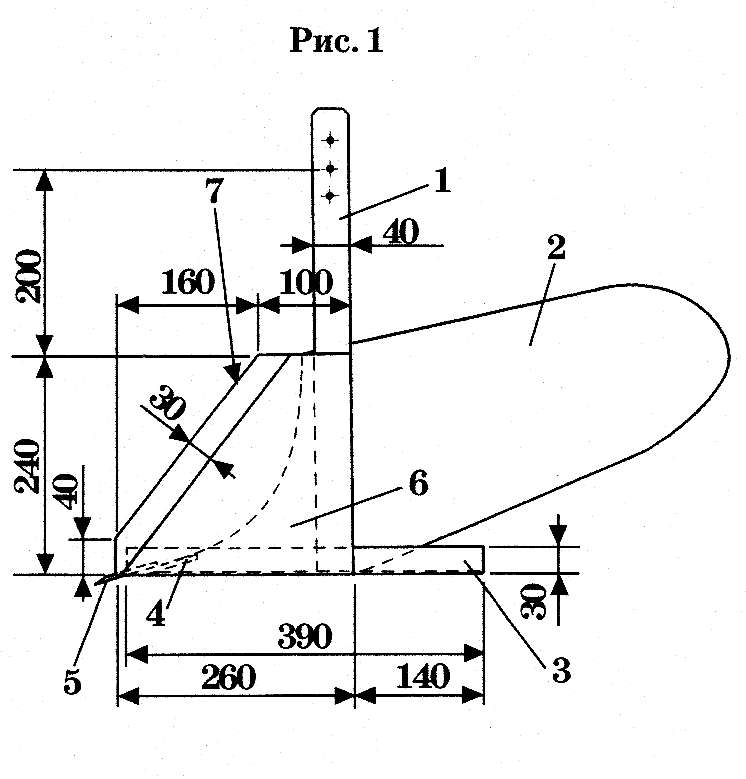

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

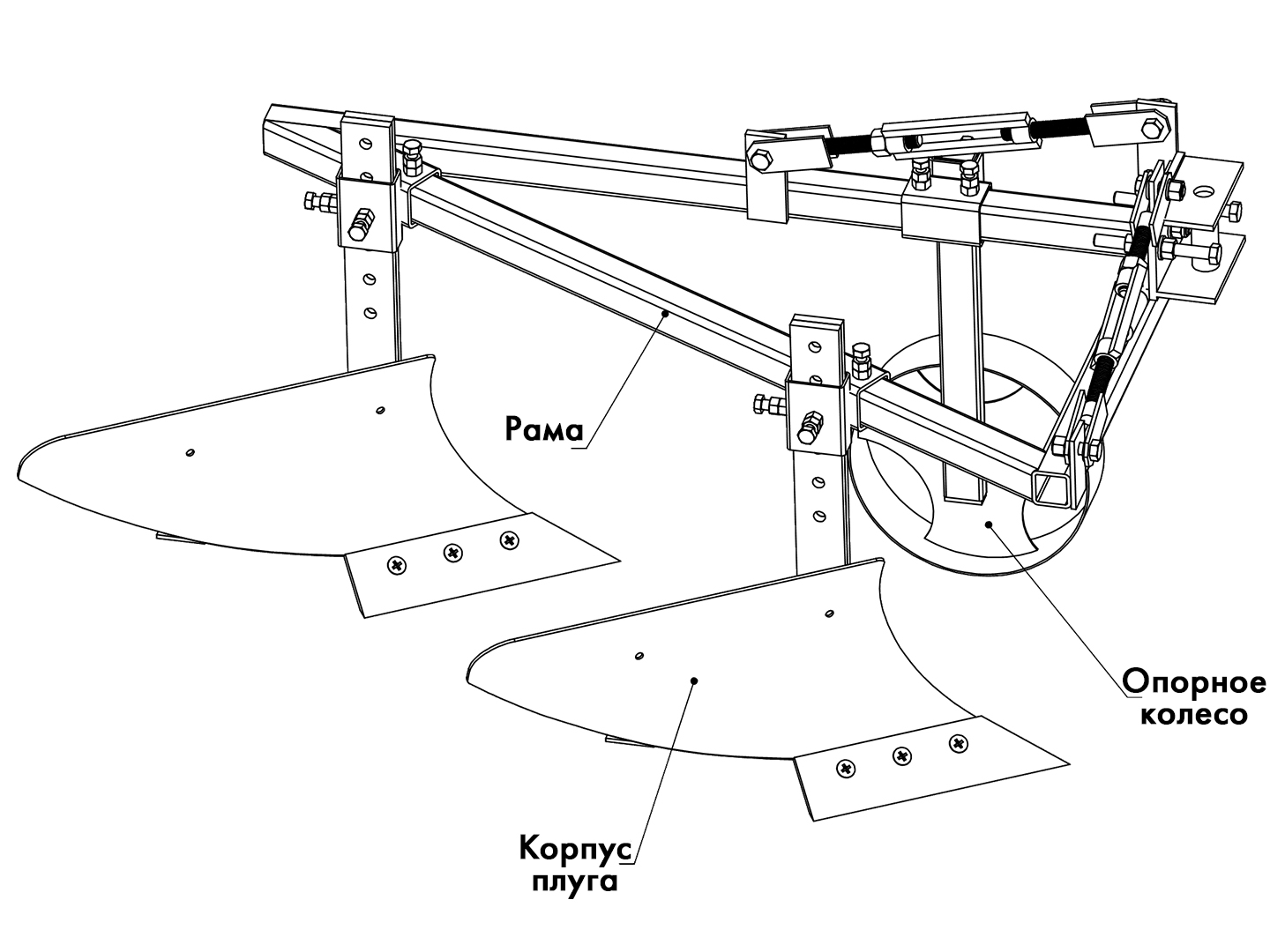

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

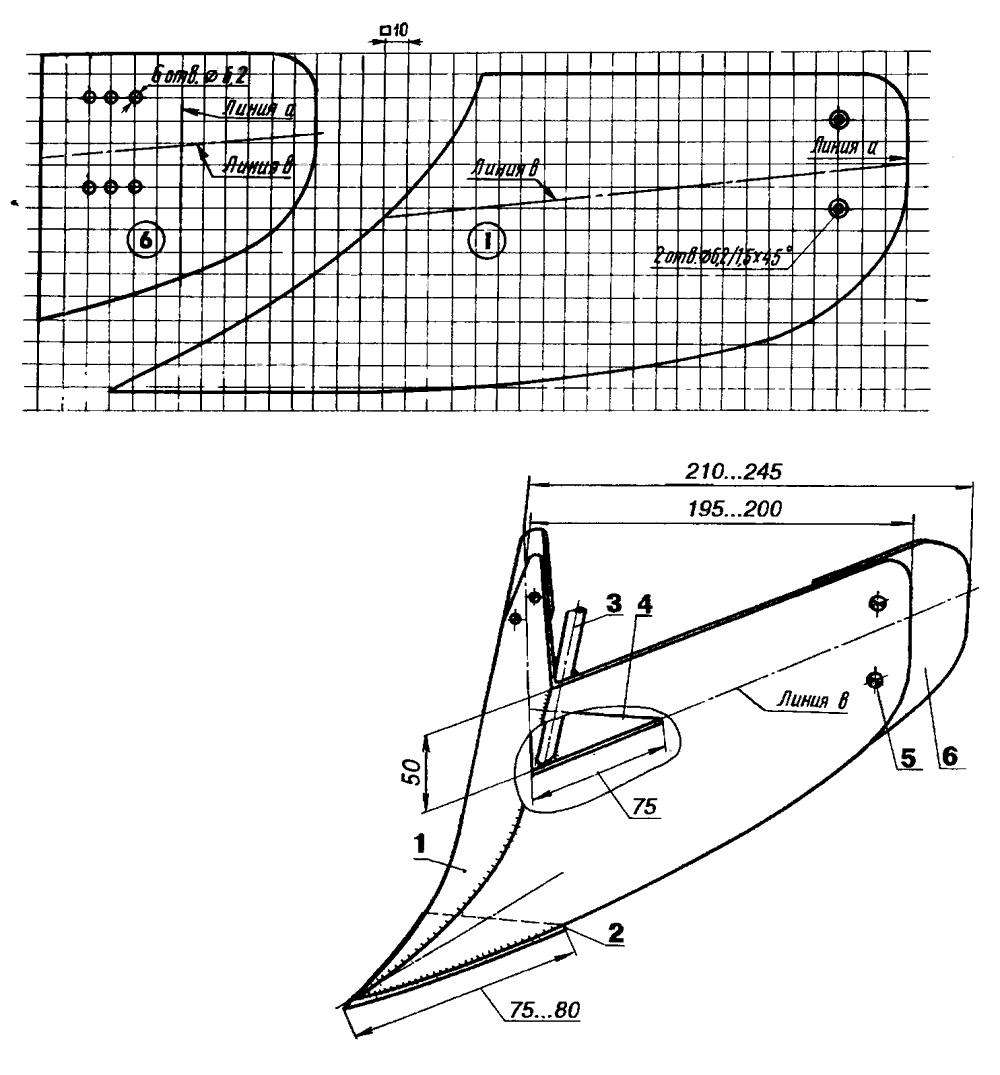

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Какой плуг лучше для мотоблока выбрать

Для повышения производительности выполняемой работы, очень важно ответственно подойти к вопросу: какой плуг лучше для мотоблока выбрать?

оборотный плуг

К примеру, оборотный плуг можно самостоятельно изготовить из высокопрочной стали. Следовательно, для него ничего не стоит выдержать необходимое давление в процессе работы на земельном участке.

Также необходимо учесть плотность обрабатываемого грунта. Особенно это нужно учитывать для поворотного плуга – двигатель мотоблока не должен перегреваться, что позволит дольше использовать агрегат.

Роторный плуг

Роторный плуг для мотоблока сравнивают с металлическим гребнем, что дает возможность вспашки грунта. Такие виды плугов разных моделей могут быть различны по форме. Однако эти модели объединяет то, что их форма расширяется к верху, что позволяет данным агрегатам ссыпать землю в сторону от траншеи.

При выборе плуга необходимо учитывать наличие настройки плуга мотоблока. Нужно наличие возможности регулировки глубины резки и угла наклона, для большей эффективности работы с плугом.

Оборотный плуг

Оборотный плуг, который разбирается, пожалуй, является самым идеальным вариантом, потому что возможна замена или заточка ножа.

Также вам необходимо решить какого размера будет ваш плуг, что напрямую будет зависеть, какую модель мотоблока вы используете.

Для более эффективного использования плуга, необходимо провести регулировку аппарата, для чего лучше использовать сцепку (хотя и не обязательно).

Для более точной регулировки, необходимо учитывать несколько принципов: первое – необходимо чтобы продольная ось регулятора и мотоблока совпадали, и второе – вертикальное положение грядиля.

Такая настройка позволит выполнять сельскохозяйственные работы более эффективно. Также необходимо использовать удлинители полуосей и металлические колеса с грузами для различных задач.

При покупке плуга для мотоблока необходимо руководствоваться несколькими правилами: у плуга не должно быть тонкой стойки, укороченного отвала, малой толщины листа корпуса, некачественной стали. Обязательно должна быть инструкция по эксплуатации. Соблюдение всего перечисленного уменьшить ваши расходы, не допустив поломки, а также качественно выполнять работу.

Разновидности и особенности плугов на мотоблок Нева

Осенняя и весенняя вспашка почвы немыслима без мотоблока и навесного плуга для него, который разрезает и переворачивает верхний слой грунта. Дачники нередко стремятся заменить плужок более дешевыми аналогами – такими, как фреза.

Фрезы для мотоблока эффективны при обработке легкой и предварительновспаханной почвы- например, весной в процессе предпосевной подготовки. Для решения более широкого спектра задач мы рекомендуем отдать предпочтение универсальному плугу на мотоблок Нева.

1 Разновидности плужков

Плуг для мотоблока Нева обладает стандартной конструкцией и благодаря универсальным креплениям может агрегатироваться с большинством моделей популярных среди дачников мотокультиваторов. Фактически это прицепная тележка к мотоблоку, рабочая поверхность которой оснащена погружными зубьями и регулировочным рычагом, определяющим глубину обработки почвы. Для обработки легкой почвы в качестве альтернативы плужку используются также снегоуборщики для мотоблока Нева МБ2.

Навесное оборудование к мотоблоку Нева

Снегоуборочный агрегат этой марки обладает схожей конструкцией, каждая фреза в его комплектации отличается большей шириной, чем у классического грунтофреза, а стоимость комплектующих для мотоблока МБ доступна. Снегоуборщик рассчитан на работу с большими массивами снега – утяжеление системы достаточно для того, чтобы работать также с верхним слоем грунта.

Плуги бывают 3-х видов:

• одинарные – простые однокорпусные модели с простыми лемехами, применяемые для обработки легкой, незасоренной почвы;
• оборотные – фреза в таких изделиях обладает загнутой формой и способствует одновременному переворачиванию верхнего пласта грунта;
• роторные – такие плужки оснащаются несколькими лопастями, их производительность и эффективность существенно выше.

1.1 Реверсивный плуг

Оборотный плуг для мотоблока преимущественно разборной. Комплектующие грунтофреза этого типа изготавливаются из прочной конструкционной стали и являются разнонаправленными. Таким образом, отсутствует необходимость возвращаться в начало ряда, как при использовании простого однокорпусного девайса. Форма лемеха и комплектующей его пятки универсальна, оборудование этого вида пригодно для обработки почвы любой степени тяжести.

1.2 Роторные модели

Конструкция роторного плужка включает несколько лемехов загнутой формы, размещённых вдоль одной оси. Мотокультиватор в процессе работы протягивает плужок за собой, каждая фреза при погружении захватывает и переворачивает верхний слой грунта, обеспечивая обработку на глубину до 300 мм. Роторная модель универсальна еще и тем, что позволяет работать на участках неправильной геометрической формы – она проще в управлении и требует минимума усилий.

Помимо плужков в среде фермеров и дачников популярны также следующие типы насадок для мотоблоков Нева, купить которые сегодня можно недорого:

• снегоуборщик для мотоблока Нева;
• прицепы к мотоблокам Нева (телега для мотоблока Нева может быть сконструирована также из подручных средств);
• утяжелители и шкивы для мотолоков Нева.

2 Регулировка плуга

Преимущества навесного оборудования для Невы – комплектация дополнительными грузами, позволяющими регулировать утяжеление, и удлинителями полуосей.

Установка и регулировка плуга на мотоблоке проста благодаря универсальности конструкции. Сцепка с основным оборудованием, как и сцепка с другими агрегатируемыми элементами, производится с помощью кронштейна. Перед тем, как настроить плуг на мотоблоке, следует заменить колеса на грунтозацепы для мотоблока Нева – процесс замены легче, когдамотокультиватор установленный на подставку. Устанавливать грунтозацепы следует так, чтобы суженная сторона была направлена по ходу движения.

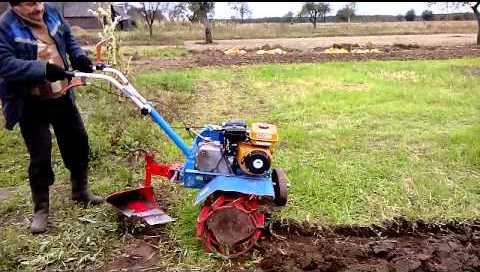

Вспашка земли мотоблоком Нева

Настройка плуга перед эксплуатацией производится в два этапа:

• совмещение (сцепка) продольных осей мотокультиватора и плужка;
• достижение вертикального положения грядиля.

Отрегулировать оборудование можно после того, как установлена и зафиксирована с помощью регулирующего винта сцепка. Для этого разместите пятку плужка параллельно линии грунта и закрепите ее регулирующим болтом. При этом руль мотокультиватора располагается по центру относительно регулировочного винта.

Настройка произведена правильно, если при прохождении первого ряда лопасти плуга перпендикулярны борозде. Оценить положение грунтозацепов легче при невысокой скорости вспашки.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

• Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
• Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

• Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
• Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Предлагаем ознакомиться Экстракт одуванчика инструкция по применению. Настойка из одуванчиков на водке: рецепт на цветах и на корнях

Как правильно отрегулировать плуг на мотоблоке?

Регулировка навеса проводится в три этапа, которые сопровождаются следующими действиями:

1. Настраивается глубина вспашки;
2. Регулируется уровень наклона полевой доски;
3. Настраивается угол отвала.

Глубина вспашки определяет, насколько плуг будет погружен в грунт. Зачастую этот показатель равен высоте лопатного штыка. При недостаточной глубине многие сорняки не удастся выкорчевать. При слишком глубоком вспахивании почвы плодородный слой будет смешиваться с нижним слоем земли. Это приведёт в потере питательных веществ, необходимых для нормального роста растений.

Глубина вспахивания грунта настраивается тремя болтами, которые соединяют замок со стойкой плуга. Уровень погружения регулируется при опускании плуга вниз или поднятии вверх.

Уровень наклона доски плуга или «угол атаки» указывает, насколько наклонена плоскость обработки почвы по отношению к обрабатываемому грунту.

Настройка выполняется винтовой рукояткой по следующему принципу:

1. Мотоблок ставится на возвышенность;
2. Рукоятки выворачиваются, пока полевая доска не расположится на земле;
3. Ручка выкручивается в другую сторону до расположения доски на высоте двух-трёх сантиметров над землёй.

При слишком большом «уровне атаки» плуг будет цепляться за почву, провоцируя пробуксовку агрегата. Если параметр небольшой, плугом не получится обработать нужный слой грунта.

Чтобы настроить угол отвала, нужно выполнить следующие действия:

1. Мотоблок устанавливается на край обрабатываемого участка и проходится первая борозда для определения оптимальной глубины вспашки;
2. Нужно пройтись по максимально ровной траектории. Можно предварительно натянуть нить;
3. Колесо мотоблока помещается в борозду, плуг нужно расположить перпендикулярно обрабатываемой поверхности. Намного упростит задачу угольник.

Благодаря указанным действиям можно быстро и грамотно выполнить настройку плуга на агрегате.

Как установить и отрегулировать плуг на мотоблок

Настраивать плуг нужно после подготовки самого мотоблока к работе с навесным оборудованием собственного производства. Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве. Производится установка плуга путем присоединения его к крепежам для навесного оборудования.

Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора. Они выполняют еще и регулировочную функцию. При проведении этой ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей собственноручно изготовленного аграрного приспособления и фиксатора. Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока.
