Отделка цоколя

Наружная часть фундамента выступающая над уровнем почвы — это цоколь. Для завершения устройства фундамента стоит упомянуть об отделке цоколя:

• теплоизоляция, позволит сохранить тепло в подвале даже в самую суровую зиму, для этого применяется минеральная вата или жёсткие плиты полистирола;
• гидроизоляция, особенно важна в низких местах с повышенной влажностью, болотистой почвой и риском подтопления, проще всего использовать обмазочную гидроизоляцию;
• декоративная отделка, штукатурка из керамзитобетона или заделка декоративными панелями;
• обязательный отлив на цоколе не позволит воде подтекать под фундамент.

Правильно подобранный вариант отделки цоколя сможет придать дому уникальный колорит. Обеспечить долгую эксплуатацию здания. Один из простых и эффективных видов отделки это глиняная штукатурка, на которой с помощью трафарета можно создать имитацию каменной кладки. При невысоких денежных и трудовых затратах оштукатуренный цоколь получается оригинальный и запоминающийся.

Как правильно выбрать

Выше уже было сказано, от чего зависит выбор фундамента для дома

Это целый ряд факторов, из которых важно учитывать каждый. Влияет наличие грунтовых вод и их уровень, глубина промерзания грунта, запланирован ли по проекту подвал

Для некоторых даже приходится производить расчет. Другие же часто можно найти в интернете – глубина промерзания для определенного региона. Узнать их можно и у организаций, занимающихся строительством. Особенно это касается типов почвы и расположения подземных вод.

Наличие грунтовых вод

Один из первых факторов, влияющих на закладку фундаментных конструкций, это уровень грунтовых вод (УГВ). Для его определения пробуривают минимум 4 скважины по углам предполагаемого строения. Глубина их должна быть ниже на 50 см предполагаемого уровня подошвы. Сложность выбора будет только при высоком залегании вод. Здесь потребуется подсыпка, гидроизоляционный материал, дренаж и утепление. Само же основание выбирается такое:

• при УГВ ниже 1,5 м – мелкозаглубленная плита или лента;
• выше 0,5 м – только свайный, причем лучше из винтовых свай, ведь они дешевле;
• ниже 0,5 м – подойдет незаглубленная плита, столбчатый.

Глубина промерзания почвы

Не менее важно определить и промерзание почвы. Фундаментная подошва должна залегать ниже данного уровня

Это поможет избежать подъема конструкций из-за морозного вспучивания земли. Причем для неотапливаемых помещений величина промерзания увеличивается на 10%, а для отапливаемых – снижается на 20-30%. Измеряется же она от уровня земли или же пола подвала, если такой предусматривается.

Фундамент и типы грунта

Точно рассказать, как определить тип грунта, может только профессионал-геотехник. Но сделать это можно и по характерным признакам почвы на строительном участке. В любом месте практически всегда залегает сразу несколько разновидностей грунта. Из них основные следующие:

1. Скальные или обломочные. Это массив горной породы, не вспучивается и не промерзает, но возводить на нем строение сложно, зато он может быть мелкозаглубленным.
2. Песчаный. Разного размера песчаные частицы, не склонны к пучению, легко уплотняются, но требуют подготовки по укреплению стенок траншей и котлованов.
3. Глинистый. Самый сложный из-за высокого показателя пучинистости. В большинстве случаев здесь подходят только сваи.
4. Пылевато-глинистый. Для заливки основания совсем не подходят, так как сильно промерзают и вспучиваются.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы

Определение степени заглубления.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

План армирования фундамента ленточного чертеж. Дополнительный чертеж (сложное армирование).

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

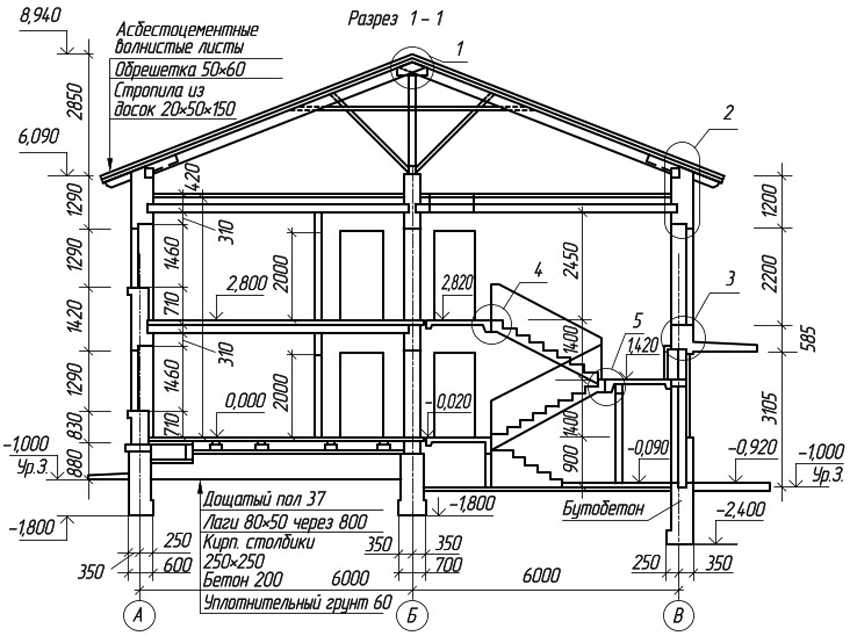

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Утепление и гидроизоляция фундамента

Качественное утепление фундамента позволяет значительно сэкономить на отоплении в процессе эксплуатации частного дома. А гидроизоляция защищает основание от негативного воздействия влаги и продлевает его срок жизни

Поэтому важно своевременно обеспечить фундаменту укладку утеплителя и гидроизоляционного слоя

Гидроизоляция может быть рулонной или выполненной с помощью жидких материалов. Рулонную чаще всего используют для защиты плитного фундамента. Из материалов предпочтение лучше отдать стеклохолсту, стеклоткани или полиэстеру. Гидроизоляция жидкими материалами наносится на влажную поверхность. Битумно-полимерную эмульсию можно наносить с помощью специальных средств или вручную.

Грамотно подобранная и уложенная теплоизоляция не только позволит сократить потери тепла, но и предотвратит разрушение фундамента из-за промерзания грунта. Утеплять фундамент можно изнутри или снаружи. При способе утепления изнутри теплоизоляция укладывается в каркас из брусков, а поверх кладут арматуру и выполняют отделку. Утепление снаружи подразумевает засыпной метод, использование пенопластовых плит или пенополиуретана. Также в качестве материала для утепления фундаментов используют пенополистирол, минеральную вату, шлак и керамзит.

Строительство фундамента – это сложный и ответственный процесс, состоящий из нескольких этапов, начиная от проведения геологических изысканий на участке и заканчивая выбором утеплителя для основания

Чтобы определиться с типом фундамента и соблюсти все строительные нормы и технологии при его обустройстве, важно найти квалифицированных специалистов

Какой арматурой вяжут каркасы

Вид и размер стержней, интенсивность армирования, должны определяться расчётом. Схемы расположения арматуры могут быть разными, что, к примеру, в плите влияет на толщину бетона. В среднем каркасы для фундаментов частных домов монтируют из стальных стержней диаметром 10-16 мм, или композитных 8-14 мм. Чаще используется стальная арматура А400 (только для вязки) или А500С (можно варить). Более низкий класс А240 применяется в виде гладких стержней для поперечного соединения рабочей арматуры.

В плитах, лентах и ростверках она располагается горизонтально и работает на изгиб, компенсируя тем самым недостаточную восприимчивость к этой нагрузке самого бетона. Наименьший диаметр стержней может быть только в таком фундаменте, длина одной стороны которого не превышает 3 м. Это чаще хозпостройки, чем дома – в остальных случаях диаметр рабочей арматуры начинается от 12 мм.

В сваях и столбах рабочие стержни размещаются вертикально, поэтому воспринимают в основном сжимающие нагрузки. Минимальный диаметр рабочей арматуры здесь по умолчанию берётся тоже 12 мм, в количестве не менее 4-х штук. Поперечные стержни 8 мм устанавливаются с шагом 300 мм друг от друга.

Грамотный и четкий чертеж ленточного фундамента – успех долговечной и надежной постройки

Прежде чем начинать закладку плит крайне важно правильно и досконально четко составить чертеж фундамента ленточного. «Размытых» расчетов для его составления будет мало, крайне важно соблюсти всю точность в расчетах и учесть возможное сопротивление будущим нагрузкам

Для такого основания подходит железобетон, фундаментная плита и блок, а также кирпич и бутобетон.

чертеж ленточного фундамента

фундамент ленточный заглубленный

чертеж ленточный фундамент

ленточный фундамент

Ширину «подошвы» основания нужно рассчитывать исходя из состава грунта, а также – из его давления на фундамент. Чтобы найти ширину «подошвы», нужно четко рассчитать основание. Например, при отличной несущей способности ширина составит 40 см, при этом при такой же нагрузке на просадочном грунте она возрастает в 2 раза.

Если в будущем доме не предусматривается подвал, а плиты будут заложены не более чем на 1,5 метра, тогда при постройке ленточной опоры станы нужно делать бетонными (без армирования). При постройке дома с подвалом стены из монолита обязательно нужно армировать, при этом арматура и толщина самой стены напрямую зависит от углубления подвала.

Без обмазочной гидроизоляции просто не обойтись при постройке, независимо от выбранных стен. Это нужно затем, чтобы избежать сырости стен и появления плесени с грибком.

Сложные участки схемы.

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

План фундамента ленточного чертеж.

Последовательность проектирования

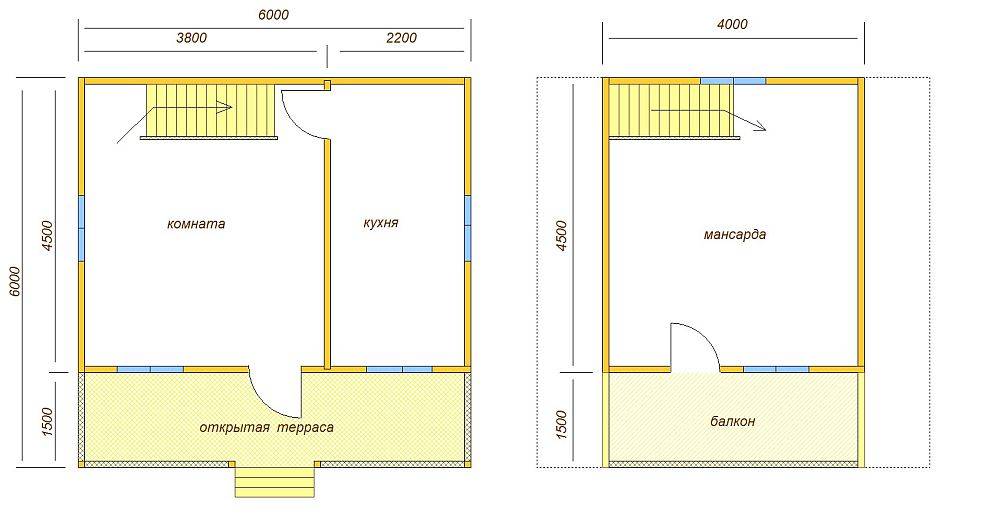

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа. В загородном или частном доме должно быть определено точное количество комнат

Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Типовые конструкции фундаментов

Буквально все основания промышленных, гражданских и даже военных объектов относятся лишь к четырем разновидностям конструкции фундаментов и могут быть:

• Плитными – оформленными в виде монолитной плиты, опирающейся на грунт;

Свайными – оформленными в виде плиты или балочной конструкции, опирающейся на вертикальные стержни, заглубленные в грунт;

Столбчатыми – оформленными в виде балочной конструкции, опирающейся на средне или малозаглубленные опорные элементы (столбы);
Ленточными – выполненными в виде заглубленной в грунт стены (ленты), повторяющей контуры фасада (с внутренними перемычками под межкомнатные перегородки).

И, несмотря на ограниченность вариантов, каждая конструкция фундамента отличается от конкурирующих решений более чем полностью. В итоге, осознанный выбор можно сделать только после тщательного изучения особенностей структуры всех упомянутых разновидностей.

Ну а справедливые выводы о достоинствах и недостатках того или иного фундамента, можно сделать на основе изучения поперечного или продольного разреза конструкции основания. И далее по тексту мы изучим такие «разрезы» типичных фундаментов.

Составляем план правильно.

Создавая опоры для ленточного фундамента чертеж должен отвечать следующим требованиям.

• При определении наиболее подходящего масштаба настоятельно рекомендуется выбирать либо 1 к 100, либо 1 к 400.
• До начала строительных работ следует провести разметку участка.
• Если вы планируете создавать дом или общественное сооружение с колоннами, обязательно следует указать данное обозначение и разрез на чертеже.
• Все линии на бумаге должны быть четкими и точными, толщина каждой из них – 0.5-0.8 миллиметров.

В общей схеме непременно должно быть обозначение подошвы, а также места, в которых будут находиться различные выпуклости или же углубления

Это важно для того, чтобы рассчитать расположение коммуникаций от центральных магистралей

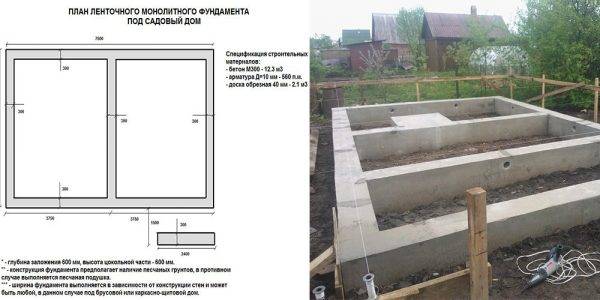

План ленточного фундамента из блоков ФБС чертеж.

Такие отверстия и выступы обязательно должны быть отображены на схеме контурно и прерывистыми линиями. Если это будет необходимо, можно сделать пояснительные заметки и сноски.

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам

Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему

Ошибка в его положении приводит к значительным отклонениям в конфигурации

Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

https://youtube.com/watch?v=xymI1Ec2vbk

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Компьютерные программы для проектирования домов

Проектировать дом можно с помощью приложений:

• Google SketchUp;
• VisiCon;
• FloorPlan 3D;
• CyberMotion 3D-Designer 13.0;
• Home Plan Pro;
• AutoCad;
• Дом-3D;
• Envisioneer Express.

Данные инструменты предназначены для моделирования трехмерной архитектуры, в т. ч. одноэтажных и двухэтажных домов, дач, коттеджей. В качестве дополнительной функции программы позволяют производить виртуальную расстановку предметов мебели. Специальные плагины и расширения данных приложений осуществляют визуализацию объектов. Благодаря данной опции можно смотреть, как строения выглядят сверху, в разрезе, под углом. Кроме того, моделирующие приложения позволяют работать со слоями.

Модели можно в любой момент отредактировать, а также покрутить вокруг своей оси или увеличить для просмотра наименьших деталей. Для хранения разных проектов предусмотрены библиотеки, в которых можно быстро и легко просматривать объекты. Современные программы позволяют создавать также динамические элементы. В интернете доступны платные и бесплатные приложения и онлайн-ресурсы для проверки особенностей конструкций при максимально реалистичных параметрах.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 57.14%

Из дерева 42.86%

Никакой 0%
Проголосовало: 161

dizlandshafta

Полезно12Бесполезно

Сложные участки схемы

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

Дополнительный чертеж (сложное армирование)

Стоимость проекта каркасного дома

Проект каркасного дома может стоить по-разному. На стоимость влияют следующие моменты:

• Оригинальность. Проект может быть индивидуальным или типовым. Первый вариант гораздо дороже, поэтому можно купить стандартный проект и потратиться на его адаптацию.
• Степень детализации. Чем более детальный проект, чем больше в нем эскизов и чертежей, тем он дороже.
• Размеры дома. Количество этажей, размеры строения определяют объем расчетов и сложность проекта, а значит, его цену.
• Архитектурная сложность.
• Сложность геологических и других подготовительных работ.

В целом, стоимость проекта колеблется в диапазоне 3-30 тыс. рублей.
