Способы и схема укладки пирога под теплый пол

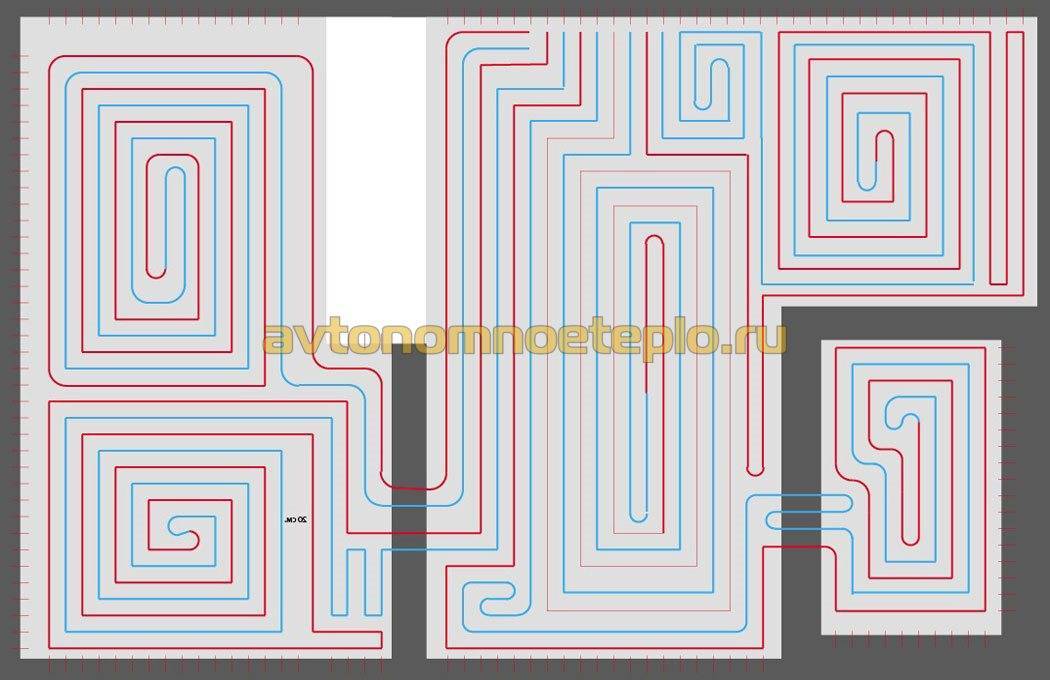

Выбор схемы трубопровода

Трубы нельзя укладывать просто так на поверхности до заливки стяжки. Чаще всего используются специальные схемы, получившие название «улитка» или «змейка». Кроме этого имеется и сочетание этих вариантов для достижения максимальной эффективности передачи тепла от системы теплого пола.

Важно рассчитать количество трубы, которое необходимо для выполнения монтажа. Ориентировочно каждый квадратный метр требует порядка 5 метров трубы, если шаг укладки составляет 20 см

в настоящее время имеется большое количество компьютерных программ, позволяющих спроектировать любой вариант петли для всего контура. Для большого по площади помещения лучше всего предусмотреть несколько контуров, чтобы прогрев воздуха от пола был максимальным и равномерным по всей площади. В данном случае чаще всего применяется схема «улитка». Здесь чередуются друг с другом противоположные потоки системы (холодные и горячие).

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;
  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

  • Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
  • В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

  • Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
  • Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

  • На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

  • Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

  • Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
  • Простая процедура монтажа и минимальные финансовые затраты;

  • Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
  • Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
  • Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

  • Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
  • Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
  • Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Преимущества водяного тёплого пола

Тёплый пол большую часть энергии отдаёт путём инфракрасного излучения. Нагреваются стены помещения, предметы в комнате, тело человека. Радиаторы и особенно конвекторы значительную часть теплоотдачи осуществляют путём нагрева воздуха при его конвекции (движении). Благодаря большой тепловой излучательной способности пола прогревается вся обстановка комнаты, при этом температура воздуха не поднимается выше необходимой. Для организма человека тепло, получаемое от инфракрасного излучения, более благоприятно.

Привычные радиаторы нагреваются до высокой температуры (55 С и выше) и создают воздушный поток снизу вверх. Холодный воздух поднимается от пола, проходит через радиатор, нагреваясь. Остывает у потолка. Помещение прогрето неравномерно: слишком прохладно у пола и жарко наверху. Тёплый пол лишён этого недостатка. Обогревается вся площадь, движение воздуха незначительно. Градиент температур обратный: внизу температура выше. Соблюдается рекомендация генералиссимуса Суворова: держи ноги в тепле, а голову в холоде. Такое распределение температур наиболее благоприятно для здоровья и самочувствия человека. К тому же тёплый пол в целом обогревает комнату равномерней: нет холодных углов и жарких мест.

Радиатор в обычной системе может нагреваться довольно сильно, можно даже получить ожог. С воздушным потоком увлекаются частички пыли и подвергаются значительному нагреву. Происходит так называемая «возгонка» пыли: она приобретает либо усиливает свои канцерогенные свойства. Из-за значительной циркуляции воздуха вредные частицы разносятся по всему помещению. Водяной тёплый пол относится к низкотемпературным системам обогрева. Его температура всегда ниже температуры тела. Обжечься невозможно, пыль не нагревается, воздушные потоки минимальны.

Благодаря тому, что пол тёплый, по нему приятно ходить босиком, а дети валяются и играют без риска простыть.

Влага на тёплом полу быстро высыхает. Это очень удобно в ванных комнатах и бассейнах. Пол и обувь в прихожей всегда сухие. После мокрой уборки покрытие пола высыхает очень быстро. Уборка обогреваемого пола проста и гигиенична.

Тёплые полы наилучшим образом подходят для обогрева помещений с высоким потолком, в том числе лестниц, открытых на несколько этажей холлов. Прогревается равномерно всё пространство снизу доверху. Батареи же нагреют в высоком помещении верхний уровень и потолок, внизу будет холодно.

При наличии обогреваемых полов исчезает необходимость в радиаторах либо конвекторах. Отсутствие громоздких приборов положительно влияет на эстетику.

Тёплые водяные полы как нельзя лучше вписываются в современную концепцию низкотемпературного отопления. Инновационная энергосберегающая технология, в которой используются конденсационные газовые котлы, тепловые насосы и солнечные коллекторы, даёт максимальный эффект при использовании теплоносителя пониженной температуры — не более 40 С на входе против традиционных 85 С на выходе.

Немаловажное достоинство водяного тёплого пола — эффективность и экономичность. За счёт оптимального градиента распределения температур, система потребляет только необходимое количество энергии

Монтажные варианты пирога обогреваемого пола

Кладка ведется несколькими вариантами – подбор зависит от пролегания вод которые находятся в грунте, вида системы отопления, нагрузок, прочих факторов.

Пирог пола имеет основной слой – бетонный “грязный” пол (его считают ключевым). Имеется вариант, когда слой бетона меняется на подушку из песка толщиной 150 мм. Все работы и очередность их выполнения не меняется. Однако поровнять подушку из песка куда сложнее.

В зависимости от материала для утепления

Вариант пирога меняется от подобранного материала для утепления. К примеру, во время выбора вспененного пластика кладка ведется так:

  1. Щебневый слой – 300 мм.
  2. Стяжка из бетона – 150 мм.
  3. Защита от негативного воздействия влаги.
  4. Искусственный латекс.
  5. Чистовая стяжка с усилением металлической сеткой.

При применении плит на минеральной основе, которые считаются долговечными, стойкими к деформациям, их кладут в 2 слоя. Для снижения поглощения влаги плиты обрабатывают влагоотталкивающим раствором.

При высоком расположении вод пролегающих под землей

Пирог пола с дренажом

Когда подпочвенные воды недалеко, то соблюдение очередности слоев недостаточно – нужно отвести воду. Если пирог теплого грунтового пола ложится пониже уровня вод находящихся в почве, то следует приготовить водоотвод.

Благодаря этому как минимум на 30 см ниже необходимого уровня выполняют систему отвода. Применяют речной песок, прочие породы, к примеру, вынутой грунт, смешанный со щебнем.

Главное! Для устройства специальной водоотводной конструкции нельзя применять торфяные грунтовые породы, чернозем.

Материал который выбран сыпят слоями 100 мм, которые затрамбовыают, проливают водой. Выполняют 3 слоя, на затрамбованный материал кладут нетканое полотно. Он пропускает воду, не смешивая с разнообразными материалами. Он имеет очень высокую прочность, не повреждается насекомыми, животными, выравнивает нагрузку.

Ведется защита от негативного воздействия влаги мастикой на битумной основе (прочим материалом), тепловая изоляция по фундаментному периметру пола плитами вспененного пластика. Для верности выполняют ключевую стяжку, проводят гидрозащиту мембранными тканями. Дальше кладут другие слои: утеплитель, крепления, трубы. Заливается стяжкой, стелят внешнее покрытие.

Пол с подогревом приватизированного дома – хороший вариант, который экономит время, снижает расходы. Правильное обустройство «пирога» обогреваемого пола обеспечивает тепло, уют дома  на долгое время.

Многослойный «пирог» системы «пол с подогревом» на песке:

Монтаж гидро и теплоизоляции

После того как черновая стяжка готова, по периметру на стену укладывается демпферная лента для компенсации теплового расширения.

Затем на пирог, а точнее на сам пол укладывается утеплитель: полистирол с плотностью 30–35 кг/м³ и минимальной высотой 50 мм. Для нижних и цокольных этажей рекомендован утеплитель толщиной 100 мм, а также выстилание плёнкой черновой стяжки. На утеплителе экономить не следует.

На утеплитель укладывается плёнка толщиной 150–200 микрон для дополнительной теплоизоляции. На плёнку устанавливается металлическая сетка для армирования. Она выполняет две функции — усиливает прочность к нагрузкам сверху для всего пола и позволяет чаще устанавливать элементы крепления.

Требования к материалу

Утеплитель – необходимая часть «пирога» любого пола на первом этаже частного дома. Особенно, если внизу нет отапливаемого подвала. В квартирах многоэтажек дополнительная теплоизоляция тоже окажется не лишней, выполняя не только прямую, но и шумозащитую функцию. Она обязательна и при устройстве полов с подогревом, чтобы система не работала впустую.

Из множества видов утеплителей, лишь несколько пригодны для укладки под бетонную стяжку. Они должны отвечать следующим характеристикам:

Высокая влагостойкость. Намокая, утеплитель может потерять свои изолирующие свойства. Поэтому под заливку жидким бетонным раствором используются только устойчивые к влиянию воды материалы.

Стойкость к перепаду температур. Полы на грунте или над неотапливаемым подвалом зимой с одной стороны замерзают, а с другой прогреваются отопительными приборами или системой «тёплый пол»

Важно, чтобы материал при этом не деформировался, вызывая растрескивание вышележащих слоёв.

Небольшой вес. Бетонная стяжка массивна сама по себе и её монтаж на уже существующие перекрытия, особенно в многоэтажках сталинского и хрущёвского типа – предельная нагрузка

Лёгкий, но качественный утеплитель позволит снизить до минимума толщину верхнего слоя и уменьшить общий вес «пирога», без потери его изоляционных свойств.

Экологическая чистота. Несмотря на то, что владельцы дома или квартиры напрямую не контактируют с материалом, нельзя полностью исключит влияние токсичных веществ, если они имеются. Лучше, чтобы каждая составляющая пола была безопасной для здоровья.

Простота монтажа. Этот параметр особенно важен для домашних мастеров, заливающих пол своими руками.

Прочность на сжатие, эластичность, противостояние неравномерным нагрузкам. Утеплители обладают способностью сжиматься под давлением. Но если они начнут «играть», например, при точечной нагрузке от корпусной мебели, это приведёт к растрескиванию бетона, а также проблемам с верхним покрытием, в первую очередь, с керамической плиткой.

Биостойкость. В покрытии не должны развиваться плесень и грибок, значительно ускоряющие его разрушение.

Приемлемая цена. Иногда именно этот фактор оказываемся решающим при выборе теплоизолятора. Но желательно учитывать и долгосрочную перспективу, ведь некоторые материалы способны прослужить не одно десятилетие, помогая существенно сэкономить на ремонте.

Рекомендации монтажа системы пол с подогревом

Внимание! Грунт удаляют в первую очередь – он будет разлагаться, «благоухать», если его не убрать. Особенно, лицевой слой очень рыхлый и будет оседать

  • Не зависимо от того, будет ли ложится “грязный” пол, грунт удаляют. Находящиеся снизу слои плотные, так как там нет микроорганизмов, и испытуют высокую нагрузку.
  • Толщина обогреваемого пола может быть толщиной 20 см и более. Благодаря этому разметку начинают от нулевого уровня, т. е. там, где чистовой пол. Выполняют его отметку и считают, насколько глубоко следует опуститься вниз. Будет лучше подчеркнуть толщину каждого слоя.
  • Плотный грунтовый слой необходимо очень тщательно поровнять, затрамбовать, проверить его ровность по лазерному построителю. Ведь это база следующих материалов. Песок после старательной трамбовки также ровняют по уровню. Керамзитный слой, щебня уплотняют до состояния монолита.
  • Первую стяжку выполняют двумя способами: щебень с песком заливают жидким цементно-песочным раствором, делают стяжку толщиной до 150 мм. Для армировки стяжки применяют анкерную сетку или проволоку из металла. Пол хороший, он выдержит высокие нагрузки.
  • Стыки пенополистирольных плит проклеивают скотчем, чтобы раствор не протекал.

Тепловая изоляция для пола с подогревом – главный нюанс

Плиты применяют выше 35 кг/куб. метр. Для холодных регионов его толщина будет намного больше 10 сантиметров. Когда толщина теплоизоляционного слоя большая, то выполняют 2 слоя. Причем стыки 1 слоя перекрывают плитами 2 слоя.

Схема укладки

Перед тем как подготовить пирог утепления полов в деревянных домах потребуется определиться с выбором основания, в качестве которого традиционно используются:

  • обычный грунт;
  • сухая или бетонная стяжка;
  • деревянные полы.

Каждая из схем формирования нуждается в отдельном рассмотрении.

Перед обустройством водяного пола под грунт необходимо подготовить ровное и прочное основание. Для этого с поверхности почвы удаляется все лишнее, включая мусор и корни растений, после чего она тщательно утрамбовывается. Засыпается песок слоем толщиной 10-15 см, подложка поливается воздушно-капельным способом, а затем на нее насыпается и утрамбовывается слой щебня той же толщины.

По завершении подготовительных процедур переходят непосредственно к укладке пирога. Для этого проделываются следующие операции:

  1. На подготовленный грунт укладывается усиливающая металлическая сетка.
  2. Она заливается заранее подготовленным цементным раствором толщиной 5-10 см при допустимых неровностях 2-3 мм.
  3. По подсохшей монолитной стяжке укладывается гидроизоляция – это могут быть листы рубероида, полиэтиленовой пленки или ПВХ.
  4. Застилается слой теплоизоляции – ее функцию выполняют пенополистирол или экструдированный ППС.
  5. Сверху обустраивается черновая стяжка, а затем монтируется армирующая сетка, используемая в качестве усиления основания.

Под сухую стяжку


Песчано-гравийная стяжка, на которую будет уложен пирог теплого пола

Под сухой стяжкой понимается основание из сыпучих выравнивающих материалов, поверх которых с целью усиления настилаются фанера или гипсокартон. В этом случае пирог теплого пола формируется по следующей схеме:

  1. По периметру помещения укладывается уплотняющая демпферная лента.
  2. На черновой бетонный пол насыпается песок или керамзит в мелкой фракции, которые тщательно утрамбовываются.
  3. Поверх монтируются трубы контуров теплого пола.
  4. Прямо на них устанавливаются рассеивающие тепловые пластины.

На завершающем этапе работ поверх конструкции укладываются один или два слоя гипсокартона.

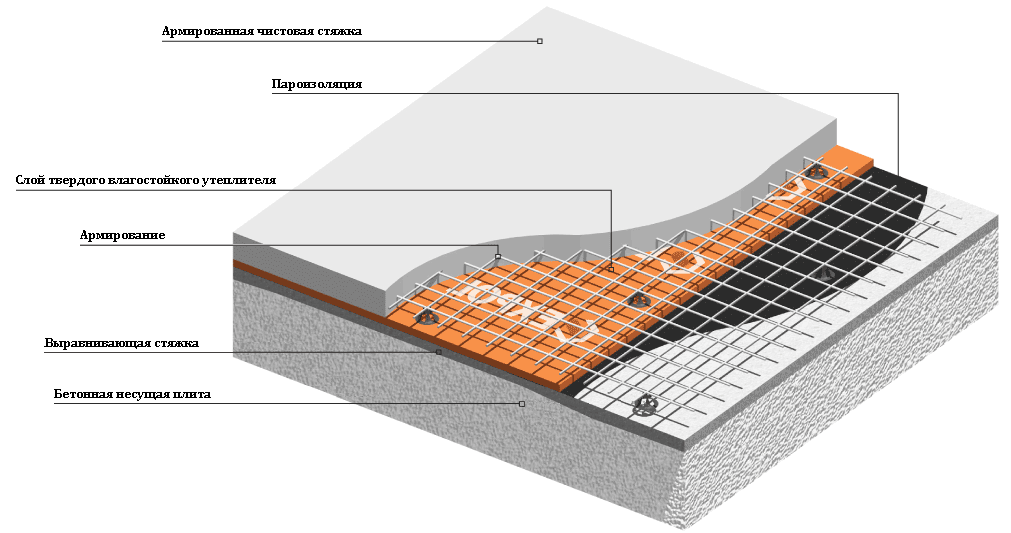

Под бетонную стяжку


Черновая бетонная стяжка увеличивает вес конструкции, поэтому укладывается только на 1 этаже

В случае использования мокрой бетонной стяжки последовательность операций по укладке компонентов будет немного другая.

  1. На подготовленное основание по периметру стен укладывается слой гидроизоляции.
  2. Настилается утеплитель, в качестве которого используется пенопласт или экструдированный ППС.
  3. Утеплитель закрывается отражающей тепло фольгой.
  4. Вдоль стен комнаты у самых стыков клеится демпферная лента.
  5. На отражательный слой укладываются сами контуры отопительной системы.
  6. Поверх них монтируется армирующая сетка, по которой устанавливаются маяки для выравнивания бетонной стяжки.
  7. По выставленным маякам заливается заранее подготовленный цементный раствор.

Под деревянный пол


Утеплитель минвата в лагах с подложкой, в которую вмонтирован электрический кабель

Особенностью этого вида формирования пирога теплого пола является укладка его слоев и труб между деревянными лагами. Последовательность рабочих операций в этом случае выглядит так:

  1. На черновой пол укладываются маты теплоизоляционного материала, в качестве которого используется минеральная (базальтовая) вата.
  2. Поверх монтируется слой фольги, являющейся хорошим отражателем тепла.
  3. Обустраивается каркас из лаг, между которыми укладываются трубы отопительной системы.

В качестве несущего основания, монтируемого поверх труб, используются плиты ГВЛ. Специфика формирования каркасного пирога над деревянным полом заключается в возможности укладки чистового покрытия сразу после готовности отопительной конструкции. Толщина пирога водяного теплого пола в этом случае зависит от выбранного типоразмера лаг и защитного перекрытия.

Технологические требования

Правильное устройство пола по бетонной плите выполняется в соответствии со строительными требованиями и нормами. В них характеризуются конструктивные особенности всех элементов.

Кроме этого, они должны соответствовать стандартным требованиям, характерным для данной ситуации: быть прочными, влагостойкими, износостойкими.

Делая пол для жилого помещения, заранее нужно подумать о тепло- и звукоизоляции. Если говорить о стандартных технологических требованиях, можно выделить ряд норм, характерных этой ситуации.

ХарактеристикаНазвание, техническое условиеКраткое описание
ГОСТ 31358 – 2007Сухая строительная напольная смесь на цементной основеСвойства и составы цементной смеси. Использование для пола
ГОСТ 10178 – 85ЦементТехнические особенности и требования для материала, применяемого для стяжки
ГОСТ 25328 – 82Цемент для строительного раствораНормативные данные, касающиеся состава и характеристик смеси
ГОСТ 24640 – 91Добавка для цементаВид и метод использования добавки, применяемой для заливки полов
ГОСТ 7473 – 94Бетонная смесьСоставы, технология изготовления и использования смеси на бетонной основе
СНиП 2.03.01-84Бетонная и железобетонная конструкцияМонтаж ж/б конструкций, стяжки полов с армированием
СНиП 3.02.01-87Земляное сооружение основы и фундаментаПроцесс монтажа черновых полов
СП 52 – 101 – 2003Бетонная и железобетонная конструкция без предварительного напряжения арматурыПроцесс армирования бетона
СНиП 2.03.13-88ПолыКонструктивное решение для пола, требования для монтажа

Кроме всего прочего, она будет иметь следующие характеристики:

  1. Будет создано гладкое и прочное основание, удобное и практичное для безопасного передвижения людей.
  2. Оно будет качественным, износостойким, долговечным.
  3. Согласно санитарно –эпидемиологическим нормативам основание будет создано безвредное для человека и обеспечивающее хорошие условия для проживания.
  4. Эксплуатационный норматив характеризует лёгкость в уходе и возможном ремонте.

Монтаж электрического теплого пола в деревянном доме

Как правило, электрические теплые полы укладываются под тонкие цементные стяжки и затем перекрываются напольной плиткой. Но проводить монтаж электрического теплого пола по деревянным полам можно практически так же, как и в случаях с водяными полами без стяжки.

Точно так же используется подстилающий слой теплоизолирующего материала при необходимости. Поверх него укладывается отражающий металлизированный материал. Сверху раскладывается электрический теплый пол с температурным датчиком, который перекрывается половой доской и напольным покрытием.



Укладка теплого пола под плитку

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

  1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

  2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
  3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
  4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Особенности водяного пола

Даже при изучении технологии монтажа не всегда становится понятно, стоит ли устанавливать водяной теплый пол в квартире или доме.

Преимуществом гидравлической системы является то, что помещение равномерно прогревается, при этом тепло распределяется вертикально, а не идет точечно от радиаторов. Эта проблема особенно остро стоит в помещениях с высокими потолками, поскольку воздух так просто не успевает полностью прогреваться.

Водяной теплый пол не видно и он не занимает полезное пространство, при этом электроэнергия используется экономично, но достигается максимальный результат.

Недостатком водяного теплого пола считается его монтаж, особенно при использовании стяжки. Для ее полного высыхания требуется несколько недель или месяц. Также людям не нравится, что для раскладки теплого водяного пола приходится сильно тратиться, поскольку если выбрать некачественные материалы, то возникнет протечка и придется все переделывать.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
