Особенности установки в панельном доме
Панельные дома имеют нюансы:
- для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
- в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.
Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.
Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры. Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек
Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами
Как перенести оптическую розетку
Предназначение оптических устройств – соединение оптоволоконных проводов при прокладке звуковых, компьютерных сетей. Подобные работы входят в компетенцию сотрудников профильных компаний, но иногда возникает вопрос, как перенести розетку в помещении самостоятельно – во время ремонта, перепланировки или вследствие обрыва линии.
Перед тем как перенести оптическую точку на новое место, также необходимо разработать схему расположения, определив оптимальное, учесть, какие устройства планируют подключить. Дальнейший алгоритм работ следующий:
- при необходимости демонтировать старую точку;
- в соответствии со схемой отметить место установки новой точки;
- удлинить оптоволоконный кабель, заменить патч-корд;
- проложить проводку до места монтажа – в кабель-канале, под плинтусом или в штробе;
- установить новую оптическую розетку;
- сварить электропроводку с патч-кордами, обезопасив место соединения оптоволоконной гильзой;
- лишний провод аккуратно спрятать в коробке;
- подключить устройства, проверить уровень сигнала.
С переносом точки электропитания или целого блока розеток может справиться любой хозяин. Достаточно лишь запастись терпением и не отступать от инструкций, учитывая правила безопасности.
Варианты соединений
Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.
Соединение переходными клеммниками под винт
Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.
На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция
Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов
В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.
Скрутка со сваркой
Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.
Фиксация пластиковыми колпачками
В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.
Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.
Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.
Скрутка с пайкой
Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.
Инструкция по создании скрутки с пайкой:
Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку
Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.
Клеммники Wago
Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.
Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.
Что понадобится для этого
Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.
План-схема всех точек
Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.
Оборудование и комплектующие
Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.
Выключатель автоматический ABB, 4P, 10A
Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.
Бокс навесной Иэк, для 4-х автоматических выключателей
Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

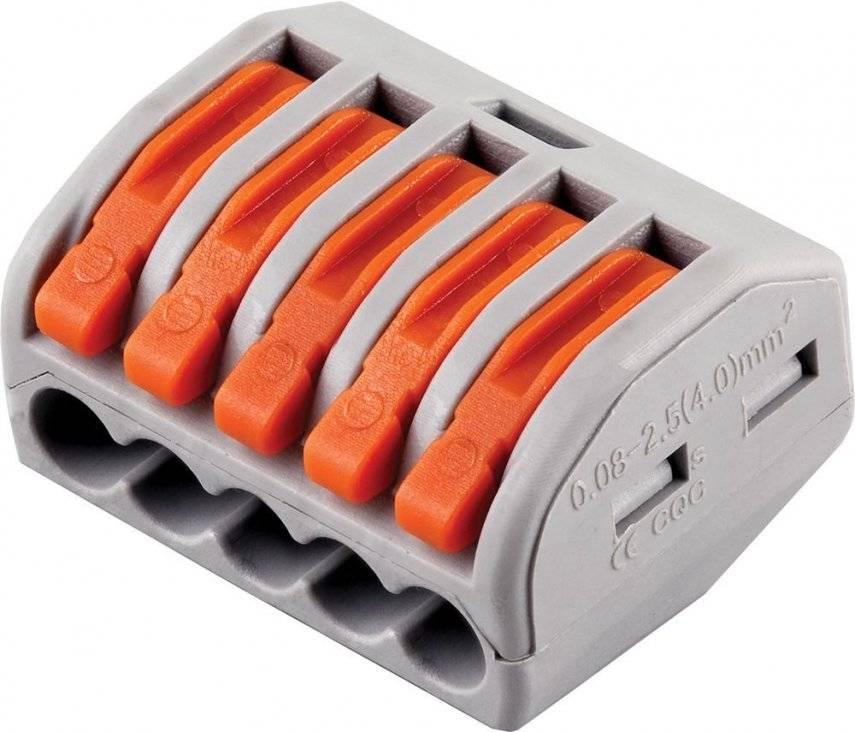

Cтроительно-монтажные клеммы 5-проводные STEKKER
Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается
Обращайте внимание, на то, на сколько ампер она рассчитана!

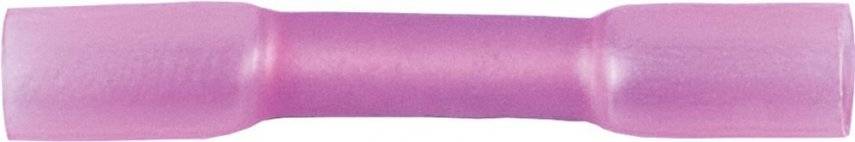

Гильза соединительная изолированная термоусаживаемая STEKKER, 19А
Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.
Автоматический стриппер ИЭК с настройкой усилия и длины зачистки
При открытом способе проводки
Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).
Адаптер для напольного кабель канала КМАП

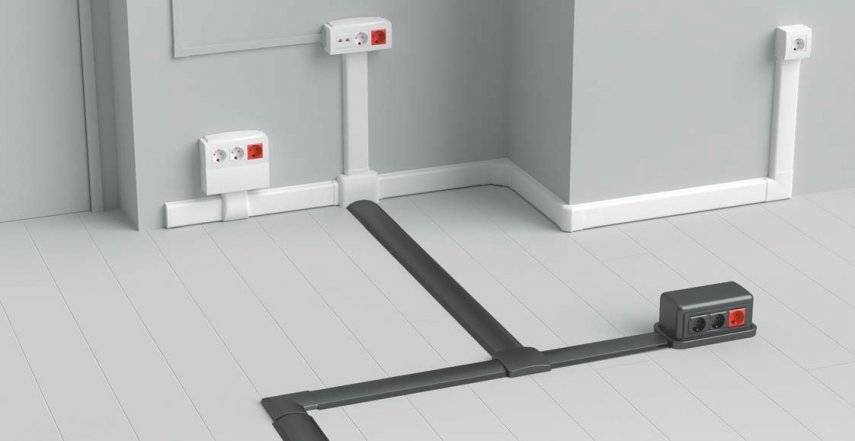

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки
Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.
Открытая проводка в трубах
Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.
Штробы в монолитных стенах
Как мы уже говорили, в несущих монолитных стенах горизонтальные штробы лучше не делать, так как это может привести к повреждению рабочей арматуры и уменьшить несущую способность стены. С точки зрения закона в таких стенах запрещено делать и вертикальные штробы. Однако в этом случае рабочая арматура не будет перерезана и несущая способность стены не уменьшится. Поэтому горизонтальные участки проводки можно сделать за подвесным или натяжным потолком, а опустить коммуникации вниз уже можно по штробам в несущих стенах
Для осторожности, лучше никого не впускать в квартиру, чтобы они не увидели вертикальные штробы
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Можно ли штробить стены в панельном доме нормативные документы
Обратите внимание, Правило касается всех строительных конструкций, в независимости от применяемой технологии их возведения. Вот что по этому поводу сказано в своде правил 256.1325800.2016 в пункте 15.25
Вот что по этому поводу сказано в своде правил 256.1325800.2016 в пункте 15.25.
Фактически это правило предписывает обязательное согласование предстоящих работ с проектировщиком проекта дома. Потому что гарантировать целостность здания в целом и отдельных его элементов в частности, может, только автор, архитектор дома.
Постановление Правительства Москвы 508-пп от , более определенно и категорично.
Хотя это Постановление действует только на территории г. Москвы, было бы наивностью полагать, что штробление стеновых панелей в других регионах узаконено. Списка недопустимых работ при переустройстве квартиры подобного московскому может и не быть, но по существу, это ничего не меняет.
Казалось бы, всё плохо, но в начале статьи не зря упомянута неоднозначность этой проблемы, а перенос розетки в панельном доме, действительно, может стать серьёзной проблемой, поэтому давайте взглянем на неё, с технической точки зрения.
В принципе, конструкция любого ЖБИ самодостаточна, чтобы нарушить предварительно рассчитанные и созданные связи в этой конструкции достаточно любого вызывающего разрушение изделия вмешательства извне.
Распространенные методы переноса розеток
Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.
Укорачивание провода
Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.
Порядок действий следующий:
- Демонтаж розетки и подрозетника.
- Извлечение провода из штробы до нужной высоты.
- Высверливание отверстия под новый подрозетник.
- Заведение проводов в подрозетник и его монтаж.
- Заделывание старого отверстия под розетку и штроб.
- Установка розетки.
Смещение розетки – удлинение провода
Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.
Все делается в таком порядке:
- Снимаются старые розетка и подрозетник.
- Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
- На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
- Наращивается провод и прокладывается к новой розетке.
- Заделываются штробы и устанавливается розетка.
В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.
Соединение шлейфом
Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.
Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.
Нюансов тут немного:
- Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
- Провод для новой розетки надо подбирать такого же сечения, как и для старой.
- Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.
Прокладка новой линии
Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.
Делается все за несколько шагов:
- Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
- В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
- Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
- Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.
Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.
Правильный демонтаж старой розетки
Перед тем, как совать свои руки к электричеству, необходимо обесточить весь дом или, по возможности, ту комнату, где будут проводиться работы по замене розетки. Убедитесь в том, что в розетке нет напряжения. Теперь можно приступать к ее демонтажу со стены. Выковырять розетку можно чем угодно, а вот, чтобы установить в новом месте – нужны специализированные инструменты.
Материалы и инструменты, необходимые при переносе розеток:
- Отвертки.
- Пассатижи.
- Канцелярский нож.
- Перфоратор.
- Кольцевой резец.
- Штробильная лопатка.
- Монтажная коробка.
- Розетка в сборе с рамкой.
- Трехпроводной кабель 2.5 мм².
- Кабельная соединительная муфта.
- Шпаклевка
- Шпатель.
- Дюбеля для фиксирования монтажного блока розетки.
- Удлинитель.
Имея при себе этот минимальный набор материалов и инструментов, вы с легкостью сможете перенести розетку своими руками. Не будем писать много лишней информации, перейдем сразу к делу. Вашему вниманию представляем саму пошаговую инструкцию.
ШАГ 1: обесточиваем розетку. Как мы уже говорили, перед началом всех работ (даже по демонтажу старой розетки) необходимо отключить напряжение в доме или непосредственно в той комнате, где будет происходить перенос розетки со штроблением. Отключаем автомат или выкручиваем предохранительные патроны со щитка. Проверить это можно специальной отверткой с сигнальным диодом. Также можно проверить напряжение в розетке любым устройством, которое питается от 220 Вольт. Если оно не работает, то можно приступать к демонтажу.
ШАГ 2: лицевая панель. Чтобы добраться до сердцевины и основной части розетки, для начала нужно открутить лицевую (облицовочную) часть розетки. В основном она держится на 1-2 винтиках под крестовую отвертку. Снимаем ее и переходим к следующему шагу.
ШАГ 3: основание розетки. Для того, чтобы перенести розетки на кухне или в любой другой комнате, необходимо добраться до проводов питания. Они подключены к токопроводящим элементам розетки, которые находятся в основной части розетки. В свое время, она держится в монтажном блоке при помощи специальных лапок, которые при закручивании распираются, и впиваются своими острыми краями в монтажную коробку. Откручиваем два винтика, лапки ослабевают, и основание розетки без труда выходит с монтажной коробки.
ШАГ 4: проводка. Как перенести розетку в стене и подключить ее? Теперь необходимо отключить провода от токопроводящих элементов розетки. На старых розетках была всего лишь два провода. Ноль и фаза. Но, современные требования безопасности предусматривают третий провод – земля. Естественно, не все его подключают. Отключаем провода от токопроводящих элементов розетки, и отсоединяем основание розетки. Проводку ни в коем случае не переплетаем между собой.
ШАГ 5: монтажная коробка. Можно ли перенести розетку без извлечения монтажной коробки со стены? Конечно можно. Но мы посчитали, что ей там не место, и поэтому решили удалить ее навсегда. Теперь пришло время навсегда вытащить со стены монтажную коробку под розетки. Она нам уже в том месте не понадобится. В некоторых случаях бывает, что она просто запрессована в стену, но бывает и такое, что она фиксируется дюбелями. Находим свой верный путь извлечения монтажной коробки со стены, и вытаскиваем её.
На этом демонтаж старой розетки и монтажной коробки завершено. А пошаговая инструкция, как перенести розетку в другое место – нет. Мы выполнили лишь половину работы. И то, это была её самая быстрая часть. Ведь ломать не строить. Поэтому, мы не опускаем руки, и переходим к самому сложному и основному процессу по установке розетки в другом месте. Сейчас будет немного пыльно. Желательно убрать или накрыть все мягкие вещи и мебель в комнате. В нашем случае все делается в абсолютно пустой комнате, и таких манипуляций делать не нужно.
Дополнительные функции беспроводных выключателей, влияющие на стоимость
Понятно, что наиболее дешёвыми будут модели, способные лишь разомкнуть цепь и монтируемые в стену, на место штатного устройства. Но при необходимости можно выбрать выключатели, обладающие дополнительными функциями. Они, конечно, повысят стоимость, но при этом и удобство их использования оспорить сложно. Попробуем разобрать, какие опции предлагает производитель.
Выключение с задержкой. Многим подобная функция непонятна, однако при отсутствии ПДУ она удобна, когда от размыкателя до кровати нужно пройти несколько шагов. В этом случае пользователь нажимает кнопку, но свет не гаснет. Человек спокойно доходит до кровати, укладывается и только после этого освещение выключается.
Задержка выключения, если она велика, позволит маме не волноваться за своевременное отключение света в детской
Сенсор вместо панели с кнопками. Здесь отсутствуют механические детали, которые могут выйти из строя при частом использовании. Также интересна функция управления по Wi-Fi. При её наличии управление освещением осуществляется из любой точки планеты.
Несколько каналов управления. Довольно удобно, когда необходимо управлять освещением в разных комнатах из одной точки. Довольно часто подобные устройства выбираются для людей с ограниченными возможностями или пожилых, которым уже сложно много передвигаться по дому.
Порядок и техника безопасности
Последовательность подготовки стен для проводки такова:
- Помещение защищается от пыли и мусора. Из него выносится мебель и техника, дверной проём закрывается влажной тканью.
- Удаление обоев (если они есть).
- Перенос на стену плана проводки.
- Проверка зон со старыми кабелями. При обнаружении они удаляются или от них делается отступ минимум в 10 см.
- Создание штроб подходящим инструментом (по материалу поверхности).
- Очищение борозд, их грунтование.
- Монтаж проводов.
Штробы отличаются по своим целям. И укладываются не только провода, также маскируются подрозетники, распаечные коробы, выключатели и трубы.
Коробки обычно сосредотачиваются прямо под потолком, штробление под розетки происходит в 30 см от линии пола. Для них создаётся круглое углубление.
Нужны две коронки: на 8,5 и 6.5 см. Они ставятся на дрель. Далее выпиливаются необходимые отверстия.
Также не редки случаи, когда требуется перенос розетки со штроблением. В квартирах типовых домов розеточные участки определены ещё до въезда жильцов. Но часто новосёлы не довольны таким расположением и выводят новую линию.
Перенос розетки со штроблением осуществляется в таком порядке:
- Отключение электричества в помещении.
- Обозначение маршрута для прокладки новой штробы.
- Её выпиливание по нему. Борозда углубляется так, чтобы провод не выходил из неё.
- Под новую точку в обозначенном месте коронкой создаётся ниша глубиной 5 см.
- Её стенки очищаются от пыли и мусора, покрываются гипсовым составом. Им же обрабатываются внешние грани «стакана».
- Укладка провода в нишу. Он фиксируется каждые 5-7 см с помощью пластиковых хомутов.
- Вскрывается распределительный короб, питающий старую точку. Обнаруживается место контакта выводящего провода с кабелем, направленным к прежней розетке. Эти провода разъединяются.
- Демонтаж старой линии в тандеме с розеткой.
- Запитывается новая линия. Для этого окончание выводящего провода соединяется с новым кабелем пружинными клеммами.
- Размещение подключённого блока в монтажный короб и его фиксация болтами. Не допускаются любые люфты.
- Для плотного контакта жил провода соединяются клеммными колодками. С обих окончаний проводника должен оставаться незначительный резерв для качественного электрического контакта.
- Свободные очищенные окончания жил подсоединяются к новой точке с помощью клемм (винтовых или пружинных). Нулевой кабель ставится на правый зажим, фазовый – на левый.
- Присоединение жилы заземления к клемме с усиками (она находится на корпусе).
- Подключённый функциональный узел ставится в подрозетник и фиксируется зажимными винтами и распорными лапами.
- Установка декоративной панели сверху.
Перенос розетки для электроплиты, стиральной машины, другой бытовой техники
На кухнях часто требуется перенести розетку для электроплиты. Технология монтажа не сложная, но требующая ювелирной работы от мастера и определенных навыков. Так, необходимо смонтировать распаечную коробку, провести кабель к месту расположения новой розетки, при этом, правильно соединив старые и новые провода, установить новую розетку
Важно точно рассчитать марку и сечение проводов, провести разметку нового соединения, сделать при необходимости штробы и уложить гофру с кабелем
Москвичи нередко делают заказ на перенос розеток для стиральной машины, других электроприборов (фен, джакузи) в ванных комнатах. В этом случае только специалист может грамотно провести монтаж электроточек, УЗО, автоматическоговыключателя. Наши мастера помогут вам выбрать оптимальный и экономичный вариант замены электрики, устранения неполадок или дискомфорта в быту. В каких-то ситуациях достаточно будет переноса блока розеток и выключателей, в других потребуется замена проводки с прокладкой кабель-каналов, монтажом электрощита
Важно учесть, что перенос розеток на перегородках из гипсокартона отличается от монтажа на бетонных стенах, что открытая проводка больше подходит для офисных помещений, а не для квартир – словом, знать все нюансы и специфику. Обратившись к нам, вы можете быть уверены в профессионализме наших мастеров, а значит, и в отличном результате!
Москвичи для приглашения мастера могут обратиться по телефонам, указанным на сайте , или там же на сайте оформить письменную заявку. Примерные цены указаны в прайсе, точная стоимость определяется мастером исходя из ситуации. На каждую заявку составляется договор, по окончанию работ – акт приемки-передачи. Стоимостьуслуг очень доступная, при этом мы гарантируем качество, аккуратность, оперативность!
Перенос розетки своими руками может потребоваться во ремонта, после приобретения новой техники или при желании сделать расположение электрических разъемов более удобным
При самостоятельном выполнении этой задачи важно строго придерживаться правил проведения электротехнических работ: игнорирование норм способно привести к несчастному случаю или возникновению аварии
Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.
Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см
Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.
Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.
Прокладка новой линии
Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.
Демонтаж старой розетки электрической плиты
Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.
Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В
Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым
Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.
Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо
Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.
Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.
Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розеткиТот же вид, только сбоку, приведен в начале статьи.
Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…
Существует два способа переноса розетки с помощью новой линии. В первом случае переносим ее от распределительной коробки, а во втором – непосредственно от счетчика. Первый вариант используется при необходимости обновления проводки после длительной эксплуатации. Получается не только установка новой розетки, но и обновление подведенного к ней провода.
Монтаж новой линии выполняется следующим образом:
- Выполняется прокладка всех необходимых штроб, под укладку новых кабельных линий. Они ведутся от электрощита или от распределительной коробки. Если используются старые канавки, из них нужно предварительно вычистить раствор.
- Новая линия подключается к автомату, установленному в щитке.
- Далее провод нужно уложить в штробу и закрепить алебастром.
- После этого выполняется монтаж установочной коробки и подключение розетки. Старые приборы и провода можно оставить на своих местах или демонтировать, замазав все разрушения строительным гипсом.
Читать далее: Виды радиаторов отопления: преимущества и недостатки
Прежде чем передвинуть скрытую розетку на другой участок, необходимо провести подготовительные работы. Они состоят в проделывании штробы под прокладку линии.
Когда ниша готова, в ней размещают «стакан». С обратной стороны стакана вводят кабель, идущий от распредкоробки.
Подрозетник закрепляют при помощи гипсового раствора (если речь идет о бетонной стене). Когда смесь схватится, подрозетник очищают от фрагментов гипса. Внутренние стенки устройства вытирают кусочками ткани. В стенах из гипсокартона или дерева подрозетник устанавливают в проделанный заранее «стакан», а затем фиксируют изделие боковыми распорками (лапками).
