Что такое перекос фаз в трехфазной сети и как его проверить

О перекосе фаз «на пальцах»

Перекос напряжений в первом приближении можно сопоставить с шариком, который положен на рычажные весы с коромыслом. Вес шарика можно отождествить с потребляемой мощностью.

В состоянии равновесия шарик будет находиться посредине. Если же коромысло наклонится, то шарик начнет скатываться. Чем ближе шарик к концу коромысла, тем труднее восстановить равновесие таких весов.

В трехфазной электросети относительно перекоса складывается примерно такая же ситуация. С одной стороны, проблема осложняется тем, что вес шарика неизвестен, и он к тому же движется. С другой стороны, у весов коромысло уже с тремя плечами.

Поэтому, по какому коромыслу покатится шарик не понятно. Если вовремя шарик не остановить, то он с конца коромысла упадет на чашу весов, и без вмешательства извне установить весы в равновесие не удастся.

Для выравнивания разности потенциалов в трехфазную сеть был добавлен дополнительный провод, который назвали нулевым или «нейтралью». Величина тока, присутствующая в нейтральной шине, осуществляет компенсацию разности токов отдельных фаз, которые могут существенно отличаться своими значениями. Вследствие этого выравнивается фазовая разность потенциалов.

На графике этот процесс можно изобразить, например,так:

Линии зеленого цвета показывают состояние равновесия. Красным цветом отображены примерные изменения напряжения, которые могут возникнуть при перекосе напряжений в случае трехфазной сети.

Если величина вектора «Фаза С — точка N’» будет больше 300 вольт, то возникает аварийная ситуация. При совпадении точки N с «фазой А» либо с «Фазой В» (предельные значения аварийного положения), то перекос фаз (отрезок N – N’) приблизится к своему крайнему значению и составит 220 вольт в этом случае вектор «Фаза С – N’» будет соответствовать напряжению 380 вольт, взамен номинальных 220 вольт.

Перекос фаз. Что это такое и с чем он связан? Как исправить?

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.

В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.

Что же собой представляет перекос фаз

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.

   Перекос фаз

Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

• AB=BC=CA=380 В
• AN=BN=CN=220 В

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Причины перекоса фаз

Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.

Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.

Важно

Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.

После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.

Устранение перекоса фаз

Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.

При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.

Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.

Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.

Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.

В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.

   Защита от перенапряжения. Что поможет защитить сеть?

   Источник бесперебойного питания для частного дома.

Перекос фаз в трехфазной сети: причины, защита и способы устранения

При эксплуатации силовых сетей 380 Вольт возможны нарушения, существенно влияющие на качество поставляемой потребителю электроэнергии. Одно из таких отклонений – перекос фаз, проявляющийся в неравномерном их распределении по подключенным к линии нагрузкам.

Результатом этого эффекта является существенное снижение мощности включенного в промышленную трехфазную сеть оборудования (трансформаторов или двигателей, в частности). В домашних условиях оно чревато повреждением бытовой техники, подключенной к одной из фаз электросети загородного дома.

Это объясняется тем, что напряжение в ней становится сильно заниженным или наоборот – превышает допустимую норму. Для предупреждения негативных последствий разного напряжения на фазах 380 Вольт разработан ряд организационных и технических мер.

Допустимые нормы перекоса

Для ограничения допустимых отклонений напряжений из-за перекоса фаз разработаны нормативы, регламентирующие их значения для промышленных силовых сетей. При превышении этих норм появляется реальная опасность выхода из строя силового оборудования, подключенного к данной линии. Их точные значения приводятся в соответствующих ГОСТах и других документах, определяющих порядок эксплуатации электрооборудования (в ПУЭ, например).

В соответствие с нормативами устанавливаются фиксированные соотношения между номиналами напряжений и токов в наименее и наиболее нагруженных участках линий. Для силовых распределительных щитов оно не должно превышать 30%, а для вводов в частные дома (ВРУ) – 15%. Согласно действующим ГОСТам допустимый перекос фаз по отдельным линиям с обратными токами не может быть более 2-х процентов, а по нейтральной жиле трансформатора – 4 процентов.

Нарушение симметрии в высоковольтных сетях

Инверторные сварочные аппараты способны нарушить распределение нагрузки тока

В сетях высокого напряжения появление нежелательной асимметрии связано с наличием мощных однофазных нагрузок или трехфазных потребителей с неодинаковым распределением по фазам.

Источниками перекоса в промышленных сетях 0,38-10 кВ являются различные типы плавильных электропечей (рудотермические, индукционные и подобные им нагревательные установки).

К перечню создающего асимметрию оборудования следует отнести инверторные сварочные аппараты, отличающиеся высокими токами потребления и способными нарушить равномерность распределения по нагрузкам.

Мощными источниками опасной асимметрии являются тяговые подстанции железнодорожного транспорта, поскольку современные электровозы представляют собой однофазные потребители электрической энергии. Их мощность достигает нескольких сотен киловатт, что только увеличивает вероятность нарушений при распределении нагрузок.

Убедиться в их наличии можно с помощью специальных токоизмерительных клещей, посредством которых удается проверить цепи, работающие с перегрузкой. При обнаружении в одной из фаз токовых значений, заметно превышающих допустимые величины, можно смело говорить о наличии опасного перекоса.

Негативное влияние перекоса напряжений и токов

Перекос фаз может привести в негодность электрооборудование

На появление фазной асимметрии необходимо оперативно реагировать по таким причинам:

• В этом случае реальна угроза повреждения подключенных к данной сети приборов или же ухудшение их рабочих показателей.
• Это приводит к нарушениям в работе источников электроэнергии (трансформаторов подстанции, в частности).
• Еще одно следствие ненормального распределения фаз – уменьшение срока эксплуатации станционного оборудования.

Для рядового потребителя последствия асимметрии выливаются в увеличение расходов на электричество, ремонт бытовых приборов, а также в возможность получения травм. Если перекос в линии вызван разрушением нулевого провода, условия для защиты от электрического удара заметно ухудшаются. Обрывается шина устройства заземления (ЗУ), смонтированного на трансформаторной подстанции, в отсутствии местного контура пользователь остается абсолютно беззащитным.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

• Амплитудным – указывает на размер размаха синусоиды по отношению к нулю в вольтах;
• Действующим – это значение, которое в √2 или 1,41 раз меньше предыдущего;
• Мгновенным – значение указывает на интенсивность напряжения в вольтах в определенные моменты времени.

Защитные методы

Существует несколько способов защиты низковольтных потребительских сетей от перекоса фазных напряжений. Первым способом является расчет нагрузочных токов и конструктивное планирование их с целью обеспечения равномерности распределения мощностей.

Нагрузки со стороны низкого напряжения, такие как бытовые электроприборы или осветительные сети, обычно однофазные, что затрудняет гарантию симметрии. При планировании электрической сети, содержащей такие типы электроприемников, отдельные схемы должны быть равномерно распределены между тремя фазами, например, одна фаза на этаж. Мерой по защите от перекоса фаз может служить и изменение рабочих параметров нагрузок в существующих сетях.

Важно! Несмотря на распределение, баланс нагрузок в центральном трансформаторе варьируется из-за изменения статистических циклов работы оборудования. Другие защитные методы:

Другие защитные методы:

1. Применение релейной аппаратуры, фиксирующей напряжение и автоматически срабатывающей на отключение при появлении асимметрии выше заданного показателя. При выравнивании значений напряжения подается сигнал на обратное включение;

Реле контроля напряжения

1. Переустройство схемы фазных соединений при значительных изменениях характера нагрузки;
2. Применение стабилизаторов напряжения, трансформаторов для симметрирования нагрузочных токов и другого оборудования.

Стабилизатор

Бытовое применение стабилизаторов предназначено для обеспечения неизменных показателей напряжения одной питающей фазы. Но они не влияют на перекос фаз в трехфазной сети. В промышленности применяют трехфазные устройства.

Стабилизатор напряжения

Основная функция аппарата – обеспечить выходное напряжение, питающее подсоединенные к нему устройства. Большинство стабилизаторов имеет электронные фильтры, целью которых является подавление шума и пикового напряжения. Стабилизатор защищает как от пониженного напряжения, так и от перенапряжения.

Симметрирующий трансформатор

Эти трехфазные устройства подключаются для питания потребительских электросетей и обладают рядом полезных функций:

• симметрируют нагрузку в питающей сети, независимо от фазных токов электроприемников;
• при подсоединении электрооборудования с мощным потреблением сглаживают просадку напряжения;
• уменьшают потери электроэнергии.

Симметрирующие трансформаторы возможно использовать, как для питания трехфазной нагрузки, так и для создания однофазных схемных конфигураций. В случае наличия трехфазной системы без нейтрального проводника устройство преобразует ее в четырехпроводную систему с N-проводом.

Альтернативные способы устранения фазных перекосов – использование конденсаторных батарей с треугольным соединением, включение специальных трансформаторов с дополнительной нагрузкой в виде конденсатора и индуктивности и другие.

Зачем нужно учитывать порядок фаз?

Последовательность чередования играет значительную роль в таких ситуациях:

• При параллельном включении в работу – ряд устройств (трансформаторы, генераторы и прочие электрические машины), могут соединяться в параллельную работу для повышения надежности системы или для обеспечения большего резерва мощности. Но, в случае неправильного подключения из-за соединения разноименных фаз произойдет короткое замыкание.
• При подключении трехфазного счетчика – так как его работа основана на совпадении фаз с соответствующими выводами прибора, то при нарушении правильности подключения может произойти сбой и самопроизвольное движение в отсутствии какой-либо нагрузки. Из-за чего такое подключение электросчетчика приведет к необходимости оплаты потребителем киловатт, которые он не расходовал.
• При включении двигателя – следование фаз в сети определяет для электрической машины и направление вращения двигателя. В случае отсутствия правильной фазировки изменится и направление движения элементов, механически соединенных с ротором. Из-за чего может произойти нарушение технологического процесса или возникнуть угроза жизни персонала.

С целью предотвращения негативных последствий от перекоса фаз и других несовпадений, на практике выполняют проверку чередования и устанавливают защиту.

Перекос фаз: определение, причины его возникновения и способы защиты

В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.

Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.

Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.

• Суть понятия
• Причины возникновения
• Способы защиты
• Последствия перекоса

Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.

Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.

Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.

Причины возникновения

Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:

• неравномерное группирование потребителей;
• отсоединение нулевого провода;
• замыкание фазного провода на землю.

При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.

На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.

Снижение качества электрической изоляции для потребителей чревато такими последствиями:

• повреждение, поломка бытовых приборов или электрической проводки;
• возникновение пожара;
• получение травм;
• выход из строя электроприборов.

Способы защиты

Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.

К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.

Защитная аппаратура, которую можно установить:

• Трёхфазный автоматический выключатель.
• Трёхфазный стабилизатор напряжения.
• Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
• Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.

Недостатки трёхфазных стабилизаторов:

• излишний расход электроэнергии;
• низкая надёжность работы из-за частой смены деталей;
• принцип работы, способствующий появлению перекоса фаз.

Последствия перекоса

Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.

Последствия неравномерного распределения нагрузки:

• ухудшение качества электроэнергии;
• появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
• неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.

Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.

Что делать?

Чтобы уменьшить смещение нейтрали перед подстанциями рекомендуется устанавливать специальные симметрирующие автотрансформаторы. Схемы включения таких трансформаторов приведены ниже на изображениях.

Приведенные выше схемы применимы также с глухо заземлённой нейтралью нагрузки при отсутствии технической возможности встраивания компенсационной автотрансформаторной обмотки в нулевой провод, соединяя через эту обмотку нагрузку с сетью.

Поскольку увеличение нагрузки например в фазе А вызовет увеличение тока в этой фазе, напряжение на соответствующей последовательно включённой обмотке автотрансформатора тоже увеличится и произойдёт компенсация падения напряжения пропорциональная силе тока нагрузки. Установка автотрансформаторов вблизи распределительной подстанции обеспечивает наилучший эффект. Когда с этой подстанции электроэнергия по разделённым фазам подаётся потребителям, становится возможным симметрирование напряжения.

Это уменьшает потери и позволяет отфильтровать гармонические составляющие тока, возникающие от работы полупроводниковых ключей электронных балластов газоразрядных ламп, мощных инверторов, сварочных аппаратов. Работа этих устройств вносит искажения в синусоидальную форму напряжения питающей электросети. Следствием подобных искажений являются тепловые потери во всех работающих электрических машинах, подключенных к этой электросети.

Компенсация смещения нейтрали с использованием специального автотрансформатора весьма недешёвый способ борьбы с потерями электроэнергии при смещении нейтрали при несимметричной фазной нагрузке. Однако положительный эффект от этого способа получается непрерывно и быстро окупает все расходы.

0 Измерение тока и напряжения мультиметром Необходимость измерения напряжения в электрической системе у пользователя может

2 Промежуточное реле РПУ И снова здравствуйте. Я решил дать вам немного более узкого материала и открываю цикл

0 Проверка напряжения сети: индикация и измерение Для чего надо знать величину напряжения Известно, что в сети централизованного

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!

Инверторные стабилизаторы фаз

От асимметрии напряжений и токов страдают не только потребители с однофазным подключением, но также и трёхфазные абонентские сети, в том числе и промышленные. Одним из наиболее эффективных способов решения проблемы перекоса фаз считается установка фазного стабилизатора. В отличие от обычных бытовых стабилизаторов напряжения, фазные стабилизаторы устраняют асимметрию путём усиления или перераспределения нагрузки.

По сути функцию многофазного симметрирующего стабилизатора может выполнять сборка из трёх однофазных стабилизаторов напряжения. Однако если три устройства объединить в одно, это может сулить существенную выгоду. Принцип действия трёхфазного прибора заключён в том, что он имеет одно устройство запаса и преобразования энергии, в роли которого выступает импульсный трансформатор. Если вкратце: однофазный стабилизатор, установленный на наиболее просаженной фазе, вынужден компенсировать повышение напряжения за счёт увеличения потребляемой мощности, что сопровождается сильным снижением КПД преобразователя.

В свою очередь трёхфазные стабилизаторы черпают необходимую для выравнивания энергию с фаз, на которых напряжение выше номинального, за счёт чего размер потерь на преобразование значительно ниже. При этом осуществляется дополнительная нагрузка на ненагруженные фазы, то есть стабилизируется не только потребительская, но также отчасти и питающая сеть. Наличие общего инвертора также позволяет поддерживать трёхфазную сеть при временном отсутствии напряжения на одной из фаз питания.

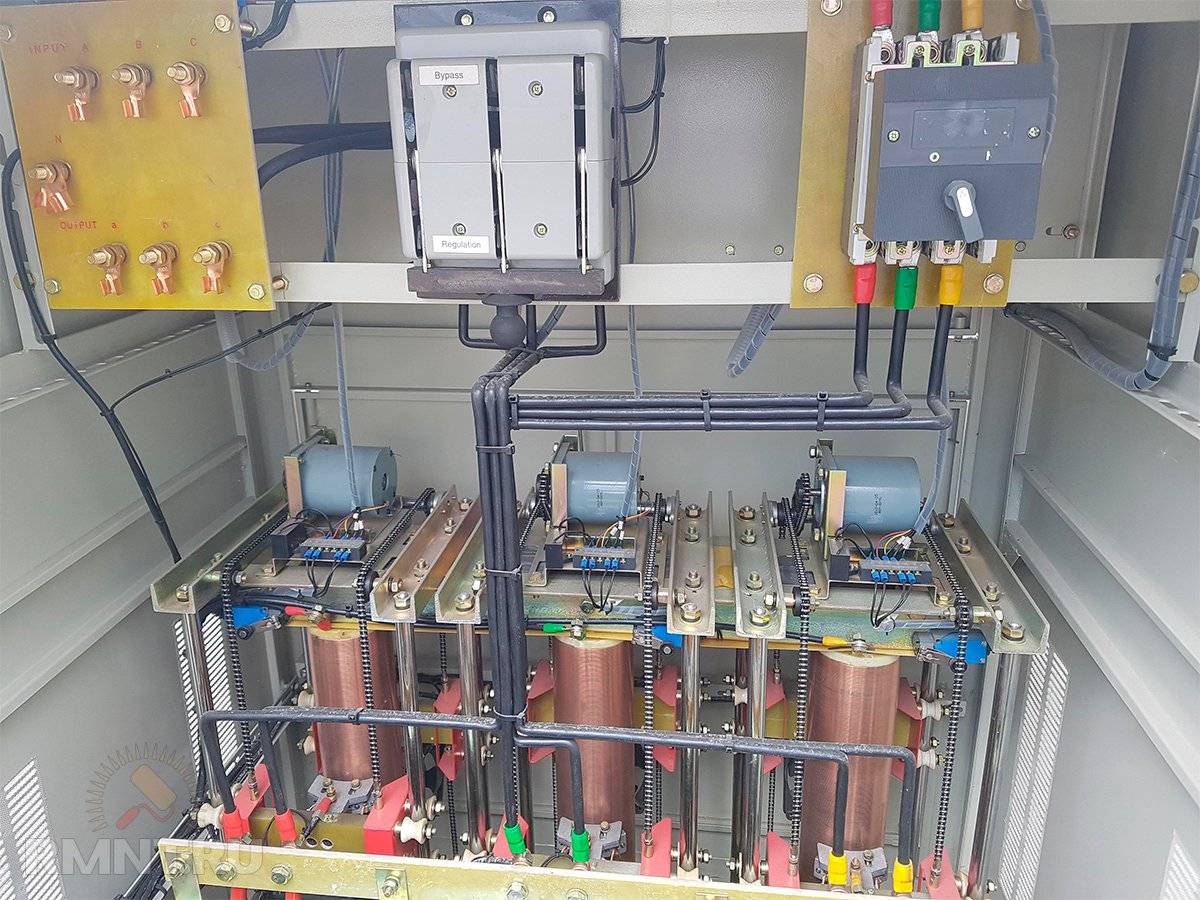

Трехфазный стабилизатор напряжения FNEX SBW 100

Не обходится и без недостатков. В первую очередь таковым выступает сложность устройства и высокая стоимость приборов трёхфазной стабилизации. По большей части стабилизаторы фаз применяют в электроснабжении небольших предприятий, оснащённых электрооборудованием с общей потребляемой мощностью до 80–100 кВА: котельных, базовых станций мобильной связи, мебельных цехов. Для более мощных потребителей предусмотрены иные способы стабилизации.

Расчет токов КЗ для трехфазных сетей

Для того чтобы определить ток трехфазного короткого замыкания в соответствующих сетях, следует обязательно учитывать специфику возникновения и развития этого процесса. Прежде всего, это индуктивность, возникающая в замкнутом проводнике, из-за чего ток трехфазного КЗ изменяется не мгновенно, а нарастает постепенно в соответствии с определенными законами.

Точность производимых вычислений зависит в первую очередь от расчетов основных величин, вставляемых в формулу. С этой целью используются дополнительные формулы или специальное программное обеспечение, выполняющее сложнейшие вычислительные операции за очень короткое время.

Если же расчеты в трехфазных сетях выполняются ручным способом, в таких случаях нужные результаты про ток КЗ формула, приведенная ниже, позволяет определить с достаточно точными показателями:

Iкз = Uc/(√3*Хрез) = Uc /(√3*(Хсист + Хвн)), в которой Хвн является сопротивлением между шинами и точкой КЗ, Хсист – это сопротивление во всей системе относительно шин источника напряжения, Uc – напряжение на шинах в данной системе.

READ Как выбрать или сделать самому контроллер заряда автоаккумулятора?

При отсутствии какого-то из показателей, его значение определяется с использованием дополнительных формул или программ. Если же расчеты трехфазного КЗ производятся для сложных сетей с большим количеством разветвлений, в этом случае основная схема преобразуется в схему замещения, где присутствует лишь один источник электроэнергии и одно сопротивление.

Сам процесс упрощения производится в следующем порядке:

• Складываются все показатели сопротивлений, подключенных параллельно в данной цепи.
• Далее суммируются все сопротивления, подключенные последовательно.
• Результирующее сопротивление Хрез определяется как сумма всех подключенных параллельных и последовательных сопротивлений.

Расчеты токов двухфазного короткого замыкания выполняются с учетом отсутствия у них симметричности. У них нет нуля, а присутствую токи, протекающие в прямом и обратном направлении. Таким образом, ток двухфазного КЗ рассчитывается последовательно, по отдельным формулам, используемым для каждого показателя.

Перекос фаз двигателя причины

Сообщений: 4 Зарегистрирован: 30/10/2012 18:00

Здравствуйте уважаемые форумчане. Интересует вопрос, какая максимальная допустимая разность значений тока между фазами асинхронного двигателя ( в процентах ). Желательно ткнуть носом в книгу или какой-то нд. Заранее спасибо. Изменил(а) JekaDC, 30-10-2012 18:15

Сообщений: 1007 Зарегистрирован: 06/07/2009 15:43

Нормируется сопротивление обмоток, обычно 2%. А токи — это такое дело, они от перекосов сети зависят: насколько напряжения по фазам различаются, настолько и токи.

Сообщений: 4 Зарегистрирован: 30/10/2012 18:00

А если допустить, что перекосов в сети нет или они не значительные? Мне просто нужно знать при каком перекосе двигатель можно считать непригодным к эксплуатации.

Сообщений: 2035 Зарегистрирован: 26/04/2009 16:26

Обычно защита (напр. УБЗ-301М) отключает электродвигатель, когда перекос по току превышает в 2 раза перекос по напряжению

Сообщений: 4 Зарегистрирован: 30/10/2012 18:00

Объясню ситуацию. Есть акт от одного предприятия, о том что двигатель непригоден из-за перекоса фаз, завышенного ампеража. Меня интерисует правы или нет? И мне свои аргументы нужно чем-то обосновать.

Сообщений: 110 Зарегистрирован: 06/01/2010 19:04

Этот вопрос периодически поднимается, напр. вот: http://electric-f. ead_id=873. Все сходятся на том, что нет такого норматива, как перекос по току. Нормируется перекос по напряжению и сопротивление обмоток. Нормируется отношение перекоса по току к перекосу по напряжению. Поэтому акт, скорее всего, составлен не по утвержденной форме и без ссылок на нормативные документы. Насчет завышенного ампеража: это плохо, но надо выяснить, какова нагрузка на двигатель, какое состояние механизма, приводимого двигателем, смазки, подшипников и т.д. Также нужно ииспытать двигатель отдельно, на холостом ходу. И уже потом делать какие-то выводы.

Сообщений: 4 Зарегистрирован: 30/10/2012 18:00

Спасибо, это я и хотел услышать. Про нормативные документы в акте и слова не написано. Двигатель новый, механизм тоже новый(хотя может быть и бракованый). А в каких условиях они производили замеры не известно.

Сообщений: 925 Зарегистрирован: 12/09/2012 17:31

Сколько я понимаю в двигателях . разный ток в обмотках двигателя, обязательно проявляется сильным разогревом корпуса. И причина обычно в межвитковом замыкании. Тем более пишите, что двигатель новый, тоесть в перемотке не был (где могли по разному намотать). А в принципе они Вам сами признались, что у них перекос фаз, так что у них ни один двигатель не будет работать нормально.

Сообщений: 3 Зарегистрирован: 10/12/2012 10:23

Источник

Опасность и последствия

Считается, что наиболее значимые последствия несимметрии связаны с низким качеством электроэнергии. Это, безусловно, так, но нельзя забывать и о других негативных воздействиях. К таковым относится образование уравнительных токов, вызывающих увеличение расхода электрической энергии. В случае с трехфазным автономным электрическим генератором это также приводит к повышенному расходу дизеля или бензина.

При равномерном подключении нагрузки, геометрическая сумма проходящих через нее токов была бы близкой к нулю. Когда возникает перекос, растет уравнительный ток и напряжение смещения. Увеличение первого приводит к росту потерь, второго – к нестабильному функционированию бытовых приборов или другого оборудования, срабатыванию защитных устройств, быстрому износу электроизоляции и т.д.

Перечислим, какие последствия можно ожидать, когда появляется перекос:

1. Отклонение фазного напряжения. В зависимости от распределения нагрузок возможно два варианта:

• Напряжение выше номинального. В этом случае большинство электрических устройств, оставленных включенными в бытовые розетки, с большой вероятностью выйдут из строя. При срабатывании защиты результат будет менее трагическим.
• Напряжение падает ниже нормы. Увеличивается нагрузка на электродвигатели, происходит падение мощности электромашин, растут пусковые токи. Наблюдаются сбои в работе электроники, устройства могут отключиться и не включаться пока перекос не будет устранен.

1. Увеличивается потребление электричества оборудованием.
2. Нештатная работа электрооборудования приводит к уменьшению эксплуатационного срока.
3. Снижается ресурс техники.

Не следует забывать, что перекос может создать угрозу для жизни. При превышении номинального напряжения вероятность КЗ в проводке не велика, при условии, что она не ветхая, а кабель подобран правильно. Более опасны в этом случае электроприборы, подключенные к сети. Когда появляется перекос, может произойти КЗ на корпус или возгорания электроприбора.

Как защититься?

Узнав об опасности, представляемой потерей нуля, предлагаем рассмотреть варианты защиты от данного явления:

• Начать необходимо с грамотного монтажа электропроводки. Если для питания объекта планируется задействовать трехфазную схему электроснабжения, то ее расчет должен быть произведен таким образом, чтобы минимизировать вероятность перекоса фаз. То есть, необходимо планомерно распределить нагрузку на каждую линию.
• Следует задействовать в управлении сетью приборы, выравнивающие нагрузку на каждую из фаз. Причем, в идеале, эта работа должна осуществляться без привлечения операторов, то есть, выполняться автоматически при обрыве нуля.
• Должна иметься возможность оперативного изменения схемы подключения потребителей. Это позволяет внести корректировки, если на этапе проектирования не была должным образом учтена нагрузка на каждый участок или увеличилась мощность потребления в связи с вводом новых объектов. То есть, при возникновении критической ситуации должна иметься возможность изменения мощности. В качестве примера можно привести вариант, когда многоквартирный дом переводится на линию с большей нагрузкой для «разбавления» перекоса фаз, возникающего при обрыве нуля.

В приведенных выше вариантах мы рассматривали защиту от перекосов в глобальных масштабах, конечный потребитель может обеспечить должный уровень защиты значительно проще. Для этого достаточно установить реле контроля напряжения, в котором указать допустимый минимальный и максимальный уровень. Как правило, это ±10% от нормы.
