Чертежи и способы изготовления самодельной металлической печки для бани

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

• дровяные;
• электрические;
• газовые;
• комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами. Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

1. Материал – низколегированная сталь. Толщина – от 10 мм.
2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
4. Потоки горячего пара регулируются специальными окошками в корпусе.
5. В отдельных моделях объем закладки камней составляет до 250 кг.
6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

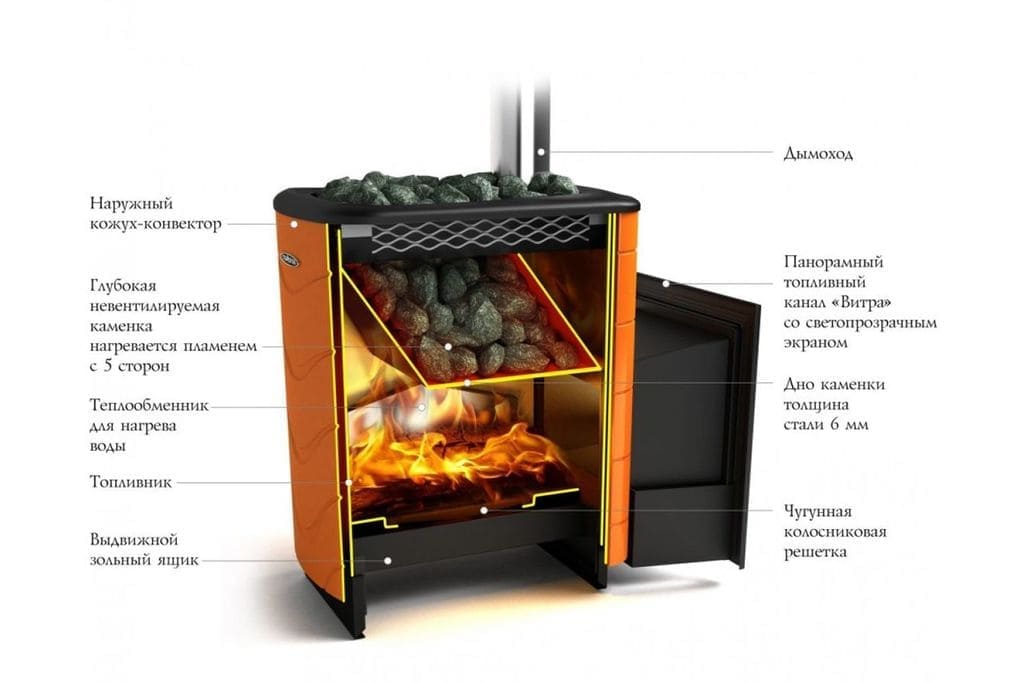

Теплодар

В продаже есть:

• котлы с парообразователем, встроенным внутри;
• печи-сетки;
• конвекторы;
• печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

1. Из нержавеющей стали. В названии модели присутствует слово INOX.
2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Материалы для строительства

Лить чугунный каркас в домашних условиях не получится, поэтому материалом будет сталь. Разработано несколько вариантов конструкций стальных банных печей это:

• Сварной каркас из листового металла;
• Из трубы;
• Из дисков от автомобильных колес.

Выбирается обычно тот материал, который проще всего приобрести.

Если это будут листы, они должны быть толщиной не менее 8 мм. Если труба – диаметром около 50 – 60 см.

Также понадобятся:

1. Колосниковая решетка (это может быть готовое изделие или арматура, из которой решетка сварится вручную)
2. Дверца для топки, для поддувала (можно сделать и самостоятельно).
3. Щеколды на все дверцы.
4. Кран.
5. Труба для дымохода, высотой около 2 м, диаметром 12 – 15 см.

На финальном этапе нужен будет кирпич для экрана, камни для каменки и специальная краска.

Как изготовить топку и каменку

Классика русской бани предусматривает использование настоящих дров

Это очень важно, так как газовые и электрические варианты не создают того эффекта и атмосферы, как при использовании настоящего дровяного огня. Если грамотно сконструировать печь из металла, можно добиться идеального для парилки соотношения влажности и температуры

Специалисты утверждают, что эти показатели должны быть на отметках — около 60% и 70°.

Если мастер решил изготовить металлическую печь для бани своими руками, у него будет выбор из 2 вариантов. Конструкцию можно сделать вертикальной либо горизонтальной. Главное в процессе изготовления печи своими руками — пошаговая инструкция. Для первого случая понадобится широкая труба определенного диаметра, а во втором варианте — печь изготавливается из обычного металлического бочонка.

Самой простой по конструкции печью для бани является вертикальная. Для нее понадобится найти широкую трубу, диаметр которой около полуметра

Стоит обратить внимание и на толщину стенок. Они не должны быть слишком тонкими, чтобы не прогореть быстро, но и не толстыми — иначе в помещение будет выходить недостаточно тепла

Лучше всего остановить свой выбор на трубе в 10 миллиметров.

Прочтите также нашу статью Как правильно топить печь дровами.

Длина трубы зависит от размера готового изделия, которое мастер собирается получить. Лучше остановить свой выбор на 1,5 метра, так как меньшего размера может просто не хватить. Эту трубу нужно поделить на 3 части: 60 см уйдет на бак с водой, 80 см — на топку с каменкой, а из остатка можно изготовить дверцы.

На трубе обязательно делаются разрезы в специально отведенных местах

Очень важно соблюдать точность, чтобы после не пришлось переделывать изделие (это будет уже очень сложный процесс). В первую очередь для поддувала необходимо сделать прорезь 200х60 мм

Над этим отверстием приваривается перегородка с проушинами, где и будет установлен колосник. Его самостоятельно изготовить вряд ли удастся. Лучше приобрести уже готовый вариант колосника в специализированном магазине. Пластина для подвески решетки не должна быть меньше 12 мм.

На небольшом расстоянии от колосника необходимо проделать отверстие, которое будет служить дверцей для топки. Достаточно прорези 25х18 см. На верхней части трубы приваривается еще одна перегородка, в которой необходимо предварительно проделать отверстие для последующего монтажа поддона каменки.

Нередко мастера используют вместо поддона дополнительную решетку колосника. Ее необходимо установить так, чтобы высота каменки составляла не менее 80 см. Здесь тоже нужно вырезать отверстие, которое послужит дверцей. Достаточно — 25х30 см.

Данное отделение металлической печи должно быть на 1/3 заполнено камнями. Для этого стоит подобрать специальные материалы. Камни должны иметь мелкокристаллическую структуру, быть небольшими и округлыми. Лучше — если они будут темными.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

• вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
• вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
• круг приваривают между топкой и поддувалом;
• изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
• между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
• камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
• поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
• вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
• верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
• к баку приваривают трубочку с резьбой и на нее накручивают кран;
• бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
• бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

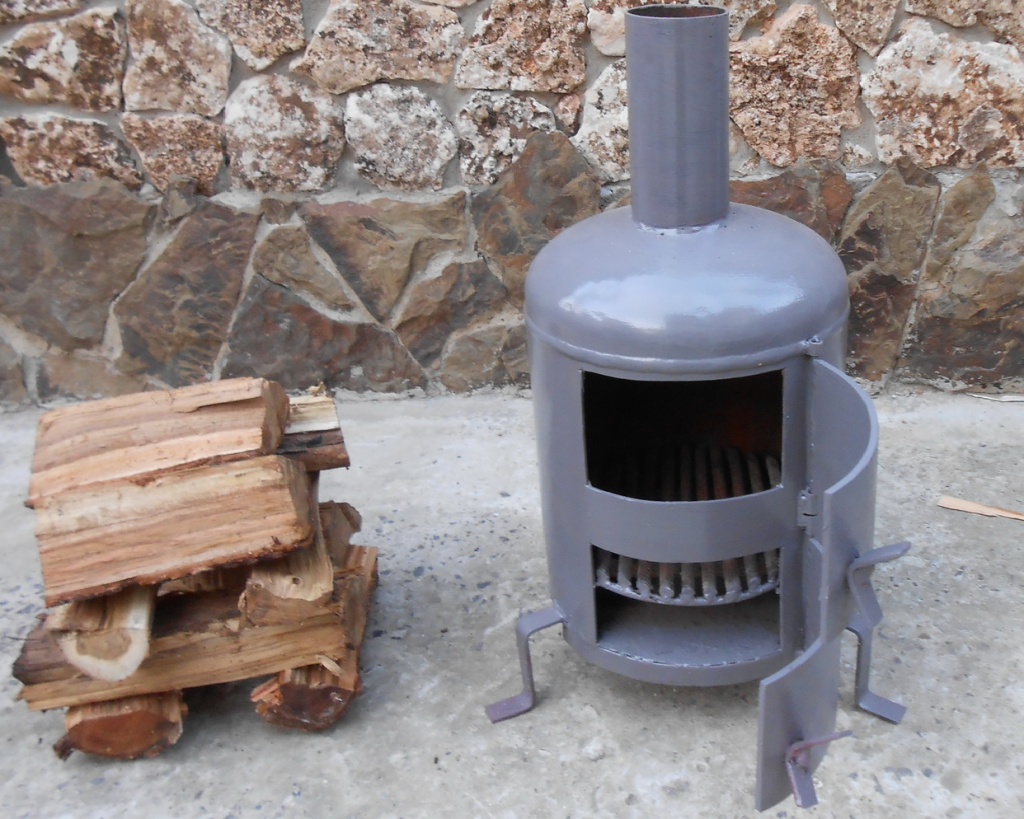

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

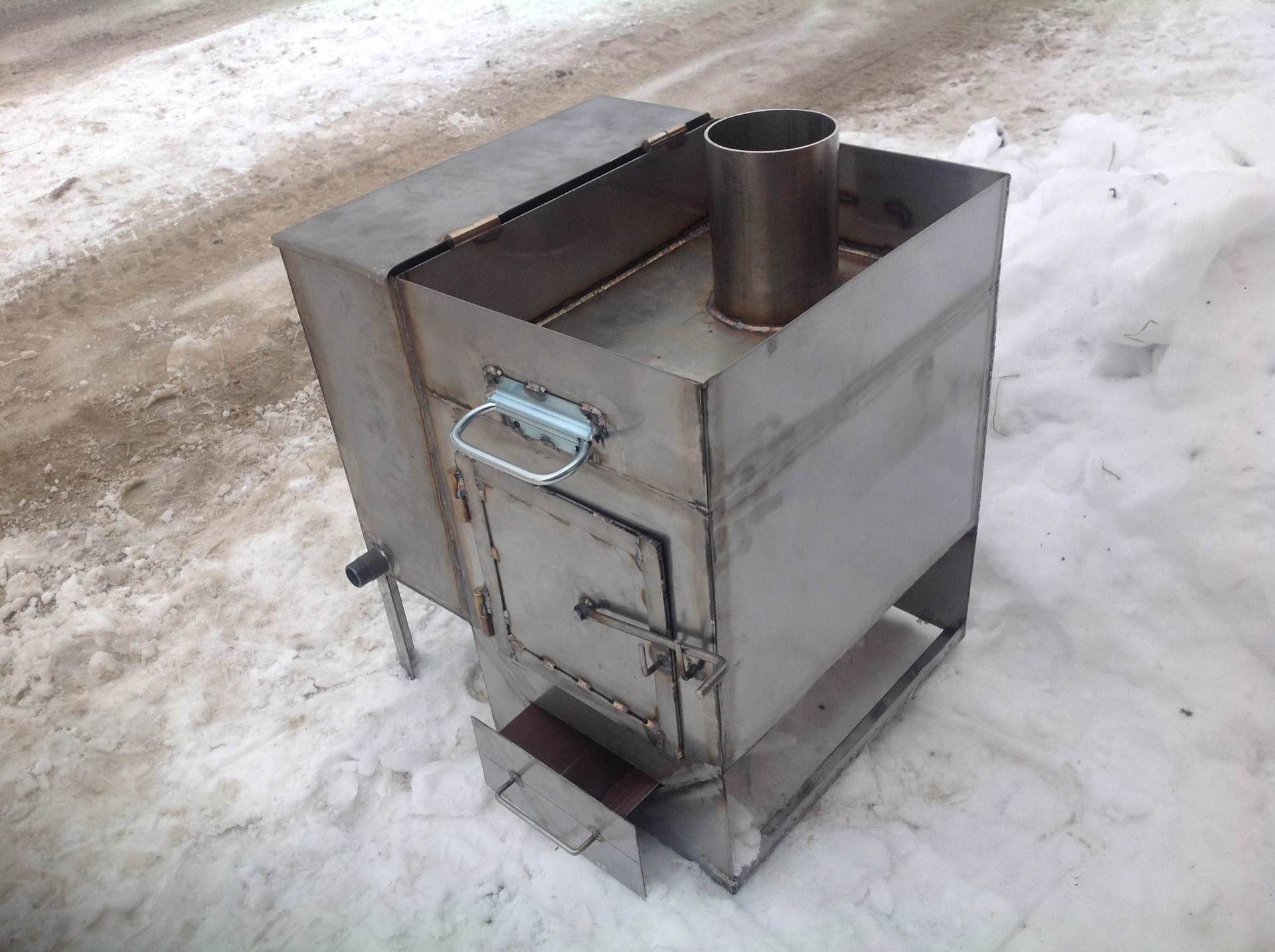

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Бак для воды

Резервуар для воды делают из куска трубы длиной 60 см. Днище вырезают из листовой стали и приваривают снизу. Предварительно в заготовке нужно вырезать вход для трубы дымохода и вмонтировать патрубок.

Бак для воды над печью

Для изготовления крышки резервуара нужно вырезать круг соответствующего размера. Заготовку разрезают пополам строго по диаметру.

Одна половина приваривается по краю основной трубы. Предварительно в полукруге обустраивается отверстие, через которое впоследствии пройдет дымоходная труба. Из второй половины делают откидную крышку. Для этого ее крепят к 1-му полукругу при помощи петель. Предварительно нужно приварить ручку. Откидывая крышку, можно будет набирать воду, и наполнять резервуар по мере надобности.

Выносной бак для печи

В нижней части резервуара устанавливается кран для воды. Последний этап — сваривание бака и основной трубы в единую конструкцию. Чтобы правильно сварить печь в бане своими руками, видеоматериал, прилагаемый ниже, нужно внимательно посмотреть.

Изготовление печи

Выполнение инструкции, как сварить печь для бани из трубы, не требует специальных знаний. Достаточно иметь минимальные навыки по работе с материалом, инструментами и сварочным аппаратом.

Кожух, в котором можно будет обустроить каменку и топку, делается из трубы длиной 1 м или немного больше. Резервуар для воды можно сделать из отрезка длиной 50-70 см.

В нижней части прорезается поддувало. Стандартные габариты – от 18 на 5 (h) до 20 на 6 (h) см. Чуть выше крепится стальная пластинка или планка толщиной примерно 1,2 см.

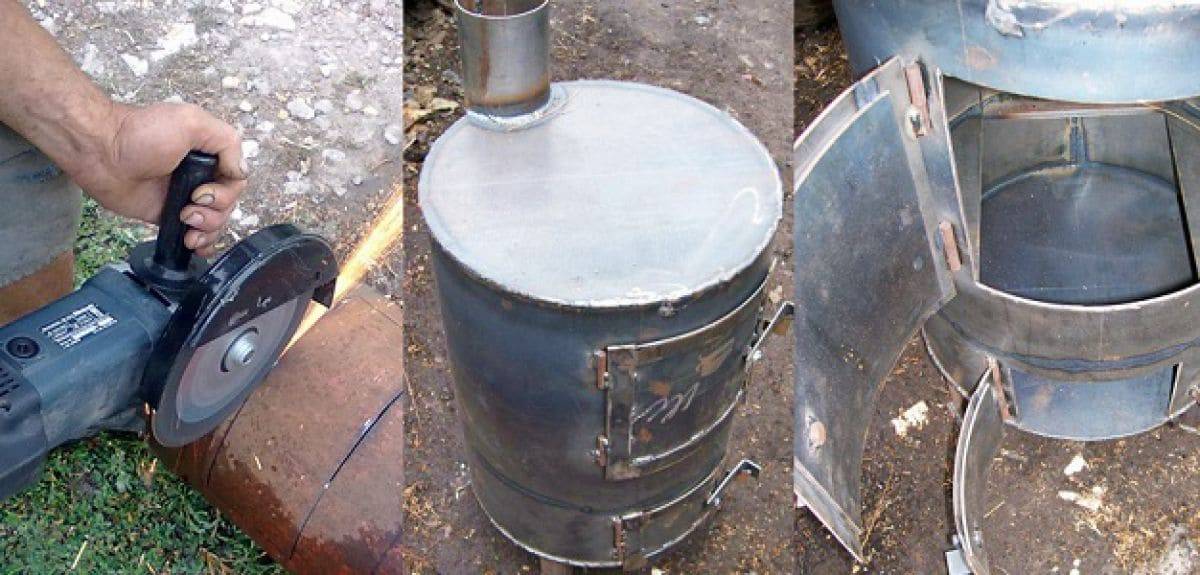

Банную печь можно изготовить из металлической трубы

Над поддувалом нужно приварить колосниковую решетку (колосник). Для фиксации концов в планке необходимо прорезать отверстия соответствующего размера.

Вход для топки вырезают, отступив от нижнего края трубы-заготовки 40-45 см. Оптимальный размер топки — 30 на 30 см. При необходимости допускается обустройство топки размером 25 на 25 см.

Сверху к трубе необходимо приварить муфту из стали. Ее крепят только одним концом.

Для установки закрывающей дверцы необходимо прикрепить крючки или петли. Далее нужно приварить запирающее устройство — защелку.

Схема устройства банной печи из трубы

Над топкой выкладывается каменка. Необходимые размеры для парной небольшого и/или среднего объема:

• глубина — от 12 до 15 см;
• длина — от 30 до 35 см;
• глубина емкости — 10 см.

Другой вариант — приварить чугунную решетку на 40 см выше колосника. Поверх нее необходимо уложить крупные голыши и/или булыжники без острых углов. Предварительно камни нужно промыть проточной водой из шланга и просушить. Можно обработать антисептиком.

Труба, в которой обустроена топка, устанавливается горизонтально. К ней под прямым углом приваривается кусок трубы меньшего сечения.

Схема горизонтального расположения топки печи из трубы

Теперь нужно приварить днище ко второму отрезку трубы. Его вырезают из листового металла. Затем нужно вмонтировать вентиль и установить кран для воды. Дно резервуара для воды вырезается из стального листа толщиной 8 мм и приваривается выше каменки на 10-15 см. В задней стенке обустраивается входное отверстие диаметром от 12 до 15 мм.

Нижний конец дымохода нужно приварить к днищу резервуара. Сверху к баку крепится дугообразный элемент из нержавеющей стали. К его внутреннему изгибу приваривается труба дымохода. Через оставшееся отверстие будет заливаться вода. После окончательной сборки нужно тщательно зачистить и отшлифовать сварочные швы, обязательно проверяется их герметичность.

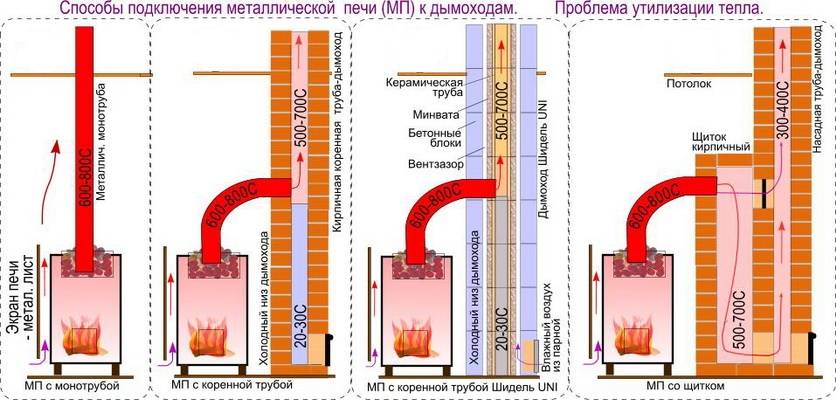

Способы подключения дымоходов к печи

Дровяные печи

Среди большого выбора моделей печей для бани, которые работают на разном топливе, особенно популярны дровяные конструкции. Актуальны они за счет использования древесного топлива, которое отлично выделяет тепло и при этом оказывает положительное влияние на организм человека. Сконструировать подобное устройство можно самостоятельно, а облегчат вам работу использование схем, которых более чем предостаточно.

Данную печь возможно использовать для приготовления пищи. В отдельной статье мы разобрали как сделать мангал своими руками.

Оригинально смотрятся каменные печи на дровах для бани, но и чугунные изделия не менее популярны среди владельцев участков.

Кирпичные конструкции, которые работают на дровах не остывают длительное время, а в том случае, когда использовать топливо длительного горения, она может поддерживать температуру в течении всей ночи.

Что касается, изготовления железных конструкций, то их можно сконструировать из стали или чугуна. По утверждению опытных печников, лучше использовать чугун, с ним конечно придется повозиться, но в итоге получится надежная и качественная печь на дровах.

Печь из бочки 200 л

Древесное топливо имеет доступную стоимость, и считается надежным источником для получения тепла. Используя дрова для бани, владелец получает не только хорошо прогретую парилку и предбанник, но и прекрасный аромат, который выделяется во время горения дров и при этом нет необходимости дополнительно тратится на подведения газовой трубы или электропитания.

Особенно актуальны дровяные печи в регионах с регулярными перебоями поставок электричества или же газа. Но установив подобную печь, в свою парилку, стоит учитывать, что, прогрев помещения осуществляется не быстро. Время прогрева составляет около 3 часов, и только после этого вы сможете отдохнуть расслабиться и получить удовольствие. После нагрева, необходимо регулярно подкидывать топливо в топку, чтобы поддерживать нужную температуру, и желательно очистить зольник, от накопившихся остатков дров.

Среди преимуществ, дровяной печи над своими конкурентами, которые работают на другом топливе, можно выделить:

• приемлемая стоимость и доступность топлива;
• высокий показатель теплоотдачи;
• обширный список моделей для самостоятельного изготовления.

Также, как и любое устройство дровяная печь имеет и недостатки:

• нужно регулярно проводить очистку системы дымоотвода, от накопившейся сажи;
• проводить постоянный контроль и соблюдать все правила пожарной безопасности;
• для топки, необходимо наличие дров, а ведь их необходимо заранее заготовить и положить их в укромное место, которое нужно тоже соорудить;
• топка такой печи, требует постоянное наличие в камере горения топлива, и по этой причине нужно регулярно подкидывать дрова.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход
