Печи-камины с водяным контуром отопления для дома

Обзор и стоимость популярных моделей

Много проверенных производителей предлагают свою продукцию, но наибольшей популярностью пользуются российские модели.

1. «Экокамин». Компания предлагает модель Бавария Призматик — экономное устройство с КПД в 78%. Удобные размеры топки позволяют вмещать поленья до 50 см. Мощность нагрева составляет 14 кВт, что дает возможность обогреть помещение площадью около 100 кв. м. Качество используемых материалов гарантирует бесперебойную работу камина более 10 лет. Стоимость модели в районе 45 тыс. руб.
2. Чешский камин Belt 10 Aqua от АВХ отличается внешней эстетикой с комбинацией металла и натурального камня. Отапливаемый объем до 220 куб. м. Мощность камина составляет 10 кВт. В качестве топлива используются как дрова, так и угольные брикеты. Стоят печи этой линейки от 130 тыс. руб.
3. Варта Аква с плитой и водяным контуром. Здесь собраны воедино камин и оборудование для приготовления пищи, что очень удобно для использования в маленьких помещениях. Мощность модели 13 кВт. Отапливаемая площадь до 130 кв. м. Работает на дровах и буром угле. Стоимость такого универсального камина от 35 тыс. руб.
4. Ангара Аква. Камин изготовлен из листового железа. Внутренняя часть топки облицована жаропрочным веществом. Мощность 13 кВт, отапливаемый объем составляет 230 куб. м. Это позволяет протопить дом до 160 кв. м. Устройство оснащено призматическим панорамным стеклом. Работает на пеллетах, сухих дровах и угле. Цены на модели Ангара Аква начинаются от 45 тыс. руб.
5. EdilKamin Acquatondo 22 prizma. Итальянский камин с прекрасными внешними и функциональными характеристиками. Способен производить горячую воду для отопления дома и техническую для обеспечения бытовых нужд. Работает на дровах и угольных брикетах. Мощность 23 кВт. Установка пристенная или фронтальная. Цены на такое оборудование начинаются от 200 тыс. руб.

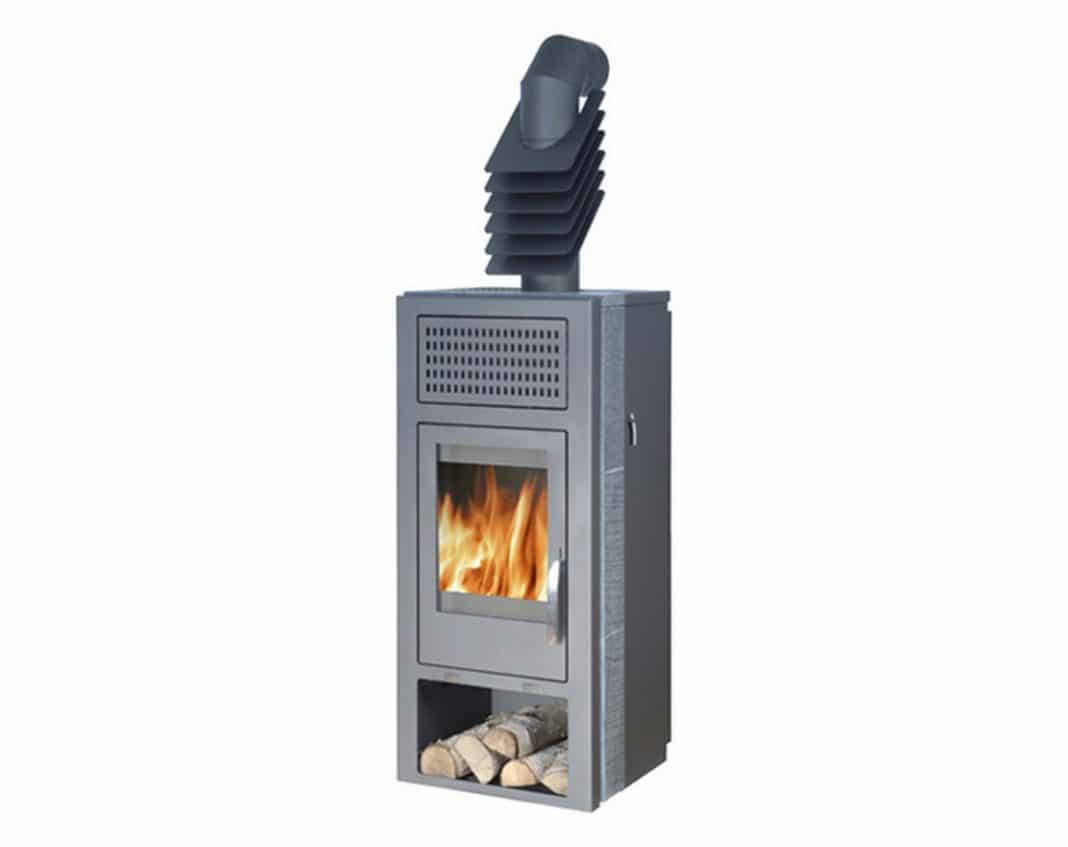

Камин с водяной рубашкой Belt 10 Aqua от АВХ

Среди всех представленных моделей, наверняка найдется та, которая больше всего отвечает заявленным требованиям. Ежегодно выпускаются новые усовершенствованные камины, установив которые можно создать необходимый домашний уют и комфорт в доме.

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

• мощность: 11 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 110м2;
• дымоход: 150мм, ;
• материал: сталь, чугун, керамические изразцы, шамот;
• тип стекла: прямое;
• габариты: 90*46*44см;
• вес: 91,5кг.

Достоинства:

• дизайн;
• качество сборки;
• высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

• мощность: 24 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 120мм, ;
• материал: сталь, чугун;
• тип стекла: прямое;
• габариты: 65*78*64,5см;
• вес: 151кг.

Достоинства:

• удобство растопки и ухода;
• высокая надежность;
• скорость прогрева помещения;
• экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

• мощность: 13 кВт;
• расположение: пристенное;
• площадь обогрева — до 130м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 125*50*56см;
• вес: 254кг.

Достоинства:

• современное оформление;
• богатый выбор расцветок корпуса;
• эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

• мощность: 9 кВт;
• расположение: пристенное;
• площадь обогрева — до 90м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 104*75*49см;
• вес:155кг.

Достоинства:

• не занимает много места;
• экономный расход дров;
• режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

• мощность: 14 кВт;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 150мм, ;
• материал: чугун, сталь, керамика;
• тип стекла: прямое;
• габариты: 108*56*51,5см;
• вес: 253кг.

Достоинства:

• эффективность;
• отопление и горячая вода;
• надежные комплектующие;
• идеальная сборка.

Недостатки:

высокая стоимость.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

• печной конструкции;
• теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
• контура с теплоносителем, радиаторов;
• расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

• Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
• Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

• Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
• Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
• Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

• Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
• Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
• Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Принцип работы

Печи отопительные с водяным контуром изготавливаются из стали или чугуна. Они предполагают функционирование под паровым давлением. Котёл устанавливается в печном топливнике и к нему подключают водяное отопление. Радиатор изготавливают из металлических труб или листовой стали толщиной 0,3-0,5 см. Более популярен стальной теплообменник, поскольку его обслуживание не составляет особого труда (стальные листы легко очистить от продуктов сгорания), а циркуляция воды равномерна. Преимущество котлов из труб состоит в большей площади нагрева, а также в возможности установить над трубами плиту для приготовления еды. Работа такой системы обогрева состоит в том, что разогретые газы проходят через каналы ёмкости нагревания и отдают тепло жидкости. Существуют печи с несколькими резервуарами нагревания. В первой ёмкости вода нагревается, а во второй нагревание усиливается и образовывается пар. Существует несколько видов печей отопительных с водяным контуром, функционирующих на торфе, дровах и другом твёрдом топливе:

• чугунная – обеспечивает высокий уровень теплообмена;
• дровяная – имеет меньший уровень теплообмена, но оборудована стальной топкой, которая более прочная и износостойкая;
• кирпичная – надёжная система обогрева, основной недостаток которой в том, что установка печи отнимает много времени и сил;
• булерьян – цилиндрическая печь, которая работает по принципу тления.

Чугунная печь

Такая модель выдерживает резкие температурные перепады, а также имеет больший срок эксплуатации, нежели стальные аналоги. Так, аккумуляция тепла больше на 8%. В чугунную печь вмонтирована «водяная рубашка», изготовленная из стальных профилей. У каждой из 4 ножек такой печи имеется шуруп, который позволяет регулировать устройство, т.е. выравнивать его при установке печки. Благодаря индивидуальной подгонке к дверце, обеспечивается непроницаемость печи. Чугунная печь – находка для тех, кто желает отопить всего одну комнату. В этом случае радиаторы не понадобятся, ведь источаемое топкой тепло равномерно распределяется по помещению.

Чугунные печи для дачи

Советуем вам посмотреть наш подробный обзор моделей чугунных печей для дачи и дома,

Дровяная печь

Это стальная конструкция, между стенками которой проходят трубки котла. По ним циркулирует около 40 литров теплоносителя. Нагревание происходит в результате сгорания твёрдого топлива и высвобождения энергии

Выбирая систему отопления для своего дома, важно учесть мощность печи. Этот показатель зависит от габаритов камеры сгорания. Мощность топки выше, если в камеру помещается больше топлива

Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения

Мощность топки выше, если в камеру помещается больше топлива. Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения.

Печи для отопления на дровах

Устройство, обзор моделей и технических характеристик дровянных печей отопления. Узнать подробнее можно тут

Кирпичная печь

Кирпичные печи при минимальных затратах могут обогреть до 100 кв. м. площади. При этом достигается оптимальный температурный уровень в помещении. Кирпичная печь с водяным контуром работает по тому же принципу, что и котёл на твёрдом топливе. Отличие состоит в том, что в кирпичной печи нагреваются все “участники” обогрева комнаты: жидкость, стенки и дымовые каналы. В процессе топки тепло передаётся к радиаторам, сама же печь источает тепло буквально до самого остывания.

Как сделать кирпичную печь для дома

В этой статье мы подробно разбираем устройство, схему кладки и порядовку отопительной, кирпичной печи. Ознакомится с этим можно здесь

Булерьян

Такая печь представляет собой круглый корпус, внутреннее пространство которого делится на две части. Нижний уровень – топка, куда кладут и где разжигают дрова. Второй уровень заполняется горячими газами – продуктами сгорания и тления дров. Изогнутые трубы опоясывают и сам цилиндр печи. По этим трубам в устройство поступает холодный воздух. В топке он сталкивается с горячим контуром, в результате чего образовывается быстро перемещающийся поток воздуха. Он на большой скорости вырывается во внешнее пространство и выводит с собой тепло топки.

Печь булерьян

Ранее мы рассказывали, как самостоятельно сделать печь булерьян. Советуем вам прочитать данное руководство.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Эксплуатация печи-камина с водяным контуром отопления

Для безаварийной работы отопительной системы необходимо также соблюдать правила эксплуатации:

1. Не использовать печь с незаполненным теплообменником: он быстро прогорит.
2. Во время работы печи не отключать теплообменник от системы отопления. Вода при нагреве расширяется, и повышенное давление может вызвать взрыв.
3. Не подавать холодную воду в разогретый теплообменник. Температурные деформации могут привести к его повреждению.
4. Для повышения эффективности отопительной системы можно использовать циркуляционный насос.
5. При необходимости в контуре печи с водяным отоплением использовать антифризы.
6. В самой нижней точке отопительной системы должен быть устроен кран для слива воды.

Чтобы отопительная система функционировала бесперебойно, соблюдайте правила эксплуатации

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Конструкция

Чугунное оборудование считается надежным, но наиболее безопасными являются именно печи-камины из кирпича с водяным отоплением. Главный элемент такой конструкции – теплоноситель (теплообменник). Основной элемент устанавливается в топке и подключается к отопительной системе. В качестве основного материала может использоваться сталь либо же металлические полые трубы.

Сам контур водяной включает следующие элементы:

• змеевик;
• металлические или биметаллические трубы;
• радиатор;
• специальный расширительный бак.

Принцип работы такой конструкции заключается в следующем: вода нагревается в теплообменнике и по трубам поступает в радиаторы, установленные по всему помещению. Когда вода остывает, она возвращается обратно в теплообменник.

Характеристики печи-камина Ангара 12 Аква

Отличается не только своими габаритами и производительностью, но и новым устройством 10-ти литрового теплообменника, и дожигателем, что позволяет увеличить эффективность горения, снизить количество отложений сажи на стеклянной дверце и дымоходе и отопление помещения до 360 м³.

Из основных достоинств печи-камина Ангара 12 Аква выделяют быстрое нагревание поверхности теплоносителя и длительное время горения

В таблице ниже представлены для сравнения основные характеристики печей-каминов Аква российской группы компаний Мета:

Наименование	Мощность, кВт	Ширина, мм	Глубина, мм	Высота, мм	Масса, кг
Ангара	9	550	510	1020	140
Ангара 12	12	700	535	1040	175
Ангара 12 с плитой	12	700	545	950	195
Ангара Аква	13	550	490	1020	150
Ангара 12 Аква	16	700	545	1040	205

Общими чертами для всех моделей Ангара являются пристеночное расположение, использование дров или топливных брикетов (производитель категорически запрещает топить каменным углем), выход дымохода, диаметром 150 мм (верхний или задний) и система ” чистое стекло”, то есть самоочистка стекла. Облицовка печи декоративной керамикой делает модели Ангара привлекательными для использования в различных помещениях.

Представление о теплообменнике (регистре) и его установке

Существуют различная печная модификация и в их топку пытались установить емкость, служащую теплообменником, под таким названием может быть змеевик, радиатор, котел, все эти изделия меняются своим теплом с помещениями, в которых их установили.

Такой подход опасен, вода может протекать, резервуар перегреться, в нем скопится критическая масса пара и взорвется. Этот способ не выгоден еще и со стороны топочной камеры, так как она значительно уменьшается.

Наиболее удачный вариант в присоединении резервуара к дымоходному колпаку. Поднимающийся горячий воздух полезно используется для нагревания теплоносителя, а не выходить в трубу.

Приобретая теплообменник, заранее знают, какой мощности он понадобится  и для каких размеров домовладения. У специалистов есть специальные таблицы, которые помогают им выбрать нужное изделие, зная параметры строения.

Особенности конструкции

Рассмотрим основные нюансы конструкции каминов с водяным контуром:

• В классическом камине топка может быть открытой или закрытой. Открытые конструкции отличаются невысокими показателями теплоотдачи. В связи с этим использовать их в качестве источника тепла для системы отопления всего здания нерационально. Мощности такого оборудования достаточно лишь для обогрева одного помещения, то есть того, где камин установлен. Камин с закрытой топкой отличается большей эффективностью. КПД системы в этом случае будет значительно выше.
• В отличие от классического камин с водяным контуром имеет двойные стенки. Внутри них расположена система теплообменника-змеевика.
• Теплообменник, нагреваемый от горения твердого топлива, соединен с системой отопления: трубопроводом и подключенным радиатором.
• Дополнительно камин может применяться для организации горячего водоснабжения.
• В качестве топлива традиционно применяются дрова. Однако для повышения теплоотдачи и эффективности в целом рекомендуется использовать специальные брикеты. Они производятся на основе опилок. Это топливо дает больше тепла, оставляя при этом совсем небольшой объем золы.

Таким образом, камин с водяным контуром выполняет сразу две функции. С одной стороны, он украшает интерьер, является его значимым элементом. С другой стороны эта конструкция позволяет отопить дом. Основой такой системы может служить как собранный самостоятельно или на заказ кирпичный камин, или готовая печь-камин. На рынке предлагается множество моделей различной конфигурации и мощности.

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

В качестве топлива в подобных деревенских печах сжигают:

• уголь;
• торф;
• дрова;
• брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Среди достоинств печного отопления числятся:

• отсутствие зависимости от наличия в сети электроэнергии;
• сравнительно низкая стоимость устройства отопительной системы;
• дешевизна твердого топлива и возможность использования разных его видов;
• предельная простота эксплуатации;
• длительная отдача тепла (для кирпичных конструкций);
• универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Также из недостатков печного отопления следует упомянуть:

• долгий прогрев системы до начала теплоотдачи;
• потеря массы полезного пространства в доме из-за массивности печи;
• большой вес печной конструкции из кирпича;
• низкий КПД из-за ухода значительного объема тепла в трубу;
• высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Кирпичные печи с водяным контуром

Более сложной процедурой считается оборудование кирпичных печек теплообменником. Наилучшим вариантом является закладка теплообменника в полость топочной камеры после возведения фундамента и первого кирпичного ряда стен топки.

Второй вариант переделки печки предполагает установку двух водогрейных баков, соединенных двумя рядами труб. Емкости монтировались в полость между огнеупорной кладкой топки и наружным облицовочным слоем или кирпичным экраном.

Для обустройства в печке водогрейного теплообменника можно использовать обычные чугунные радиаторы. Их вывешивают на опорах без контакта с шамотной кладкой. Вода в таком контуре греется даже быстрее, чем закладка камней в корзине, а благодаря огромной массе кирпичной кладки тепла оказывается достаточно, чтобы основательно прогреть и просушить помещение бани после завершения парильных процедур.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

• шамотную плитку или кирпич;
• огнеупорные глиняные смеси;
• специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
• защитные материалы из вермикулита;
• чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

• керамическую плитку;
• декоративный камень;
• чугунное литье;
• термостойкие эмали.

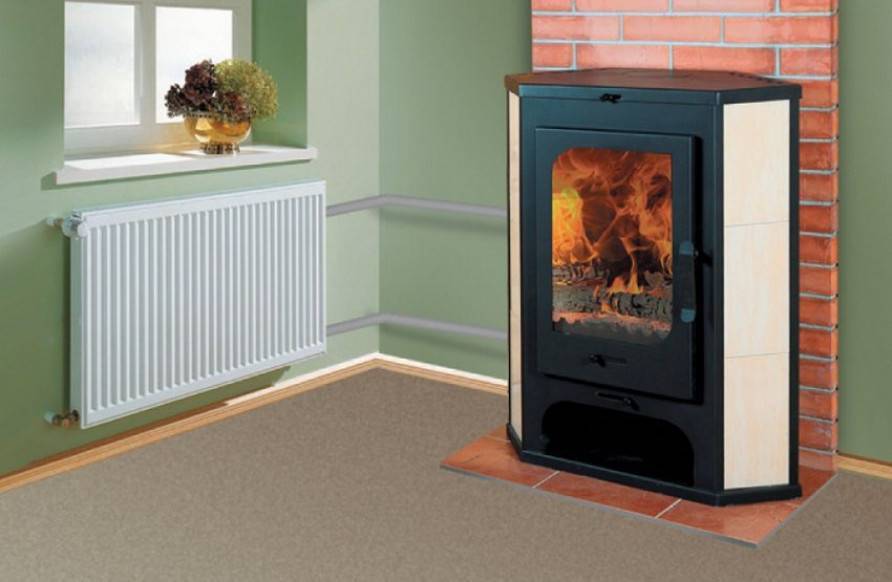

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.
