Соединение электрических проводов на улице
Что делать, если появилась необходимость соединить провода на улице, под открытом небом?
На улице это можно делать разными способами: с помощью «орешка», с помощью болта, скруткой. На какое-то время такие способы не плохо показывают себя в работе, но затем происходит окисление жил, ослабление болтового присоединения, ржавчина. Начинается проблема.
Нужно понимать, что на такие способы будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:
- распределительная коробка IP65;
- гильзы под опрессовку;
- токопроводящая паста;
- трубка термоусадочная клеевая.
Кабель завести в распределительную коробку. Надеть гильзы на оголенные жилы с использованием токопроводящей пастой и опрессовать.
Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.
Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.
С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.
Этот способ обеспечит вам высокую надежность на многие, многие годы.
В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот способ, который подойдет для вашего условия эксплуатации.
Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.
Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.
Изготовление паяльника своими руками
Может произойти такая ситуация, когда необходимо сварить какие-то детали, но отсутствует электричество, тогда можно изготовить аналог паяльника своими руками. Для этого используем медный стержень, который имеет диаметр примерно 5 мм и длину 10 см. Конец стержня делаем в виде отвёртки, а другой закрепляем на деревянной ручке. Эту ручку в круглой форме вырезаем из ветки любого дерева.
Нагрев этого паяльника производится при помощи открытого огня. Процесс пайки мало чем будет отличаться от использования электрического настоящего паяльника. Необходимо только приспособить термостойкую подставку, в которую можно класть устройство, которое сильно нагреется. Установка производится довольно быстро при помощи движения одной руки. Припой и канифоль кладём в плоскую ёмкость. Саму пайку производим в непосредственной близости от источника нагревания.
Полезная информация при использовании самодельного паяльника:
- Пайка — это соединение нескольких деталей при помощи расплавления какого-либо металла. Этот металл называется припоем, и он должен заполнить пространство между двумя соединениями, а также схватить их при помощи соединяемого материала.
- Для припоя обычно используют оловянно-свинцовый сплав, который имеет различное содержание олова. Чем больше олова, тем меньше температура плавления. Распространённым припоем является ПОС-40, где содержится 40% олова. Он плавится, когда достигает температуры в 230 градусов. А ПОС-60 — при 180 градусах. Меньшую температуру плавления имеет свинцово-оловянный сплав, в который добавляют висмут. Это марка припоя называется ПОСВЗЗ. Температура плавления — 130 градусов. Если необходимо сплавить алюминий, тогда применяют специальный сплав, где температура плавления равна 400 градусам.
- Пайку нельзя начинать, пока деталь полностью не будет очищена в зоне соединения. Для этого используем флюс, то есть вещество, которое во время пайки не даёт образоваться оксидной плёнке. Чтобы соединить медные детали, в качестве флюса используют канифоль. Поверхность можно очистить паяльной кислотой или другим видом кислоты, например, ортофосфорной. Если осуществляется пайка стального изделия и оцинкованной детали, то канифоль не справится со своей задачей, и необходимо будет использовать паяльную кислоту. Современные проволочные припои обычно содержат в составе канифоль, а потому могут обеспечивать пайку меди без использования флюса. Чтобы соединить стальные и нихромовые элементы, необходимо использовать флюс, который выполняется из аспирина.
- Механизм пайки всегда выглядит одним образом. Сначала детали прижимаются друг к другу, после этого на зону пайки наносится флюс и припой. Участок должен быть разогрет до необходимой температуры, когда припой расплавится и будет затекать в зазоры между металлами. Обычно этот процесс выполняется при помощи специального паяльника, но, как оказалось, паять можно и без него. Для этого необходимо только найти альтернативный источник нагрева, который не использует электроэнергию.
Необходимые инструменты
Если вы попали в ситуацию, когда приходится паять металлические изделия без паяльника, необходимо использовать следующие инструменты:
- пассатижи;
- плоскогубцы;
- ножик;
- ножницы;
- наждачную бумагу;
- напильник;
- кисточку;
- надфиль.
В качестве источника нагревания можно использовать лампу на сухом спирте, спиртовку или турбогорелку.
Многим кажется, что паять без паяльника — это абсурдное дело. Но это весьма осуществимый процесс, если обладать необходимой информацией. Ведь никак нельзя предугадать момент, в который резко отключится свет, а работу нужно завершить. По таким технологиям можно правильно произвести спайку плат, заменить части проводов. Но нужно быть аккуратным, ведь есть вероятность, что материалы могут просто сгореть.
Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.
Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.
Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее.
Соединение проводов опрессовкой гильзами
Соединение проводов с помощью гильзы с последующей опрессовкой является наиболее надежным способом и имеет хороший электрический контакт.
Как делается опресовка жил:
зачищают от изоляции концы определенной длинны;
берут гильзу соответствующей длинны и диаметра;
- заводят оголенные провода в гильзу;
- обжимают (прессуют) гильзу в двух, трех местах специальным электроинструментом (прес – клещи);
накладывают на гильзу изолирующий материал (термоусадочная трубка).
Если термоусадочной трубки нет, то можно использовать изоляционную ленту.
Вы должны учесть, что гильзы подбираются таким образом, чтобы диаметр скрученных проводов соответствовал внутреннему диаметру гильзы. Использовать гильзу не по размеру не стоит.
Соединение проводов сваркой
Соединение проводов сваркой дает еще более качественный электрический контакт проводов. Но здесь все еще более заморочено, чем с пайкой проводов, так как необходимо наличие:
- сварочного трансформатора;
- навыков сварщика;
- маски (очков) для сварки, специальных перчаток, электродов;
- строительного фена для термоусадочной трубки.
Соединение провода сваркой, можно выполнять только из однородных металлов. Такое соединение проводов можно встретить нечасто, народ у нас не очень любит трудности, а многие электрики не любят такой способ соединения проводов из-за больших затрат времени, но стоит отметить, соединять провода сваркой быстрее, чем паять.
Соединение проводов опрессовкой
Соединение проводов опрессовкой, заключается в сжатии специальными пресс-клещами соединительной гильзы (алюминиевая или медная трубка), в которую вставляются провода. Провода предварительно зачищаются от изоляции на длину гильзы, затем помещаем провода внутрь гильзы и обжимаем ее для надежности в двух-трех местах. Если гильза намного больше проводов, которые нужно опрессовать, то можно набить гильзу дополнительными проводами. Изолируем полученное соединение проводов опрессовкой изолентой, а лучше термоусадочной трубкой + фен.
Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия.
Соединение проводов опрессовкой достаточно надежно, если все сделать правильно. Навыки при выполнении соединения проводов опрессовкой также пригодятся вам при сборке электрощита, для опрессовки втулочных наконечников НШВИ.
К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т.е. опрессовали провод в гильзе и “забыли” про него.
Клеммники и колодки
А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.
Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.
Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.
Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.
Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.
Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта. При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания. При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания
При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.
Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.
С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.
При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.
Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.
Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.
К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.
К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.
Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет. Но о врезке – чуть ниже.
ЧИТАЙТЕ ПО ТЕМЕ: Что такое наконечники НШВИ для обжима проводов.
Инструмент для соединения проводки
Как уже было сказано, скрутка не требует большого набора инструментов. Для того, чтобы снять изоляцию с кабеля можно использовать нож, пассатижи или кусачки (бокорезы).При выполнении большого объёма работ для экономии времени и сил можно воспользоваться специальным инструментом для зачистки проводов— стриппером. Потом оголённые провода необходимо соединить между собой. Если жилы кабеля однопроволочные, то желательно воспользоваться пассатижами. После этого необходимо заизолировать соединение. Для этого подойдут изолирующие кембрики (термоусаживаемые трубки) или обычная изолента.
Подготовка к скручиванию
Перед соединением проводов между собой необходимо очистить их от защитной изоляции. Часто для этого используется обыкновенный нож. При выполнении данной операции необходимо стараться как можно меньше повредить остриём металлический токовод, так как при повреждении он способен надломиться, что нарушит качество соединения. Особенно это утверждение верно для мягких многопроволочных проводов. Если выбранный кабель сделан из алюминия, то ни в коем случае нельзя допускать его перегибов, так как алюминий плохо очень плохо переносит частые деформации. Кабель из этого металла может сломаться прямо во время удаления изоляции. Кстати, стоит отметить, что алюминиевый провод может переломаться даже под изоляцией, как правило, это случается примерно в 20 см от соединения. Визуально такой излом найти довольно трудно, поэтому дефект ищут на ощупь.
Способы соединения многопроволочных проводов
Как скрутить провода многопроволочные? На практике используют три способа соединения таких гибких проводов. Какой способ выбрать, как правило, каждый мастер выбирает сам исходя из своих предпочтений. Способы существуют следующие:
- последовательное соединение
- параллельное соединение
- бандаж из тонкой проволоки
Последовательная скрутка
Оголённые провода накладываются друг на друга таким образом, чтобы они образовали крест и затем жилы скручиваются между собой. Данная скрутка должна быть симметрична относительно перекрестья жил. Концы жил смотрят в противоположные стороны. После соединения скрутки ее лучше всего подтянуть при помощи пассатижей, чтобы она лучше держалась. Преимуществом данного способа является компактность готовой скрутки — её толщина будет не превышать трети изначальной толщины провода с изоляцией. Кстати, при данном способе не стоит забывать о том, что если скрутка изолируется от внешней среды термоусадочным кембриком, то его следует надеть на жилу до выполнения соединения.
Способы соединения проводов: последовательная скрутка
Параллельная
При данном способе концов жил удаляется изоляция, после чего их нужно соединять таким образом, чтобы зачищенные участки располагались параллельно, а концы жил были направлены в одну и ту же сторону. Затем концы провода накручивают друг на друга по спирали
Важно чтобы соединение было сделано максимально тугим, но при этом не переломать жилы чрезмерным давлением на них. Такую скрутку часто можно встретить в распределительных коробках в квартирах или домах
При изоляции такого соединения также можно применять изоленту либо термоусадку. При осуществлении временных и малоответственных соединений можно использовать для изоляции и ПВХ трубку — обыкновенный пластиковый кембрик.
Параллельная скрутка
Бандажная скрутка
Бандажное соединение выгодно использовать при подключении проводов большого сечения, когда скрутку руками или пассатижами сделать сложно или невозможно. При таком способе соединения предварительно зачищенные при помощи надфили либо напильника жилы прикладываются друг к другу. Затем зачищенные провода плотно обматываются вокруг большим количеством более тонких проводов. Такое соединение применяется, например, на опорах высоковольтных линий электропередач
Важно отметить, что нельзя скручивать жилы висящих кабелей узлом, так как при этом контакт будет оставаться максимально прочным на разрыв, однако, к сожалению, будет обладать крайне низкими характеристикамиэлектропроводности
Бандажный способ соединения
Спаивание жил – делаем своими руками
Непосредственно процесс пайки также больших проблем вызвать не должен. После выполнения всех подготовительных мероприятий спаивание двух жил представляет собой, возможно, самое простое действие. Вам достаточно лишь наложить жилы друг на друга либо просто скрутить их вместе, после чего разогреть посредством паяльника. При достижении максимальной температуры припой полностью расплавится, растечется по поверхности двух проводов и намертво соединит их после остывания.
Иногда мастера не прибегают к помощи лужения проводов, сразу же выполняя все необходимые операции в распределительной коробке, скручивая провода и обрабатывая непосредственно во время пайки. Однако так поступать не следует, поскольку качественно выполненное лужение способствует увеличению качества соединения, его прочности и способности к проводимости электрического тока.
Последнее, что вам останется сделать, — это нанести изоляцию на спаянные жилы. Сделать это можно при помощи обычной изоленты, поверх которой нанести термоусадочную трубку. На этом пайка проводов может считаться успешно выполненной.
Особенности пайки электропаяльником
Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.
Выбор флюса
Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:
Жало паяльника касается камушка канифоли. Затем флюс переносится с разогретого острия инструмента на спаиваемые провода
Важно успеть нанести канифоль на токоведущую жилу до того, как она испарится с жала. Обычно это 3-5 секунд.
Зачищенный провод кладется на канифоль и прижимается сверху нагретым жалом
При этом флюс плавится, а провод погружается в расплав.
Пайка многожильных проводов
Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.
Пайка распредкоробок с помощью тигля
Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.
Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.
Флюс для пайки алюминия
При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.
Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.
Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.
Соединение меди и алюминия
При соединении пайкой медных и алюминиевых проводов можно столкнуться со множеством трудностей, преодолеть которые возможно будет, только применив альтернативные методы соединений.
Дело в том, что как алюминий, так и медь покрываются на воздухе оксидной пленкой. И если сами по себе эти пленки никак не влияют на состояние проводника и даже обеспечивают довольно неплохую проводимость, то соединяясь вместе, они способствуют возникновению мощной химической реакции. Под действием влаги, содержащейся в воздухе, в месте контакта оксидов алюминия и меди начинается процесс электролиза, то есть образуется электрический ток из-за того, что ионы обоих материалов обладают разными электрическими потенциалами.
Электрический ток является движением заряженных частиц – ионов и при их движении металлы в месте контакта разрушаются. При этом сильнее разрушается алюминий. Разрушение вызывает ухудшение контакта, а впоследствии увеличивается электрическое сопротивление соединения и оно нагревается. При сильной коррозии, когда непосредственный контакт между двумя материалами уже утрачен, возникает электрическая дуга, которая и довершает разрушение.

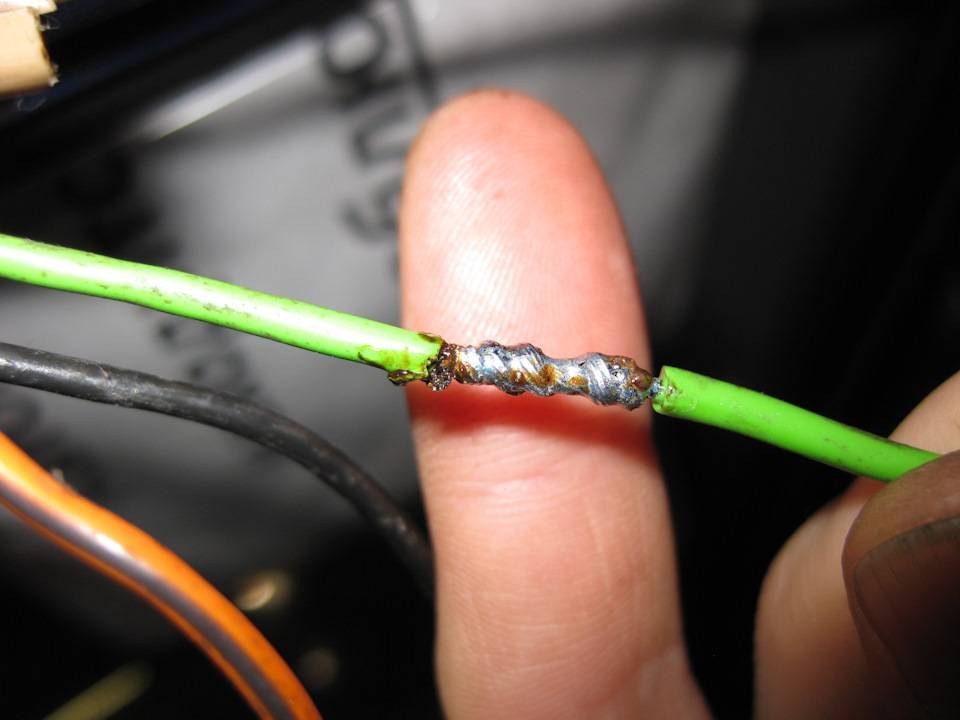

Соединение проводов пайкой
Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность
Но важно пропаять соединение проводов правильно, для этого необходимо:
- облудить соединяемые провода канифолью (флюсом);
- припой должен затекать во внутрь скрутки;
- после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
- изолировать соединение проводов.
Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:
- необходимость изоляции;
- сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
- если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
- высокие времязатраты.
Как распилить гильзы для опрессовки
Таким вопросом я задавался в начале своей карьеры электрика. Сейчас же я легко могу удовлетворить любопытство любого новичка-монтажника, как говорится, мастерство не пропьешь. Дело в том, что стандартные гильзы слишком велики для распределительных коробок, поэтому для удобства и экономии материала их пилят вдвое, а то и втрое.
Чтобы собственноручно сделать нужное количество гильз, берется медная трубка нужного диаметра, ножовка по металлу и какая-нибудь точка опоры (стул, скамейка или стол).
Трубка ложится на стул и надежно фиксируется рукой или ногой. Если изобретете другой способ крепления медного изделия — вам все карты в руки. Фантазии русской души нет предела!
В другую руку ухватывается ножовка за 250 рублей и совершается обычное действие режущим инструментом: туда-сюда, как пилить дрова на даче. Лучше на пол, перед этим, постелить газетку, чтобы гильзы не закатились куда-нибудь, а послужили все до одной нашему благородному делу.
Вот и все, учиться никогда не поздно!
6 главных проблем клеммников WAGO
1 Можно использовать только для освещения
Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:
Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.
3 Много подделок и аналогов
Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.
Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.
4 Высокое переходное контактное сопротивление
В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.
6 Высокая цена
Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.
Wago и алюминиевые провода
В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.
Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.
Соединение проводов клеммами
Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.
На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.
Существующие требования к клеммам:
- информация о допустимом напряжении;
- информация о сечении жилы;
- повышенная термоустойчивость;
- надежная фиксация жилы провода;
- устойчивость к коррозии.
Клеммы бывают: ножевыми, пружинными и винтовыми.
Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.
Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.
Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.
Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

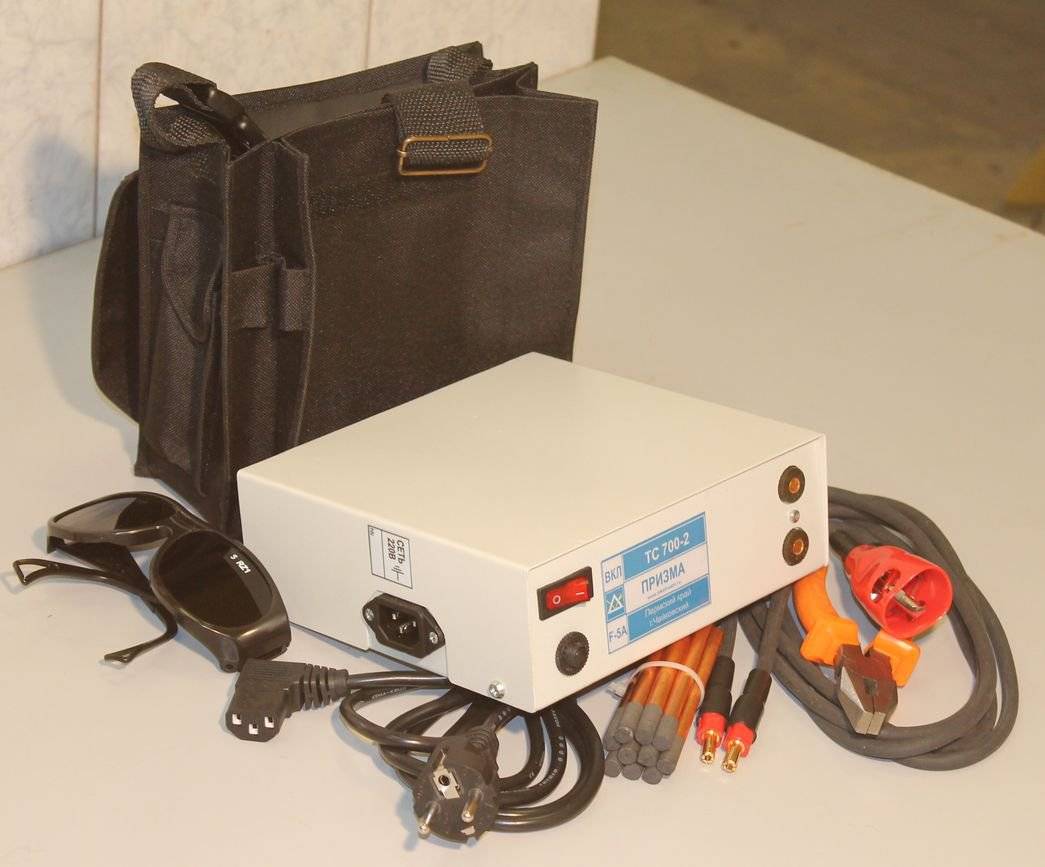

Сварка. Соединение проводов сваркой.
Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.
Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.
Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.
При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.
В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.
В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.
Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.
Как правильно паять провода
Несмотря на то, что при хорошем качестве припоя можно делать пайку внахлест, лучше будет предварительно сделать скрутку. Так и прочность, и электрический контакт будут надежней.
Варианты скруток на схеме:
Варианты скруток проводов при пайке
Если провод одножильный, после облуживания делается скрутка и производится пайка. Многожильный провод можно сразу после зачистки скрутить, а затем спаять. Жало паяльника должно иметь контакт с проводом, максимально возможной площади, для обеспечения прогрева.

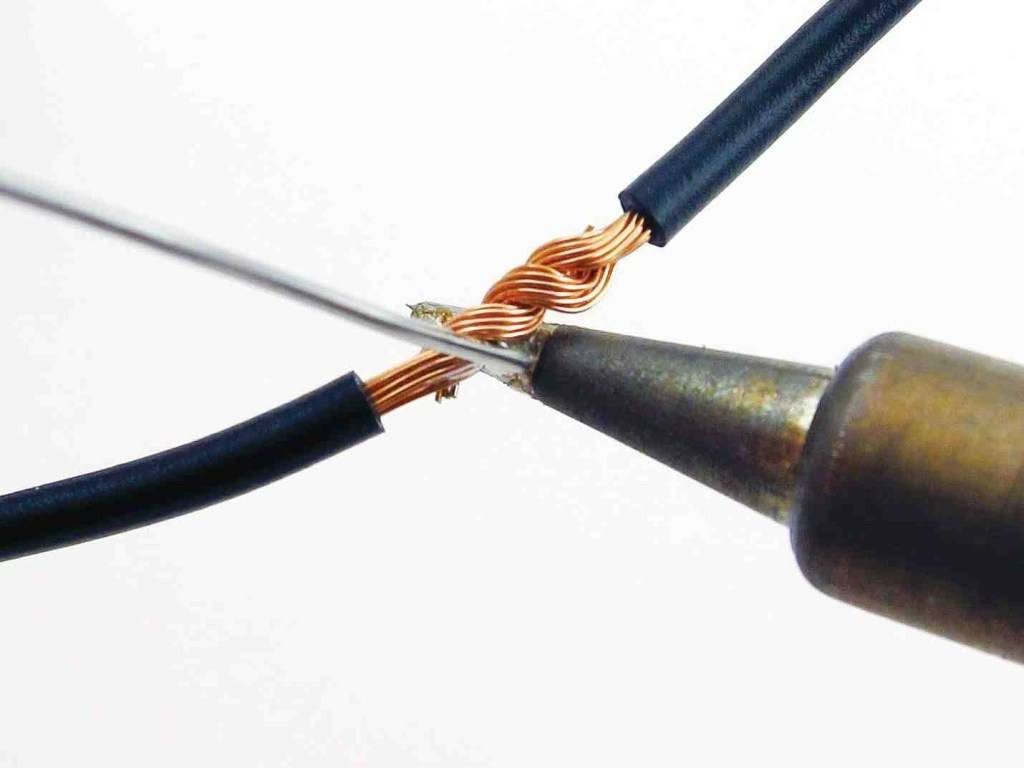

Хорошая пайка получается, если соединение греется паяльником, а припой подается в рабочую зону отдельно. Тогда не придется отрывать жало от места нагрева для забора очередной порции олова.
Правильная пайка проводов
Как только вы увидите «закипание» припоя, и он заполнит все полости – можно убирать паяльник.
ВАЖНО! Нельзя перемещать провода до появления матового налета на олове, свидетельствующем о «схватывании» спайки.
Качественно пропаянное соединение выглядит так:
Качественная пайка проводов
Нигде не видно голого металла, поверхность припоя гладкая, без раковин, ровного матового оттенка.
ВАЖНО! По окончании пайки не забудьте изолировать провода.
Соединение меди и алюминия
При соединении пайкой медных и алюминиевых проводов можно столкнуться со множеством трудностей, преодолеть которые возможно будет, только применив альтернативные методы соединений.
Дело в том, что как алюминий, так и медь покрываются на воздухе оксидной пленкой. И если сами по себе эти пленки никак не влияют на состояние проводника и даже обеспечивают довольно неплохую проводимость, то соединяясь вместе, они способствуют возникновению мощной химической реакции. Под действием влаги, содержащейся в воздухе, в месте контакта оксидов алюминия и меди начинается процесс электролиза, то есть образуется электрический ток из-за того, что ионы обоих материалов обладают разными электрическими потенциалами.
Электрический ток является движением заряженных частиц – ионов и при их движении металлы в месте контакта разрушаются. При этом сильнее разрушается алюминий. Разрушение вызывает ухудшение контакта, а впоследствии увеличивается электрическое сопротивление соединения и оно нагревается. При сильной коррозии, когда непосредственный контакт между двумя материалами уже утрачен, возникает электрическая дуга, которая и довершает разрушение.
