Что называется падением напряжения на участке цепи

Последовательное соединение элементов цепи

Строительный словарь Диагностика электрической цепи — » Распечатать Прежде чем разобраться в том, что такое схема электрической цепи, необходимо ввести несколько определений: Параметр электрической цепи — это число, которое устанавливает зависимость тока и напряжения на каком-то участке цепи на рисунке 1a r — это сопротивление, на рисунке 1б L — это индуктивность, на рисунке 1в C — это емкость. При анализе электрической цепи рассматривают следующие режимы работы: холостого хода, номинальный, короткого замыкания и согласованный. Любой замкнутый путь, проходящий по нескольким ветвям, называется контуром электрической цепи.

Также нужно знать, что если напряжение ниже нуля, это значит, что резисторами активного двухполюсника расходуется энергия источника, связанного по цепи, а также резерв самого прибора.

Например, контуры зануления или заземления ими не признаются, так как в обычном режиме в них нет тока. Источник тока действует по-другому. Для данной цепи запишем соотношение по второму закону Кирхгофа 1. Она целиком описывает процесс работы устройства, показывает все элементы цепи и то, как они взаимодействуют между собой.

Не все контуры считаются электрическими цепями. Работа и мощность в цепи постоянного тока.

Распечатать Прежде чем разобраться в том, что такое схема электрической цепи, необходимо ввести несколько определений: Параметр электрической цепи — это число, которое устанавливает зависимость тока и напряжения на каком-то участке цепи на рисунке 1a r — это сопротивление, на рисунке 1б L — это индуктивность, на рисунке 1в C — это емкость. Пособие для автора Рябов Сергей Раздел 9. Урок 7. ЗАКОН ОМА простыми словами с примерами

Онлайн расчет потерь напряжения в кабеле

Потери напряжения в кабеле являются большой проблемой в случае длинного пути от источника питания к потребителю, а также высокой потребляемой мощности последнего. Неверно подобранные материалы для электрической линии (проводки), например, провода с очень тонкими жилами, начинают греться из-за низкой проводимости для электрического тока. Предоставленный нами калькулятор позволяет выполнить расчет потерь напряжения в кабеле онлайн:

Также давайте разберемся, откуда берутся потери и почему. Токопроводящие жилы изготавливают из меди и алюминия они, хоть и являются отличными проводниками, но все равно обладают определенным удельным сопротивлением, которое является активным. На любом резистивном элементе падает определенное количество Вольт, согласно закону Ома:

U=I*Rпров

В постоянном токе при расчетах потерь напряжения в кабеле фигурирует только активное сопротивление R. В то же время при работе с переменным током, например, в сетях 0.4 кВ, к активной величине добавляется и реактивная часть — они составляют полное сопротивление Z (Xl и Xc). Роль реактивной мощности очень важна в расчетах, так как она составляет 20 и более процентов от потребляемой мощности.

Для чего нужен такой расчет? Всё очень просто: чем больше R проводки – тем больше потерь, и тем сильнее греются провода. Давайте разберемся как их рассчитать вручную, но проще это сделать с помощью онлайн калькулятора. Формула определения сопротивления проводника выглядит так:

R=p*L/S

где:

• p — удельное сопротивление;
• L — длина;
• S — площадь поперечного сечения.

Отсюда следует, что оно зависит от длины и площади поперечного сечения. Чем длиннее и тоньше проводник — тем больше R, а для его уменьшения нужны жилы с большим поперечным сечением.

Тогда в простейшем случае потери равны падению напряжения на линии:

dU=I*Rпров

А с учетом полной мощности для переменного тока:

Но первая формула справедлива только для одной из токопроводящих жил, а электричество, как известно, нельзя передавать по одному проводу. Его передают как минимум по двум, в трехфазной сети — по четырем проводам.

Чтобы упростить себе калькуляцию и сохранить драгоценное время — пользуйтесь онлайн калькулятором для проведения расчетов потерь напряжения в кабеле. Для этого вы должны ввести параметры:

• длину;
• площадь поперечного сечения токопроводящих жил;
• величину потребляемого тока или мощности;
• количество фаз;
• температуру проводника;
• COS Ф.

В результате в пару кликов онлайн калькулятор предоставит вам следующие данные:

• потери;
• сопротивление кабеля;
• реактивная мощность;
• напряжение на нагрузке.

Использование готовых таблиц

Как домашнему мастеру или специалисту упростить систему расчетов при определении потерь напряжения по длине кабеля? Можно пользоваться специальными таблицами, приведенными в узкоспециализированной литературе для инженеров ЛЭП. Таблицы рассчитаны по двум основным параметрам — длина кабеля в 1000 м и величина тока в 1 А.

В качестве примера представлена таблица с готовыми расчетами для однофазных и трехфазных электрических силовых и осветительных цепей из меди и алюминия с разным сечением от 1,5 до 70 кв. мм при подаче питания на электродвигатель.

Таблица 1. Определение потерь напряжения по длине кабеля

Площадь сечения, мм2	Линия с одной фазой	Линия с тремя фазами
Питание	Освещение	Питание	Освещение
Режим	Пуск	Режим	Пуск
Медь	Алюминий	Косинус фазового угла = 0,8	Косинус фазового угла = 0,35	Косинус фазового угла = 1	Косинус фазового угла = 0,8	Косинус фазового угла = 0,35	Косинус фазового угла = 1
1,5	24,0	10,6	30,0	20,0	9,4	25,0
2,5	14,4	6,4	18,0	12,0	5,7	15,0
4,0	9,1	4,1	11,2	8,0	3,6	9,5
6,0	10,0	6,1	2,9	7,5	5,3	2,5	6,2
10,0	16,0	3,7	1,7	4,5	3,2	1,5	3,6
16,0	25,0	2,36	1,15	2,8	2,05	1,0	2,4
25,0	35,0	1,5	0,75	1,8	1,3	0,65	1,5
35,0	50,0	1,15	0,6	1,29	1,0	0,52	1,1
50,0	70,0	0,86	0,47	0,95	0,75	0,41	0,77

Таблицы удобно использовать для расчетов при проектировании линий электропередач. Пример расчетов: двигатель работает с номинальной силой тока 100 А, но при запуске требуется сила тока 500 А. При нормальном режиме работы cos ȹ составляет 0,8, а на момент пуска значение равно 0,35. Электрический щит распределяет ток 1000 А. Потери напряжения рассчитывают по формуле ∆U% = 100∆U/U номинальное.

Двигатель рассчитан на высокую мощность, поэтому рационально использовать для подключения провод с сечением 35 кв. мм, для трехфазной цепи в обычном режиме работы двигателя потери напряжения равны 1 вольт по длине провода 1 км. Если длина провода меньше (к примеру, 50 метров), сила тока равна 100 А, то потери напряжения достигнут:

∆U = 1 В*0,05 км*100А = 5 В

Потери на распределительном щите при запуске двигателя равны 10 В. Суммарное падение 5 + 10 = 15 В, что в процентном отношении от номинального значения составляет 100*15*/400 = 3,75 %. Полученное число не превышает допустимое значение, поэтому монтаж такой силовой линии вполне реальный.

На момент пуска двигателя сила тока должна составлять 500 А, а при рабочем режиме — 100 А, разница равна 400 А, на которые увеличивается ток в распределительном щите. 1000 + 400 = 1400 А. В таблице 1 указано, что при пуске двигателя потери по длине кабеля 1 км равны 0,52 В, тогда

∆U при запуске = 0,52*0,05*500 = 13 В

∆U щита = 10*1400/100 = 14 В

∆U суммарные = 13+14 = 27 В, в процентном отношении ∆U = 27/400*100 = 6,75 % — допустимое значение, не превышает максимальную величину 8 %. С учетом всех параметров монтаж силовой линии приемлем.

Доступна Windows-версия программы расчёта потерь напряжения

Пояснения к расчёту

Расчёт потерь линейного (между фазами) напряжения в кабеле при трёхфазном переменном токе производится по формулам:

или (если известен ток)

где

Расчёт потерь фазного (между фазой и нулевым проводом) напряжения в кабеле производится по формулам:

или (если известен ток)

где

Для расчёта потерь линейного напряжения U=380 В; 3 фазы.

Для расчёта потерь фазного напряжения U=220 В; 1 фаза.

P — активная мощность передаваемая по линии, Вт; Q — реактивная мощность передаваемая по линии, ВАр; R — удельное активное сопротивление кабельной линии, Ом/м; X — удельное индуктивное сопротивление кабельной линии, Ом/м; L — длина кабельной линии, м; Uл — линейное напряжение сети, В; Uф — фазное напряжение сети, В.

Пожелания, замечания, рекомендации по улучшению раздела расчётов на нашем сайте просьба присылать по электронной почте Разрешается копирование java-скриптов при условии ссылки на источник.

ВСЕ РАСЧЁТЫ

Как уменьшить падение напряжения и снизить потери в кабеле

Можно снизить количество потерь, уменьшив сопротивление на всем участке электросети. Экономию дает способ повторного заземления нуля на каждой опоре линии электропередач.

Стоимость электроснабжения линией большой протяженности, выбранной по допустимому падению напряжения, больше выбора, выполненного по нагреву кабеля. Все же есть возможность снизить эти расходы.

• Усилить начальный потенциал питающего кабеля, подключив его к отдельному трансформатору.
• Добиться постоянных величин напряжения в сети можно с помощью установки стабилизатора возле нагрузки.
• Подключение потребителей с низкими нагрузками 12–36 В выполняют через трансформатор или блок питания.

Чем длиннее кабель линии электропередач, тем большее сопротивление возникает при прохождении по нему тока. Очевидно, что потери напряжения также выше. Снизить их можно, комбинируя способы между собой.

• Снизить расходы увеличением сечения питающего кабеля. Но этот метод потребует больших финансовых вложений.
• При разработке линий энергоснабжения следует выбирать максимально короткий путь, так как прямая линия всегда короче ломаной.
• При снижении температуры сопротивление металлов уменьшается. Вентилируемые кабельные лотки и другие конструкции снижают потери в линии.
• Уменьшение нагрузки возможно, если есть много источников питания и потребителей.

Экономию дает должное содержание и профилактика электросетей – проверка плотности и прочности контактов, использование надежных клеммников.

Причины падения напряжения

Перекос фаз в трехфазной цепи

Прежде всего нужно разобраться: это вина поставщика электроэнергии или потребителя. Проблемы с сетью возникают по таким причинам:

• износ линий электропередач;
• недостаточная мощность трансформаторов;
• дисбаланс мощности или перекос фаз.

Эти проблемы связаны с поставщиком, самостоятельно их решить невозможно. Чтобы понять, правильно или нет работают высоковольтные линии, придется вызывать представителей энергосбыта. Они сделают замеры и составят заключение.

Удостовериться, что вина падения не связана с поставщиком, можно самостоятельно. Прежде всего, стоит выяснить у соседей, есть ли у них подобные проблемы. Для измерения напряжения в быту подойдет мультиметр. Его стоимость до 1000 рублей. Если прибор на входе в квартиру показывает нормальное напряжение, причину нужно искать в домашней сети.

Падать напряжение может из-за большой протяженности проводки. Когда длина сети превышает 100 метров, а сечение проводников 16 мм, колебания станут регулярными. Чтобы исправить ситуацию, придется менять проводку.

Виновником может быть неправильное соединение проводов, идущих от ЛЭП к дому. Иногда вопреки требованиям безопасности соединяют медные провода с алюминиевыми или медные проводники соединены вместо клемм скруткой. Клеммы и зажимы изготовлены из некачественных материалов, либо срок их годности вышел.

Возможно, неисправность заключается в самом вводном аппарате. В этом случае его следует заменить.

Базовые формулы определения напряжения

Для расчёта напряжения и сопротивления в цепи используются формулы или готовые онлайн калькуляторы.

Через силу тока и сопротивление

Значение	Формула
Базовый расчёт напряжения на участке цепи	U=I/R, где I — сила тока в Амперах, а R — сопротивление в Омах
Определение напряжения в цепи переменного тока	U=I/Z, где Z — сопротивление в Омах, измеренное по всей протяженности цепи

Закон Ома имеет исключения для применения:

1. При прохождении токов высокой частоты происходит быстрое изменение электромагнитных полей. При расчёте высокочастотных цепей следует учитывать инерцию частиц, которые переносят заряд.
2. При работе цепей в условиях низких температур (вблизи абсолютного нуля) у веществ может возникать свойство сверхпроводимости.
3. Нагретый проходящими токами проводник является причиной возникновения переменного сопротивления.
4. При нахождении под воздействием высокого напряжения проводников или диэлектриков.
5. Во время процессов, проходящих в устройствах на основе полупроводников.
6. При работе светодиодов.

Через мощность и силу тока

При известной мощности потребителей и силе тока напряжение высчитывается по формуле U=P/I, где P — мощность в Ваттах, а I — сила тока в Амперах.

При расчётах в цепях переменного тока используется формула иного вида: U=(P/I)*cosφ, где cosφ — коэффициент мощности, зависит от характера нагрузки.

При использовании приборов с активной нагрузкой (лампы накаливания, приборы с нагревательными спиралями и элементами) коэффициент приближается к единице. При расчётах учитывается возможность наличия реактивного компонента при работе устройств и значение cosφ считается равным 0,95. При использовании устройств с реактивной составляющей (электрические двигатели, трансформаторы) принято считать cosφ равным 0,8.

Для проверки расчётов рекомендуется сравнивать результат со стандартным напряжением, которое равняется 220 Вольт для однофазной сети и 380 Вольт — для трёхфазной.

Через работу и заряд

Методика расчёта используется в лабораторных задачах и на практике не применяется.

Формула имеет аналогичный закону Ома вид: U=A/q, где A — выполненная работа по перемещению заряда в Джоулях, а q — прошедший заряд, измеренный в Кулонах.

Расчёт сопротивления

При работе проводник создает препятствие течению электрического тока, которое называется сопротивлением. При электротехнических расчетах применяется понятие удельного сопротивления, которое измеряется в Ом*м.

Значение	Формула
Расчет сопротивления одного элемента	R=U/I, где U — напряжение в Вольтах, а I — сила тока в Амперах
Расчет для однородного проводника	R=(ρ*l)/S, где ρ — значение удельного сопротивления (Ом*м, берётся из таблиц значений), l — длина отрезка проводника (метры), а S — площадь поперечного сечения (м2)

Последовательное подключение

При последовательном соединении выход элемента связан со входом следующего. Общее сопротивление находится при помощи расчётной формулы: R=R1+R2+…+Rn, где R=R1+R2+…+Rn — значения сопротивления элементов в Омах.

Параллельное подключение

Параллельным называется соединение, при котором оба вывода одного элемента цепи соединены с соответствующими контактами другого. Для параллельного подключения характерно одинаковое напряжение на элементах. Ток на каждом элементе будет пропорционален сопротивлению.

Общее сопротивление высчитывается по формуле: 1/R=1/R1+1/R2+…+1/Rn.

В реальных схемах электропроводки применяется смешанное соединение. Для расчёта сопротивления следует упростить схему, просуммировав сопротивления в каждой последовательной цепи. Затем схему уменьшают путём расчёта отдельных участков параллельного соединения.

Делитель на резисторах

Схема во многом похожа на предыдущие, но используются постоянные резисторы. Методика расчета такого делителя немного отличается от приведенных выше. Использоваться схема может как в цепях переменного, так и постоянного тока. Можно сказать, что она универсальная. С ее помощью можно собрать понижающий преобразователь напряжения. Расчет падения на каждом резисторе производится по следующим формулам:

1. U(R1) = (R1 * U) / (R1 + R2).
2. U(R2) = (R2 * U) / (R1 + R2).

Нужно отметить один нюанс: величина сопротивления нагрузки должна быть на 1-2 порядка меньше, чем у делительных резисторов. В противном случае точность расчета будет очень грубая.

Влияние и последствия низкого напряжения на электроприборы

Пониженное напряжение отражается на бытовых электроприборах следующим образом:

• Происходит существенно ухудшение пусковых характеристик электродвигателей и компрессорных установок. В частности, превышает норму пусковой ток, что может привести критическому перегреву обмоток.
• Изменяются основные параметры и эксплуатационные характеристики электрических приборов, например, на нагрев воды бойлером занимает больше времени из-за слабой мощности.
• Понижается интенсивность светового потока у ламп с нитью накала. Примечательно, что перепады в сети не приводят к снижению яркости энергосберегающих и светодиодных источников с импульсными источниками питания. Качественные модели могут работать и с сетевым напряжением 140 Вольт, но при этом снижается ресурс устройства.

  Снижение яркости лампы накаливания – характерный признак падения напряжения

• Повышение силы тока и как следствие перегрев проводов линий сети частного дома, что может привести к разрушению изоляции.
• Сбои в работе электроники.

Исходя из вышесказанного, можно констатировать, что наиболее подвержены пагубному воздействию пониженного (маленького) напряжения те устройства, конструкция которых включает в себя электродвигатель или компрессор. К таковым относится большая часть бытовых электроинструментов, холодильные установки, насосное оборудование и т.д. Встроенная защита такого оборудования может не позволить включить приборы, если напряжение скачет или существенно ниже нормы. Нештатные режимы работы снижают ресурсы оборудования, что приводит к уменьшению срока эксплуатации.

Менее подвержена влиянию техника, оснащенная импульсными БП с широким диапазоном входных напряжений. На нагревательном оборудовании «проседание» практически не отражается, единственное, что наблюдается — снижение мощности по сравнению с нормальным напряжением. Исключение — устройства с электронным управлением.

Варианты определения ΔU

Метод векторов

В ходе проектирования электрической сети в основе лежит нагрузка, работоспособность которой необходимо обеспечить. Если кабель будет выбран неправильно, ΔU на нем не позволит правильно работать этой нагрузке. Асинхронные двигатели не достигнут заданных оборотов, трансформаторы на вторичных обмотках не обеспечат номинальные напряжения и т.д., и т.п. Для однофазной сети нагрузка разделяется на активную и реактивную составляющие.

Трехфазная сеть представляется как три самостоятельные однофазные сети. Они называются схемами замещения. Этот метод обеспечивает достаточно точные результаты, если нагрузка симметрична. Если симметрия нарушается, то анализ причин, которые этот процесс вызвали, также можно выполнить, используя этот метод. На основании известных величин можно построить векторную диаграмму и, меняя длину векторов соответственно поставленной задаче, определять те величины, которые необходимы.

Схема 1

Например, известны параметры, которые необходимы для нормальной работы нагрузки. Параметры линии также известны. Следовательно, задача сводится к определению векторного напряжения U1. Шаги, приводящие к появлению искомого вектора, показаны далее.

Схема 2

Длина вектора и его направление определяются исходя из закона Ома и направления вектора напряжения, определяющего ток (векторы тока и напряжения по направлению совпадают). Вектор напряжения, который получается как результат сложения активной и реактивной составляющих нагрузки (IR+IХ), – это и есть ΔU в линии, соединяющей источник напряжения U1 с нагрузкой. Из полученных векторов просто получить также и потери напряжения. Для этого векторы U1 и U2 совмещаются так, чтобы направление обоих было таким же, как у вектора U2. Разница между ними в длине – это будут потери напряжения.

Схема падения и потери напряжения

Определение ΔU и потерь напряжения

Таблицы Кнорринга

Но заниматься построением векторов довольно-таки нудно. Тем более что за время существования потребности в проектировании электросетей для стандартных ситуаций придуманы решения более быстрые. К ним относятся таблицы Кнорринга. Стандартность ситуации для них состоит в постоянстве напряжения на входе кабеля или иного проводника (переменное напряжение с действующим значением 220 В)

Это важно как для одной фазы, так и для трех фаз. То есть в трехфазной электросети нагрузка должна быть симметричной

Также необходимо располагать величиной сечения токопроводящей жилы (в квадратных миллиметрах), длиной проводника (в метрах) и мощностью в нагрузке (в киловаттах). Получаем произведение мощности на длину, в столбце, начинающемся с подходящего сечения жилы, находим это значение, и в крайнем левом столбце смотрим ΔU на кабеле. Только и всего. Два варианта таблиц для напряжения однофазной и трехфазной электрической сети, а также одна для напряжения 12 В, показанные далее, читатель может использовать для расчетов.

Таблица 1

Таблица 2

Таблица 3

Для всех таблиц принято ограничение – жилы должны быть из меди. Если читателю встретится такое определение, как момент нагрузки, – это как раз и будет число из таблицы Кнорринга для провода, соответствующее произведению мощности на длину.

Точные расчеты по формулам

Если по тем или иным причинам метод векторов и таблицы не устраивают, можно использовать либо формулы, показанные далее, либо калькулятор онлайн, на них основанный. Таких калькуляторов в сети немало, и найти подходящий несложно.

Расчет по формулам ΔU по длине кабеля

Потеря напряжения в проводах

Электрические цепи постоянного тока

• Электрический ток
• Электрическая цепь и ее элементы
• Закон Ома
• Электрические сопротивле ние и проводимость
• Зависимость сопротивления от температуры
• Проводниковые материалы
• Работа и мощность
• Преобразование электричес кой энергии в тепловую
• Электрическая нагрузка проводов и защита их от перегрузки
• Потеря напряжения в проводах
• Первый закон Кирхгофа
• Последовательное соеди нение сопротивлений
• Параллельное соединение сопротивлений
• Смешанное соединение сопротивлений
• Два режима работы источника питания
• Второй закон Кирхгофа
• Расчет сложных цепей
• Химические источники питания
• Соединение химических источников питания
• Нелинейные электрические цепи
• …

• Обзор сайта •

• Электрооборудование до 1000 В
• Электрические аппараты
• Электрические машины
• Эксплуатация электро оборудования
• Электрооборудование электротехнологических установок
• Электрооборудование общепромышленных установок
• Электрооборудование подъемно-транспортных установок
• Электрооборудование металлообрабатывающих станков
• Электрооборудование выше 1000 В
• Электрические аппараты высокого напряжения
• Электротехника
• Электрическое поле
• Электрические цепи постоянного тока
• Электромагнетизм
• Электрические машины постоянного тока
• Основные понятия,отно сящиеся к переменным токам
• Цепи переменного тока
• Трехфазные цепи
• Электротехнические измерения и приборы
• Трансформаторы
• Электрические машины переменного тока
• Электромонтаж
• С чего начинается электро монтаж энергоснабжения электрооборудования и электропроводки
• Монтаж электропроводки
• Расчёт потребляемой мощ ности,сечения кабеля и номинала автоматического выключателя
• Электромонтажные работы и прокладка кабеля в жилых и нежилых помещениях
• Электромонтажные работы по расключению распаечных коробок и электрооборудова ния
• Электромонтаж и заземле ние розеток
• Электромонтаж уравнива ния потенциалов
• Электромонтаж контура заземления
• Электромонтаж модульного штыревого контура заземле ния
• Электромонтаж нагреватель ного кабеля для подогрева полов
• Электромонтажные работы по прокладке кабеля в зем ле
• Электричество в частном доме
• Проект электроснабжения

• Электротехника •

• Электрическое поле
• Электрические цепи постоянного тока
• Электромагнетизм
• Электрические машины постоянного тока
• Основные понятия,отно сящиеся к переменным токам
• Цепи переменного тока
• Трехфазные цепи
• Электротехнические измерения и приборы
• Трансформаторы
• Электрические машины переменного тока
• …

ЭЛЕКТРОСПЕЦ

ЭЛЕКТРОСПЕЦ

При передаче электрической энергии по коротким проводам сопротивлением их можно пренебречь. При большей длине их (l > 10 м) сопротивлением проводов пренебрегать нельзя, так как прохождение тока вызовет в них заметное падение напряжения:

Разность напряжений в начале и конце линии (рис. 2-5) U1 — U2, равная падению напряжения в проводах, называется потерей напряжения.

При неизменном напряжении в начале линии напряжение в конце линии, т. е. на приемнике, изменяется от U2 = U1 при I = 0 до U2 = U1 — ΔU при нагрузке. Колебание напряжения для осветительной нагрузки не должно превышать — 2,5, +5%, а для силовой ±5 и иногда + 10% номинального. Поэтому допускаемая потеря напряжения в линии не должна превышать тех же значений. При заданной допустимой потере напряжения, используя формулу (2-31), можно определить необходимое сечение проводов линии

Найденное по формуле (2-33) сечение должно быть проверено на допустимое нагревание (табл. 2-3). Мощность потерь в линии определяется произведением потери напряжения и тока, т. е.

Коэффициент полезного действия линии

с увеличением нагрузки уменьшается. При потерях напряжения 2—5% к. п. д. линии составляет 98—95%.

Практическое использование

Видео: Закон Ома для участка цепи — практика расчета цепей.

Собственно, к любому участку цепи можно применить этот закон. Пример приведен на рисунке.

Применяем закон к любому участку цепи

Используя такой план, можно вычислить все необходимые характеристики для неразветвленного участка. Рассмотрим более детальные примеры. Находим силу тока Рассмотрим теперь более определенный пример, допустим, возникла необходимость узнать ток, протекающий через лампу накаливания. Условия:

• Напряжение – 220 В;
• R нити накала – 500 Ом.

Решение задачи будет выглядеть следующим образом: 220В/500Ом=0,44 А.

Рассмотрим еще одну задачу со следующими условиями:

• R=0,2 МОм;
• U=400 В.

В этом случае, в первую очередь, потребуется выполнить преобразование: 0,2 МОм = 200000 Ом,после чего можно приступать к решению: 400 В/200000 Ом=0,002 А (2 мА). Вычисление напряжения Для решения мы также воспользуемся законом, составленным Омом. Итак задача:

• R=20 кОм;
• I=10 мА.

Преобразуем исходные данные:

• 20 кОм = 20000 Ом;
• 10 мА=0,01 А.

Решение: 20000 Ом х 0,01 А = 200 В.

Незабываем преобразовывать значения, поскольку довольно часто ток может быть указан в миллиамперах.

Сопротивление.

Несмотря на то, что общий вид способа для расчета параметра «R» напоминает нахождение значения «I», между этими вариантами существуют принципиальные различия. Если ток может меняться в зависимости от двух других параметров, то R (на практике) имеет постоянное значение. То есть по своей сути оно представляется в виде неизменной константы.

Если через два разных участка проходит одинаковый ток (I), в то время как приложенное напряжение (U) различается, то, опираясь на рассматриваемый нами закон, можно с уверенностью сказать, что там где низкое напряжение «R» будет наименьшим.

Рассмотрим случай когда разные токи и одинаковое напряжение на несвязанных между собой участках. Согласно закону, составленному Омом, большая сила тока будет характерна небольшому параметру «R».

Рассмотрим несколько примеров.

Допустим, имеется цепь, к которой подведено напряжение U=50 В, а потребляемый ток I=100 мА. Чтобы найти недостающий параметр, следует 50 В / 0,1 А (100 мА), в итоге решением будет – 500 Ом.

Вольтамперная характеристика позволяет наглядно продемонстрировать пропорциональную (линейную) зависимость закона. На рисунке ниже составлен график для участка с сопротивлением равным одному Ому (почти как математическое представление закона Ома).

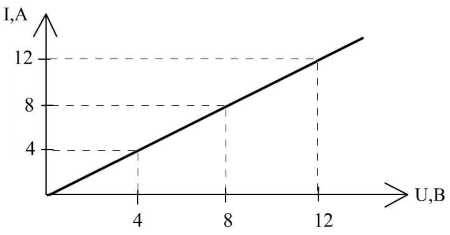

Изображение вольт-амперной характеристики, где R=1 Ом

Изображение вольт-амперной характеристики

Вертикальная ось графика отображает ток I (A), горизонтальная – напряжение U(В). Сам график представлен в виде прямой линии, которая наглядно отображает зависимость от сопротивления, которое остается неизменным. Например, при 12 В и 12 А «R» будет равно одному Ому (12 В/12 А).

Обратите внимание, что на приведенной вольтамперной характеристике отображены только положительные значения. Это указывает, что цепь рассчитана на протекание тока в одном направлении

Там где допускается обратное направление, график будет продолжен на отрицательные значения.

Заметим, что оборудование, вольт-амперная характеристика которого отображена в виде прямой линии, именуется — линейным. Этот же термин используется для обозначения и других параметров.

Помимо линейного оборудования, есть различные приборы, параметр «R» которых может меняться в зависимости от силы тока или приложенного напряжения. В этом случая для расчета зависимости нельзя использовать закон Ома. Оборудование такого типа называется нелинейным, соответственно, его вольт-амперные характеристики не будут отображены в виде прямых линий.
