Использование инфракрасного теплого пола в деревянном доме

Достоинства и недостатки

1. Основное преимущество инфракрасных полов — это их быстрая установка за счет отсутствия дополнительных работ. Подобные системы обогрева можно устанавливать на любое напольное покрытие, без стяжки и подготовки основания.
2. Применение терморегулятора дает возможность правильно отрегулировать комнатную температуру, а способность пленки мгновенно прогреваться дает возможность быстро нагреть комнату.
3. При нагреве, при помощи ИК-излучения не меняется влажность окружающего воздуха и температура у пола выше, чем на уровне потолка.
4. Инфракрасный пол оказывает на организм человека лечебный эффект и способствует профилактике некоторых заболеваний.

К недостаткам этих полов относятся:

1. Их можно легко повредить механическим способом.
2. Значительная стоимость пола.
3. При неправильной эксплуатации или повреждении пленка может загореться.

Особенности выбора линолеума под тёплый пол

Важное значение имеет выбор модели линолеума для тёплого пола на деревянное покрытие. Ведь данный материал синтетический, при его нагревании происходит выделение токсичных веществ, а это опасно для здоровья

Поэтому, прежде чем покупать подходящее покрытие, необходимо узнать состав материала.

Основные виды линолеума:

1. Мармолеум — высококачественный материал, при его производстве применяется сырьё натурального происхождения. Является огнеупорным и обладает антистатическими свойствами.
2. Алкидный или глифталевый — являются синтетическими видами, имеют тканевую основу. Могут деформироваться при нагревании.
3. Виниловый — смотрится красиво. Но при нагревании имеет неприятный запах, так как основное сырьё, которое используется при его изготовление — ПВХ.
4. Нитроцеллюлозный или коллоксиклиновый — несмотря на свою высокую влагостойкость, легко воспламеняется.
5. Релин — он производится из битума, синтетического каучука и резины. Отрицательно реагирует на нагревание, поэтому для использования в жилых комнатах не подходит.

По рекомендации специалистов и производителей покрытия, подбирать его следует, учитывая вид тёплого пола:

• для водяного — лучший вариант мармолеум или виниловый;
• для пленочного – мармолеум, виниловый или алкидный вид.

На уровень передачи тепла у линолеума влияет сырьё, из которого он изготовлен. Оно бывает искусственным: вспененный ПВХ, полиэфир, стекловолокно. Или натуральным: войлок, ткань и джут. Не укладывается на тёплый пол с деревянной основой линолеум из джута, войлока и вспененного ПВХ.

Кроме того, не зависимо от модели линолеума, есть ограничения — отопительная система должна иметь мощность не более 180 Вт/м2. При таком обогреве, температура не поднимается свыше 28 градусов, следовательно, не приведёт к деформации покрытия и выделению химических веществ. Стоит сказать, что основание для линолеума необходимо ровное, иначе все перепады будут видны.

Толщина пригодная к использованию в жилом помещении от 0,7 до 4,5 мм, встречается и более тонкий материал, но он не предназначен для укладки в квартире. Самая распространённая толщина от 1,5 до 3 мм, такое изделие отлично держит тепло и является хорошим звукоизоляционном материалом.

А вот на долговечность линолеума влияет толщина его защитного покрытия. По ширине материал бывает от 2 до 5 метров, что позволяет купить изделие нужного размера.

Установка инфракрасных полов

Сначала планируем, расположение теплых полов из площади квартиры исключаем пространство, которое занимает крупногабаритная мебель, в том числе и полосу шириной около 200 мм вдоль стенок. То пространство что осталось не занятым измеряем и определяем требуемое количество инфракрасной пленки в квадратных метрах.

Далее по намеченному плану устанавливаем на пол теплоотражающий экран для направления излучения внутрь комнаты, все стыки экрана оклеиваем скотчем. Следующий этап укладка инфракрасной пленки, пленку нужно улаживать медными шинами вниз, при ее разрезании нужно смотреть на специальную разметку, по которой следует ее резать строго по секциям.

Производим соединение секций пленки при помощи проводов и клипс, они присоединяются с одной стороны секций, а на другой стороне просто изолируются с применением специальной изоляции, поставляемой в комплекте с инфракрасным пленочным полом.

Дальше следует подключение терморегулятора, для этого следует поставить отдельную розетку, к которой подключить электрические провода напрямую от электросчетчика. К терморегулятору прилагается схема для его подключения, согласно которой и производится его монтаж.

Следующим подключается термодатчик, от терморегулятора проводим его провода к самой ближней секции пленки и приклеиваем скотчем снизу к графитовым секциям (между отражающим экраном и пленкой).

Включаем теплый пол в сеть и проверяем работу — если все в порядке сверху укладываем половое покрытие (если теплый пол уложен под линолеум или ковролин, то его необходимо для безопасности накрыть ДВП) и пол готов к подаче тепла в комнату.

Основные характеристики

В пленочных полах происходит нагрев отдельных полосок, уложенных между изолирующим полиуретановым слоем. Пленки производятся двух видов карбоновые или углеродные и биметаллические, по виду они почти не отличаются одна от другой. Служат такие теплые полы около 15 лет и стоит 1 кв. м. примерно от 550 до 1100 руб.

Карбоновый пол состоит из стержней, залитых полиэтилентерефталатом, обеспечивающим большую прочность пленки. Срок гарантии на него около 20 лет, а цена 1 кв. м. примерно 1500 р. Производится она в рулонах шириной в 50 и 100 см. При параллельном соединении нагревательных элементов у них большая степень надежности в том случае, если перегорит один из стержней пола, он все равно будет продолжать обогревать помещение.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

• электрические;
• водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления

Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

• кабельные;
• инфракрасные;
• маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Правила дальнейшего ухода

Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?

Для длительного срока службы следуют этим советам:

• следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
• проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
• обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
• на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
• влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
• Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.

№6. Крупные производители пленочного инфракрасного пола

Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия

При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:

• Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
  Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков;
• Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
• TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
  При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см;
• Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
• Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
• Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
  В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.

Альтернативный теплый пол для деревянного основания

У водяного греющего контура есть современная альтернатива – электрический отопительный контур, представленный в продаже в двух видах: нагревательный кабель (разновидность: алюминиевый мат) и инфракрасная пленка.

Наибольшую популярность получила инфракрасная пленка, состоящая из карбоновых секций с ламинированной оболочкой, служащих нагревательными элементами. Принцип работы электрического пола основан на ИК-излучении, и его считают самым безопасным и энергоэффективным вариантом отопления деревянного жилья. По сравнению с конкурентами ИК-пол обладает следующими достоинствами:

• Тепло от пленки – мягкое и комфортное, не сушит воздух. Оно поступает в помещение равномерно, длина волны безвредна для человека и животных.
• Обогрев помещения достигается быстро, пленка потребляет энергию экономно (в тепло преобразуется 90-95 % энергии).
• Монтаж простой, не требует обустройства стяжки или использования клея.
• Пленочный пол рассчитан на долгий срок службы (10-15 лет), и при этом не нуждается в систематическом и дорогостоящем обслуживании.

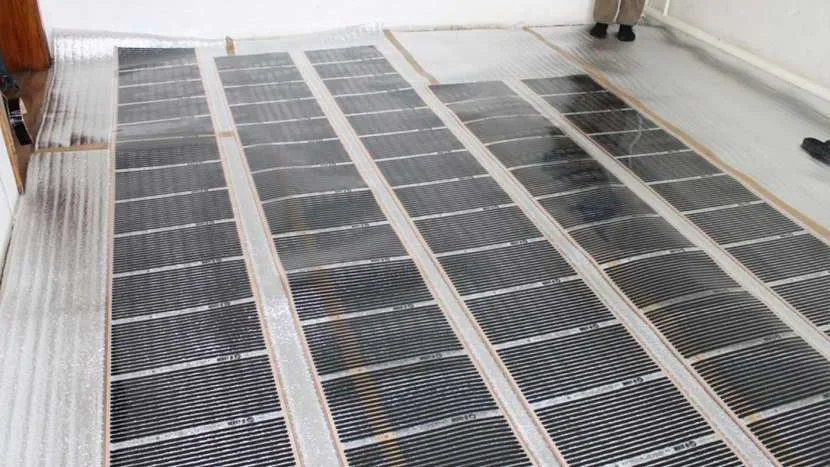

Инфракрасный пленочный полИсточник kamin-expert.ru

• Инфракрасный теплый пол под линолеум на деревянный пол надежно изолирован и абсолютно безопасен; хозяевам не нужно думать о дополнительных противопожарных мерах.
• Пленочная система обогрева универсальна, так как ее можно использовать в комбинации с любым напольным покрытием.

Пленочные греющие контуры намного экономичнее водяных аналогов, их КПД близок к 100 %, так как практически вся электроэнергия переходит в тепло. Потери в водяном контуре более значительны, если учесть, что КПД котла, в котором нагревается вода, не превышает 80 %, а еще существуют теплопотери во время движения воды по трубам.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

• мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
• толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
• ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
• полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
• следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
• ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
• карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;

• некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

• промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
• скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Сделал у себя теплый пол

Вашему вниманию подборка материалов: Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Основная проблема в доме с деревянными перекрытиями – невозможность залить бетонную стяжку, обычную при укладке теплого пола. Бетонная стяжка весит столько, что прогибает или ломает перекрытия. Так что теплый пол приходится укладывать без стяжки.

Надо понимать, что в деревянном полу температура нагревательных элементов должна быть намного больше, чем в бетонном, так как дерево плохо проводит тепло. Если мы хотим нагреть поверхность пола до 40 градусов, то под полом нужно дать 60 – 70. А зимой, если Вы хотите отапливаться одним только теплым полом, Вам придется поддерживать его температуру около 40 градусов.

Так что для теплого пола в деревянном доме требуется специальная регулировка температуры теплоносителя, отличная от регулировки в городской квартире или доме с бетонными перекрытиями.

Использовать для такого сильного нагрева деревянного пола электрический кабель, проложенный внутри деревянного настила, я бы не рискнул. Вдруг в каком-то локальном месте произойдет перегрев? Водяная труба греет равномерно, от нее загореться ничего не может. Так что мне представляется, что в деревянном доме теплый пол безопаснее делать водяным.

Мастера, которые взялись делать у меня теплый пол, убеждали меня, что отопить дом только полом не удастся. Нужно еще дополнительно батареи ставить. Но я посчитал, что если нагреть пол до 40 градусов, то при любом морозе будет тепло. А для ног такая температура вполне комфортная, особенно в мороз. Так что заставил их класть.

Но вскоре я понял, почему у них полы не топили. Пол они клали так. Уложили толстую (40 мм) не струганную доску. Уложили ее ровно, подкладывали, подгоняли. Мощным ручным фрезерным станком нарезали в этой доске канавки под трубы, положили в эти канавки трубу.

И начали запенивать монтажной пеной эти канавки. Я их чуть не убил, когда увидел. Пена является отличным теплоизолятором. Вот потому и плохо топили их полы. Заставил замазывать канавки шпатлевкой. Нагрузки тут никакой, наполнитель нужен только заполнения полостей и для передачи тепла. Сверху на этот пол были положены листы фанеры, а потом ковролин.

Кроме того, я убедил мастеров отрегулировать температуру теплоносителя в полу так, как мне нужно, а не так, как в инструкции к бетонному полу написано.

№3. Виды инфракрасного пленочного пола

По типу нанесения карбонового покрытия современные пленочные полы делятся на два вида:

• те, на которые покрытие нанесено полосками;
• те, что имеют сплошное напыление.

Первыенаибольшее распространение

Пленка со сплошным карбоновым покрытием также делится на отдельные блоки, но при повреждении отдельного участка температура нагрева будет ниже только около пореза или дырки — в остальных зонах показатели окажутся неизменными, а это уже большой плюс. Более того, так как карбоновое напыление сплошное, нагрев осуществляется еще более равномерно, чем при использовании полосатой пленки, ведь отсутствуют т.н. мертвые зоны. Срок службы такой пленки около 50 лет, но и цена в разы выше. Испытания и сравнения на видео ниже.

Монтаж тёплых ИК полов в деревянном доме

Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях

Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным

Основные этапы монтажа:

• Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
• Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
• Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
• После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
• Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).

Возможен ли монтаж ИК плёнки на стены

Принцип работы пленочных полов позволяет их применение для стен и даже потолков, без снижения эффективности. Некоторые производители отдельно изготавливают продукцию под деревянные полы, стены и плиты перекрытия.

Единственное, чем отличается устройство деревянного теплого пола на инфракрасной пленке от монтажа на вертикальную поверхность, это методом укладки и направлением самой пленки:

1. Электрический провод подключается к верхней стороне пленки.
2. Допускается исключительно вертикальная направленность нагревательных элементов.
3. Исключается попадание влаги под пленку.
4. Чтобы обеспечить равномерный прогрев помещения, стены предварительно необходимо выровнять под «ноль». Только в таком случае ИК обогрев на деревянном покрытии будет обеспечивать нагрев комнат, без появления холодных зон.

ИК воздействие инфракрасного тёплого пола на деревянное покрытие полностью отсутствует. Поэтому, финишное покрытие можно выбрать любое, по своему усмотрению. Подойдет ламинат, паркет, доска массива, плитка, стяжка, гипсокартон и т.д.

Особенности использования и монтажа теплого пола в деревянном доме

Использование электрических систем в деревянных домах должно отвечать правилам и нормам противопожарной безопасности. Производители таких систем обогрева при укладке на деревянное основание рекомендуют использовать автоматические регуляторы температурного режима. Это позволит исключить возможные перегревы отельных участков и избежать воспламенения.

Читать также: Температура теплого пола: оптимальная и максимальная

Монтаж нагревательных элементов должен предусматривать равномерное отопление по всей площади помещения. Также не рекомендуется укладка конструкции ИК обогрева в местах, где запланировано размещение мебели или тяжелых элементов дизайна. Это позволит не только избежать возможного передавливания отдельных участков системы ИК обогрева, но и сэкономить на полезной площади нагревательной системы.

Отопление дома с использованием электрической системы обогрева пола выгодно отличается от традиционных магистральных конструкций водяного отопления, а при правильном расположении и дополнительной термоизоляции, они могут полноценно заменить любой тип обогрева.

Читать также: Теплый пол в теплице: монтаж своими руками

Монтаж теплого пола и ковролина

Монтаж теплого пола под ковролин – не совсем простая задача. Не стоит забывать, что инфракрасный теплый пол – это электрический прибор, при подключении которого должны соблюдаться все существующие требования по электробезопасности, тем более, если пол организовывается в деревянном или каркасном доме.

В распределительном щите должен быть отдельный выделенный автоматический выключатель, который будет защищать и коммутировать только систему теплого пола. От него силовой кабель напрямую подключается к терморегулятору, куда приходят выводы от инфракрасных пленок. На каждом сегменте настила есть специальные контактные площадки

При подключении к ним проводников следует уделять особое внимание, они должны быть отлично изолированы, а контактное соединение не должно выпирать

Распределительный щит необходим для распределения воды в системе

После подсоединения пленок многие профессионалы рекомендуют их заклеивать алюминиевой фольгой для улучшения теплопроводящих свойств.

Поверх фольги устанавливают настил из листовых материалов, в качестве которых может выступать фанера или ОСБ-плита толщиной 9-12 мм.

Перед укладкой ковролина следует обработать листы антисептиком, и только потом производить монтаж финишного покрова.

Один из вариантов монтажа инфракрасного теплого пола под ковролин можно увидеть из схемы.

На пленку не рекомендуется устанавливать тяжелые предметы на длительный период, поскольку они могут передавить контакты, в результате чего какой-либо сегмент может выйти из строя. Подробнее о монтаже теплого пола под ковролин смотрите в этом видео:

Подводя итог, следует сказать, что каждый хозяин сам выбирает вариант теплого пола под ковролин. «Сколько людей столько и мнений». Возможно, у кого-то другие приоритеты, и люди будут по-другому организовывать черновой настил, но приведенный выше вариант теплого пола под финишный настил, является наиболее оптимальным, по мнению многих специалистов, а главное, что он имеет наименьшие трудозатраты.
