Котлы Навьен (Navien)

Виды ошибок и способы их устранения

Наиболее распространены следующие виды ошибок и способы их устранения:

«01». Перегрелся теплоноситель в агрегате. Причина – возможно засорение или завоздушивание части системы непосредственно перед входом в котел. Для атмосферных моделей возможен выход из строя циркуляционного насосного оборудования.

Перегрев газового котла чреват не только остановкой системы обогрева, но и выходом из строя важных частей оборудованияИсточник kotle.ru

• «02». Нарушение круговорота теплоносителя в большом круге, или утечка. Чтобы исправить характерную для марки Navien ошибку 02, контур котла Навьен подпитывают и запускают с давлением 1-2 бар. Проверяются соединения, трубы, радиаторы, клапаны, краны, потоковый датчик. В крайнем случае заменяется плата.
• «03». Нет пламени или отсутствует сигнал от его сенсора. Если выскочила ошибка 03 в первую очередь нужно заглянуть в смотровое окошко котла Navien. Диагностируется узел прекращения доступа газа, проверяется искра, измеряется давление на входе. Пламя может также гаситься сильным воздушным потоком.
• «04». Датчик клапана газоподачи выдает сигнал о пламени, когда его по факту нет. Происходит в силу разгерметизации данного контроллера или попадании на него искры. Для устранения требуется замена электродов или платы, а также проверка заземления.
• «05», «06». Похожие по типу коды – 1-ая обрыв схемы, 2-ая замыкание термодатчика теплоносителя большого круга. Узел проверяется на величину сопротивления. В случае поврежденности потребуется замена приспособления.

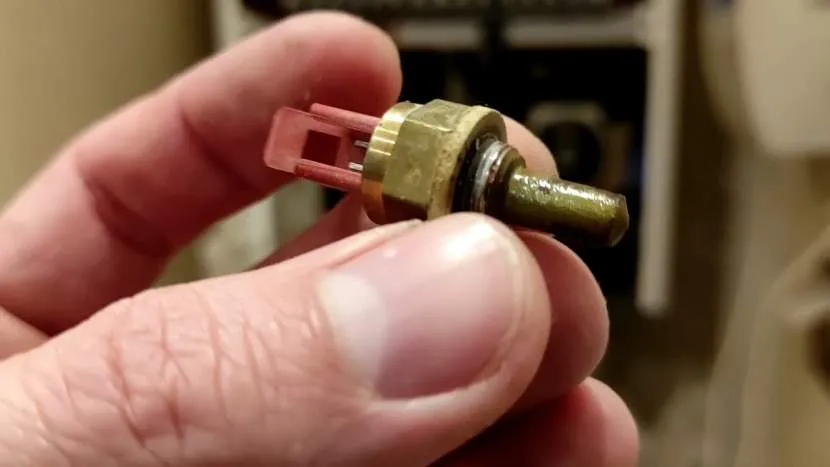

Иногда причиной ошибок становится неисправный термодатчикИсточник ytimg.com

• «08». Корочение цепи терморегулятора ГВС. Проявляется при нагреве свыше 120℃. Если в ходе диагностики выявляется нормальный уровень сопротивления, потребуется замена датчика, а возможно и всей управляющей платы.
• «09». Нарушение функциональности вентиляционной системы. При достаточной для работы величине напряжения, но количестве оборотов не более 400 в мин., прибор требуется заменить. Если же котел Навьен выдает ошибку 09, но показатель достигает значения 2000, следует заменить электросхему.
• «10». Затруднение выхода отработанных газов. Ошибка 10 на газовом котле Навьен (в том числе у моделей Navien Делюкс) означает, что дымоотводящий канал либо засорен, либо заужен. Для устранения требуется проверить трубу на предмет засорения. Также причиной может стать слишком длинный дымоотвод или наличие сильного ветра.

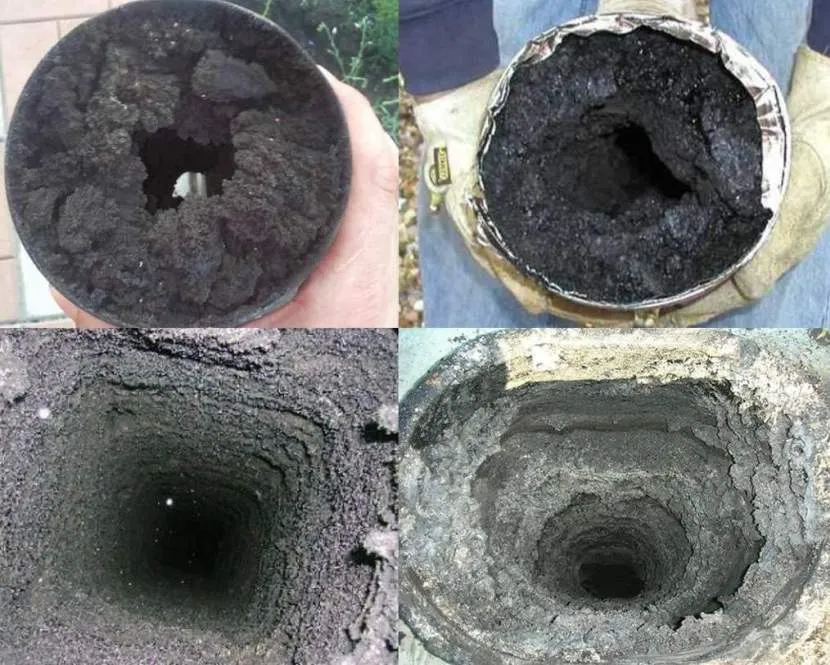

Засорение дымохода газового котла Navien приводит к ошибке 10Источник прометей.com.ua

• «12». Нет горения. Причин множество – и прекращение подачи горючего, и забитость форсунок, и выход из строя датчиков и проч. В первую очередь при ошибке 12 котла Навьен проверяется давление в системе газоподачи, а также счетчик. Проводится также ряд диагностических мер, характерных для ошибок 03 и 04.
• «13». Произошло замыкание электроцепи протокового датчика большого круга. Чтобы устранить ошибку 13 на котле Навьен, сначала следует проверить целостность схемы датчика. Возможно, что он просто засорился.
• «16». Перегрев агрегата. Ошибка 16 сигнализирует о том, что уровень нагрева котла Навьен превысил норму. Перегреться может любой узел. Ремонтные действия сводятся к прочистке или замене фильтра воды на входе и замене терморегулирующего устройства.
• «57». Разгерметизация воздуховода. При ошибке 57 датчик давления воздуха сообщает о прекращении или ухудшении воздухоподачи котла Навьен. Причина может быть как в засорении, так и в деформации трубки. Потребуется ее осмотр, прочистка или ремонт.

Видео-обзор ошибок котла Навьен и способы их решения:

Коротко о главном

Газовый отопительный агрегат Navien работает в 2-х режимах – на обогрев теплоносителя и ГВС. Чаще всего ошибки связаны с таким рядом поломок, как:

• Протечка теплового контура.
• Падение давления газа.
• Неисправность розжига.
• Засорение дымоотвода.
• Сбой электроснабжения.
• Ухудшение тяги.
• Поломка вентиляции.

Устройство

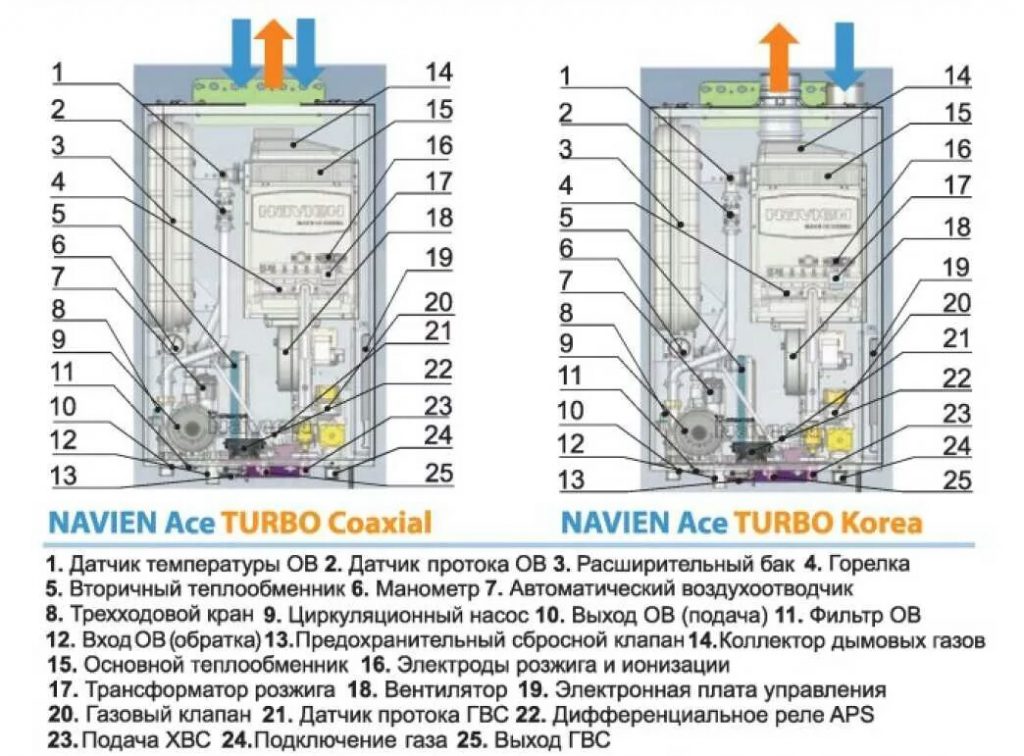

Основным конструктивным элементом котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или совмещенный с линией подачи воздуха. С левой стороны корпуса расположен расширительный бачок объемом 8 литров, под которым установлен трехходовой клапан и циркуляционный насос.

Он предполагает движение теплоносителя и горячей воды по системе. Проходя через теплообменник, теплоноситель получает высокую температуру.

Затем холодный поток смешивается с помощью трехходового клапана для достижения желаемой температуры системы. После этого поток снимается с котла и направляется к отопительным приборам — радиаторам, конвекторам и т.д.

Характеристики с технической стороны

На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:

1. Камеры сгорания любого типа – как открытого, так и закрытого.
2. Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
3. Двухконтурная модификация дает возможность нагревать воду для системы ГВС.

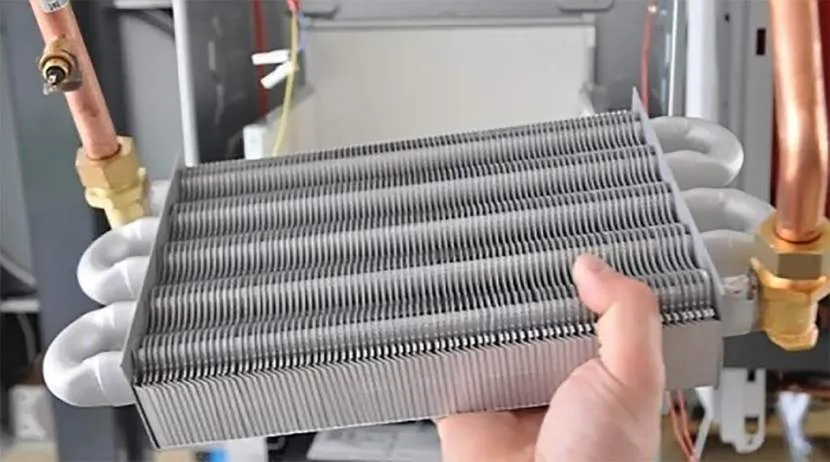

4. Теплообменники изготовлены из нержавеющей стали.
5. Для работы котлов могут применяться и сжиженный, и природный газ.
6. Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
7. Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.
8. Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
   • на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
   • на дисплей выдается информация о возникших неполадках в работе узлов;
   • кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
   • встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.

В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.

Особенности конструкции горелки

требуется обязательное подведение дымохода

В моделях с закрытой горелкой должен присутствовать коаксиальный дымоход. Через него подается кислород, а также осуществляется выход различных продуктов горения. Активируется подобный тип системы путем принудительной тяги. Происходит это благодаря вентиляционному отверстию, которое расположено между трубами коаксиального дымохода. В отзывах многие потребители пишут, что дымоход лучше выводить на улицу через стену. При этом конструкции следует разместить на той же высоте, где находится котел. Расстояние от пола должно составлять не менее 50 сантиметров. Это намного экономичнее, если сравнивать с дымоходом, где предусмотрена естественная тяга.

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

Как выбрать газовый котёл Navien (Навьен) – рекомендации нашей редакции

Чтобы выбранная модель газового котла Navien смогла полностью удовлетворить потребности семьи, для начала следует определиться с целью покупки. Если необходимо не только отопление, но и горячее водоснабжение, следует выбрать двухконтурную модель. В противном случае достаточно одноконтурной.

Двуконтурная модель позволит быть в тепле и с горячей водой

Далее, следует определиться с местом установки. Это позволит отдать предпочтение либо настенному либо напольному исполнению. Для установки последнего придётся выделить отдельное помещение.

Для установки напольного оборудования стоит подготовить котельную

Исходя из квадратуры отапливаемого здания и потребности семьи в горячей воде, выбирается мощность устройства и его производительность. При этом, следует учитывать, что для максимального нагрева воды требуется больше времени, а потому производительность будет снижаться.

Чем больше дом, тем мощнее должен быть газовый котёл Навьен

Если к внешнему виду оборудования предъявляются особые требования, стоит определиться с дизайном и расцветкой корпуса.

Иногда дизайн востребован выше функционала

Модельный ряд Navien

Производитель Навьен из Южной Кореи входит в число самых крупных азиатских компаний, которые специализируются на выпуске обогревательных устройств.

Под брендом выпускаются:

1. Газовые и дизельные котлы.
2. Конденсационные устройства.
3. Газовые колонки.
4. Дымоходы из стали, которые отличаются усиленной защитой от воздействия химвеществ.

Всё выпускаемое оборудование, как правило, предназначено для хозяйственных нужд.

Востребованностью у отечественного покупателя пользуется именно Навьен дизельный котёл, который прост в монтаже и эксплуатации. В ассортименте он представлен двумя линейками:

• LST;
• LFA.

Котёл на дизеле Навьен имеет современную эффективную горелку, на входе которой находится топливный фильтр со сменным картриджем. Горелочное устройство не привередливо к качеству топлива, работает также и на солярке отечественного производителя. Определённые модели (с меткой KG) имеют предварительную ступень топливного разогрева, что позволяет использовать солярку намного эффективнее, особенно в зимнее время.

Горелка практические не создаёт шума при работе, датчик пламени контролирует правильную работу узла и подаёт сигналы в систему управления. Необходимая интенсивность горения настраивается при помощи вентилятора. Его же скорость работы регулирует воздушная заслонка, управляемая автоматикой. Топливо расходуется следующим образом: 1,46 мм²/час при мощности 13 кВт, и 3,62 мм²/час при мощности 30 кВт.

Удаляться дым из котла может через коаксиальный дымоход либо стандартный. В то же время знайте, что коаксиальная дымовая труба повышает коэффициент полезного действия где-то на 2 % и не удаляет из комнаты необходимый кислород для горения.

Чтобы обеспечить безопасную работу дизельного котла Навьен, осуществляется контроль одновременно нескольких параметров:

1. Контроль электрического питания. Если электричества нет, то прекращается подача топлива и горелочное устройство перестаёт работать. Когда сеть восстанавливается, процесс автоматически запускается.
2. Контроль горелочного пламени. Если огонь отсутствует, то датчик пламени сигнализирует об этом и автоматика прекращает подачу солярки.
3. Контроль уровня жидкости. Когда воды в системе слишком мало, датчик подаёт сигнал и котёл прекращает работу.
4. Функция защиты от перегрева жидкости. Вода нагревается до 95 °C и дизельный котёл Навьен автоматически останавливается.
5. Функция антизамерзания. Это система (аналогичная, как и в газовых агрегатах), которая не даёт конструкции замёрзнуть в холодное время.

Дизельные котлы Navien модификаций LST и LFA характеризуются высокой производительностью в системе горячего водоснабжения: минимальный объём горячей воды даже в котлах с малой мощностью – это 7,5 л/мин. Этого хватает, чтобы обеспечить потребности семьи. При всём на работу контура отопления подготовка тёплой воды никак не влияет.

Модификации LST отличаются универсальной системой удаления дыма – вывести дымовую трубу можно на улицу через стену либо уже существующий дымоотводящий канал. LFA же подходит для запитки системы тёплых водяных полов, специально для этого теплообменники котлов на солярке Навьен изготавливаются из стойкой к коррозийным процессам нержавейки. Функционирует агрегат тихо, не вибрирует, поэтому его можно устанавливать неподалёку от жилого помещения.

Дизельный котёл Navien работает только с водой, поэтому использовать антифриз в системе водяного отопления запрещается!

Что касается отзывов на дизельный котёл Навьен, в сети их не так уж и много, однако, если они и есть, то почти все положительные. Бывает, что с котлом случаются неполадки, но, как правило, они незначительные, критических случаев нет. В основе большинства поломок лежит неправильный монтаж либо эксплуатация.

Отзыв владельца о дизельном котле Навьен LFA 13k

О жидкотопливном котле Навьен LST-40

Дизельные котлы Navien имеют множество достоинств, которые выделяют их среди конкурентов. Однако каким бы ни был выбор оборудования, если не следовать эксплуатационным рекомендациям производителя, котёл не прослужит долго. Поэтому внимательно изучите и проанализируйте возможности дизельного агрегата и поставленные перед ним задачи.

Достоинства и недостатки

К достоинствам газовых агрегатов Navien относятся:

• Оптимальное сочетание стоимости и функционала котлов.
• Экологически чистый тип оборудования.
• Возможность получить как отопление, так и подачу ГВС, используя один котел.
• Простота и широкий набор возможностей при управлении режимами работы.
• Наличие выносного пульта управления.
• Имеется функция самодиагностики, показывающая код ошибки и облегчающая поиск возникшей проблемы.
• При должной эксплуатации и обслуживании срок службы котлов практически неограничен.

Имеются и недостатки:

• Агрегаты плохо переносят контакт с жесткой водой.
• Высокий уровень шума.
• Зависимость от подачи газа, электроэнергии, воды.

Плюсы и минусы настенных котлов Navien

Настенные газовые котлы Navien обладают рядом достоинств:

1. Экологически безопасны, так как выделяют в воздух только углекислый газ.
2. Имеют высокий уровень автоматизации, что позволяет настраивать агрегаты на оптимальный режим работы.
3. Продолжительный эксплуатационный срок без периодических сервисных проверок.
4. Наличие защитного чипа от перепадов в электросети.
5. Недорогие комплектующие.
6. Комфортное управление.

Минусов у котлов Navien меньше, чем плюсов:

1. Постоянная зависимость от электропитания.
2. Шумность при работе.
3. Им подходят только запчасти производства компании Navien.

Модельный ряд и их характеристики

В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:

• атмосферные;
• турбированные;
• конденсационные.

Атмосферные газовые котлы Navien

Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.

Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта

Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%

Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.

Турбированные агрегаты Navien

Линейка устройств с закрытой камерой сгорания состоит их 3 серий:

• Prime включает устройства мощностью 13-35 кВт;
• Deluxe состоит из теплогенераторов от 13 до 40 кВт;
• Smart TOK включает модели на 13-35 кВт.

Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.

Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:

• при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
• если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.

Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице

Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне

Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.

Конденсационные котлы

Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.

Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.

В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.

В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.

Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей.

Краткая справка о производителе

Свое наименование компания KD Navien получила в 1978 году, трансформировавшись из Kyung Dong Mechanics. Корейская компания в настоящее время занимается выпуском не только газовых котлов, но и вентиляторов, кондиционеров, а также домашних систем автоматизации. Начиная с 1988 года компания наладила выпуск конденсационных моделей европейской разработки, а с 1998 года – собственной разработки. Начиная с 2006 года выпускаются двухконтурные модели и водонагреватели.

Компания поставляет свою продукцию во многие европейские страны, а также США, Китай и Японию. Также настенные и напольные котлы востребованы на российском рынке, так как полностью адаптированы под отечественную систему электроснабжения. У компании есть собственное представительство на территории России.

Компания Navien (Навьен) поставляет продукцию во многие страны

Особенности установки

Отзывы потребителей также показывают, какими особенностями обладает монтаж котлов Навьен. Установка двухконтурных настенных моделей – процедура достаточно простая и незамысловатая ведь к подобному оборудованию производитель прилагает инструкцию. Выполнить монтаж котла можно самостоятельно.

Как показывают отзывы, не стоит забывать, что установка газового отопительного оборудования navien требует проведения ряда работ, осуществляющихся только специалистами, которые контролируют потребление газа. Даже при правильном монтаже присутствие работников газового предприятия обязательно. Это необходимо также и для заключения договора, позволяющего проводить установку котла navien, и для получения разрешения на работу подобного оборудования.

Особенности монтажа

Перед покупкой газового котла необходимо:

1. Подготовить место для установки. Для атмосферных аппаратов требуется отдельная комната, размером не менее 2х2 м, имеющая вытяжную вентиляцию.
2. Электропитание устройства должно осуществляться от стабилизатора, подключенного к автоматическому выключателю или розетке, имеющей возможность аварийного отключения.
3. Корпус котла требуется заземлять, поэтому нужно подвести к месту установки заземляющий провод.
4. Стену, где будет висеть устройство, если она огнеопасна, нужно обшить негорючим материалом.

После приобретения котла встает непростая задача его подключить. Заводская инструкция по эксплуатации рекомендует привлечь для этого специалиста авторизованного сервисного центра.

Но если у вас есть навыки работы с трубами и кранами, можно попробовать повесить на стену и подключить аппарат самостоятельно. В заводской инструкции про это все подробно написано.

Но не нужно забывать, что при любом варианте вам нужно будет вызвать специалиста газовой службы для заключения договора на обслуживание и получения специального разрешения на работу газового оборудования.

Нюансы эксплуатации напольных агрегатов Navien

Установку напольного газового котла Navien лучше доверить специалистам сервисного центра, иначе гарантию от производителя, которая составляет 2 года могут аннулировать. После подключения агрегата, Вы получите документ от специалистов о том, что все работы были выполнены правильно.

Обратите внимание! Срок службы напольных газовых котлов Navien составляет 15 и более лет. Так как агрегаты имеют закрытый тип топки, для вывода продуктов сгорания достаточно установить компактный коаксиальный дымоход

Его можно провести как в вертикальном, так и в горизонтальном направлении

Так как агрегаты имеют закрытый тип топки, для вывода продуктов сгорания достаточно установить компактный коаксиальный дымоход. Его можно провести как в вертикальном, так и в горизонтальном направлении.

Напольные котлы способны работать на магистральном и на сжиженном газе. На видео показано, как снизить расход топлива с помощью очистки котла от сажи.

В инструкции по эксплуатации данных отопительных устройств сказано, что сервисное обслуживание должны производить только работники специализированной организации. Они же будут выполнять ежегодную профилактику оборудования.

Запчасти для напольного газового двухконтурного котла navien приобрести довольно просто. Можно заказать их в сервисном центре или купить в специализированном магазине, который занимается продажей продукции Navien. Отзывы о данных агрегатах в большинстве положительные. Покупатели отмечают экономный расход топлива (особенно у моделей GA), точную регулировку температуры в комнатах, хороший напор горячей воды, легкость переключения режимов. Большая часть возникающих поломок несущественна и легко устранима.

Инструкция по подключению

Установить котел несложно — нужно установить анкерные болты и повесить агрегат на стену.

Мы рекомендуем установить эластичные противошумные прокладки между шкафом и стеной. Не устанавливайте оборудование на хрупкие или непрочные конструкции — перегородки из гипсокартона или другие подобные поверхности.

вам понадобится прочная кирпичная или бетонная стена, способная выдержать вес котла (примерно 30 кг).

Коммуникации необходимо подключить к соответствующим патрубкам. Следует тщательно контролировать соответствие и герметичность соединений.

Основное внимание стоит уделить подключению газовых труб. С помощью мыльного раствора проверьте все соединения на герметичность

При наличии общего дымохода применяется раздельное подключение трубопроводов — воздуховод выводится на улицу через стену, а дымоход подключается к общему дымоходу дома.

Коаксиальные дымоходы выводятся через стену, что намного проще и удобнее в установке.

Коды ошибок

Несмотря на насыщенность электроникой, функциональны корейские нагреватели, как и всякая техника, могут ломаться. Запуск и эксплуатация не всегда проходят гладко – в процессе могут возникать неполадки, и на дисплее появляются цифры – коды ошибок. Расшифровку кодов можно прочесть в руководстве по эксплуатации. Часто встречающиеся проблемы:

Ошибка «01». Может возникнуть из-за засорения системы или неисправности насоса.

Ошибка «02». Сработал проточный датчик системы отопления. Причин несколько:

— в систему попал воздух;

— засорился фильтр для теплоносителя на входе;

— есть течь;

— сломан датчик.

При ошибке «02» пропадает горячая вода. Температура воды резко поднимается и тут же снижается. Вполне вероятно, в системе ГВС – воздушная пробка. Она появляется из-за низкого давления, слабой работы циркуляционного насоса, поломки контроллера протока. В этом случае нужна регулировка давления и спуск воздуха из системы.

«03». Сработал датчик пламени – он «не увидел» огня. Причины:

— низкое давление газа;

— загрязнены электроды розжига;

— плохое качество газа;

— сломан датчик или разрыв электрической оцепи, проводящей его сигнал.

«10». Неправильно отводятся продукты горения. Причины:

— сломана турбина;

— неправильно подсоединен датчик давления;

— засорен дымоход;

— излишняя длина патрубка.

Бывает, нет никаких проблем с дымоотводом – возможно, сигнал вызван порывами ветра. Тогда причина в дымоходе – нужно его переделать. Для временного исправления ситуации можно убрать шланг, подающий воздух. Но это делается только в качестве временной меры.

Все модификации «Навьен» надежны, но продолжительность их эксплуатации во многом зависит от того, как была проведена установка, как проводится обслуживание и верно ли выставлены настройки.

Газовые котлы Navien – принцип работы, причины неисправностей, самодиагностика

В основе принципа работы газового отопительного агрегата марки Navien лежат 2 механизма:

01. Поддержка заданного уровня нагрева воды в контуре отопления. Теплоноситель проходит через 1-ый теплообменный контура, а затем распределяется по трубопроводу.

02. Производство горячей воды для целей ГВС. Вода прокачивается через 2-ой теплообменник пластинчатого типа.

При этом горячее водоснабжение – первоочередная цель в работе агрегата. Поэтому в случае забора воды происходит перенаправление потока на пластинчатый теплообменный контур с помощью 3-х-ходового клапанного механизма по команде с датчика.

Большая часть ошибок агрегатов данного производителя связана со следующим рядом неисправностей:

• Утечка теплоносителя в отопительном контуре.
• Падение величины рабочих характеристик системы газоснабжения.
• Поломка механизма розжига.
• Засорение дымоотводящего канала.
• Сбой схемы электроснабжения.
• Нарушение тяги.
• Остановка вентилятора.

Если агрегат выдал ошибку, первым делом нужно проверить целостность датчиков и подконтрольных им механизмовИсточник teploknam.ru

Если агрегат перестал функционировать по какой-либо причине, срабатывает система самодиагностики. На дисплее блока управления появляется соответствующий цифровой код. При этом оборудование отключается, пока неисправность не будет устранена.

Выполняется алгоритм контроля с помощью специальных датчиков, установленных практически на всех ответственных узлах. Например, ошибка 03 на котле Навьен обозначает – проблемы с горелкой, нестабильность горения, сбой механизма розжига.

Установка и обслуживание котельного оборудования

Имя	Количество контуров	Габаритные размеры без упаковки, мм	Масса нетто, кг	Серии	Цена	Порядок
Ace-13A ATMO Белый	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-16A ATMO Белый	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-20A ATMO Белый	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-24A ATMO Белый	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-13A ATMO Silver	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-16A ATMO Silver	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-20A ATMO Silver	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-24A ATMO Silver	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-13A ATMO Gold	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-16A ATMO Gold	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-20A ATMO Gold	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-24A ATMO Gold	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-13A ATMO White с цветком	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-16A ATMO White с цветком	двойной контур	720x430x340	26 год	Ace ATMO	Товара нет в наличии
Ace-20A ATMO White с цветком	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии
Ace-24A ATMO White с цветком	двойной контур	720x430x340	27	Ace ATMO	Товара нет в наличии

Полезная информация

Настенный газовый котел Ace ATMO поможет решить проблему отопления и горячего водоснабжения в частном доме, коттедже или квартире. Это устройство имеет электронное управление, что значительно облегчает его работу и обеспечивает удобство для пользователя.

Особенности серии Navien Ace ATMO

• Изысканный дизайн: Техника доступна в трех цветах: белом, золотом и серебряном. Также вы можете выбрать наиболее подходящий вариант оформления корпуса — классический или с элегантным рисунком.
• Адаптация к российским условиям: газовые котлы Ace ATMO стабильно работают при низком давлении газа (4 мбар) и недостаточном давлении воды (0,1 бар). Система защиты от замерзания предотвращает замерзание теплоносителя в трубах даже в условиях замерзания.
• Простое управление: очень удобно устанавливать настройки и регулировать температуру с помощью пульта дистанционного управления. Таймер позволяет запрограммировать работу прибора на 12 часов.
• Долговечность: теплообменник изготовлен из нержавеющей стали, поэтому не подвержен коррозии. Благодаря микрочипу SMPS газовые котлы Ace ATMO устойчивы к скачкам напряжения в сети.

Важные характеристики Navien Ace ATMO

Размеры корпуса не превышают 720х430х340 мм, поэтому проблем с установкой такого оборудования не возникнет. Его легко установить на стену даже в ограниченном пространстве.

Камера сгорания открытая, поэтому аппараты этой серии рекомендованы к применению в помещениях с дымоходом для удаления продуктов горения естественной тягой.

Преимущества и недостатки котлов Навьен

Внимательное изучение моделей разных компаний позволяет сделать вывод, что газовый котел фирмы Навьен имеет немало преимуществ над изделиями конкурентов. А именно:

• хорошее качество по относительно низкой цене;
• большое число сервисных центров по их обслуживанию;
• на предприятиях компании действуют жесткие механизмы контроля качества;
• теплообменники изготовлены из высококачественной нержавеющей стали, что обеспечивает большой срок их службы;
• наличие датчика температуры воздуха, встроенного в выносной блок управления;
• защита от перепадов напряжения в электросети;
• очень большой выбор моделей;
• недорогие запасные части.

Недостатков заметно меньше:

1. шумы и глухие стуки при работе;
2. для замены вышедших из строя деталей подходят только фирменные запчасти.

Инструкция по эксплуатации Navien Deluxe

После выполнения монтажных работ и обвязки с внутридомовыми инженерными системами по воде, электричеству, ГВС и отопительному контуру, проводят опрессовку тепловой сети на предмет отсутствия утечек.

Агрегат заполняют водой, с давлением, как правило, до 2 атм. Заполнение ведут при положительных температурах наружного воздуха. В процессе заполнения сети, следят за тем как работает автоматический воздухоотводчик, сбрасывающий воздушные пробки.

После наполнения котла приступают к розжигу, перед этим проверяют работоспособность газового оборудования и системы дымоотведения, чтобы тяга в котле соответствовала режимной карте, указанной в заводской инструкции.

Нажимают кнопку пуск, в зависимости от модели котла, и следят за работой пьезозапальника. На рабочей панели устанавливают требуемый температурный режим по контурам отопления и ГВС.

После того как котел Навьен выйдет на рабочий режим, контролируют работу котельного оборудования, насоса, вентилятора и горелочного устройства. Работа должна быть практически бесшумной, пламя ровное без хлопков, дымовые газы должны полностью отводиться в атмосферу.

Достоинства и недостатки

Преимуществами котлов Navien Ace являются:

• Оптимальное сочетание цены и качества.
• Экологически чистый процесс.
• Простота и удобство регулировки и настройки режимов работы.
• Адаптация к российским условиям, возможность работы по нестабильным показателям давления газа, воды, напряжения питания.
• Одновременная подача отопления и горячего водоснабжения.
• Длительный срок службы без сервисных проверок.

Недостатками котлов Navien Ace являются:

• Зависимость от наличия электричества, газа и воды.
• Высокий уровень шума.
• Для ремонта подходят только оригинальные запчасти.
• Неустойчивость конструкции из-за воздействия жесткой воды.

Большинство недостатков не являются результатом ошибок или дефектов сборки, а связаны с особенностями конструкции.

Они присущи практически всем газовым котлам независимо от производителя. Рекомендуется использовать электромагнитные умягчители или другое подходящее оборудование, чтобы избежать образования известковых отложений, вызванных чрезмерной жесткостью воды.

Принцип работы

Циркуляция теплоносителя, а также воды происходит при помощи насоса

Воздух в камеру сгорания подается принудительно. Этот процесс осуществляется через вентиляционную систему, которая также встроена в котел. Кислород поступает в систему через дымоход. Эта часть монтируется в различные модели с закрытой топкой.

Стоит отметить, что продукция компании Navien изготавливается из нержавеющей стали. Это позволяет значительно повысить срок эксплуатации настенных газовых котлов. Ведь подобный материал прекрасно защищен от коррозии и способен выдержать длительные тепловые нагрузки, а также термические удары.
