Фундамент из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Правильный расчёт параметров основания

Блоки, выбранные для строительства основания, должны свободно входить в подготовленную траншею

Стоит отметить, что блочный каркас в отличие от монолитного, возводится достаточно быстро. И после его монтажа можно сразу же начинать кладку стен

Важно только правильно рассчитать параметры ленты фундамента. Для этого существует несколько правил:

• Ширина будущего основания обязательно должна превышать проектную толщину стен дома.
• Разметку под фундамент нужно делать исходя из этого принципа.
• Блоки, выбранные для строительства основания, должна свободно входить в подготовленную траншею и при этом там должен оставаться достаточный зазор для свободной работы строителей при установке блоков один на один и измерения уровня горизонтали фундамента.
• Глубину траншеи под контур высчитывают в зависимости от общей массы готового дома и от уровня промерзания грунта, а также его особенностей.

При устройстве блочного фундамента не стоит опираться на первоначальную оценку грунта и советы соседей. Лучше воспользоваться услугами специалистов, которые обоснуют или опровергнут целесообразность применения блоков в качестве строительного материала для основания дома.

Последовательность монтажа блоков ФБС

Основание из ФБС обустраивают в следующие этапы:

1. Проектирование и выбор соответствующих «кирпичей».
2. Работы с почвой (песочная «подушка» обязательна).
3. Раскладывание блоков (армирование — на усмотрение).
4. Обеспечение гидроизоляции.

Архитектурный проект с опорой на железобетон доверяют специалисту, который обеспечивает необходимое основание с минимальными затратами

Важно следить за размером компонентов: слишком тяжёлые и большие будут давить на грунт

Отдельные плиты делятся на четыре категории:

• ФБС (сплошные рядовые).
• ФБП (содержат ямочки по нижней стороне, которые создают минимальные нагрузки на почву).
• ФБВ (имеют вырез по длине для установки проводов и труб под коммуникации).
• ФЛ (блоки в форме трапеции для нижнего ряда).

Монтаж фундамента из блоков фбс

Что понадобится для монтажа

Выполнить сборку ленточного фундамента из блоков можно своими силами. Для работы потребуется подготовить расходные материалы и инструменты: • бетономешалку; • лопаты (штыковую, совковую); • трамбовку; • строительную тачку; • измерительные приспособления (нивелир, уровень, рулетку, линейку, колышки, шнур); • молоток, зубило, мастерок; • ёмкость для замеса раствора; • блоки; • песок, щебень, цемент; • гидроизоляция (рубероид или битумная мастика). Для укладки тяжёлых блочных элементов понадобится привлечь кран. Некоторые застройщики обходятся лебёдкой, но процесс монтажа с её помощью отличается трудоёмкостью.

Подготовительные работы

Перед проведением строительных работ на площадке производится уборка. С поверхности удаляется не только мусор, но и дерновая часть почвы. На установленные колышки натягивается шнур, определяющий параметры будущей постройки

При рытье траншеи важно предусмотреть её размеры, чтобы обеспечить беспрепятственный монтаж блоков. Дно котлована или траншеи необходимо выровнять по горизонтали. Если тип грунта песчаный, делать подсыпку из песка не обязательно

В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором

Если тип грунта песчаный, делать подсыпку из песка не обязательно. В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором.

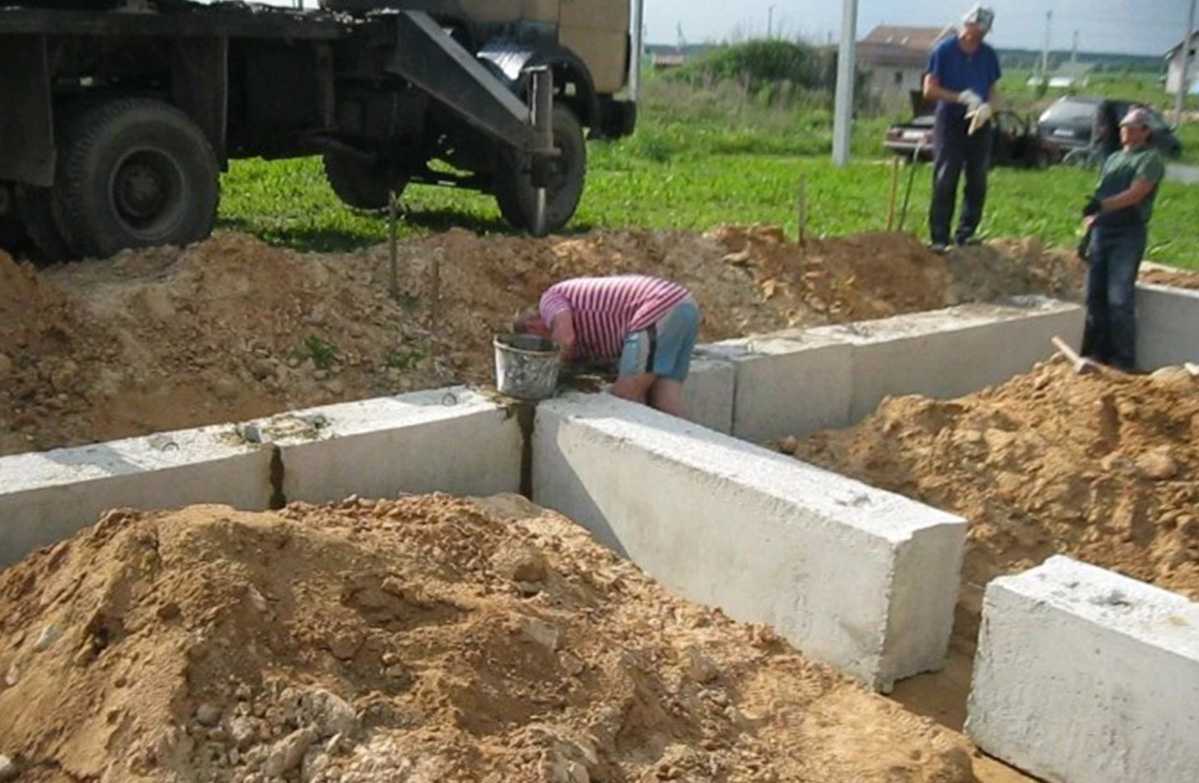

Укладка блоков ФБС

Блоки укладываются вначале по углам. Все стыки заливаются цементным раствором. Постепенно кладка перемещается к внутренним перегородкам. Каждый ряд контролируется уровнем на горизонтальность. При расстановке блочных элементов соблюдается принцип кирпичной кладки. Толщина швов не должна превышать 2 см. Раствором заливаются все соединения. На верхний ряд устанавливается опалубка, армирующая сетка и заливается бетон толщиной не менее 100 мм. После просушки наружная и внутренняя поверхности фундамента обрабатываются битумной мастикой для повышения влагостойкости. При возведении основания многоэтажной постройки, рекомендуется перекладывать каждый ряд арматурной сеткой или скрученной арматурой (10 мм). Это придаст прочности всей конструкции.

При возникновении разных обстоятельств (недостаток финансирования, дефицит времени, доступность материалов и техники) приходится задуматься об альтернативных вариантах. Так появляются проекты домов на сваях, постройки по технологии ТИСЭ и фундаменты из ФБС. Плюсы и минусы основания дома такого типа не всегда очевидны. Наряду с положительными отзывами и рекомендациями, можно встретить и полное их неприятие.

Чтобы получить наиболее полную характеристику фундамента из готовых бетонных блоков, нужно рассмотреть не только преимущества и недостатки ФБС, но и условия, при которых они «работают».

Недостатки фундамента из ФБС

Сборный фундамент из крупноформатных изделий не может армироваться традиционными способами. Сетки, арматурные прутья прогибаются даже под весом самих ФБС. Поэтому используется нижний пояс из армированных плит (ФЛ или неглубокий ленточный фундамент), верхний армопояс из железобетона, служащие для стабилизации геометрии пространственной конструкции из блоков.

Основные недостатки технологии сборного фундамента приведены ниже.

Бюджет строительства

Фундамент обходится дорого в связи с затратами владельца участка, выбравшего эту технологию, следующего вида:

• аренда спецтехники – изделия необходимо доставить в пятно застройки на грузовике; если разгрузить их можно манипулятором с собственного борта, то для монтажа потребуется полноценный автокран с нормальной грузоподъемностью при максимальном вылете стрелы;
• услуги специалистов – перед установкой необходимо выровнять котлован, уплотнить виброплитой несколько слоев песка, щебня подушки, залить подбетонку, затем разложить фундаментные плиты, залить пустоты бетоном, установить блоки, на последнем этапе потребуется оклеивание стен ленты гидроизоляцией.

Кроме того, может потребоваться изготовление армопояса по верху ФБС блоков. Работы займут еще несколько дней.

Если ФБС заложены в проект изначально, конструкторы привязывают размеры стен и планировку здания со стандартными типоразмерами блоков. В этом случае их не придется колоть в пятне застройки народными способами. На практике подобные проекты для индивидуальных застройщиков – редкость, формировать из целого ФБС несколько кусков все же приходится.

Сложная технология

В 90% случаев индивидуальный застройщик выбирает блоки ввиду технологичности строительства. Он не имеет опыта, профильного образования и не подозревает, что при возведении начнутся дополнительные расходы:

• избежать бетонирования не получится, необходимо изготовление подбетонки;
• придется покупать рулонную гидроизоляцию для подошвы фундамента;
• замешивать раствор в солидных объемах (примерно полтора ведра для укладки каждого блока + смесь для заполнения вертикальных швов);
•  закладывать часть пустот между ФБС нужно кирпичом, а без них в здание невозможно ввести коммуникации и обеспечить вентиляционные продухи;
• для максимального ресурса потребуется армопояс (доски для опалубки + бетон + арматура).

Отсутствие армирования внутри ФБС расценивается специалистами двояко. С одной стороны их удобно ломать при заполнении отдельных участков ленты. С другой – откалываются они не всегда по линии, имеют неровные края. Нормальной технологии кроя массивных изделий из тяжелого бетона не существует до сих пор.

Таким образом, для индивидуальных застройщиков блоки ФБС являются не самым лучшим вариантом. Увеличивается смета, сборная лента по умолчанию менее стабильна, чем монолитная конструкция. Поэтому блоки чаще применяют в промышленном и гражданском строительстве. Однако при строительстве бань, коттеджей из срубов, СИП панелей, по каркасной, фахверковой технологии на мелкозаглубленном ленточном фундаменте (МЗЛФ) один слой блоков без подушек гораздо выгоднее монолитной конструкции.

Рекомендуем: Как сделать фундамент из блоков ФБС.

Минусы блоков

Рассматривая данную строительную конструкцию, нельзя не остановиться на ее недостатках. Как и в любом другом материале, в нем есть как положительные, так и отрицательные стороны.

• При возведении строения из блоков больших размеров возникает необходимость в использовании дополнительной специальной техники.
• В перегородки между конструкциями может попасть влага. Она постепенно разрушит основание. Чтобы этого не произошло, рекомендуется их обрабатывать гидроизоляционными материалами.
• Через щели между блоками может проникать холодный воздух внутрь помещения. Это приводит к общему снижению теплопроводности. Проблему можно решить, проводя меры по дополнительной теплоизоляции помещения.
• Само основание можно сравнить со сборкой конструктора из отдельных кубиков. Поэтому данный тип цоколя нельзя назвать наиболее прочным. Его прочность гораздо ниже, чем прочность монолитного фундамента, представляющего собой единую ровную поверхность.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

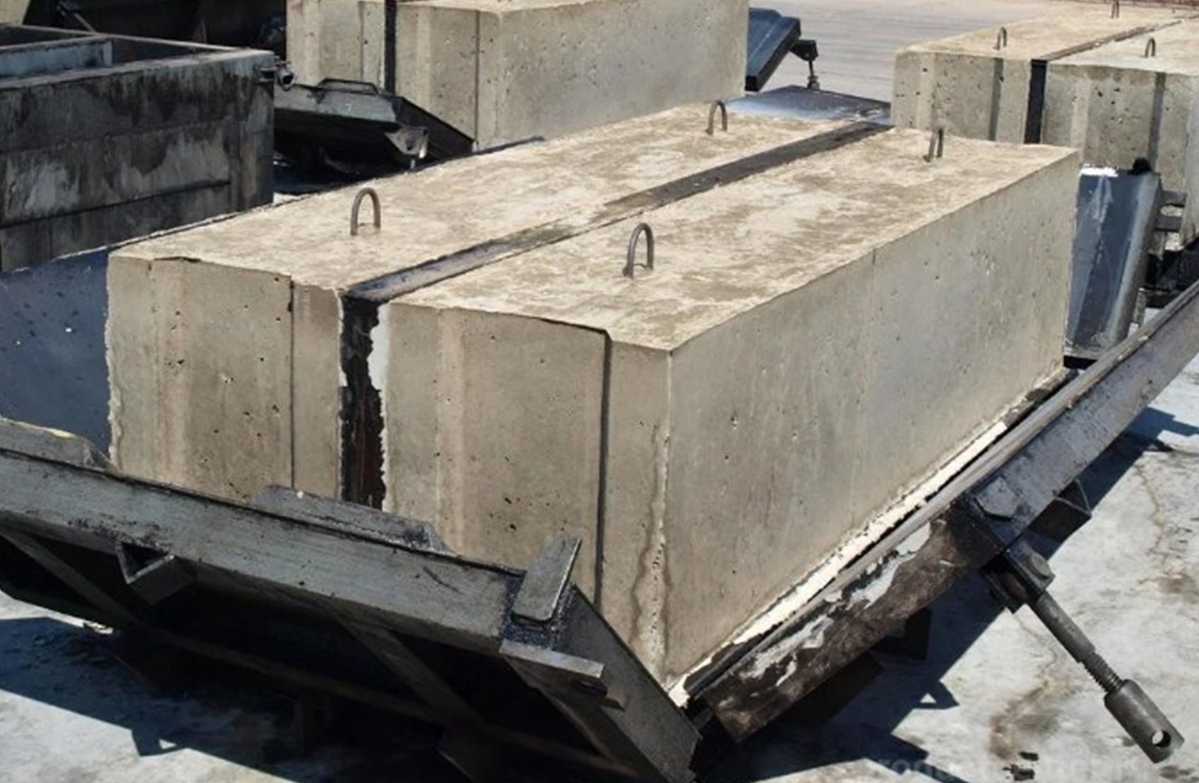

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

• Высота 28 или 58 см.
• Ширина 30, 40, 50 или 60 см.
• Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

• Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
• Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
• Долгий период эксплуатации.
• Не нужно монтировать опалубку и арматуру.
• Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

• Высокая цена.
• Низкая теплопроводность.
• Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Достоинства блочного материала

Главное положительное качество блока — наличие государственных стандартов. С их помощью налаживается производство блоков с необходимыми параметрами и техническими характеристиками:

• показатель стойкости материала, производимого на заводе, гарантируется системой управления и автоматизированным производственным процессом;
• полностью соблюдается взаимосвязь между компонентами и производственной технологией;
• камень проходит все фазы, начиная от замешивания бетонной массы и ее формования с прессованием на вибрационном агрегате до полного затвердевания, во время которого происходит испарение;
• своевременное выполнение строительных работ. С краном, фундаментом и подвалом можно возвести за несколько дней. А если раствор заказывается готовым, не теряя времени, то сроки сокращаются еще больше;
• простота материала и его универсальность. Для укладки блоков не требуется специальных навыков. Если что-то сделать не так, фундамент всегда можно разобрать и проблему устранить;
• широкая линейка размеров материалов. Это позволяет возвести объект любой конфигурации. При необходимости блок можно разделить на части нужного размера;
• если вы работаете в районах с неблагоприятными климатическими условиями, или почвы сложные, в бетонный раствор вводятся специальные компоненты, улучшающие качество материала с точки зрения устойчивости к резким перепадам температуры и воздействию кислой среды;
• для удобства монтажа на блоках устраивают пазы и монтажные кольца с учетом толщины шва.

Плюсы и минусы материала

Перед тем, как выбрать блоки для монтажных работ, необходимо ознакомиться с преимуществами и недостатками материала FBS

Перед тем, как выбрать блоки для монтажных работ, необходимо ознакомиться с достоинствами и недостатками материала ФБС. Или эти:

• Хорошая сила;
• Продолжительность;
• Устойчивость к механическим и биологическим воздействиям;
• Высокий уровень теплоизоляции;
• Экологическая безопасность;
• Большой выбор блочных моделей.

Эти преимущества расширяют область применения продуктов FBS, позволяя использовать их в самых сложных условиях. Специалисты-строители настоятельно рекомендуют использовать такой материал для кладки подвальных помещений, так как это сократит время строительства дома. Конечно, у таких блоков есть огромное количество преимуществ, но мы также должны учитывать недостатки этих изделий:

• Стоит отметить, что блоки имеют высокую стоимость, но она ниже, чем у монолита;
• Кроме того, в большинстве случаев невозможно добиться максимальной герметичности стыков. Если установить наливной фундамент и плинтус, можно получить более надежную конструкцию. Особенно актуальна такая конструкция в сложных климатических условиях.
• Для проведения строительных работ по возведению подвала необходимо воспользоваться услугами специальной техники.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

• Высота 28 или 58 см.
• Ширина 30, 40, 50 или 60 см.
• Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

• Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
• Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
• Долгий период эксплуатации.
• Не нужно монтировать опалубку и арматуру.
• Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

• Высокая цена.
• Низкая теплопроводность.
• Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Стоимость материалов и работ

Если завод бетонных блоков находится далеко от места строительства вашего дома, то покупка блоков может обойтись слишком дорого

Основное влияние на цену ФБС-блоков оказывают их технические характеристики. Стоимость может варьироваться от 400 до 4000р. Также на цену оказывают влияние следующие факторы:

1. Количество приобретаемого материала.
2. Место, где совершаются покупки.
3. Изготовитель продукции.

Если желаете сэкономить, рекомендуем перед покупками тщательно изучить предложения в интернете,не забывая при этом о качестве покупаемой продукции, и остановиться на наиболее приемлемом варианте. Покупка б/у блоков может стать выходом при небольшом бюджете, смотрите об этом в видео:

Производить работы с помощью ФБС-блоков можно своими руками или же есть вариант воспользоваться помощью профессиональной бригады. В первом случае понадобится хотя бы минимум практики в таких работах, поскольку в таком деле желательно не допускать много ошибок, иначе они могут отразиться на полученном результате.

Привлечение профессиональной бригады потребует от вас дополнительных вложений, однако при этом риск допущенной ошибки будет сведен к минимуму.

Монолитные и сборные основания: сравнительная характеристика

Схема устройства блочного конструктива

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

	Монолитный из бетона	Сборный из блоков ФБС
Подготовительный этап: земляные работы	Требуются выполнить в полном объеме	Требуются выполнить в полном объеме
Финансовые затраты на покупку или аренду съемной опалубки	Требуются в полном объеме	Не нужны
Трудозатраты на установку и разборку опалубки	Требуются, но могут быть сокращены при использовании несъемных опалубочных конструкций	Не нужны
Время и сезон производства работ	Значительное, включающее период набора прочности бетонной смеси и теплое время года	Минимальное

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Преимущества блоков ФБС для фундамента

Преимуществ у фундаментных блоков ФБС немало, и ниже мы их перечислим:

1. Высокая морозостойкость, блоки ФБС выдерживают до 200 циклов заморозки-размораживания, что очень даже не плохо.
2. Высокая плотность, достигающая 2400 кг/м3.
3. Относительно небольшой вес, который достигается благодаря отсутствия в блоке арматуры. А меньший вес – это меньшая нагрузка на грунт под домом.
4. Прочный и долговечный фундамент, который сохраняет свои характеристики около 150 лет.
5. Фундамент из блоков ФБС в большинстве случаев может оказаться дешевле монолитного ленточного. Разница в стоимости может варьироваться только стоимостью доставки. Сейчас в среднем блок ФБС 24.4.6 (400х580х2380 мм) стоит от 2100 до 2400 рублей за штуку.
6. Быстрота возведения фундамента. Два-три монтажника и кран вполне смонтируют блоки за один день, в крайнем случае – за два.
